BEDIENUNGSANLEITUNG PN-V600 SHARP

Mit dem ENERGY STAR ausgezeichnete Produkte zeichnen sich durch ein besonders energiesparendes Design aus und schützen die Umwelt.

WICHTIGE INFORMATIONEN.... VEREHRTE KUNDIN, VEREHRTER KUNDE . SICHERHEITSVORKEHRUNGEN. SICHERHEITSANLEITUNG. WICHTIGE HINWEISE ZUR BEFESTIGUN Mitgelieferte Komponenten

Ein- und ausschalte: Die wichtigsten technischen Daten Wichtige Hinweise zur Befestigung (| Händler und Servicetechniker).…

Lesen Sie die Anleitungen, die sich im Ordner “Manual” auf der mitgelieferten CD-ROM befinden. (Zum Ôffnen der Dateien

wird Adobe Reader benûtigt.)

WICHTIGE INFORMATIONEN ACHTUNG: HALTEN SIE DAS GERÂT VON REGEN UND JEGLICHER ART VON FEUCHTIGKEIT FERN, UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERRINGERN.

VORSICHT ELEKTROSCHOCK-

GEFAHR NICHT ÔFFNEN VORSICHT: ABDECKUNG NICHT ENTFERNEN: GEFAHR VON ELEKTROSCHOCK. KEINE WARTUNGSTEILE IM INNEREN. SERVICEARBEITEN NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHFÜHREN LASSEN.

Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks weist den Benutzer auf das Vorhandensein nicht isolierter “gefährlicher Spannung” im Geräteinneren hin, die ausreichend groB ist, um einen Elektroschock hervorzurufen.

Das Ausrufezeichen innerhalb eines Dreiecks weist den Benutzer auf wichtige Betriebs- und Wartungs- bzw. Serviceanweisungen in der Produktdokumentation hin.

VEREHRTE KUNDIN, VEREHRTER KUNDE Wir danken lhnen für den Kauf eines SHARP LCD-Gerätes. Um Ihre Sicherheit sowie einen jahrelangen, stôrungsfreien Betrieb dieses Produkts zu gewährleisten, lesen Sie bitte den Abschnitt “Sicherheitsvorkehrungen” vor der Verwendung des Produkts durch.

SICHERHEITSVORKEHRUNGEN Elektrizität erfüllt viele nützliche Aufgaben, kann aber auch Personen- und Sachschäden verursachen, wenn sie unsachgemäR

gehandhabt wird. Dieses Produkt wurde mit Sicherheit als oberster Priorität konstruiert und hergestellt. Dennoch besteht bei

unsachgemäfRer Handhabung u.U. Stromschlag- und Brandgefahr. Um môgliche Gefahren zu vermeiden, befolgen Sie beim

Aufstellen, Betreiben und Reinigen des Produkts bitte die nachstehenden Anleitungen. Lesen Sie im Interesse lhrer eigenen

Sicherheit sowie einer langen Lebensdauer des LCD-Gerâtes zunächst die nachstehenden Hinweise durch, bevor Sie das

Produkt in Verwendung nehmen.

1. Bedienungsanleitungen lesen — Nehmen Sie das Produkt erst in Betrieb, nachdem Sie alle diesbezüglichen Hinweise gelesen und verstanden haben.

2. Bedienungsanleitung aufbewahren — Diese Bedienungsanleitung mit den Sicherheits- und Bedienungshinweisen sollte aufbewahrt werden, damit Sie im Bedarfsfall jederzeit darauf zurückgreifen kônnen.

3. Warnungen beachten — Alle Warnungen auf dem Gerät und in den Bedienungsanleitungen sind genauestens zu beachten.

4. Anleitungen befolgen — Alle Anleitungen zur Bedienung müssen befolgt werden.

5. Reinigung — Ziehen Sie vor dem Reinigen des Produkts das Netzkabel. Reinigen Sie das Gerät mit einem trockenen Tuch. Verwenden Sie keine flüssigen Reiniger oder Aerosol-Sprays.

6. Zusatzgeräte und Zubehôr — Verwenden Sie ausschlieRlich vom Hersteller empfohlenes Zubehôr. Bei Verwendung anderer Zusatzgeräte bzw. Zubehôürteile besteht evil. Unfallgefahr.

7. Wasser und Feuchtigkeit — Benutzen Sie das Gerät nicht in der Nähe von Wasser. Montieren Sie das Gerät unter keinen Umständen an einer Stelle, an der Wasser darauf tropfen kann. Achten Sie dabei besonders auf Geräte, aus denen zuweilen Wasser tropft, wie etwa Klimaanlagen.

8. Belüftung — Die Belüftungsschlitze und andere Offnungen im Gehäuse dienen der Belüftung des Geräts.

Halten Sie diese Offnungen unbedingt frei, da eine unzureichende Belüftung zu einer Überhitzung bzw. Verkürzung der

Lebensdauer des Produkts führen kann. Stellen Sie das Gerät nicht auf ein Sofa, einen Lappen oder ähnliche Oberflächen,

da die Belüftungsschlitze dadurch blockiert werden kônnen. Stellen Sie das Gerät auch nicht in ein umschlossenes Gehäuse, wie z.B. in ein Bücherregal oder einen Schrank, sofern dort nicht für eine ausreichende Belüftung gesorgt ist oder die Anweisungen des Herstellers befolgt werden.

9. Netzkabel-Schutz — Die Netzkabel sind so zu verlegen, dass sie vor Tritten geschützt sind und keine schweren Objekte darauf abgestellt werden.

10. Das LCD-Panel ist ein Glasprodukt. Es kann daher brechen, wenn es zu Boden fällt oder einen Schlag oder StoR erhält. Achtung: bei einem Bruch des LCD-Panels besteht durch die Glasstücke Verletzungsgefahr.

11. Überlastung — Vermeiden Sie eine Überlastung von Netzsteckdosen und Verlängerungskabeln. Bei Überlastung besteht Brand- und Stromschlaggefahr.

12. Eindringen von Gegenständen und Flüssigkeiten — Schieben Sie niemals irgendwelche Gegenstände durch die Gehäuseôffnungen in das Innere des Geräts. Im Produkt liegen hohe Spannungen vor. Durch das Einschieben von Gegenständen besteht Stromschlaggefahr bzw. die Gefahr von Kurzschlüssen zwischen den Bauteilen.

Aus demselben Grunde dürfen auch keine Flüssigkeiten auf das Gerät verschüttet werden.

13. Wartung — Versuchen Sie auf keinen Fall, selbst Wartungsarbeiten am Gerät durchzuführen. Durch das Entfernen von Abdeckungen setzen Sie sich hohen Spannungen und anderen Gefahren aus. Lassen Sie sämtliche Wartungsarbeiten ausschlieRlich von qualifiziertem Service-Personal ausführen.

14. Reparaturen — Ziehen Sie in den folgenden Situationen sofort das Netzkabel und lassen Sie das Produkt von qualifiziertem Service-Personal reparieren:

a. Wenn das Netzkabel oder der Netzstecker beschädigt ist.

b. Wenn Flüssigkeit in das Gerät eingedrungen ist oder Gegenstände in das Gerät gefallen sind.

c. Wenn das Gerät nass geworden ist (z.B. durch Regen).

d. Wenn das Gerät nicht wie in der Bedienungsanleitung beschrieben funktioniert. Nehmen Sie nur die in den Bedienungsanleitungen beschriebenen Einstellungen vor. Unsachgemäke Einstellungen an anderen Reglern kônnen zu einer Beschädigung führen und machen häufig umfangreiche Einstellarbeiten durch einen qualifizierten Service-Techniker erforderlich.

e. Wenn das Produkt fallen gelassen oder beschädigt wurde.

f. Wenn das Gerät einen anormalen Zustand aufweist. Jedes erkennbare anormale Verhalten zeigt an, dass der Kundendienst erforderlich ist.

15. Ersatzteile — Wenn Ersatzteile benôtigt werden, stellen Sie bitte sicher, dass der Service-Techniker nur die vom Hersteller bezeichneten Teile oder Teile mit gleichen Eigenschaften und gleichem Leistungsvermôgen wie die Originalteile verwendet. Die Verwendung anderer Teile kann zu einem Brand, zu Stromschlag oder anderen Gefahren führen.

16. Sicherheitsüberprüfungen — Lassen Sie vom Service-Techniker nach Service- oder Reparaturarbeiten eine Sicherheitsüberprüfung vornehmen, um sicherzustellen, dass das Produkt in einem einwandfreien Betriebszustand ist.

17. Wandmontage — Bei der Montage des Gerätes an der Wand ist sicherzustellen, dass die Befestigung nach der vom Hersteller empfohlenen Methode erfolgt.

18. Wärmequellen — Stellen Sie das Produkt nicht in der Nähe von Heizkôrpern, Heizgeräten, Üfen oder anderen Geräten (wie z.B. Verstärkern) auf, die Hitze abstrahlen.

19. Batterien — Durch falsche Anwendung kônnen die Batterien explodieren oder sich entzünden. Eine undichte Batterie kann Korrosion am Gerät verursachen sowie Hände und Kleidung verschmutzen. Um diese Probleme zu vermeiden, beachten Sie bitte die folgenden Sicherheitshinweise:

+ Verwenden Sie nur empfohlene Batterietypen.

- Achten Sie beim Einlegen der Batterien darauf, dass die Plus- (+) und die Minus- (-) Seite der Batterien gemäR den Anweisungen im Fachinneren richtig ausgerichtet sind.

+ Verwenden Sie nicht alte und neue Batterien gemeinsam.

-+ Verwenden Sie keine Batterien unterschiedlichen Typs. Batterien derselben Form kônnen unterschiedliche Spannungswerte besitzen.

+ Ersetzen Sie eine leere Batterie sofort durch eine neue.

+ Wenn Sie die Fernbedienung längere Zeit nicht verwenden, entnehmen Sie die Batterien.

+ Wenn ausgetretene Batterieflüssigkeit auf Haut oder Kleidung gelangt, müssen Sie diese sofort gründlich mit Wasser spülen. Wenn Batterieflüssigkeit in die Augen gelangt, dürfen Sie die Augen auf keinen Fall reiben, sondern am besten mit viel Wasser spülen und sofort einen Arzt aufsuchen. Batterieflüssigkeit kann Hautreizungen hervorrufen oder Augenschäden verursachen.

SICHERHEITSVORKEHRUNGEN (Fortsetzung)

20. Bei der Verwendung des Monitors ist darauf zu achten, dass Gefahren für Leib und Leben, Schäden an Gebäuden und anderen Gegenständen sowie eine Beeinflussung von wichtigen oder gefährlichen Geräten, wie z.B. der Nuklearreaktionssteuerung in Atomanlagen, lebenserhaltenden Geräten in medizinischen Einrichtungen oder Raketenabschusssteuerungen in Waffensystemen vermieden werden.

21. Vermeiden Sie es, Teile des Produkts, die sich erwärmen, über längere Zeit hinweg zu berühren. Dies kônnte zu leichten Verbrennungen führen.

ACHTUNG: Dieses Gerät ist ein Produkt der Klasse A. In Wohnräumen kann dieses Gerät Stôrsignale erzeugen, die durch entsprechende AbhilfemaRnahmen beseitigt werden müssen.

Verwenden Sie EMV-gerechte, abgeschirmte Kabel, um die folgenden Anschlüsse zu verbinden: PC/AV DVI-D- Ausgangsanschluss, PC/AV DVI-D-Eingangsanschluss, PC/AV HDMI-Eingangsanschluss, PC D-sub-Eingangsanschluss, PC RGB-Eingangsanschlüsse und RS-232C-Eingangs-/Ausgangsanschlüsse.

Wenn ein Monitor nicht auf einer stabilen Unterlage aufgestellt wird, besteht die Gefahr, dass er kippt oder fällt. Zahireiche

Verletzungen, besonders bei Kindern, kônnen durch einfache Vorsichtsma@nahmen vermieden werden:

- Bei Verwendung der vom Hersteller empfohlenen Befestigungsvorrichtungen, wie z.B. Wandhaken.

+ Stellen Sie den Monitor nur auf Môbelstücke, die ausreichend stark sind.

- Achten Sie darauf, dass der Monitor nicht über den Rand des Môbelstücks, auf dem er steht, vorsteht.

+ Stellen Sie den Monitor niemals auf ein gro$es Môbelstück (z.B. einen Schrank oder in ein Bücherregal), ohne sowohl das Môbelstück als auch den Monitor an einem geeigneten Element sicher zu verankern.

* Stellen Sie den Monitor niemals auf ein Tuch oder andere Materialen, die zwischen dem Monitor und dem Môbelstück, auf dem er steht, liegen.

+ Weisen Sie Kinder eindringlich darauf hin, dass es gefährlich ist, auf ein Môbelstück zu klettern, um an den Monitor oder seine Regler zu gelangen.

Wichtige Hinweise für die Sicherheit von Kindern

- Lassen Sie Kinder niemals auf den Monitor klettern oder am Monitor spielen.

- Stellen Sie den Monitor nicht auf Môbelstücke, die leicht als Stufen verwendet werden kônnten, wie zum Beispiel eine Truhe oder Kommode.

- Bedenken Sie, dass Kinder bei Betrachtung eines Fernsehprogramms -— und ganz besonders bei einem “überlebensgroRen” Monitor — in starke Aufregung verfallen kônnen. Der Monitor sollte so aufgestellt werden, dass er nicht umgestoRen oder gekippt werden kann.

- Alle am Monitor angeschlossenen Kabel und Stränge sollten so verlegt werden, dass neugierige Kinder nicht daran ziehen oder sie ergreifen kônnen.

SICHERHEITSANLEITUNG

- Verwenden Sie den Monitor nicht an Orten mit hoher - Die Wandsteckdose sollte sich in der Nähe des Gerätes Staubentwicklung, hoher Luftfeuchtigkeit oder an Orten, an befinden und leicht zugänglich sein. denen der Monitor mit Ôl oder Dampf in Kontakt kommen kônnte, da dies zu einem Brand führen kônnte. Das Netzkabel

- Achten Sie darauf, dass der Monitor nicht mit Wasser oder - Verwenden Sie nur das mit dem Monitor gelieferte Netzkabel.

anderen Flüssigkeiten in Berührung kommit. Achten Sie auch nd : : : darauf, keine Gegenstände, wie z.B. Büroklammern oder : Beschädigen Sie das Netzkabel nicht, stellen Sie sonstige spitze Gegenstände, in den Monitor zu stecken. Die keine schweren Gegenstände darauf, und überdehnen

Folge kônnte ein Brand oder Stromschlag sein. oder knicken Sie es nicht. Verwenden Sie keine - Stellen Sie den Monitor nicht auf instabile Gegenstände oder Verlängerungskabel. Ein beschädigtes Kabel kann einen an andere unsichere Stellen. Setzen Sie den Monitor keinen Brand oder Stromschlag verursachen. starken StôRen oder Erschütterungen aus. Wenn der Monitor - Verwenden Sie das Netzkabel nicht mit einer hinunterfällt oder umkippt, kônnte er Schaden nehmen. Mehrfachsteckdose. - Stellen Sie den Monitor nicht in der Nähe von Heizungen Die Verwendung eines Verlängerungskabels kann aufgrund oder an anderen Stellen auf, an denen hohe Temperaturen von Überhitzung zu einem Brand führen. auftreten, da dies zu einer übermäkig starken Erhitzung mit - Achten Sie darauf, dass Sie beim Einstecken oder der Folge eines Brandes führen kônnte. Ausstecken des Netzsteckers keine nassen Hände haben, - Stellen Sie den Monitor nicht an Orten auf, an denen er um einen Elektroschlag zu vermeiden. direktem Sonnenlicht ausgesetzt ist. - Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das - Wenn der Monitor direkter Sonneneinstrahlung ausgesetzt ist, Gerät längere Zeit über nicht verwenden. wie zum Beispiel in der Nëhe eines Fensters, sind MaBinahmen … _ Führen Sie keine Reparaturversuche an einem beschädigten zur Reduktion der Ultraviolett- und Infrarotstrahlung sowie oder nicht funktionstüchtigen Netzkabel durch. Überlassen Mañinahmen zur Temperaturregelung erforderlich. Nähere Sie Reparaturarbeiten ausschlieBlich dem Kundendienst.

Informationen dazu erhalten Sie von Ihrem Händler.

WICHTIGE HINWEISE ZUR BEFESTIGUNG Dieses Produkt ist nicht für den Gebrauch im Freien gedacht. Ein Montagewinkel, der den VESA-Spezifikationen entspricht, ist erforderlich. Da der Monitor sehr schwer ist, sollten Sie Ihren Händler vor dem Befestigen, Abmontieren oder Transportieren des Monitors um Rat fragen. Für die Wandbefestigung des Monitors sind Spezialkenntnisse erforderlich. Diese Arbeit darf daher nur von einem autorisierten SHARP-Händler durchgeführt werden. Führen Sie diese Arbeit niemals selbst durch. Unser Unternehmen übernimmt keine Verantwortung für Unfälle oder Verletzungen, die sich durch eine falsche Befestigung oder einen falschen Umgang mit dem Gerät ergeben. Stellen Sie den Monitor senkrecht auf eine ebene Fläche. Nôtigenfalls kônnen Sie den Monitor um bis zu 20 Grad nach oben oder unten neigen. Wenn Sie den Monitor horizontal aufstellen, benôtigen Sie die optionale Gebläse-abdeckung (PN-ZR31). Nähere Informationen zur horizontalen Aufstellung erhalten Sie von lhrem Händler. Dieser Monitor sollte bei einer Umgebungstemperatur zwischen 0°C und 40°C verwendet werden. Vermeiden Sie hohe Temperaturen in der Umgebung des Geräts. Wenn der Monitor in ein Gehäuse eingebaut wird oder die Umgebungstemperatur auRerhalb des zulässigen Bereichs von 0°C bis 40°C liegen kônnte, müssen Sie ein Gebläse installieren oder andere MaRnahmen ergreifen, um die Umgebungstemperatur innerhalb des vorgeschriebenen Bereichs zu halten. Die Temperaturbedingungen kônnen sich ändern, wenn der Monitor zusammen mit von SHARP empfohlenem Zubehôr verwendet wird. Überprüfen Sie in diesem Fall bitte die für das Zubehôr empfohlenen Temperaturbedingungen. Alle Belüftungsôffnungen müssen stets frei bleiben. Wenn die Temperatur innerhalb des Monitors ansteigt, kann dies zu Fehlfunktionen führen. Stellen Sie den Monitor nicht auf ein anderes Gerät, das Wärme erzeugt. Beachten Sie für die Installation des Monitors in vertikaler Ausrichtung die folgenden Punkte. Werden die folgenden Punkte nicht beachtet, kann dies zu Fehlfunktionen führen. - Um den Monitor in horizontaler Ausrichtung zu installieren, drehen Sie ihn um 90 Grad nach rechts. - Stellen Sie den MONITOR im Menü SETUP <KONFIG.> auf PORTRAIT <HOCHFORMAT>. (Siehe BEDIENUNGSANLEITUNG.)

Mitgelieferte Komponenten

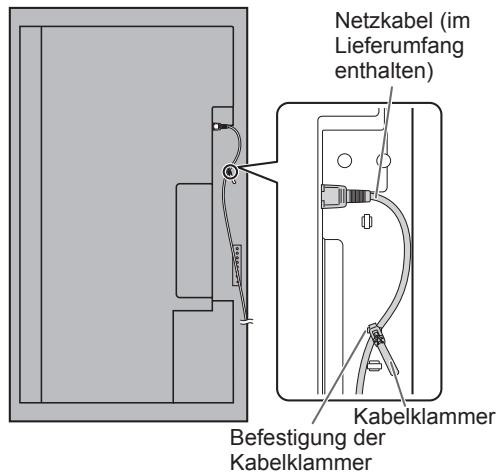

- Befestigen Sie das im Lieferumfang enthaltene Netzkabel mit der ebenfalls mitgelieferten Kabelklammer an der Befestigung der Kabelklammer.

Das Netzkabel darf beim Befestigen nicht an der Steckdose angeschlossen sein. Achten Sie auch darauf, das Kabel nicht zu stark zu biegen.

Netzkabel (im Lieferumfang enthalten)

Kabelklammer Befestigung der Kabelklammer

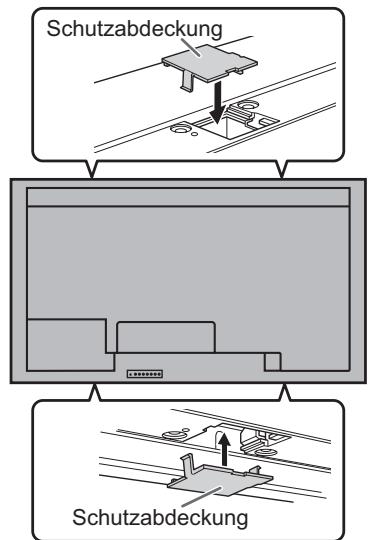

+ _Befestigen Sie die Schutzabdeckungen (4 Stück) nach der Installation des Monitors nach Bedarf.

Sollte eine der angeführten Komponenten fehlen, kontaktieren Sie bitte Ihren Händler.

O CD-ROM (Utility Disk für Windows): 1

Ü Installationsanleitung (diese Anleitung): 1

O Schutzabdeckung: 4

© Griffschraube (kurz): 4

[ Rahmenblende (lang/kurz): je 2

© Anleitung zur Anbringung der Rahmenblenden: 1

* Die Sharp Corporation besitzt die Autorenrechte am Utility Disk Programm. Eine Vervielfältigung dieses Programms ohne

schriftiche Genehmigung ist daher nicht gestattet. * Der Umwelt zuliebe !

Batterien dürfen nicht mit den Siedlungsabfällen entsorgt werden, sondern verlangen Sonderbehandlung.

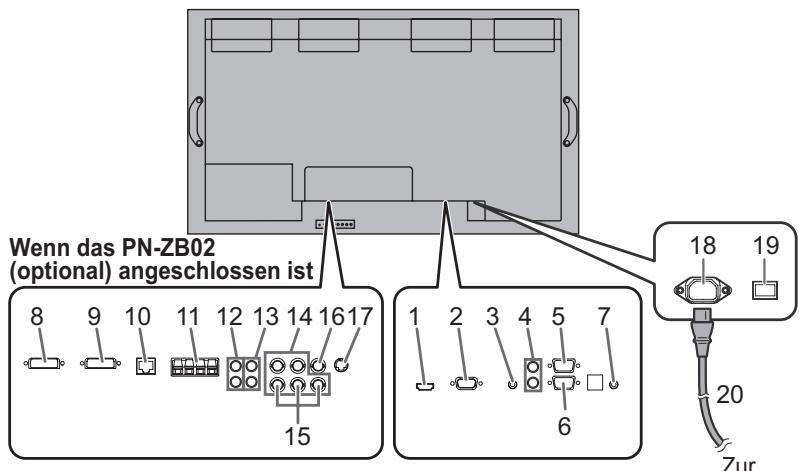

1. PC/AV HDMI-Eingangsanschluss 2. PC D-sub-Eingangsanschluss

3. Audioeingangsanschluss

4. Audioausgangsanschlüsse

5. RS-232C-Ausgangsanschluss

6. RS-232C-Eingangsanschluss

7. Anschluss für Steuerungseinheit 8. PC/AV DVI-D-Eingangsanschluss 9. PC/AV DVI-D-Ausgangsanschluss 10. LAN-Anschluss 11 12. 13. 14. 15. 16.

Wenn das PN-ZB02 (optional) angeschlossen ist

8 9 10 11 1213141617

. Anschlüsse für externe Lautsprecher . Audioi Eingangsanschlüsse . Audio? Eingangsanschlüsse . PC RGB-Eingangsanschlüsse . AV Component-Eingangsanschlüsse . AV Video-Eingangsanschluss Zur 17. AV S-Video-Eingangsanschluss Wandsteckdose 18. Netzsteckdose

19. Hauptnetzschalter 20. Netzkabel (im Lieferumfang enthalten)

+ Schalten Sie unbedingt den Hauptschalter aus und ziehen Sie den Netzstecker, bevor Sie Kabel anschlieRen oder abziehen. Lesen Sie auch das Handbuch des Gerätes, das Sie an den Monitor anschlieRen môchten.

+ Verwechseln Sie beim AnschlieRen nicht die Eingangsklemmen mit den Ausgangsklemmen. Dies kônnte zu Fehlfunktionen und anderen Problemen führen.

+ Stellen Sie die Audioeingangsbuchse für die einzelnen Eingangsmodi in AUDIO SELECT <AUDIO AUSWAHL> im Menü OPTION <OPTIONEN: ein. Die Einstellungen bei der Auslieferung sind nachstehend gezeigt.

Eingangsmodus Audioeingangsanschluss (Werkseinstellung) PC D-SUB, PC DVI-D, PC RGB \Audioeingangsanschluss

[AV DVI-D Audio1 Eingangsanschluss

[AV COMPONENT, AV S-VIDEO, AV VIDEO Audio? Eingangsanschluss

PC HDMI, AV HDMI PC/AV HDMI-Eingangsanschluss

+ Bei Anschluss eines externen Lautsprechers muss des Lautsprecherkabels (mit PN-ZB02 mitgeliefert) angebracht werden. + HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC.

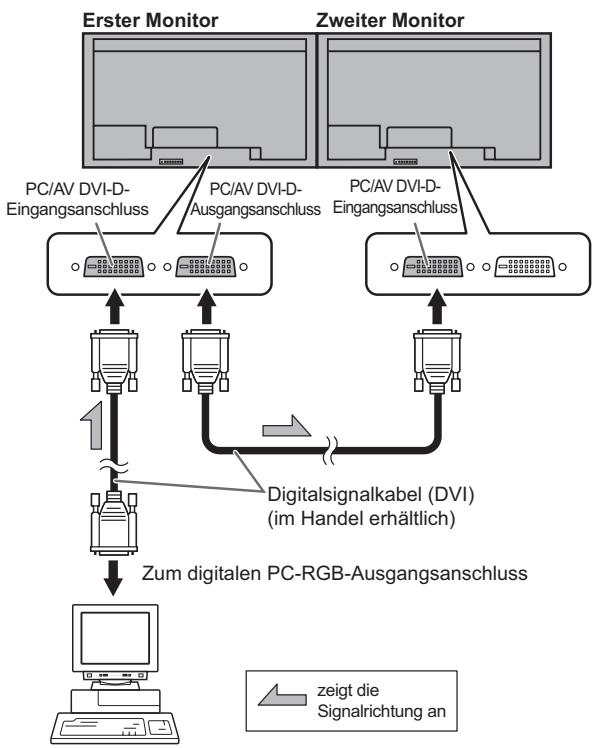

Anschluss mehrerer Monitore Erster Monitor Zweiter Monitor [Beispiel]

Gehäuse für Fembedienungssensor

im Lieferumfang des PN-ZRO1 (optional) enthalten) =, À

Zweiter Monitor Erster Monitor PC/AV DVI-D- PCAVDVID- PCAVDVID- Sekundär Primär Eingangsanschluss ///Ausgangsanschluss Eingangsanschuss| (Erweiterungsgerät) (Hauptgerät) ID-Nr.: 2 ID-Nr: 1 e | Dritter Monitor Vierter Monitor # Sekundär Sekundär (Erweiterungsgerät) | (Enweiterungsgerät) ID-Nr.: 3 ID-Nr.: 4 *_Installieren Sie den Fernbedienungssensor immer am {

primären Monitor. Digitalsignalkabel (DVI) im Handel erhältich) # Verbindung mit Videokabel

Hängt vom verwendeten System ab. Ÿ Zum digitalen PC-RGB-Ausgangsanschluss Wenn Sie den PC/AV DVI-D Anschluss verwenden, kônnen bis zu fünf Monitore in Serie miteinander verbunden werden.

(Wenn das PN-ZB02 angeschlossen ist) L= ssiotdie Signalichtung an

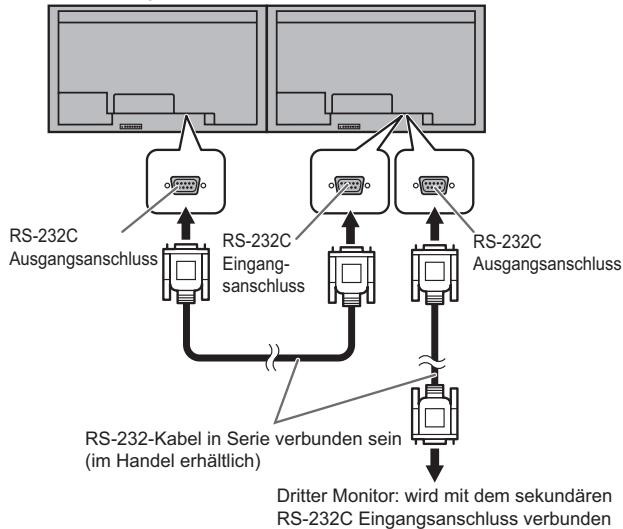

# Verbindung über ein RS-232-Kabel

Wenn Sie mehrere Monitore über RS-232-Kabel in Serie miteinander verbinden und die Monitortasten am primären Gerät (Hauptgerät) drücken, dann werden die Einstellungen auf die sekundären

Geräte (Erweiterungsgeräte) übertragen, und Sie kônnen alle angeschlossenen Monitore über das primäre Gerät bedienen. Jedem Monitor muss eine eindeutige ID-Nr. zugewiesen sein.

Der erste Monitor wird als primäres Gerät (Hauptgerät) eingerichtet. Der zweite und alle folgenden Monitore werden als sekundäre Geräte (Erweiterungsgeräte) eingerichtet. SchlieBen Sie die RS-232C-Kabel der Reihe nach an, wobei Sie mit dem ersten Monitor (primärer Monitor) beginnen. Werden die Monitore in anderer Reihenfolge angeschlossen, funktionieren Sie unter Umständen nicht korrekt.

Erster Monitor: primäres Gerät Zweiter Monitor: sekundäres Gerät

RS-232C Ausgangsanschluss|

RS-232C Eingang- sanschluss

RS-232C Ausgangsanschluss

RS-232-Kabel in Serie verbunden sein {im Handel erhältlich) Ÿ

Dritter Monitor: wird mit dem sekundären RS-232C Eingangsanschluss verbunden

SchlieRen Sie den dritten und allfällige weitere Monitore in derselben Weise an.

Es kônnen bis zu 25 Monitore miteinander verbunden werden. (Die Anzahl der Monitore hängt von der Kabellänge und den Umgebungsbedingungen ab.)

Die ID-Nummer wird über die Tasten des primären Monitors festgelegt. Wenn Sie die Option AUTO ASSIGN ID No. <AUTOM. ZUGEORDNETE ID-Nr.> im Menü des Monitors aktivieren, wird den anderen Geräten automatisch die ID-Nr. ausgehend vom primären Gerät zugewiesen.

# Anschluss der Steuerungseinheit (optional) Wenn Sie den Monitor mit der Fernbedienung steuern môchten, benôtigen Sie die Steuerungseinheit PN-ZRO1 (optional). Befestigen Sie den Fernbedienungssensor wie in der folgenden Abbildung gezeigt. (Rechte Seite empfohlen) Monitor in horizontaler Monitor in vertikaler Ausrichtung Ausrichtung

Schalten Sie den Netzschalter beim AnschlieRen des Fernbedienungssensors aus.

Die Monitore müssen über RS-232-Kabel in Serie miteinander verbunden sein.

Befestigungsschraube

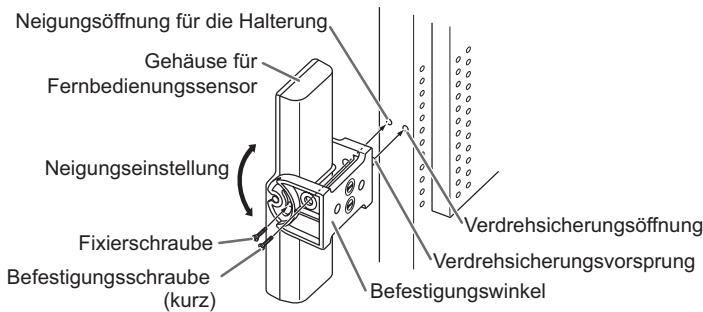

1. Führen Sie den Verdrehsicherungsvorsprung des Befestigungswinkels in die Verdrehsicherungsôffnung am Monitor ein.

2. Sichern Sie die Neigungsôffnung für die Halterung am Monitor mit der Befestigungsschraube.

3. Stellen Sie die Neigung des Fernbedienungssensors ein und befestigen Sie ihn mit der Befestigungsschraube, damit er die Signale von der Fernbedienung gut empfangen kann.

Neïgungsôfhnung für die Halterung, Gehäuse für Fembedienungssensor (à

Neïgungseinstellung (&

Verdrehsicherungséfinung Fixierschraube Verdrehsicherungsvorsprung

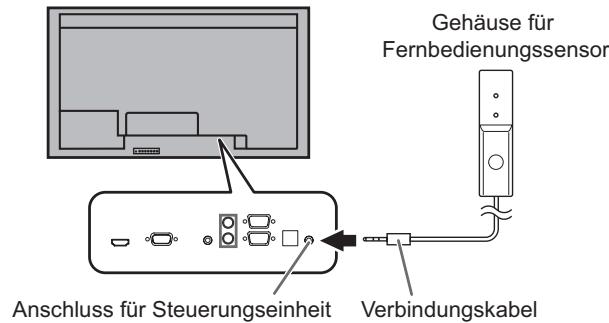

kurz) Befestigungswinkel 4. SchlieRen Sie das Verbindungskabel für den Fernbedienungssensor am Anschluss für die Steuereinheit an. Gehäuse für Fembedienungssensor

Anschluss für Steuerungseinheit Verbindungskabel

Einlegen der Batterien 1. Drücken Sie leicht auf den Batteriefachdeckel und schieben Sie ihn in die Richtung des Pfeils.

2. Beachten Sie die Anweisungen im Fachinneren und legen Sie die Batterien (2 R-6 Batterien, d. h. GrôRe “AA”, Mignonzelle), im Lieferumfang des PN-ZRO1 (optional) enthalten) richtig ein (auf die Plus- (+) und Minus- (-) Seite achten).

3. SchlieRen Sie die Abdeckung.

Ein- und ausschalten

+ Schalten Sie zuerst den Monitor und erst danach den PC oder ein anderes Wiedergabegerät ein.

Einschalten des Netzstroms

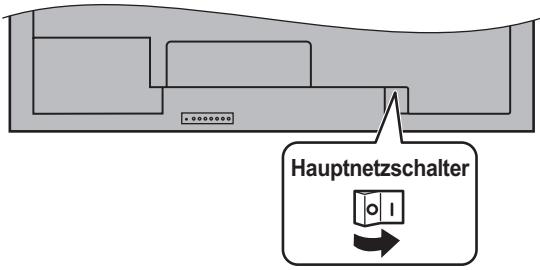

+ Die Hauptstromversorgung muss mithilfe des Hauptnetzschalters ein- und ausgeschaltet werden. Während der Hauptschalter eingeschaltet ist, darf das Netzkabel nicht abgezogen/angeschlossen oder der Trennschalter ein- und ausgeschaltet werden.

+ Warten Sie zwischen dem Ein- und Ausschalten des Hauptnetzschalters oder der POWER-Taste immer mindestens 5 Sekunden.

+ _ Für eine komplette elektrische Trennung muss der Netzstecker abgezogen werden.

Ein- und ausschalten

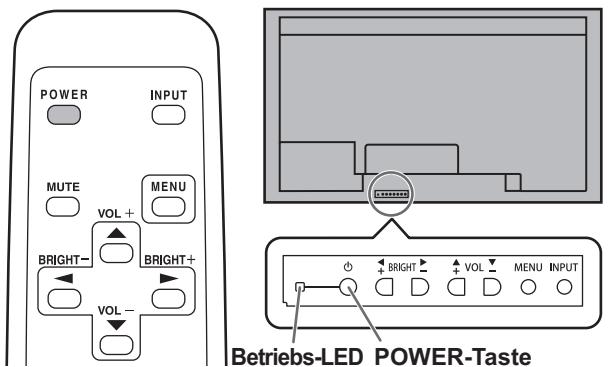

Drücken Sie die POWER-Taste an der Fernbedienung oder direkt am Monitor, um den Monitor ein- oder auszuschalten. Wenn der Hauptnetzschalter ausgeschaltet ist, kann

der Monitor über den Netzschalter (POWER) an der Fernbedienung nicht eingeschaltet werden.

Betriebs-LED POWER-Taste

Status einer Betriebs-LED | Betriebszustand des Monitors

Grün leuchtend Monitor eingeschaltet

Monitor ausgeschaltet

Orange leuchtend (Standby-Modus)

Grün blinkend Eingangssignal-Wartemodus

mBetriebsmodus Wenn der Monitor zum ersten Mal in Betrieb genommen wird, erscheint das Betriebsmodus-Einstellfenster. Wählen Sie hier MODE1 <MODUS1> oder MODE2 <MODUS?2> aus. MODE1 <MODUS1> .…. OFF IF NO OPERATION <AUTO SYSTEM AUS? ist auf ON <EIN> gesetzt, und STANDBY MODE <STANDBY-MODUS> ist auf LOW POWER <GERINGE LEISTUNG?> gesetzt. (Diese Einstellungen kônnen nicht geändert werden.) Erfolgt mindestens 4 Stunden lang keine Befehlseingabe, wechselt der Monitor automatisch in den Standby-Modus. Der Stromverbrauch wird im Standby-Modus minimiert. MODE2 <MODUS2> . Ermôglicht den Standardbetrieb. OFF IF NO OPERATION < AUTO SYSTEM AUS> ist auf OFF <AUS> gesetzt, und STANDBY MODE <STANDBY-MODUS> ist auf STANDARD gesetzt. Diese Einstellungen kônnen geändert werden. Auch nach erfolgter Einstellung kônnen Ânderungen mittels OPERATION MODE <BETRIEBSMODUS> im Menü des Monitors vorgenommen werden. (Siehe BEDIENUNGSANLEITUNG.)

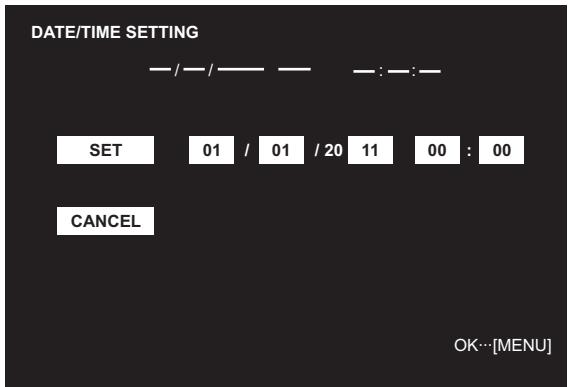

BEinstellung von Datum/Uhrzeit

+ Muss die Zeit erst eingestellt werden, wenn der Monitor zum ersten Mal eingeschaltet wird, erscheint der Einstellbildschirm für Datum/Uhrzeit. Stellen Sie das Datum und die Uhrzeit ein.

DATETIME SETTING CO OI EI CI EI OK--[MENU]

1. Drücken Sie auf), C5, Choder >, um das Datum und die Uhrzeit auszuwählen, und drücken Sie auf oder C7 , um die Zahlenwerte zu ändern. Drücken Sie oder (=, um SET <GESETZT> auszuwählen, und drücken Sie dann auf es. Stellen Sie jetzt das Datum und die Uhrzeit ein. Der Bildschirm für die Einstellung des Datums bzw. der Uhrzeit schlieRt sich automatisch, wenn innerhalb von ca. 15 Sekunden keine Bedienung erfolgt. Datum und Uhrzeit kônnen mit DATE/ TIME SETTING <EINSTELLUNG DATUM/ZEIT> im Menü OPTION <OPTIONEN? eingestellt werden, wenn der Bildschirm für die Einstellung des Datums bzw. der Uhrzeit verschwindet.

TIPPS Geben Sie das Datum in der Reihenfolge “Tag/Monat/Jahr” ein.

Geben Sie die Zeit in der 24h-Schreibweise ein.

Die Uhr wird mithilfe der internen Batterie betrieben.

Wenn beim Einschalten des Geräts das Fenster zur

Einstellung von Uhrzeit und Datum erscheint, obwohl

Sie Zeit und Datum bereits eingestellt haben, ist

môglicherweise die interne Batterie leer. Wenden Sie sich

für den Austausch der Batterie an Ihren Sharp-Händler

oder das nächstgelegene Sharp Servicecenter.

+ Geschätzte Lebensdauer der internen Batterie: circa 5 Jahre (abhängig von der Nutzung des Monitors)

+ Die im Gerät enthaltene Batterie wurde vor der Auslieferung

im Werk eingelegt. Es besteht daher die Môglichkeit, dass

sie nicht so lange hält wie erwartet.

Die wichtigsten technischen Daten Modell PN-V600 Leistungsaufnahme AC 100 V - 240 V, 50/60 Hz Betriebstemperatur * 0°C bis 40°C Relative Luftfeuchtigkeit 20% bis 80% (Keine Kondensation) Stromverbrauch (Maximum) 305 W [Wenn PN-ZBO2 (optional) angeschlossen ist: 310 W] Abmessungen (ohne Vorsprünge) (mm) | Ca. 1335,9 (W) x 149,3 (D) x 754,2 (H) Gewicht (kg) | Ca. 41 [PN-ZBO2 (optional): Ca. 0,5]

* Die Temperaturbedingungen kônnen sich ändern, wenn das Display zusammen mit von SHARP empfohlenem Zubehôr verwendet wird. Überprüfen Sie in diesem Fall bitte die für das Zubehôr empfohlenen Temperaturbedingungen.

Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung änder zu kënnen. Die angegebenen Leistungswerte stellen die Nennwerte einer in Serienherstellung produzierten Einheit dar. Geringe Abweichungen bei einzelnen Geräten sind môglich.

ige Hinweise zur Befestigung (Für SHARP Für das Befestigen, Abmontieren oder Transportieren des Monitors müssen mindestens zwei Personen zur Verfügung stehen. Verwenden Sie dazu einen Wandhaken, der für die Befestigung des Monitors geeignet sind.

Dieser Monitor wurde für die Befestigung an einer Betonwand oder an einer Betonsäule gebaut. Vor der Aufstellung des Monitors kann es notwendig sein, Wände, die aus bestimmten Materialien (z.B. Gips, dünnem Kunststoff usw.) bestehen, entsprechend zu verstärken.

Der Monitor und der Befestigungswinkel dürfen nur an einer Wand montiert werden, die mindestens das vierfache Gewicht des Monitors tragen kann. Wählen Sie das für Material und Wandstruktur jeweils am besten geeignete Befestigungsverfahren aus. Verwenden Sie die M6-Schrauben, die 8 bis 10 mm länger als die Dicke der Halterung sind, zum Befestigen der VESA- kompatiblen Halterung.

Halten Sie den Monitor beim Tragen entweder an Griffen oder an den Ecken der Unterseite. Fassen Sie den Monitor nicht am LCD-Panel an. Das Gerät kônnte dadurch beschädigt werden, oder Sie kônnten sich dabei verletzen.

Wenn der Monitor gestapelt wird, achten Sie bitte darauf, dass sich keine Last am Monitorrahmen befindet.

Überprüfen Sie nach der Befestigung des Monitors sorgfältig, dass der Monitor sicher befestigt ist und sich auf keinen Fall von der Wand oder der Befestigungsvorrichtung lôsen kann.

Verwenden Sie für die Installation nur VESA-Bohrungen.
