Type de produit	Moniteur LCD professionnel
Marque	SHARP
Modèle	PN-E702
Alimentation	CA 100-240 V, 2,8 A, 50/60 Hz
Consommation électrique (max)	235 W (240 W avec option PN-ZB01)
Dimensions (L x P x H)	1615 x 100 x 947 mm
Poids	50 kg
Température de fonctionnement	0°C à 40°C
Hygrométrie de fonctionnement	20% à 80% (sans condensation)
Compatibilité montage VESA	Oui (spécifications VESA)
Entrées vidéo	HDMI, DVI-D, D-sub 15 broches, RVB, Composant, S-vidéo, Vidéo composite
Entrées audio	Audio 1, Audio 2, Audio PC/AV HDMI
Sorties	RS-232C, haut-parleur externe (avec option PN-ZB01)
Télécommande	Oui (piles fournies)
Fonction extinction automatique	Oui (OFF IF NO OPERATION)
Mode veille	Faible consommation (LOW POWER) ou STANDARD
Nettoyage	Débrancher, utiliser un linge sec
Sécurité	Ne pas exposer à l'eau ou à l'humidité
Accessoires fournis	Cordon d'alimentation, télécommande, piles, CD-ROM, manuel, autocollants
Option	Carte extension PN-ZB01 (connectique supplémentaire)

FOIRE AUX QUESTIONS - PN-E702 SHARP

Comment installer les piles de la télécommande ?

Appuyez doucement sur le capot et faites-le glisser dans le sens de la flèche. Insérez deux piles R-6 (AA) en respectant les polarités + et - indiquées dans le compartiment, puis refermez le capot.

Comment connecter un PC au moniteur ?

Utilisez un câble D-sub ou DVI-D (selon les sorties de votre PC). Branchez le câble à la borne correspondante à l'arrière du moniteur. Pour le son, connectez un câble audio à la borne d'entrée audio. Allumez d'abord le moniteur, puis le PC.

Que faire si l'écran ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché et que l'interrupteur d'alimentation est en position marche. Si la diode d'alimentation ne s'allume pas, débranchez le cordon, attendez quelques secondes, puis rebranchez. Si le problème persiste, contactez le SAV.

Comment régler la date et l'heure ?

Lors de la première mise sous tension, un écran de réglage apparaît. Utilisez les touches fléchées pour sélectionner la date et l'heure, puis les touches + ou - pour modifier les valeurs. Validez avec MENU. Vous pouvez aussi régler via DATE/TIME SETTING dans le menu OPTION.

Quels sont les modes de fonctionnement disponibles ?

Deux modes sont proposés : MODE1 (extinction automatique après 4 heures d'inactivité, veille basse consommation) et MODE2 (fonctions standard, réglages modifiables). Le choix s'effectue lors de la première mise sous tension, puis via OPERATION MODE dans le menu.

Comment nettoyer l'écran du moniteur ?

Débranchez d'abord le cordon d'alimentation. Utilisez un linge sec et doux. N'utilisez jamais de détergents liquides ou en spray, ni de produits abrasifs.

Quelles précautions prendre pour le montage mural ?

Le montage mural doit être effectué par un revendeur agréé SHARP. Utilisez un support compatible VESA et des vis M6 adaptées. Le mur doit pouvoir supporter au moins 4 fois le poids du moniteur. Laissez un espace suffisant autour pour la ventilation.

Que faire en cas de renversement de liquide sur le moniteur ?

Débranchez immédiatement le cordon d'alimentation. Ne tentez pas de réparer vous-même : contactez un technicien qualifié. Ne renversez jamais de liquide sur l'appareil pour éviter les risques d'électrocution.

Comment utiliser la fonction d'extinction automatique ?

En mode MODE1, la fonction OFF IF NO OPERATION est activée par défaut : le moniteur se met en veille après 4 heures sans action. Vous pouvez désactiver cette fonction en sélectionnant MODE2 ou en modifiant les réglages dans le menu.

Où trouver les manuels supplémentaires ?

Les manuels détaillés se trouvent dans le dossier 'Manual' du CD-ROM fourni. Adobe Reader est nécessaire pour les visualiser. Vous pouvez aussi télécharger la notice depuis le site de SHARP.

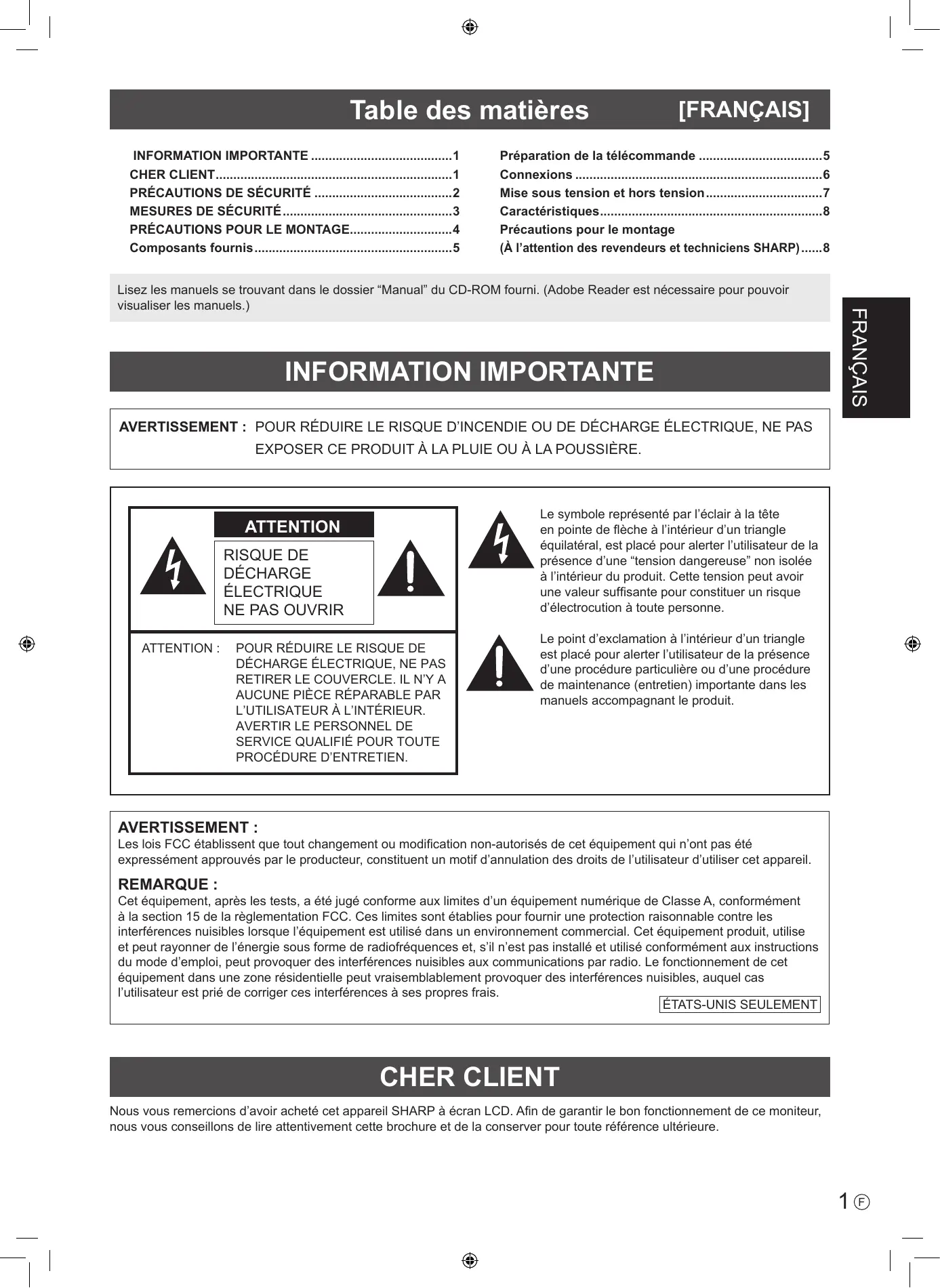

MODE D'EMPLOI PN-E702 SHARP

Représentant autorisé pour le marché de la communauté européenne

Representante autorisée responsable du marché communautaire de l'Union européenne

Préparation de la télécommande 5

Connexions 6

Mise sous tension et hors tension. 7

Caractéristiques 8

Précautions pour le montage

(À l'attention des revendeurs et techniciens SHARP)......8

Lisez les manuels se trouvant dans le dossier "Manual" du CD-ROM fourni. (Adobe Reader est nécessaire pour pouvoir visualiser les manuels.)

Information importante

AVERTISSEMENT: POUR RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, NE PAS EXPOSER CE PRODUIT À LA PLUIE OU À LA POUSSIÈRE.

Le symbole représenté par l'éclair à la tête en pointe de flèche à l'intérieur d'un triangle équilatéral est placé pour alerter l'utilisateur de la présence d'une "tension dangereuse" non isolée à l'intérieur du produit. Cette tension peut avoir une valeur suffisante pour constituer un risque d'électrocution à toute personne.

Le point d'exclamation à l'intérieur d’un triangle est placé pour alerter l’utilisateur de la présence d’une procédure particulière ou d’une procédure de maintenance (entretien) importante dans les manuels accompagnant le produit.

Avertissement :

Les lois FCC établissant que tout changement ou modification non-autorisés de cet équipement qui n'ont pas été expressément approuvés par le producteur, constituent un motif d'annulation des droits de l'utilisateur d'utiliser cet appareil.

Remarque :

Cet équipement, après les tests, a été jugé conforme aux limites d'un équipement numérique de Classe A, conformément à la section 15 de la réglementation FCC. Ces limites sont établies pour fournir une protection raisonnable contre les interférences nuisibles lorsque l'équipement est utilisé dans un environnement commercial. Cet équipement produit, utilise et peut rayonner de l'énergie sous forme de radiofréquences et, s'il n'est pas installé et utilisé conformément aux instructions du mode d'emploi, peut provoquer des interférences nuisibles aux communications par radio. Le fonctionnement de cet équipement dans une zone résidentielle peut vraisemblablement provoquer des interférences nuisibles, auquel cas l'utilisateur est prié de corriger ces interférences à ses propres frais. ÉTATS-UNIS SEULEMENT

Nous vous remercions d'avoir acheté cet appareil SHARP à écran LCD. Afin de garantir le bon fonctionnement de ce moniteur, nous vous conseillons de lire attentivement cette brochure et de la conserver pour toute référence ultérieure.

Precautions de sécurité

L'électricité remplit de nombreuses fonctions utiles, mais elle peut provoquer des blessures et des dégâts matériels si elle n'est pas utilisée correctement. Cet appareil a été conçu et fabriqué en attachant la plus grande importance à la sécurité. Cependant, une utilisation inadéquate peut entraîner une décharge électrique et/ou un incendie. Afin d'éviter tout danger potentiel, veuillez respecter les consignes suivantes lors de l'installation, de l'utilisation et du nettoyage de l'appareil. Afin d'assurer votre propre sécurité et de prolonger la durée de service de votre moniteur LCD, veuillez lire attentivement les précautions ci-dessous avant d'utiliser l'appareil.

1. Lisez ces explications — Vous devez lire toutes les informations relatives au fonctionnement de l'appareil avant de l'utiliser.
2. Conservez cette brochure dans un endroit sûr — Ces explications concernant la sécurité et le fonctionnement doivent être conservées dans un endroit sûr pour vous y référer en cas de besoin.
3. Respectez les avertissements — Tous les avertissements figurant sur l'appareil et dans ce mode d'emploi doivent être strictement respectés.
4. Suivez les instructions — Toutes les explications sur le fonctionnement doivent être respectées.
5. Nettoyage — Débranchez le cordon d'alimentation au niveau de la prise du secteur avant de nettoyer l'appareil. Servez-vous d'un linge sec, et n'employez pas de détergents liquides ou en atomiseur.
6. Accessoires — N'utilisez pas d'accessoires non commandés par le fabricant, car cela pourrait provoquer des accidents.
7. Eau et humidité — N'utilisez pas cet appareil près de l'eau. N'installez pas le produit à un endroit où il pourrait recevoir de l'eau. Évitez en particulier les emplacements sous les appareils à vidange d'eau tels que les climatisateurs.
8. Ventilation — Des ouies et autres ouvertures sont prévues dans le coffret de l'appareil pour sa ventilation. Ne recouvrez pas et ne bouchez pas ces ouvertures car une ventilation insuffisante peut provoquer une surchauffe et réduire la durée de vie de l'appareil. Ne placez pas l'appareil sur un sofa, un tapis ou toute autre surface analogue car ceci pourrait obstruer les ouvertures de ventilation. Cet appareil n'est pas conçu pour une installation encastrée ; ne le placez donc pas dans un endroit fermé comme une bibliothèque ou une baie à moins qu'une ventilation adaptée ne soit prévue et que les consignes du fabricant ne soient respectées.
9. Protection du cordon d'alimentation — Faites passer les cordons d'alimentation à un endroit où ils ne seront pas écrasés ou coincés par d'autres objets.
10. Le panneau de l'écran à cristaux liquides (LCD) de cet appareil est fabriqué en verre et, par conséquent, il peut se briser si l'appareil tombe ou s'il reçoit un fort impact. Veillez à ne pas vous blesser par les éclats de verre si le panneau LCD avait été brisé.
11. Surcharge — Ne surchargez pas les prises de courant ou les rallonges car ceci peut entraîner un risque d'incendie ou d'électrocution.
12. Insertion de solides ou de liquides — N'introduisez jamais des objets par les orifices de cet appareil, car ils pourraient provoquer une électrocution et/ou un court-circuit en touchant des pièces internes sous haute tension. Pour la même raison, ne renversez jamais de l'eau ou un liquide sur l'appareil.
13. Entretien — N'essayez pas de réparer vous-même l'appareil. La dépose des couvercles peut vous exposer à une haute tension ou à d'autres dangers. Confiez toute réparation à un personnel qualifié.
14. Réparation — Dans les cas suivants, débranchez le cordon d'alimentation au niveau de la prise secteur et demandez à un personnel qualifié d'effectuer les réparations.

a. Dégât sur le cordon ou la prise de courant. b. Infiltration d'un liquide ou pénétration d'un objet à l'intérieur de l'appareil. c. Exposition de l'appareil à la pluie ou à l'eau. d. Fonctionnement anormal malgré une conformité aux explications du mode d'emploi. Ne régalez que les commandes dont il est fait mention dans le mode d'emploi. Un réglage incorrect des autres commandes peut provoquer des dégâts qui nécessiteraient des réparations complexes par un technicien spécialisé. e. Chute ou dégâts subis par l'appareil. f. Tout changement notable ou situation anormale de l'appareil indique qu'une réparation est nécessaire.

1. Pièces de rechange — Lorsque des pièces doivent être remplacées, assurez-vous que le technicien a utilisé les pièces spécifiées par le fabricant ou des pièces dont les performances et les caractéristiques sont identiques. Des changements non autorisés de pièces peuvent entraîner un incendie, une électrocution et/ou d'autres dangers.
2. Contrôles de sécurité — Après une intervention d'entretien ou de réparation, demandez au technicien de procéder à un contrôle pour être sûr que l'appareil peut être utilisé en toute sécurité.
3. Installation sur paroi — Si l'appareil doit être fixé sur une paroi, installez-le en respectant la méthode recommandée par le fabricant.
4. Sources de chaleur — Tenez l'appareil à l'écart de sources de chaleur, telles que radiateurs, dispositifs de chauffage, poêles et autres appareils dégageant de la chaleur (y compris les amplificateurs).
5. r des corrosions dans l'équipement, des salissures aux mains ou abimer vos vêtements. Afin d'éviter ces problèmes, assurez-vous que les précautions suivantes sont appliquées :
6. Utilisez seulement des piles prescrites.
7. Installez les piles en faisant bien attention aux polarités plus (+) et moins (-) des piles selon les instructions dans le compartiment.
8. Ne mélangez pas des piles usagées avec des neuves.
9. Ne mélangez pas des piles de différents types. Les spécifications de voltage des piles de même forme peuvent varier.
10. Remplacez rapidement une pile épuisée par une nouvelle.
11. Si vous n'avez pas l'intention d'utiliser la télécommande pendant une longue période, retirez les piles.
12. sans le frotter et cherchez immédiatement un traitement médical. Le liquide provenant de la fuite d'une pile qui atteint votre œil ou vos habits peut causer une irritation de la peau ou des dommages à votre œil.
13. L'utilisation de ce moniteur ne doit pas entraîner des risques mortels ou des dangers qui pour éaires dans les installations nucléaires, dans le système médical de réanimation, et dans le contrôle de lancement des missiles dans les systèmes d'armes.

1. N'entrez pas en contact direct avec les parties du produit ayant chauffé pendant de longues périodes. Il pourrait en résulter des brûlures à basse température.

Avertissement :

Ce produit appartient à la Classe A. Dans un environnement résidentiel, il peut provoquer des interférences radio et, dans ce cas, l'utilisateur peut être obligé de prendre les mesures nécessaires.

Afin de satisfaire aux normes EMC, utiliser des câbles blindés pour connecter les bornes suivantes : borne de sortie PC/AV DVI-D, borne d'entrée PC/AV DVI-D, borne d'entrée PC/AV HDMI, borne d'entrée PC D-sub, bornes d'entrée PC RVB, et bornes d'entrée/sorting RS-232C.

Un moniteur placé sur un support instable est dangereux en raison des risques de chute qu'il présente. De nombreuses blessures, touchant en particulier les enfants, peuvent être évitées en prenant quelques précautions simples :

• Utiliser les dispositifs de fixation tels que les supports muraux fournis par le fabricant.
• Utiliser uniquement des meubles capables d'accueillir le moniteur en toute sécurité.
• Vérifier que le moniteur ne dépasse pas du bord du meuble sur lequel il est posé.
• Ne pas placer le moniteur sur des meubles hauts, armoires ou étagères, par exemple, sans fixer le meuble concerné et le moniteur à un support approprié.
• Ne pas intercaler de tissu ou toute autre matière entre le moniteur et le meuble sur lequel il est posé.
• Expliquer aux enfants qu'il est dangereux de grimper sur les meubles pour atteindre le moniteur ou ses boutons de commande.

En particulier pour la sécurité des enfants

• Ne laissez pas les enfants grimper sur ou jouer avec le moniteur.
• Ne placez pas le moniteur sur des meubles qui peuvent facilement se transformer en marches comme une commode avec tiroirs.
• Souvenez-vous que les enfants s'excitent souvent en visionnant un programme, sur tout sur un moniteur « plus grand que la normale ». Il faut faire en sorte de d’installer le moniteur là où il ne peut pas être poussé, tiré, ni basculé.
• Il faut faire en sorte de placer les fils et les câbles connectés au moniteur de façon à ce que des enfants curieux ne puissent pas les tirer ni les saisir.

Mesures de sécurité

• N'utilisez pas le moniteur dans un endroit où il y a beaucoup de poussières, ou le degré d'humidité est élevé, ou encore là où il pourrait se trouver en contact avec de l'huile ou de la vapeur, car cela pourrait provoquer un début d'incendie.
• Assurez-vous que le moniteur ne se trouve pas en contact avec de l'eau ou d'autres fluides. Assurez-vous qu'aucun objet tel que des agrafes et des trombones ne pénètre dans le moniteur, car cela pourrait provoquer un début d'incendie ou un choc électrique.
• N'installez pas le moniteur au-dessus des objets instables ou dans des endroits peu sûrs. Faites attention que le moniteur ne reçoive pas de chocs violents ni de fortes vibrations. Provoquer la chute du moniteur ou le culbuter peut l'endommager.
• N'utilisez pas le moniteur à proximité d'un appareil de chauffage ou dans des endroits où la température est élevée, car cela pourrait conduire à un dégagement excessif de chaleur et provoquer un début d'incendie.
• N'utilisez pas le moniteur dans des endroits exposés directement à la lumière du soleil.
• La prise de secteur doit être installée près de l'équipement et être facilement accessible.

Le cordon d'alimentation

• Utilisez seulement le cordon d'alimentation fourni avec le moniteur.
• N'endommagez pas le cordon d'alimentation, ne déposez pas d'objets lourds sur le cordon d'alimentation, ne tirez pas dessus et ne le pliez pas de manière excessive. De même, n'ajoutez pas de rallonges. Tout endommagement du cordon d'alimentation peut provoquer un début d'incendie ou un choc électrique.
• Ne branchez pas le cordon d'alimentation sur une prise multiple. Ajouter une rallonge peut entraîner une surchauffe et provoquer un début d'incendie.
• Ne débranchez pas ni ne branchez la prise d'alimentation avec des mains humides. En ce faisant, vous risquez un électrocuté.
• Débranchez le cordon d'alimentation si l'équipement n'est pas utilisé pendant une longue période.
• Ne tentez pas de réparer le cordon d'alimentation s'il est coupé ou s'il ne fonctionne pas correctement. Veuillez prendre contact avec le service après-vente et suivez les recommandations.

Precautions pour le montage

• Ce produit est destiné à être utilisé en intérieur.
• Un support de montage conforme aux spécifications VESA est nécessaire.
• Comme le moniteur est lourd, consultez votre revendeur avant l'installation, le démontage ou le déplacement du moniteur.
• Le montage du moniteur sur le mur demande des compétences techniques spéciales et le travail doit être fait par un revendeur/agréé par SHARP. Vous ne devez jamais tenter de faire ce travail vous-même. Notre société déclinera toute responsabilité pour les accidents ou blessures causées par un montage incorrect ou par une mauvaise manipulation.
• Utilisez le moniteur perpendiculaire à la surface horizontale. Si nécessaire, vous pouvez incliner le moniteur de 20 degrés vers le haut ou vers le bas au maximum.
• Ce moniteur doit être utilisé sous une température ambiant entre 0°C et 40°C. Laissez assez d'espace autour du moniteur pour empêcher que la chaleur ne s'accumule à l'intérieur.

Pour le moniteur dans une direction horizontale Pour le moniteur dans une direction verticale

Unite: cm

• Le moniteur peut être installé près d'un mur. Cependant, le moniteur émet de la chaleur pendant son fonctionnement ; cette chaleur peut décolorer ou ALTERER le mur.
• S'il est difficile de laisser un espace suffisant pour une raison ou pour une autre (installation du moniteur dans une enceinte, par exemple) ou si la température ambiantes est susceptible de dépasser la plage de valeurs prévue (de 0 à 40°C), installez un ventilateur ou prenez d'autres mesures appropriées pour maintenir la température ambiantes dans la plage de valeurs requise.
• La température de fonctionnement du moniteur peut être différente de celle des accessoires additionnels recommandés par SHARP. Lorsque c'est le cas, veuillez vérifier la température de fonctionnement des accessoires additionnels.
• ève, ceci pourrait causer un dysfonctionnement.
• Ne placez pas le moniteur sur un équipement qui dégage de la chaleur.
• -respect de cette condition peut causer des dysfonctionnements.
• Installez le moniteur de manière que la diode d'alimentation soit située en bas.
• Réglez le MONITOR sur PORTRAIT dans le menu SETUP. (Voir le MODE D'EMPLOI.)

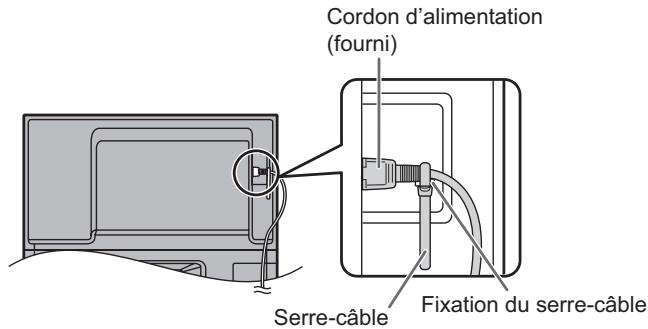

• Veillez à accrocher le cordon d'alimentation (fourni) sur la fixation du serre-câble située à l'aide du serre-câble. Lorsque vous accrochez le cordon d'alimentation, veillez à ne pas exercer une force excessive sur la borne du cordon d'alimentation. Ne pliez pas excessivement le cordon d'alimentation.

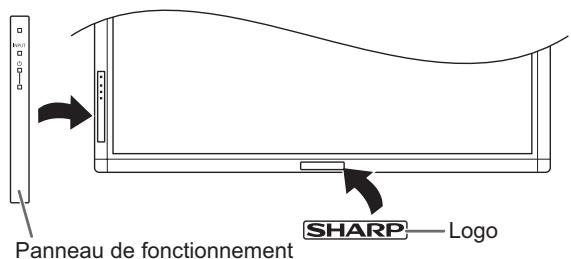

Utilisez l'autocollant vertical quand vous installez le moniteur dans une direction verticale.

N'enlevez pas l'autocollant fixé en usine, mais fixez l'autocollant du logo sur l'autre. Assurez-vous de ne pas recouvrir le capteur de télécommande ou des boutons.

Composants fournis

Si un composant venait à manquer, veuillez contacter votre revendeur.

Moniteur à cristaux liquides : 1 □ Télécommande : 1 □ Serre-cable : 2 Cordon d'alimentation : 1 □ Pile du format R-6 (format "AA") : 2 CD-ROM (Utility Disk pour Windows) : 1 Manuel d'Installation (ce manuel) : 1 Autocollant vertical (Panneau de fonctionnement) : 1 □ Autocollant vertical (Logo) : 1 Étiquette de borne : 1

Utilisé lorsque vous installez la carte d'extension connectique PN-ZB01 (optionnel).

Logo Sharp sur le couvercle : 1

Placez cet autocollant sur le logo SHARP pour le couvrir.

• Sharp Corporation détient les droits d'auteur du programme de l'Utility Disk. Veuillez ne pas le produire sans autorisation de la société.
• Pensez à votre environnement!

Ne pas jeter les piles avec les ordures ménagères, elles exigent un traitement spécial.

Préparation de la télécommande

1. Appuyez doucement sur le capot et faites-le glisser dans la direction de la flèche.

1. Reportez-vous aux instructions dans le compartiment et insérez les piles fournies (2 piles du format R-6, ou "AA") avec leurs pôles positifs (+) et négatifs (-) orientés correctement.
2. Refermer le capot.

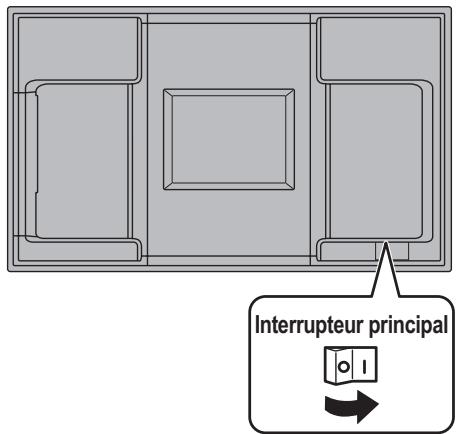

Attention

Veillez à bien mettre hors tension l'interrupteur principal puis débranchez la prise de l'alimentation secteur avant de connecter ou de déconnecter les câbles. Lisez également le manuel de l'équipement à connecter. Veillez à ne pas confondre la borne d'entrée avec la borne de sortie quand vous connectez les câbles. En confondant les câbles branchés aux bornes d'entrée et de sortie, vous pouvez causer des dysfonctionnements et d'autres problèmes.

Lorsque le PN-ZB01

est raccordé

Vers la prise d'alimentation secteur

1. Borne d'entrée secteur
2. Cordon d'alimentation (fourni)
3. Borne d'entrée PC/AV HDMI
4. Borne d'entrée PC D-sub
5. Borne d'entrée audio
6. Bornes de sortie audio
7. Borne de sortie RS-232C
8. Borne d'entrée RS-232C

Lorsque le PN-ZB01 (optionnel) est raccordé

1. Borne d'entrée PC/AV DVI-D
2. Borne de sortie PC/AV DVI-D
3. Borne LAN
4. Bornes du haut-parleur externe
5. Bornes d'entrée audio 1
6. Bornes d'entrée audio 2
7. Bornes d'entrée PC RVB
8. Bornes d'entrée AV composant
9. Borne d'entrée AV vidéo
10. Borne d'entrée AV S-video

Conseils

• Réglez la borne d'entrée audio utilisée pour chaque mode d'entrée dans AUDIO SELECT du menu OPTION. Les réglages par défaut sont indiqués ci-dessous.

Mode d'entrée	Borne d'entrée audio (paramètre d'origine)
PC D-SUB, PC DVI-D, PC RGB < PC RVB>	Borne d'entrée audio
AV DVI-D	Borne d'entrée audio 1
AV COMPONENT (BNC) <AV COMPONENT (BNC)>, AV S-VIDEO <AV S-VIDÉO >, AV VIDEO (BNC) <AV VIDÉO (BNC)>	Borne d'entrée audio 2
AV COMPONENT (D-SUB) <AV COMPONENT (D-SUB)>, AV VIDEO (D-SUB) <AV VIDÉO (D-SUB)>	Borne d'entrée audio
PC HDMI, AV HDMI	Borne d'entrée PC/AV HDMI

• Lorsque vous connectez le haut-parleur extérieur, fixez le noyau du câble de haut-parleur (fourni avec le PN-ZB01 en option).
• HDMI, le Logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de la société HDMI Licensing LLC.

Attention

• Mettez sous tension le moniteur d'abord avant de mettre sous tension le PC ou l'équipement de lecture.

Attention

• La mise sous/hors doit être effectuée à l'aide de l'interrupteur d'alimentation. Ne branchez/debranchez pas le cordon d'alimentation ou ne mettez pas le disjoncteur sous/hors tension lorsque l'interrupteur d'alimentation est en position marche.
• Lors de la mise hors tension et de la remise sous tension, ou lorsque vous appuyez sur l'interrupteur principal ou le bouton POWER, attendez toujours au moins 5 secondes.
• Pour déconnecter complètement l'alimentation électrique, retirez la fiche principale de la prise.

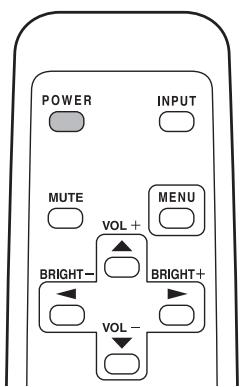

Mise sous/hors tension

Appuyez sur le bouton POWER ou sur l'interrupteur d'alimentation pour mettre sous/hors tension.

Diode d'alimentation

État	État du moniteur
Allumé en vert	Power en position marche
Allumé en orange	Power en position arrêt (mode Veille)
Clignotement en vert	Mode attente du signal d'entrée

Mode de fonctionnement

Lorsque vous allumez votre moniteur pour la première fois, l’écran de réglage du mode de fonctionnement s’affiche. Réglez le mode de fonctionnement sur MODE1 ou MODE2.

MODE1... OFF IF NO OPERATION est réglé sur ON, et STANDBY MODE est réglé sur LOW POWER. (Ces réglages ne peuvent pas être modifiés.) Si aucune action n'est complétée pendant au moins 4 heures, le moniteur se met automatiquement en mode veille. Le mode veille permet de réduire la consommation d'énergie.

MODE2... Permet d'utiliser les fonctions standards. OFF IF NO OPERATION est réglé sur OFF et STANDBY MODE est réglé sur STANDARD. Ces réglages peuvent être modifiés.

Après chaque réglage, il est possible d'effectuer des changements à partir de OPERATION MODE, situé dans le menu du moniteur. (Voir le MODE D'EMPLOI.)

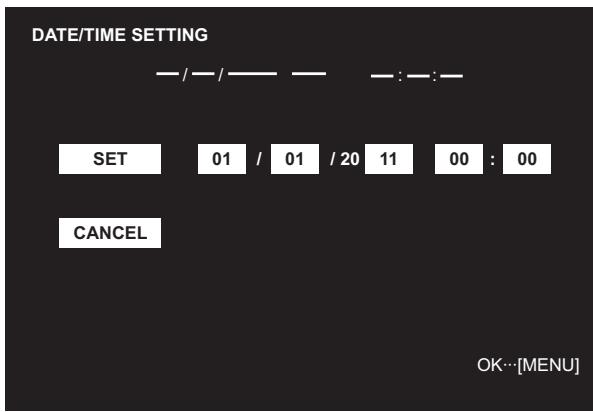

Réglage de la date/heure

• Si l'heure doit être réglée lorsque le moniteur est mis sous tension pour la première fois, l'écran de réglage de la date/heure apparait. Réglez la date et l'heure.

1. Appuyez sur, , ou pour sélectionner la date et l'heure, puis appuyez sur ou pour changer les valeurs numériques.
2. Appuyez sur ou pour sélectionner SET puis appuyez sur MENU

Assurez-vous que la date et l'heure sont régées. - L'écran de réglage de la date/heure va disparaître automatiquement si aucune opération n'est réalisée pendant environ 15 secondes. La date et l'heure peuvent être régées en utilisant DATE/TIME SETTING à partir du menu OPTION lorsque l'écran de réglage de la date/heure disparaît.

Conseils

• Réglez la date dans l'ordre "Jour/Mois/Année".
• Réglez l'heure sur la base de 24 heures. L'horloge est alimentée par la batterie interne.
• Si vous avez déjà réglé l'heure, mais que l'écran de réglage de la date/de l'heure apparait lors de la mise sous tension, alors la batterie est déchargée. Contactez votre revendeur SHARP ou votre centre de services local pour le remplacement de la batterie.
• Durée de vie estimée de la batterie interne : environ 5 ans (selon le fonctionnement du moniteur)
• La batterie initiale a été insérée en usine avant expédition, elle risque donc d'être épuisée avant la fin de sa durée de vie normale.

Caractéristiques

Modèle	PN-E702
Alimentation	CA 100 V - 240 V, 2,8 A, 50/60 Hz
Température de fonctionnement *	0°C à 40°C
Hygrométrie de fonctionnement	20 % à 80 % (sans condensation)
Consummation électrique (Maximum)	235 W [Lorsque le PN-ZB01 (optionnel) est raccordé: 240 W]
Dimensions (à l'exclusion des éléments qui dépassent) (mm)	Environ 1615 x 100 x 947
Poids (kg)	Environ 50 [PN-ZB01 (optionnel): Environ 0,5]

• La température de fonctionnement du moniteur peut être différente de celle des accessoires additionnels recommendés par SHARP. Lorsque c'est le cas, veuillez vérifier la température de fonctionnement des accessoires additionnels. SHARP se réserve le droit d'apporter des modifications à la présentation et aux caractéristiques des appareils à fin d'amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères différences peuvent être constatées d'un appareil à l'autre.

Précautions pour le montage (à l'attention des revendeurs et techniciens SHARP)

• L'installation, le démontage ou le déplacement du moniteur doit être fait par 2 personnes ou plus.
• Veillez à utiliser un support mural conçu ou prévu pour la fixation du moniteur.
• Ce moniteur est prévu pour être installé sur un mur ou un pilier en béton. Un travail de renforcement pourrait s'avérer nécessaire pour certains matériaux tels que le plâtre, un mince panneau de plastique ou le bois avant de commencer l'installation.

Le mur sur lequel ce moniteur et le support doivent être installés doit pouvoir supporter, au moins, 4 fois son poids ou davantage. Installez de la manière qui convient le moyen en fonction du matériel et de la structure.

Pour fixer un support de montage compatible avec VESA, utilisez des vis M6 de 8 mm à 10 mm plus longues que l'épaisseur du support de montage. Lorsque vous déplacez le moniteur, assurez-vous de le saisir par les poignées et sur le bas de l'unité. Ne saisissez pas le panneau LCD. Ceci pourrait causer une panne, un dysfonctionnement ou une blessure. - Après le montage, assurez-vous que le moniteur est bien fixé au mur ou au support, sans risque de relâche. - N'utilisez pas de trous de vis autres que les trous standard VESA pour l'installation.

INFORMACION IMPORTANTE. 1

Indicateur LED de connexion
