PN-E702 - Monitor SHARP - Kostenlose Bedienungsanleitung

Produkttyp	Professioneller LCD-Monitor
Marke	SHARP
Modell	PN-E702
Stromversorgung	CA 100-240 V, 2,8 A, 50/60 Hz
Stromverbrauch (max)	235 W (240 W mit Option PN-ZB01)
Abmessungen (B x T x H)	1615 x 100 x 947 mm
Gewicht	50 kg
Betriebstemperatur	0°C bis 40°C
Betriebsfeuchtigkeit	20% bis 80% (ohne Kondensation)
VESA-Montagekompatibilität	Ja (VESA-Spezifikationen)
Videoeingänge	HDMI, DVI-D, D-sub 15-polig, RGB, Komponente, S-Video, Composite-Video
Audioeingänge	Audio 1, Audio 2, Audio PC/AV HDMI
Ausgänge	RS-232C, externer Lautsprecher (mit Option PN-ZB01)
Fernbedienung	Ja (Batterien beigelegt)
Automatische Abschaltfunktion	Ja (OFF IF NO OPERATION)
Standby-Modus	Niedriger Stromverbrauch (LOW POWER) oder STANDARD
Reinigung	Netzstecker ziehen, trockenes Tuch verwenden
Sicherheit	Nicht Wasser oder Feuchtigkeit aussetzen
Mitgeliefertes Zubehör	Netzkabel, Fernbedienung, Batterien, CD-ROM, Handbuch, Aufkleber
Option	Erweiterungskarte PN-ZB01 (zusätzliche Anschlüsse)

Häufig gestellte Fragen - PN-E702 SHARP

Wie installiere ich die Batterien der Fernbedienung?

Drücken Sie vorsichtig auf die Abdeckung und schieben Sie sie in Pfeilrichtung. Legen Sie zwei R-6 (AA)-Batterien unter Beachtung der im Fach angegebenen Polaritäten + und - ein, und schließen Sie dann die Abdeckung.

Wie schließe ich einen PC an den Monitor an?

Verwenden Sie ein D-Sub- oder DVI-D-Kabel (je nach Ausgängen Ihres PCs). Schließen Sie das Kabel an den entsprechenden Anschluss auf der Rückseite des Monitors an. Für den Ton schließen Sie ein Audiokabel an den Audioeingang an. Schalten Sie zuerst den Monitor und dann den PC ein.

Was tun, wenn sich der Bildschirm nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und der Netzschalter auf Ein steht. Wenn die Betriebs-LED nicht leuchtet, ziehen Sie das Netzkabel, warten Sie einige Sekunden und stecken Sie es wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

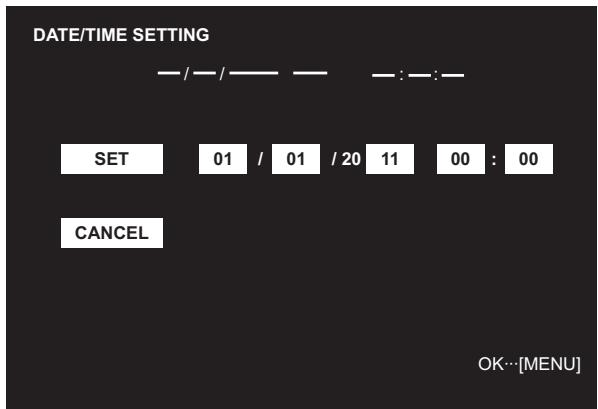

Wie stelle ich Datum und Uhrzeit ein?

Beim ersten Einschalten erscheint ein Einstellbildschirm. Verwenden Sie die Pfeiltasten, um Datum und Uhrzeit auszuwählen, und dann die Tasten + oder - zum Ändern der Werte. Bestätigen Sie mit MENU. Sie können auch über DATE/TIME SETTING im OPTION-Menü einstellen.

Welche Betriebsmodi sind verfügbar?

Es werden zwei Modi angeboten: MODE1 (automatische Abschaltung nach 4 Stunden Inaktivität, energiesparender Standby) und MODE2 (Standardfunktionen, einstellbare Einstellungen). Die Auswahl erfolgt beim ersten Einschalten und dann über OPERATION MODE im Menü.

Wie reinige ich den Monitorbildschirm?

Ziehen Sie zuerst das Netzkabel. Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals flüssige Reinigungsmittel oder Sprays sowie scheuernde Produkte.

Welche Vorsichtsmaßnahmen sind bei der Wandmontage zu beachten?

Die Wandmontage muss von einem autorisierten SHARP-Händler durchgeführt werden. Verwenden Sie eine VESA-kompatible Halterung und geeignete M6-Schrauben. Die Wand muss mindestens das Vierfache des Monitorgewichts tragen können. Lassen Sie ausreichend Platz um das Gerät für die Belüftung.

Was tun bei Flüssigkeitsverschüttung auf dem Monitor?

Ziehen Sie sofort das Netzkabel. Versuchen Sie nicht, es selbst zu reparieren: Wenden Sie sich an einen qualifizierten Techniker. Verschütten Sie niemals Flüssigkeit auf dem Gerät, um Stromschlagrisiken zu vermeiden.

Wie verwende ich die automatische Abschaltfunktion?

Im MODE1 ist die Funktion OFF IF NO OPERATION standardmäßig aktiviert: Der Monitor schaltet sich nach 4 Stunden ohne Aktion in den Standby. Sie können diese Funktion deaktivieren, indem Sie MODE2 auswählen oder die Einstellungen im Menü ändern.

Wo finde ich die zusätzlichen Handbücher?

Die detaillierten Handbücher befinden sich im Ordner 'Manual' der mitgelieferten CD-ROM. Adobe Reader ist zum Anzeigen erforderlich. Sie können die Anleitung auch von der SHARP-Website herunterladen.

BEDIENUNGSANLEITUNG PN-E702 SHARP

INSTALLATIONSANLEITUNG

PYKOBODCTBO NO YCTAHOBKN

香港電器安全規格

（國際電工委員會規格適合）

IMPORTANT:

Autorisierter Repräsentant in der Europäischen Union

SHARP ELECTRONICS (Europe) GmbH

Sonninstraße 3, D-20097 Hamburg

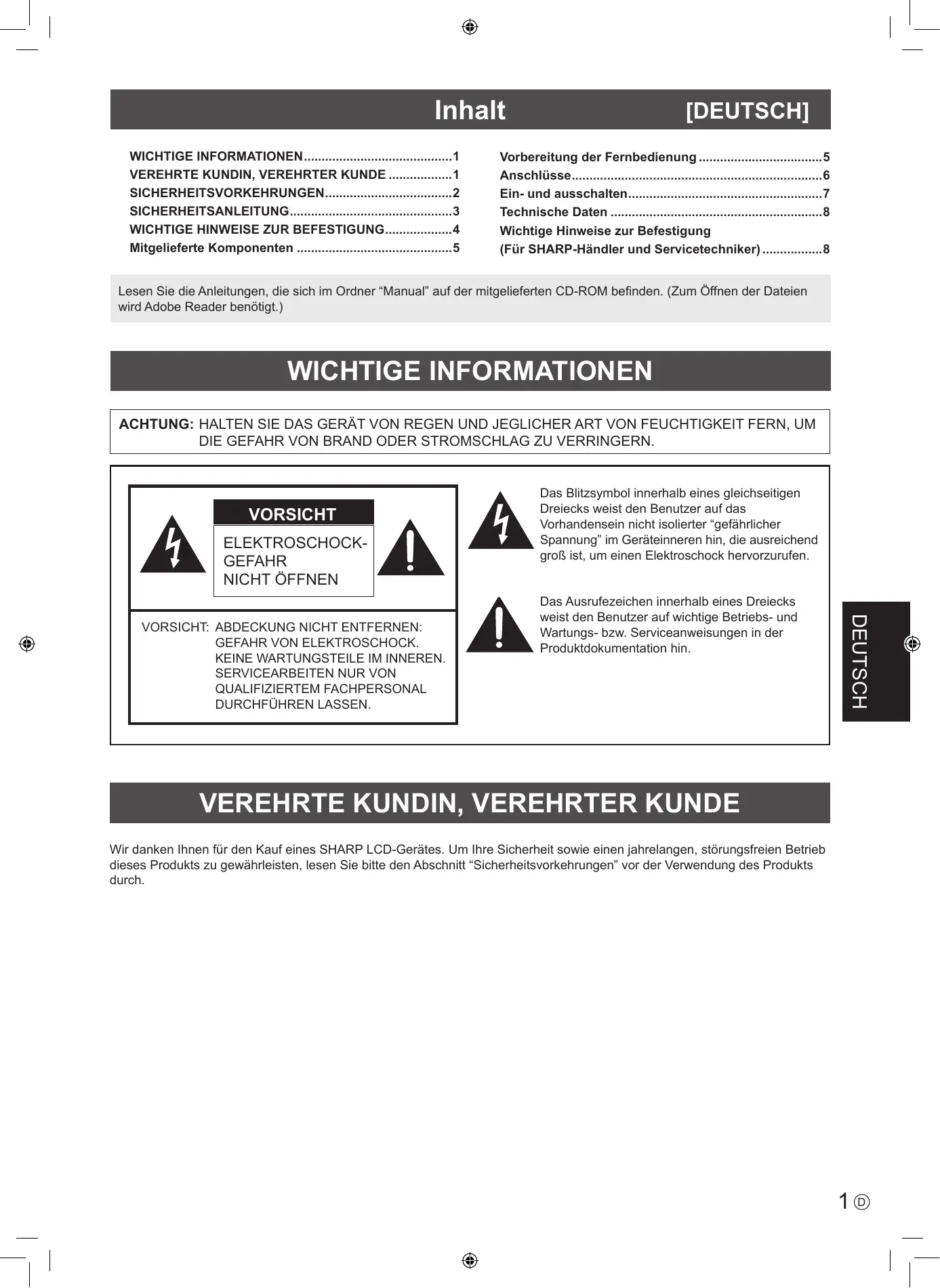

VEREHRTE KUNDIN, VEREHRTER KUNDE 1

SICHERHEITSVORKEHRUNGEN 2

SICHERHEITSANLEITUNG 3

WICHTIGE HINWEISE ZUR BEFESTIGUNG. 4

Mitgelieferte Komponenten 5

Vorbereitung der Fernbedienung 5

Anschlisse 6

Ein- und ausschalten 7

Technische Daten 8

Wichtige Hinweise zur Befestigung

(Für SHARP-Handler und Servicetechniker) 8

Lesen Sie die Anleitungen, die sich im Ordner "Manual" auf der mitgelieferten CD-ROM befinden. (Zum Öffnen der Dateien wird Adobe Reader besteht.)

WICHTIGE INFORMATIONEN

ACHTUNG: HALTEN SIE DAS GERÄT VON REGEN UND JEGLICHER ART VON FEUCHTIGKEIT FERN, UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERRINGERN.

VORSIGHT

ELEKTKROSCHOCK-GEFAHR NICTHTÖFFNEN

VORSICHT: ABDECKUNG NICTENTFERNEN: GEFAHR VON ELEKTROSCHOCK. KEINE WARTUNGSTEILE IM INNEREN. SERVICECARBEITEN NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHFUHREN LASSEN.

Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks weist den Benutzer auf das Vorhandensein nicht isolierter "gefährlicher Spannung" im Geräteinneren hin, die ausreichend groß ist, um einen Elektroschock hervorzurufen.

Das Ausrufezeichen innerhalb eines Dreiecks weist den Benutzer auf wichtige Betriebs- und Wartungs- bzw. Serviceanweisungen in der Produktdokumentation hin.

VEREHRTE KUNDIN, VEREHRTER KUNDE

Wir danken Ohnen für den Kauf eines SHARP LCD-Gerätes. Um ihre Sicherheit sowie einen jahrelangen, störungsfreien Betrieb dieser Produkte zu gewährleisten,lesen Sieitte den Abschnitt "Sicherheitsvorkehrungen" vor der Verwendung des Produkts durch.

SICHERHEITSVORKEHRUNGEN

Elektrizität erfüllt weitere nützliche Aufgaben, kann aber auch Personen- und Sachschäden verursachen, wenn sie unsachgemäß gehandhabt wird. Dieses Produkt wurde mit Sicherheit als oberster Priorität konstruiert und hergestellt. Dennoch besteht bei unsachgemäßer Handhabung u.U. Stromschlag- und Brandgefahr. Um mögliche Gefahren zu vermeiden, befolgen Sie beim Aufstellen, Betreiben und Reinigen des Produktsitte die nachstehenden Anleitungen. Lesen Sie im Interesse ihrer eigenen Sicherheit sowie einer langen Lebensdauer des LCD-Gerates zunachst die nachstehenden Hinweise durch, bevor Sie das Produkt in Verwendungnehmen.

1. Bedienungsanleitungen lessen — Nehmen Sie das Produkt erst in Betrieb, nachdem Sie alle diesbezüglichen Hinweise gelesen und verstanden haben.

2. Bedienungsanleitung aufbewahrenen — Diese Bedienungsanleitung mit den Sicherheits- und Bedienungshinweisen sollen aufbewahrt werden, damit Sie im Bedarfsfall jederzeit darauf auf zurückgreifen konnen.

3. Warnungen beachten — Alle Warnungen auf dem Gerät und in den Bedienungsanleitungen sind genauestens zu beachten.

4. Anleitungen befolgen — Alle Anleitungen zur Bedienung müssen befolggt werden.

5. Reinigung — Ziehen Sie vor dem Reinigen des Produkts das Netzkabel. Reinigen Sie das Gerät mit einem trockenen Tuch. Verwenden Sie keine flüssigen Reiniger oder Aerosol-Sprays.

6. Zusatzgeräte und Zubehör — Verwenden Sie ausschließlich vom Hersteller empfohlenes Zubehör. Bei Verwendung anderer Zusatzgeräte bzw. Zubehörteile besteht evtl. Unfallgefahr.

7. Wasser und Feuchtigkeit — Benutzen Sie das Gerät nicht in der Höhe von Wasser. Montieren Sie das Gerät unter keinen Umständen an einer Stelle, an der Wasser darauf tropfen kann. Achten Sie damit bereits besides auf Geräte, aus denen zuweilen Wasser tropf, wie etwa Klimaanlagen.

8. Belüftung — Die Belüftungsschlitze und andere Öffnungen im Gehäuse dieren der Belüftung des Geräts. Halten Sie diese Öffnungen unbedingt frei, da eine unzureichende Belüftung zu einer Überhützung bzw. Verkürzung der Lebensdauer des Produkts führen kann. Stellen Sie das Gerät nicht auf ein Sofa, einen Lappen oder ähnliche Oberflächen, da die Belüftungsschlitze dadurch blockiert werden können. Stellen Sie das Gerät auch nicht in ein umschlossenes Gehäuse, wie z.B. in ein Bucherregal oder einen Schrank, sofern Dort nicht für eine ausreichende Belüftung gesorgt ist oder die Anweisungen des Herstellers befolggt werden.

9. Netzkabel-Schutz — Die Netzkabel sind so zu verlegen, dass sie vor Tritten geschlossen sind und keine schweren Objekte darauf abgestellt werden.

10. Das LCD-Panel ist ein Glasprodukt. Es kann dazu brechen, wenn es zu Boden fällt oder einen Schlag oder Stoß erhalten. Achtung: bei einem Bruch des LCD-panels besteht durch die Glasstücke Verletzungsgefahr.

11. Überlastung — Vermeiden Sie eine Überlastung von Netzsteckdosen und Verlängerungskabeln. Bei Überlastung besteht Brand- und Stromschlaggefahr.

12. Eindringen von Gegenständen und Flüssigkeiten — Schieben Sie niemals irgendwelche Gegenstände durch die Gehäuseöffnungen in das Innere des Geräts. Im Produkt liegen hohe Spannungen vor. Durch das Einschieben von Gegenständen besteht Stromschlaggefahr bzw. die Gefahr von Kurzschlüssen zwischen den Bauteilen. Aus demselben Grunde)durfen auch keine Flüssigkeiten auf das Gerät verschüttet werden.

13. Wartung — Versuchen Sie auf keinen Fall, selbst Wartungsarbeiten am Gerät durchzuführen. Durch das Entfernen von Abdeckungen setzen Sie sich hohen Spannungen und anderen Gefahren aus. Lassen Sie sümmtliche Wartungsarbeiten ausschließlich von qualifiziertem Service-Personal ausführten.

14. Reparaturen — Ziehen Sie in den folgenden Situationen�始t das Netzkabel und halten Sie das Produkt von qualifiziertem Service-Personal reparieren:

a. Wenn das Netzkabel oder der Netzstecker beschädigt ist.
b. Wenn Flüssigkeit in das Gerät eingedrungen ist oder Gegenstände in das Gerät gefallen sind.
c. Wenn das Gerät nass geworden ist (z.B. durch Regen).
d. Wenn das Gerät nicht wie in der Bedienungsanleitung beschrieben fungkioniert.

Nehmen Sie nur die in den Bedienungsanleitungen beschreibenben Einstellungen vor. Unsachgemäß Einstellungen an anderen Reglern konnen zu einer Beschädigung führen und machen möglich umfangreiche Einstellarheiten durch einen qualifizierten Service-Techniker erforderlich.

e. Wenn das Produkt fallen gelassen oder beschädigt wurde.

f. Wenn das Gerät einen anormalen Zustand aufweist. Jedes erkennbare anormale Verhalten zeigt an, dass der Kundendienst erforderlich ist.

1. Ersatzteile — Wenn Ersatzteile bereits werden, stellen Sieitte sichere, dass der Service-Techniker nur die vom Hersteller bezeichneten Teile oder Teile mit gleichen Eigenschaften und gleichem Leistungsvermögen wie die Originalteile verwendet. Die Verwendung anderer Teile kann zu einem Brand, zu Stromschlag oder anderen Gefahren führen.
2. Sicherheitsüberprüfungen — Lassen Sie vom Service-Techniker nach Service- oder Reparaturarbeiten eine Sicherheitsüberprüfung vornehmen, um sicherzustellen, dass das Produkt in einem einwandfrei Betriebszustand ist.
3. Wandmontage — Bei der Montage des Gerätes an der Wand ist sicherzustellen, dass die Befestigung nach der vom Hersteller empfohlenen Methode erfolgt.
4. Wärmequellen — Stellen Sie das Produkt nicht in der Höhe von Heizkörpern, Heizgeräten, Öfen oder anderen Geräten (wie z.B. Verständern) auf, die Hitze abstrahlen.

5. Batterien — Durch falsche Anwendung können die Batterien explodieren oder sich entzünden. Eine undichte Batterie kann Korrosion am Gerät verursachen sowie Höhe und Kleidung verschmutzen. Um diese Probleme zu vermeiden, beachten Sieitte die folgenden Sicherheitshinweise:

6. Verwenden Sie nur empfohlene Batterietypen.

7. Achten Sie beim Einlagen der Batterien darauf, dass die Plus- (+) und die Minus- (-) Seite der Batterien gemäß den Anweisungen im Fachinneren richtig ausgerichtet sind.
8. Verwenden Sie nicht alte und neue Batterien gemeinsam.
9. Verwenden Sie keine Batterien entsprechenden Typs. Batterien derselben Form können unterschiedliche Spannungswerte besitzen.
10. Ersetzen Sie eine leere Batterie sofort durch eine neue.
11. Wenn Sie die Fernbedienung länger Zeit nicht verwenden, entnahmen Sie die Batterien.
12. Wenn ausgetretene Batterieflüssigkeit auf Haut oder Kleidung gelangt, mussen Sie diese sofort gründlich mit Wasser spulen. Wenn Batterieflüssigkeit in die Augen gelangt,)dürfen Sie die Augen auf keinen Fall reiben, sondern am besten mit viel Wasser spulen und sofort einen Arzt aufsuchen. Batterieflüssigkeit kann Hautreizungen hervorrufen oder Augenschäden verursachen.

SICHERHEITSVORKEHRUNGEN (Fortsetzung)

1. Be der Verwendung des Monitors ist darauf zu achten, dass Gefahren fur Leib und Leben, Schaden an Gebäuden und anderen Gegenständen sowie eine Beeinflussung von wichtigen oder gefährlichen Geräten, wie z.B. der Nuklearreaktionssteuerung in Atomanlagen, lebenserhaltenden Geräten in medizinischen Einrichtungen oder Raketenabschusssteuerungen in Waffensystemen vermieden werden.
2. Vermeiden Sie es, Teile des Produkts, die sich erwärmen, über länger Zeit hinweg zu berühren. Dies könnte zu leichten Verbrennungen führen.

ACHTUNG:

Dieses Gerät ist ein Produkt der Klasse A. In Wohnräumen kann these Gerät Störsignale erzeugen, die durch entsprechende Abhilfemaßnahmen beseitigt werden müssen.

Verwenden Sie EMV-gerechte, abgeschirmte Kabel, um die folgenden Anschüsse zu verbinden: PC/AV DVI-D-Ausgangsanschluss, PC/AV DVI-D-Eingangsanschluss, PC/AV HDMI-Eingangsanschluss, PC D-sub-Eingangsanschluss, PC RGB-Eingangsanschlüsse und RS-232C-Eingangs-/Ausgangsanschluss.

Wenn ein Monitor nicht auf einer stabilen Unterlage aufgestellt wird, besteht die Gefahr, dass er kippt oder fällt. Zahlreiche Verletzungen, besonder bei Kindern, konnen durch einfache Vorsichtsmaßnahmen vermieden werden:

• Bei Verwendung der vom Hersteller empfohlenen Befestigungsvorrichtungen, wie z.B. Wandhaken.
• Stellen Sie den Monitor nur auf Möbelstücke, die ausreichend stark sind.
• Achten Sie daraufuf, dass der Monitor nicht über den Rand des Möbelstücks, auf dem er steht, vorsteht.
• Stellen Sie den Monitor niemals auf ein große Möbelstück (z.B. einen Schrank oder in ein Bucherregal), ohne sowohl das Möbelstück als auch den Monitor an einem geeigneten Element safer zu verankern.
• Stellen Sie den Monitor niemals auf ein Tuch oder andere Materialen, die zwischen dem Monitor und dem Möbelstück, auf dem er stehen, liegen.
• Weisen Sie Kinder eindringlich daraufhin, dass es gefährlich ist, auf ein Mobelstück zu klettern, um an den Monitor oder seine Regler zu gelangen.

Wichtige Hinweise für die Sicherheit von Kindern

• Lassen Sie Kinder niemals auf den Monitor klettern oder am Monitor spiel.
• Stellen Sie den Monitor nicht auf Möbelstücke, die leicht als Stufen verwendet werden konnten, wie zum Beispiel eine Truhe oder Kommode.
• Bedenken Sie, dass Kinder bei Betrachtung eines Fernsehprogramms – und ganz besonderss bei einem “überlebensgroßen” Monitor – in starke Aufregung verfallen können. Der Monitor sollte so aufgestellt werden, dass er nicht umgestoßen oder gekippt werden kann.
• Alle am Monitor angeschlossenen Kabel und Stränge sollenn so verlegt werden, dass neugierige Kinder nicht daranziehen oder sie ergreifen konnen.

SICHERHEITSANLEITUNG

• Verwenden Sie den Monitor nicht an Orten mit hoher Staubentwicklung, hoher Luftfeuchtigkeit oder an Orten, an denen der Monitor mit Öl oder Dampf in Kontakt kommt konnte, da dies zu einem Brand führen konnte.
• Achten Sie darauf, dass der Monitor nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommt. Achten Sie auch darauf, keine Gegenstände, wie z.B. Buroklammern oder sonstige spitze Gegenstände, in den Monitor zu stecken. Die Folge konnte ein Brand oder Stromschlag sein.
• Stellen Sie den Monitor nicht auf instabile Gegenstände oder an andere unsichere Stellen. Setzen Sie den Monitor keinen starken Stößen oder Erschüttungen aus. Wenn der Monitor hinunterfällig oder umkippt, könnte er Schadennehmen.
• Stellen Sie den Monitor nicht in der Höhe von Heizungen oder an anderen Stellen auf, an denen hohe Temperaturen auftreten, da dies zu einer übermäßig starken Erhitzung mit der Folge eines Brandes führen können.
• Stellen Sie den Monitor nicht an Orten auf, an denen er direktem Sonnenlicht ausgesetzt ist.
• Die Wandsteckdose sollte sich in der Höhe des Gerätes befinden und leicht zugänglich sein.

Das Netzkabel

• Verwenden Sie nur das mit dem Monitor geleiferte Netzkabel.
• Beschädigen Sie das Netzkabel nicht, stellen Sie keine schweren Gegenstände darauf, und überdehnener oder knicken Sie es nicht. Verwenden Sie keine Verlängerungskabel. Ein beschädigtes Kabel kann einen Brand oder Stromschlag verursachen.
• Verwenden Sie das Netzkabel nicht mit einer Mehrfachsteckdose. Die Verwendung eines Verlängerungskabels kann aufgrund von Überhitzung zu einem Brand führen.
• Achten Sie daraufuf, dass Sie beim Einstecken oder Ausstecken des Netzsteckers keine nassen Höhe haben, um einen Elektroschlag zu vermeiden.
• Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät längerere Zeit über nicht verwenden.

• Führren Sie keine Reparaturversuche an einem beschädigten oder nicht Funktionstüchtigen Netzkabel durch. Überlassen Sie Reparaturarbeiten ausschließlich dem Kundendienst.

• Dieses Produkt ist nicht für den Gebrauch im Freien gedacht.

• Ein Montagewinkel, der den VESA-Spezifikationen entspricht, ist erforderlich.
• Da der Monitor sehr schwer ist, sollen den Sie ihren Handler vor dem Befestigen, Abmontieren oder Transportieren des Monitors um Rat Fragen.
• Für die Wandbefestigung des Monitors sind Spezialkennnisse erforderlich. Diese Arbeit darf davon nur von einem autorisierten SHARP-Händler durchgeführt werden. Führren Sie diese Arbeit niemals selbst durch. Unser Unternehmen übernimmt keine Verantwortung für Unfälle oder Verletzungen, die sich durch eine falsche Befestigung oder einen falschen Umgang mit dem Gerät ergeben.
• Verwenden Sie den Monitor mit der Vorderseite senkrecht zu einer ebenen Fläche auf. Nötigenfalls können Sie den Monitor um bis zu 20 Grad nach oben oder unter neigen.
• Dieser Monitor sollte bei einer Umgebungstemperatur zwischen 0^ und 40^ verwendet werden. Rund um den Monitor muss genügd Luft sein, damit die Wärme aus dem Geräteinneren gut entweichen kann.

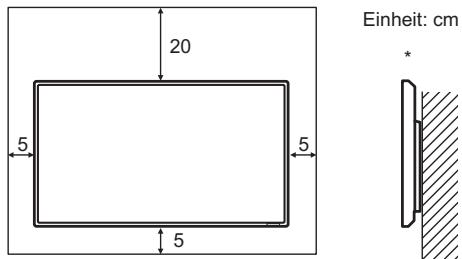

Monitor in horizontaler Ausrichtung

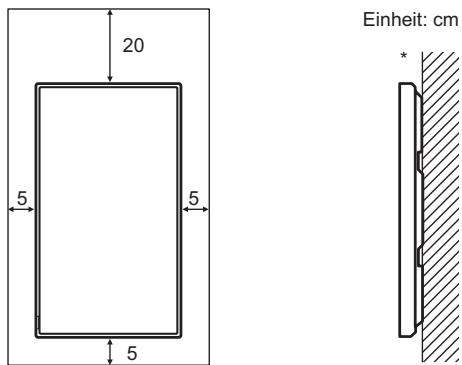

Monitor in vertikaler Ausrichtung

• Der Monitor kann ganz nahe an einer Wand installiert werden. Im Betrieb gibt der Monitor jedoch Wärme ab. Beachten Sie, dass die vom Monitor abgegebene Wärme die Wand verfüllen oder verändern kann.
• Wenn es aus irgendem Grund schwierig ist, ausreichend Platz frei zu halten, etwa weil der Monitor in ein Gehäuse eingebaut wird, oder wenn die Umgebungstemperatur außerhalb des zulässigen Bereichs von 0^ bis 40^ liegen können, so müssen Sie ein Geblase installieren oder andere Maßnahmen ergreifen, um die Umgebungstemperatur innerhalb des vorgeschriebenen Bereichs zu halten.
• Die Temperaturbedingungen können sich ändern, wenn der Monitor zusammen mit von SHARP empfohlenem Zubehör verwendet wird. Überprüfen Sie in thisem Fallitte die für das Zubehör empfohlenen Temperaturbedingungen.
• Alle Belüftungsöffnungen müssen stets frei bleiben. Wenn die Temperatur innerhalb des Monitors ansteigt, kann this zu Fehlfunktionen führen.

• Stellen Sie den Monitor nicht auf ein anderes Gerät, das Wärme erzeugt.

• Beachen Sie für die Installation des Monitors in vertikaler Ausrichtung die folgenden Punkte. Werden die folgenden Punkte nicht beachtet, kann dies zu Fehlfunktionen führen.

• Installieren Sie den Monitor so, dass sich die BetriebsLED an der Unterseite befindet.

• Stellen Sie den MONITOR im Menu SETUP auf PORTRAIT . (Siehe BEDIENUNGSANLEITUNG.)

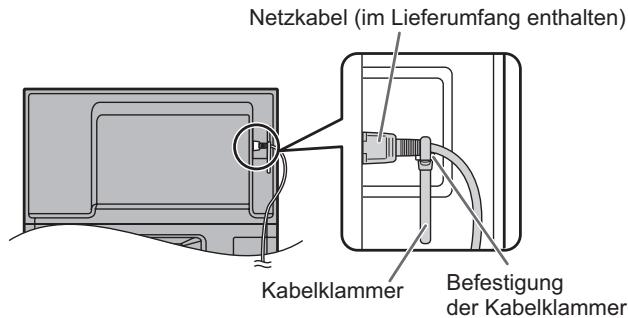

• Das Netzkabel (im Lieferumfang enthalten) muss mit der mitgelieferten Kabelklemme am Befestigung der Kabelklammer befestigt werden. Beim Festklemmen des Netzkabelsarf auf die Netzkabelklemme keine Zugrakt ausgeübt werden. Das Netzkabelarf nicht zu stark gebogen werden.

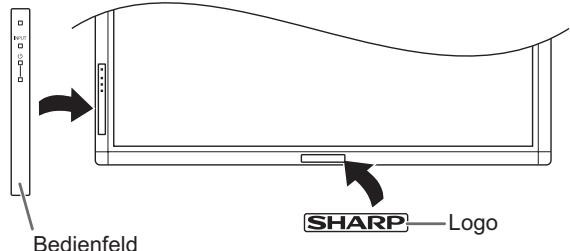

• Verwenden Sie den mitgelieferten vertikalen Aufkleber, wenn Sie den Monitor vertikal installieren.

Entfernen Sie den werkseitig angebrachten Aufkleber nicht, sondern überkleben Sieihn mit dem Logo-Aufkleber. Verdecken Sie jedoch nicht den Fernbedienungssensor oder andere Tasten.

Mitgelieferte Komponenten

Sollte eine der angeführten Komponenten fehlen, kontaktieren Sieitte ihren Handler.

LCD-Monitor: 1
Fernbedienung: 1
Kabelklammer: 2
□Netzkabel:1
R-6 Batterie (Größe "AA"): 2
CD-ROM (Utility Disk für Windows): 1
□ Installationsanleitung (diese Anleitung): 1
Vertikaler Aufkleber (Bedienfeld): 1
Vertikaler Aufkleber (Logo): 1
Anschlussaufkleber: 1

Für die Installation eines Erweiterungs - Board PN-ZB01 (optional).

Sharp-Logo-Auftkleber: 1

Um das Logo zu verdecken, überkleben Sie das SHARP-Logo mit diesen Aufkleber.

• Die Sharp Corporation besitzt die Autorenrechte am Utility Disk Programm. Eine Vervielfaltigung theses Programms ohne schriftliche Genehmigung ist daher nicht gestattet.
• Der Umwelt zuliebe! Batterien dürfen nicht mit den Siedlungsabfällen entsorgt werden, sondern verlangen Sonderbehandlung.

Vorbereitung der Fernbedienung

1. Drucken Sie leicht auf den Batteriefachdeckel und schiben Sieihn in die Richtung des Pfeils.

1. Beachten Sie die Anweisungen im Fachinneren und legen Sie die mitgelieferten Batterien (2 R-6 Batterien, d. h. Groß "AA", Mignonzelle) richtig ein (auf die Plus- (+) und Minus- (-) Seite achten).
2. Schließen Sie die Abdeckung.

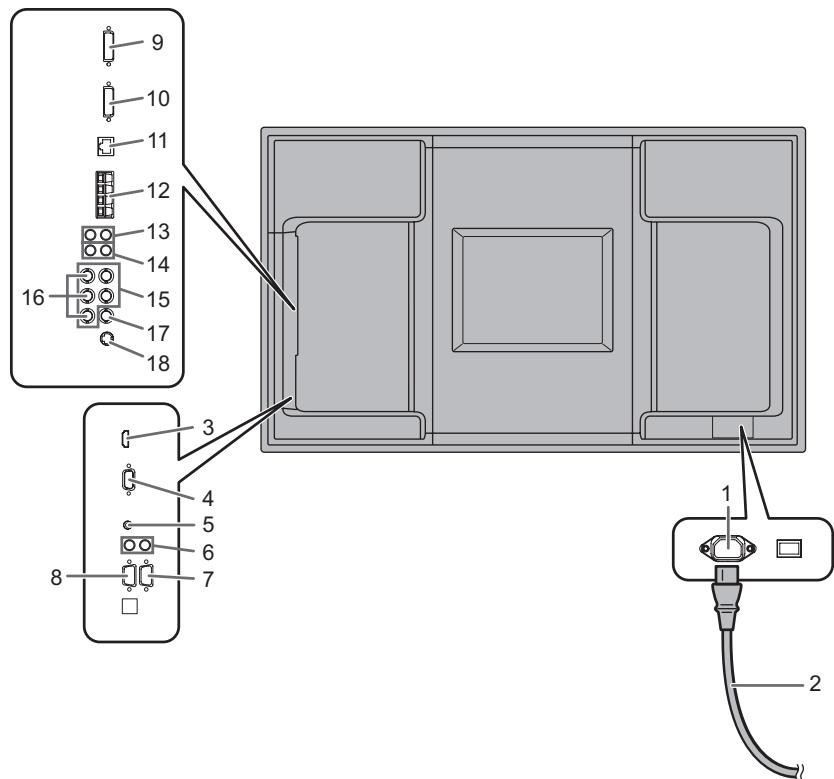

Anschlüsse

Vorsicht

• Schalten Sie unbedingt den Hauptschalter aus undziehen Sie den Netzstecker, bevor Sie Kabel anschlieben oder abziehen. Lesen Sie auch das Handbuch des Gerätes, das Sie an den Monitor anschreiben können.
• Verwechseln Sie beim Anschlieben nicht die Eingangsklammen mit den Ausgangsklammen. Dies konnte zu Fehlfunktionen und anderen Problumen führen.

Wenn das PN-ZB01 (optional)
angeschlossen ist
Zur Wandsteckdose

1. Netzsteckdose
2. Netzkabel (im Lieferumfang enthalten)
3. PC/AV HDMI-Eingangsanschluss
4. PC D-sub-Eingangsanschluss
5. Audioeingangsanschluss
6. Audioausgangsanschlussse
7. RS-232C-Ausgangsanschluss
8. RS-232C-Eingangsanschluss

Wenn das PN-ZB01 (optional) angeschlossen ist

1. PC/AV DVI-D-Eingangsanschluss
2. PC/AV DVI-D-Ausgangsanschluss
3. LAN-Anschluss
4. Anschlüsse für externe Lautsprecher
5. Audio1 Eingangsanschlüsse
6. Audio2 Eingangsanschlüsse
7. PC RGB-Eingangsanschlüsse
8. AV Component-Eingangsanschlüsse
9. AV Video-Eingangsanschluss
10. AV S-Video-Eingangsanschluss

TIPPS

• Stellen Sie die Audioeingangsbuchse für die einzelnen Eingangsmodi in AUDIO SELECT

Eingangsmodus	Audioeingangsanschluss (Werkseinstellung)
PC D-SUB, PC DVI-D,PC RGB	Audioeingangsanschluss
AV DVI-D	Audio1 Eingangsanschluss
AV COMPONENT (BNC), AV S-VIDEO,AV VIDEO (BNC)	Audio2 Eingangsanschluss
AV COMPONENT (D-SUB), AV VIDEO (D-SUB)	Audioeingangsanschluss
PC HDMI, AV HDMI	PC/AV HDMI-Eingangsanschluss

• Bei Anschluss eines externen Laufsprechers muss des Laufsprecherkabels (mit PN-ZB01 mitgeliefert) angebracht werden.
• HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC.

Vorsicht

• Schalten Sie zuerst den Monitor und erst danach den PC oder ein anderes Wiedergabegerät ein.

Einschalten des Netzstroms

Vorsicht

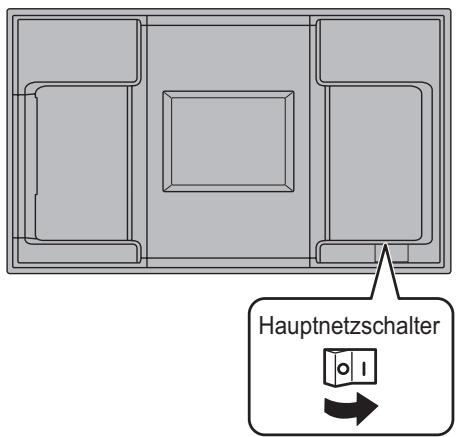

Die Hauptstromversorgung muss mithilfe des Hauptnetzschalters ein- und ausgeschelt werden. Wahrend der Hauptschalter eingeschaltet ist, damit das Netzkabel nicht abgezogen/angeschlossen oder der Trennschalter ein- und ausgeschaltet werden.
- Warten Sie zwischen dem Ein- und Ausschalten des Hauptnetzschalters oder der POWER-Taste immer mindestens 5 Sekunden.
- Für eine komplette elektrische Trennung muss der Netzstecker abgezogen werden.

Ein- und ausschalten

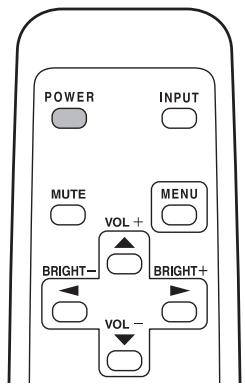

Drücken Sie auf die POWER-Taste oder auf den Netzschalter, um die Stromversorgung ein- oder auszuschalten.

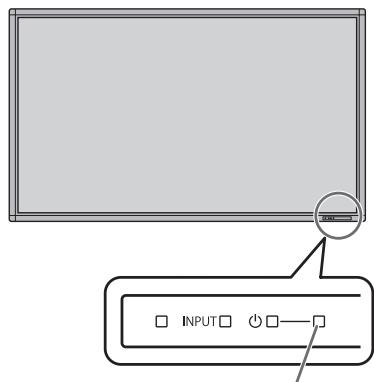

Betriebs-LED

Status	Betriebszustand des Monitors
Leuchtet grün	Monitor eingeschaltet
Leuchtet orange	Monitor ausgeschaltet (Standby-Modus)
Grün blinkend	Eingangssignal-Wartemodus

■Betriebsmodus

Wenn der Monitor zum ersten Mal in Betrieb genommen wird, erscheint das Betriebsmodus-Einstellfenster. Wahlen Sie hier MODE1 oder MODE2 aus. MODE1

OFF IF NO OPERATION ist auf ON gesetzt, und STANDBY MODE ist auf LOW POWER gesetzt. (These Einstellungen können nicht geändert werden.) Erfolgt mindestens 4 Stunden lang keine Befehlseingabe, whichset der Monitor automatisch in den Standby-Modus. Der Stromverbrauch wird im Standby-Modus minimiert.

MODE2

Ermoglicht den Standardbetrieb. OFF IF NO OPERATION < AUTO SYSTEM AUS> ist auf OFF gesetzt, und STANDBY MODE ist auf STANDARD gesetzt. Diese Einstellungen können geändert werden.

Auch nach erfolgter Einstellung konnen Änderungen mittels OPERATION MODE im Menu des Monitors vorgenommen werden. (Siehe BEDIENUNGSANLEITUNG.)

■Einstellung von Datum/Uhrzeit

• Muss die Zeit erst eingestellt werden, wenn der Monitor zum ersten Mal eingeschaltet wird, erscheint der Einstellbildschirm für Datum/Uhrzeit. Stellen Sie das Datum und die Uhrzeit ein.

1. Drücken Sie auf , , oder , um das Datum und die Uhrzeit auszuwahlen, und drücken Sie auf oder , um die Zahlenwerte zuändern.

2. Drücken Sie auf oder um SET auszuwahlen, und drücken Sie dann auf MENU

3. Stellen Sie jetzt das Datum und die Uhrzeit ein.

4. Der Bildschirm für die Einstellung des Datumss bzw. der Uhrzeit schließt sich automatisch, wenn innerhalb von ca. 15 Sekunden keine Bedienung erfolgt. Datum und Uhrzeit können mit DATE/TIME SETTING im Menu OPTION eingestellt werden, wenn der Bildschirm für die Einstellung des Datumss bzw. der Uhrzeit verschwindet.

TIPPS

• Geben Sie das Datum in der Reihenfolge "Tag/Monat/Jahr" ein.
• Geben Sie die Zeit in der 24h-Schreibweise ein.
  Die Uhr wird mithilfe der internen Batterie betrieben.
• Wenn beim Einschalten des Geräts das Fenster zur Einstellung von Uhrzeit und Datum erscheint, obwohl Sie Zeit und Datum bereits eingestellt haben, ist möglicherweise die interne Batterie leer. Wenden Sie sich für den Austausch der Batterie an ihren Sharp-Handler oder das nachstgelegene SHARP Servicecenter.
• Geschäftzte Lebensdauer der internen Batterie: circa 5 Jahre (abhängig von der Nutzung des Monitors)
  Die im Gerät enthaltene Batterie wurde vor der Auslieferung im Werk eingelegt. Es besteht daher die Möglichkeit, dass sie nicht so lange hält wie erwartet.

Technische Daten

Model	PN-E702
Leistungsaufnahme	AC 100 V - 240 V, 2,8 A, 50/60 Hz
Betriebstemperatur *	0°C bis 40°C
Relative Luftfeuchtigkeit	20% bis 80% (Keine Kondensation)
Stromverbrauch (Maximal)	235 W [Wenn PN-ZB01 (optional) angeschlossen ist: 240 W]
Abmessungen (ohne Vorsprünge) (mm)	Ca. 1615 (W) x 100 (D) x 947 (H)
Gewicht (kg)	Ca. 50 [PN-ZB01 (optional): Ca. 0,5]

• Die Temperaturbedingungen können sich ändern, wenn das Monitor zusammen mit von SHARP empfohlenem Zubehör verwendet wird. Überprüfen Sie in thisem Fallitte die für das Zubehör empfohlenen Temperaturbedingungen.
  Bedingt durch fortlaufende technische Verbesserungen gehalt sich SHARP das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in Serienherstellung produzierten Einheit dar. Geringe Abweichungen bei einzelnen Geräten sind möglich.

Wichtige Hinweise zur Befestigung (Für SHARP-Handler und Servicetechniker)

• Für das Befestigen, Abmontieren oder Transportieren des Monitors müssen mindestens 2 Personen zur Verfügung stehen.
• Verwenden Sie dazu einen Wandhaken, der für die Befestigung des Monitors geeignet sind.
• Dieser Monitor wurde für die Befestigung an einer Betonwand oder an einer Betonsäule gebaut. Vor der Aufstellung des Monitors kann es notwendig sein, Wände, die aus bestimmten Materialien (z.B. Gips, dunnem Kunststoff usw.) bestehen, entsprechend zu verstärken.

Der Monitor und der Befestigungswinkel dürfen nur an einer Wand montiert werden, die mindestens das vierfache Gewicht des Monitors/TRagen kann. Wahlen Sie das für Material und Wandstruktur jeweils am besten geeignete Befestigungsverfahren aus.

• Verwenden Sie die M6-Schrauben, die 8 bis 10 mm länger als die Dicke der Halterung sind, zum Befestigen der VESAkompatiblen Halterung.
• Halten Sie den Monitor beim Tragen an den Griffen und an der Unterseite. Fassen Sie den Monitor nicht am LCD-Panel an. Das Gerät könnte dadurch beschädigt werden, oder Sie können sich damit verletzen.
• Überprüfen Sie nach der Befestigung des Monitors sorgfältig, dass der Monitor sicher befestigt ist und sich auf keinen Fall von der Wand oder der Befestigungsvorrichtung losen kann.
• Verwenden Sie für die Installation nur VESA-Bohrungen.

BAXHAR INHOPMALIa. 1

YBAKAEMbI KJIeHrT KOMIaHn SHARP 1

IPABUNIa TEXHnKn B3ONACHOCTN 2

Hnctpykun no 6e3onacnoctu. 3
