Intitulé	Détails
Type de produit	Climatiseur réversible
Capacité de refroidissement	3,5 kW
Capacité de chauffage	4,0 kW
Alimentation électrique	230 V / 50 Hz
Dimensions unité intérieure	800 x 290 x 215 mm
Dimensions unité extérieure	800 x 540 x 300 mm
Poids unité intérieure	8 kg
Poids unité extérieure	30 kg
Type de réfrigérant	R32
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Classe énergétique	A++ / A+
Niveau sonore unité intérieure	19 dB(A)
Niveau sonore unité extérieure	50 dB(A)
Entretien et nettoyage	Filtres lavables, entretien recommandé tous les 6 mois
Pièces détachées et réparabilité	Disponibilité des pièces chez les distributeurs agréés
Sécurité	Protection contre les surcharges, sécurité électrique intégrée
Informations générales	Garantie de 2 ans, installation par un professionnel recommandée

FOIRE AUX QUESTIONS - AY-XP12GHR SHARP

Comment régler la température sur le SHARP AY-XP12GHR ?

Pour régler la température, utilisez la télécommande et appuyez sur les boutons '+' ou '-' pour augmenter ou diminuer la température souhaitée.

Pourquoi mon climatiseur ne refroidit-il pas ?

Vérifiez que le mode de fonctionnement est bien réglé sur 'Refroidissement' et que les filtres ne sont pas obstrués. Assurez-vous également que les fenêtres et les portes sont fermées.

Comment nettoyer les filtres de mon climatiseur ?

Pour nettoyer les filtres, retirez-les de l'unité, rincez-les à l'eau tiède et laissez-les sécher complètement avant de les remettre en place.

Quel est le niveau sonore du SHARP AY-XP12GHR ?

Le niveau sonore en mode 'Silencieux' est d'environ 25 dB, ce qui le rend très discret.

Comment utiliser la fonction de déshumidification ?

Pour activer la fonction de déshumidification, sélectionnez le mode 'Déshumidification' sur la télécommande. L'appareil ajustera automatiquement la température et l'humidité.

Que faire si l'affichage de la télécommande ne fonctionne pas ?

Vérifiez si les piles de la télécommande sont chargées. Si nécessaire, remplacez-les par des piles neuves.

Est-ce que le SHARP AY-XP12GHR a une fonction de minuterie ?

Oui, le climatiseur est équipé d'une fonction de minuterie qui vous permet de programmer l'allumage et l'extinction de l'appareil.

Comment réinitialiser le climatiseur ?

Pour réinitialiser l'appareil, débranchez-le de la prise électrique, attendez environ 5 minutes, puis rebranchez-le.

Quelle est la puissance de refroidissement du SHARP AY-XP12GHR ?

La puissance de refroidissement est de 3,5 kW, ce qui le rend adapté pour des pièces jusqu'à environ 30 m².

Puis-je utiliser le climatiseur en hiver ?

Oui, le SHARP AY-XP12GHR dispose d'une fonction de chauffage, ce qui permet de l'utiliser également en hiver.

MODE D'EMPLOI AY-XP12GHR SHARP

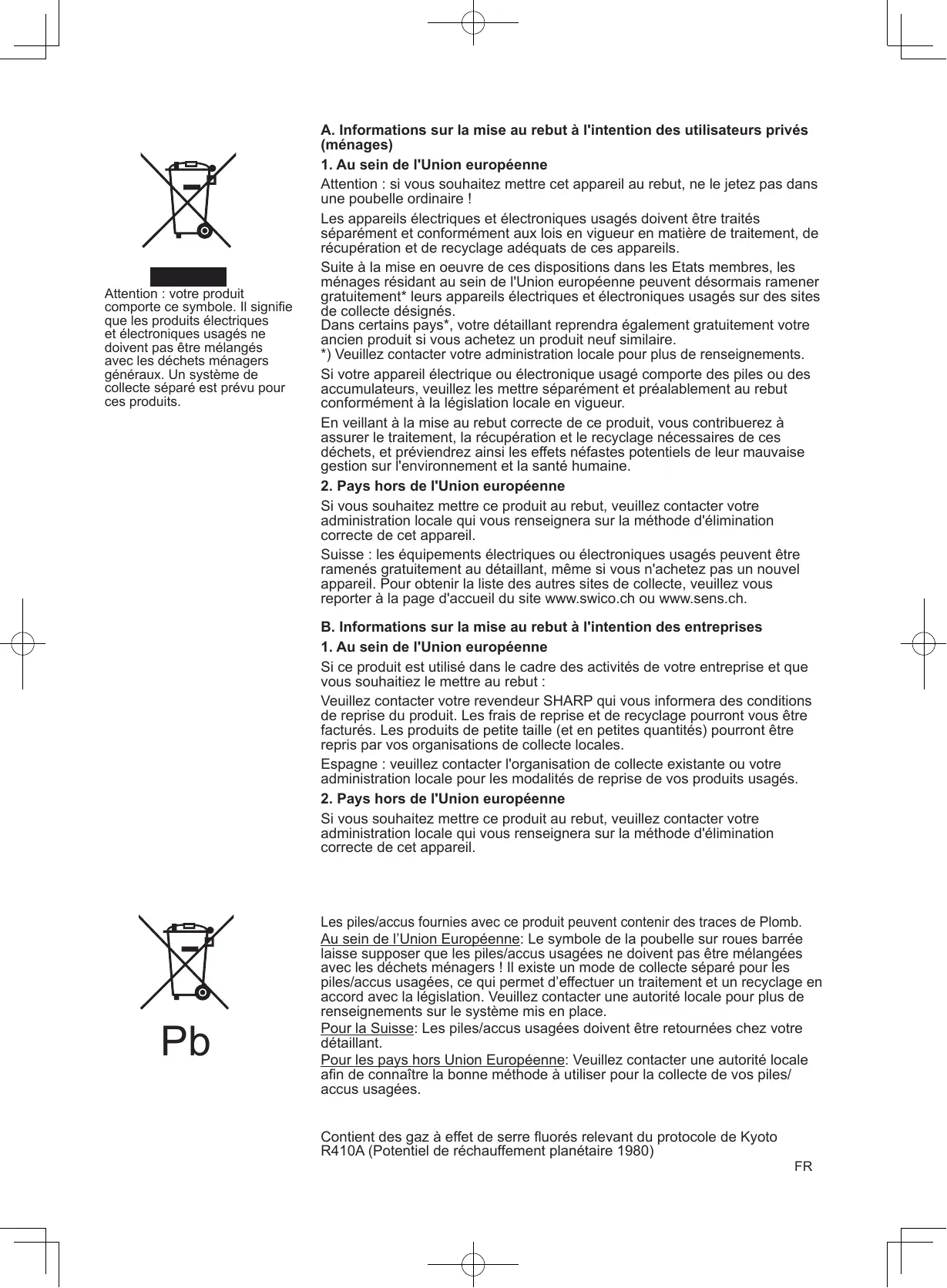

Attention : ce produit comporte ce symbole. Il signifie que les produits électriques et électroniques usagés ne doivent pas être mélangés avec les déchets ménagers généraux. Un système de collecte séparé est prévu pour ces produits.

1. Au sein de l'union européenne

Attention: si vous souhaitez développer cet appareil au rebut, ne le jetez pas dans une poubelle ordinaire!

Les appareils électriques et électroniques usagés doivent être traités séparément et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des ces appareils.

Suite à la mise en œuvre de ces dispositions dans les États membres, les ménages résidant au sein de l'Union européenne peuvent désormais ramener gratuitement* leurs appareils électriques et électroniques usagés sur des sites de collecte désignés.

Dans certains pays*, votre détaillant reprendra également gratuitement votre ancien produit si vous achetez un produit neuf similaire.

*) Veuillez contacter votre administration locale pour plus de renseignements.

Si vous appareil électrique ou électronique usage comporte des piles ou des accumulateurs, veuillez les mettre séparément et préalablement au rebut conformément à la législation locale en vigueur.

En veillant à la mise au rebut correcte de ce produit, vous contribuerez à assurer le traitement, la récupération et le recyclage nécessaires de ces déchets, et préviendrez ainsi les effets néfastes potentiels de leur mauvaise gestion sur l'environnement et la santé humaine.

2. Pays hors de l'union européenne

Si vous souhaitez mettre ce produit au rebut, veuillez contacter votre administration locale qui vous renseignera sur la méthode d'élimination correcte de cet appareil.

Suisse : les équipements électriques ou électroniques usagés peuvent être ramenés gratuitement au détaillant, même si vous n'achetez pas un nouvel appareil. Pour obtenir la liste des autres sites de collecte, veuillez vous reporter à la page d'accueil du site www.swico.ch ou www.sens.ch.

1. Au sein de l'union européenne

Si ce produit est utilisé dans le cadre des activités de votre entreprise et que vous souhaitez le mettre au rebut :

Veuillez contacter votre revendeur SHARP qui vous informera des conditions de reprise du produit. Les frais de reprise et de recyclage pourront vous être facturés. Les produits de petite taille (et en petites quantités) pourront être repris par vos organisations de collecte locales.

Espagne : veuillez contacter l'organisation de collecte existante ou votre administration locale pour les modalités de reprise de vos produits usagés.

2. Pays hors de l'union européenne

Si vous souhaitez mettre ce produit au rebut, veuillez contacter votre administration locale qui you renseignera sur la méthode d'élimination correcte de cet appareil.

Les piles/accus fournies avec ce produit peuvent contenir des traces de plomb. Au sein de l'Union Européenne : le symbole de la poubelle sur roues barrée laisse supposer que les piles/accus usagées ne doivent pas être mélangées avec les déchets ménagers ! Il existe un mode de collecte séparé pour les piles/accus usagées, ce qui permet d'effectuer un traitement et un recyclage en accord avec la législation. Veuillez contacter une autorité locale pour plus de renseignements sur le système mis en place.

Pour la Suisse: Les piles/accus usagées doivent être retournées chez vous détaillant.

Pour les pays hors Union Européenne : Veuillez contacter une autorité locale afin de connaître la bonne méthode à utiliser pour la collecte de vos piles/accus usagées.

Contient des gaz à effet de serre fluorés relevant du protocole de Kyoto R410A (Potentiel de réchauffement planétaire 1980)

TABLE des matières

• CONSIGNES DE SÉCURITÉ IMPORTANTES FR-1
• NOMENCLATURE FR-3
• REGLER LE FILTRE DESODORISANT FR-5
• UTILISATION DE LA TELECOMMANDE. FR-6
• FONCTIONNEMENT DE BASE FR-8
• REGLAGE DE LA DIRECTION DU DEBIT D'AIR FR-10
• DEBIT D'AIR PROGRESSIF FR-11
• FONCTIONNEMENT A PLEIN REGIME. FR-11 FONCTIONNEMENT DU PLASMACLUSTER FR-12

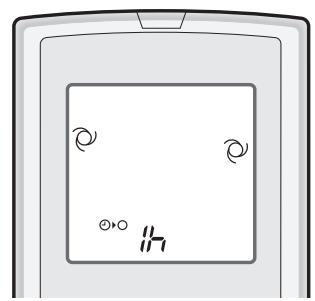

OPERATION DE NETTOYAGE AUTOMATIQUE FR-13 - ARRET APRES UNE HEURE FR-13 FONCTIONNEMENT DE LA MINUTERIE FR-14 - MODE AUXILIAIRE FR-16 ENTRETIEN FR-16 AUTRES REMARQUES SUR LE FONCTIONNEMENT FR-18 CONSEILS SUR LES ECONOMIES D'ENERGIE FR-18 AVANT D'APPELER LE SERVICE APRES-VENTE FR-19

Avertissements

1 Ne pas tirer ou déformer le cordon d'alimentation. Le fait de tirer sur le cordon d'alimentation ou une mauvaise utilisation de ce dernier peut endommager l'appareil et provoquer une électrocution. 2 Veiller à ne pas exposer votre corps directement à l'air évacué pendant une longue période. Il risque d'affectorer votre état physique. 3 Lors de l'utilisation du climatiseur pour des nourrissons, de jeunes enfants, des personnes âgées, des personnes alitées ou handicapées, s'assurer que la température de la pièce est appropriée aux personnes qui se trouvent dans la pièce. 4 Ne jamais insérer d'objet dans l'appareil. Le fait d'insérer des objets peut provoquer des blessures à cause de la rotation à grande vitesse des ventilateurs internes. 5 Mettre le climatiseur sans faille à la terre. Ne pas connecter le fil de mise à la terre à un tuyau de gaz, un tuyau d'eau, un paratonnerre ou un fil de mise à la terre du téléphone. Une mise à la terre incomplète risque de provoquer une électrocution. 6 Si l'on constate n'importe quelle anomalie sur le climatiseur (ex : une odeur de brûlé), l'arrêter immédiatement et couper le disjoncteur. 7 L'appareil doit être installé conformément aux réglementations de câblage nationales. Une connexion de câble incorrecte peut provoquer une surchauffe du cordon d'alimentation, de la fiche et de la prise électrique et provoquer un incendie. 8 Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou son agent d'entretien ou encore une personne possédant des qualifications similaires afin d'éviter tout danger. Utiliser uniquement le cordon d'alimentation spécifique par le fabricant pour le remplacement. 9 Ne pas éclabousser ou verser de l'eau directement sur l'appareil. L'eau risque de provoquer une électrocution ou d'endommager l'appareil.

MISES En GARDE pour l'installation/le demontage/la reparation

• Ne pas essayer d'installer/démonter/réparer soi-même l'appareil. Un fonctionnement inadéquat peut provoquer des décharges électriques, des fuites d'eau, des incendies etc. Consulter votre revendeur ou un service de dépannage qualifié pour les opérations d'installation/démontage/réparation de cette unité.

Precautions d'emploi

1 Ouvrir périodiquement une fenêtre ou une porte pour aérer la pièce, en particulier lors de l'utilisation d'appareils à gaz. Une ventilation insuffisante risque de provoquer un manque d'oxygène. 2 Ne pas utiliser les touches avec les mains mouillées. Cela risque de provoquer une électrocution. 3 Par mesure de sécurité, couper le disjoncteur lorsque l'appareil n'est pas utilisé pendant une période prolongée. 4 Vérifier périodiquement l'usure du rack de montage de l'unité extérieure afin de s'assurer qu'il est fixé fermement en place. 5 Ne rien placer sur l'unité extérieure et ne pas marcher dessus. L'objet ou la personne risque de basculer ou de tomber, provoquant des blessures. 6 Cet appareil est conçu pour une utilisation privée. Ne pas l'utiliser pour d'autres applications, comme par exemple dans un chenil ou une serre pour l'élevage d'animaux ou la culture des plantes. 7 Ne pas placer une cuvette contenant de l'eau sur l'appareil. Si l'eau pénétre dans l'appareil, l'isolation électrique risque d'être déteriorée et de provoquer une électrocution. 8 Ne pas bloquer les entrées et sorties d'air de l'appareil. Cela risque de provoquer un fonctionnement insuffisant ou des pannes. 9 S'assurer d'arrêter l'utilisation et de couper le disjoncteur avant d'effectuer la maintenance ou le nettoyage. Un ventilateur tourne à l'intérieur de l'appareil et risque de vous blesser. 10 Cet appareil n'est pas destiné à être utilisé par des enfants en bas âge ou des personnes handicapées sans surveillance.

Les jeunes enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Precautions pour l'emplacement/installation

• S'assurer de connecter le climatiseur à une alimentation de tension et de fréquence appropriées. L'utilisation d'une alimentation ayant une tension et une fréquence incorrectes peut endommager l'appareil et provoquer un incendie.
• Ne pas installer l'appareil dans un endroit où l'air est peu chargé en poussières, fumées et humidité. Il risque de provoquer un incendie. Installer l'appareil dans un endroit peu poussiéreux, sans fumées ni humidité dans l'air.
• Arranger le flexible de vidange pour assurer un écoulement normal. Un écoulement insuffisant risque de mouiller la pierre, les meubles etc.
• S'assurer qu'un disjoncteur de fuite ou un disjoncteur de circuit est installé, en fonction de l'emplacement d'installation, pour éviter une électrocution.

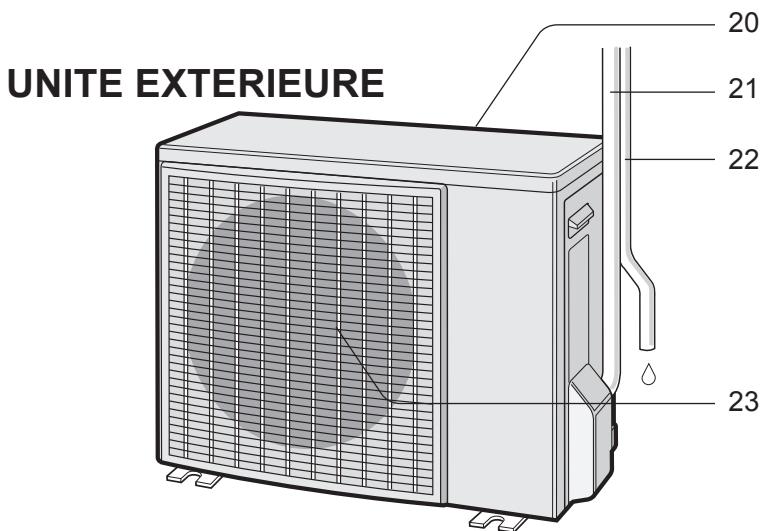

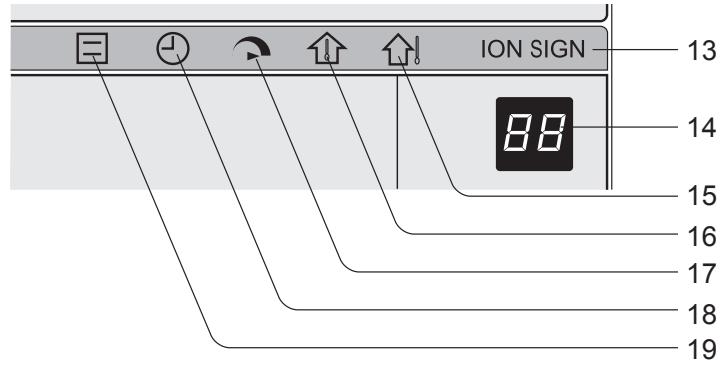

Nomenclature

UNITE INTERIEURE

1 Touche AUX. 2 Bouche d'entrée (Air) 3 Panneau d'ouverture 4 Filtre désodorisant 5 Filtres à air 6 Voyant 7 Fenêtre de réception 8 Volets d'aération à réglage vertical 9 Volets d'aération à réglage horizontal 10 Bouche de sortie (Air) 11 Cordon d'alimentation 12 Télécommande 13 Voyant de PLASMACLUSTER (bleu) 14 VOYANT DE TEMPERATURE 15 Voyant de temp. EXTERIEURE. (vert) 16 Voyant de temp. de la PIECE (vert) 17 Voyant de PLEIN REGIME (vert) 18 Voyant de MINUTERIE (orange) 19 Voyant de MARCHE (rouge) 20 Bouche d'entrée (Air) 21 Tube réfrigérant et cordon d'interconnexion 22 Flexible de vidange 23 Bouche de sortie (Air)

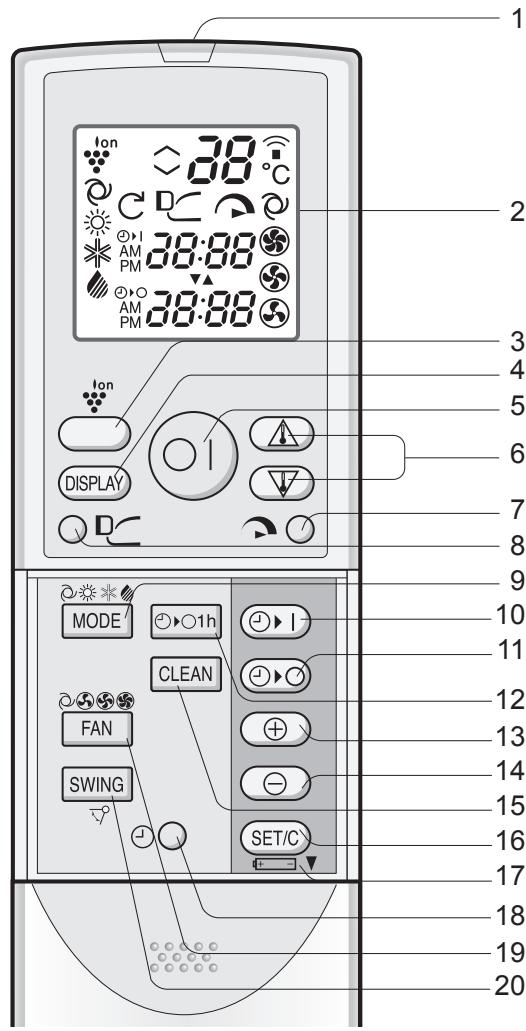

Telecommande

1 EMETTEUR 2 AFFICHAGE (Affichage à cristaux liquides) 3 Touche PLASMACLUSTER 4 Touche DISPLAY 5 Touche MARCHE/ARRET 6 Touche de THERMOSTAT 7 Touche PLEIN REGIME 8 Touche de DEBIT D'AIR PROGRESSIF 9 Touche MODE 10 Touche MARCHE DE LA MINUTERIE (pour régler la minuterie) 11 Touche d'ARRET DE LA MINUTERIE (pour régler la minuterie) 12 Touche d'ARRET APRES UNE HEURE 13 Touche d'AVANCE DU TEMPS 14 Touche de RECUL DU TEMPS 15 Touche de NETTOYAGE AUTOMATIQUE (CLEAN) 16 Touche SET/C 17 Indique que le COMPARTIMENT DES PILES est en dessous de cette marque 18 Touche d'HORLOGE 19 Touche VENTILATEUR (FAN) 20 Touche SWING

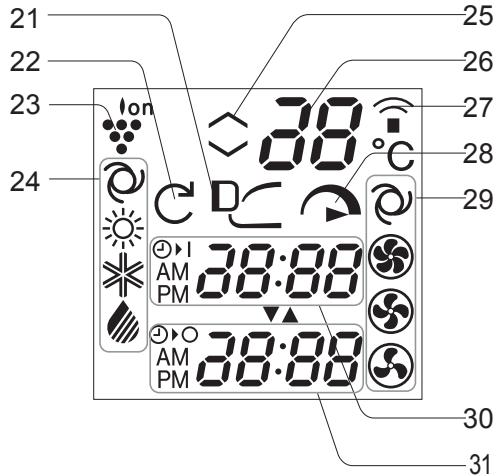

Affichage l. c. d. de la telecommande

21 SYMBOLE DE DEBIT D'AIR PROGRESSIF 22 SYMBOLE DE NETTOYAGE AUTOMATIQUE 23 SYMBOLE DU PLASMACLUSTER 24 SYMBOLES DE MODE

: AUTO

: SEC

CHAUFFAGE

FRAIS

25 REGLAGE DU THERMOSTAT POUR LES MODES AUTO ET SEC 26 VOYANT DE TEMPERATURE 27 SYMBOLE DE TRANSMISSION 28 SYMBOLE PLEIN REGIME 29 SYMBOLES DE VITESSE DU VENTILATEUR

: AUTO

BASSE

HAUTE

: FAIBLE

30 INDICATEUR DE MARCHE DE LA MINUTERIE/HORLOGE

Indique l'heure préréglée de mise en marche de la minuterie ou l'heure courante.

31 INDICATEUR D'ARRET DE LA MINUTERIE

Indique l'heure préprogrammée d'arrêt de la minuterie ou l'arrêt de la minuterie au bout d'une heure.

Les filtres désodorisants sont fournis en tant qu'accessoires de cet appareil. Pendant le fonctionnement de la climatisation, le filtre élimine de l'air la poussière et la fumée de cigarette et génère de l'air propre.

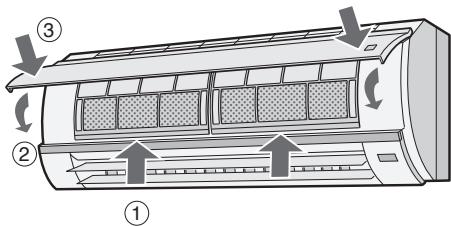

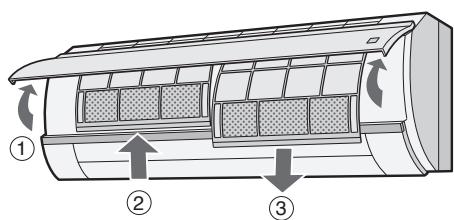

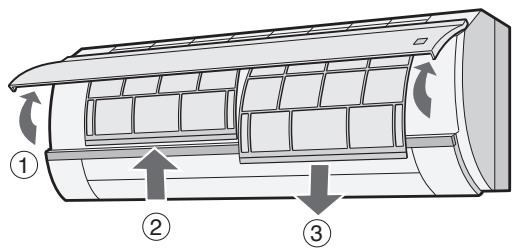

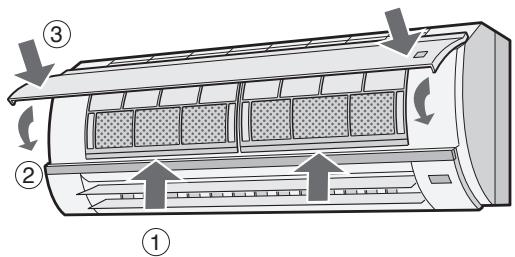

1 Retirer les filtres à air.

Ouvrir le panneau d'ouverture. (2) Pousser les filtres à air légèrement vers le haut pour les déverrouiller. ③ Tirer les filtres à air vers le bas pour les démonter.

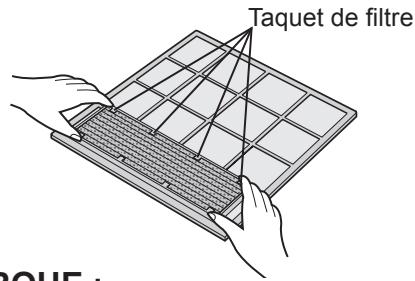

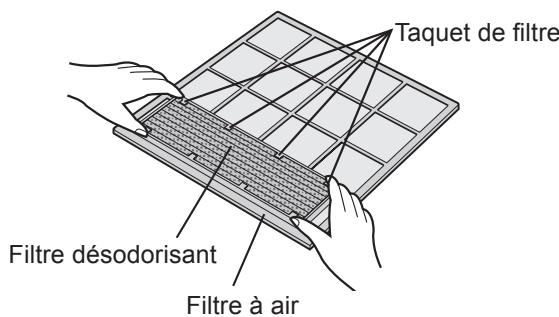

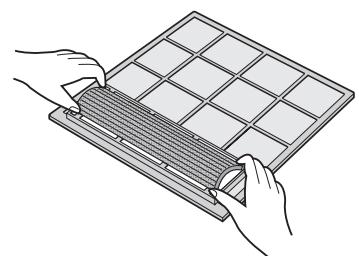

2 Placer le filtre désodorisant sous les taquets de filtre situés sur le filtre à air.

Réinstaller les filtres à air.

Réinstaller les filtres à air dans leur position de départ. Fermer le panneau d'ouverture. Appuyer fermement sur la flèche située sur le panneau pour le verrouiller.

Précautions

• Les filtres sont emballés dans un sac en plastique scellé afin de préserver leur capacité de collecte de la poussière.

Ne pas ouvrir le sac avant l'utilisation des filtres. (Sinon, la durée de vie des filtres sera plus courte.)

• Ne pas exposer les filtres directement à la lumière du soleil. (Sinon, ils pourraient se dégrader.)

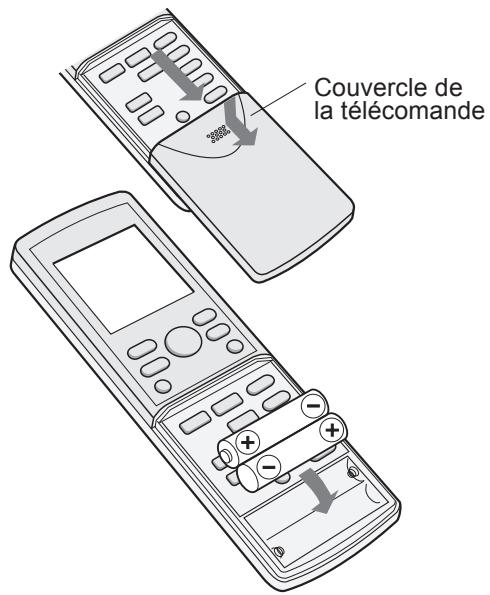

Charger les batteries utilisation de deux piles de format AAA (R03).

1 Retirer le couvercle de la télécommande. 2 Insérer les piles dans le compartiment, en s'assurant que les polarités (+) et (-) sont alignées correctement.

• L'affichage indique "AM 6:00" lorsque les piles sont insérées correctement.

Remettre le couvercle en place.

Remarques :

• La durée de service des piles est d'environ un an dans des conditions d'utilisation normales.
• Lors du remplacement des piles, toujours remplacer les deux piles en même temps, et s'assurer qu'elles sont du même type.
• Si la télécommande ne fonctionne pas correctement après le remplacement des piles, vérifier les piles et les remettre en place 30 secondes plus tard.
• Si l'appareil ne sera pas utilisé pendant une longue période, enlever les piles de la télécommande.

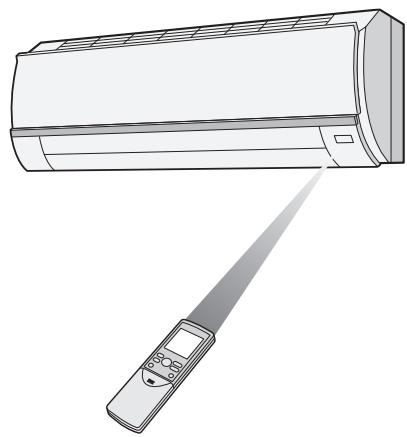

Comment utiliser la telecommande

Pointer la télécommande vers la fenêtre de réception du signal de l'appareil et appuyer sur la touche désirée. L'appareil émet un bip lorsqu'il reçoit le signal.

• S'assurer qu'il n'y a pas de rideau ou d'autre objet entre la télécommande et l'appareil.
• La télécommande peut envoyer des signaux d'une distance de 7 mètres.

Attention

• Ne pas exposer la fenêtre de réception du signal aux rayons directs du soleil, étant donné qu'ils peuvent générer son dysfonctionnement. Si la fenêtre de réception du signal est exposée aux rayons directs du soleil, tirer le rideau pour bloquer la lumière.
• Le fait d'utiliser une lampe fluorescente avec un démarreur rapide dans la même pièce risque de créer des interférences avec la transmission du signal.
• L'appareil peut être affecté par les signaux transmis par la télécommande d'un téléviseur, d'un magnétoscope ou d'un autre équipement utilisé dans la même pièce.
• Ne pas laisser la télécommande exposée aux rayons directs du soleil ou près d'un radiateur. Protéger également l'appareil et la télécommande contre l'humidité et les chocs qui peuvent décolorer ou endommager l'appareil.

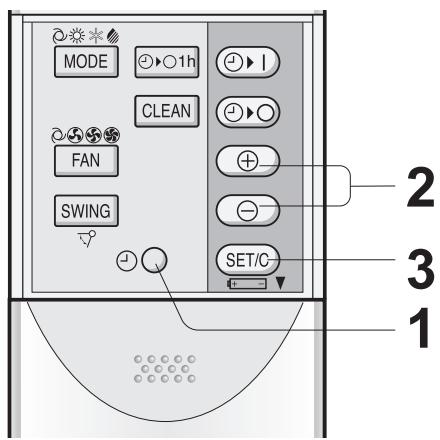

Regler l'heure actuelle de l'horloge

Il y a deux modes d'horloge : le mode 12 heures et le mode 24 heures.

5 heures de l'après-midi

Horloge	Affichage
Mode 12 heures	PM 5:00
Mode 24 heures	17:00

Pour régler le mode 12 heures, appuyer une fois sur la touche d'HORLOGE dans la première étape.

Pour régler le mode 24 heures, appuyer deux fois sur la touche d'HORLOGE durant la première étape.

2 Appuyer sur la touche d'avance du temps ou de recul de temps pour régler l'heure courante.

• Maintenir la touche enfoncée pour avancer ou reculer rapidement l'affichage de l'heure. 2 Appuyer sur la touche SET/C.
• Les deux points (:) clignotent pour indiquer que l'horloge fonctionne.

Remarque :

• L'heure courante ne peut pas être réglée lorsque la minuterie fonctionne.

Fonctionnement de BASE

Appuyer sur la touche MODE pour sélectionner le mode de fonctionnement.

AUTO

CHAUF-

FRAIS

SEC

FAGE

2 Appuyer sur la touche MARCHE/ARRET pour commencer l'utilisation.

• Le voyant rouge de MARCHE ( [ ] ) s'allume sur l'appareil.

3 Appuyer sur la touche de THERMOSTAT pour régler la température souhaitée.

Mode AUTO/SEC

• La température peut être modifiée par incréments de 1°C dans un intervalle de 2°C supérieur à 2°C inférieur à la température automatiquement déterminée par le climatiseur.

(Example :

1°C supérieur)

Mode frais/chauffage

• La température peut être régulée dans un intervalle de 18 à 32°C.

(Example :

2°C inférieur)

Appuyer sur la touche FAN pour régler la vitesse désirée du ventilateur.

AUTO

FAIBLE

BASSE

HAUTE

• En mode SEC, la vitesse du ventilateur est pré-réglée sur AUTO et ne peut pas être modifiée.

Pour éteindre l'appareil, appuyer à nouveau sur la touche MARCHE/ARRET.

• Le voyant rouge de MARCHE s'éteint sur l'appareil.

Conseils à PROPOS du mode AUTO

En mode AUTO, les réglages de température et de mode sont sélectionnés automatiquement selon la température de la pièce et la température extérieure lorsque l'appareil est allumé.

Modes et réglages de température Les chiffres entre ( ) sont les réglages de température

Pendant le fonctionnement, si la température extérieure varie, les réglages de température glisseront automatiquement comme indiqué sur le tableau.

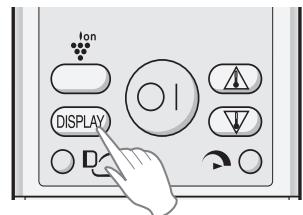

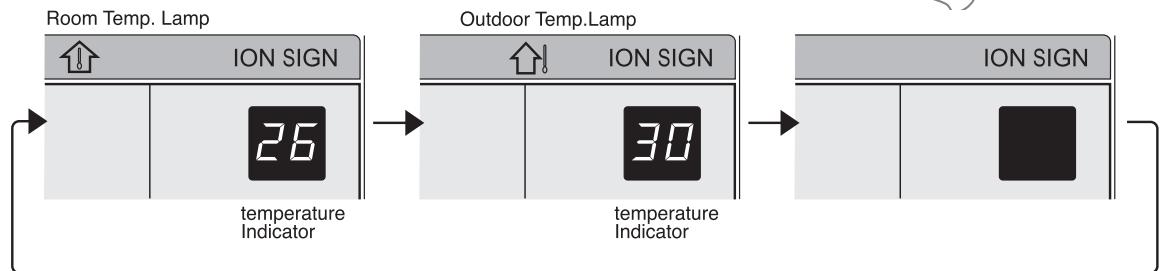

Conseils à PROPOS du panneau d'indicateurs

Le panneau d'indicateurs change chaque fois que la touche DISPLAY est enfoncée de la manière suivante.

La température de la pièce est affichée.

La température extérieure est affichée.

Pas d'affichage.

Remarques :

• Les températures affichées sont des estimations approximatives et peuvent être différentes des températures réelles.
• Gammes d'affichage de température Température de la pièce: 0^ 40^ (L est affiché lorsque la température est moins de 0°C et H, lorsqu'elle est supérieure à 40°C )

Température extérieure: -9^ 45^ (L est affiché lorsque la température est moins de -9°C et H, lorsqu'elle est supérieure à 45°C )

• -- est affiché pendant les 60 premières secondes de fonctionnement pendant que les températures sont détectées.
• Seule la température de la pièce peut être affichée pendant 5 secondes lorsque l'appareil n'est pas en route.
• Pendant l'opération de NETTOYAGE AUTO, le panneau d'affichage indique la durée restante. La température de la pièce ainsi que la température externe ne seront pas affichées même si vous appuyez sur la touche DISPLAY.

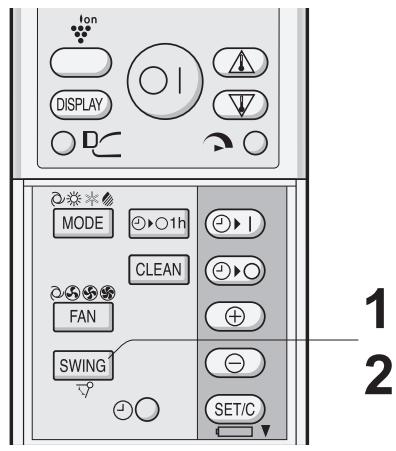

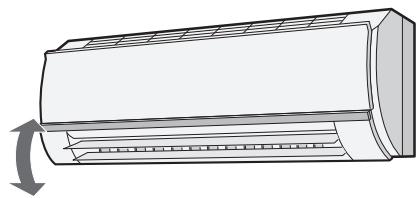

DEBIT D'air vertical

1 Appuyer une fois sur la touche SWING de la télécommande.

• Le volet de réglage vertical d'aération change continuellement d'angle.

2 Appuyer à nouveau sur la touche SWING lorsque volet de réglage vertical est à la position désirée.

• Le volet d'aération s'arrête de se déplacer dans l'intervalle indiqué sur le schéma.
• La position ajustée sera mémorisée et réglée automatiquement à la même position lors de l'utilisation suivante.

Intervalle de réglage

Modes FRAIS et SEC

Mode CHAUFF

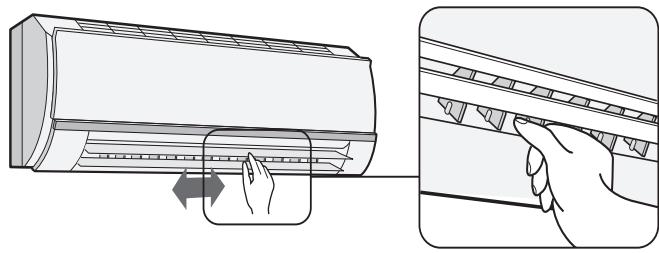

Direction horizontal du DEBIT d'air

Tenir le volet de réglage horizontal de l'aération comme indiqué sur le schéma et ajuster la direction du débit d'air.

Attention

Ne jamais essayer d'ajuster les volets de réglage de début d'air vertical manuellement.

• Un réglage manuel du volet de réglage vertical peut provoquer un mauvais fonctionnement de l'appareil lorsque la télécommande est utilisée pour le réglage. Lorsque le volet de réglage vertical est positionné à la position la plus BASSE en mode FRAIS ou en mode SEC pendant une période prolongée, une condensation risque de se produire.

Ne pas placer le volet de réglage horizontal en position extrême de gauche ou de droite en mode FRAIS lorsque la vitesse du ventilateur est placée sur "FAIBLE ( Ⓞ)" pendant une longue durée.

De la condensation risque de se former sur les volets d'aération.

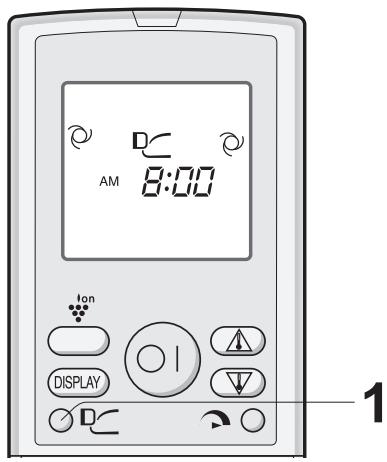

Appuyer sur la touche de DÉBIT D'AIR PROGRESSIF pendant le refroidissement ou le mode sec lorsque l'on ne veut pas sentir d'air froid. Le volet de réglage vertical est tourné de manière oblique vers le haut pour envoyer l'air frais vers le plafond.

Appuyer sur la touche pendant l'opération de chauffage. Le volet de réglage vertical est dirigé vers le bas afin d'envoyer l'air chaud directement sur vous pour qu'il vous réchauffe.

Pendant le fonctionnement, appuyer sur la touche de DEBIT D'AIR PROGRESSIF.

• La télécommande affiche "L".

Pour annuler

Appuyer sur la touche de DEBIT D'AIR PROGRESSIF.

Remarques :

• Le paramétrage DEBIT D'AIR PROGRESSIF est annulé lorsque l'on appuie sur la touche PLEIN REGIME alors que le DEBIT D'AIR PROGRESSIF est activé.
• Si l'on peut un DEBIT D'AIR PROGRESSIF en mode PLEIN REGIME, appuyer sur la touche de DEBIT D'AIR PROGRESSIF pendant le fonctionnement à PLEIN REGIME.

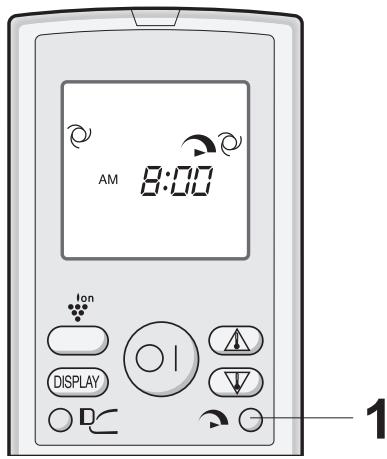

Fonctionnement a PLEIN REGIME

Dans ce mode de fonctionnement, le climatiseur fonctionne à plein régime pour rafraîchir ou réchauffer l'atmosphère de la pièce si rapidement que vous pouvez vous contenter de le mettre en marche juste au moment où vous rentrez chez vous.

Pour activer le fonctionnement en PLEIN REGIME, appuyer sur la touche PLEIN REGIME pendant le fonctionnement.

• La télécommande affiche "O".
• L'affichage de température s'éteint.
• Le voyant vert de PLEIN REGIME ( ) de l'appareil s'allumera.

Pour annuler

Appuyer à nouveau sur la touche PLEIN REGIME.

• Le fonctionnement en PLEIN REGIME est également annulé lorsque le mode de fonctionnement est modifié ou quand l'appareil est éteint.
• Le voyant vert de PLEIN REGIME sur l'appareil va s'éteindre.

Remarque:

• Pendant le fonctionnement à PLEIN REGIME, vous ne pouvez pas régler la température ni la vitesse du ventilateur.

Fonctionnement du PlasmacLuster

L'utilisateur Plasmacluster à l'intérieur du climatiseur va délivrer des ions dans la pièce. Une même quantité d'ions négatifs et positifs permettent de réduire la quantité de champignons de moisissure formés dans l'air.

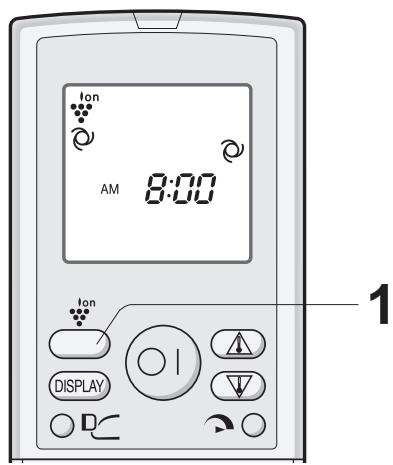

1 Pendant le fonctionnement, appuyer sur la touche PLASMACLUSTER.

La télécommande affiche "on". - Le voyant bleu de PLASMACLUSTER s'allume sur l'appareil.

Pour annuler

Appuyer à nouveau sur la touche PLASMA-CLUSTER.

• Levoyant de PLASMACLUSTER sitié sur l'appa-reil s'eteindra.

Remarques :

• Le réglage du fonctionnement du PLASMACLUSTER sera mémorisé et fonctionnera dans le même mode, à la prochaine activation du climatiseur.
• Pour éteindre le voyageant de PLASMACLUSTER, appuyer sur la touche DISPLAY.
• Lorsqu'on appuie sur la touche PLASMACLUSTER alors que l'appareil ne fonctionne pas, le fonctionnement de PLASMACLUSTER démarrera sans le mode de climatisation de l'air (c-à-d, CHAUFFAGE ou REFROIDISSEMENT).

Le symbole de mode sur la télécommande disparaît et la vitesse du ventilateur ne pourrait pas être réglée sur AUTO.

La fonction de NETTOYAGE AUTOMATIQUE permet de réduire la prolifération des moisissures dans l'air, et de sécher l'intérieur du climatiseur grâce aux ions Plasmacluster. Cette opération est accompagnée du mode VENTILATEUR ou CHAUFF. Utiliser cette opération à chaque changement de saison.

Les champignons de moisissure déjà présents ne peuvent pas être éliminés par cette opération.

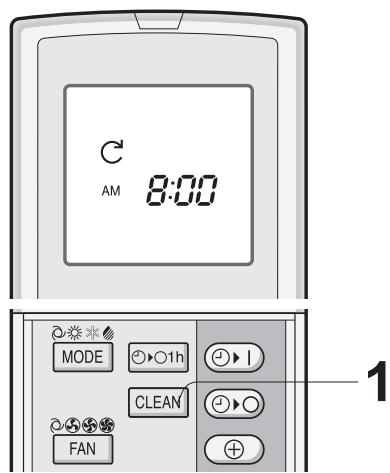

Appuyer sur la touche CLEAN lorsque l'appareil n'est pas en marche.

• La télécommande affiche "C".
• Le voyant bleu de PLASMACLUSTER s'allume sur l'appareil.
• L'appareil s'arrête de fonctionner au bout de quarante minutes.
• Le temps de fonctionnement restant sera indiqué sur le VOYANT DE TEMPERATURE de l'unité intérieure en nombre de minutes décroissant.

Remarque:

Appuyer sur la touche CLEAN.

Enfin appuyer à nouveau sur la touche MARCHE/ARRET pour éteindre l'appareil.

• Le voyant bleu de PLASMACLUSTER situé sur l'appareil s'éteindra.
• Pendant l'opération de NETTOYAGE AUTOMATIQUE vous ne pouvez pas régler la température, la vitesse du ventilateur, le sens du débit d'air et la minuterie.

ARRET Apres une HEURE

Lorsque la minuterie d'ARRET APRES UNE HEURE est activée, l'appareil s'arrête de fonctionner après une heure.

Appuyer sur la touche d'ARRET APRES UNE HEURE.

La télécommande affiche - Le voyant orange de MINUTERIE ( ( 1 0 ) ) s'allume sur l'appareil. L'appareil s'arrête après une heure.

Pour annuler

Appuyer sur la touche d'annulation de la minuterie (SET/C).

• Le voyant orange de MINUTERIE (Ⓞ) s'éteint sur l'appareil.

Enfin appuyer à nouveau sur la touche MARCHE/ARRET pour éteindre l'appareil.

• Levoyant rouge de MARCHE (®) et levoyant orangé de MINUETRIE (®) s'éteignent sur l'appareil.

Remarques :

• Le fonctionnement de la minuterie d'ARRET APRES UNE HEURE a la priorité sur les fonctions MARCHE DE LA MINUTERIE et ARRET DE LA MINUTERIE.
• Lorsque la minuterie d'ARRET APRES UNE HEURE est réglée pendant que l'appareil ne fonctionne pas, l'appareil fonctionne pendant une heure avec la condition réglée précédemment.
• Si l'on peut utiliser l'appareil une autre heure avant que la minuterie d'ARRET APRES UNE HEURE soit activée, appuyer à nouveau sur la touche d'ARRET APRES UNE HEURE pendant l'utilisation.
• Si MARCHE DE LA MINUTERIE et/ou ARRET DE LA MINUTERIE sont réglés, la touche d'ANNULATION DE LA MINUTERIE annule chaque réglage.

Remarque:

Avant de régler la minuterie, s'assurer que l'horloge est réglée correctement à l'heure courante.

Minuterie desactivee

1 Appuyer sur la touche d'ARRET DE LA MINUTERIE ( ①>○ ). 2 Levoyant ARRET DE LA MINUTERIE commence à clignoter ; appuyer sur la touche d'AVANCE DU TEMPS ou de RECUL DE TEMPS pour régler l'heure courante. (L'heure peut être réglée par incréments de 10 minutes.) 3 Pointer la télécommande sur la fenêtre de réception du signal de l'appareil et appuyer sur la touche de REGLAGE DE LA MINUTERIE (SET/C).

• Le voyant orange de MINUTERIE ( ① ) s'allume sur l'appareil.
• L'appareil émet un bip lorsqu'il reçoit le signal.

Conseils a PROPOS de l'arret de la minuterie

Lorsque le mode ARRET DE LA MINUTERIE est activé, la température est automatiquement régée afin d'éviter que la pièce ne soit ni trop chaude, ni trop froide lors de votre sommeil. (Fonction de veille automatique)

Mode frais/sec :

• Une heure après le début du fonctionnement, la température augmente de 1°C plus haut que le réglage original du thermostat.

Mode de chauffage :

• Une heure après le début du fonctionnement, la température chute de 3°C plus bas que le réglage original du thermostat.

Pour annuler le mode minuterie

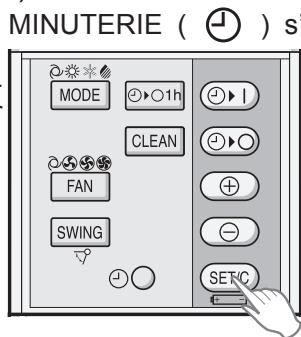

Appuyer sur la touche d'ANNULATION DE LA MINUTERIE (SET/C).

Le voyant orange de s'éteint sur l'appareil. L'heure d'horloge courte sera affichée sur la télécommande.

Remarque:

• Si MARCHE DE LA MINUTERIE, ARRET DE LA MINUTERIE ou ARRET APRES UNE HEURE est réglé, la touche d'ANNULATION DE LA MINUTERIE annule tous les réglages.

Pour modifier le reglage d'heure

Annuler d'abord le réglage MINUTERIE, puis le régler à nouveau.

MARCHE de la minuterie

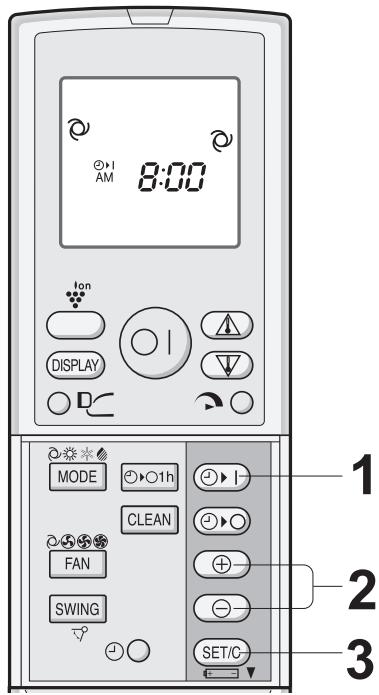

1. Appuyer sur la touche MARCHE DE LA MINUTERIE ( ① | ). 2. Levoyant MARCHE DE LA MINUTERIE commence à clignoter ; appuyer sur la touche d'AVANCE DU TEMPS ou de RECUL DE TEMPS pour régler l'heure courante. (L'heure peut être réglée par incréments de 10 minutes.) 3. Pointer la télécommande sur la fenêtre de réception du signal de l'appareil et appuyer sur la touche de REGLAGE DE LA MINUTERIE (SET/C). - Levoyant orange de MINUTERIE ( ① ) s'allume sur l'appareil. L'appareil émet un bip lorsqu'il reçoit le signal. 4. Sélectionner la condition de fonctionnement. 5. L'appareil s'allume avant l'heure réglée afin de permettre à la pièce d'atteindre la température désirée à l'heure programmée. (Fonction de réveil)

Utilisation combinees des minuteries marche/arret

On peut utiliser les minuteries MARCHE et ARRET combinées.

Si l'on peut arrêter le fonctionnement à 11:00 p. m. et le reprendre plus tard (avec les mêmes réglages de mode et de température) pour amener la température ambience au niveau désiré vers 7:00 a. m.

1 Régler ARRET DE LA MINUETRIE à 11:00 p. m. pendant le fonctionnement. 2 Régler MARCHE DE LA MINUTERIE à 7:00 a. m.

La flèche (▼ ou ▲) entre le voyant MARCHÉ DE LA MINUTERIE et le voyant ARRET DE LA MINUTERIE montre quelle minuterie sera activée en premier.

Remarques :

• On ne peut pas programmer les minuteries MISE EN MARCHE et ARRET pour faire fonctionner l'appareil à différentes températures ou d'autres réglages.
• Chaque minuterie peut être programmée pour être activée avant l'autre.

Mode auxiliaire

Utiliser ce mode si la télécommande n'est pas disponible.

Pour allumer

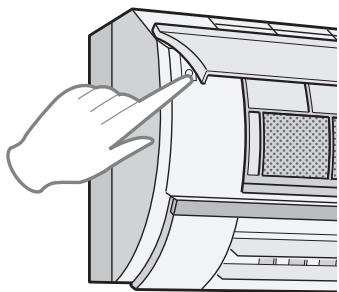

Soulever le panneau avant de l'unité intérieure et appuyer sur la touche AUX. du panneau de commande.

• Le voyant rouge de MARCHE ( [ ] ) s'allume sur l'appareil et l'appareil commence à fonctionner en mode AUTO.
• La vitesse du ventilateur et le réglage de température sont en position AUTO.

Pour eteindre

Appuyer à nouveau sur la touche AUX. du panneau de commande. Le voyant rouge de MARCHE s'éteint sur l'appareil.

Remarque:

Si la touche AUX. est enfoncée pendant le fonctionnement normal, l'appareil s'éteint.

Entretien

S'assurer de débrancher le cordon d'alimentation de la prise murale ou couper le disjoncteur avant d'effectuer les travaux d'entretien.

Nettoyage des filtres

Les filtres à air doivent être nettoyés toutes les deux semaines.

① Soulever le panneau d'ouverture. ② Pousser les filtres à air légèrement vers le haut pour les déverrouiller. ③ Tirer les filtres à air vers le bas pour les retirer.

3 RETIRER LES FILTRES DESODORI-SANTS DES Filtres A AIR 4 NETTOYER LES FiltRES

Utiliser un aspirateur pour éliminer la poussière. Si les filtres sont encrassés, les laver avec de l'eau chaude et un détergent doux. Sécher les filtres à l'ombre avant de les remettre en place.

5 REMETTRE EN PLACE LES FILTRES DESODORISANTS

6 REINSTALLER LES FILTRES

① Réinstaller les filtres dans leurs positions d'origine. ② Fermer le panneau avant. ③ Appuyer fermement sur la flèche située sur le panneau pour le verrouiller.

Nettoyer l'appareil et la telecommande

• Essuyer avec un chiffon doux.
• Ne pas éclabousser de l'eau ou verser de l'eau dessus. Cela peut provoquer un choc électrique ou endommager l'appareil.
• Ne pas utiliser de l'eau chaude, un diluant, des poudres abrasives ou des solvants forts.

Entretien apres la SAISON de climatisation

1 Faire fonctionner l'appareil en mode de NETTOYAGE AUTOMATIQUE pour permettre au mécanisme d'être séché complètement. 2 Arrêter le fonctionnement et débrancher l'appareil. Couper le disjoncteur, si on en a un exclusivement pour le climatiseur. 3 Nettoyer les filtres, puis les réinstaller.

Entretien avant la SAISON de climatisation

1. S'assurer que les filtres à air ne sont pas encrassés. 2. S'assurer qu'aucun objet ne bloque l'entrée ou la sortie d'air. 3. Vérifier périodiquement l'usure du rack de montage extérieur afin de s'assurer qu'il est fermement mis en place.

Nettoyage de filtre desodorisant

Le filtre devrait être remplacé tous les 3 6 mois.

1 RETIRER LE FITLRE A AIR 2 NETTOYER LE FILTR DESODORISANT

1 Retirer le filtre désodorisant du filtre à air. 2 Tremper le filtre désodorisant dans une dilution de détergent doux pendant 10 à 20 minutes. 3 Placer le filtre désodorisant propre sous les butées de filtre situées sur le filtre à air.

3 REMETTRE EN PLACE LE FILTRE À AIR.

Remarque :

• Le remplacement est nécessaire tous les 3 ans, car la capacité à désodoriser diminue au fil du temps. Le nouveau contrôle est disponible chez votre revendeur le plus proche.

Filtre de rechange : Type AZ-F900G

Mise au rebut des filtres

Veuillez toujours suivre les lois et règlements en vigueur lors de la mise au rebut des filtres.

Matériaux Presents dans le FILTRE DESODORISANT :

• Polyester

AUTRES remarques sur le fonctionnement

GAMME DE TEMPERATURES DE SERVICE

		TEMP. INT.	TEMPE. EXT.
REFROIDIS-SEMENT	limite supérieure	32°C	46°C
	limite inférieure	21°C	-10°C
CHAUFFAGE	limite supérieure	27°C	24°C
	limite inférieur	20°C	-15°C

• Le dispositif de protection intégré peut empêcher cette unité de fonctionner quand celle-ci est utilisée hors de cette portée.
• De la condensation peut se former sur la sortie d'air si cette unité fonctionne continuellement en mode FRAIS ou SEC et que l'humidité dépasse les 80 pour-cent.

En cas de PANNE de courant

Ce climatiseur est équipée d'une fonction de mémoire pour enregistrer les réglages en cas d'une panne de courant.

Lorsque le courant est rétabli, l'appareil redémarrera automatiquement avec les mêmes réglages qui étaient actifs avant la panne de courant, excepté les réglages de la minuterie.

Si les minuteries ont été réglées avant une panne de courant, elles ne nécessitent pas d'être réglées à nouveau lorsque le courant est rétabli.

Fonction de prechauffage

En mode CHAUFFAGE, le ventilateur intérieur risque de ne pas démarrer pendant deux à cinq minutes après l'allumage de l'appareil pour éviter que de l'air froid soit soufflé de l'appareil.

Fonction de degivrage

• Lorsque de la glace se forme sur l'échangeur de chaleur dans l'unité extérieure en mode CHAUFFAGE, un dégivrage automatique fournit la chaleur pendant environ 5 à 10 minutes pour éliminer la glace. Pendant le dégivrage, les ventilateurs intérieur et extérieur s'arrêtent de fonctionner.
• Après le dégivrage, l'appareil reprend automatiquement le fonctionnement en mode CHAUFFAGE.

Rendement de chauffe

L'appareil utilise une pompe à chaleur qui aspire la chaleur de l'air extérieur et la libère dans la pièce. La température extérieure de l'air affecte ainsi considérablement le rendement de chauffe. - Si le rendement de chauffe est réduit à cause de températures extérieures basses, utiliser un chauffage d'appoint. Il faut du temps pour préchauffer et chauffer toute la pièce, à cause du système de circulation d'air forcé.

Conseils sur les economies d'energie

Quelques méthodes simples sont décrites ci-dessous pour économiser de l'énergie lorsque le climatiseur est utilisé.

Regler la temperature appropriee

• Le fait de régler le thermostat à une température de 1°C supérieure à celle de la température souhaitée en mode FRAIS et de 2°C inférieure en mode CHAUFFAGE permet une économie d'environ 10 pour-cent de sa consommation électrique.
• Le fait de régler la température à un niveau inférieur au nécessaire pendant la climatisation augmente la consommation électrique.

Bloquer les RAYONS directs du SOLEIL et EVITER les courants d'air

• Le fait de bloquer les rayons directs du soleil pendant la climatisation réduira la consommation électrique.
• Fermer les fenêtres et les portes pendant les opérations de refroidissement et de chauffage.

Debrancher le CORDON d'alimentation lorsque l'appareil n'est PAS utilise pendant une periode prolongee

L'unité intérieure continue à consommer une faible quantité de courant lorsqu'elle ne fonctionne pas.

Avant d'appeler le service apres-vente

Les conditions suivantes ne signifient pas un mauvais fonctionnement de l'appareil.

L'APPAREIL NE FONCTIONNE PAS L'appareil ne fonctionne pas s'il est allumé im-médiatement après sa mise hors circuit. L'ap- pareil ne fonctionne pas immédiatement après le changement de mode. Cela sert à protégger le mé- canisme interne. Attende 3 minutes avant de faire fonctionner l'appareil.	LEGER BRUISSEMENT Le bruit de bruissement doux est produit par le ré-frigérant se propagateant à l'intérieur de l'appareil.
	VAPEUR D'EAU • Dans les modes FRAIS et SEC, de la vapeur d'eau peut parfois être constatée à la bouche de sortie d'air en raison de la différence entre la température ambiente et celle de l'air dé-gagé par l'appareil. • En mode CHAUFFAGE, de la vapeur d'eau risque de s'échapper de l'unité extérieure pendant le dégivrage.
L'APPAREIL N'ENVOIE PAS D'AIR CHAUD L'appareil est en cours de préchauffage ou de dé- givrage.
ODEURS Des odeurs de moquette et de meubles qui entrent dans l'appareil et des odeurs des com- posants internes du climatiseur au début de l'installation peuvent être dégagées de l'appareil.	L'UNITE EXTERIEURE NE S'ARRETE PAS Après l'accet du fonctionnement, l'unité extéri- eure fait tourner le ventilateur pendant environ une minute pour refroidir l'appareil.
BRUIT DE CRAQUEMENT L'appareil risque de produit un bruit de croquement. Ce son est général par la friction du panneau avant et par la dilatation ou la connexion des autres composants suite à une variation de température.	ODEUR EMISE PAR LA SORTIE D'AIR DU PLASMACLUSTER Cette odeur est celle de l'ozone général par le générateur d'ions plasma Plasmacluster. La densité d'ozone est très faible et n'affectora pas votre santé. L'ozone dispersée dans l'air se décomposera rapidement et sa densité dans lapiece n'augmentera pas.
UN FAIBLE BOURDONNEMENT EST EMIS Ce son se fait entendre lorsque l'appareil générale des groupes d'ions plasma.

Si l'appareil semble mal fonctionner, vérifier les points suivants avant de faire appel au service après-vente.

SI L'APPAREIL NE FONCTIONNE PAS

Vérifier si le disjoncteur a été déclenché ou si le fusible est grillé.

SI L'APPAREIL NE REFROIDIT PAS (OU NE CHAUFFE PAS) LA PIECE CORRECTEMENT
Vérifier les filtres. S'ils sont en-crassés, les nettoyer.	Vérifier l'unité extérieure pour s'assurer que rien ne bloque l'en-trée ou la sortie d'air.	Vérifier si le thermostat est ré-glé correctement.
S'assurer que les fenêtres et les portes sont bien fermées.	La présence d'un grand nombre de personnes dans la pierce peut empêcher que l'appareil attigne la température désirée.	Vérifier si des apparciels qui générent de la chaleur fonction- nent dans la pierce.

SI L'APPAREIL N'ARRIVE PAS A RECEVOIR LE SIGNAL DE TELECOMMANDE
Vérifier que les piles de la télé-commande ne sont pas usagées ou faibles.	Essayer d'envoyer à nouveau le signal avec la télécommande pointée correctement vers la fenêtre de réception du signal de l'appareil.	Vérifier si les piles de la télé-commande sont mises en place et si elles sont alignées correctement selon leur polar-

Demander une intervention lorsque le VOYANT DE TEMPERATURE situé sur le panneau de voyants clignote.
