FORLANE - Radiateur électrique SAUTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur électrique stéatite + film programmable, version horizontale
Dimensions (approx.)	600 x 400 x 100 mm (selon puissance)
Poids (approx.)	10 à 15 kg selon puissance
Alimentation	230 V, 50 Hz
Puissance	1500 W ou 2000 W selon modèle
Indice de protection	IP24
Classe électrique	Classe II (double isolation)
Modes de chauffage	Confort, Eco, Programm, Hors Gel (7 °C)
Programmation	Interne hebdomadaire (pas horaire) ou externe par fil pilote
Fonctions d'économie d'énergie	Auto-Adapt (détection présence/absence), détection ouverture/fermeture fenêtre, Eco Indicateur
Verrouillage des commandes	Oui (touches ◄ + OK)
Entretien et nettoyage	Dépoussiérer grilles 2 fois/an ; nettoyer avec chiffon humide, pas de produits abrasifs
Sécurité	Protection contre surchauffe, ne pas couvrir, double isolation
Pièces détachées et réparabilité	Réparation par SAV (tél. [phone]) ou en magasin ; pièces détachées livrables
Marque	SAUTER

FOIRE AUX QUESTIONS - FORLANE SAUTER

Comment mettre en marche le radiateur FORLANE ?

Appuyez sur la touche OK. L'écran s'allume et affiche la température de confort par défaut (19 °C). Si l'écran est éteint, appuyez sur n'importe quelle touche pour l'activer.

Comment régler la température souhaitée ?

En mode Confort, utilisez les touches + et - pour modifier la température par pas de 0,5 °C. Validez avec OK. Attendez au moins 6 heures pour que la température se stabilise.

Que faire si le radiateur ne chauffe pas ?

Vérifiez que le mode sélectionné n'est pas Eco ou Hors Gel. Assurez-vous que les disjoncteurs sont enclenchés et que le délesteur n'a pas coupé l'alimentation. Contrôlez aussi que la température ambiante n'est pas déjà atteinte.

Comment programmer les périodes de chauffe (mode PROG) ?

Accédez aux réglages avec la touche J, choisissez PROG: Interne. Sélectionnez un jour puis ajustez les plages horaires (Confort ou Eco) avec les touches +, - et les flèches gauche/droite. Validez avec OK.

Que signifie le voyant Eco Indicateur ?

L'Eco Indicateur vous aide à choisir une température éco-responsable. Si la flèche noire est sur le pictogramme vert, vous êtes à la température recommandée (19 °C). Plus elle est haute (orange/rouge), plus la consommation est élevée.

Comment activer la fonction Auto-Adapt ?

Appuyez sur la touche Auto-Adapt. L'icône ⋆) s'affiche et le message «Dét Présence ON» apparaît. L'appareil ajuste automatiquement le chauffage en fonction de votre présence.

Comment nettoyer le radiateur ?

Avant tout nettoyage, éteignez l'appareil (appui long sur OK jusqu'à «OFF»). Dépoussiérez les grilles avec un aspirateur ou une brosse deux fois par an. Nettoyez l'extérieur avec un chiffon humide – n'utilisez jamais de produits abrasifs ou solvants.

Comment verrouiller les commandes pour éviter les manipulations ?

Maintenez enfoncées simultanément les touches ◄ (flèche gauche) et OK pendant quelques secondes. Un cadenas apparaît à l'écran. Pour déverrouiller, répétez la même opération.

Que faire en cas d'absence prolongée (plus de 24 h) ?

Activez le mode Hors Gel en appuyant plusieurs fois sur les flèches gauche/droite jusqu'à sélectionner le pictogramme ❄, puis validez avec OK. L'appareil maintient une température d'environ 7 °C.

Comment contacter le service après-vente SAUTER ?

Appelez SAUTER SERVICE au 0977424242 (appel non surtaxé). Munissez-vous des références de l'appareil (sur l'étiquette côté droit), de la température ambiante et du réglage en cours.

MODE D'EMPLOI FORLANE SAUTER

Radiateur stéatite + film programmable

Modèle version horizontale

CHAUFFAGE

CHAUFFE·EAU

CLIMATISATION

VENTILATION

Installation

Installation de l'appareil

page 2

Le boîtier de commande

page 4

Utilisation

Mettre en marche votre radiateur

page 5

Mettre en veille votre radiateur

page 5

Choisir votre mode de chauffage

page 6

Régler le jour, l'heure et la langue

page 6

Chauffer votre pièce : utilisation du mode confort

page 7

Abaisser la température de votre pièce : utilisation du mode Eco

page 9

Programmer votre période de chauffe : utilisation du mode PROG

page 11

M'absenter plus de 24 heures : utilisation du mode Hors Gel

page 14

Utiliser les fonctions d'économie d'énergie

page 15

L'indicateur de consommation

page 16

Verrouiller les commandes

page 17

Le D'élestage

page 17

Entretien

page 17

Retour au réglage de base usine

page 18

En cas de problème

page 18

Annexe

page 19

Nous vous remercions d'avoir choisi cet appareil et de nous avoir ainsi témoigné votre confiance. Le radiateur que vous venez d'acquérir a été soumis à de nombreux tests et contrôles afin d'en assurer la qualité et ainsi vous apporter une entière satisfaction.

Quelques conseils :

Lisez la notice avant de commencer l'installation de l'appareil afin de répondre aux prescriptions normatives.

Vérifiez la tension d'alimentation et coupez le courant avant le raccordement de l'appareil.

Conservez la notice, même après l'installation de l'appareil.

Caractéristiques de l'appareil :

CAT C : Appareil satisfaisant à la norme NF Électricité Performance.

IP24 : Appareil protégé contre les projections d'eau.

Classe II : Double isolation (pas de raccordement à la terre).

: Appareil conforme à la directive Européenne 2002/96/CE (DEEE).

Installation

Votre appareil est livré avec son support mural. Le choix des vis et des chevilles dépend cependant de la nature de votre mur et il vous appartient de valider que vous utiliserez les vis et chevilles adaptées en fonction du poids de l'appareil.

Nous vous recommendons néanmoins d'utiliser des chevilles supportant chacune un poids minimum de 40 kg.

Pour faciliter le raccordement, cet appareil a été conçu afin qu'il tienne bout le temps du raccordement et de la pose du support mural.

Une fois l'appareil posé, vous pouvez retirer le support mural, qui vous servira de gabarit pour le perçage des trous.

Nous vous recommendons de porter à deux les appareils 1500 et 2000 W.

Règles d'installation

Cet appareil a été conçu pour être installé dans un local résidentiel.

L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15100 pour la France).

Respectez les distances minimales avec l'ameublement pour l'emplacement de l'appareil (cf. schéma 1).

Si vous avez un revêtement mural posé sur mousse, il faut mettre une cale sous le support de l'appareil d'épaisseur égale à celle de la mousse afin de conserver un espace libre derrière pour ne pas perturber sa régulation.

Ne pas installer l'appareil : (schéma 2)

• Dans un courant d'air susceptible de perturber sa régulation (sous une Ventilation Mécanique Centralisée, etc...)
• Sous une prise de courant fixe.
• Dans le volume 1 des salles de bains.

Les appareils utilisés dans les salles de bains doivent être installés de façon telle que les interrupteurs et autres dispositifs de commande de l'appareil ne puissent être touchés par une personne dans la baignoire ou la douche.

Pour le bon fonctionnement de l'appareil, veillez à ne rien placer devant le capteur.

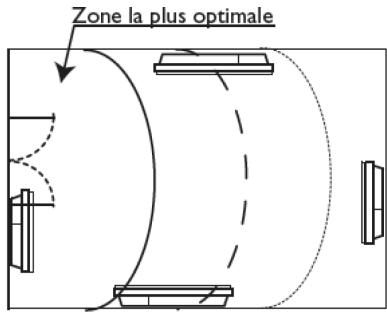

Préconisations d'installation :

Le système Auto-Adapt breveté a fait l'objet de nombreux tests garantissant son bon fonctionnement. Ainsi, la présence ou l'absence des occupants dans la pièce est déterminée par le recoupement de deux informations différentes afin d'assurer une détection uniquement quand cela est juste nécessaire.

Pour cela, il convient d'installer votre appareil de manière à ce que la détection se fasse de manière optimale (ex : ne pas installer derrière un canapé, un lieu de passage fréquent comme un couloir,...).

Néanmoins, si tel est le cas, vous pouvez désigner d'enclencher ou pas cette fonction par un simple appui sur la touche Auto-Adapt.

vuede profil

vuede dessus

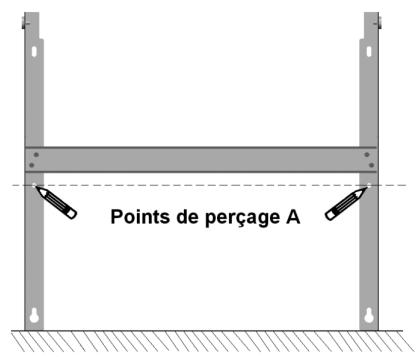

Posez le support mural au sol. Repérez les points de perçage A. Ceux-ci donnent la position des fixations inférieures.

Remontez le support mural en faisant coïncider les points précédemment repérés avec les trous de perçage A.

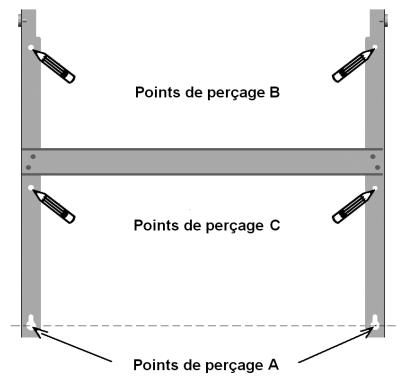

Pointez les 2 points de perçage B et C à l'aide d'un stylo. Vous avez ainsi repéré les 6 points de perçage.

Percez les 6 trous et mettez les chevilles.

Positionnez le support mural et vissez.

Les vis et les chevilles utilisées doivent être adaptées au type de votre mur et avoir une tenue minimale de 40 kg par point de fixation.

Raccorder le radiateur

L'appareil doit être alimenté en 230V 50 Hz.

L'alimentation du radiateur doit être directement raccordée au réseau après le dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3mm sans interrupteur intermédiaire (horloge, relais mécanique et statique, thermostat d'ambiance, etc...).

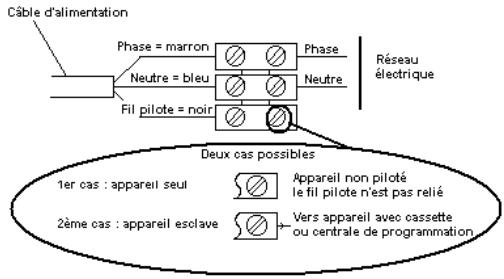

Le raccordement au secteur se fera à l'aide du câble 3 fils (Marron = Phase, Bleu = Neutre, Noir = Fil pilote) par l'intermédiaire d'un boîtier de raccordement. Dans

des locaux humides comme les cuisines, il faut installer le boîtier de raccordement à au moins 25 cm du sol.

L'installation doit être équipée d'un dispositif de protection de type disjoncteur.

Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (noir) à la terre.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

Si l'appareil pilote ou piloté est protégé par un différentiel 30mA (ex : salle de bain), il est nécessaire de protégere l'alimentation du fil pilote sur ce différentiel.

Test de raccordement du fil pilote

Vous soupiez raccorder le fil pilote si votre maison est équipée d'une centrale de programmation, ou d'un gestionnaire d'énergie.

Dans ce cas, pour vérifier la transmission correcte des ordres de programmation, procédez aux vérifications suivantes :

Ordres reçus	Absence de courant	230V pendant 3s	230V pendant 7s	230V	-115V négative	+115V positive
Signal à transmettre	—	5'	5'	—	—	—
		3"	7"
Mode obtenu	CONFORT	CONFORT -1°C	CONFORT -2°C	ECO	HORS GEL	ARRET CHAUFFAGE-DELESTAGE

Dans le cadre de la programmation par fil pilote ou courant porteur, les ordres hors gel ou délestage sont prioritaires.

Le déclenchement de basculement du mode Comfort vers le mode Eco est de l'ordre de 12 secondes.

2.4 - Verrouiller l'appareil sur son support mural

• Poser l'appareil sur le support S selon le schéma.
• Ramener l'appareil vers le support puis le relever (flèches 1 et 2).
• Introduire les pattes du support dans les trous de l'appareil, rabaisser (flèche 3).
• Verrouiller en tournant les 2 verrous V d'un demi tour, votre appareil est fixé.

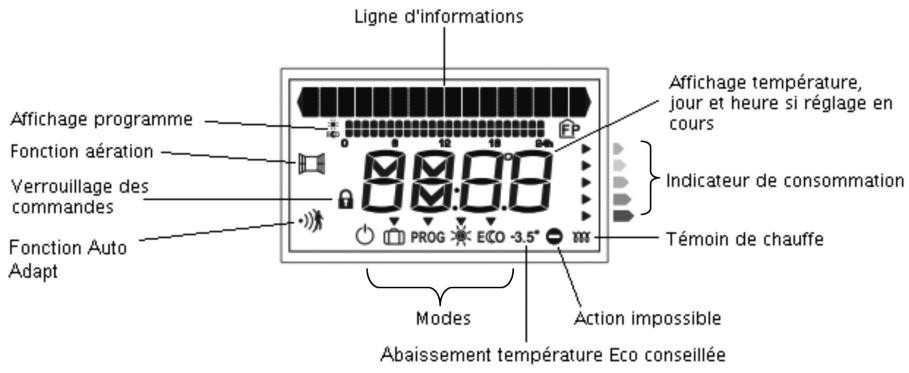

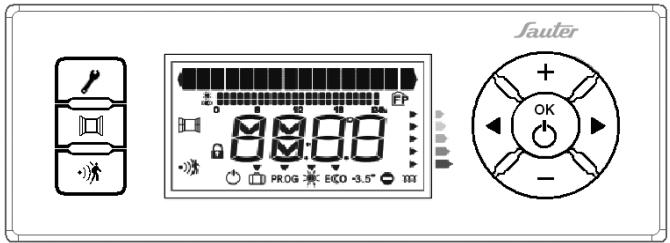

Les différentes touches

Fonction Auto Adapt - Détection de présence et d'absence

Détecteur d'ouverture et fermeture de fenêtre

Réglages (accès à la programmation) / Retour au menu

Augmentation de la température / Modification des réglages

Mise en Marche/Arrêt/Validation

Abaissement de la température / Modification des règles

Changement des modes de chauffe / Navigation

Changement des modes de chauffe / Navigation

Eco Indicateur

Enlever le film plastique placé sur le boîtier de commande.

Utilisation

METTRE en MARCHE votre radiateur

Pourmetreet en marchemon radiateur, j'accue sur la touche Mise en marche OK

+OK-

J:Lundi 00 Heure:00H00190°●Mon radiateur m'affiche la température de comfort.

Lors de la première mise en route, l'appareil est réglé en mode Confort, à 19°C et la fonction de détection d'ouverture et fermeture fenêtre et la fonction de détection de présence ou d'absence sont activées.

Activer l'ecran

Si l'écran n'est pas rétro-éclairé, appuyez sur n'importe quelle touche pour le réactiver.

METTRE en VEILLE votre radiateur

Un appui sur n'importe quelle touche permet d'activer l'éclairage de l'écran.

Pourmettre enveillemon radiateur,je maintiens appuyee (appui long) la touche OK jusqu'à affichage du « OFF ».

+OK-

OFFMon radiateur affiche « OFF » puis s'éteint.

Choisir votre mode de chauffage

Vous pouvez faire fonctionner votre radiateur dans plusieurs modes :

• Le mode Confort, qui vous permet d'obtenir une température agréable quand vous êtes dans la pièce.
• Le mode ECO, qui vous permet d'abaisser la température de votre pièce lors d'une absence prolongée de la maison, ou pendant la nuit, notamment dans les chambres.
• Le mode Programmation PROG, qui vous permet de programmer les modes Confort et Eco en fonction des périodes d'occupation de la pièce. Reportez-vous au chapitre « Programmer la période de chauffe » page 11 pour des explications plus détaillées.
• Le mode Hors Gel [O], qui vous permet de maintenir une température d'environ 7°C lors d'une absence de plus de 24 heures.
• Le mode Confort -1

Cas de la responsabilité du personnel - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Lesemployés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salariés et le travail - Les employés, les salarié, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés. - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés, - Les employés, les salariés,

Régler le jour et l'heure

Un appui sur n'importe quelle touche permet d'activer l'éclairage de l'écran.

Pour acceder au menu de réglage du jour de la semaine, j'accue sur J.	Réglage: J/H/Min « Réglage J/H/Min » apparait sur la ligne de texte.
J'accue sur OK pour acceder au sous-menu de réglage du jour de la semaine.	+ OK -	Réglage: Jour LU Les deux premières lettres du jour de la semaine clignotent.
Je sélection ne jour de la semaine en appuyant sur les touches + et -, et je valide en appuyant sur OK.	+ OK -	Réglage: Heure 000 Une fois le jour validé, les heures clignotent.
Je sélection l'heure courante en appuyant sur les touches + et - - et je valide en appuyant sur OK.	+ OK -	Réglage: Minute 2100 Une fois l'heure validée, les minutes clignotent.
Je sélectionne les minutes courantes en appuyant sur les touches + et - et je valide en appuyant sur OK.	+ OK -	Réglage: J/H/Min Une fois les minutes validées, je returne au menu réglage.
Pour sortir du menu réglage, j'accue sur.		Jour Heure 190° Je returne à l'écran de repos.

Régler la langue

Pour acceder au menu de réglage de la langue, j'accue sur ↓.	Réglage: J/H/Min « Réglage J/H/Min » apparaît sur la ligne/texte
Je navigue dans le menu à l'aide des touches de défilament gauche ◆ ou droite ◆ jusqu'à sous menu « réglage langue »	Réglage: Langue Le sous menu « réglage langue » s'affiche.
J'accue sur ↓ pour entrer dans le sous menu « réglage langue »	Français La langue clignote.
Je sélectionna la langue désirée en appuyant sur les touches + et - et je valide en appuyant sur OK.	Réglage: Langue La langue est validée et je returne au menu principal.
Pour sortir du menu réglage, j'accue sur ↓.	Jour Heure 190° Je returne à l'écran de repos.

CHAUFFER VOTRE PIECE :

UTILISATION DU MODE CONFORT

Ce mode vous permet d'avoir la température ambiantesouhaitée quand vous êtes dans la pièce. Les voyants de l'Eco Indicateur vous permettent d'optimiser votre réglage (voir page 15).

Comment activer ce mode?

Un appui sur n'importe quelle touche permet d'activer l'éclairage de l'écran.

Pour activer le mode Confort, j'accueil plusieurs fois sur les touches défilements gauche ou droite▶ jusqu'à ce que la flèche de selection soit sur le mode Confort	+OK-	Confort Actif 190° PROG ECO La flèche de sélection de mode clignote au dessus du mode en cours de sélection.
Je valide en appuyant sur la touche OK.	+OK-	Jour Heure 190° Seul le pictogramme resté allumé: le réglage est validé.

La température Confort conseillée est de 19°C

Le mode Confort va de 12,5°C à 28°C. Si vous abaissez la température Confort en dessous de la température Eco, la température Eco baisse de -0,5°C par rapport à la température Confort. En revanche, si vous augmentez la température Confort, la température Eco ne change pas.

Comment modifier la temperature souhaitee?

Un appui sur n'importe quelle touche permet d'activer l'éclairage de l'écran.

Pour modifier la température affichée, j'accue sur les touches + et -.	+ OK -	Temp. Confort 195° La température évolué par pas de 0,5°C et clignote.
Je valide en appuyant sur la touche OK.	+ OK -	Jour Heure 195° La nouvelle température可以选择 s'affiche.

J'attends au minimum 6 heures pour que la température se stabilise.

Plus la température indiquée sur l'écran est élevée, plus le voyant de l'indicateur de consommation se décalera vers le bas (indicateurs orange et rouge - voir page 16).

Limiter la temperature de consigne MAXI

Vous avez la possibilité de limiter la température de consigne Confort maxi qui est réglée à 28°C

Un appui sur n'importe quelle touche permet d'activer l'éclairage de l'écran.

Pour limiter la température de Confort maxi, j'accue sur les touches OK et + jusqu'à affichage de « Régl. Temp. Maxi ».	+OK-	Régl. Temp. maxi 28:00 La température de Confort maxi s'affiche.
Pour modifier la température affichée, j'accue sur la touche - jusqu'à la température voulue, puis je valide par la touche OK	+OK-	Régl. Temp. maxi 22:00

Nota : Il est impossible de régler la température de comport au-delà de la température de comport maxi. Le pictogramme « ● » et la température de consigne comport maxi s'affichent.

Abaisserla temperaturedevotrepiece: utilisationdu mode ECO

Il s'agit d'un abaissement de température par rapport à la température Confort.

Il est conseillé d'utiliser ce mode pour des périodes d'absences comprises entre 2 et 24 heures, ou pendant la nuit, notamment dans les chambres.

Comment activer ce mode?

Un appui sur n'importe quelle touche permet d'activer l'éclairage de l'écran.

Pour activer le mode ECO, j'accue plusieurs fois sur les touches défilements gauche ou droite▶ jusqu'à ce que la flèche de sélection soit sur le mode ECO.	+OK-	Eco Actif 155° PROG:ECO-3.5° La flèche de sélection de mode ▼clignote au dessus du mode en cours de sélection.
Je valide en appuyant sur la touche OK.	+OK-	Jour Heure 155° ECO-3.5° Seul le pictogramme ECO reste allumé: le réglage est validé.

La température Eco conseillée est de -3,5°C par rapport à la température Confort. Elle est notamment réglable directement par un appui sur les touches OK et.

Si vous abaissez la température Confort en dessous de la température Eco, la température Eco baissera de -0,5°C par rapport à la température Confort. En revanche, si vous augmentez la température Confort, la température Eco ne change pas.

Comment modifier la temperature souhaitee?

Un appui sur n'importe quelle touche permet d'activer l'éclairage de l'écran.

Pour modifier la température affichée, j'accue sur les touches + et -.	+ OK -	Temp. Eco 160° ECO La température évolu par pas de 0,5°C et clignote.
Je valide en appuyant sur la touche OK.	+ OK -	Jour Heure 160° ECO La nouvelle température可以选择 s'affiche.

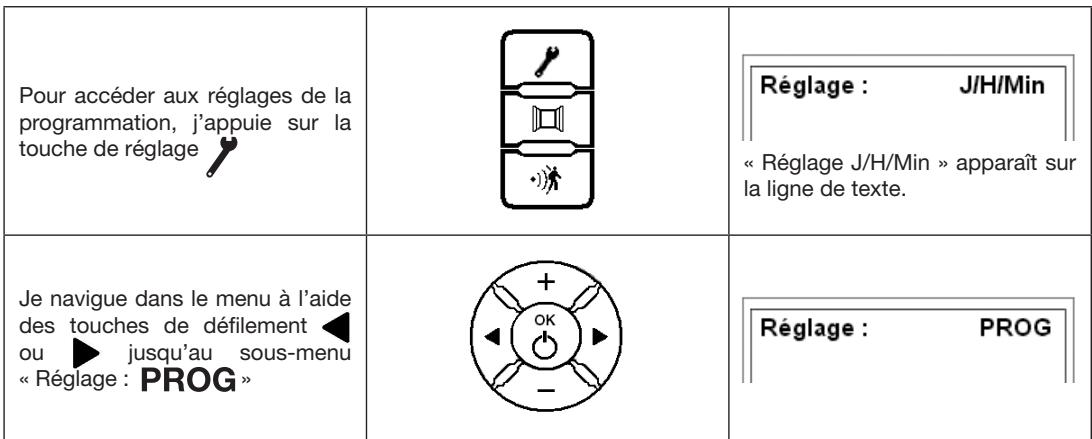

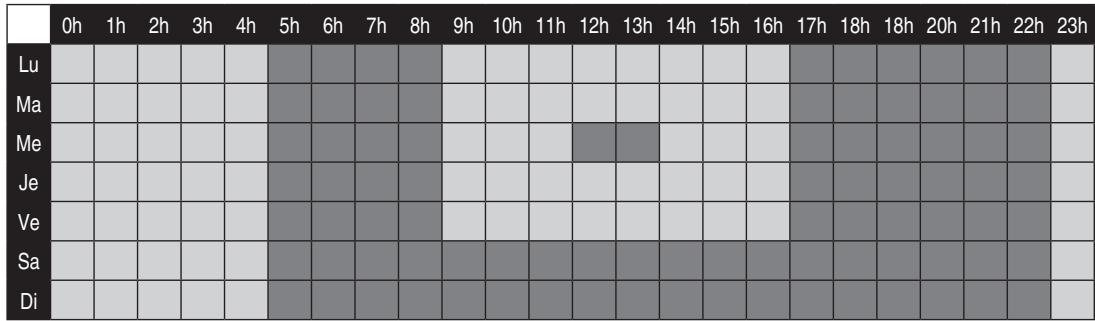

Utilisation du mode PROG

Vous pouvez programmer vos périodes de température Confort et ECO afin de minimiser vos consommations et maximiser votre confort.

Un système de programmation pilote votre appareil selon ces modes. Il existe plusieurs systèmes de programmation :

• La programmation externe centralisée : vous avez alors une centrale qui gère tous vos appareils. Votre installateur raccordera vos appareils à cette installation, et entrera les horaires de programmation qui correspondent à votre rythme de vie (reportez-vous à la notice jointe de votre programmeur).
• Une programmation par coupure d'alimentation est incompatible avec nos appareils, elle détruit le thermostat.
• La programmation interne individuelle : votre appareil peut être programmé directement sur le boîtier comme expliqué dans les parties suivantes.

Modification de la programmation interne

La programmation est hebdomadaire : elle se répète à l'identique toutes les semaines.

Chaque jour de la semaine peut avoir un profil différent des autres.

Le pas de programmation est l'heure.

Par défaut, la programmation interne est définie selon le profil suivant:

Comfort

ECO

Un appui sur n'importe quelle touche permet d'activer l'éclairage de l'écran.

J'accue sur OK pour acceder au sous-menue.	+OK -	PROG: Centralisée FP L'information PROG: centralisée clignote.
Avec les touches + et -, je sélectionne prog : interne.	+OK -	PROG: Interne 0 12 18 24h
J'accue sur OK pour acceder au sous-menue.	+OK -	PROG:Lundi 0 6 12 18 24h Le jour de la semaine clignote et la programmation associée est affichée.
Je sélectionne le jour de la semaine dont je veux changer la programmation à l'aide des touches + et -, puis j'accue sur OK.	+OK -	PROG:Lundi 0 00 12 18 24h La première bùchette clignote.
Les touches + et - permettent de sélectionner respectivement le mode Confort (■) et ECO (■) pour l'heure sélectionnée. Les touches de défilament gauche et droite ↑permottent de naviguer dans les plages horaires.	ECO 0 ⇌ 8 12 18 24h
Une fois le profil du jour sélectionné établi, j'accue sur OK pour valider. Sélectionnez le jour à modifier en appuyant sur les touches + ou - et procéder comme précédemment pour modifier les plages horaires. Si j'ai fini de programmer tous les jours, je sors du réglage en appuyant sur ↓.	Jour Heure 19.5° Je returne à l'écran de repos.

Programmer votre radiateur à l'aide d'une programmation externe

Un appui sur n'importe quelle touche permet d'activer l'éclairage de l'écran.

Pour acceder aux régles de la programmation, j'accue sur la touche de réglage	Réglage: J/H/Min « Réglage J/H/Min » apparait sur la ligne de texte.
Je navigue dans le menu à l'aide des touches de défillement « ou jusqu'au sous-menù « Réglage: PROG »	Réglage: PROG
J'accue sur OK pour acceder au sous-menù.	L'information prog : centralisée clignote.
J'accue sur OK pour valider la programmation centralisée.	Les heures de programmation utilisés seront celles de votreprogrammateur centralisé
Je sors du menu réglage en appuyant sur.	Jour Heure 195° Je returne à l'écran de repos.

Comment activer ce mode?

Un appui sur n'importe quelle touche permet d'activer l'éclairage de l'écran.

Pour activer le mode programmation, j'accue plusieurs fois sur les touches défilements gauche ⟨ ou droit⟩ jusqu'à ce que la flèche de sélection soit sur le mode Programmation PROG.	+ OK -	Mode PROG actif 190° PROG ECO La flèche de sélection de mode clignote au dessus du mode en cours de sélection.
Je valide en appuyant sur la touche OK.	+ OK -	Jour Heure 190° PROG

Selon que le radiateur est réglé pour suivre une programmation externe ou interne, l'affichage sera différent : Si la programmation est externe, l'icône FP apparait en haut à droite de l'écran.

Si la programmation est interne, le profil de programmation du jour est affiché en haut de l'écran.

Dans les deux cas, le mode en cours (Confort et ECO) sera affiché à côté de l'icone PROG.

Note : en cas d'absence d'ordre sur le fil pilote, l'appareil fonctionne en mode Comfort. Les ordres Hors Gel et Délestage sont prioritaires par rapport aux modes Eco, Comfort et programmation. Lors du passage du mode Confort vers le mode Eco, le temps de basculement est de l'ordre de 12 secondes.

M'absenter plus de 24 HEURES : utilisation du mode hors GEL

La température du mode Hors Gel est préréglée à 7°C et ne peut pas être modifiée.

Comment activer ce mode ?

Un appui sur n'importe quelle touche permet d'activer l'éclairage de l'écran.

Pour activer le mode , j'accue plusieurs fois sur les touches défilements gauche ou droit▶ jusqu'à ce que la flèche de sélection soit sur le mode Hors Gel !	+ OK -	Hors gel actif 70 PROG ECO La flèche de sélection de mode clignote au dessus du mode en cours de sélection.
Je valide en appuyant sur la touche OK.	+ OK -	Jour Heure 70° Seul le pictogramme ↑ reste allumé: le réglage est validé.

Utiliser les fonctions d'economie d'energie

Ces fonctions permettent à votre appareil de s'adapter de lui-même à votre vie quotidienne, sans que vous ayez à vous en préoccuper.

Detection d'ouverture et de fermeture de fenetre : ECO detection

Cette fonction permet l'arrêt et la reprise automatique de la chauffe de l'appareil, dès lors que vous aéréz votre pièce, permettant ainsi d'économiser l'énergie.

Comment activer la detection d'ouverture et de fermeture de fenetre?

Ne pas chauffer la pièce pendant l'aération de la pièce permet de réaliser des économies d'énergie. Si vous oubliez d'éteindre votre appareil lors de l'ouverture prolongée d'une fenêtre, la fonction Aération permet de pallier et évite à tout appareil de chauffer inutilement : votre appareil détectera automatiquement l'ouverture et la fermeture de la fenêtre, vous évitant tout gaspillage d'énergie. Votre appareil réagit aux ouvertures et fermetures des fenêtres, en fonction de plusieurs variables, dont notamment :

• température de consigne souhaitée dans la pièce
• température extérieure
• configuration de votre installation

En détectant l'ouverture et la fermeture de la fenêtre, la fonction Aération vous permet d'adopter naturellement un geste éco-citoyen : ne pas chauffer inutillement votre logement lorsque vous l'aérez, pour plus de confort et d'économie.

Un appui sur n'importe quelle touche permet d'activer l'éclairage de l'écran.

Pour activer la fonction détection d'ouverture et de fermeture de fenêtre, j'accue sur la touche Aération

Aérat. auto ON 190° * Le symbole représentant la détction d'ouverture et de fermeture de fenêtre s'affiche à l'écran.

Lorsque la fonction est activée, votre radiateur détectera automatiquement l'ouverture et la fermeture de la fenêtre et adaptera son fonctionnement en conséquence, permettant de ne pas chauffer inutillement.

Pendant la détection d'une fenêtre ouverte, le symbole clignote, l'appareil régule à 7°C et le symbole est allumé.

Et de fermeture de fenetre?

Si l'écran n'est pas éclairé, un appui sur n'importe quelle touche permet d'activer l'éclairage de l'écran.

Pour désactiver la fonction détection d'ouverture et de fermeture de fenêtre, j'accue sur la touche Aération

Aérat. auto OFF 190° Le symbole représentant la détéction d'ouverture et de fermeture de fenêtre s'efface de l'écran.

Utiliser la fonction auto-adapt :

La fonction Auto-Adapt permet, sans que vous vous en préoccupiez, une adaptation complète de la chauffe de votre appareil à votre rythme de vie réel.

L'appareil est doté de capteurs permettant de détecter la présence ou l'absence des occupants dans la pièce.

Cette fonction adapte alors automatiquement le mode de chauffage.

Deux cas de figure se présentent alors :

• L'appareil vous déteche : Il chauffe en mode Confort afin de vous apporter toute la chaleur nécessaire (Même si vous étiez programmé en mode Eco).

Source de Confort thermique

• L'appareil ne vous détecte plus : Il passe progressivement à une température inférieure de 2°C (Même si vous étiez programmé en mode Confort).

Source d'économies

• Le tout, sans que vous n'ayez à :

o modifier vos paramétrages de programmation habituels (Interne ou centralisée)

o modifier manuellement le mode de chauffe de votre appareil (Eco ou Confort)

Source de Confort d'utilisation

Ce que vous poulez faire	Ce que vous doivent faire pour l'obtenir	Ce qui va se passer
Activer la fonction Auto-Adapt	Appuyez sur la touche Auto-Adapt	L'icone •) s'affiche sur l'écran. Message “Dét Présence ON” apparait à l'écran.
Déactiver la fonction.	Appuyez sur la touche Auto-Adapt	L'icone •) disparait de l'écran. Le 'message "Dét Présence OFF" apparait à l'écran.
Mode programme initialement	Détection	Ce qui va se passer
Prog. ECO ou mode Eco Manuel	OUI	L'appareilonne en mode Confort. L'icône s'affiche et l'icône clignote
Prog. Confort ou mode Confort Manuel	NON	L'appareil passage progressivement en mode Confort -1 puis Confort -2. L'icône s'affiche et l'icône clignote. Ensuite, après un certain temps, l'icône (Confort -2) s'affiche et l'icône continue de clignoter.

Indicateur de consommation

La consommation d'un apparéil de chauffage électrique dépend, entre autre, de la température demandée. La température préconisée par les pouvoirs publics est de 19°C en mode Confort (15,5^ en mode Eco).

La fonction « Eco Indicateur » vous permet de vous positionner par rapport à cette température recommandée.

Ainsi, en fonction de la température demandée :

• Si la flèche noire de l'écran se positionne devant le 2e pictogramme orange ou le rouge, vous aurez un comportement plus éco-citoyen en abaissant significativement votre température demandée.
• Si la flèche noire de l'écran se positionne devant le 1er pictogramme orange, vous aurez un comportement plus éco citoyen en abaissant légèrement libre temperature demandée.
• Si la flèche noire est devant le pictogramme vert, vous êtes à la température recommandée et vous avez d'ores et déjà un comportement éco citoyen.

Utiliser la fonction ECO citoyen

Utilisez la fonction Eco citoyen pour régler votre appareil à la température optimale, juste équilibre entre votre confort et vos économies.

Pour se positionner immédiatement aux réglages préconisés, utilisez la fonction ECO CITOYEN.

Un appui sur n'importe quelle touche permet d'activer l'éclairage de l'écran.

Pour utiliser la fonction Eco citoyen, j'accue simultanément sur les touches + et -.

+ OK -

Eco Citoyen 190* La température affichée est de 19°C en mode Confort et 15,5°C en mode ECO.

La fonction Eco citoyen ne modifie que la température de consigne, mais pas les autres règles de votre appareil.

Verrouillel les commandes

Afin d'éviter toutes manipulations intempestes du boîtier, nous vous conseillons de le verrouiller.

Comment verrouiller les commandes?

Un appui sur n'importe quelle touche permet d'activer l'éclairage de l'écran.

Pour verrouiller les commandes, je maintiens appuyé simultanément et quelques secondes les touches: et OK

Le cadenas s'affiche à l'écran : il n'est plus possible de modifier les réglages.

Comment deverrouller les commandes?

Un appui sur n'importe quelle touche permet d'activer l'éclairage de l'écran.

Pour déverrouiller les commandes, je maintainiens appuyé simultanément et quelques secondes les touches : et OK

+ OK -

Déverrouillage 190° Le cadenas disparait de l'écran : les réglages peuvent être modifiés.

LE DELESTAGE

Lors de ces périodes, votre appareil affiche + PROG. Il revient ensuite à son mode de fonctionnement initial.

Un système de délestage par coupure d'alimentation est incompatible avec nos appareils, il détériore le thermostat.

Entretien

Avant toute action d'entretien, éteignez votre appareil par un appui long sur la touche OK jusqu'à l'affichage de OFF.

Pour conserver les performances de votre radiateur, il est nécessaire, environ deux fois par an, d'effectuer à l'aide d'un aspirateur ou d'une brosse, le dépoussierage des grilles inférieures et supérieures de l'appareil. L'appareil peut être nettoyé avec un chiffon humide, ne jamais utiliser de produit abrasifs ou de solvant. Des salissures peuvent apparaître sur l'appareil, phénomène lié à la mauvaise qualité de l'air (tabac, bougie, encens...). Il est conseillé dans ce cas de vérifier la bonne aération de la pièce (ventilation, entrée d'air,...). Ces salissures ne justifient pas le remplacement sous garantie de l'appareil.

RETOUR Au reglage de BASE USINE

Votre appareil vous offre la possibilité de revenir au réglage de base (température recommandée, programmation initiale).

Un appui sur n'importe quelle touche permet d'activer l'éclairage de l'écran.

Maintenez appuyé simultanément pendant quelques secondes les touches jusqu'à ce que les affichages apparaissent à l'écran.

• +jusqu'à ce que tous

Les fonctions économies d'énergie et la programmation sont désactivées.

En cas de probleme

Problèmes rencontres	Vérification à faire
Le radiateur ne chauffe pas	Si vous étés en programmation, vérifie que le programmeur est en mode CONFORT.Assurez-vous que les disjoncteurs de l'installation sont enclenchés ou bien que le délesteur (si vous en avez un) n'a pas coupé l'alimentation du radiateur (Cf/partie 10).Vérifiez la température de l'air de la piece : si elle est trop élevé, le pictogramme de chauffe ne s'allume pas : le radiateur ne chauffe pas.
Le radiateur chauffe tout le temps.	Vérifiez que le radiateur n'est pas situé dans un courant d'air ou que le réglage de la température n'a pas été modifié.
Le radiateur ne chauffe pas assez	Augmentez la température de consigne Confort.Si le réglage est au maximum, faîtes les vérifications suivantes :- Vérifiez si un autre mode de chauffage existe dans la piece.- Assurez-vous que votre radiateur ne chauffe que la piece (porte fermée).- Faîtes vérifier la tension d'alimentation de l'appareil.- Vérifiez si la puissance de votre radiateur est adaptée à la taille de votre piece (nous vous préconisons en moyenne 100W/m2 pour une hauteur de plafond de 2,50 m).
Des traces de salissures apparaissent sur le mur autour du radiateur	Les salissures sont liées à la mauvaise qualité de l'air ambient. Il est conseillé, dans ce cas de vérifier la bonne aération de la piece (ventilation, entrée d'air, etc...), et la propre de l'air, et d'éviter de fumer à l'intérieur. Ces salissures ne justifient pas le remplacement sous garantie de l'appareil.
Le pictogramme de chauffe apparait sur l'écran lorsque le radiateur est en mode ECO.	Ce fonctionnement est normal. Le radiateur peutchauffer de manière àMAINNER une température Eco.
Pour les appeareils équipés d'un système de programmation ou piloté par l'intémidaire du fil pilote.
Le radiateur ne suit pas les ordres de programmation externes.	Assurez-vous de la belle utilisation de la centrale de programmation (voir notice d'utilisation). Vérifiez que le fil pilote soit bien connecté à la centrale.Vérifiez que votre approeil est en mode Programme et que le programme externe « Centralisée » est attribué au jour souhaité de la semaine.
Le radiateur est très chaud en surface	Il est normal que le radiateur soit chaud lorsqu'il fonctionne, la température maximale de surface étant limitée conformément à la norme NF Electricité Performance. Si toutes因为你 jugez que votre radiateur est toujours trop chaud, vérifie que la puissance est adaptée à la surface de votre pièce (nous vous préconisons 100 W / m2 pour une hauteur sous plafond de 2,50 m) et que le radiateur n'est pas placé dans un courant d'air qui perturberait sa régulation.
Il y a une différence significative entre la température ambiente de la pièce et la température de consigne de l'appareil.	Après 6h de stabilisation, vous pouvez effectuer un réétalonnage de votre radiateur, par un appui long (3sec) sur ♂ et OK jusqu'à affichage de « OFFSET ». Réglez la différence de température constatée par appui sur les touches + ou - puis validez avec la touche OK . Exemple : Si la température ambiente est de 20°C et le température de consigne est à 18°C, il faut ajouter +2° en valeur «OFFSET » .

En cas de questions, vous trouvez nos coordonnées en dernière page de couverture.

Mise en GARDE

• Afin d'éviter une surchauffe, ne pas couvrir l'appareil de chauffage.
• Veiliez à ce que les enfants ne s'appuient pas sur le radiateur et ne jouent pas à proximité quand il fonctionne, la surface de celui-ci risquant dans certaines circonstances de causer des brûlures sur la peau, notamment du fait que leurs réflexes ne sont pas encore acquis ou sont plus lents que ceux d'un adulte. En cas de risque, prévoyez l'installation d'une grille de protection devant le radiateur.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Veillez à ne pas introduire d'objets ou du papier dans l'appareil.
• Pour toute intervention sur l'appareil, il est impératif que l'appareil et le gestionnaire d'énergie externe, s'il y en a un, soient mis hors tension.

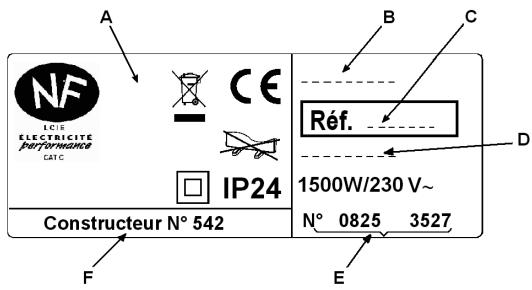

Identification de l'appareil

Avant tout appel à notre service avant et après vente, pensez à identifier les références de l'appareil. Elles sont inscrites sur l'étiquette signalétique, qui est située sur le côté droit de l'appareil.

A Normes, labels de qualité B Nom commercial C Code commercial D Référence de fabrication E No de série F N° de constructeur

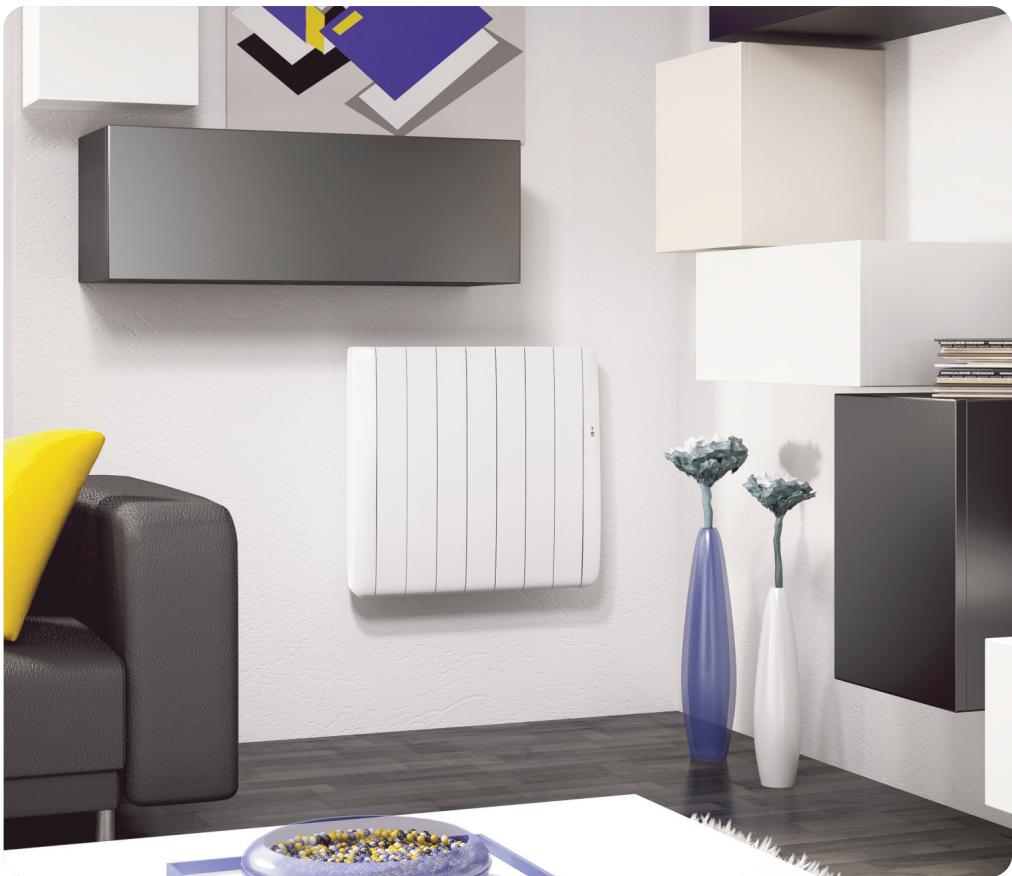

Radiateur stéatite + film programmable

Modèle version horizontale

Si vous n'avez pas réussi à résoudre votre problème à l'aide du tableau précédent, contactez SAUTER SERVICE en vous munissant des références de leur appareil, de la température de la pièce et du réglage de votre programme actuel.

SAUTER SERVICE est votre interlocuteur privilégié, il met en place une relation personnalisée, pour vous garantir disponibilité et fiabilité dans le traitement de vos demandes.

SAUTER SERVICE établit avec vous le diagnostic de la panne, et vous propose alors de désirir la solution la moins adaptée à une remise en état rapide du produit.

Un depannage a domicile:

Un technicien délégé par nos soins pour réparer l'appareil est depuis à domicile sous 8 jours ouvrés.

(En France métropolitaine uniquement dans un rayon de 30km aujourd'hui du point de vente ou de la station SAV. Cette intervention ne concerne que le remplacement des pièces défectueuses. Toute intervention non justifiée sera facturée par la station SAV suivant ses tarifs en vigueur)

- Une reparation par vos SOINS

Si vous préférez réparer par vous-même, SAUTER SERVICE vous livre gratuitement à l'adresse de votre choix la pièce détachée nécessaire à la réparation.

- Une reparation par le magasin

Certains magasins sont en mesure d'assurer une réparation de nos produits. Vous remettez le produit défectueux en magasin, et SAUTER SERVICE leur livre alors gratuitement la pièce détachée nécessaire à la réparation.

mon cas est particulier

SAUTER SERVICE

N° Cristal 0977424242

APPEL NON SURTAXE

En cas d'impossibilité de réparation par le client ou par le magasin, ce dernier déclenchera la procédure habituelle de retour sans frais de l'appareil à SAUTER SERVICE pour expertise technique en usine avant mise en œuvre de la garantie fabricant.

Les conditions de garantie décrites dans la présente notice correspondent à la garantie fabricant, celle que nous accordons commercialement lors de la vente de nos produits à nos clients conformément à nos conditions générales de vente. À ce titre, notre garantie d'une durée de deux ans à compter de la facture d'installation ou d'achat, ne peut s'appliquer que si nos produits ont été installés et raccordés selon les règles de l'art et les normes en vigueur. Le remplacement des pièces, ou d'un produit complet, pendant la durée de garantie ne peut avoir pour effet de prolonger le délai de garantie des produits.

Nos produits doivent avoir été utilisés normalement, dans les conditions d'emploi pour lesquelles ils sont prévus. La garantie ne s'appliquant pas aux déterminations provenant de négligence, défaut de surveillance ou d'entretien, ou de transformation quelconque des produits.

Les présentes dispositions ne vous dispensent pas de prétendre à l'application de la garantie légale des vices cachés ou de la garantie légale sur les biens de consommation auprès du magasin vous ayant vendu le produit litigieux.

Un produit présumé à l'origine d'un sinistre, doit rester sur site à la disposition des experts d'assurance, et le sinistre doit en informer son Assureur.

Jauter

WWW.CONFORT-SAUTER.COM

TYPE DE L'APPAREIL * :

N° DE SÉRIE*:

DATE D'ACHAT:

*Les renseignements se trouvent sur la plaque signalétique située sur le côté droit de l'appareil.

Cachet du revendeur
