QUADRIGE STUDIO - Imprimante multifonction SAGEM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante multifonction (photocopieur, fax, scanner, imprimante)
Marque	SAGEM
Modèle	QUADRIGE STUDIO
Fonctions principales	Impression laser N&B, impression photo par sublimation, télécopie, numérisation, photocopie, email, SMS
Technologie d'impression N&B	Laser
Vitesse d'impression N&B	18 pages par minute
Résolution d'impression N&B	600 x 600 dpi
Technologie d'impression photo	Sublimation thermique
Résolution d'impression photo	403 dpi
Capacité papier	Bac de 250 feuilles + bac de 500 feuilles
Scanner	Plat (2400 dpi) et défilement (300 dpi, 50 pages)
Télécopie	2 lignes, 33 600 bps, 3 secondes par page
Connectivité	Réseau Ethernet, Wi-Fi en option, ADSL via USB ou LAN
Système d'exploitation	Windows XP PRO
Processeur	Celeron 2,4 GHz
Mémoire vive	256 Mo
Disque dur	20 Go
Écran	Écran plat 17" LCD
Dimensions (unité centrale)	360 x 200 x 340 mm
Poids (imprimante photo)	2,2 kg
Consommables	Toner CTR150 (15 000 pages)
Alimentation	Secteur (220 V, 50 Hz)
Entretien	Nettoyage régulier des composants d'impression et de numérisation
Sécurité	Firewall intégré (option Net Server)
Pièces détachées	Consommables disponibles (toner, papier photo)
Réparabilité	Assistance technique et service après-vente SAGEM

FOIRE AUX QUESTIONS - QUADRIGE STUDIO SAGEM

Comment numériser un document vers une adresse e-mail ?

Placez le document sur la vitre du scanner ou dans le chargeur. Sélectionnez Scan to E-mail sur l'écran. Saisissez l'adresse e-mail du destinataire et appuyez sur Démarrer. Le document scanné sera envoyé par e-mail.

Comment envoyer un fax depuis mon ordinateur ?

Ouvrez l'application web du Quadrige depuis votre PC. Sélectionnez l'option Fax, entrez le numéro du destinataire et le document à faxer. Cliquez sur Envoyer. Le fax sera émis via la ligne téléphonique de l'imprimante.

Quelle est la procédure pour changer le toner ?

Ouvrez le capot de l'imprimante laser. Retirez l'ancien toner CTR150 en le tirant délicatement. Insérez le nouveau toner dans le compartiment jusqu'à encliquetage. Fermez le capot. Le message d'épuisement doit disparaître.

Comment connecter l'imprimante au réseau Wi-Fi ?

L'option Wi-Fi est facultative (compatible avec l'option Net Server). Branchez un adaptateur Wi-Fi sur le port USB ou installez la carte réseau sans fil. Suivez les instructions de configuration réseau dans le menu Paramètres.

Comment imprimer des photos depuis l'appareil photo intégré ?

Placez l'appareil photo dans sa station d'accueil connectée à l'unité centrale. Utilisez le logiciel de la suite graphique Corel Essential pour sélectionner et imprimer vos photos. L'imprimante photo utilise la sublimation thermique pour des tirages 10x15 cm.

Comment nettoyer le scanner à plat ?

Éteignez l'appareil. Ouvrez le capot du scanner. Utilisez un chiffon doux et non pelucheux légèrement humide (eau distillée) pour essuyer délicatement la vitre. Évitez les solvants. Refermez le capot et attendez que la vitre soit sèche avant utilisation.

Comment configurer les listes de diffusion pour les fax et SMS ?

Accédez au menu Répertoire sur l'écran tactile. Sélectionnez Liste de diffusion. Créez une nouvelle liste et ajoutez des contacts (jusqu'à 1900 numéros par liste). Sauvegardez. Ensuite, lors de l'envoi d'un fax ou SMS, choisissez cette liste comme destinataire.

Mon imprimante n'imprime pas, que faire ?

Vérifiez que l'imprimante est sous tension et que le toner n'est pas vide. Ouvrez la file d'attente d'impression sur votre PC et annulez les tâches bloquées. Redémarrez l'imprimante. Si le problème persiste, consultez les journaux d'erreur ou contactez l'assistance technique.

Puis-je utiliser le système d'exploitation pour d'autres tâches bureautiques ?

Oui, l'appareil intègre un PC complet sous Windows XP PRO avec Word 2002, Excel 2002 et Outlook 2002. Vous pouvez donc rédiger des documents, créer des tableurs et gérer vos e-mails directement depuis l'appareil.

Comment accéder à l'interface de gestion à distance ?

Si l'option Net Server est installée, l'appareil peut être administré via un navigateur web. Saisissez l'adresse IP de l'imprimante dans votre navigateur. Vous pourrez configurer les paramètres réseau, les listes de diffusion et consulter les journaux d'activité.

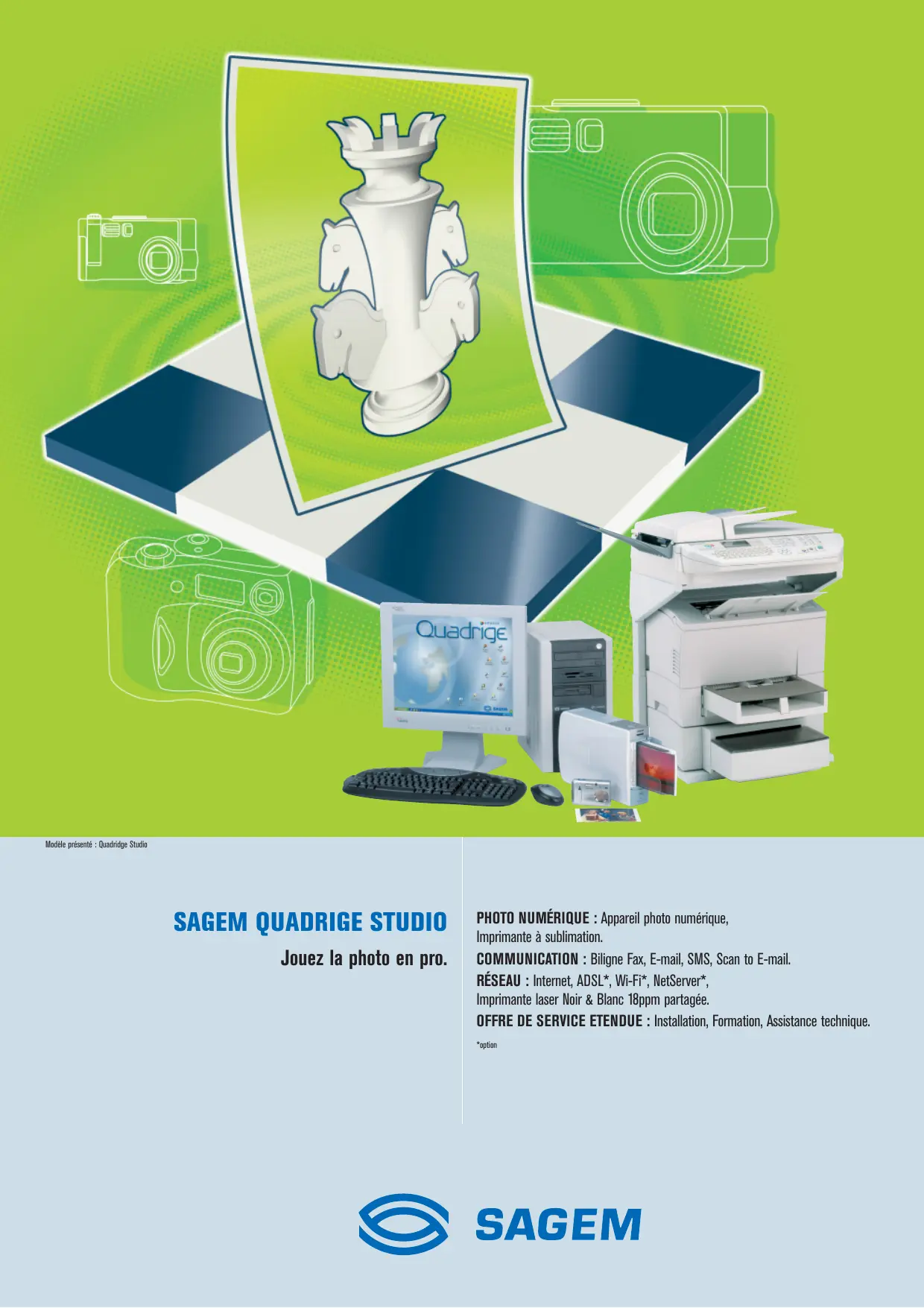

MODE D'EMPLOI QUADRIGE STUDIO SAGEM

Modèle présent : Quadridge Studio

PHOTO NUMÉRIQUE : Appareil photo numérique,

Imprimante à sublimation.

COMMUNICATION : Biligne Fax, E-mail, SMS, Scan to E-mail.

Réseau : Internet, ADSL, Wi-Fi, NetServer*,

Imprimante laser Noir & Blanc 18ppm partagée.

OFFRE DE SERVICE ETENDUE : Installation, Formation, Assistance technique.

*option

APPAREIL PHOTO NUMÉRIQUE
Capteur Super CCD	≥ 3 millions de pixels
Zoom Optique	0ui
Moniteur LCD	3,8 cm
Retardateur	10 s
Station d'accueil	0ui

ACQUISITION
SCANNER A PLAT	Couleur
Résolution	2400 dpi
Niveau de gris/couleur	256/36 bits
Vitesse d'analyse noir et blanc	10 s
Vitesse d'analyse couleur	20 s
SCANNER A DEFILLEMENT	Couleur
Capacité	50p
Résolution	300 dpi
Vitesse d'analyse noir et blanc	1,8 s
Vitesse d'analyse couleur	19 s

BUREAUTIQUE ET TRAITEMENT DES IMAGES
Système d'exploitation	Windows XP PRO
Traitement de texte	Word 2002
Tableur	Excel 2002
AntiVirus	(KAV) Kaspersky
OCR	Omnipage Pro
Suite Graphique	Corel Essential

DIFFUSION
INTERNET*
Vitesse modem DATA	56000 bps
Connectable ADSL**	Via Port Usb ou via le LAN
Option Net Server	Oui
Navigateur	Internet Explorer 6
Mailer	Outlook 2002
Meta Moteur	Copernic Agent
Plage hora de connexion	Oui
Relève et diffusion de pages Web	Diffusion vers E-mail, fax, impression et enregistrement
Relève et impression des E-mails	Automatique
F@X to mail	à partir de l'écran, du scanner
Emission F@X et E-mail pendant consultation	Oui
Site Intranet	Option Net Server
Firewall	Option Net Server
Nom de Domaine	Option Net Server
Messagerie Intranet	Option Net Server
Sécurité à l'utilisation	Option Net Server
TELECOPIE
Ligne fax	2 lignes 33600
Vitesse	3 s
Répétaire	900 n°
File d'attente	2000 n°
Nombre de listedes de diffusion	illimité / 1900 n° par liste
Compte rendu d'émission	Avec réduction 1 ere page
Page de garde	Personnalisable
Sauvegarde traffic fax (émission/réception)	disque dur, CD, réseau
Suivi et contrôle du traffic	à l'écran/ journaux
Ré-emission du fax reçu	avec annotations
SMS
Emission de SMS via Internet	Oui
Répertoire	900 n°
File d'attente	2000 n°
Nombre de listedes de diffusion	illimité / 1900 n° parliste
Sauvegarde des émissions SMS	disque dur, CD, réseau

• Abonnement Internet non fourni ** Modem ADSL et abonnement ADSL non fournis

SMSSuivi et contrôle du traffic	à l'écran/ journaux
SMS depuis le STIL	avec annotations
IMPRIMANTE NOIR & BLANCTechnologie	Laser
Vitesse impression	18 ppm
Résolution	600x600 dpi
Bac papier	250 + 500
E-Supply	Oui
Consommables intelligents	Oui
IMPRIMANTE PHOTOProcedé d'impression	Sublimation thermique
Nombre de couleurs	16.77 millions de couleurs
Format d'impression	10 x 15 cm / 9 x 13 cm / 7,2 x 9,5 cm
Résolution	403 dpi
MINITELCapture de page	Oui
Répertoir Minitel	9 boutons à appel direct
MODE EXPRESSTransfert de fichier	protocole T30
Annuaire et liste de diffusion	900 / illimité

UNITE CENTRALE / ECRAN
Proesseur	Celeron 2,4 GHz
Ram	256 Mo
Bus Ram	100 MHz
Disque dur	20 Go
Lecteur Disquette	1,44 Mo
Graveur/Lecteur de CD Rom	Oui
Lecture carte mémoire flash	Oui
Audio	Oui
Ecran plat 17" LCD	Oui
Souris optique et clavier sans fil	Oui
E-Assist	Oui

QUADRIGE RESEAU
Nombre de PC connectables	30
Accès au réseau du Quadrige depuis le PC	Oui
Émission FAX ou SMS depuis PC	Via application web
Accès aux imprimantes laser depuis PC	N et B
Archivage des fax émis / reçus par PC	Oui
Navigation Internet depuis les postes	Option Net Server
Messagerie depuis les postes	Option Net Server
5 PC max en Wi-Fi	Option Wi-Fi

CONSOMMABLES
Toner Noir	CTR150
Autonomie	15000 pages
Lesautonomiedes consommablesfontrefienceràla lettre ITUn°1

DIMENSIONS
Dimensions unité centrale	360x200x340 mm
Dimensions écran plat 17" LCD	440x410x170
Dimensions clavier sans fil	50x490x270
Dimensions scanner	180x495x440
Dimensions imprimante N&B (double bac)	450x436x511
Poids apparéil photo	Environ 125g (sans batterie ni accessoires)
Dimensions imprimante photo	7,8 x 20 x 28,8 cm
Poids imprimante photo	2,2kg
