Type de produit	Imprimante multifonction A3/A4
Marque	SAGEM
Modèle	QUADRIGE 6727 OFFICE
Dimensions (SCIL A3)	1185 x 609 x 1160 mm
Dimensions (STIL A4)	430 x 500 x 600 mm
Poids (STIL A4)	16 kg
Poids (boîtier PC)	12 kg
Connectivité réseau	Ethernet 10/100 Base-T, USB 2.0, RJ45
Vitesse d'impression A4	28 ppm (noir et blanc)
Résolution d'impression A4	600 x 1800 dpi
Vitesse d'impression A3	27 ppm (noir et blanc)
Résolution d'impression A3	1200 x 1200 dpi
Vitesse de copie A4	28 cpm (noir et blanc)
Résolution copie	600 x 600 dpi
Scanner (à plat)	Résolution optique 600 x 2400 dpi, interpolée 9600 x 9600 dpi
Scanner (défilement)	Résolution optique 600 x 300 dpi, recto verso
Fax	2 lignes 33600 bps, 2.5 sec/page
Capacité papier (STIL A4)	500 feuilles (bac) + 100 feuilles (by-pass)
Capacité papier (SCIL A3)	4 x 500 feuilles + 100 feuilles (by-pass)
Consommables	Toner TNR 391 (A3, 25000 pages), TNR 380 (A4, 15000-25000 pages)
Logiciels inclus	Microsoft Office 2003, OCR OmniPage, Photo Studio, Illico, Sonar
Système d'exploitation	Windows XP PRO SP1
Entretien courant	Nettoyage extérieur avec chiffon doux, mise à jour logicielle via E-Update
Sécurité	Accès Internet sécurisé via Netserver VPN, gestion des droits utilisateur
Réparabilité	Pièces détachées disponibles (toners, courroies), support technique SAGEM

FOIRE AUX QUESTIONS - QUADRIGE 6727 OFFICE SAGEM

Comment configurer l'imprimante sur le réseau ?

Connectez le câble RJ45 sur l'interface 10/100 Base-T à l'arrière. L'appareil reçoit une adresse IP via DHCP. Vous pouvez ensuite installer le driver d'impression réseau depuis un poste Windows (95/98/NT/Me/2000/XP) situé sur le même réseau.

Comment numériser un document recto verso automatique ?

Placez le document dans le chargeur de documents (RADF) de 100 pages. Depuis le panneau de contrôle, sélectionnez 'Scanner' puis 'Recto verso'. Vous pouvez diffuser le résultat vers une adresse e-mail (Scan to E-mail) ou le stocker via Sonar.

Quels sont les consommables et leur autonomie ?

Le STIL A4 utilise le toner TNR 380 (autonomie : 15 000 pages à 5% de couverture, 25 000 pages à 3%). Le SCIL A3 utilise le toner TNR 391 (autonomie : 25 000 pages à 6% de couverture).

Comment remplacer le toner du STIL A4 ?

Ouvrez le capot avant de l'imprimante. Sortez l'ancienne cartouche de toner en la tirant vers vous. Insérez la nouvelle cartouche (TNR 380) jusqu'au clic. Refermez le capot. Le voyant de maintenance s'éteint.

Peut-on imprimer depuis un ordinateur en Wi-Fi ?

Oui, l'option Wi-Fi est disponible en option matérielle. Vous pouvez également connecter le Quadrige via un point d'accès Wi-Fi en utilisant l'interface Ethernet. Les pilotes d'impression réseau supportent Windows et permettent l'impression sans fil.

Que faire en cas de bourrage papier ?

Ouvrez le capot approprié (bac avant pour STIL, capot du finisseur pour SCIL). Retirez délicatement le papier coincé en suivant le sens du chemin papier. Vérifiez qu'il ne reste pas de fragments. Refermez et appuyez sur la touche 'Effacer' pour reprendre.

Comment envoyer un fax depuis un poste réseau ?

Installez l'option logicielle Quadrige réseau (max 30 postes). Depuis un poste, utilisez le pilote fax fourni. Composez le numéro dans le carnet d'adresses ou directement, puis envoyez. Le fax sera émis via les lignes 33600 bps du STIL.

Quelle est la résolution du scanner à plat ?

Le scanner à plat offre une résolution optique de 600 x 2400 dpi et une résolution interpolée de 9600 x 9600 dpi. Il permet la numérisation couleur avec 36 bits de codage et 256 niveaux de gris.

Comment utiliser la fonction Illico de messagerie instantanée ?

Illico est un logiciel inclus. Installez-le sur les PC du réseau. Créez un pense-bête sur votre bureau et envoyez-le directement sur l'écran d'un collègue via le réseau local. Le message apparaît automatiquement, quel que soit le logiciel ouvert.

Est-il possible de copier au format A3 ?

Oui, le SCIL A3 du Quadrige 6727 Office permet la copie de documents de format A5 à A3. Il dispose de 4 bacs multiformats et d'un chargeur automatique recto verso. La vitesse de copie est de 27 ppm en A4 et 14 ppm en A3.

MODE D'EMPLOI QUADRIGE 6727 OFFICE SAGEM

Boîtier	Mini Tower
Processeur	Pentium IV 2,8 GHz
Mémoire Ram	512 Mo DDR SDRAM
Disque Dur	IDE 40 Go / 7200 tpm
Lecteur de Disquette 3,5" / 1,44 Mo	Oui
Audio	Oui
Lecteur CD-ROM / DVD / Graveur CD-RW	48x/16x/24x
Interface Lan RJ 45	10/100 Base T
Interface USB 2 Face Arrière	4
Interface USB 2 Face Avant	2
Carte Modem 56K V92 V23	Oui
Ecran	17” TFT
Clavier / Souris	Radio
Dimensions (H x L x P) (mm)	372 x 202 x 376
Poids	12 Kg

CONNECTIQUE RÉSEAU

Hub 5 Ports	10/100 Base T
Câbles réseau	4 Droits : 3 mètres

LOGICIELS SUR QUADRIGE

Système d'exploitation	Windows XP PRO SP1 minimum
Word 2003	Oui
Excel 2003	Oui
Outlook 2003	Oui
Minitel	Oui
SMS*	Oui
Archivage (SONAR)	Scanner/FAX/SMS*
Routage des documents (FollowMe)	FAX/SMS*
Instant messaging (ILLICO)	Oui
OCR Omnipage V12	Oui
Photo Studio Arc Soft	Oui
Télérelève	Oui
E-Supply	Oui
E-Update	Oui
Anti-virus	KAV 5.0
Gestionnaire de flotte fax Lan	Supervisor
Gestionnaire SNMP imprimante	Oui

PÉRIPHÉRIQUE PRINCIPAL STIL A4

Clavier	Qwerty
Ecran Scanner	2 lignes de 16 caractères + Icônes
Ecran imprimante	2 lignes
Interface réseau RJ45	10/100 Base T
Dimensions (H x L x P) (mm)	430 x 500 x 600
Poids	16 Kg

FAX

Ligne fax	2 lignes 33600 bps
Type de Codage	MH-MR-MMR
Correction d'erreur	Oui
Vitesse de transmission / ITU n°1	2,5 sec / Page
Emission en Recto-Verso	Oui
Impression duplex des fax reçus	Oui
Répertoire	2000
File d'attente	2000
Listes de diffusion et Groupes	200
Compte rendu d'émission	Avec réduction de la 1^ème page
Sélection page de garde	Oui
Compte-rendu d'émission mailing	Avec réduction de la 1ère page

SCANNER A DÉFILEMENT

Résolution optique	600 x 300 Dpi
Vitesse du Scanner (N&B /Couleur)	1,8 sec / 16 sec
Scanner couleur	Oui
Scanner Recto-Verso	Oui
Capacité chargeur (80g/m2)	50 pages

* service disponible si option activée par l'opérateur.

ISO 9001

qu'un système d'assurance de la

qualité se référant à une norme

qualité de referant à une norme internationalement reconnus est

internationale reconnue est appliqués à la convention et à la

applique à la conception et à la

fabrication des produits ci-dessus.

SCANNER A PLAT

Résolution optique	600 x 2400 Dpi
Résolution interpolée	9600 x 9600 Dpi
Vitesse Scanner (N&B /Couleur)	5,9 s / 10,6 s / Page
Niveau de gris	256
Codage couleur	36 Bits
Réglage du Contraste / Luminosité / Couleur Ajustement	Oui / Oui / Oui

COPIEUR NUMÉRIQUE A4

Résolution	600 x 600 Dpi
Vitesse de copie en Noir & Blanc	28 Cpm
Réduction / Agrandissement	25% à 400%
Fonction M C T	“1-99”
Copie Recto-Verso	A partir de doc R° et R° V°

IMPRIMANTE A4

Technologie	Noir & Blanc Laser
Vitesse d'impression	28 ppm
Impression Recto-Verso	Oui
Résolution d'impression	600 x 1800 Dpi
Imprimante réseau	Oui
Processeur	POWER PC 405 / 266 MHz
Mémoire	64 Mo
Format papier	A4, B5, A5, Letter, Legal, Spécial148 x 210 mm à 216 x 297 mm
Type papier	A4, B5, A5, Letter, Legal, SpécialTransparents Laser
Bac papier standard	500 pages
By Pass	100 pages
Réception papier	100 pages
Langage d'impression	PCL5
Driver d'impression réseau	Windows 95/98/NT/Me/2000/XP

OPTIONS MATÉRIELS

Option périphériques additionnels	5 (3725,3780)
Option Netserver	Oui
Acces Wifi	Oui

OPTIONS LOGICIELS A PARTIR DE POSTES RÉSEAU

Quadrige réseau	Max 30 postes
Emission / Réception depuis poste connecté	Fax / SMS*

SCIL A3

COPIE A3 / A4
Format papier	Min A5 ; Max A3
Préchauffage	23 sec
Sortie 1ercopie	4,8 sec
Vitesse de copie	27 ppm
Zoom	25 à 400 %
Bacs papier	4 multiformats
Capacité papier	4 x 500 + 100 pages
Scanner	RADF 100 pages
Duplex	Oui
Bypass	Oui
Finition	Oui

IMPRESSION LASER RÉSEAU A3

Plate-formes supportées	Win98/Me/NT4,0/2000/XP
Emulations	PCL5e/6
Résolution	600 dpi, 1200 dpi
Interface réseau	Ethernet 10/100 Base-T

FINITION

Capacité sortie de papier	1100 + 100 feuilles A4
Capacité d'agrafage	30 feuilles

DIMENSIONS

L x P x H (en mm)	1185 x 609 x 1160
CONSOMMABLES
Toner Noir SCIL A3	TNR 391
Autonomie	25000 copies (6% de couverture)
Toner Noir STIL A4	TNR 380 15000p à 5% / 25 000 pages à 3%

NO-STRESS OFFICE

BY SAGEM®

Les vitesse de transmissions, d'analyse et les tailles mémoire font référence à la lettre ITU n°1 en mode normal. L'accès à Internet est à la charge du client (contacter SAGEM SA). PCL est une marque déposée par Hewlett Packard. SAGEM SA se réserve le droit à tout moment et sans préavis de modifier les caractéristiques techniques et les services énoncés pour ses produits et services ou de cesser la commercialisation de ceux-ci.

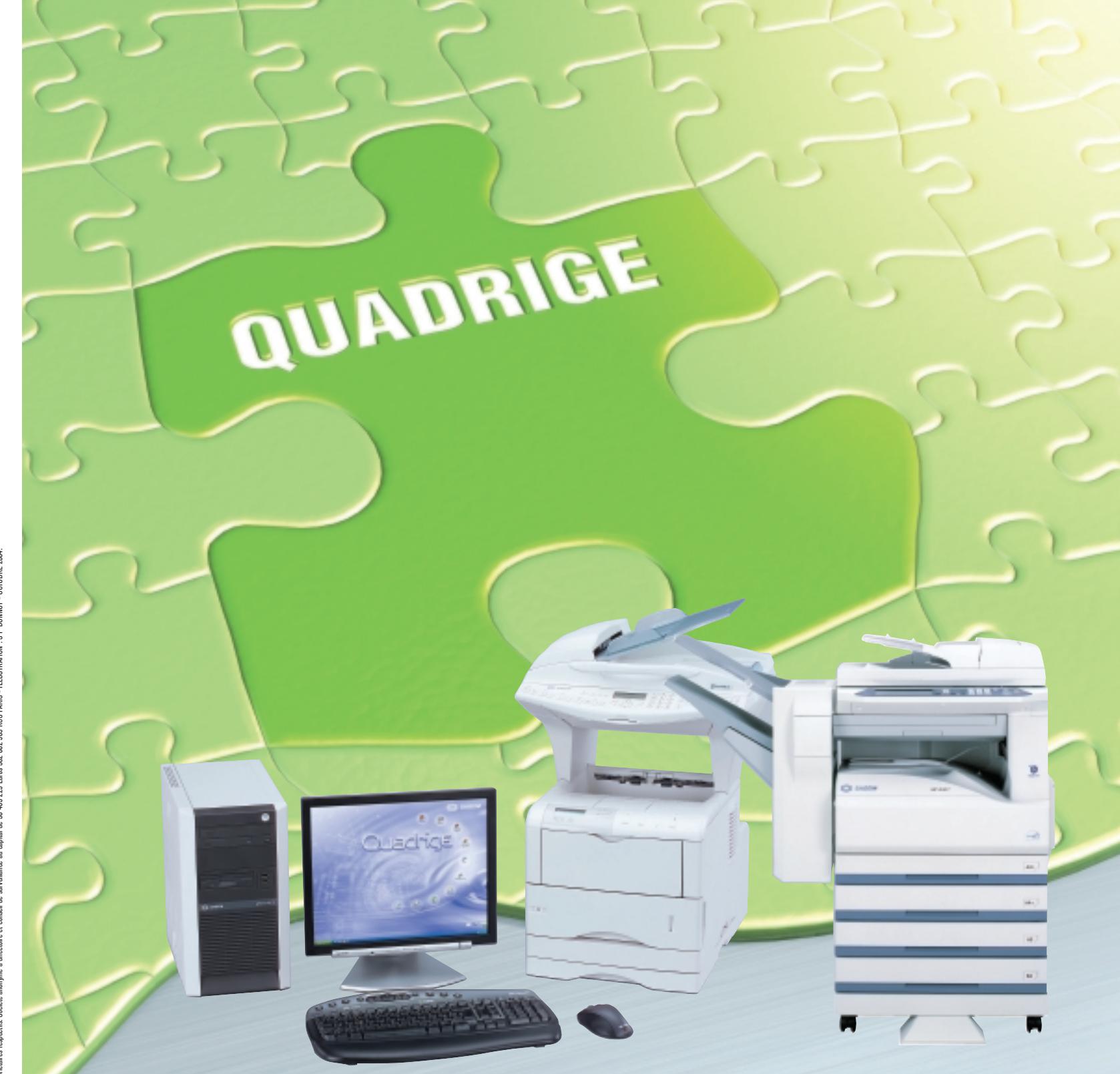

QUADRIGE

UNE PIÈCE POUR PASSER DU PETIT AU GRAND FORMAT

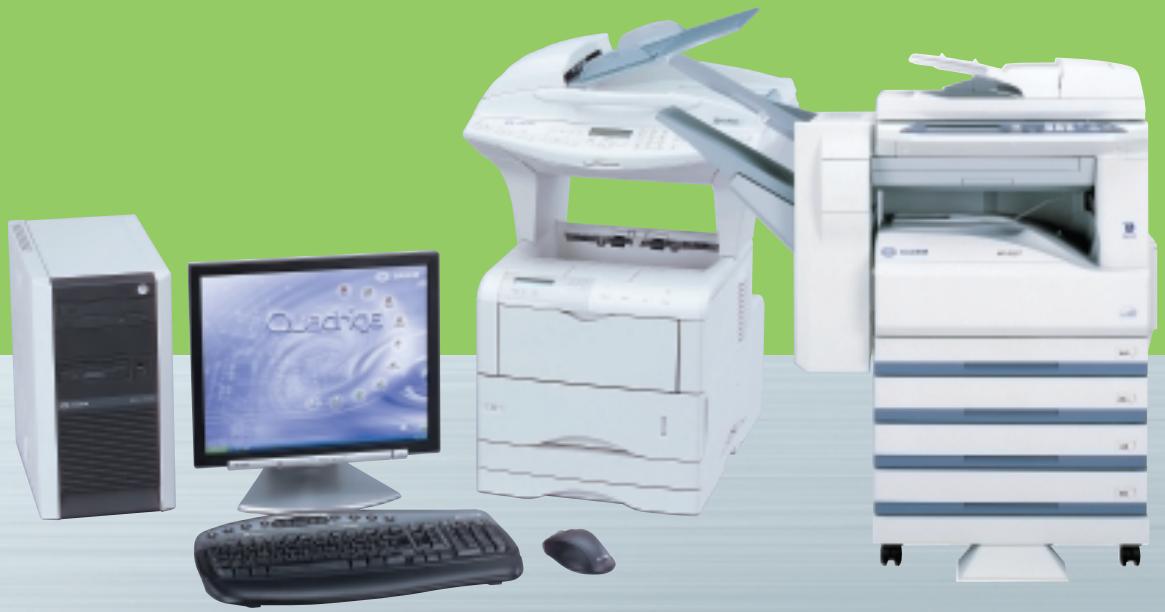

QUADRIGE 6727 OFFICE

Communication : Biligne Fax, E-Mail, SMS*, Scan to E-mail couleur, messagerie instantanée Illico
Impression : 28 ppm Noir & Blanc A4, recto verso, bacs 500 + 100 pages, 600 x 1800 dpi, Lan 27 ppm Noir & Blanc A4 /14 ppm A3, recto verso, bacs 4 x 500 pages, 1200 x 1200 dpi
Copie : 27 ppm A4 / 14 ppm A3, zoom 25-400%, recto verso automatique, alimentation auxiliaire, trieuse à décalage, agrafeuse
Scanner : Système d'archivage Sonar, numérisation couleur et Noir & Blanc, Scan to E-mail couleur A4
Partage : Envoi de fax, accès SMS*, partage d'impression, accès ADSL, Internet, fichiers
Offre de service étendue : Installation, formation, assistance technique
Confort d'utilisation : Ecran plat, clavier et souris sans fil, clés en main

RECTO

VERSO

INTEGRAL

QUADRIGE 6727 OFFICE

A3 OU A4 : COMMUNIQUEZ EN GRAND

Pour bien communiquer, votre entreprise utilise un puzzle d'appareils, de matériels, de logiciels, une nébuleuse de connexions, de terminaux, de contacts, de périphériques et d'interfaces plus ou moins compatibles...

Avec les Quadrige de Sagem, ce puzzle compliqué trouve sa solution. Toutes les fonctions sont réunies, toutes les possibilités sont ouvertes, toutes connexions sont permises : le Quadrige est la pièce maîtresse de toute votre communication.

Copier, imprimer, scanner, faxer, chater, surfer, diffuser, communiquer à l'interne ou dans le monde entier : tout est possible, fluide et simple. Et si vous choisissez le Quadrige 6727 Office Sagem, votre entreprise toute entière peut accéder au format A3 en scan et en impression : vous communiquez en grand.

Le SCIL A3 du Quadrige 6727 Office est un périphérique multifonction idéal pour réaliser les travaux de copie et d'impression réseau de haute qualité. NUMÉRISATION RV :

Avec son chargeur de documents d'une capacité de 100 feuilles et son scanner RV, il vous évite toute manipulation fastidieuse de vos originaux. BACS PAPIER :

Disposant d'un introducteur manuel de 100 feuilles et de bacs papier multiformats de 4x500 feuilles, il ne nécessite pas de rechargements papier incessants et sait gérer confortablement la diversité des formats papier rencontrée en entreprise (format A5 à A3). FINITION AGRAFAGE :

Son finisseur agrafeur est capable d'agrafer jusqu'au format A3. Afin de faciliter la distribution des documents, il est équipé d'une fonction de tri par empilement décalé.

IMPRIMANTE RÉSEAU :

L'impression de documents et d'images de haute qualité est réalisée avec une extrême précision grâce au coeur d'impression laser 27 ppm de 1200 dpi : vous atteignez un niveau de détails remarquable et une qualité exceptionnelle.

Compatible PCL5e/6e, le SCIL A3 connecté par une interface 10/100 Base-T imprime aisément tous types de documents issus de vos systèmes d'information.

Doté de la fonction impression recto-verso, il vous permet de réduire de 50% votre consommation papier.

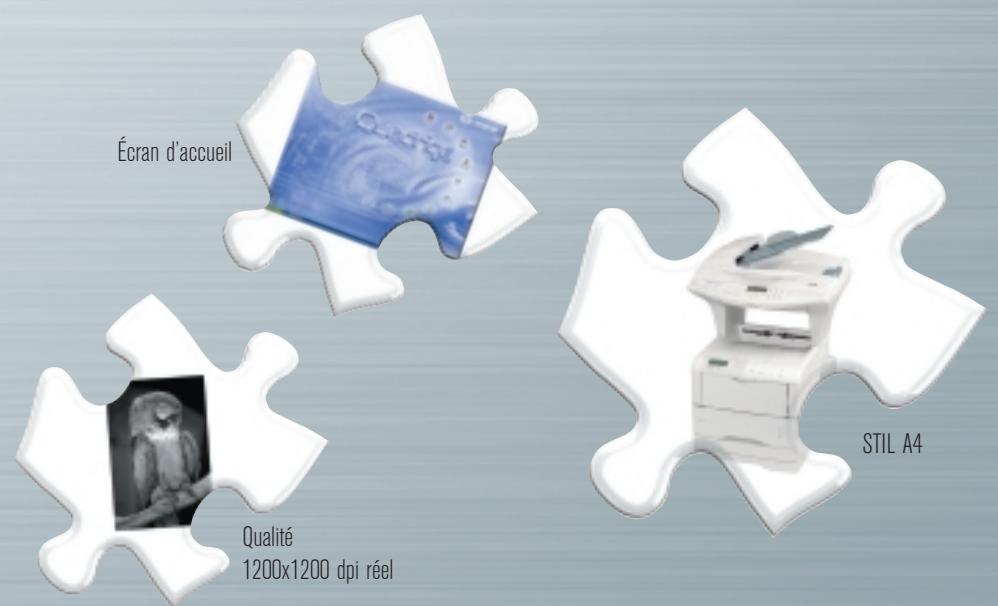

LE STIL A4 :

FAX :

Avec ses 2 lignes fax 33600 bps, son répertoire et sa mémoire sur disque dur, le quadrige 6727 Office est une solution fax haute-performance.

Les fax sont imprimés en qualité laser ou peuvent être directement visualisés à l'écran.

De plus, le quadrige 6727 Office est une solution idéale pour mailings et fax personnalisés.

Avec la fonction FollowMe, vous pouvez imprimer les fax reçus sur le STIL, le SCIL ou un périphérique d'impression connecté au réseau ou les faire suivre vers une adresse E-mail, ou vers un télécopieur de votre choix.

SCANNER COULEUR A4 RECTO VERSO :

Avec son scanner Ultra-Quick Scan, vous numérisez vos documents en une seule opération.

Vous pouvez ainsi aisément diffuser des documents recto verso, noir et blanc ou couleur (format PDF, JPEG, TIF-F) vers un ou plusieurs destinataires via la messagerie Outlook du quadrige.

IMPRIMANTE LASER RÉSEAU 28 PPM :

Avec sa vitesse d'impression de 28 ppm, le STIL A4 est une imprimante A4 robuste et performante. Grâce à sa connexion Lan et à ses standards d'impression PCL® 5 et SG Script 3 (émulation PostScript, de niveau 3), il s'intègre idéalement à votre environnement réseau.

MF SUPPLÉMENTAIRES :

Vous avez la possibilité de connecter au quadrige 6727 Office via le Lan des multifonctions MF37 supplémentaires : le quadrige archive tous les fax émis et tous les scan to-Sonar effectués depuis ces périphériques additionnels.

SONAR :

Sonar est un système d'archivage performant, convivial et rapide vous permettant de sauvegarder le trafic fax et les documents numérisés des multifonctions du réseau, et de les retrouver en un clin d'oeil.

Les documents sont automatiquement indexés lors de l'archivage et enregistrés au format PDF. Ce qui permet d'optimiser le temps de recherche tout en bénéficiant d'un format de fichier universel et sécurisé. En cas de saturation du disque du serveur, les documents peuvent être gravés sur un CDROM.

Un éditeur de pages intercalaires permet d'automatiser l'archivage et la diffusion de vos documents scannés via un système de cases à cocher.

Les fonctions de gestion et de consultation des documents sont accessibles à partir du quadrige. Vous pouvez effectuer une recherche en mode plein texte des documents archivés ou en utilisant un ensemble de critères; Vous pouvez alors consulter, transmettre et imprimer automatiquement les informations trouvées.

ILLICO :

VOS COLLÈGUES À PORTÉE DE CLIC !

Direct, efficace et plus instantané que l'e-mail, Illico vous offre la possibilité de créer des penses-bêtes sur votre bureau, et surtout de les envoyer directement sur l'écran du PC de vos collègues. Le message électronique reçu s'affichera alors automatiquement sur l'écran du PC récepteur quel que soit le logiciel ouvert à l'écran; cet échange immédiat vous permettra même de dialoguer.

LOGICIELS

BUREAUTIQUES

Grâce à sa suite logicielle étendue, vous avez la possibilité d'effectuer tous les travaux bureautiques tels que : travaux tableurs Excel, traitement de texte Word, et traitement d'images Photo Studio Arc Soft. Son puissant outil logiciel OCR Omnipage pro numérisera vos documents papier pour une réimpression après modifications.

Enfin, pour satisfaire tous vos besoins de communication, le quadrige 6727 Office est équipé des fonctions Internet Explorer, SMS et minitel.

OPTIONS RESEAU : NETSERVER / E-SPOT

L'option Netserver vous offre, en toute sécurité, l'accès Internet haut débit via ADSL ou RNIS sur les postes de l'entreprise : le quadrige se transforme en un central ultra performant. Netserver intègre également un serveur de messagerie interne accessible à l'ensemble des utilisateurs du réseau et un serveur de VPN pour réaliser des connexions réseau intersites sécurisées. Avec l'option E-Spot, l'ensemble des fonctions fax, SMS est accessible depuis votre réseau (dans la limite de 30 PC). Une fois connecté, chaque poste peut faxer et émettre des SMS.

SERVICES :

LE GRAND JEU

Bénéficiez de toute une gamme de services avec le quadrige 6727 Office : la prise en main à distance de votre quadrige afin de résoudre rapidement un problème technique, la mise à jour du logiciel système quadrige pour une protection et une performance optimales de votre quadrige, une gestion automatique de vos consommables supprimant tout risque de rupture.
