Type de produit	Imprimante multifonction couleur A4
Marque	SAGEM
Modèle	MF 6990DN
Dimensions (L × P × H)	534 × 526 × 730 mm
Poids	48 kg
Alimentation électrique	220-240 V AC, 50/60 Hz
Fonctions principales	Impression, copie, numérisation, fax, serveur d'impression
Vitesse d'impression (mono/couleur)	35 ppm / 30 ppm
Vitesse de copie (mono/couleur)	35 cpm / 30 cpm
Résolution d'impression	600 × 600 dpi (multibits)
Résolution de numérisation (plat)	1200 × 2400 dpi
Résolution de numérisation (ADF)	600 dpi
Capacité papier standard	500 pages + 100 bypass
Capacité papier maximale	1500 pages (avec options)
Écran tactile	7,4 pouces couleur
Mémoire / Disque dur	256 Mo (ext. 512 Mo) / 160 Go
Connectivité réseau	LAN 10/100 Base-T, USB
Fonctions de sécurité	Authentification empreinte digitale/PIN, SSL, PDF sécurisé
Consommables toner (mono/couleur)	TNR 388K / C/M/Y : 12 000 pages chacun
Consommables tambour	DRM 315K/C/M/Y : 30 000 pages chacun
Systèmes d'exploitation supportés	Windows 2000 SP4, XP SP2, Vista (32/64b), 2003 Server SP2, 2008 Server, Mac OS X 10.2–10.5, Linux, Citrix
Entretien et nettoyage	Accès facile aux cartouches, indicateurs de niveau de toner, pastilles de couleur
Pièces détachées et réparabilité	Consommables intelligents Plug'n'Print, options finisseur agrafeur, kit réceptacle toner

FOIRE AUX QUESTIONS - MF 6990DN SAGEM

Comment installer le logiciel Companion Suite Pro ?

Insérez le CD fourni ou téléchargez le logiciel depuis le site SAGEM. Suivez les instructions à l'écran. Le logiciel est compatible avec Windows 2000 SP4, Windows XP SP2, Windows Vista (32/64b), Windows 2003 Server SP2 et Windows Server 2008. Pour Mac OS X 10.2 à 10.5 et Linux, utilisez les pilotes standard.

Comment numériser un document vers un email ?

Utilisez la fonction Scan-to-email depuis l'écran tactile. Sélectionnez l'option 'Scan vers email', entrez l'adresse du destinataire, puis lancez la numérisation. Le document sera envoyé directement sans PC. Pour une configuration préalable, accédez au serveur web embarqué MF Admin.

Que faire si l'écran tactile ne répond plus ?

Essayez de redémarrer l'imprimante en l'éteignant et en la rallumant après 30 secondes. Si le problème persiste, vérifiez que la protection d'écran n'est pas activée. En cas de blocage, contactez le support technique SAGEM.

Comment remplacer la cartouche de toner ?

Ouvrez le panneau frontal du MF 6990DN. Les cartouches sont signalées par une pastille de couleur. Tirez la cartouche vide vers vous, insérez la nouvelle cartouche jusqu'au déclic. Suivez les instructions à l'écran. Le toner de grande capacité (12 000 pages) assure une longue autonomie.

Comment configurer l'impression sécurisée par empreinte digitale ?

Allez dans le menu 'Sécurité' sur l'écran tactile. Activez l'authentification par lecteur d'empreinte digitale ou code PIN. Enregistrez vos empreintes en suivant les invites. Pour imprimer un document confidentiel, sélectionnez l'option 'Impression sécurisée' et authentifiez-vous.

Comment effectuer une copie recto/verso ?

Placez les documents dans le chargeur automatique (ADF) ou sur la vitre. Appuyez sur 'Copie', puis sélectionnez 'Recto/verso' dans les options. Le MF 6990DN effectue automatiquement la copie recto/verso. Vous pouvez aussi utiliser le by-pass pour des supports spéciaux.

Comment connecter l'imprimante au réseau ?

Le MF 6990DN dispose d'une interface LAN 10/100 Base-T. Branchez le câble Ethernet entre l'imprimante et votre routeur/switch. Configurez l'adresse IP via DHCP (par défaut) ou manuellement via le panneau de commande. Il n'y a pas de connexion Wi-Fi intégrée.

Comment agrafer les documents avec le finisseur ?

Le finisseur agrafeur est une option. Une fois installé, sélectionnez 'Agrafage' dans les options d'impression ou de copie. Il peut agrafer jusqu'à 30 pages par lot. Les documents sont décalés automatiquement pour une séparation facile.

Comment scanner un document recto/verso automatiquement ?

Utilisez le chargeur automatique de documents (ADF) recto/verso de 70 pages. Placez les documents face vers le haut. Sur l'écran, sélectionnez 'Numérisation recto/verso'. Le scanner capture les deux faces en une seule passe. La vitesse est de 43 ipm en monochrome et 30 ipm en couleur.

Comment résoudre un bourrage papier ?

Ouvrez le capot avant ou les bacs pour accéder au chemin papier. Retirez délicatement le papier coincé en tirant dans le sens du défilement. Évitez de déchirer le papier. Consultez le menu d'aide sur l'écran tactile pour des instructions visuelles. Les indicateurs de statut sur le panneau vous guident.

MODE D'EMPLOI MF 6990DN SAGEM

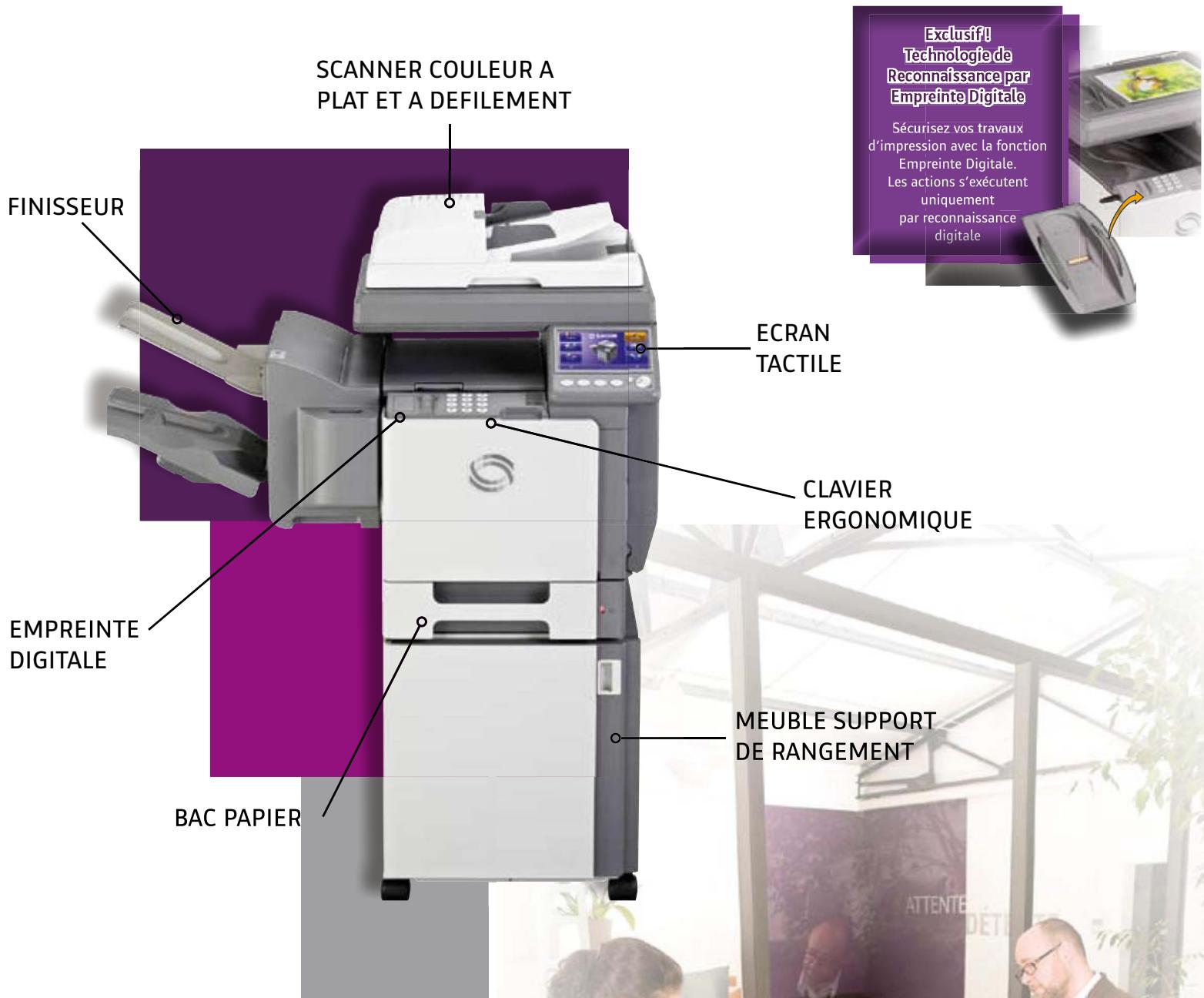

La gamme MF 6990dn est une nouvelle conception

de multifonctions couleur A4, qui, en plus de vous apporder comport

et productivité vous offre des fonctions jusqu'alors réservées au copieur. Une gamme

modulable sur mesure qui s'adapte facilement aux besoin et particularités de l'utilisateur.

Composez votre multifonction selon vos criteres et vos exigences et integrez-le

naturellement dans votre espace de travail.

ENERGY STAR

RESPECT DE L'ENVIRONNEMENT

Sagem Communications s'engage pour le respect de l'environnement.

Nos solutions multifonctions sont conformes au programme

ENERGY STAR et à la directive RoHS. Le programme international

ENERGY STAR a pour objectif de promouvier le développement et la popularisation des équipements de bureau à faible consommation.

Le MF 6990 est un copieur A4 ultra performant :

• Impression couleur et monochrome rapide (30 et 35 ppm)
• Copie couleur et monochrome ultra rapide (30 et 35 ppm)
• Numérisation couleur et monochrome de vos documents pratique et fonctionnelle
  Vitesse de numérisation du chargeur à défilament recto/verso :

43 ipm (monochrome) et 30 ipm (couleur)

• Scanner à plat pour le traitement de tous types de documents

La vitesse d'impression monochrome et couleur respectivement de 35 et 30 ppm garantit à chaque collaborateur le rendement nécessaire à la réalisation des travaux de copie et d'impression les plus lourds. Avec un temps de sortie papier optimal vous étes assurés de récapérez vos documents de travail rapidement. Profitez des avantages qu'offre le multifonction en affectant un bac à un groupe de personnes, ou pour l'utilisation de documents spécifiques (papier à en-tête, factures), et gagnez ainsi du temps dans la gestion des coûts et l'impression des documents.

La grande capacité de réserves papier assure une autonomie et une grande liberté pour l'exécution des multi copies. Avec le finisseur externe (option), décalez et agrafez vos documents et portez la capacité sortie papier à 600 pages (500 + 100).

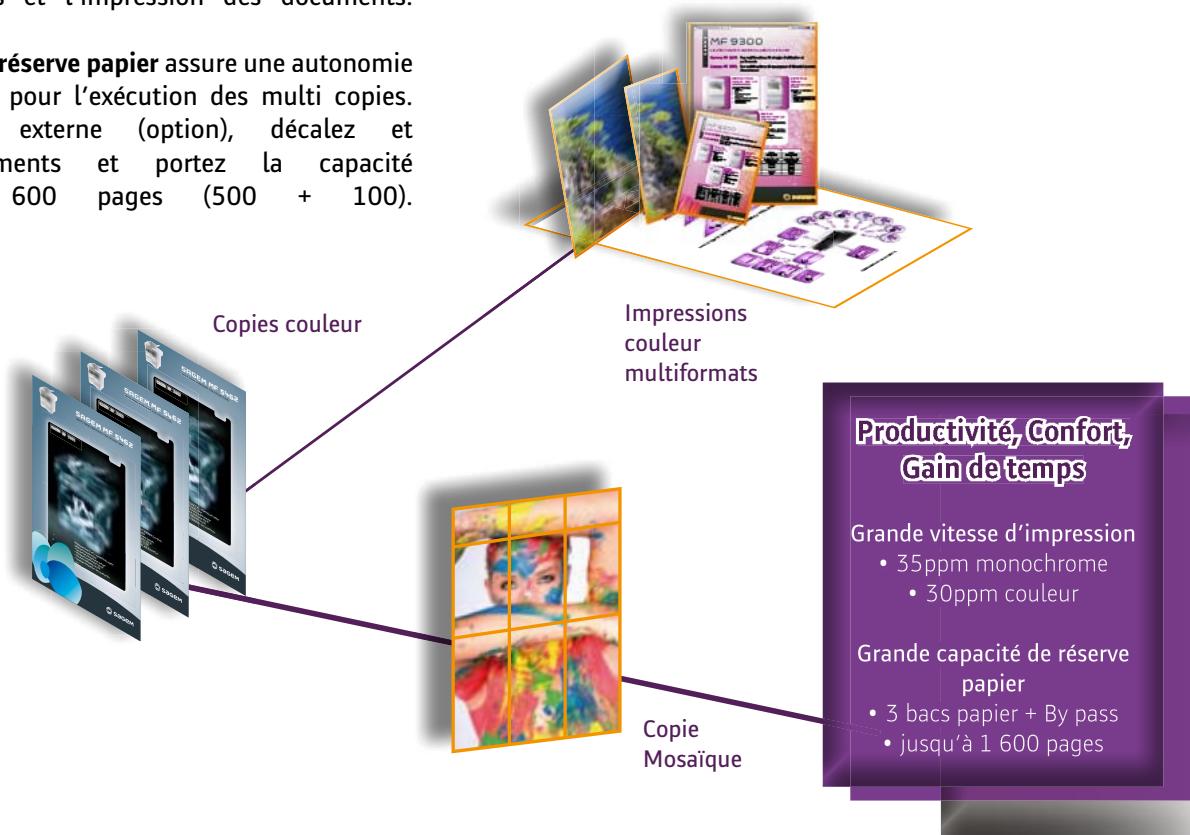

La copie dans tous ses états...

Accédez directement à vos travaux personnels avec le fingerprint en plaçant votre index sur l'écran de lecture et sauvegardez vos documents avant comme après impression. Gagnez en avantage et en temps avec des fonctions astucieuses de copies carte d'identité, copies mosaïque, poster... Laissez vous guider naturellement et imprimez la copie d'une carte d'identité recto verso sur une seule page. Jouez avec les différentes options et trouvez l'impression qui vous convient.

Finisseur agrafeur

...pour des travaux d'impression professionnels

Equipé d'un finisseur externe (option), le MF 6990 vous assiste lors de l'impression des exemplaires multiples. Il décale automatiquement les documents et permet également d'agrafer jusqu'à 30 pages à la fois.

By-pass et recto/verso

Très complet, le MF 6990 réalise simplement l'impression recto/verso et accepte grâce à son bac by-pass multi format les supports papiers autres que le A4 (enveloppe, A5, ...) Laissez-vous seduire par la simplicité et la convivialité des différents menus qui vous sont proposés.

Serveur d'impression

En plus des fonctions impression et copie, le MF 6990 est aussi un serveur d'impression. Muni d'un disque dur puissant de 160 Go, vos données peuvent, si vous le foulez, être stockées dans le multifonction. L'espace mémoire du réseau ou de votre poste de travail est ainsi libéré. Ces données sont imprimables à la demande et peuvent être sauvégardées même après impression. Pratique, sans rechercher l'original, vous imprimez le document que vous utilisez régulièrement.

Grand écran couleur & tactile

Grand écran couleur tactile de 7,4" (19cm)
- Lecture optimisée par un affichage clair et aéré
- Menu structurés et ergonomiques pour une navigation rapide et précise
- Touches d'accès rapide accessibles depuis le clavier

Le menu d'accueil informe clairement des différentes actions en cours. Par exemple, vous visualisez l'etat des consommables et vous serez bien sur alerte d'une approche fin de toner. Vous suivez en temps réel les instructions représentées à l'écran et remplacez

vos consommables en un minimum de temps.
Le panneau frontal offre une grande ouverture et facile ainsi l'accès aux cartouches d'encre nouvelle génération de grande capacité signalées par une pastille de couleur pour toujours plus de facilité.

UTILITAIRESSAGEM

Mon assistant bureau intelligent : Companion Suite Pro

Associe à la suite logicielle Companion Suite Pro, votre MF 6990 devient un multifonction PC ingénieux et efficace. Depuis son poste de travail, l'utiliseur accede à l'ensemble des fonctions de la machine.

Son travail est optimé grâce à ce gestionnaire de fjichier universel qui organise, recherche et archive les documents. Véritable assistant personnel, Companion Manager vous aide à gérer votre traffic des documents fax émis et reçus ainsi que des documents scannés et imprimés.

Dóte d'un OCR puissant, vos documents papier sont convertis en fichier électronique.

La précision de reconnaissance optique de caractères du Companion Suite Pro permet à l'utilisateur d'enrichir, de modifier et de sauvegarder n'importe quel document numérique.

Vous pouvez avec la fonction «post-it» ajouter des annotations telles que « confidential - urgent - àtraiter... » sur vos documents.

Mon serveur web embarqué : Sagem MF Admin

Le serveur web embarqué Sagem MF Admin, vous permet de configurer (paramètres, annuaire, protection d'accès) et de visualiser les états (consommables, compteurs, journaux, files d'attentes) de votre MF 6990 à distance depuis n'importe quel PC situé sur votre réseau local. Avec la fonction LDAP (Lightweight Directory Access Protocol), accédez à l'ensemble des dépertoires de votre réseau.

Puissant outil de communication

Fonctions Scan-to:

Vitesse de transmission :

2,5 seconds par page

• Mémoire fax de 500 feuilles

• Fonction « copie fax émis » intégrée

Compatible LDAPv3

Multifonction à la pointe de la sécurité

• Accès aux fonctions et menus du multifonction par authentification de l'utilisateur et/ou du groupe d'utilisateurs
• Gestion des impressions de documents confidentiels

Impression sécurisée de documents par empresse digitale ou code PIN

• PDF sécurisé

Protection de documents numériés par creation de mot de passer

Confidentialité

Le multifonction Sagem MF 6990 garantit un système de contrôle et de confidentialité élevé dans la transmission des données ainsi que dans la gestion des droits des utilisateurs. Les données transmises depuis votre poste d'impression vers le multifonction ainsi que les accès au site web sont securisés grâce au protocole SSL.

Parce que chaque service a un fonctionnement unique, des obligations spécifiques, des documents à traiter plus ou moins importants, le MF 6990 propose un large choix dans la gestion des droits des utilisateurs.

Conçu pour vous, compatible avec la majorité des systèmes d'exploitation existants le MF 6990 s'adapte efficacement à vos besoin en s'integrant naturellement dans votre environnement réseau.

Il est facile alors d'autoriser l'impression couleur à des utilisateurs spécifiques ou même de définir un quota d'impressions par personnes ou groupe de personnes.

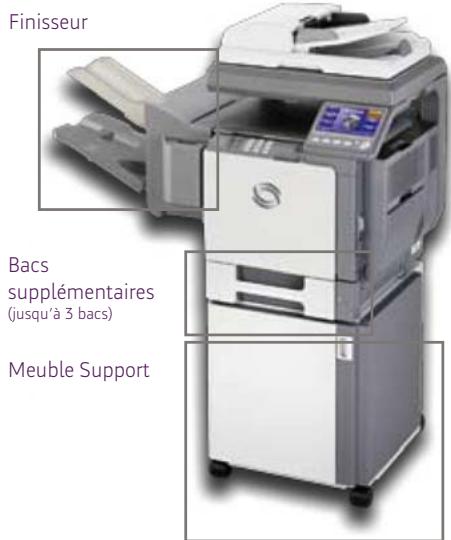

Configurations et Options

Configuration Standard
Configuration avec options

Accessoires

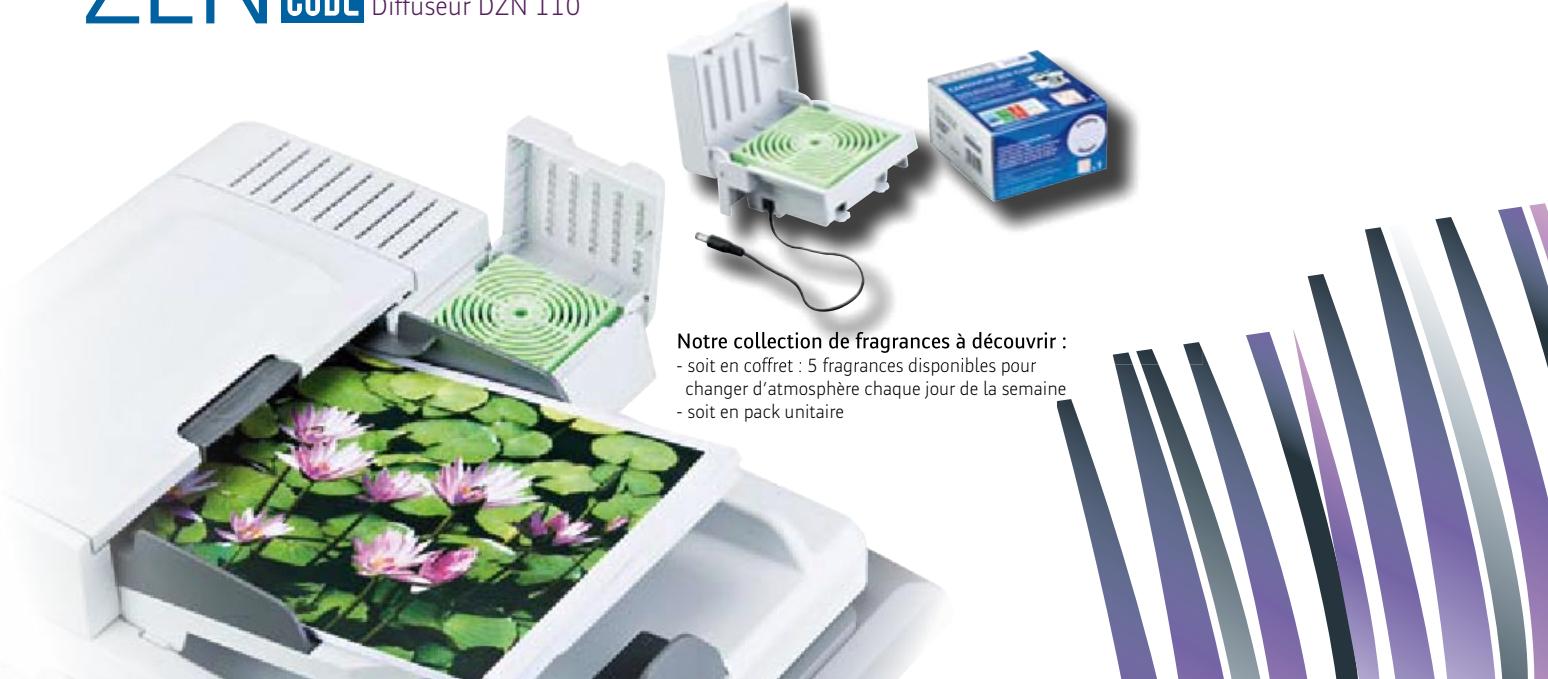

ZEN CUBE Premier diffuseur de bien etre pour multifonction Sagem Diffuseur DZN 110

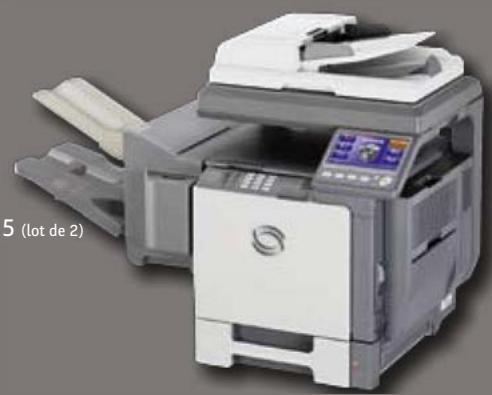

Réceptacle Toner: KTW 315 (lot de 2)

IMPRIMANTE LASER COULEUR

Vitesse d'impression Monochrome/Couleur	35 ppm/30 ppm
Résolution	600 x 600 dpi (multibits)
Langage d'impression	PCL5®, PCL6®. SG Script3 (Emulation Postscript PS3), PDF 1.7
Polices résidentes	80 vectorielles (PCL6/PLC5), 136 vectorielles (PostScript 3)
Microprocesseur	ARM 11, 400 MHz
Mémoire / Disque Dur	256 Mo (jusqu'à 512 Mo) / 160 Go
Systèmes d'exploitation (en réseau)	Windows 2000 SP4; Windows XP SP2 Home (32b) Windows XP SP2 Pro (32b) Windows Vista (32 & 64b) Windows 2003 Server SP2; Windows Server 2008 Mac OS X(10.2 to 10.5); Linux ; Citrix Metaframe
Bac papier standard (By pass)	500 pages (+ 100 By pass): 60-90g/m²
Bac papier supplémentaire (option) jusqu'à 2	500 pages; 60-210 gr/m²
Finisseur agrafeur	Option
Bac sortie papier standard / finisseur	250 p / 600 p (100 bac sup + 500 bac inf)
Formats papier Bac principal	A4, Legal, Letter, A5, B5, Statement, Executive, Enveloppes (monarch, DL, C5, Com10)
Volume mensuel maximum / moyen	120 000 / 10 000 pages
Temps de sortie 1emimpression	14 s
Impression réseau recto / verso	Oui

COPIEUR COULEUR NUMERIQUE RECTO/VERSO

Vitesse de copie Monochrome / Couleur	35 cpm / 30 cpm (copies par minute)
Résolution	600 dpi
Réduction / agrandissement	25% à 400 %
Multicopies triées	1 à 99
Temps de sortie 1°/°copie Monochrome / Couleur	12 s / 15 s
MULTIFUNCTION RESEAU
Accès réseau	TCP/IP
DHCP	Oui
MF connectable aux solutions de serveur de fax Sagem	Oui

SCANNER COULEUR RESEAU A PLAT

Technologie scanner	CCD
Vitesse du scanner	2,4 sec
Monochrome / Couleur
Résolution	1200 x 2400 dpi
Compatibilité driver	WIA, TWAIN
Copie carte d'identité / Copie bannière	Oui / Oui
SCANNER COULEUR A DEFILEMENT RECTO / VERSO
Chargeur Automatique de Documents	70 p
Vitesse de numérique	43 / 30 ppm
Monochrome / Couleur
Résolution	600 dpi
Copie mosaïque	Oui

*Etude Ifop-Viséo Conseil pour l'Election du Service Client de l'Année 2009 réalisée en mai et juin 2008 sur le titre du client mystère au Moyen de 160 contacts répartis entre appels téléphoniques, courierslectroniques et postaux.

nature by SAGEM

FONCTIONS AVANCEES RÉSEAU

Scan-to-FTP, Scan-to-SMB (avec compte rendu 1ère page)	Oui, Oui
Scan-to-archive	Oui
Scan-to-email sans PC (avec compte rendu 1èç page)	Oui
Client LDAP	v3
SNMP	v3
Serveur web : MF ADMIN	Configuration et visualisation à distance du statut de la machine

COMPANION SUITE PRO

Systèmes d'exploitation	Windows 2000 SP4; Windows XP SP2 Home (32b)Windows XP SP2 Pro (32b)Windows Vista (32b & 64b)Windows 2003 Server SP2; Windows Server 2008*(*)impression seulement
OCR, Document Manager Software	Paperport SE11
Scan-to-PC	Oui
PC-fax: émission / réception	jusqu'à 10 PC / 1 PC
Utilitaires	SAGEM Companion (10 licences incluses)

SUPER FAX G3

Vitesse du modem ; Vitesse de transmission	33.6 kbps ; 2.5 sec / page
Émission / réception en recto / verso	Oui
Mémoire Flash (sauvegarde 5 ans)	500 p
Multitâche	Oui
Type de codage	MH-MR-MMR, Super G3, JBIG
Mode correction d'erreur	Oui
Répertoir / Liste de diffusion (mixte RTC, e-mail)	500 n° / 32
Compte rendu d'émission	Avec réduction 1erpage
Copie fax émis	Oui

FONCTIONS DE SECURITÉ

Authentication utiliser	Lecteur d'empreinte digitale / Code PIN
PDF sécurisé	Avec mot de passer
Communication sécurisée	SSL (Secure Socket Layer)
Impression sécurisée	Lecteur d'empreinte digitale / Code PIN

FONCTIONS AVANCÉES CLE USB

Print-from-key / Scan-to-key / Key-to-display

TIFF-F, TXT, PDF, JPEG / JPEG, PDF / JPEG

INTERFACE

LAN 10/100 base T	Imprimante, Scanner, Fax
CONSOMMABLES
Capacité Toner monochrome	TNR 388K / 12 000 p à 5%
Capacité Toner couleur	TNR 388C, TNR 388M, TNR 388Y 12 000 p à 5%
Capacité Tambour monochrome et couleur	DRM 315K, DRM 315C, DRM 315M, DRM 315Y 30 000 p
Capacité Kit réceptacle toner usage	KTW 315 (lot de 2) jusqu'à 2 × 36 000 p à 5% (selon profil utilisateur)
Système de consommables intelligents	Carte PLUG'N'PRINT
Télérelève	Oui

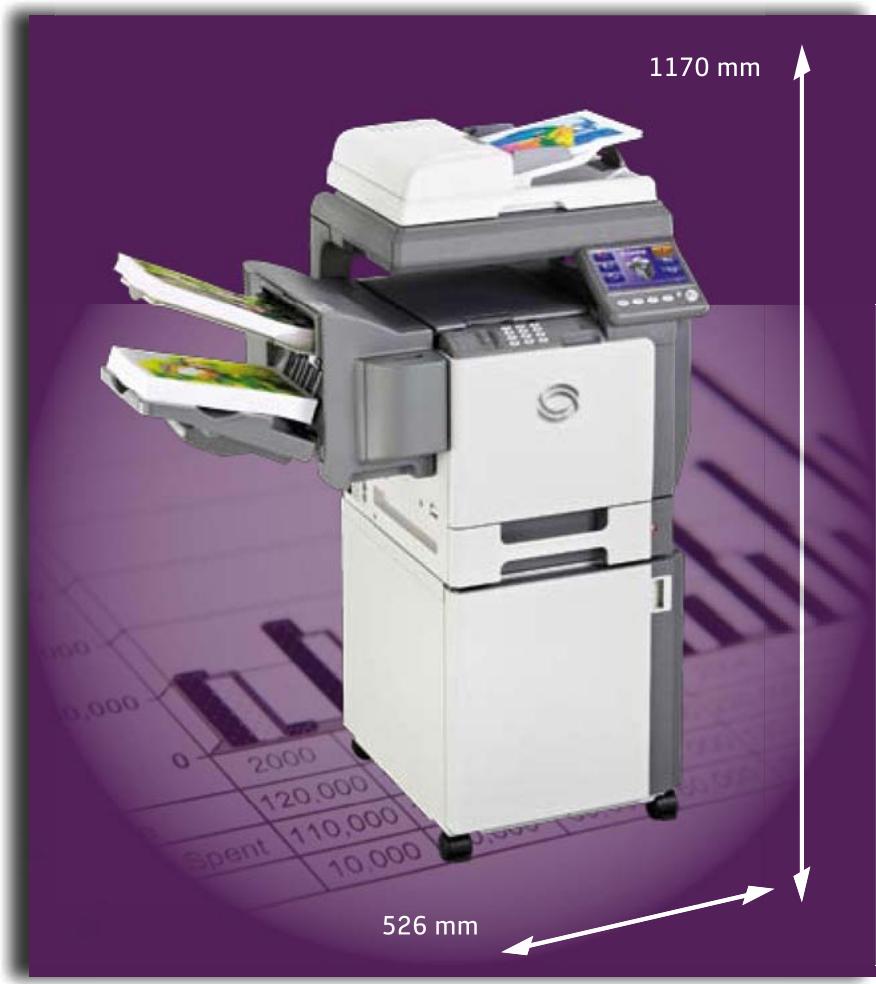

DIMENSIONS

Dimensions (LxPxH) / Poids

534 x 526 x 730 mm / 48 kg
