MF 5990DN - Imprimante multifonction SAGEM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante multifonction laser monochrome A4 (imprimante, copieur, scanner, fax)
Vitesse d'impression	43 ppm (pages par minute) en monochrome
Résolution d'impression	1200 x 1200 dpi
Processeur	ARM 11, 400 MHz
Mémoire et stockage	256 Mo de RAM (extensible à 512 Mo), disque dur 160 Go
Capacité papier standard	550 feuilles (bac principal) + 150 feuilles (bac by-pass)
Capacité papier maximale	Jusqu'à 1800 feuilles avec 4 bacs
Formats papier supportés	A4, Legal, Letter, A5, A6, B5, Statement, Executive, enveloppes (Monarch, DL, C5, Com10)
Recto verso	Intégral (automatique) en impression et copie
Écran	Écran tactile couleur 7,4 pouces (19 cm)
Connectivité réseau	Ethernet 10/100 Base-T
Langages d'impression	PCL5, PCL6, SG Script3 (émulation PostScript 3), PDF 1.7
Fonctions de numérisation	Scan vers email, FTP, SMB, PC, archive ; scan couleur et monochrome ; ADF 70 pages
Fonctions fax	Super G3, vitesse 2,5 s/page, mémoire 500 pages, biligne en option
Sécurité	Authentification par empreinte digitale ou code PIN, impression sécurisée, PDF protégé par mot de passe, SSL
Consommable	Cartouche monobloc toner + tambour CTR 376, capacité 20 000 pages (norme ISO 19752)
Dimensions (L x P x H)	505 x 571 x 684 mm
Poids	37,5 kg
Volume mensuel recommandé	15 000 pages (maximum 200 000 pages)

FOIRE AUX QUESTIONS - MF 5990DN SAGEM

Comment installer le pilote d'impression de la Sagem MF 5990DN ?

Téléchargez le pilote depuis le site Sagem Communications ou utilisez le CD fourni. Exécutez le programme d'installation et suivez les instructions à l'écran. Assurez-vous que l'imprimante est connectée au réseau avant l'installation.

Comment numériser un document vers une adresse email ?

Appuyez sur la touche 'Scan' sur l'écran tactile. Sélectionnez 'Scan to Email'. Saisissez l'adresse email du destinataire via le clavier virtuel. Configurez les paramètres de numérisation (résolution, format) puis lancez la numérisation.

Comment configurer l'impression sécurisée avec code PIN ?

Accédez au menu 'Sécurité' sur l'écran tactile. Activez l'option 'Impression sécurisée'. Associez un code PIN à votre nom d'utilisateur. Lorsque vous imprimez depuis un PC, sélectionnez 'Impression sécurisée' dans les propriétés d'impression et entrez le code PIN sur l'imprimante pour lancer l'impression.

Comment remplacer la cartouche de toner du MF 5990DN ?

Ouvrez le panneau avant de l'imprimante. Retirez l'ancienne cartouche en la tirant vers vous. Déballez la nouvelle cartouche CTR 376, retirez le ruban de protection, puis insérez-la fermement jusqu'au clic. Refermez le panneau. La cartouche est monobloc (toner + tambour).

Que faire en cas de bourrage papier dans l'imprimante ?

Ouvrez le capot avant et retirez le bac à papier si nécessaire. Repérez le papier coincé et tirez-le doucement dans le sens du défilement. Vérifiez également le bac de sortie et le chargeur de documents. Refermez tous les capots. Consultez le guide de l'utilisateur pour les schémas détaillés.

Comment connecter l'imprimante au réseau local ?

Branchez un câble Ethernet entre l'imprimante et votre switch/routeur. Sur l'écran tactile, allez dans 'Paramètres réseau' > 'Configuration TCP/IP'. Choisissez 'Auto' pour DHCP ou 'Manuel' pour une adresse IP fixe. Validez les paramètres. Installez ensuite le pilote sur les postes clients.

Comment effectuer une copie recto verso automatique ?

Placez votre document dans le chargeur de documents (ADF) ou sur la vitre du scanner. Appuyez sur 'Copie'. Sélectionnez 'Recto/Verso' dans les options de copie. Choisissez le type de reliure (bord long ou court). Ajustez le nombre de copies et lancez la copie.

Comment configurer le fax sur la MF 5990DN ?

Raccordez la ligne téléphonique au port fax de l'imprimante. Sur l'écran tactile, allez dans 'Paramètres fax' > 'Config. ligne'. Saisissez votre numéro de fax, le nombre de sonneries, etc. Enregistrez un répertoire de numéros. Testez l'envoi d'un fax vers un autre numéro.

Comment vider le bac de sortie papier ?

Le bac de sortie se trouve sur le dessus de l'imprimante, capacité 500 feuilles. Retirez les documents imprimés régulièrement pour éviter les bourrages. Si le bac est plein, l'imprimante peut interrompre l'impression.

Comment accéder au serveur web intégré MF Admin ?

Ouvrez un navigateur sur un PC du réseau local. Tapez l'adresse IP de l'imprimante dans la barre d'adresse. Connectez-vous avec les identifiants administrateur (par défaut admin/admin). Vous pourrez configurer les paramètres, voir l'état des consommables et gérer les utilisateurs.

MODE D'EMPLOI MF 5990DN SAGEM

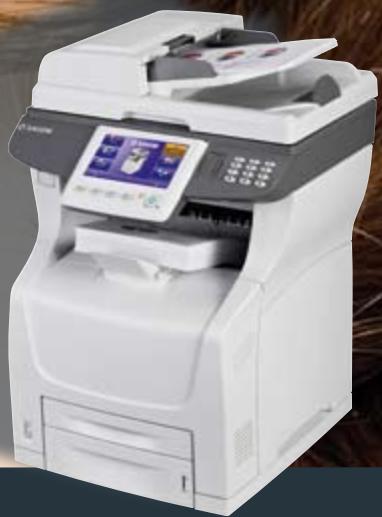

Nouveau système multifonction

Laser A4 Monochrome

Productivité

Partage

Confidentialité

Imprimante / copieur / scanner / fax

Le Sagem MF 5990 est idéal pour tous les groupes de travail petits ou grands qui cherchent une solution performante et surtout accessible.

C'est parce que chez Sagem Communications nous pensons qu'un produit, pour être utilisable, doit être simple à appréhender et à manipuler, agréable et attrayant, pratique et adaptable, que nous avons conçu le nouveau système multifonction MF 5990.

Scanner couleur A

Confidentialité des données et de vos travaux d'impression

Capable de répondre aux impératifs et aux exigences de chacun, rationnel et surtout accessible, le MF 5990 saura vous convaincre par ses nombreuses ressources.

Véritable concentré de puissance et de simplicité, ce multifonction regroupe les fonctions d'analyse, d'impression, de copie et de fax, auxquelles s'ajoutent des caractéristiques essentielles et astucieuses comme le recto verso intégral, les touches d'accès rapide, un puissant disque dur, une grande capacité de réserve papier, en un mot : un rendement digne de celui d'un copieur !

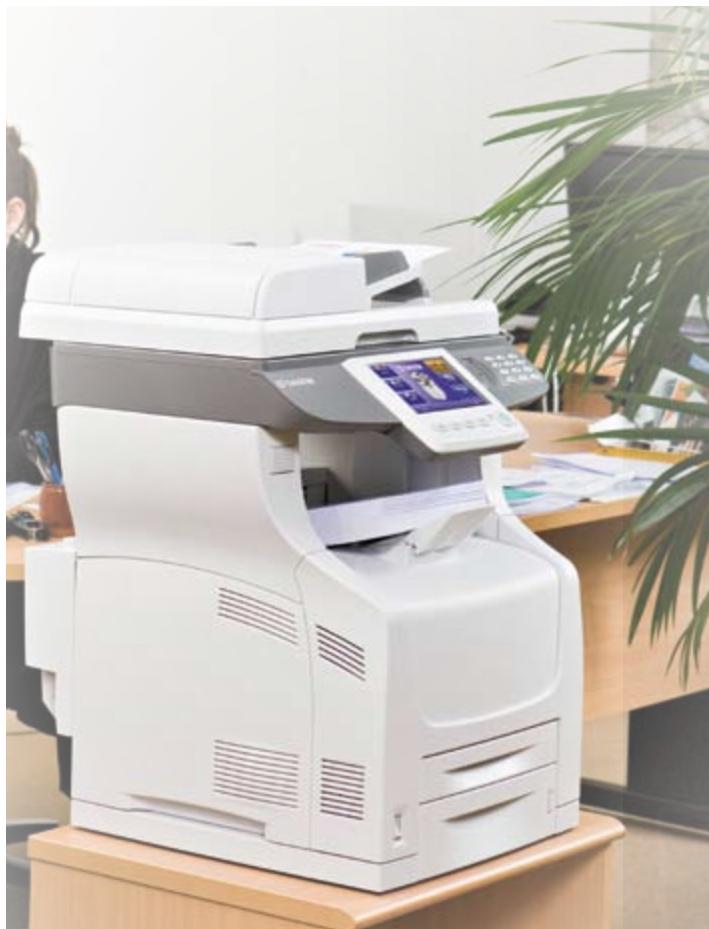

La puissance à votre service

ENERGY STAR

RESPECT DE L'ENVIRONNEMENT

Sagem Communications s'engage pour le respect de l'environnement.

Nos solutions multifonctions sont conformes au programme ENERGY STAR et à la directive RoHS. Le programme international ENERGY STAR a pour objectif de promouvoir le développement et la popularisation des équipements de bureau à faible consommation.

Le MF 5990 est un multifonction A4 ultra performant et convivial :

• Impression monochrome rapide (43ppm)
• Copie monochrome ultra rapide (43ppm)
• Numérisation pratique et fonctionnelle de vos documents couleur ou monochrome Vitesse de numérisation du chargeur à défilement recto/verso: 43 ipm (monochrome)
• Scanner à plat pour le traitement de tous types de documents

5-10

Le MF 5990 est le multifonction adapté aux utilisateurs dont les exigences en termes de qualité et de volume d'impression sont primordiales, aussi bien pour la copie que pour l'impression.

En effet, que l'on parle de copies simples, copies multiples, de travaux d'impressions même les plus lourds, le nouvel MF 5990 s'exécute simplement, rapidement et intelligemment.

Avec une vitesse d'impression de 43ppm, une autonomie papier jusqu'à 1 800 pages, une sortie papier de 500 pages, un basculement automatique et/ou une sélection spécifique et personnalisée sur l'un des 4 bacs disponibles, dont un

bac by-pass qui offre un large choix de support d'impression (format & grammage), le MF 5990 sait et peut tout faire!

Aussi performant qu'ingénieux, Votre MF 5990 vous propose également un puissant disque dur de 160 Go. Vous libérez ainsi l'espace mémoire du réseau en stockant vos données sur le multifonction. Pratique, vous allez à l'essentiel grâce aux astuces d'impression (recto verso intégral, fond de page, filigrane, mosaïques ou poster) et à l'identification de l'utilisateur par la fonction Empreinte Digitale ou Code PIN. Vous augmentez ainsi votre productivité et vous conférez tout en réduisant les manipulations.

Simple d'utilisation et rentable

Parce qu’il est important d’aller à l’essentiel pour être efficace, Sagem Communications a pensé et réalisé un appareil utilisable par le plus grand nombre offrant un maximum de confort, d’efficacité et de sécurité !

Tout d'abord, l'appareil compact et modulable s'adapte à votre environnement sans modification de votre espace de travail. Il offre un large écran couleur tactile de 7,4" (19 cm) ce qui facilite la lecture et la navigation dans les différents menus.

La conception de ces derniers est structurée et organisée pour naviguer rapidement et simplement. Les fonctions les plus courantes sont directement accessibles par des touches d'accès rapide.

Les bacs de réservé papier sont facilement accessibles et le panneau frontal offre une grande ouverture, ce qui facilite l'accès à la cartouche d'encre monobloc nouvelle génération. La très grande autonomie de cette cartouche espace les renouvellements et vos achats de consommables.

Productivité, Confort, Gain de temps

Grande vitesse d'impression

43ppm

Grande capacité de réserve papier

4 bacs papier

• jusqu'à 1800 pages

Numérisation et communication sans limite

Le multifonction MF 5990 est aussi un puissant outil de communication. La numérisation monochrome ou couleur est rapide et facilitée par un chargeur à défilement recto/verso ou scanner à plat. Vous numérisez jusqu'à 70 pages à la fois et vous désisissez parmi les différentes options de routage proposées (Scan-to-mail / Scan-to-FTP / Scan-to-SMB / Scan-to-PC).

Qu'il s'agisse d'émission ou de réception fax, vous êtes assuré de communiquer rapidement avec vos interlocuteurs. Le MF 5990 dispose également d'une mémoire fax de 500 pages et de la fonction copie des documents émis. Pour les besoins importants en traffic fax, équipez-vous du modèle biligne (MF 5990bdn). Tout le gamme est compatible LDAPv3.

Mon assistant bureau intelligent : companion suite pro

Avec toujours pour objectif de vous proposer un matériel efficace et facile d'utilisation, Sagem Communications a associé au multifonction une suite logicielle performante.

Votre matériel devient ainsi un multifonction PC ingénieux qui offre de réels avantages dans le travail et les tâches du quotidien. En effet, depuis son poste de travail, l'utilisateur peut organiser, rechercher et archiver ses documents, il peut aussi : gérer le trafic fax des documents émis et reçus ainsi que celui des documents scannés.

Mon serveur web embarqué : sagem MF admin

Le serveur web embarqué Sagem MF Admin, vous permet de configurer (paramètres, annuaire, protection d'accès) et de visualiser les états (consommables, compteurs, journaux, files d'attente) de votre MF 5990 à distance depuis n'importe quel PC situé sur votre réseau local. Avec la fonction LDAPv3 (Lightweight Directory Access Protocol), vous accédez à l'ensemble des répertoires de votre réseau.

Puissant outil de communication

Fonctions Scan-to :

Vitesse de transmission :

2,5 secondes par page

• Mémoire fax de 500 feuilles
• Fonction « copie fax émis » intégrée
• Modèle biligne (MF 5990bdn)

Compatible LDAPv3

Multifonction à la pointe de la sécurité

• Accès aux fonctions et menus du multifonction par authentification de l'utilisateur et/ou du groupe d'utilisateurs
• Gestion des impressions de documents confidentiels

Impression sécurisée de documents par empreinte digitale ou code PIN

• PDF sécurisé

Protection de documents numérisés par création de mots de passe

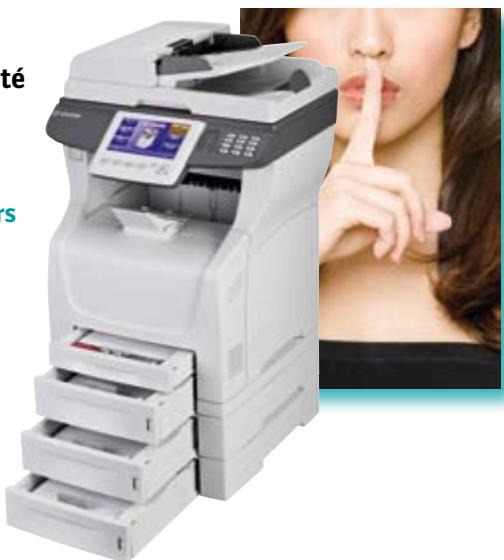

Confidentialité

Parce que vous avez besoin parfois d’une confidentialité, d’une sécurité et d’un contrôle accrus, le multifonction Sagem vous propose de nombreuses fonctions pour protéger vos données, vos équipements et votre réseau. Vous avez la garantie d’une transmission confidentielle et fiable de vos flux fax ainsi que des données qui cheminent via le réseau grâce au protocole SSL. Simplement et à tout moment, vos documents peuvent être protégés par un accès authentique (attribution d’un mot de passe ou fonction finger-print) ; ainsi, vous seul pouvez accéder, imprimer ou transmettre vos données.

Etant donné que chaque service a un fonctionnement unique, des besoins et obligations spécifiques, le MF 5990 offre un large panel dans la gestion des droits des utilisateurs. Il est possible de restreindre ou d'autoriser l'accès à l'appareil, de définir un quota d'impressions par personne ou groupe de personnes, de partager ou au contraire bloquer l'accès à des documents ou à des fonctions. Vous êtes ainsi serein quant à l'utilisation de votre multifonction par rapport aux règles fixées dans votre entreprise.

Configuration Standard

Configuration avec options

Caractéristiques techniques

Cartouche astucieuse monobloc

Toner + Tambour

Référence = CTR 376

Imprimante laser monochrome

Vitesse d'impression monochrome	43 ppm
Temps de sortie 1erimpression	8 s
Résolution	1200 x 1200 dpi
Langage d'impression	PCL5®, PCL6®, SG Script3 (Emulation Postscript PS3), PDF 1.7
Polices résidentes	80 vectorielles (PCL6/PCL5), 136 vectorielles (PostScript 3)
Microproesseur	ARM 11, 400 MHz
Mémoire / Disque Dur	256 Mo (jusqu'à 512 Mo) / 160Go
Systèmes d'exploitation (en réseau)	Windows 2000 SP4 ; Windows XP SP2 Home (32b) Windows XP SP2 Pro (32b) Windows Vista (32b & 64b) Windows 2003 Server SP2 ; Windows Server 2008 Mac OS X(10.2 to 10.5) ; Linux ; Citrix Metaframe
Bac papier standard (By pass)	550 feuilles (+ 150 By pass); 64-216 gr/m2
Bac papier supplémentaire (option) jusqu'à 2	550 pages ; 64-216 gr/m2
Bac sortie papier	500 p
Formats papier Bac principal	A4, Legal, Letter, A5, A6, B5, Statement, Executive, Enveloppes (monarch, DL, C5, Com10)
Volume mensuel maximum / moyen	200 000 / 15 000 pages
Impression réseau	Oui
Impression recto / verso	Oui

COPIEUR NUMERIQUE RECTO/VERSO

Vitesse copie monochrome	43 cpm (copies par minute)
Résolution	600 dpi
Réduction / agrandissement	25% à 400 %
Multicopies triées	1 à 99
Temps de sortie 1°¢ copie	14 s
MULTIFUNCTION RESEAU
Accès réseau	TCP/IP
DHCP	Oui
MF connectable aux solutions de serveur de fax Sagem	Oui

SCANNER COULEUR RESEAU A PLAT

Technologie scanner	CCD
Vitesse du scanner	2,4 sec
Monochrome / Couleur
Résolution	1200 x 2400 dpi
Compatibilité driver	WIA, TWAIN
Copie carte d'identité / Copie bannière	Oui / Oui

SCANNER COULEUR A DEFILMENT RECTO / VERSO

ADF	70 p
Vitesse de numérisation	43 / 30 ppm
Monochrome / Couleur
Résolution	600 dpi
Copie mosaïque	Oui

*Étude Ifop-Visée Conseil pour l'Élection du Service Client de l'Année 2009 réalisée en mai et juin 2008 sur le titre du client mystère au Moyen de 160 contacts répartis entre appels téléphoniques, courriers électroniques et postaux.

nature

SAGEM

FONCTIONS AVANCEES RÉSEAU

Scan-to-FTP, Scan-to-SMB (avec compte rendu 1ère page)	Oui, Oui
Scan-to-archive	Oui
Scan-to-email sans PC (avec compte rendu 1ère page)	Oui
Client LDAP	v3
SNMP	v3
Serveur web : MF ADMIN	Configuration et visualisation à distance du statut de la machine

COMPANION SUITE PRO

Systèmes d'exploitation	Windows 2000 SP4; Windows XP SP2 Home (32b)Windows XP SP2 Pro (32b)Windows Vista (32b & 64b)Windows 2003 Server SP2; Windows Server 2008* (*)impression seulement
OCR, Document Manager Software	Paperport SE11
Scan-to-PC	Oui
PC-fax: émission / réception	jusqu'à 10 PC / 1 PC

SUPER FAX G3

Vitesse du modem ; Vitesse de transmission	33.6 kbps ; 2.5 sec / page
Émission / réception en recto / verso	Oui
Multitâche	Oui
Mémoire Flash (sauvegarde 5 ans)	500 p
Type de codage	MH-MR-MMR, Super G3, JBIG
Mode correction d'erreur	Oui
Répétoire / Liste de diffusion (mixte RTC, e-mail)	500 n° / 32
Compté rendu d'émission	Avec réduction 1*ep page
Bi-ligne MF 5990dn/bdn	Non / Oui
Copie fax émis	Oui

FONCTIONS DE SÉCURITÉ

Authentication utiliser	Lecteur d'empreinte digitale / Code PIN
PDF sécurisé	Avec mot de passer
Communication sécurisée	SSL (Secure Socket Layer)
Impression sécurisée	Lecteur d'empreinte digitale / Code PIN

FONCTIONS AVANCEES CLE USB

Print-from-key / Scan-to-key / Key-to-display	TIFF-F, TXT, PDF, JPEG / JPEG, PDF / JPEG
INTERFACE
LAN 10/100 base T	Imprimante, Scanner, Fax
CONSOMMABLES
Capacité Toner	CTR 376 / 20 000 p (norme ISO 19752)
Système de consommables intelligents	Carte PLUG'N'PRINT
Télérelève	Oui
DIMENSIONS

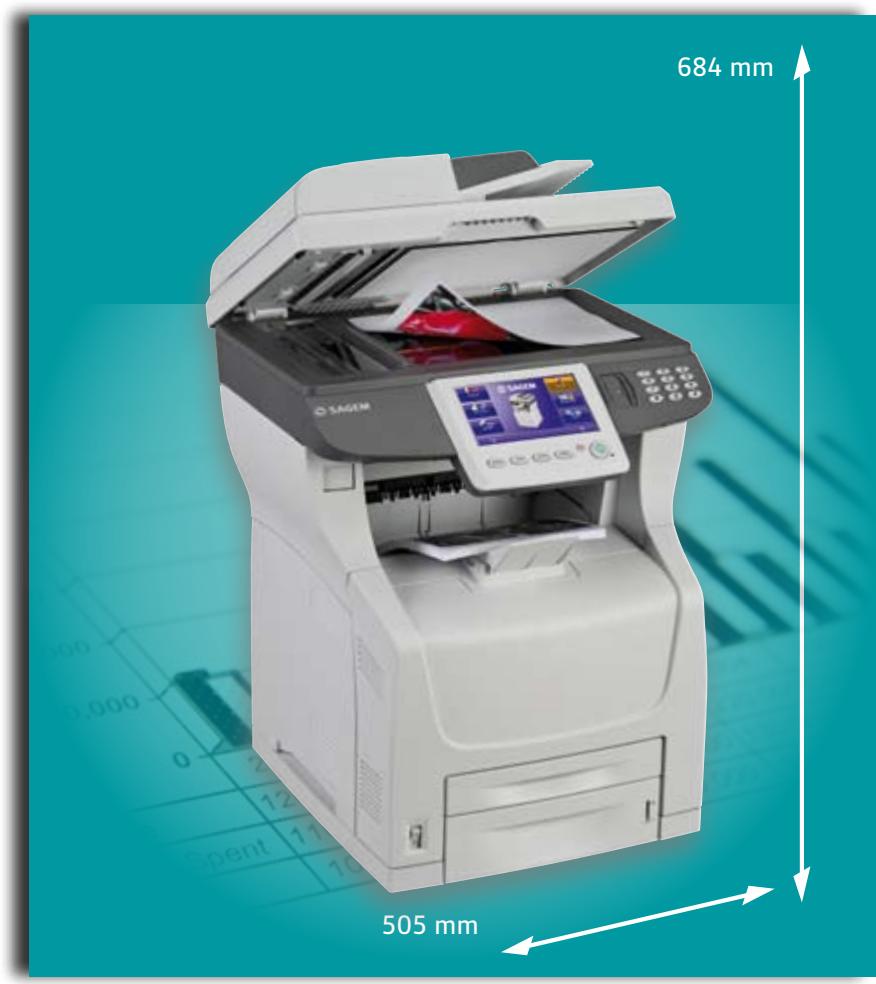

Dimensions (LxPxH) / Poids	505 x 571 x 684 mm / 37,5 kg
