PKM 950 & PK M 950 - Appareil électronique PEEKTON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio avec lecteur CD, MP3, USB, SD et Bluetooth
Marque	PEEKTON
Modèle	PKM 950 & PK M 950
Dimensions	178 mm (L) x 178 mm (P) x 51 mm (H)
Poids	2,3 kg
Alimentation	12 Volts DC, négatif à la masse
Sortie haut-parleurs	4 haut-parleurs
Fusibles	1 A (commuté) + 10 A (permanent)
Gamme de fréquence FM	87,5 à 108 MHz
Sensibilité FM	12 dBu
Réponse en fréquences	20 Hz à 20 kHz
Rapport signal/bruit	80 dB
Lecteur CD	Oui (CD audio et MP3)
Bluetooth	Oui (mains libres et streaming A2DP)
RDS	Oui (AF, PTY, TA, EON)
Entrée auxiliaire	Jack 3,5 mm
Port USB	Oui
Slot carte SD	Oui
Télécommande	Infrarouge fournie
Sécurité	Ne pas ouvrir l'appareil, confier toute réparation à une personne qualifiée. Protéger de l'humidité.
Entretien	Nettoyer les CD du centre vers l'extérieur ; remplacer la pile de la télécommande si nécessaire.
Garantie	1 an pièces et main-d’œuvre
Service après-vente	Ste NES (SAV Peekton), 0820.03.03.03, [e-mail]

FOIRE AUX QUESTIONS - PKM 950 & PK M 950 PEEKTON

Comment connecter mon téléphone en Bluetooth ?

Activez le Bluetooth de votre téléphone. Sur l'autoradio, maintenez la touche PHONE jusqu'à ce que PAIRING clignote. Sélectionnez BT CAR STEREO sur votre téléphone et entrez le code 0000. La connexion automatique est supportée.

Comment régler l'heure ?

Utilisez la télécommande : appuyez sur la touche DISP pour afficher l'heure, puis maintenez DISP jusqu'à ce que HRS clignote. Tournez le bouton VOL pour régler l'heure, appuyez sur SEL pour passer aux minutes et réglez de même.

Comment utiliser la fonction RDS ?

La fonction AF permet de suivre la même station sur différents émetteurs. TA active les informations de circulation. PTY sélectionne les stations par type de programme. Appuyez sur les touches correspondantes pour activer ces fonctions.

Comment lire un CD ?

Insérez un CD audio ou MP3 avec l'étiquette vers le haut dans la fente du lecteur. La lecture démarre automatiquement. Utilisez les touches de saut pour changer de piste.

Comment utiliser l'entrée auxiliaire ?

Branchez votre appareil (par ex. baladeur MP3) à l'entrée AUX (jack 3,5 mm). Appuyez sur la touche MOD jusqu'à sélectionner AUXIN.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord les fusibles (1A commuté et 10A permanent). Si les fusibles sont bons, débranchez puis rebranchez l'autoradio. Si le problème persiste, contactez le SAV.

Comment mémoriser une station radio ?

Recherchez la station souhaitée manuellement ou automatiquement. Appuyez ensuite sur l'une des touches mémoire (1 à 6) jusqu'à entendre un bip. La station est mémorisée pour la bande en cours (FM1, FM2, FM3).

Comment régler le volume du téléphone ?

Appuyez sur la touche PHONE, puis maintenez SEL jusqu'à MELODY 1. Appuyez à nouveau sur SEL pour accéder à TEL 20. Tournez VOL pour choisir une valeur de 0 (silence) à 39 (maximum).

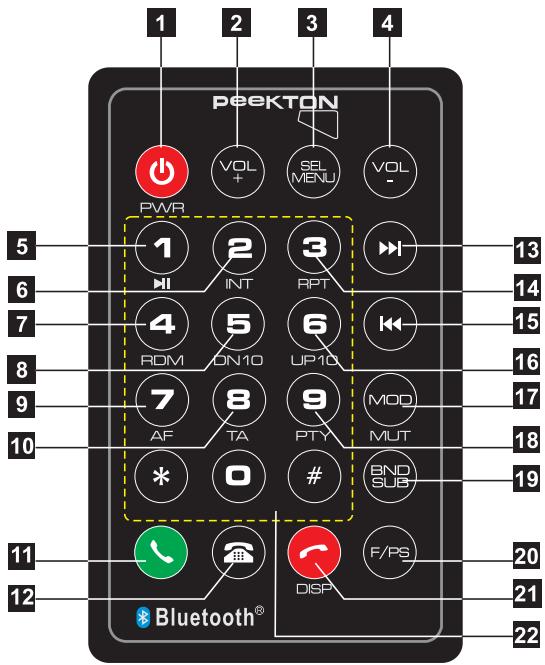

Comment utiliser la télécommande ?

La télécommande infrarouge reproduit les fonctions de la face avant : allumer/éteindre, volume, changement de source, commandes de lecture, téléphone, etc. Pointez-la vers le récepteur IR. Si la portée diminue, remplacez la pile par une neuve en respectant les polarités.

Quelles sont les précautions d'installation ?

Avant d'installer l'autoradio, retirez les deux vis de transport du bloc optique. Utilisez un emplacement DIN. Assurez une bonne ventilation. Ne mettez pas l'appareil sous tension si la température est inférieure à -20°C ou supérieure à +60°C. Confiez toute réparation à un technicien qualifié.

MODE D'EMPLOI PKM 950 & PK M 950 PEEKTON

1.1 Attention: informations relatives à votre sécurité

Avertissement : Pour éviter tout risque d'électrocution ou d'incendie, ne pas ouvrir l'appareil. En cas de panne, confiez votre appareil exclusivement à une personne qualifiée. Pour éviter un risque d'électrocution ou d'incendie, ne pas exposer l'appareil à une source d'humidity.

Ce symbole indique la présence de courants électriques conducteurs dans l'appareil, constituant un risque d'électrocution.

Avertissement : Toute utilisation de commandes, tout réglage ou toute exécution de procédures autres que celles spécifiées ici peuvent provoquer une exposition dangereuse de radiation. La maintenance de l'appareil doit être effectuée par une personne qualifiée.

Attention

Afin de limiter les risques d'électrocution, ne démontez pas le capot de l'appareil. Si vous rencontrez un problème, désistez-vous à une personne qualifiée. La modification ou l'ajustement des performances autres que celles prévues par le constructeur peut entraîner une exposition aux radiations.

Ce symbole indique la présence d'un faisceau laser à l'intérieur de l'appareil. Il n'y a pas de danger de radiation à l'extérieur du produit.

Veuillez deconnecter votre appareil dans les cas suivants:

Ne réparez pas l'appareil vous-même. Ouvrir l'appareil peut vous exposer à des risques d'électrocution.

Dans l'un des cas suivants, débranchez votre appareil et faites appel à une personne qualifiée.

A. Un objet étranger ou un liquide a pénétré à l'intérieur de l'appareil. B. L'appareil a été exposé à la pluie ou à l'humidité. C. L'appareil ne semble pas fonctionner correctement. D. L'appareil est tombé ou le coffret a été endommagé. E. Les performances de l'appareil ont été modifiées.

Important

• Vérifiez régulièrement les branchements électriques de votre appareil.
• Si vous constatez une dégradation, envoyez votre produit dans un centre agréé PEEKTON.
• Assurez-vous que votre produit soit placé dans un endroit ventilé.

Lire les instructions du manuel avant l'utilisation de l'appareil. Utiliser uniquement les accessoires fournis avec l'appareil. Faire attention lors du transport de l'appareil.

1.2 Informations importantes

Pour éviter tous risques d'électrocution ou d'incendie, ne pas exposer l'appareil près d'une source d'humidité.

Avertissement : Pour éviter tout risque d'électrocution ou d'incendie, ne pas ouvrir l'appareil. En cas de panne, confiez votre appareil exclusivement à une personne qualifiée.

Ce symbole indique la présence de courant électrique dans l'appareil, constituant un risque d'électrocution.

Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire sur le recyclage de ce produit, vous pouvez consulter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Veuillez lire le manuel d'utilisation dans son intégralité avant toute installation et prendre en compte les avertissements de sécurité et vous y conformer strictement.

Vérifiez régulièrement que l'appareil est sous-tension. En cas de rupture d'alimentation ou de panne, confiez votre appareil exclusivement à une personne qualifiée.

Veillez à ce qu'aucun objet ou liquide ne pénétre à l'intérieur de l'appareil par les orifices de ventilation.

Par la première, ESM déclare que le modèle PKM 950 est conforme aux exigences essentielles et aux autres dispositions de la directive 89/336/EEC et aux exigences de la directive basse tension DBT 73/23 modifiée par la directive 93/68.

Tout changement ou modification non expressément autorisé par une partie responsable pour cette unité annule les droits de l'utilisateur à utiliser cet appareil.

Bluetooth est une marque de commerce déposée et la propriété de Bluetooth SIG Company.

2.1 Installation de l'appareil

ATTENTION: Le bloc optique est maintenu par 2 vis pour le transport. Ces vis de maintien sont à retirer lors de l'installation de l'autoradio.

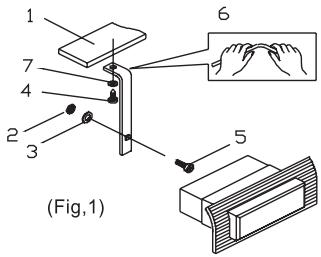

Montage - par l'avant (emplacement DIN)

1. Tableau de bord
2. Ecrou (5mm)
3. Rondelle ressort
4. Vis (x 25mm)
5. Vis
6. Fixation
7. Rondelle plate

Après avoir inséré le support dans le tableau de bord, sélectionnez les fixations appropriées et tordez-les vers l'intérieur pour les mettre en place.

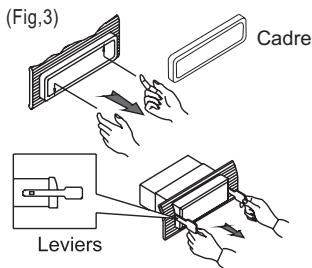

Insérez les doigts dans la fente sur le devant du cadre et retirez-le.

Insérez les leviers fournis avec l'appareil dans les fentes sur les deux côtés.

L'appareil peut être installé ou retiré du tableau de bord.

2.2 Information sur le RDS

Voici un descriptif des principaux services RDS proposés :

• l'affichage du nom de la station : Dès que l'on est accordé sur une station RDS, la fréquence est remplacée par le nom de la station sur un maximum de huit caractères (par exemple la station Autoroute Info affiche le nom AUTOROUT).
• le changement de fréquence : une fois accordé sur une station RDS, l'autoradio ne perd pas la station même quand le véhicule se déplace.
• l'information routière : quand l'usager écoute une cassette ou un CD et que la station accordée diffuse un bulletin d'info routière, l'autoradio s'arrête momentanément en le CD pour que l'on puisse entendre le bulletin.

La majorité des autoradios RDS proposent la fonction EON. C'est un service qui permet d'entendre les informations routières même si l'on écoute une autre station de radio. Pour être clair, prenons un exemple : sur les autoroutes gérées par la SAPRR, on peut entendre les informations routières tout en écoutant une station de Radio France. En effet, Autoroute Info a signé un accord avec le groupe Radio France qui accepte une coupure de ses programmes lors d'un bulletin urgent. Ce principe est valable avec les stations suivantes de Radio France : France Musique, France Culture, France Inter, France Info et les radios locales France Bleu.

Le RDS en pratique

Pour l'affichage du nom de la station il n'y a rien à faire, l'autoradio gère cela automatiquement.

Pour le changement de fréquence (passage d'un émetteur à un autre), il faut utiliser une touche marquée AF ; certains modèles d'autoradios imposent la fonction AF à l'utilisateur, d'autres modèles permettent d'activer ou non ce service. D'une manière générale, il est préférible de laisser cette fonction activée en permanence. Sur l'afficheur de l'autoradio un petit symbole AF s'allume pour préciser que la fonction AF est activée.

• si l'usage écoutait une cassette ou un CD, ceux-ci sont momentanément mis en pause.

si l'usage écoutait une station de radio liée à celle qui fait l'info routière, l'autoradio bascule sur l'info routière puis se recale sur la station précédente à la fin du bulletin.

Les autoradios qui proposent le service EON gèrent cela automatiquement. Si ce n'est pas le cas, il y a alors certainement une touche "EON" ou "EON TA" qui permet d'activer ou non cette fonction. Un indicateur lumineux s'allume alors sur l'afficheur pour cela.

Il faut noter que certains autoradios n'ont pas de touche TA bien qu'ils intègrent cette fonction. Il s'agit alors d'une touche appelée TP.

Le pi

Program Identification Code (code intégré au RDS) permet d'identifier la radio en précisant le pays de l'émetteur, la couverture géographique et un code d'identification unique.

2.3 Précautions d'installation

Cet appareil ne peut lire que les disques de 12 cm. Ne tentez pas de modifier l'appareil, cela peut provoquer un accident.

Arrêtez le véhicule avant de procéder à une quelconque manipulation qui pourrait interférer avec cette conduite.

N'allumez pas l'appareil si les températures sont extrêmement basses ou élevées, (plus basse que -20° ou plus haute que +60° ).

Pour profiter d'un son de la meilleure qualité possible, manipulez les disques comme indiqué:

• Nettoyez les disques avec un chiffon nettoyant (en option). Nettoyez chaque disque en partant du centre vers l'extérieur.

• N'utilisez pas de CD avec des restes de colle ou d'encre sur la face.

• N'utilisez pas de CD avec des étiquettes ou des autocollants sur le dessus du disque.

Il pourrait y avoir des résidus de colle qui empêcheraient le bon fonctionnement si les étiquettes commençaient à se décoller.

• Tenez les disques par les bords afin de conserver le disque propre et ne touchez pas la surface du disque.

2.4 Connexion de l'appareil

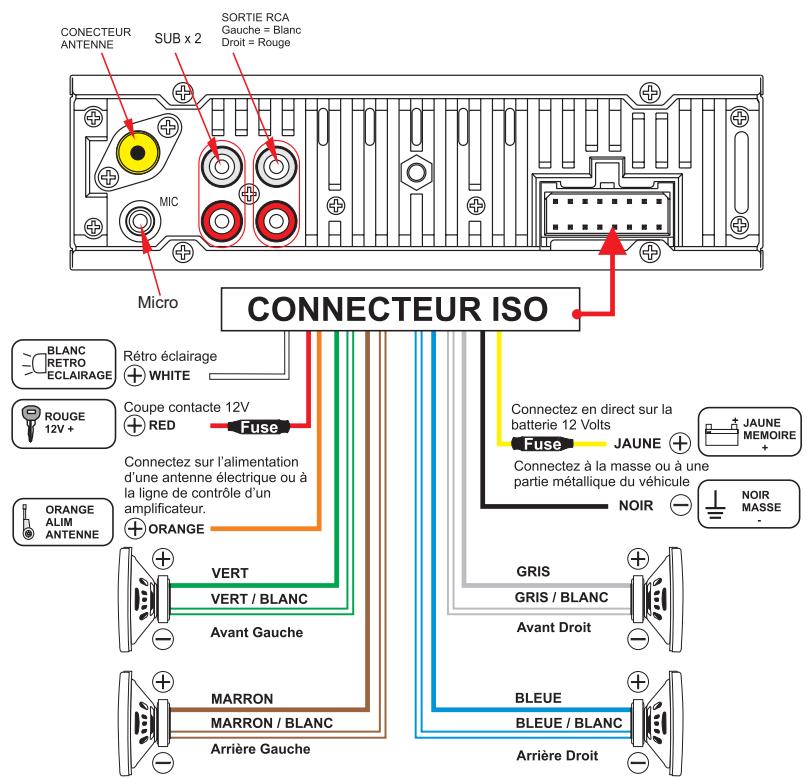

Schéma de câblage

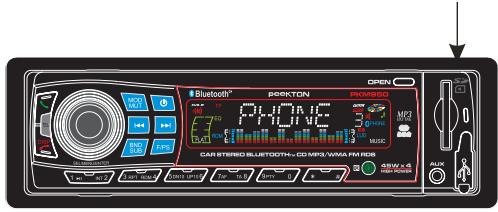

Microphone integre

Le microphone avant est intégré au panneau avant (au-dessus de la fente pour les cartes) de l'autoradio. Aucune configuration n'est requise. Ce microphone intégré est réglé pour les passagers à l'avant et à l'arrière du véhicule.

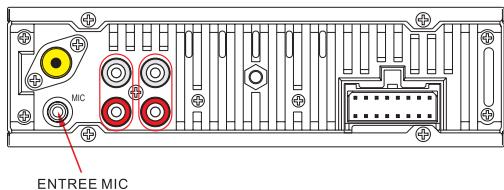

Microphone externe

La prise du microphone à l'avant permet de brancher un microphone externe (fourni). Branchez le fil du microphone externe dans la prise et acheminez-le de façon à ce qu'il soit placé à proximité du chauffeur, sur le pare-soleil ou à un autre endroit approprié.

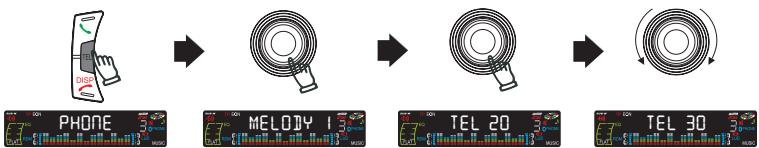

Reglage du volume de conversation telephonique

1) Après avoir créé la liaison avec votre téléphone cellulaire, appuyez sur la touche PHONE. 2) Maintenez la touche SEL jusqu'à l'apparition de MELODY 1 sur l'afficheur. 3) Appuyez de nouveau sur la touche SEL séquentiellement jusqu'à l'affichage de TEL 20. 4) Tournez le bouton VOL pour sélectionner une valeur de 0 à 39. Plus le chiffre est grand plus le volume du haut-parleur durant une conversation téléphonique sera élevé.

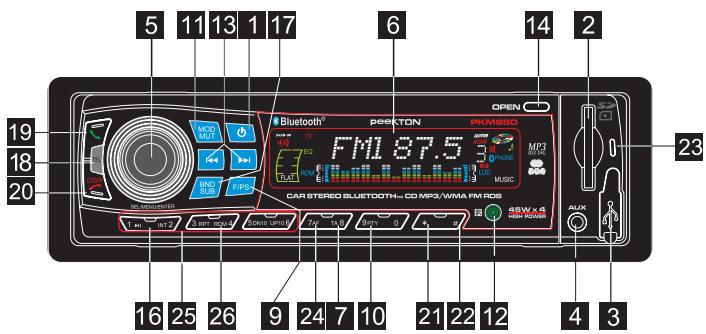

3.1 Fonctions des touches

1. Touche POWER
2. Fente pour carte SD
3. Prise USB
4. Entrée Auxiliaire
5. Contrôle du volume / Paramètres sonores
6. Affichage LCD
7. Touche TA
8. Lecteur CD
9. Touche F/PS - Repétition
10. Touche PTY
11. Commutateur de mode / Muting
12. Récepteur IR de la télécommande
13. Recherche radio/Sélection pistes
14. Touche éjection de la façade
15. Touche éjection CD
16. Stations préprogrammées
17. Sélecteur de Subwoofer/bande radio
18. Telefone
19. Bouton répondre à un appel
20. Bouton terminer un appel / Affichage horloge
21. Bouton " *
22. Bouton " # 23. Témoin BLUETOOTH
23. Bouton AF.
24. Clavier numérique
25. Bouton Random

3.2 Fonctions de l'appareil

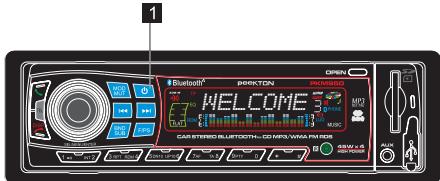

Allumer / Éteindre l'appareil

• Appuyez sur la touche (PWR) pour mettre l'appareil en marche et maintenez la touche enfoncée pour l'éteindre, l'affichage indiquera "GOODBYE".

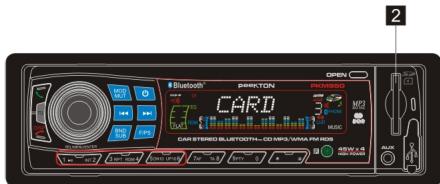

Emplacement pour carte SD

• Slot de la carte SD que vous désirez écouter.

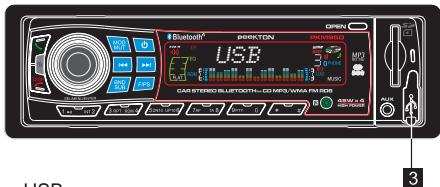

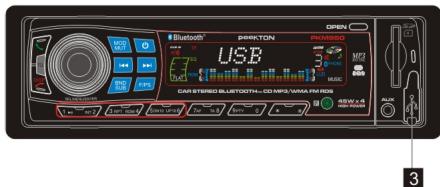

Port USB

• Port du périphérique USB

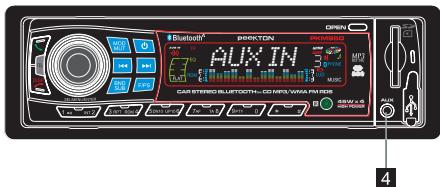

Entree Audio

• Entrée Audio Auxiliaire (Jack 3,5 mm) : cette entrée permet le raccordement de tout appareil multimédia disposant d'une sortie audio analogique stéréo (ex : sortie casque d'un baladeur MP3, sortie audio d'un lecteur DVD portable...).

3.2 Fonctions de l'appareil (suite)

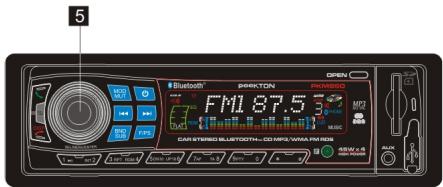

Vous pouvez régler le volume au niveau désiré en tournant le bouton (VOL)

• Appuyez successivement sur la touche (VOL) pour le niveau désiré.

L'ordre est le suivant :

VOL 20 Ajuste le niveau du volume

BAS 0 Ajuste le niveau de basses

TRE 0 Ajuste le niveau d'aigus

FAD 0 Ajuste l'équilibreur (la balance des haut-parleurs avant et arrière)

LOUD ON/OFF Désactive/active l'intensité sonore.

LOC ON/OFF Désactive/active la recherche de stations de radio avec un signal faible.

ST ON/OFF Active/désactive le mode stéreo.

EQ ON/OFF Désactive/active l'égaliseur CLASS, POP, ROCK, FLAT, etc.

BEEP ON/OFF Active/Désactive l'avertisseur sonore pendant l'opération des touches.

Remarque: Une fois que vous sélectionnez le mode, vous pouvez régler le niveau ou l'option de sélection en tournant le bouton ⑤ VOL.

Maintenez la touche ⑤ (VOL) et appuyez successivement pour ajuster comme suit :

TA SEEK/ALARM : sous ce mode, l'appareil recherche les programmes permettant l'information de circulation, actif uniquement si TA est activé.

MASK DPI/ALL: sous ce mode, l'appareil ne recherche pas les stations de radio ayant plusieurs PI.

RETUNE L/S: ajuste le temps de recherche L (90s) et S (30s) de TA SEEK ou ALARM.

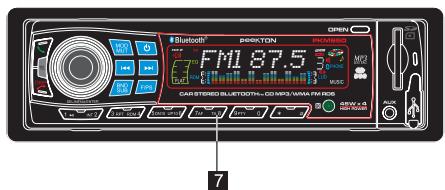

Sélecteur TA

• Appuyez sur la touche 7 TA pour activer la réception d'informations de circulation lorsqu'elles sont disponibles, l'icône TA s'allumera.

L'icone TA est allumée, ce qui signifie que la station que vous écoutez est susceptible de diffuser des informations de circulation.

Lorsque TA est activé, la fonction SEEK/SCAN AUTO/MEMORY ne peut pas recevoir ou memoriser les stations pour diffuser les informations de circulation.

Récepteur IR

Récepteur Infrarouge pour la télécommande.

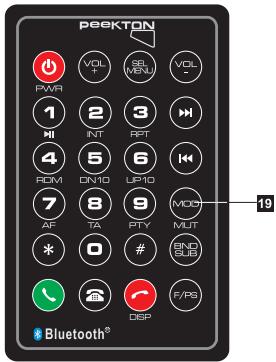

Fonction MUTE

La fonction MUTE coupe le son. Elle se réalise à l'aide de la touche MUTE (19) de la télécommande ou la touche (11) en façade.

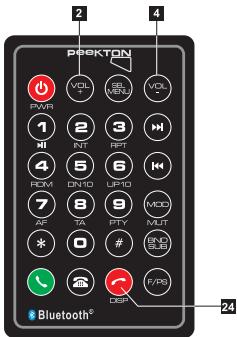

Afficher et régler l'heure

L'affichage et le réglage de l'heure se réalise à l'aide de la télécommande, touche 24.

-Affichage de l'heure : Appuyez sur la touche 24 (DISP) pour afficher l'heure actuelle. L'affichage revient à son état normal après 5 secondes.

-Réglage de l'heure : Lorsque l'heure est affichée, maintenez la touche 24 (DISP) enfoncée jusqu'à ce que HRS clignote. Vous pourrez ensuite régler l'heure à l'aide du bouton VOL +/- et passer au réglage des minutes en appuyant sur le bouton SEL.

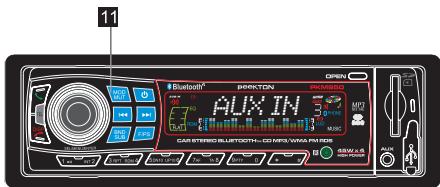

Sélecteur de la source de lecture

• Appuyez séquentiellement sur la touche 11 (MOD) pour sélectionner la source de lecture.

TUNER- [ ] - US ] - [AR] - AUXIN

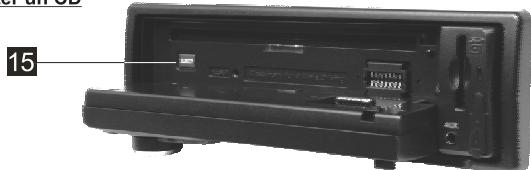

Ejecter un CD

Appuyez sur la touche 15 ▲ pour éjecter le disque.

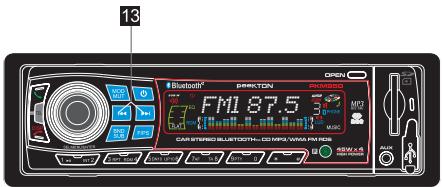

Réglage manuelle ou automatique des stations

• Réglage Manuel: appuyez et relâchez la touche 13 (« ou ») continuément pour rechercher une fréquence vers le haut ou vers le bas de la gamme d'onde.
• Réglage Automatique : maintenze appuyée la touche 13 ( |▶ou▶| ) pendant plus de 3 secondes, l'autoradio recherche automatiquement une station vers le haut ou vers le bas et arrête sa recherche lorsqu'il enaura trouve une.

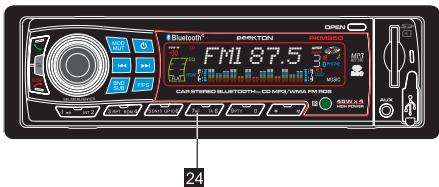

Fonction AF (ST)

La fonction AF permet à l'appareil de recevoir la même station quelque soit l'endroit où vous vous trouvez. (Uniquement pour les stations qui ont plusieurs transmetteurs sur le territoire).

• Appuyez sur la touche 24 (AF) pour activer la recherche AF, l'icône AF sera allumée.

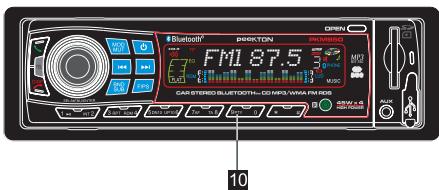

Fonction PTY

La fonction PTY vous permet de sélectionner la station de radio depuis le type de diffusion.

• Appuyez sur la touche 10 (PTY), les informations PTY en cours s'afficheront. Si vous n'appuyez sur aucune touche pendant 2 secondes, l'appareil recherche le type PTY en cours.

3.3 Fonctionnement de la radio (suite)

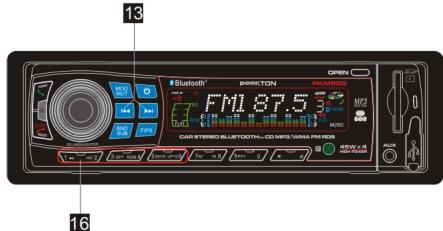

Mémorisation des stations radios

• Rechercher une station avec l'aide de la touche 13 ( « ou » ). Une fois la station trouvée, appuyez sur une des touches mémoire 16 jusqu'à l'obtention d'un beep. La station en cours est mémorisée à cet emplacement. Répétez cette opération pour les touches de mémoire 16 pour chaque bande FM (FM1, FM2, FM3).

Remarque : L'appareil peut mémoriser jusqu'à 6 stations par gamme d'onde.

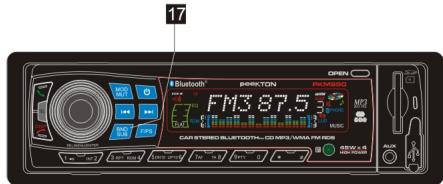

Sélecteur de la bande

Appuyez sur la touche 17 (BD) de façon répétée, pour sélectionner les bandes dans l'ordre suivant :

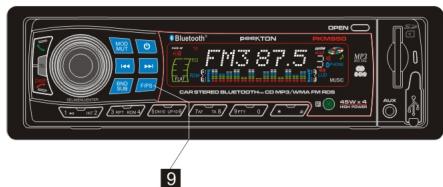

Balayage rapide des stations mémorisées

• Appuyez sur la touche 9 (F/PS) pour écouter chaque station méorisée pendant 5 secondes.

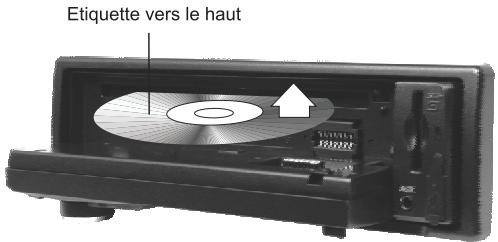

3.4 Fonctionnement des CD, MP3

1. Insérez un disque CD audio ou MP3 (étiquette vers le haut) dans la fente du lecteur CD de la autoradio.

Le système s'adapte automatiquement au type de média.

À l'insertion d'un CD, la lecture est automatiquement lancée.

A l'insertion d'un CD, le lecteur passe automatiquement en lecture.

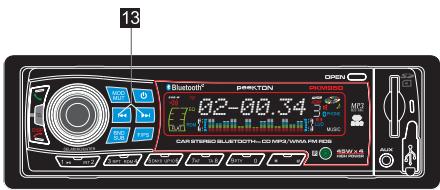

Saut de piste (avant, arrêté)

• Appuyez une fois sur une des touches 13 pour effectuer un saut de piste

Appuyez plusieurs fois sur une des touches 13 pour effectuer plusieurs sauts de pistes

(|ou|).

Maintenez appuyée la touche 13 (ou) pour avancer ou reculer rapidement sur la piste en cours.

Appuyez sur pour reprendre la lecture

Répetition de pistes

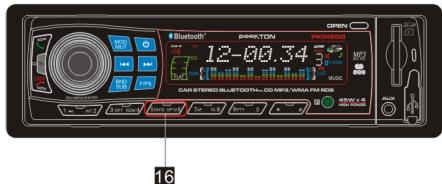

• Appuyez sur la touche 16 "3/RPT" pour activer la fonction de répétition.
• Appuyez sur la touche RPT une première fois pour répéter la même piste. RPT é n' apparait, indiquant que la répétition d'une piste commence. Appuyez sur la touche RPT une deuxieme fois pour arrêté la répétition.

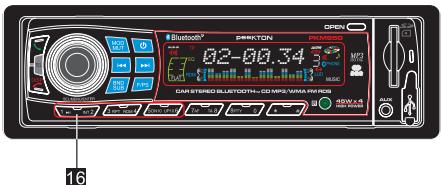

Scan des pistes automatique

Lorsque vous êtes en lecture, appuyez sur la touche 16 "2/INT", de façon à écouter les 15 premières secondes de chaque piste du disque. L'affichage indiquera 'ITT', puis le numéro de la piste et le temps écoulé.

Appuyez de nouveau sur la touche INT pour revenir à la lecture normale.

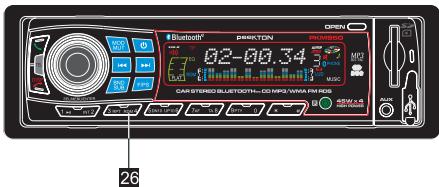

Lecture des pistes en mode aléatoire

• Pendant la lecture, appuyez sur la touche 26 4/RDM. RDM ON apparait à l'écran, ce qui indique que la fonction RDM est en cours. L'appareil commencera à lire les pistes d'une façon aléatoire. Appuyez de nouveau sur la touche RDM pour returner au mode de lecture normale.

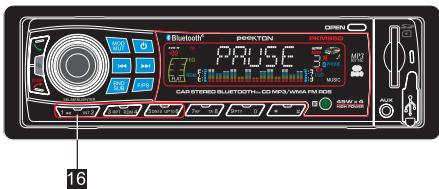

Fonction pause

• Pendant la lecture, appuyez sur la touche 16 "1/PAU" pour suspendre la lecture. Pour retourner au mode de lecture normale, appuyez de nouveau sur la touche 16 "1/PAU".

Saut de plusieurs pistes

Pendant la lecture MP3, la fonction "10 pistes précédentes" ou "10 pistes suivantes" est active. Si le total des pistes est supérieur à 10, la touche est désactivée. Appuyez sur la touche 16 "5/DN10" pour faire un saut de 10 pistes en arrière ou 6/UP10 pour faire un saut de 10 pistes en avant.

Lecture à partir d'une clé USB

Insérez une clé USB dans la fente prévue à cet effet (3).

La lecture commencera automatiquement peu de temps après l'insertion.

Les fonctions de sauts de pistes sont identiques à celles du CD.

Lecture à partir d'une carte SD

Insérez une carte SD dans la fente prévue à cet effet (2).

La lecture commencera automatiquement peu de temps après l'insertion.

Les fonctions de sauts de pistes sont identiques à celles du CD.

Connexion et branchement

1. Assurez-vous que la connexion Bluetooth de votre téléphone est activée.
2. Maintenez appuyée la touche (PHONE) jusqu'à ce que PAIRING clignote.
3. ée, BT CAR STEREO s'affichera sur le téléphone comme appareil Bluetooth, sélectionnez cet appareil et confirmez cette connexion. Quand le mot de passe vous sera demandé, entrez "0000" pour terminer la connexion.

※ Cette unité supporte la FONCTION Connexion Automatique. Dans les cas où le téléphone cellulaire branché est hors de portée (par exemple quand l'utilisateur laisse la voiture pour aller manger), et quand il sera de nouveau utilisé, l'unité se branchera automatiquement au téléphone afin de ne pas avoir à établir une nouvelle connexion.

Si la connexion automatique ne s'effectue pas, appuyez sur la touche ANSWER pour que l'unité se branche au dernier appareil (téléphone cellulaire).

PASSER Un APPEL telephonique

1) Appuyez sur la touche PHONE sur le panneau avant. 2) Puis appuyez sur les touches du clavier de 1 à 0 sur le panneau avant pour entrer le numéro de téléphone de la personne que vous souhaitez appeler. 3) Appuyez sur la touche ANSWER pour envoyer l'appel. 4) Dans les cas où l'appel ne peut être établi, l'unité recomposera automatiquement jusqu'à ce que vous appuyiez sur la touche END CALL. ※ Vous pouvez également activer cette fonction à partir de la télécommande de l'unité.

Composition depuis la façon

Composition depuis la télécommande

Quand le téléphone sonne, appuyez sur le bouton ANSWER à tout moment pour recevoir l'appel avec la stéréo de votre voiture.

Vous pouvez également réaliser cette fonction sur la télécommande.

• A tout moment quand le téléphone sonne, le numéro appelant clignotera automatiquement à l'écran LCD.

Terminer un APPEL

Lorsque vous avez terminé votre appel, ou que vous ne voulez pas y répondre, appuyez sur le bouton END CALL à tout moment pour raccrocher.

Vous pouvez également réaliser cette fonction sur la télécommande.

Répéter le dernier appel

1) Appuyez sur la touche (PHONE) sur le panneau avant. 2) Pressez la touche "ANSWER" pour activer la fonction "RPT CALL", puis pressez encore une fois la touche "ANSWER" pour rappelez le dernier numéro composé

1) Appuyez sur la touché (PHONE) sur le panneau avant. 2) Maintenez appuyée la touche SEL jusqu'à ce que MELODY 1 s'affiche. 3) Tournez le bouton VOL pour désirir l'une des MELOODY de 1 à 6 pour les sonneries d'applé entrant sur l'auto radio. 4) Appuyez sur le bouton SEL pour confirmer la MELODY désirée.

Volume du telephone

1) Appuyez sur la touche (PHONE) sur le panneau avant. 2) Maintenez appuyée la touche SEL jusqu'à ce que MELOODY 1 s'affiche. 3) Puis appuyez sur la touche SEL pour effectuer le cycle jusqu'à TEL 20 pour régler le volume du haut-parleur. 4) Tournez le bouton VOL pour selectionner entre 0 et 39. Plus le chiffre est élevé plus le volume sera élevé pendant l'appel téléphonique.

3.6 Fonctionnement du bluetooth (suite)

Cet autoradio supporte la dernière technologie Bluetooth qui s'appelle A2DP. Cette fonction nécessite également que votre téléphone cellulaire la supporte. Vérifiez que cette fonction ne nécessite pas une activation dans votre téléphone. Puis vous pourrez ensuite écouter la musique qui sera lue dans le téléphone cellulaire par le système de la stéréo de la voiture.

Il est fortement recommandé que le mode A2DP ne soit pas utilisé en même temps que le mode PHONE. Veuillez sortir du mode A2DP avant de tenter d'effectuer un appel, sinon des résultats INATTENDUS se produiront, selon les différents modèles de téléphone cellulaire vendus sur le marché.

Deconnexion

1) Appuyez sur la touche (PHONE) sur le panneau avant. 2) Maintenez appuyée la touche SEL jusqu'à ce que MELODY 1 s'affiche. 3) Puis appuyez sur la touche SEL pour effectuer le cycle jusqu'à DIS CONN. 4) Maintenez appuyez le bouton SEL pour déconnecter le tiphone.

Vous sousiez ainsi effectuer un autre branchement sur un autre téléphone cellulaire.

Utilisation

3.7 Fonctions de la télécommande

1. POWER ON/OFF 2. AUGMENTER LE VOLUME
2. SEL/MENU/ENTREE
3. BAISSER LE VOLUMME
4. TOP PLAY/MEMOIRE 1
5. INT PLAY/MEMOIRE 2
6. LECTURE ALEATOIRE/MEMOIRE 4
7. +10 PISTES VERS LE BAS/MEMOIRE 5
8. CONTROL AF 10. CONTROLE TA 11. REPONDRE APPEL
9. TELEPHONE
10. RECHERCHE DES STATIONS VERS LE HAUT
11. MEMOIRE 3

15. RECHERCHE DES STATIONS VERS LE BAS 16.+ 10 PISTES VERS LE HAUT/ MEMOIRE 6 17. MODE/MUTE 18. CONTROLE PTY 19. COMMUTATEUR DE SUBWOOFER/BAFFE RADIO 20. F/PS & LECTURE REPETEE 21. TERMINER APPEL/AFFICHAGE HORLOGE 22. CLAVIER (0, 1, 2, 3,...*,#)

1. POWER on/off

• Appuyez sur cette touche pour allumer l'unité, maintenez-la appuyée pour l'éteindre.

2. Augmenter le volume (1+)

• Appuyez sur cette touche pour augmenter le volume sonore.

3. Sel/menu/enter (SEL)

• Appuyez sur cette touche pour accéder au menu des règles sonores, VOL->BAS->TRE->BAL->FAD.
• Maintenez cette touche appuyée pour accéder au menu principal des réglages, voir les détails à la page 9.

4. Baisster le volume

• Appuyez sur cette touche pour baisser le niveau du volume sonore.

5. TOP Play/Memory 1

• Appuyez sur cette touche pour démarrer la lecture du CD/MP3/WM3 à partir du début.
• Appuyez sur cette touche pour sélectionner la station préprogrammée 1.

• Appuyez sur cette touche pour écouter les 10 premières secondes de chaque piste/morceau dans un CD/MP3/WMA.
• Appuyez sur cette touche pour sélectionner la station préprogrammée 2.

7. RANDOM play/memory 4 FDM

• Appuyez sur cette touche pour tirer au hasard le CD/MP3/WMA en cours de lecture.
• Appuyez sur cette touche pour sélectionner la station préprogrammée 4.

Appuyez sur cette touche pour faire un saut de 10 pistes en arrêté sur les MP3/WMA ou CD.

• Appuyez sur cette touche pour sélectionner la station préprogrammée 5.

9. CONTROLE AF

• Appuyez sur cette touche pour activer la fonction AF.

• Appuyez sur cette touche pour activer la fonction TA.

11. Repondre a un APPEL

• Appuyez sur cette touche pour envoyer un appel une fois le N° composé, ou pour répondre à un appel.

• Appuyez sur cette touche pour accéder aux fonctions principales du téléphone, après l'avoir connecté.

13. Recherche des stations vers le HAUT.

• Appuyez sur cette touche pour lancer la recherche des stations vers le haut de la bande FM.
• Permet de passer au morceau suivant.

14. MEMOIRE 3

• Appuyez sur cette touche pour sélectionner la station pré-programmée 3.

15. Recherche des stations vers le BAS. 144

• Appuyez sur cette touche pour lancer la recherche des stations vers le bas de la bande FM.

16. +10 PISTES Vers le haut/memoire 6.

• Appuyez sur cette touche pour faire un saut de 10 pistes vers le haut en MP3, WMA, CD
• Appuyez sur cette touche pour sélectionner la station pré-programmée 6.

17. Mode/Mute (silence)

• Appuyez sur cette touche pour commuter la source.
• Maintenez appuyez sur cette touche pour activer la fonction MUTE.

18. Controle PTY

Appuyez sur cette touche en radio pour afficher les informations RDS.

19. Commutateur de subwoofer / BANDE RADIO

• Appuyez sur cette touche pour commuter sur la bande FM désirée (FM1, FM2, FM3) /PLAY ou faire une PAUSE pendant une lecture.
• Appuyez sur cette touche pour activer la fonction SUBWOOFER disponible sur les sorties RCA à l'arrière de l'auto radio.

20. F/PS/lecture (p/p)

• Appuyez sur cette touche pour écouter durant 5 secondes chaque station mémorisée.
• Maintenez appuyé cette touche pour balayer automatiquement la gamme FM et mémoriser les stations reçues.

21. Terminer appel/affichage horloge

• Appuyez sur cette touche pour terminer un appel
• Affiche l'heure, maintenez appuyé pour régler l'horloge.

> Remplacer la pile

Remarque : Lorsque la portée de la télécommande s'amincit ou bien qu'aucune fonction ne marche, remplacez la pile par une nouvelle.

Assurez-vous que les polarités correspondent avant de la replacer.

1. Retirez le support de la batterie en même temps que vous appuyez sur le crochet du support batterie.

1. Mettez le (+) de la batterie vers le haut dans le support de batterie.

1. Insérez le support de batterie dans la télécommande.

Votre appareil est garanti 1 an pièces et main d'œuvre. Toute immobilisation dans un centre SAV excédant 7 jours, entraîne automatiquement une prolongation de la garantie pour une durée égale à cette période d'immobilisation. En cas de début de fonctionnement pendant la période de garantie, vous pouvez contacter Hôme au 0820.03.03 (*) qui vous indiquera la bonne marche à suivre. Lors du retour de votre produit dans un centre agréé, nous prions de bien préciser la nature de la panne constatée et de joindre la copie de votre facture d'achat ou du ticket de caisse. Notre garantie exclut toute défectuosité due à une utilisation anormale, les dommages matériels, ainsi que la reprise de toute intervention effectuée par un tiers non autorisé par PeeKTON, ainsi que:

• Les tentatives de réparation effectuées par une station technique non agréée. L'absence du numéro de série ou de preuve d'achat.
• Les incidents entrainés par l'emploi de consommables ou d'accessoires, non conformes aux specifications Peekton. La modification du matériel pour le rendre conforme à de nouvelles specifications, différentes des specifications d'origine. Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation.
• Une alimentation électrique non conforme aux specifications d'installation et d'environnement.
• Les accidents ou catastrophes, y compris les incendies, les dégâts des eaux, la foudre et les tremblements de terre.
• Les pièces d'usure normales dites consommables : piles et accus.
• Le remplacement de pièces cosmétiques ou de pièces dues à la dépréciation ou à la déformation anomale d'un produit,
• Les accessoires égarés ou manquants, Lorsqu'un produit est utilisé à titre professionnel. Lors d'une mise à jour du firmware non agrée par Peekton France Les accessoires égarés ou manquants, lorsqu'un produit est utilisé à titre professionnel. Lors d'une mise à jour du firmware non agréée par Peekton France

En cas de panne : Faites contrôler l'unité par un technicien d'entretien qualifié si:

• Le cordon d'alimentation secteur ou la fiche d'alimentation est endommagé(e),
• Un objet étranger ou un liquide a pénétré à l'intérieur de l'unité, -L'unité a été exposée à la pluie ou à l'humidité,
• L'unité ne semble pas fonctionner normalement,
• Les performances de l'unité se sont sensiblement modifiées, -L'unité est tombée ou le coffret a été endommagé.

N'OUVREZ PAS LE CAPOT ET NE TENTEZ PAS DE RÉPARER L'UNITE VOUS-MÉME.

Important: Veuillez conserver une preuve d'expédition de votre produit.

Adresse SAV:

Ste NES (SAV Peekton), rue des genêts, Zone de la Saussaye, 45545 Saint Cyr En V

Hot Line: 0820.03.03.03

Du lundi au vendredi de 10h à 12h et de 14h à 18h, 0,15 €/mn

Site Internet: www.peekton.com

Informations : [e-mail]

5.1 Spécifications techniques

Alimentation

Sortie HP

Sortie ligne RCA

Fusibles

Dimensions

Poids

12Volts DC Négatif à la masse

4 Haut-parleurs

Haute impédance 1 V Rms

1 Ampère (+ Commuté) 10 Ampères (+ Permanent)

178 mm (L) x 178 mm (P) x 51 mm (H)

2.3 Kg

Lecteur CD

Rapport Signal/Bruit

Réponse en fréquences

Déconnexion des canaux

Convertisseur D/A 16Bit

80dB

20Hz ~ 20Khz

50dB

TUNER FM

Gamme de fréquence

Sensibilité FM

Séparation Stereo à 1 kHz

87,5 - 108 Mhz

12 dBu

35dB

Remarques : En accord avec notre politique d'amélioration continue de nos produits, les caractéristiques techniques et le design sont susceptibles de changer sans préavis.

5.2 Guide de dépannage

PROBLEMES	CAUSE / SOLUTION
Pas d'alimentation	Vérifiez et assurer-vous que les fusibles n'ont pas cédé
Des erreurs s'affichent à l'écran ou aucune fonction n'est accessible.	Débranchez puis re-branchez votre auto radio.
Pas de réception radio	Vérifiez le branchement de l'antenne, assurez vous que l'antenne soit complètement détendue ou ne soit pas cassée..
Les CD ne peuvent étres charges	Un CD est always inséré dans l'appareil. Vérifier que les vis de fixations de la mécanique CD ont bien été retirees
Le témoin stéréo clignote	Réglez la fréquence plus précisé. Le signal de réception est trop faible.
