| Type de produit | Radio FM avec lecteur USB/SD/MMC |
| Marque | PEEKTON |
| Modèle | PK M 120 & PKM 120 |
| Dimensions (L x H x P) | 178 x 50 x 130 mm |
| Alimentation | DC 12 V |
| Puissance de sortie max. | 15 W x 2 (canaux) |
| Impédance haut-parleur | 4 - 8 Ω |
| Gamme de fréquences FM | 87,5 - 108 MHz |
| Sensibilité FM | -37 dBf |
| Formats audio lus | MP3 |
| Supports de lecture | Clé USB, carte SD/MMC (32 Mo - 2 Go) |
| Fonctions principales | Radio FM, lecture MP3, horloge, mémoire de station |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec ; pour les contacts, utiliser de l'alcool absolu |
| Pièces détachées et réparabilité | Ne pas ouvrir l'appareil ; contacter un technicien qualifié ; garantie 1 an pièces et main-d'œuvre |
| Sécurité | Ne pas exposer à l'humidité ; débrancher en cas de problème ; utiliser uniquement les accessoires fournis |
| Informations générales | Conforme aux directives européennes ; câble d'alimentation et de haut-parleur fournis ; fusible de rechange identique |
FOIRE AUX QUESTIONS - PK M 120 & PKM 120 PEEKTON
Questions des utilisateurs sur PK M 120 & PKM 120 PEEKTON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Radio au format PDF gratuitement ! Retrouvez votre notice PK M 120 & PKM 120 - PEEKTON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PK M 120 & PKM 120 de la marque PEEKTON.
MODE D'EMPLOI PK M 120 & PKM 120 PEEKTON
Informations relatives à votre
sécurité 2
Informations importantes. 3
Premiere utilisation. 4-5
Installation de l'appareil 4
Connexion de l'appareil. 5
Utilisation 6-8
Tableau de commande. 6
Fonction des touches 7-8
Radio. 8
Utilisation de l'appareil. 8
Service apres-vente 10
Caractéristiques générales 11
1.1 Informations relatives à votre sécurité
Avertissement : Pour éviter tout risque d'électrocution ou d'incendie, ne pas ouvrir l'appareil. En cas de panne, confiez votre appareil exclusivement à une personne qualifiée. Pour éviter un risque d'électrocution ou d'incendie, ne pas exposer l'appareil à une source d'humidity.
Ce symbole indique la présence de courants électriques conducteurs dans l'appareil, constituant un risque d'électrocution.
Avertissement : Toute utilisation de commandes, tout réglage ou toute exécution de procédures autres que celles spécifiées ici peuvent vous exposer à des radiations dangereuses. La maintenance de l'appareil doit être effectuée par une personne qualifiée.
Attention
Afin de limiter les risques d'électrocution, ne démontez pas le capot de l'appareil. Si vous rencontrez un problème, désistez-vous à une personne qualifiée. La modification ou l'ajustement des performances autres que celles prévues par le constructeur peut entraîner une exposition aux radiations.
Veuillez deconnecter votre appareil dans les cas suivants:
Ne réparez pas l'appareil vous-même. Ouvrir l'appareil peut vous exposer à des risques d'électrocution. Dans l'un des cas suivants, débranchez votre appareil et faites appel à une personne qualifiée.
A. Un objet étranger ou un liquide a pénétré à l'intérieur de l'appareil. B. L'appareil a été exposé à la pluie ou à l'humidité. C. L'appareil ne semble pas fonctionner correctement. D. L'appareil est tombé ou le coffret a été endommagé. E. Les performances de l'appareil ont été modifiées.
Utiliser uniquement les accessoires fournis avec l'appareil.
Nos produits sont régulièrement mis à jour. Il est donc possible que vous constatiez des différences entre le produit et le manuel d'utilisation.
1.2 Informations importantes
Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer l'appareil près d'une source d'humidité.
Avertissement : Pour éviter tout risque d'électrocution ou d'incendie, ne pas ouvrir l'appareil. En cas de panne, confiez votre appareil exclusivement à une personne qualifiée.
Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).
Ce symbole, apposé sur l'appareil ou sur son emballage, indique que cet appareil ne doit pas être jeté avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que cet appareil est bien mis au rebut de manière appropriée, vous contribuerez à prévenir les dangers potentiels pour l'environnement et la santé humaine. Le recyclage des matériaux contribuera à la préservation des ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez vous adresser à votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.
Veuillez lire le manuel d'utilisation dans son intégralité avant toute installation et prendre en compte les avertissements de sécurité et vous y conformer strictement.
Vérifiez régulièrement que l'appareil est sous-tension. En cas de rupture d'alimentation ou de panne, confiez votre appareil exclusivement à une personne qualifiée.
Veillez à ce qu'aucun objet ou liquide ne pénétre à l'intérieur de l'appareil.
Par la présente, ESM déclare que le modèle PKM 120 est conforme aux exigences essentielles et aux autres dispositions de la directive 89/336/EEC et aux exigences de la directive basse tension DBT 73/23 modifiée par la directive 93/68.
Tout changement ou modification non expressément autorisé par une partie responsable pour cette unité annule les droits de l'utilisateur à utiliser cet appareil.

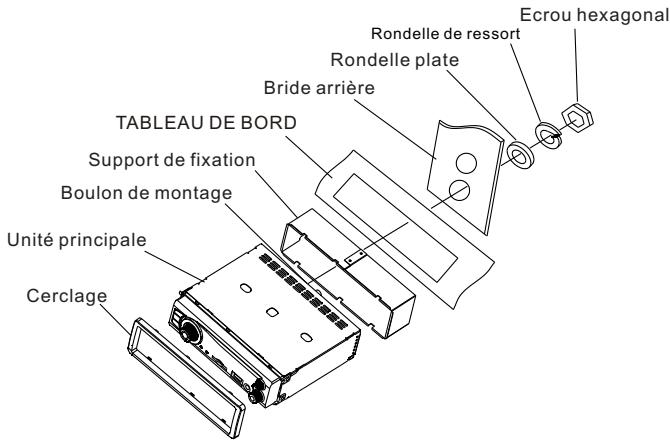

2.1 Installation de l'appareil
- Avant d'installer l'unité principale, placez-la dans la position souhaitée, puis raccordez le câble du haut-parleur et le câble d'alimentation pour effectuer un test.
- Une fois que l'appareil fonctionne de façon optimale, fixez l'unité principale.
Retrait de l'appareil : 1. Retirez le cerclage. 2. Insérez les 2 poignées dans les encoches, comme indiqué. Tirez ensuite délicatement sur les poignées et sortez l'appareil.

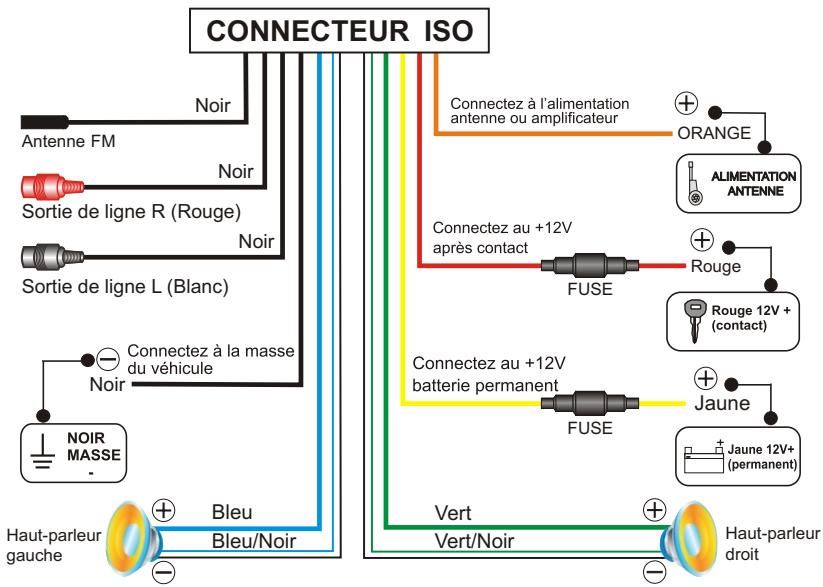

2.2 Connexion de l'appareil
Schéma de câblage

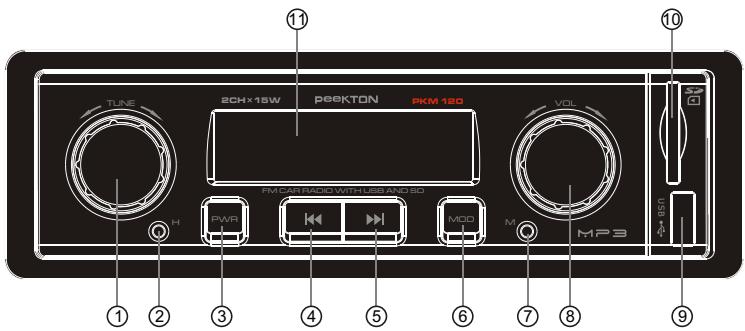

3.1 Tableau de commande
① Bouton de réglage de fréquence radio ② Touche de réglage de l'heure ③ Touche Marche/Arrêt ④ Touche Préc./Retour rapide ⑤ Touche Suiv./Avance rapide ⑥ Touche Mode ⑦ Touche de réglage des minutes
Bouton de réglage du volume ⑨ Prise USB ⑨ Prise carte SD/MMC ① LCD

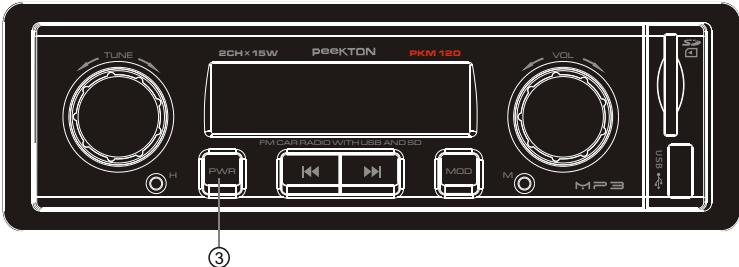

1. Eteindre/allumer (PWR)
Appuyez sur la touche (PWR) pour allumer l'appareil; appuyez de nouveau sur la touche (PWR) pour éteindre l'appareil.

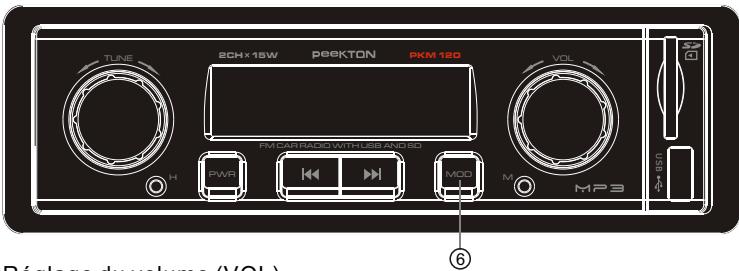

2. Modes radio et usb/sd/mmc (MODE)
Lorsque l'appareil est allumé, appuyez sur la touche (MODE) pour passer du mode lecture USB ou SD/MMC au mode radio ; appuyez de nouveau sur la touche (MODE) pour passer du mode radio au mode lecture USB ou SD/MMC. Lorsqu'aucune clé USB ni aucune carte SD/MMC ne se trouve dans l'appareil, vous ne pourrez pas passer au mode lecture USB ou SD/MMC en appuyant de nouveau sur la touche (MODE).

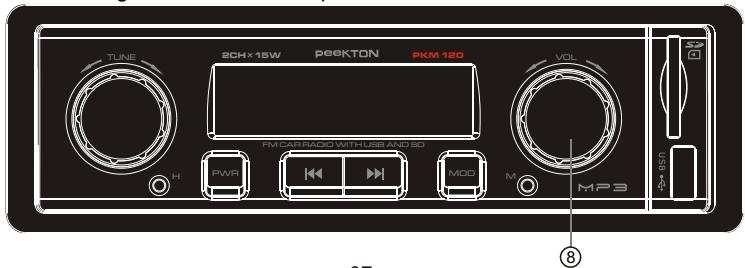

3. Réglage du volume (VOL)
En mode Radio ou lecture, tournez le bouton du volume dans le sens des aiguilles d'une montre pour augmenter le volume, tournez-le dans le sens inverse des aiguilles d'une montre pour baisser le volume.

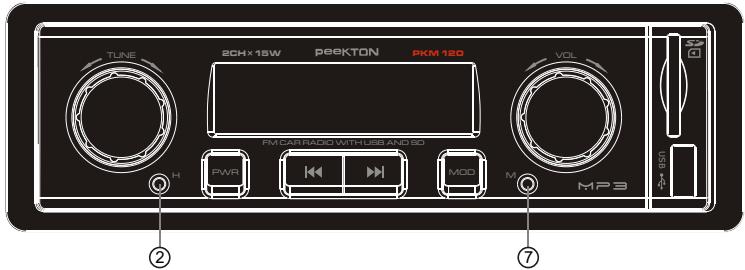

4. Réglage de l'heure
En mode lecture SD/MMC ou USB, appuyez sur la touche (H) pour régler les heures ; appuyez sur la touche (M) pour régler les minutes.
3.3 Radio
Réglage de la fréquence (TUNE) : en mode radio, tournez le bouton TUNE pour recevoir la station de votre choix. Tournez le bouton dans le sens des aiguilles d'une montre pour rechercher une fréquence supérieure ; tournez-le dans le sens inverse des aiguilles d'une montre pour rechercher une fréquence inférieure.
① Commutation de lecture
En mode lecture de carte SD/MMC, si vous insérez une clé USB, l'appareil passe automatiquement en mode lecture USB. Si vous insérez une carte SD/MMC, l'appareil passe automatiquement en mode lecture de carte SD/MMC.
2 Sélection de la musique
Précédent / Retour rapide (K): en mode lecture de clé USB ou de carte SD/MMC, appuyez sur la touche (K) pour passer au programme précédent; maintenez la touche (K) appuyée pendant au moins 2 secondes pour effectuer un retour rapide.
Suivant / Avance rapide (▶): en mode lecture de clé USB ou de carte SD/MMC, appuyez sur la touche (▶) pour passer au programme suivant; maintenez la touche (▶) appuyée pendant au moins 2 secondes pour effectuer une avance rapide.
Note: A. Cet appareil supporte les cartes SD/MMC et les clés USB d'une capacité de 32 Mo~2Go.
B. Cet appareil supporte le format audio MP3. C. Cet appareil possède une fonction de mémoire.
Dépannage
Veuillez vérifier toutes les connexions avant de consulter la liste.
Si des questions persistent après la consultation de la liste, veuillez contacter votre conseiller du service à la clientèle le plus proche.
Lorsque vous remplacez le fusible, choisissez un fusible dont les caractéristiques techniques sont identiques. Ne le remplacez pas par un fusible de caractéristique différente.
| Symptômes | Causes | Solutions |
| Le voyant d'alimentation ne s'allume pas | 1.L'alimentation n'est pas raccordée correctement. 2.Le fusible est défectieux ou le circuit électrique est ouvert. | Raccordez correctement le cable d'alimentation. Vérifiez la connexion du cable d'alimentation ; remplacez le fusible. |
| Aucun son | 1.Pas d'alimentation. 2.Le cable du haut-parleur est en circuit ouvert. 3.Les morceaux musicaux sur la carte SD/MMC ou la clé USB n'ont pas le format correspondant. 4.Les contacts de la carte SD/MMC et de la prise USB sont sales, ce qui empêche un bon contact. | Raccordez le cable d'alimentation. Raccordez le cable du haut-parleur. Vérifiez les contenus de la carte SD/MMC et de la clé USB. Nettoyez avec de l'alcool absolu. |
| Le son est faible (pas clair) | 1.La résistance interne est élevée. 2.Le contact avec l'antenne se fait mal. | Remplacez l'alimentation. Reserrez la prise de l'antenne. |
| Son sur un seul haut-parleur | 1.Un des canaux du cable du haut-parleur est en circuit ouvert. 2.Le circuit intégré de l'amplificateur est endommagé. | Connectez le fil du haut-parleur. Remplacez le circuit intégré de l'amplificateur. |
Note : les données techniques sont susceptibles de changer sans préavis.
5
Votre appareil est garanti 1 an pièces et main d'œuvre. Toute immobilisation dans un centre SAV excédant 7 jours, entraîne automatiquement une prolongation de la garantie pour une durée égale à cette période d'immobilisation. En cas de début de fonctionnement pendant la période de garantie, vous pouvez contacter Hôme au 0820.03.03 (*) qui vous indiquera la bonne marche à suivre. Lors du retour de votre produit dans un centre agréé, nous prions de bien préciser la nature de la panne constatée et de joindre la copie de votre facture d'achat ou du ticket de caisse. Notre garantie exclut toute défectuosité due à une utilisation anormale, les dommages matériels, ainsi que la reprise de toute intervention effectuée par un tiers non autorisé par PeeKTON, ainsi que:
- Les tentatives de réparation effectuées par une station technique non agréée. L'absence du numéro de série ou de preuve d'achat.
- Les incidents entrainés par l'emploi de consommables ou d'accessoires, non conformes aux specifications Peekton. La modification du matériel pour le rendre conforme à de nouvelles specifications, différentes des specifications d'origine. Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation.
- Une alimentation électrique non conforme aux specifications d'installation et d'environnement.
- Les accidents ou catastrophes, y compris les incendies, les dégâts des eaux, la foudre et les tremblements de terre.
- Les pièces d'usure normales dites consommables : piles et accus.
- Le remplacement de pièces cosmétiques ou de pièces dues à la dépréciation ou à la déformation anomale d'un produit,
- Les accessoires égarés ou manquants, Lorsqu'un produit est utilisé à titre professionnel. Lors d'une mise à jour du firmware non agrée par Peekton France Les accessoires égarés ou manquants, lorsqu'un produit est utilisé à titre professionnel. Lors d'une mise à jour du firmware non agréée par Peekton France
En cas de panne : Faites contrôler l'unité par un technicien d'entretien qualifié si:
- Le cordon d'alimentation secteur ou la fiche d'alimentation est endommagé(e),
- Un objet étranger ou un liquide a pénétré à l'intérieur de l'unité, -L'unité a été exposée à la pluie ou à l'humidité,
- L'unité ne semble pas fonctionner normalement,
- Les performances de l'unité se sont sensiblement modifiées, -L'unité est tombée ou le coffret a été endommagé.
N'OUVREZ PAS LE CAPOT ET NE TENTEZ PAS DE RÉPARER L'UNITE VOUS-MÉME.
Important: Veuillez conserver une preuve d'expédition de votre produit.
Adresse SAV:
Ste NES (SAV Peekton), rue des genêts, Zone de la Saussaye, 45545 Saint Cyr En V
Hot Line: 0820.03.03.03
Du lundi au vendredi de 10h à 12h et de 14h à 18h, 0,15 €/mn
Site Internet: www.peekton.com
Informations : info@peekton.com
Caractéristiques techniques
6.1 Caractéristiques générales
Gamme de fréquences 87.5 MHz~108 MHz
Sensibilité -37dBf
RSB- -240dB
Lecture MP3
Réponse en fréquences 100Hz~8kHz (±3dB)
RSB -≥40dB
Séparation des canaux -≥240dB
Distortion harmonique de tension (1kHz) -5%
Équilibrage canaux stéréo -3dB
Indications générales
Tension d'Alimentation DC de 12V
Impédance haut-parleur 4-8Ω
Puissance de sortie max. 15Wx2 track
Dimensions- 178mm (Largeur) x50mm (Hauteur) x 130mm (Profondeur)
