DHE1149A - Hotte DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte décorative murale
Marque	DE DIETRICH
Modèle	DHE1149A
Alimentation électrique	230 V ~ 50 Hz
Nombre de vitesses	3 + fonction intensive
Éclairage	1 lampe halogène 20 W
Diamètre de sortie d'air	120 mm
Distance minimale de sécurité (plan de cuisson)	650 mm
Profondeur réglable	De 275 à 360 mm
Filtres à graisse	Métalliques, lavables au lave-vaisselle (tous les 2 mois)
Filtres à charbon (version recyclage)	Remplaceables tous les 4 mois (non lavables)
Fonction minuterie	Oui, 30 minutes avec arrêt automatique
Type d'installation	Murale, évacuation ou recyclage
Matériaux	Acier inoxydable et verre (estimation)
Classe électrique	Classe I (mise à la terre requise)
Poids	Non communiqué

FOIRE AUX QUESTIONS - DHE1149A DE DIETRICH

Comment installer la hotte DHE1149A ?

L'installation doit respecter une distance minimale de 650 mm entre le plan de cuisson et la hotte. Fixez les brides au mur en utilisant le gabarit fourni, puis accrochez la hotte. Pour la version évacuation, raccordez un conduit de 120 mm. Pour la version recyclage, assurez-vous que les filtres à charbon sont en place.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques sont lavables au lave-vaisselle. Retirez-les en poussant vers l'arrière et en tirant vers le bas. Lavez-les sans les plier, séchez-les, puis remontez-les avec la poignée visible. Nettoyez-les tous les 2 mois ou plus fréquemment en cas d'usage intense.

Quand remplacer les filtres à charbon ?

Les filtres à charbon actif ne sont ni lavables ni régénérables. Remplacez-les au moins tous les 4 mois, ou plus souvent si l'utilisation est intensive. Retirez d'abord les filtres à graisse, puis les anciens filtres à charbon, et insérez les neufs.

Quelle est la hauteur de montage minimale ?

La distance minimale de sécurité entre le plan de cuisson et la hotte est de 650 mm. Certains modèles peuvent être installés plus bas, vérifiez les sections 'Encombrement' et 'Installation' de la notice.

Comment utiliser la fonction intensive ?

Appuyez sur la touche B pendant 3 secondes. La hotte fonctionne à la vitesse maximale pendant 10 minutes, puis revient à la vitesse précédente. L'écran affiche 'H' clignotant.

Comment régler la profondeur de la hotte ?

La profondeur peut être ajustée de 275 à 360 mm. Pour cela, desserrez les vis de l'entretoise métallique et déplacez-la. Ajustez également les brides de fixation avec les vis Vx pour la profondeur souhaitée.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord qu'il n'y a pas de coupure de courant, qu'une vitesse a bien été sélectionnée et que le disjoncteur omnipolaire n'a pas sauté. Si le problème persiste, contactez le service après-vente.

Comment remplacer l'ampoule ?

Débranchez la hotte. Retirez les deux vis du support d'éclairage, extrayez la lampe halogène de 20 W usagée et remplacez-la par une neuve identique. Reconnectez les fiches et remontez le support.

Puis-je utiliser la hotte en version recyclage ?

Oui, la hotte peut fonctionner en version recyclage. Assurez-vous que les filtres à charbon actif sont installés. Dans ce cas, l'air est filtré et renvoyé dans la pièce.

Comment activer la minuterie (arrêt différé) ?

Appuyez sur la touche D pendant 3 secondes pour activer la fonction '30 minutes'. La hotte s'arrêtera automatiquement après 30 minutes. L'écran affiche la vitesse courante avec le point en bas qui clignote.

MODE D'EMPLOI DHE1149A DE DIETRICH

Découvrir les produits De Dietrich, c'est éveiller des émotions uniques que seuls peuvent produire des objets de valeurs.

L'attrait est immédiat le premier regard. La qualité du design s'illustre par l'esthétique intertemporelle et les finitions soignées rendant chaque objet élégant et raffiné en parfaite harmonie les uns avec les autres.

Vient ensuite l'irrésistible envie de toucher. Le design De Dietrich capitalise sur des matériaux robustes et prestigieux ; l'authentique est privilégié.

En associant la technologie la plus évoluée aux matériaux nobles, De Dietrich s'assure la réalisation de produits de haute facture au service de l'art culinaire, une passion partagée par tous les amoureux de la cuisine.

Nous vous souhaitons beaucoup de satisfaction dans l'utilisation de ce nouvel appareil et serons heureux de recueillir vos suggestions et de répondre à vos questions. Nous vous invitons à les formuler auprès de notre service consommateur ou sur notre site internet.

Nous vous invitons à enregistrer votre produit sur www.de-dietrich.com pour profiter des avantages de la marque.

En vous remerciant de votre confiance.

De Dietrich

Retrouvez toutes les informations de la marque sur www.de-dietrich.com Visitez La Galerie De Dietrich, 6 rue de la Pétinière à Paris Ville Ouvert du mardi au samedi de 10h à 19h. Service Consommateurs : 0892 02 88 04

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important:

Avant de mesurer l'appareil en marche, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

Installation

• Le fabricant ne désigne aucune responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphs « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaque apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telles que (chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine est en dépouillée, pratique une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur. Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar.
• En cas d'endommagement du cordon d'alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.

Utilisation

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à une force intense quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie libre de ces dernières par rapport au fond des marmites.
• Contrôler les fritures lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des produits de cuisson. »

Entretien

• Avant de procéder à toute opération d'entretien, débrancher la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps des filtres, à la cadence conseillée (Risque d'incendie). Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage compétent, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

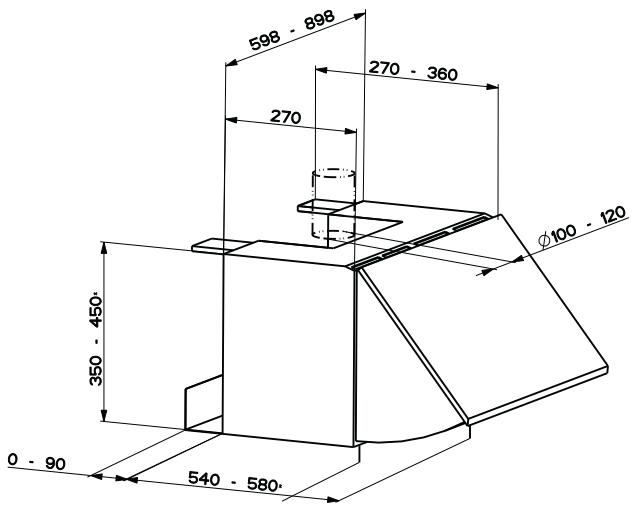

Encombrement

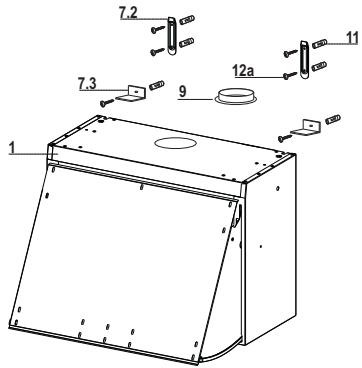

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de: Comandes, Lumière, Groupe Ventilateur, Filtrés
9	1	Flasque Ø120 mm

Réf. Qté Composants pour l'installation Qté Documentation

7.2	2	Brides Fixation Corps Hotte
7.3	2	équerre de sureté
11	6	Chevilles
12a	6	Vis

1 Manuel d'instructions

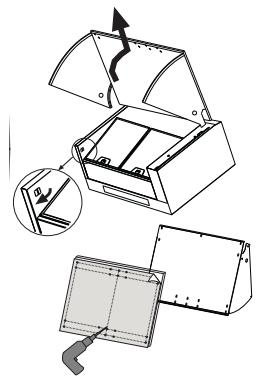

Fixation du panneau frontal sur la visiere

• Sortir la visière métallique en la tournant en avant et en débloquant en même temps le dispositif d'arrêt qui se trouve à gauche de la hotte.
• Percer le panneau en utilisant le gabarit en carton spécialement prévu, puis fixer ledit panneau contre la visière à l'aide des vis fournies avec l'appareil.

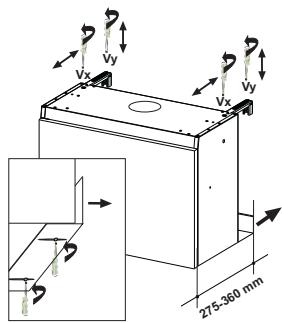

Fixation CONTRE la PAROI

• La profondeur de la Hotte peut varier entre 275 et 360mm.
• Intervenir sur les Vis Vx pour régler les brides à la profondeur souhaitée.
• Pour régler la partie inférieure de la Hotte à la profondeur nécessaire, desserrer les Vis de l'entretoise métallique et déplacer cette dernière dans la mesure requise.
• Percer la paroi en utilisant le gabarit en carton spécialement prévu, appliquer les chevilles dans les trous et fixer les deux brides métalliques à l'aide de quatre vis, fournies avec les accessoires.
• Percer les armoires murales latérales, en utilisant le gabarit en carton spécifique prévu.

En cas d'installation de la Hotte dans la Version Aspirante, retirer la Grille sur la sortie d'évacuation de l'air.

• Accrocher la hotte aux brides métalliques.
• Remonter la visière en veillant à ce que les guides soient insérées dans leurs logements. Régler le coulissage de la visière en intervenant sur les deux vis.
• On peut effectuer l'alignement de la hauteur de la Hotte par rapport aux armoires murales qui se trouvent à côté de celle-ci, en intervenant sur les Vis Vy.
• Régler encore la profondeur de la Hotte, si nécessaire.
• Poser les Équerres de Sécurité sur les Brides de Fixation.
• Marquer le centre des trous.
• Percer le mur et fixer les Équerres de Sécurité avec les Vis et les Chevilles fournies avec l'appareil.

SORTIE Air version evacuation

En cas d'installation en version évacuation, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 120mm au besoin de l'installateur.

• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

SORTIE D'evacuation de l'air dans la version filtrante

• Contrôler que la fixation du corps de la hotte soit complète.
• S'assurer que les Filtres anti-odeur au Charbon actif soient présents.

Branchement electrique

• Brancher la hotte sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

Tableau des commandes

Touche	Fonction	Display
A	Presser le bouton pour allumer / éteindre la lumière.Presser une fois pourCHOISIR une lu-mière faible, deux fois pour une lu-mière normale, et une dernière fois pour éteindre la lumière.	-
B	Presser pour augmenter la vitesse.	1 - 2 - 3
	Presser le bouton pendant 3 secondes pour activer / désactiver la modalité intensive, qui fait fonctionner la hotte à la plus haute vitesse pendant 10 minu-tes et ensuite returné à la vitesse qui était sélectionnée précédemment.	Visualisée H et le points dans le bas clignote.
C	Écran de visualisation	-
D	Presser le bouton pour réduire la vitesse	3 - 2 - 1
	Presser le bouton pendant 3 secondes pour activer / désactiver la modalité 30 minutes de délambdai, qui ne fait fonctionner la hotte que pendant 30 minutes et la était ensuite ensuite automatiquement.	La vitesse courante est visuaisée et le points dans le bas clignote.
E	Presser le bouton pour la fonction mar-che/arrêt.	La vitesse courante est visuaisée.

A —

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaiselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtre anti-odeur (version filtrante)

Ils ne sont pas lavables ni régénérables, il faut les remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.

• Retirer les filtres anti-graisse métalliques.
• Retirer les filtres anti-odeur au charbon actif saturés, comme indiqué (A).
• Monter les nouveaux filtres (B).
• Remonter les filtres anti-graisse métalliques.

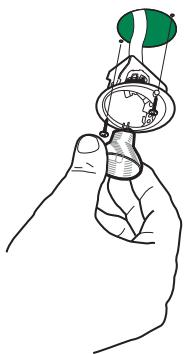

Lampe halogène de 20 w.

• Retirer les 2 vis qui fixent le support éclairage et ôter ce dernier de la hotte.
• Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la douille.
• Remonter le support en le fixant à l'aide des deux vis précédemment retirées.

Anomalies de fonctionnement

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez que: • il n'y a pas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage)
La hotte s'est arrêtée au cours du fonctionnement	Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché.
