MODE D'EMPLOI DHD449WE1 DE DIETRICH

FR Le guide d'utilisation de votre hotte
GB Guide to using your hood
DE Bedienungsanleitung - Dunstabzugshaube
NL Gebruiksaanwijzing - Afzuigkap
DK Betjeningsvejledning - Hætte
ES La guía de uso de su campana
PT O manual de'utilisation - Extractor de fudos

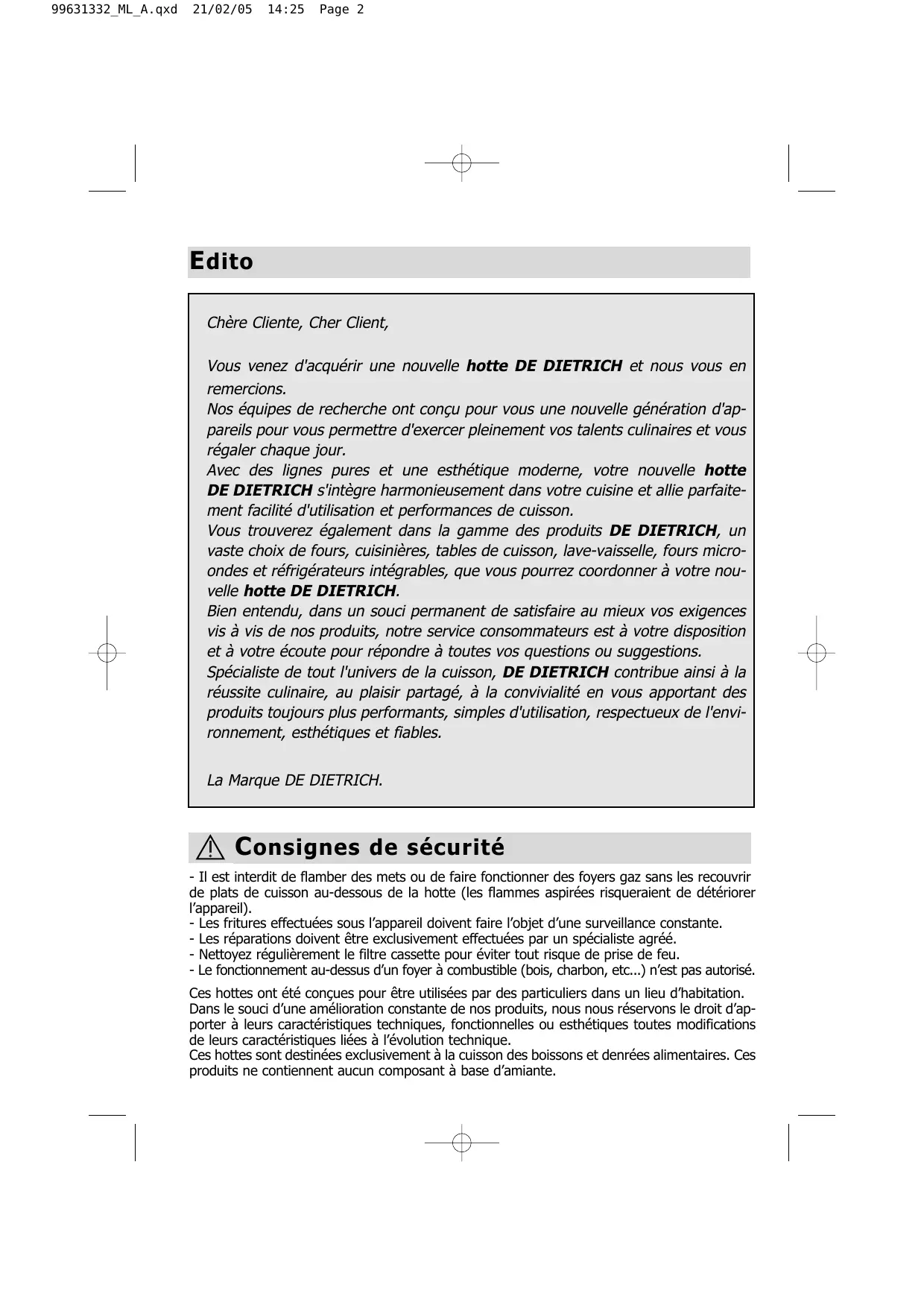

Edito

Chère Cliente, Cher Client,

Vous venez d'acquerir une nouvelle hotte DE DIETRICH et nous vous en remercions.

Nos écapes de recherche ont conscience pour vous une nouvelle génération d'appareils pour vous permettre d'exercer pleinement vos talents culinaires et vous régaler chaque jour.

Avec des lignes pures et une esthétique moderne,Vote nouvelle hotte DE DIETRICH s'intègre harmonieusement dans votre cuisine et allie parfaitement facile d'utilisation et performances de cuisson.

Vous trouvezé également dans la gamme des produits DE DIETRICH, un vaste choix de fours, cusinières, tables de cuisson, lave-vaiselle, fours micro-ondes et réfrigérateurs intégrables, que vous pourrez coordonnner à votre nouvelle hotte DE DIETRICH.

Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.

Spécialiste de tout l'univers de la cuisson, DE DIETRICH contribue ainsi à la réussite culinaire, au plaisir partagé, à la convivialité en vous apportant des produits toujours plus performants, simples d'utilisation, respectieux de l'environnement, esthétiques et fiables.

La Marque DE DIETRICH.

Consignes de sécurité

• Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans les recouvrir de plats de cuisson au-dessous de la hotte (les flames aspirées risqueraient de déterminer l'appareil).

• Lès fritures effectuees sous l'appareil doivent faire l'objet d'une surveillance constante.

• Les réparations doivent être exclusivement effectuees par un spécialiste agreé.
• Nettoyez régulièrement le filtré cassette pour éviter tout risque de prise de feu.
• Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon, etc...) n'est pas autorisé.

Ces hottes ont ete conques pour etre utilisées par des particuliers dans un lieu d'habitation. Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthetiques toutes modifications de leurs caractéristiques liées à l'évolution technique.

Ces hottes sont destinées exclusivement à la cuisson des boissons et denrées alimentaires. Ces produits ne contiennentaucun composantà base d'amiate.

Tout au long de la notice,

vousignalelesconsignesdesecurité,

vousignalelesconseilsetlesastuces

Comment se présente votre hotte ?

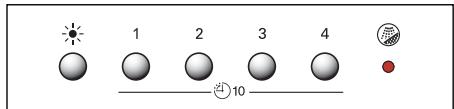

Modèle électronique 4 vitesses

Fig.1
FR

Eclairage

Nettoyage fibre

Arrêt différé (10 min)

Vitesse 1

Vitesse 2

Vitesse 3

Vitesse 4

Dans le cas d'une cuisine chauffée avec un apparéil raccordé à une cheminée (ex : poèle), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte les filtres métalliques.

Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparéils utilisants du gaz ou un autre combustible.

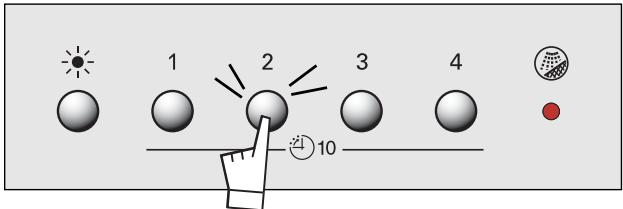

Mise en marche

Appuyez sur le bouton de la vitesse可以选择 (de 1 à 4).

Example: vitesse 2.

Le bouton 2 devient lumineux.

Arrêt différé

Appuyez sur le bouton lumineux.

La hotte s'arrête automatiquement après 10 min. de fonctionnement.

Le bouton clignote jusqu'à l'arrêt de la hotte.

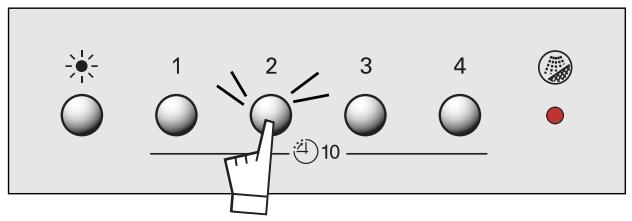

Anêt immédiat

Appuyez deux fois sur le bouton lumineux.

La hotte s'arrête et le bouton s'eteint.

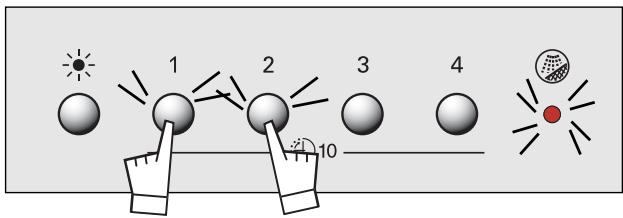

Saturation cassette

Lorsque levoyant clignote, il indique que les cassettes doivent etre nettoyées (possibilite de lesmettre au lave-vaiselle).

Appuyez simultanément sur les boutons 1 et 2 pendant deux secondes.

Levoyant s'eteint.

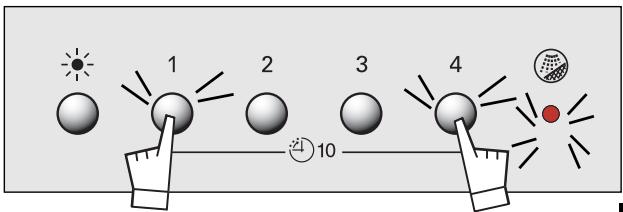

Mode recyclage

FR

Si vous hotte est en recyclage et que vous utilisez des filtres charbons. Lors de l'installation, vous avez la possibilité de configurer la hotte en mode recyclage:

Appuyez pendant 3 secondes simultanément sur les boutons 1 et 4 qui deviennent lumineux.

Levoyant est soit allumé ou clignotant.

Pour configurer en mode recyclage effectuez un appui sur le bouton 1 jusqu'à ce que levoyant ⑦ soit allumé (non clignotant).

Validate la configuration en appuyant sur le bouton 4.
Levoyant et les boutons 1 et 4 s'eteignent.

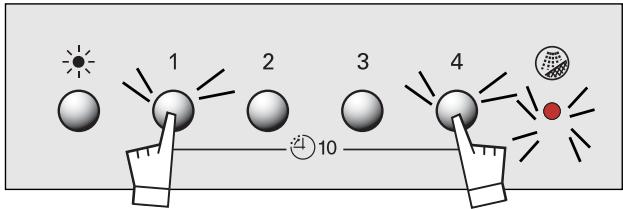

Mode évacuation

Si vous hotte a une évacuation extérieure, vous pouvez la configurer en mode évacuation:

Appuyez pendant 3 secondes simultanément sur les boutons 1 et 4 qui deviennent lumineux.

Levoyant est allumé ou clignotant.

Pour configurer en mode évacuation effectuez un appui sur le bouton 1 jusqu'à ce que le voyant soit clignotant.

Validez la configuration en appuyant sur le bouton 4.

Levoyant et les boutons 1 et 4 s'eteignent.

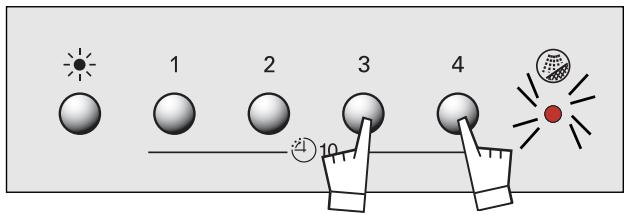

Saturation filtré à charbon

Lorsque votre hotter est en mode recyclage.

levoyant estallumé;ilindiquequ'ilfautchangerle filtreràcharbon(nousvousconseillonsde remplacer vosfiltrestousles6mois).

Pour éteindre le voyageant, effectuez un appui long sur les touches 3 et 4 simultanément.

Levoyant s'eteint.

Auto stop ventilateur

Si vous oubliez d'eteindre votre hotspot, celle-ci s'arrêtera au terme de 9 heures de fonctionnement.

Auto stop éclairage

Si vous oubliez d'eteindre la lumière, celle-ci s'eteindra au terme de 9 heures de fonctionnement.

Comment installer votre hotte ?

Youpossedezune sortievers lextérieur:fig.4

Votre hotte peut etre raccordee sur celle-ci par I'intermedaire d'une gaine d'évacuation (minimum 125 mm, émaillee, en alu, flexible ou en matière ininflammable). Si voitre gaine est inférieure à 125 mm de diametre, passez obligatoirement en mode recyclage.

You ne possedez pas de sortie vers l'extérieur : fig. 5

Tous nos apparéils ont la possibilité de fonctionner en mode recyclage.

Dans ce cas, ajoutez un filtré à charbon actif qui retiendra les odeurs.

Montage de votre hotte

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.

La distance minimale entre le plan de cuisson et la partie la plus BASSE de la hotte doit etre de 70 cm. Si les instructions de la table de cuisson installee sous la hotte specifient une distance plus grande que 70 cm, celle-ci doit etre prise en compte.

• Tracez un trait horizontal à 70 cm minimum du plan de cuisson.
• Tracez un trait vertical sur le mur allant du plafond jusqu'au bord inférieur de la hotte.
• Placez contre le mur les gabarits de montage (fig. 2).
• Percez les 6 trou. Enforcez les 6 chevilles.
• Vissez les deux vis du haut de la hotte en les laissant dépasser de 5 mm.
• Retirez le filtrme métallique.
• Accrochez la hotte aspirante aux deux vis (fig. 3).
• Vissez les deux vis du bas.

Avant serrage complet des 4 vis, ajustez le niveau de la hotte.

Raccordement de votre hotte

Cet apparéil est livré avec un cable d'alimentation H 05 VVF à 3 conducteurs de 0,75mm^2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le cable d'alimentation est endommagé, faites appel au service après-vente afin d'éviter un danger.

Montage de la cheminée

Fonctionnement en évacuation extérieure: fig. 4 et 8

• Fixez contre le mur, en appui sur le plafond, le support de cheminée métallique (fig. 6).
• Montez le clapet anti-retour sur la sortie du moteur (fig. A). Ce clapet anti-retour permet d'obstruer l'entrée d'air venant de l'extérieur.
• Dans le cas d'une gaine diamètre 125 mm, utilisez l'adaptateur foumi (fig. 8/fig. B).

Si vous gaine extérieure est inférieure à 125 mm, il est obligatoire de raccorder votre hotte en mode recyclage.

• Préparez votre cheminée téléscopique enPNANT soin de dissimuler les ouies (fig. 8).
  Emboitier les cheminées l'une dans l'autre au maximum.
• Fixez la partie supérieure sur le support métallique.
• Ajustez la longueur de la cheminée téléscopique en descendant la partie inférieure et l'emboiter dans le sommet de la hotte.

Pour une utilisation optimale de votre apparéil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter demettre la piece en dépression.

Fonctionnement en recyclage: fig. 5 et 9

• Il est possible dePTRirer les clapets anti-retours.
• Fixez contre le mur, en appui sur le plafond, le deflecteur plastique des fumées.

Prendre soit de centerer le déflecteur par rapport au trait vertical trace sur le mur (fig. 7).

• Préparez votre cheminée en prénant soin de placer les ouïes vers le haut de manière que elles seront visibles (fig. 9).
• Fixez la partie supérieure sur le déflecteur plastique.
• Ajustez la longueur de la cheminée téléscopique en descendant la partie inférieure et l'emboiter dans le sommet de la hotte.

Comment changer la lampe ?

Avant toute intervention, la hotter doit être mise hors tension, soit en退还 la prise, soit en actionnant le disjoncteur,

Modèle avec lampe halogène:

1. Retirez le hublot (fig. 11).
2. Changez la lampe halogène G4-20W-12V.
3. Replacez l'ensemble en effectuant les operations en sens inverse.

La hotte doit être mise hors tension, soit en retardant la prise, soit en actionnant le disjoncteur, avant que les filtres métalliques soient enlevés. Àprous le nettoyage, les filtres métalliques doivent être de nouveau fixés conformément aux instructions.

	FILTRE CASSETTE	FILTRE CHARBON ACTIF
	Avant la première utilisation du filtre cassette, retirez le film de protection.	Pour les hottes installées en recyclage
ENTRETIEN	IMPERATIF TOUS LES MOIS Pour éviter tout risque d'incendie.	IMPERATIF TOUS LES ANS
POURQUOI?	Ce filtre retient les vapeurs grasses et les poussières. Il est l'élement assurant une part importante de l'efficacité de votre hotte.	Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utilisation.
COMMENT?	Avec un nettoyant menager du commerce, puis rincez abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaiselle en position verticale (ne pasmettre en contact avec de la vaissele sale ou des couverts en argent).	Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l'intérieur de la hotte) et notez la date de changement.
N'utilise jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures. Pour nettoyer la carrosserie et le hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.

Démontage du filtré cassette (fig. 10)

Montage du filtré charbon (fig. 12)

1. Retirez les cassettes.
2. Placez le filtre charbon sur la cassette coté interieur de la hotte.
3. Placez les 2 tringles de maintien.
4. Faîtes cette opération sur toutes les cassettes.

Quicontacter?

Relations consommateurs

Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

Pour communiquer :

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrite : SERVICE CONSOMMATEURS DE DIETRICH BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

0892 02 88 04*

0,34 € TTC / min à partir d'un poste fixe

tarif en vigueur à la date d'impression du document.

• Service fourni par Brandt Customer Services, société par actions simplifiée au capital de 2.500.000 euros - 5/7 avenue des Béthunes, 95310 Saint Ouen l'Aumône - RCS Pontoise 440 303 303

Brandt Appliances - société par actions simplifiée au capital de 10.000.000 Euros RCS Nanterre 440 302 347.

Les défauts d'aspect provoqués par une utilisation anormale ou le nettoyage avec des produits abrasifs qui n'entraine pas un non fonctionnement ou une inaptitude à l'usage ne sont pas pris en compte par le fabriquant. Tout dépannage doit être effectué par un technicien qualifié.

Seuls les distributeurs de notre marque :

• Connaissent parfaitement votre apparéil et son fonctionnement,
• Appliquent intégralement nos méthodes de réglage, d'entretien et de réparation,
• Utilisent exclusivement les pièces d'origine.

En cas de rédamation ou pour commander des pieces de rechange à votre distributeur, précisez-lui la reférence complète de votre apparéil (type de l'appareil et numéro de série)

Ces renseignements figurent sur la plaque signalétique fixe à l'intérieur de l'appareil.

Les descriptions et les caractéristiques apportées dans ce livre sont données seulement à titre d'information et non d'engagement. En effet, socieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications ou améliorations nécessaires.
