Produkttyp	Dunstabzugshaube
Marke	DE DIETRICH
Modell	DHD449WE1
Anzahl der Geschwindigkeitsstufen	4 Stufen
Beleuchtung	Halogenlampe G4 20W 12V
Verzögerte Abschaltung	10 Minuten
Betriebsart	Abluft- oder Umluftbetrieb
Metallfilter	Spülmaschinenfeste Filterkassette
Aktivkohlefilter	Optional, jährlicher Wechsel empfohlen
Stromversorgung	220-240 V einphasig
Netzkabel	H05 VVF 3x0,75 mm²
Empfohlene Sicherung	10 oder 16 A
Mindestabstand zur Kochfläche	70 cm
Durchmesser Abluftrohr	125 mm mindestens, 150 mm empfohlen
Automatische Lüfterabschaltung	9 Stunden
Automatische Beleuchtungsabschaltung	9 Stunden
Sättigungsanzeige Filterkassette	Blinkende Leuchte
Sättigungsanzeige Aktivkohlefilter	Dauerhaft leuchtende Leuchte
Reinigung des Gehäuses	Verdünnter Haushaltsreiniger, weiches Tuch
Sicherheit	Kein Flambieren, Überwachung von Frittiergeräten, Reparatur durch Fachkraft
Ersatzteile	Erhältlich bei autorisierten Händlern

Häufig gestellte Fragen - DHD449WE1 DE DIETRICH

Wie installiere ich die Dunstabzugshaube DHD449WE1?

Zeichnen Sie eine horizontale Linie in mindestens 70 cm Abstand zur Kochfläche, dann eine vertikale Linie. Verwenden Sie die Montageschablonen, um 6 Löcher zu bohren und Dübel einzubringen. Hängen Sie die Haube an die beiden oberen Schrauben, dann schrauben Sie die beiden unteren Schrauben ein. Justieren Sie die Nivellierung vor endgültigem Anziehen.

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestabstand zwischen Kochfläche und dem untersten Teil der Haube muss 70 cm betragen. Wenn die Anleitung Ihres Kochfelds einen größeren Abstand vorschreibt, beachten Sie diesen.

Wie reinige ich die Metallfilter?

Die Metallfilter (Kassetten) können mit einem handelsüblichen Haushaltsreiniger gereinigt, gründlich abgespült und getrocknet werden. Sie können auch in aufrechter Position in die Geschirrspülmaschine gegeben werden. Vermeiden Sie den Kontakt mit schmutzigem Geschirr oder Silberbesteck.

Wann muss der Aktivkohlefilter gewechselt werden?

Der Aktivkohlefilter sollte mindestens einmal jährlich gewechselt werden, bei starker Nutzung häufiger. Eine dauerhaft leuchtende Leuchte an der Haube zeigt an, dass er ausgetauscht werden muss.

Wie stelle ich die Haube auf Umluftbetrieb um?

Drücken Sie gleichzeitig die Tasten 1 und 4 für 3 Sekunden. Die Tasten leuchten auf. Drücken Sie Taste 1, bis die Leuchte dauerhaft leuchtet (nicht blinkend). Bestätigen Sie mit Taste 4. Die Leuchten erlöschen.

Was tun, wenn die Sättigungsanzeige der Filterkassetten blinkt?

Die blinkende Leuchte zeigt an, dass die Metallfilter gereinigt werden müssen. Drücken Sie nach der Reinigung gleichzeitig die Tasten 1 und 2 für zwei Sekunden, um die Leuchte auszuschalten.

Wie schalte ich die Verzögerte Abschaltung aus?

Um die Haube während des Verzögerten Ausschaltens sofort zu stoppen, drücken Sie zweimal die beleuchtete Taste. Die Haube schaltet sich aus und die Taste erlischt.

Wie wechsle ich die Lampe der Haube?

Ziehen Sie vor jedem Eingriff den Netzstecker der Haube oder schalten Sie den Leitungsschutzschalter aus. Entfernen Sie die Abdeckung, wechseln Sie die Halogenlampe G4 20W 12V und setzen Sie die Abdeckung wieder ein.

Welche Leistung hat die Beleuchtung der Haube?

Die Beleuchtung verwendet eine Halogenlampe vom Typ G4 20W 12V.

Wo finde ich Ersatzteile für meine DE DIETRICH Dunstabzugshaube DHD449WE1?

Ersatzteile sind bei autorisierten DE DIETRICH Händlern erhältlich. Geben Sie die vollständige Gerätebezeichnung (Typ und Seriennummer) an, die auf dem Typenschild im Inneren der Haube steht.

BEDIENUNGSANLEITUNG DHD449WE1 DE DIETRICH

Lieber Kundin, lieber Kunde,

Sie haben sogeben eine Dunstabzugshaube von DE DIETRICH erworben und wir bedanken uns davon. Itsere Forschungsteams haben fur Sie eine neue Gerätegeneration entwickelt, damit Ihnen das Kochen tätiglich Freude bereitet. Mit klaren Linien und einer modernen Ästhetik, integriert sich ihre neue Dunstabzugshaube von DE DIETRICH harmonisch in ihre Küche und verbindet auf perfekte Weise einfache Benutzung und Leistung.

Die Produktreihe von DE DIETRICH enthalt auch eine breite Auswahr an Kochplatten, Backöfen, Geschirrspulern und Einbaukühlschränken, die zu Ihrer neuen Dunstabzugshaube von DE DIETRICH gut passen.

BDarum bemühlt, ihre Ansprüche, was unsere Produkte betrifft, ständig bestmöglich zufrieden zu stellen, steht unser Verbraucherservice (Adresse am Ende dieser Broschüre)igeria zu Ihrer Verfugung und ist bereit, ihren Vorschlagen zuzuhören und all ihre Fragen zu beantworten.

Als Spezialist des Kochuniversums,trägt DE DIETRICH so zum kulinischen Erfolg, einem geteilten Vergnügen und der Geselligkeit bei, indem das Unternehmen immer leistungsstärkere Produkte auf den Markt bringt, die einfach zu benutzen sind, die Umwelt schonen und darüber hinaus ästetisch und zuverlässig sind.

Die Marke DE DIETRICH.

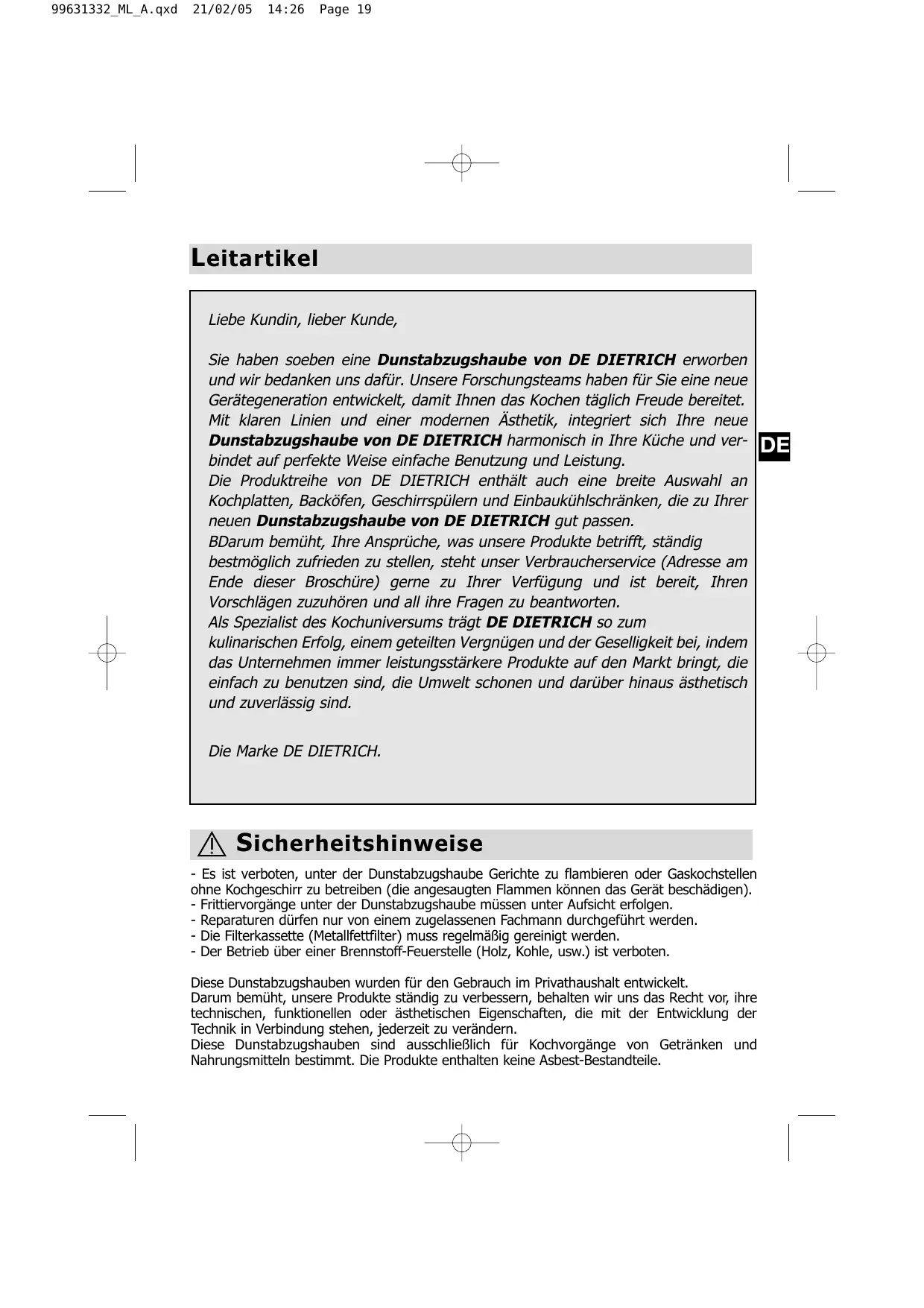

Sicherheitshinweise

• Es ist verboten, unter der Dunstabzugshaube Gerichte zu flambieren oder Gaskochstellen ohne Kochgeschirr zu betreiben (die angesaugten Flammen können das Gerät beschädigten).
• Frittiervorgänge unter der Dunstabzugshaube müssen unter Aufsicht erfolgen.
• Reparaturen dürfen nur von einem zugelassenen Fachmann durchgeführt werden.
• Die Filterkassette (Metalfettfilter) muss regelmäßig gereinigt werden.
• Der Betrieb über einer Brennstoff-Feuerstelle (Holz, Kohle, usw.) ist verboten.

These Dunstabzugshauben wurden für den Gebrauch im Privathaushalt entwickelt. Darum bemührt, unsere Produkte ständig zu verbessern, behalten wir uns das Recht vor, ihre technischen, Funktionellen oder ästhetischen Eigenschaften, die mit der Entwicklung der Technik in Verbindung stehen, jederzeit zu verändern.

These Dunstabzugshauben sind ausschließlich für Kochvorgänge von Getränen und Nahrungsmitteln bestimmt. Die Produkte enthalten keine Asbest-Bestandteile.

In der Gebrauchsanleitung kennzeichnet,

die Sicherheitshinweise,

Kennzeichnet Hinweise und keine Kniffe

Präsentierung Ihrer Dunstabzugshaube Abb.1

Elektronisches Modell mit 4 Geschwindigkeiten

Beleuchtung

Filterreinigung

10 Abschalten nach 10 minutes

1. Geschwindigkeitsstufe
   2.2.Geschwindigkeitsstufe
   3 3. Geschwindigkeitsstufe
   4 4.Geschwindigkeitsstufe

Bei einer Kuche, die durch ein mit einem Kamin verbundenes Gerät geheizt wird (Beispiel: Zimmerofen, Herd, usw.), muss eine Dunstabzugshaube mit Umluftbetrieb verwendet werden.Die Dunstabzugshaube darf nicht ohne die Metallfilter betrieben werden.

Es sollte eine geeignete Belüfung des Raums vorgesehen werden, wenn eine Kuchenabzugshaube zur gleichen Zeit eingesetzt wird wie Geräte, die mit Gas oder einem anderen Brennstoff funktionieren.

Einschalten

Die Taste mit der gewünschten Geschwindigkeitsstufe (1 - 4) drücken.

Beisiel: 2. Geschwindigkeitsstufe

Die Leuchtdiode 2 leuchtet auf.

Abschalten nach

10 min.

Die Leuchttaste drucken.

Die Dunstabzugshaube wird nach 10 Minuten

automatisch abgeschaltet.

Bis dahin blinkt die Leuchttaste.

DE

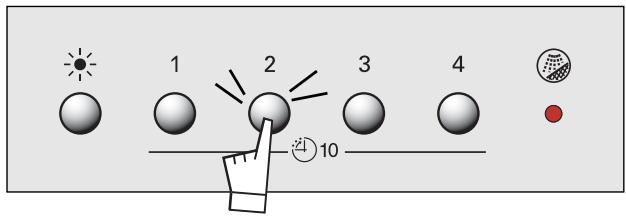

Sofortiges Abschalten

Die Leuchttaste zweimal drucken.

Die Dunstabzugshaube wird abgeschaltet und die Leuchtdiode erlischt.

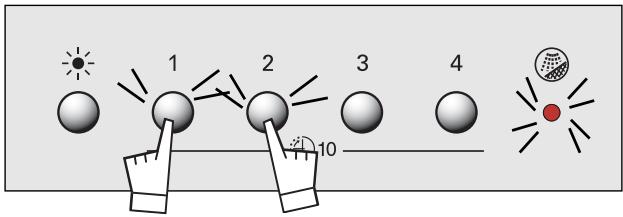

Filtereinsatz verstopf

Wenn die Leuchtdiode blinkt, muss der Filtereinsatz gereinigt werden (im Geschirrspulern möglich).

Zum Quittieren die tasten 1 und 2 zwei Sekunden lang drücken.

Die Leuchtdiode erlischt.

Umluftbetrieb

Wenn die Dunstabzugshaube im Umluftbetrieb Funktioniert, wird die Luft durch einen Aktivkohlefilter gesaugt und in den Raum darüber geblasen. Diese Betriebsart kann beim Installieren der Dunstabzugshaube wie folgt programmiert werden:

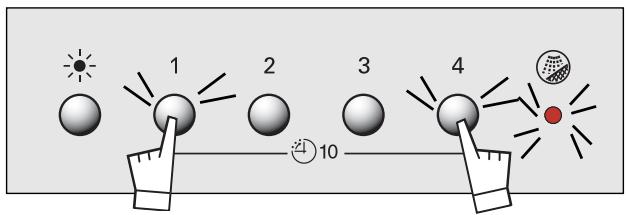

Tasten 1 und 4 gleichzeitig 3 Sekunden lang drücken, bissie aufleuchten. Danach blinkt die Leuchtdiode

Um die Dunstabzugshaube auf Umluftbetrieb zu programmieren, die Taste 1 so lange drucken, bis die Leuchtdiode durchgehend aufleuchtet (nicht blinkt).

Taste 4 drücken, um die Programmierung zu bestätigen. Darauf erlösen die Leuchtdiode und die Leuchttasten 1 und 4.

Abluftbetrieb

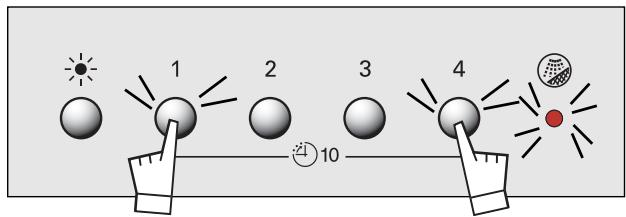

Wenn die Dunstabzugshaube an ein Abluftrohr nach außen angeschlossen werden kann,{lsst sie sich wie folgt auf Abluftbetrieb programmieren:

Tasten 1 und 4 gleichzeitig 3 Sekunden lang drücken, bis sie aufleuchten.

Danach blinkt die Leuchtdiode

Um die Dunstabzugshaube auf Abluftbetrieb zu programmieren, die Taste 1 so lange drücken, bis die Leuchtdiode blinkt.

Taste 4 drücken, um die Programmierung zu bestätigten. Darauf erlösen die Leuchtdiode und die Leuchttasten 1 und 4.

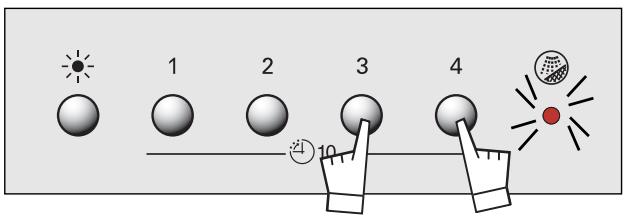

Aktivkohlefilter verstopf

Wenn die Dunstabzugshaube auf Umluftbetrieb programmiert ist und die Leuchtdiode beim Betrieb aufleuchtet, muss der Aktivkohlefilter ausgewechselt werden (Empfehlung: Alle 6 Monate).

Um die Leuchtdiod , zu quittieren, die Tasten 3 und 4 so lange gedrückt halten, bis sie erlischt.

DE

Automatisches Abschalten des Ventilators

Automatisches Abschalten der Beleuchtung

Wenn Sie vergessen, die Dunstabzugshaube abzuschalten, wird der Ventilator nach 9 Stunden automatisch abgeschaltet.

Wenn Sie vergessen, die Beleuchtung der Dunstabzugshaube abzuschalten, wird sie nach 9 Stunden automatisch abgeschelt.

Installation Ihrer Dunstabzugshaube

SieverfugenübereinenAbzugnachdrauBEN:Abb.4

Ohre Dunstabzugshaube kann über einem Abzug (Ø mindestens 125 mm, emailiert, aus Alu., einem Schlauch oder einem nicht entzündlichen Material) installiert werden. Wenn der Ø Ihr Rohrleitung unter 125 mm liegt, müssen Sie automatisch auf den Recyclingmodus übergeben.

SieverfugenichtübereinenAbzugnachdrauB:Abb.5

All unsere Geräte konnen nach dem Umluftprinzip betrieben werden.

In thisem Fall müssen Sie einen Aktivkohlefilter einbau, der die Gerüche zurückhalt.

Montage Ihrer Dunstabzugshaube

Die Installation muss die geltenden Bestimmungen für die Belüftung von Räumen einhalten. Die Abluft darf insbesondere nicht in Rohre abgeleitet werden, die dem Rauchabzug von Geräten dieren, die mit Gas oder anderen Brennstoffen betrieben werden. Die Verwendung eines stillgelegten Abzugsrohrs kann nur mit der Erlaubnis eines Fachmanns erfolgen.

Der Mindestabstand zwischen Kochfläche und niedrigstem Teil der Abzugshaube muss 70 cm betragen. Wenn in den Anweisungen betreffend das unter der Abzugshaube installierte Gaskochfeld einen größeren Abstand als 70 cm empfohlen wird, ist dieser Abstand einzuhalten.

• In mindestens 70 cm Entfernung von der Kochplatte einen waagrechten Strich an die Wandziehen.
• Dann von der Decke bis zum unteren Rand der Dunstabzugshaube einen senkrechten Strich an die Wandziehen.
• Die Montageschablonen an die Wand halten (Abb. 2).
• Die 6 LÖcher bohren. Die 6 Dübel einsetzen.
• Die beiden oberen Schrauben der Abzugshaube bis auf 5 mm anziehen.
• Den Metalfilter entfernen.
• Die Abzugshaube an den beiden Schrauben aufhängen (Abb. 3).
• Die beiden unteren Schrauben anziehen.

Vor dem endgültigen Festziehen der 4 Schrauben, das Niveau der Abzugshaube ausgleichen.

Anschluss Ihrer Dunstabzugshaube

Dieses Gerät wird mit einem Anschlusskabel H05VVF mit 3 Leitern 0,75mm^2 (Null-, Phasen- und Erdleiter) gefelert. Es muss über eine genormte Steckdose CEI 60083 an ein Einphasenstromnetz mit 220-240 V angeschlossen werden, die nach dem Einbau zugänglich bleiben muss. Bei einem Unfall aufgrund einer nicht vorhandenen oder fehlerhaften Erdung konnen wir nicht zur Haftung gezogen werden. Die Sicherung Ihrer Installation muss 10 oder 16 A stark sein. Wenn das Anschlusskabel beschädigt ist, müssen Sie den Kundendienst in Anspruch sehen, um Gefahren zu vermeiden.

Montage des Kamins

Abluftbetrieb: Abb. 4 und 8

• Befestigen Sie die Metallhalterung des Kamins (Abb. 6) direkt unter der Decke an der Wand.
• Das Rückschlagventil auf den Motorausgang montieren (Abb. A). Mit diesen Rückschlagventil kann der Eintritt der von außenkommen Luft verstopf werden.
• Verwenden Sie bei einem Abzugsrohr Durchmesser 125 mm den mitgelieferten Adapter (Abb. 8/Abb. B).
  Wenn das externe Rohr einen Durchmesser unter 125 mm aufweist, müssen Sie Ihr Dunstabzugshaube im Recyclingmodus anschließen.
• Bereiten Sie den ausziehbaren Kamin vor und verbergen Sie damit die Luftaustrittsöffnungen (Abb. 8). Schieber den Sie die Kaminteile so welt wie möglich ineinander.
• Den oberen Teil an der Metallhalterung befestigen.
• Passen Sie die Länge des ausziehbaren Kamins an, indem Sie den äußeren Teil nach unter schiben und in das Oberteil der Dunstabzugshaube eingufen.

DE

Für eine optimale Wirkung Ihrer Dunstabzugshaube empfehlen wir Ihnen den Anschluss an ein Abzugsrohr mit einem Durchmesser von 150 mm (nicht mitgeliefert). Verwenden Sie möglichst weniger Winkelstücke und ein möglichst kurzes Rohr. Beim Abluftbetrieb der Dunstabzugshaube müssen Sie für eine ausreichende Frischluftzufuhr sorgen, damit im Raum kein Unterdruck entsteht.

Umluftbetrieb: Abb. 5 und 9

• Sie können die Rücklaufklappen entfern.
• Befestigen Sie den Kunststoffablenker direkt unter der Decke an der Wand.
  Zentrieren Sie damit den Ablenker an dem senkrechten Strich an der Wand (Abb. 7).
• Bereiten Sie den Kamin vor undrichten Sie darauf die Luftaustrittsöffnungen so nach oben, dass sie sightbar sind (Abb. 9).
• Den oberen Teil am Kunststoffblech befestigen.
• Passen Sie die Länge des ausziehbaren Kamins an, indem Sie den äußeren Teil nach unten schieren und in das Oberteil der Dunstabzugshaube eingufen.

Auswechseln der Lampe

Vor jedem Eingriff muss die Dunstabzugshaube vom Netz getrennt werden, entweder durch Ziehen des Netzsteckers oder durch Betätigten des

Sicherungsautomaten.

Modell mit Halogenlampe:

1. Die Abdeckung entfernen (Abb. 11).
2. Ersetzen Sie die Halogenlampe G4-20W-12V.
3. Bringen Sie die Lampen wieder an, indem Sie die Schritte in umgekehrter Reihenfolge wiederholen.

Reinigung Ihrer Dunstabzugshaube

Wenn Sie die Metallfilter entfernen,arf die Dunstabzugshaube nicht unter Strom stehen,Sie müssen zuvor entweder den Steckerziehen oder den Überlastschalter betätigten. Nach ihrer Reinigung mnen sie the Metallflter den Anweisungen entsprechend erneut eingesetzt werden.

	FILTERKASSETTE (METALLFETTFILTER)	AKTIVKOHLEFILTER
	Den Schutzfilm vom filterkassette (metallfettfilter) entfern, bevor Sieihn das erste Mal benutzen.	für die Dunstabzugshauben mit Umluftbetrieb
PFLEGE	UNBEDINGT EINMAL PRO MONAT Um Brandrisiken zu vermeiden.	UNBEDINGT EINMAL PRO JAHR
WARUM?	Dieser Filter hält Fettdämpfe und Staubpartikel zurück. Dieses Element hat einen sehr große Einfluss auf die Wirksamkeit der Dunstabzugshaube.	Dieser Filter hält die Gerüche zurück und muss je nach Nutzungsdgrad wichtistens einmal jährlich gewechselt werden.
WIE?	Reinigen Sieihn mit einem handelsüblichen Reinigungsmittel, spulen Sie gründlich nach und trocknen Sieihn ab. Die Reinigung kann auch in der Geschirrspulmaschine in senkrechter Position durchgeführt werden (nicht mit schmutzigem Geschirr oder Silberbesteck in Kontakt bringen!).	Bestellen Sie die Filter bei ihrem Fachhändler (anhand der Bestellnummer auf dem Geräteschild im Inneren der Dunstabzugshaube) und halten Sie das Datum des Wechsels schriftlich fest.

Verwenden Sie niemals Metallschwämme, Scheuermittel oder sehr harte Bürsten.

Verwenden Sie zur Reinigung von Gehäuse und Leuchtblende ausschließlich ein handelsübliches, in Wasser gelöstes Reinigungsmittel. Spüssen Sie mit klarem Wasser nach und trocknen Sie mit einem weichen Lappen ab.

Demontage des Kassettenfilters (Abb. 10)

Montage des Kohlefilters (Abb. 12)

1. Die Kassette entfern.
2. Plazieren Sie einen neuen Aktivkohlefilter auf der Kassette Richtung Inneseite der Dunstabzugshaube.
3. Bringen Sie die 2 Haltebügel an.
4. Denselben Vorgang an allen Kassetten wiederholen.
