GEBRUIKSAANWIJZING DHD449WE1 DE DIETRICH

U heeft net een afzuigkap van DE DIETRICH aangekocht. We wollen u hier graag voor bedanken.

Onze onderzoeksteams—hebben voor u een nieuwe generatie van apparaten ontworpen waarmee koken en bakken dag na dag een waar plezier worden.

Dank zij het moderne en verfijnde ontwerp zal uw nieuwe DE DIETRICH-afzuigkap harmonieus in uw keulen setzen worden ingepast. Uw afzuigkap is een geslaagde combinatie van gebruiksvriendelijkheid en optimale prestaties.

In het gamma van DE DIETRICH-producten vindt u tevens een ruime keuze aan kookplaten, ovens, vaatwasautomaten en koelkasten voor inbouw die u allemaal harmonieus met uw DE DIETRICH-afzuigkap kan combineren.

Uiteraard wensen wij once klanten ook na de aankoop.altijd tevreden te honden. Onze servicedienst za u altijd met uw vragen of suggesties verderhelpen (zie achteraan deze handleiding).

Als keukenspecialist streeft DE DIETRICH ononderbrokenaar kookplezier en perfecte kookresultaten. U zar onmiddelijk ontdekken dat once apparaten garant staan voor betrouwbaarheid, schitterende kookprestaties en een opvallend gebruiksgemak. Bovendien zich ze milieuuvriendelijk en besteden we alle zorg aan een esthetisch verfijnde vormgeving.

DE DIETRICH.

Veiligheidsaanwijzingen

• Flambeer nooit gerechten onder de afzuigkap en LAST nooit een gasvuur branden zonder dat u er een kookpot op zet (de vlammen worden door de afzuigkap aangezogen en+kunnen het apparaat beschadigen).
• Frituren onder de afzugkap mag, maar enkel indien u ononderbroken toezicht houdt
• Laat herstellingen uitsluitend door een erkendvakman uitvoeren.
• Reinig regelmatig de filtercassette.
• Het gebruik van een afzuigkap boven een fornuis dat met brandstof zoals hout, houtskool enz. werk, is verboden.

Deze afzugkappen zijn ontworpen voor gebruik door privé-personen in woningen.

Wij streven ononderbrokenaarverbetering van onszeprodukten en behouden ons dan ook hetrecht voor de technische, functionele en esthetische kenmerken van onszeprodukten te wijzigem om ze aan de niewste technische evolutie aan te passen.

Deze afzugkappen zijnuitsluitendbestemd voor het koken en bakken van dranken en voedingsmiddelen. Dezeprodukten bevatten geen enkel bestanddeel op basis van asbest.

In deze gebruikshandelie-ding geeft symbol

veiligheidsaanwijzingen en symbol, tips en praktische richtlijnen aan

Overzicht van uw afzuigkap ?

Elektronisch model met 4 snelheden

Fig.1

Verlichting
Reiniging van de filter

念 10 Uitgesteld stoppen (10 minutes)

1 Snelheid 1
2 Snelheid 2
3 Snelheid 3
4 Snelheid 4

Indien uw keuken worden verwarmd met een toestel dat op een schouw is aangesloten (kachel...), dient u de afzuiigkap met luchtzuivering te installereren. Gebruik de afzuiigkap nooit zonder de metalen filters.

Gebruikt u in een bepaalde ruimte gelijktijdig een afzuigkap en apparaten die met gas of een andere brandstof werken, zorg dan voor voldoende verluchting in de ruimte.

Inschakelen

Druk op de toets van de gewenste snugelheid (van 1 tot 4).

Voorbeeld : snelheid 2.

Toets 2 Licht op.

Uitgesteld stoppen

De afzuigkap stopt na 10 minutes automatisch met werken.

De toets blijft knipperen tot de afzuigkap is gestopt.

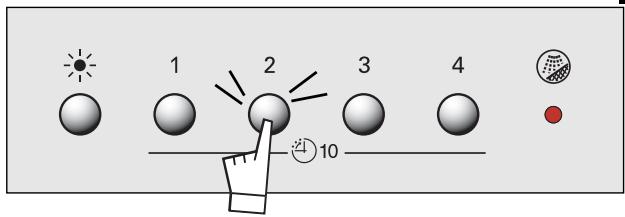

Onmiddelijk stoppen

NL

Druk tweemaal op de toets die brandt.

De afzugkap stopt en de toetsverlichting gaat UIT.

Druk gelijktijdig 2 seconden lang op de toetsen 1 en 2.

De indicator stopt met knipperen.

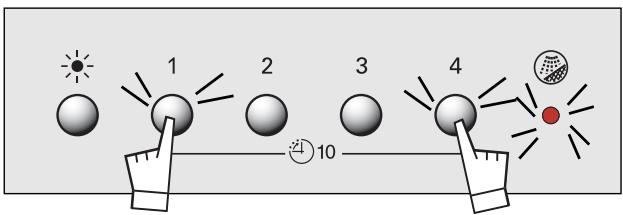

Luchtcirculation

Indien uw afzuigkap in de stand "luchtzuiivering" staat en u koolfilters gebruikt, kan u uw afzuigkapijdens de installmentie van de afzuigkap in de stand "luchtzuiivering" plaatsen.

Druk 3 seconden lang gelijktijdig op de toetsen 1 en 4. De toetsen lichten op.

De indicator estlicht op of knippert.

Om de stand "luchtzuivering" te activeren, drukt u op toets 1 tot de indicator oplicht (niet knippert).

Bevestig uw keuze met een druk op toets 4.

De indicator en de toetsen 1 en 4.gaan UIT.

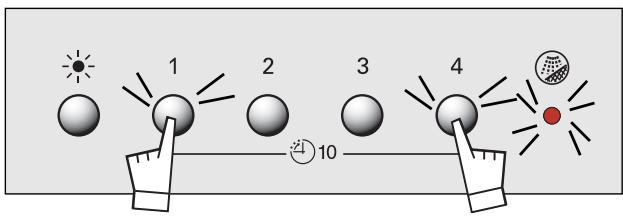

Buitenafvoer

Indien uw afzuigkap een afvoer maar de buitenlucht heeft, kan u uw afzuigkap in de stand "buitenafvoer" instellen.

Druk 3 seconden lang gelijktijdig op de toetsen 1 en 4. De toetsen lichten op.

De indicator licht op of knippert.

Om de stand "luchtzuivering" te activeren, drukt u op toets 1 tot de indicator knippert.

Bevestig uw keuze met een druk op toets 4.

De indicator en de toetsen 1 en 4 gaanuit.

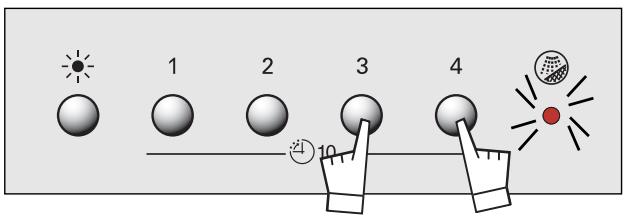

Verzadiging koolfilter

Uw afzuigkap staat in de stand "luchtzuivering".

Indien de indicate oplicht, dient u de kooffilter te verrangen (wij raden u aan de filters om de 6 maanden te verrangen).

Om de indicator , uit te schakelen, drukt ugeltijdig op de toetsen 3 en 4.

Hou de toetsen ingedrukt tot de indicator ⑦ uitgaat.

NL

Auto Stop Ventilator

Indien u uw afzuigkap vergeet uit te schakelen, stopt de afzuigkap automatisch na 9 uren werking.

Auto Stop Verlichting

Indien u de verlichting van uw afzuigkap vergeet UIT te schakelen, stopt de verlichting automatisch na 9 uren werkinq.

Installatie van de afzuigkap ?

U heeft een afvoer maar de buitenlucht : fig. 4

Gebruik een afvoerbuis met een minimale diameter van 125 mm om de afzuigkap op de luchtafvoer aan te sluiten (gebruik een geëmailleerde afvoerbuis in aluminium, soepel materiaal of onontvlambaar materiaal). Indien u een afvoerbuis met een diameter van minder dan 125 mm gebruikt, dient u verplicht de luchtzuivering te installereren.

U heeft geen afvoer maar de buitenlucht : fig. 5

Al once apparaten können met luchtzuivering worden geinstalleerd.

Gebruik in dit geval een actieve-koolfilter die de geuren filtert.

Montage van de afzuigkap

De installmentie dient overeenkomstig de geldende bepalingen met betrekking tot de ventilatie van de installmentieplaats te worden uitgevoerd. In Frankrijk geldende bepalingen van DTU 61.1 van de CSTB. In het bijzonder mag de afgevoerde lucht Niet worden afgevoerd via een buis die ook worden gebruikt voor de afvoer van de rook van apparaten die met gas of een andere brandstof werken. Het gebruik van tweedehands afvoerbuizen is enkel na raadpleging van een erkendvakman toegelaten.

De minimale afstand tussen de kookplaat en de onderzijde van de afzuigkap dient 70 cm te bedragen. Indien in de gebruiksaanwijzing van de kookplaat een minimale afstand van meer dan 70 cm staat vermeld, dient u deze aanwijzing toe te passen.

• Trek een horizontale lijn op minimaal 70 cm boven de kookplaat.
• Trek een verticale lijn op de muur vanaf het plafond tot de onderrand van de afzuigkap.
• Plaats de montageplaten gegen de muur (fig. 2).
• Boor de 6 bevestigingsgaten en plaatservolgens de 6 pluggen.
• Schroef de 2 schroeven aan de boenzijde van de afzuigkap vast. Laat ze 5 mm uit de wand steken.
• Verwijder de metalen filter.
• Haak de afzigkap op de twee schroeven (fig. 3).
• Schroef de 2 schroeven aan de onderzijde van de afzuigkap vast.

Alvorens de 4 schroeven volledig vast te draaien, controeert u eerst of de afzugkap perfect hangt.

Aansluiting van uw afzuigkap

Dit apparaat worden geleverd met een voedingskabel van het type H 05 VVF met 3 geleiders van 0,75mm2 (nulleider, fase en aarding). Uw apparaat dient te worden aangesloten op een elektriciteitsnet van 220-240 V ~ (monofasig) via een genormaliseerd stopcontact (1 fasedraad + 1 nulleider + 1 aarding) overeenkomstig de norm CEI 60083 (het stopcontact dient na de aansluiting bereikbaar te blijven).

Onze aansprakelijkheid vervalt bij een onceval ten gevolge van een afwezige, defec- te of foute aarding. De zekering van de installmentie dient 10 of 16 A te bedragen. Vervang een beschadigde voedingskabel aktijd verilgheidshalte door een voedingskabel die u bij de servicedienst kan aankopen.

Montage van de schouw

Bij afvoer maar de buitenlucht : fig. 4 en 8

• Plaats de metalen schouwsteun gegen de muur en gegen het plafond (fig. 6).
• Monteer de terugslagklep op de motoruitlaat (fig. A). Door deze terugslagklep kan er geen lucht van buitenaf maar binnenkommen.
• Bij gebruik van een afvoerbuis met een diameter van 125 mm gebruikt u de bijgeleverde adapter (fig. 8/fig. B).
  Bij gebruik van een afvoerbuis met een buitendiameter van minder dan 125 mm dient u de luchtzuivering op uw afzigkap te installereren.
• Schuif uw teleskopische schouweelementen zoveel möglichk ineen (fig. 8). Zorg ervoor dat de luchtspelen Niet zichtaar blijven.
• Bevestig het bovenste deel op de metalen steun.
• Pas de lenghte van de teleskopische schouw aan door het onderste element te verlagen en in de bovenzijde van de afzuigkap te schuiven.

Om een optimaal gebruik van uw afzuigkap te garanderen, raden wij u aan een afvoerbuis met een diameter van 150~mm te gebruiken (niet bijgeleverd). Beperkt zoveel möglich het aantal gebogen buisselementen evenals de lengte van de afvoerbuis. Bij gebruik van een afzuigkap met afvoer maar de buitenlucht, dient u voor voldoende ventilatie met frisse lucht te zorgen om onderdruk in de kamer te vermijden.

Bij een afzuigkap met luchtzuivering : fig. 5 en 9

• U kan de terugslapkleppen verwijderen.
• Plaats de plastic rookdeflector gegen de muur en gegen het plafond. Let erop dat de deflector moot in lijn ligt met de vertikale streep op de muur (fig. 7).
• Schuif uw teleskopische schouwelementen ineen. Zorg ervoor dat de luchtspleten maar boven worden gericht zodate ze zichtaar� (fig. 9).
• Bevestig het bovenste deel op de plastic deflector.
• Pas de lenghte van de teleskopische schouw aan door het onderste element te verlagen en in de boenzijde van de afzuigkap te schuiven.

Vervanging van de lamp ?

Trek de stekker van de afzuigkap uit het stopcontact (of zet de beveiligingssschakelaar uit) alvorens het lampje te verrangen,

Model met halogeneamp :

1. Verwijder de afdekkap (fig. 11).
2. Vervang de halogeenlamp G4-20W-12V
3. Plaats de afdekkap opnieuw op de lampbehuizing.

Reiniging van de afzuigkap ?

Trek de stekker van de afzuigkap uit het stopcontact (of zet de beveiligingsschakelaar uit) alvorens de metalen filters te verwijderen. Na de reiniging dienen de metalen filters overeenkomstig de aanwijzingen opnieuw in de afzuigkap worden gemonteerd.

	FILTERKASSETTE	ACTIEVE-KOOLFILTER
	Vóör het eerste gebruik van de filterkassette verwijdert u de beschermfolie.	Voor afzuigkappen met luchtzuivering
ONDERHOUD	VERPLECHT MAANDELIJKS om brandgevaar te vermijden.	VERPLECHT JAARLIJKS
WAAROM ?	Deze filter houdt stof en vettige dampen tegen en is een onmisbaar onderdeel om uw afzuigkap proper te honden.	Deze filter houdt geuren gegen en diental naar-gelang van de intensiteit van het gebruik van uw afzuigkap Jaarliks te worden verrangen.
HOE ?	Met een huishoudelijk reinigingsprodukt. Spoel de filterkassette cervolgens goed af en droog ze. U kan de filterkassette vertikaal in uw vaatwasmachine reinigen (let erop dat de kassette geen vuile vaatwas of zilveren bestek raakt).	Bestel deze filter bij uw verkoper. Vermeld de referentie op het infoplaatje (zie binnenzijde van de afzuigkap) en noteer de verrangingsdatum.

Gebruik nooit metalen sponsen, schuurprodukten of te harde borstels.

Om de behuizing van de afzuigkap en de verlichtingskap te reinigen, gebruikt uuitsluitend huishoudelijkke reinigingsmiddelen (verdund in water). Spoel ze verwolgens met zuiver water af en veeg zem een zachte doeck droog.

Demontage van de filterkassette (fig. 10)

Montage van de actieve-koolfilter (fig. 12)

1. Verwijder de kassettes.
2. Plaats de nouvelle kooffilter op de kassette aan de binnenzijde van de afzuigkap.
3. Plaats de 2 dwarstangen die de filter op+zijn plaats honden.
4. Ga opdezelfde manier tewerk voor alle andere kassettes.
