DWD1129X - Tiroir Chauffant DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DWD1129X DE DIETRICH au format PDF.
| Marque | DE DIETRICH |
| Modèle | DWD1129X |
| Type de produit | Tiroir chauffant |
| Hauteur | 295 mm |
| Capacité de charge maximale | 20 kg |
| Plage de température | 30 à 70 °C |
| Minuterie | Oui, de 10 minutes minimum avec arrêt automatique et sonnerie |
| Type de chauffage | Air chaud avec ventilateur intégré |
| Grille de protection | Oui, pour résistance et ventilateur |
| Fond antidérapant | Oui, amovible pour entretien |
| Voyant de mise sous tension | Oui, sur la façade |
| Alimentation électrique | 220–240 V, monophasé, 10 A |
| Câble d'alimentation | 3 conducteurs de 1 mm² (H05RNF 3×1 mm²) avec mise à la terre |
| Installation | Encastrement obligatoire, fixation par vis et entretoises sur les parois latérales |
| Accessoires fournis | 2 vis et 2 entretoises |
| Matériaux | Façade en inox, intérieur avec fond antidérapant |
| Entretien | Nettoyage avec éponge, eau chaude et produit vaisselle ; pour l'inox, utiliser un détergent spécial non abrasif ; ne pas utiliser de nettoyeur vapeur |
| Sécurité | Ne pas utiliser pour aliments ou boissons ; ne pas monter sur le tiroir ; ne pas ouvrir la carrosserie ; encastrement obligatoire ; charge max 20 kg ; ne pas ranger d'objets inflammables |
| Pièces détachées | Exclusivement des pièces certifiées d'origine |
| Service après-vente | Interventions par un professionnel qualifié dépositaire de la marque |
| Contact fabricant | Service Consommateurs DE DIETRICH, BP 9526, 95069 Cergy Pontoise Cedex, téléphone 0,337 € TTC/min |
FOIRE AUX QUESTIONS - DWD1129X DE DIETRICH
Questions des utilisateurs sur DWD1129X DE DIETRICH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Tiroir Chauffant au format PDF gratuitement ! Retrouvez votre notice DWD1129X - DE DIETRICH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DWD1129X de la marque DE DIETRICH.
MODE D'EMPLOI DWD1129X DE DIETRICH
Découvrir les produits De Dietrich, c'est éprouver des émotions uniques que leurs peuvent produire des objets de valeurs.
L'attrait est immédiat le premier regard. La qualité du design s'illustre par l'esthétique intemporelle et les finitions soignées rendant chaque objet élégant et raffiné en parfaite harmonie les uns avec les autres.
Vient ensuite l'irrésistible envie de toucher. Le design De Dietrich capitalise sur des matériaux robustes et prestigieux ; l'authentique est privilégié.
En associant la technologie la plus évoluée aux matériaux nobles, De Dietrich s'assure la réalisation de produits de haute facture au service de l'art culinaire, une passion partagée par tous les amoureux de la cuisine.
Nous vous souhaitons beaucoup de satisfaction dans l'utilisation de ce nouvel appareil et serons heureux de recueillir vos suggestions et de répondre à vos questions. Nous vous invitons à les formuler auprès de notre service consommateur ou sur notre site internet.
Nous vous invitions à enregistrer votre produit sur www.de-dietrich.com pour profiter des avantages de la marque.
En vous remerciant de votre confiance.
De Dietrich
Retrouvez toutes les informations de la marque sur www.de-dietrich.com Visitez La Galerie De Dietrich, 6 rue de la Pétinière à Paris VIIIème Ouvert du mardi au samedi de 10h à 19h.
Service Consommateurs 0892 02 88 04.
1/PROTECTION DE L'ENVIRONNEMENT 3 2 / DESCRIPTION DU TIROIR CHAUFFANT 4 3 / CONSEILS DE SECURITE 5 4 / INSTALLATION 6 5/ENCASTREMENT 7 6 / UTILISATION DU TIROIR CHAUFFANT 8 7/ENTRETIENETNETTOYAGE 11 8 / SERVICE APRES-VENTE ET RELATIONS CONSOMMATEURS 11
Protection de l'environnement
Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

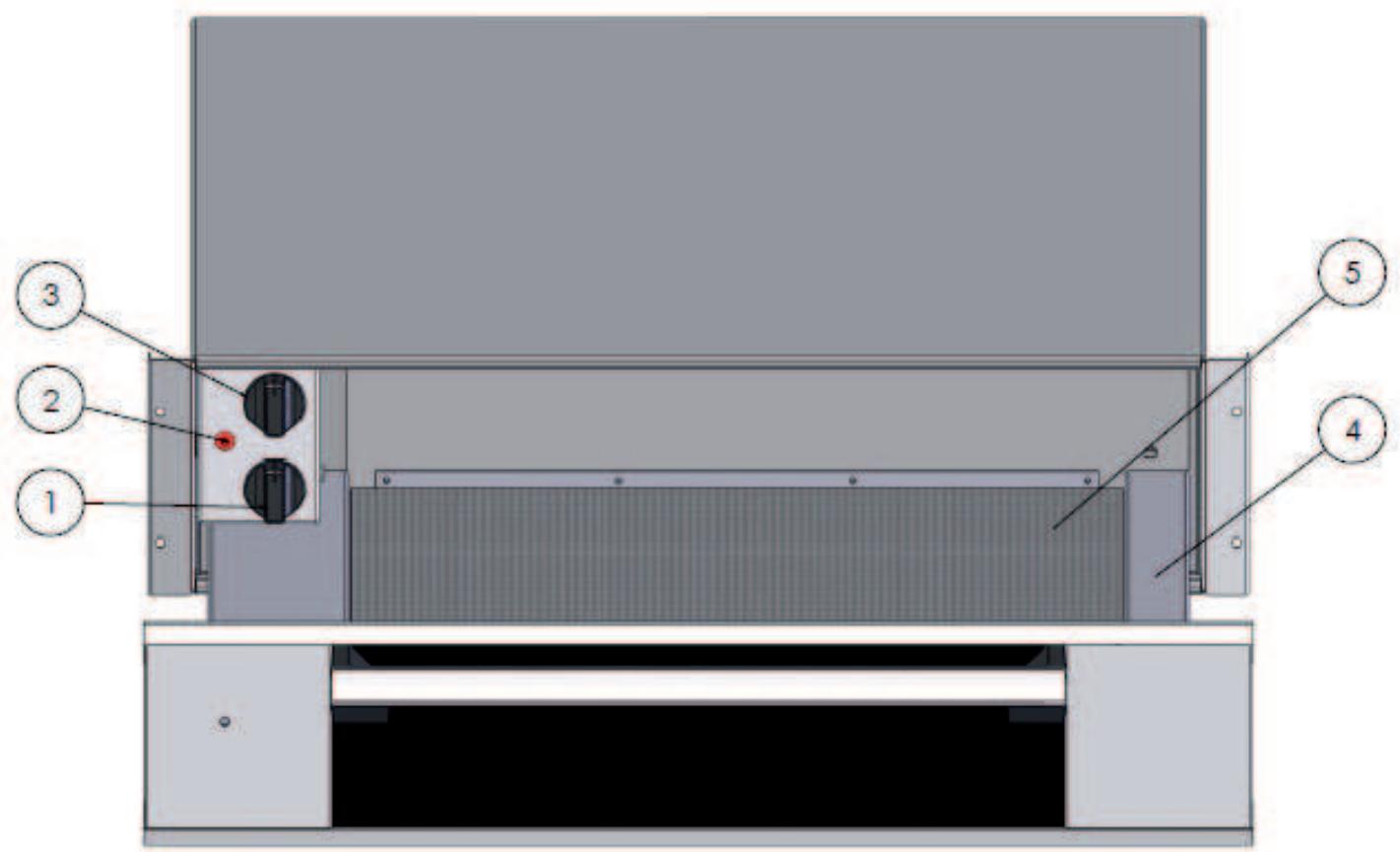

- Minuterie interrupteur marche/arrêt
- Voyant de mise sous tension en façade
- Sélecteur de température
- Tiroir à vaisselle
- Fond antidérapant
Conservez cette notice d'utilisation avec votre appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.
Merci de prendre reconnaissance de ces conseils avant d'instructor et d'utiliser votre tiroir chauffant. Ils ont été rédigés pour votre sécurité et celle d'autrui.
Ce tiroir chauffant a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. Il est destiné exclusivement à préchauffer la vaisselle. Toute autre utilisation est interdite et peut être dangereuse. Le fabricant se dégage de toute responsabilité en cas d'utilisations non conformes.
N'utilisez cet appareil qu'après encastrement. Seul l'encastrement permet d'éviter tout risque de contact avec les composants sous tension.
N'ouvre en aucun cas la carrosserie de l'appareil.
L'enceinte du tiroir chauffant peut atteindre 70°C selon la température choisie et la durée d'utilisation. Pour enlever la vaisselle chaude, utilisez des maniques ou des gants.
N'utilisez pas le tiroir chauffant pour maintenir au chaud, réchauffer ou cuire des aliments ou des boissons. L'humidité des aliments ou boissons pourrait entraîner une corrosion de l'appareil.
Ne montez et ne vous asseyez pas sur le tiroir ouvert. Les rails télescopiques seraient endommagés. La capacité de charge du tiroir est de 20kg maximum.
Ne rangez pas de récipients en plastique ou d'objets inflammables dans l'appareil. Ils pourraient fondre ou prendre feu à sa mise en marche.
L'appareil n'est pas prévu pour être utilisé par des enfants ou des personnes handicapées sans surveillance. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
Avant d'effectuer le branchement, s'assurer que les fils de votre installation électrique sont d'une section suffisante pour alimenter normalement l'appareil. Le fusible de votre installation doit être de 10 ampères.
Il faut prévoir dans le circuit d'alimentation un dispositif de coupure bipolaire dont l'ouverture des contacts est supérieure à 3 mm.
Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

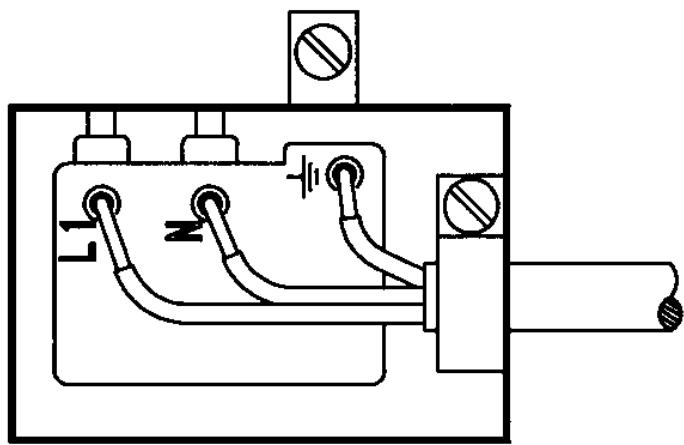

Le tiroir doit être branché avec un câble d'alimentation (normalisé) à 3 conducteurs de 1mm² (1ph + 1N + terre) qui doivent être raccordés sur réseau 220 - 240V monophasé par l'intermédiaire d'une prise de courant 1ph + N + terre normalisé CEI 60083 ou conformément aux règles d'installation. Le fil de protection (vert/jaune) est relié à la borne de l'appareil et doit être relié à la terre de l'installation.
Dans le cas d'un branchement avec prise de courant, celle-ci doit rester accessible après l'installation de l'appareil.
Le neutre du tiroir chauffant (fil bleu) doit être raccordé au neutre du réseau.
Si le câble d'alimentation est endommagé, il doit être remplacé par un câble équivalent (H05RNF 3 × 1 ~mm^2 ) disponible auprès du service après-vente.
ATTENTION : Si le tiroir chauffant présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement du tiroir.

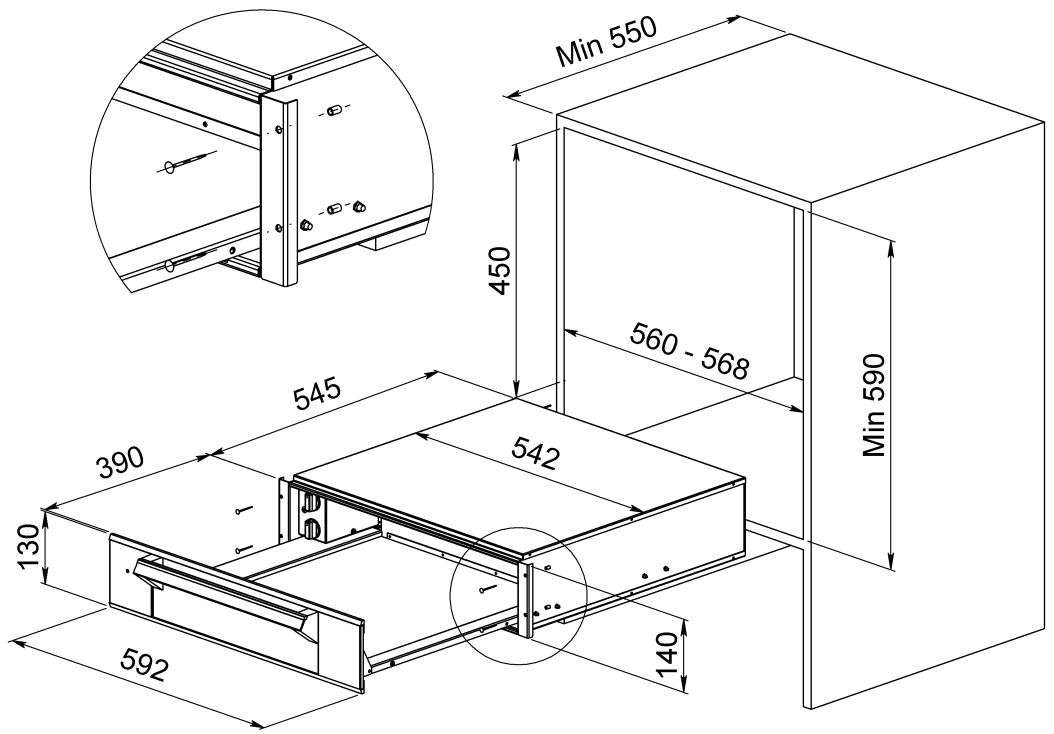

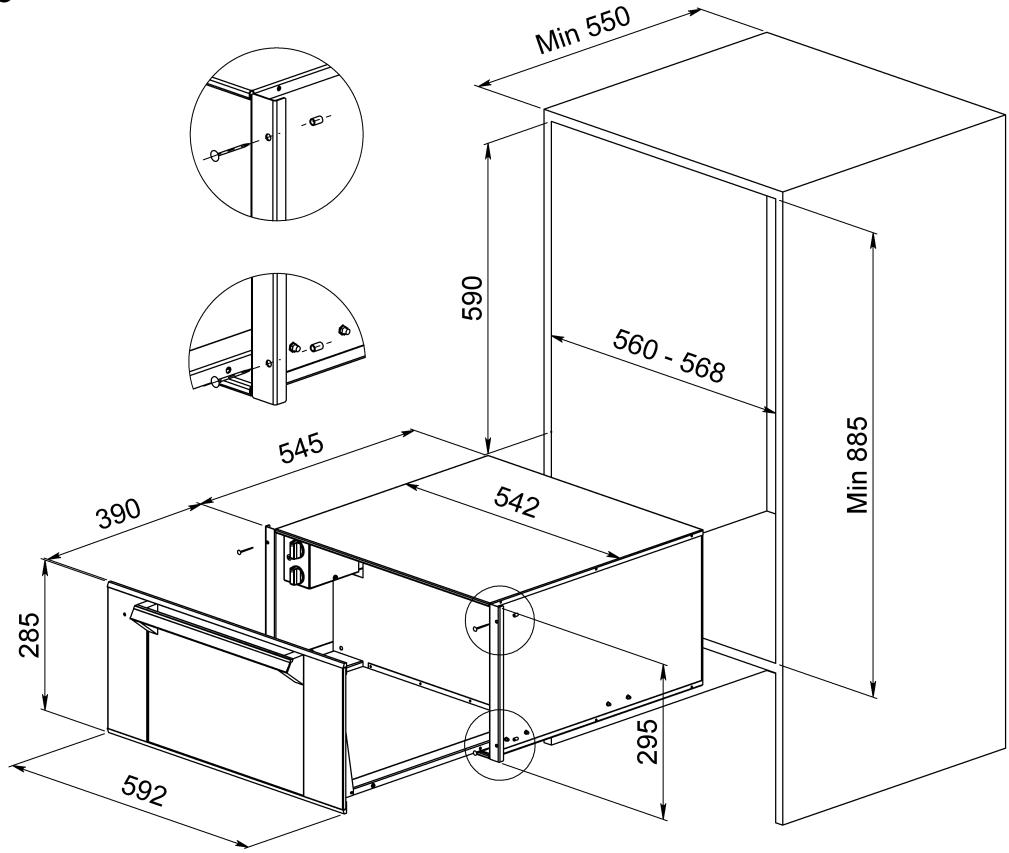

Enlevez l'appareil dans la niche du meuble. Vérifiez que la carrosserie de l'appareil soit bien positionnée.
Ouvrez le tiroir et fixez l'appareil aux parois latérales du meuble avec les 2 vis et les 2 entreprises livrées.
DWD1114/94
DWD1129
Information prealable
Cet appareil doit exclusivement servir à préchauffer la vaisselle.
L'appareil dispose d'un système de chauffage à air chaud. Un ventilateur répartit la chaleur de la résistance dans le tiroir. La vaisselle est réchauffée uniformément et rapidement grâce à la circulation d'air.
Une grille de protection évite le contact avec la résistance et le ventilateur.
Le fond du tiroir est recouvert d'une surface antidérapante qui empêche que la vaisselle ne glisse lors de l'ouverture du tiroir.
Pour le modèle DWD1194GX : pour ouvrir ou fermer le tiroir, appuyez délicatement au milieu du panneau.
Vous disposez d'un sélecteur de température et d'une minuterie interrupteur Marche/Arrêt. Ils ne sont apparents que lorsque le tiroir est ouvert.
Lorsque le tiroir est fermé, le voyant situé sur le devant de l'enceinte vous permet de voir si l'appareil est en marche.
- Posez la vaisselle dans le tiroir.
- Sélectionnez une température.
- Sélectionnez une durée (minimum 10 minutes).
Le voyant de mise sous tension s'allume.
- Fermez le tiroir.
Lorsque la durée régée est écoulée, le système de chauffage à air chaud s'arrête et une sonnerie retentit.
Pour arrêter la sonnerie, se mettre en position 0.
Selection de la temperature
Le sélecteur de température permet de régler une température comprise entre 30 et 70°C.
Sur l'échelle de température, voici les valeurs de températures pour le type de vaisselle utilisé :
- 40° C : pour les tasses ou les verres. Versées dans des tasses ou verres préchauffés à cette température, les boissons chaudes conservent leur chaleur plus longtemps et le récipient peut être touché sans se brûler.
- 60° C : pour les assiettes et les plats. Les mets disposés sur des assiettes ou plats préchauffés conservent leur chaleur. Les assiettes et plats peuvent cependant être touchés sans risquer de se brûler.
Temps de prechauffage
Le temps de préchauffage est fonction de plusieurs facteurs :
- matériel et égouttoir de la vasque
- charge disposition de la charge
- réglage de la température
Il est donc impossible de donner des valeurs toujours vérifiables.
Quelques repères :
Pour un réglage de température de 60°C, le réchauffage homogène :
- de la vaisselle nécessaire à un repas pour six personnes est d'environ 30 min.
- de la vaisselle nécessaire à un repas pour douze personnes est d'environ 40 min.
Vous déterminerez vous-même avec l'expérience quelle durée est la plus appropriée pour votre vaisselle.
Capacite
Ce modèle existe en deux variantes qui se différentient par la hauteur.
DWD1114/94 : hauteur 135 mm. DWD1129 : hauteur 295 mm.
La capacité dépend de la hauteur du modèle, du poids et des dimensions de votre vaisselle.
Les deux modèles représentent une capacité de charge maximale de 20kg.
Les exemples suivants sont disponibles à titre indicatif :
| DWD1114/94 | DWD1129 | ||
| Les quantités sont déterminées par le volume | Les quantités sont déterminées par le poids | ||
| Vaisseille pour 6 personnes : | Vaisseille pour 12 personnes : | ||
| 6 grandes assiettes | Ø 28 cm | 12 grandes assiettes | Ø 28 cm |
| 6 assiettes àSoupe | Ø 22 cm | 12 assiettes àSoupe | Ø 22 cm |
| 1 saladier | Ø 22 cm | 2 saladiers | Ø 22 cm |
| 1 saladier | Ø 20 cm | 2 saladiers | Ø 20 cm |
| 1 saladier | Ø 18 cm | 2 saladiers | Ø 18 cm |
| 2 plats à viandes | 36 cm | 2 plats à viandes | 36 cm |
| ou 16 grandes assiettes+ 8 bols | Ø 28 cmØ 10 cm | ou 32 grandes assiettes(± 600 gr/pce) | Ø 28 cm |
| ou 24 assiettes àSoupe | Ø 22 cm | ou 50 assiettes àSoupe(± 400 gr/pce) | Ø 22 cm |
| ou 40 bols | Ø 10 cm | ou 60 bolss (± 330 gr/pce) | Ø 10 cm |
| ou 60 tasses | Ø 8 cm | ou 132 tasses (± 150 gr/pce) | Ø 8 cm |
| ou . . . | ou . . . | ||
Avant tout entretien, arrêtez l'appareil et laissez-le refroidir.
Nettoyez toutes les surfaces uniquement avec une éponge, du produit à vaisselle et de l'eau chaude. Séchez ensuite avec un chiffon doux.
Ne pas nettoyer l'appareil avec un nettoyeur à vapeur.
L'emploi de produits abrasifs, d'alcool ou de diluant est déconseillé; ils sont susceptibles de détériorer l'appareil.
La façade en inox est sensible aux rayures et aux coupures. Utilisez un détergent spécial inox non abrasif.
Le fond antidérapant peut être enlevé pour nettoyer le fond du tiroir.
Vous pouvez nettoyer le fond antidérapant avec de l'eau chaude et du liquide vaisselle. Ensuite, séchez-le bien et remettez-le dans le tiroir lorsqu'il est parfaitement sec.

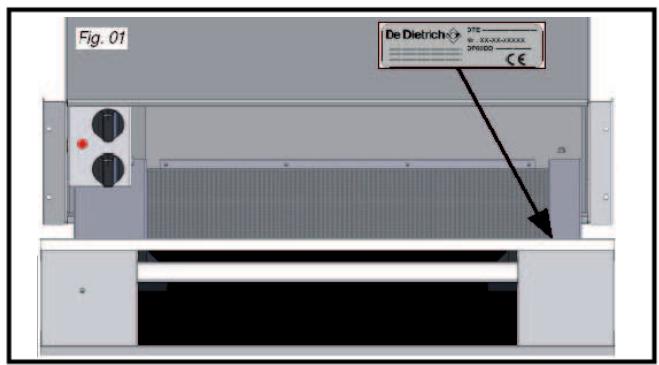

8 / Service apres-vente et relations consommateurs
Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig. 01).
PIECES D'origine
Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détachéées certifiées d'origine. PIECE
- Pour en savoir plus sur tous les produits de la marque :
informations, conseils, les points de vente, les spécialistes après-vente.
- Pour communiquer :
Nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.
Vous pouvez nous écrire:
Service Consommateurs
DE DIETRICH
BP 9526
95069 Cergy Pontoise Cedex
ou nous téléphoner au :
0,337€ TTC/mm depuis un poste fixe
