MODE D'EMPLOI DRS933JE DE DIETRICH
Réfrigérateur-Congélateur
Kühl-Gefrierschrank
Tweedeurs-Koelkast
Frigorifero-Congelatore
DRS933JE
De Dietrich

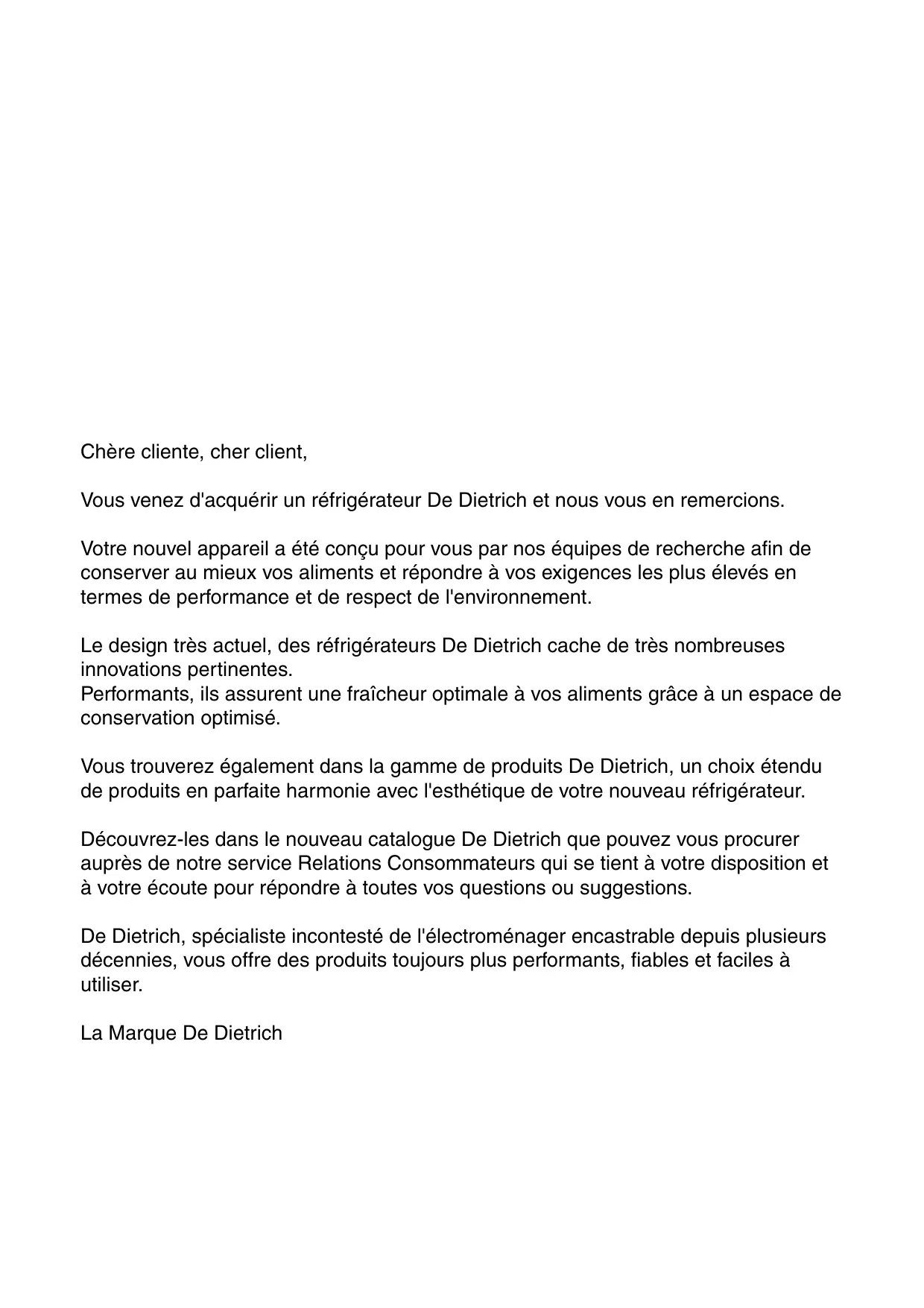

Vous venez d'acquérir un réfrigérateur De Dietrich et nous vous en remercions.
Votre nouvel appareil a été conçu pour vous par nos équipes de recherche afin de conserver au mieux vos aliments et répondre à vos exigences les plus élevés en termes de performance et de respect de l'environnement.
Le design très actuel, des réfrigérateurs De Dietrich cache de très nombreuses innovations pertinentes.
Performants, ils assurent une fraîcheur optimale à vos aliments grâce à un espace de conservation optimisé.
Vous trouverez également dans la gamme de produits De Dietrich, un choix étendu de produits en parfaite harmonie avec l'esthétique de votre nouveau réfrigérateur.
Découvrez-les dans le nouveau catalogue De Dietrich que pouvez vous procurer auprès de notre service Relations Consommateurs qui se tient à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.
De Dietrich, spécialiste incontesté de l'électroménager encastrable depuis plusieurs décennies, vous offre des produits toujours plus performants, fiables et faciles à utiliser.
La Marque De Dietrich
i AVERTISSEMENTS ET CONSEILS IMPORTANTS
Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suive l'appareil, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des avertissements relatifs.
Si cet appareil, muni de fermeture magnétique, doit être employé pour en remplacer un autre avec une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de mettre l'ancien appareil de côté. Cela dans le but d'éviter que des enfants puissent s'y renfermer et se mettre ainsi en danger de mort. Ces avertissements sont donnés pour votre sûreté et pour celle d'autrui. Nous vous prions donc de bien vouloir les lire attentivement avant d'installer et d'utiliser l'appareil.
Sécurité
- Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.
- Débranchez toujours la prise de courant avant de procéder au nettoyage intérieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les appareils qui en sont équipés).
- Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil; la température très basse à laquelle ils se trouvent peut provoquer des brûlures.
- Cet appareil est lourd. Faites attention lors du déplacement.
- Faites très attention lorsque vous déplacez l'appareil afin de ne pas endommager des parties du circuit de réfrigérant et ainsi d'éviter le risque de fuites de liquide.
- L'appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz.
- Evitez une exposition prolongée de l'appareil aux rayons solaires.

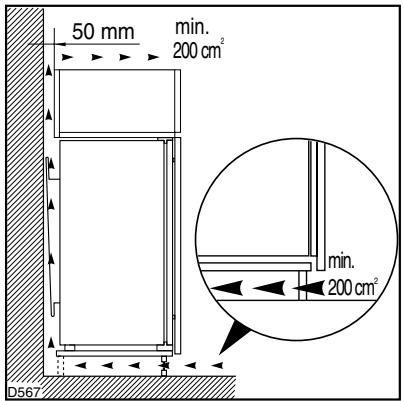

- Il doit y avoir une circulation d'air suffisante à la partie arrière de l'appareil et il faut éviter tout endommagement du circuit réfrigérant.
- Seulement pour congélateurs (sauf modèles encastrés): un emplacement optimal est la cave.
- Ne pas mettre d'instruments électriques à l'intérieur de l'appareil (sorbetière, par exemple).
Service/Réparation
- Une éventuelle modification à l'installation électrique de votre maison qui devait être nécessaire pour l'installation de l'appareil ne devra être effectuée que par du personnel qualifié.
- Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.
- Cet appareil contient des hydrocarbures dans son circuit de réfrigérant; l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.
- En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages. Contactez le Service Après-Vente le plus proche et n'exigez que des pièces détachées originales.
Installation
- Assurez-vous, après avoir installé l'appareil, que celuici ne repose pas sur le câble d'alimentation.
Important: en cas de dommage au câble d'alimentation, il faudra le remplacer avec un câble spécial ou un ensemble disponibles chez le fabricant ou le service technique après-vente. - L'appareil se réchauffe sensibilment au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et des dommages sur l'appareil. Suivez les instructions données pour l'installation.
- A cause du système de transport, l'huile contenue dans le compresseur pourrait s'écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l'appareil pour permettre à l'huile de refluer dans le compresseur.
Utilisation
- Les réfrigérateurs et/ou congélateurs ménagers sont destinés uniquement à la conservation et/ou congélation des aliments et des boissons.
- Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +18°C et +43°C (Classe T); +18°C et +38°C (Classe ST); +16°C et +32°C (Classe N); +10°C et +32°C (Classe SN); La classe d'appartenance est indiquée sur la plaque signalétique.
ATTENTION: En dehors des températures ambiantes indiquées par la classe climatique d'appartenance de ce produit, il est obligatoire de respecter les indications suivantes: lorsque la température ambiante descend sous la valeur minimum, la température de conservation du compartiment congélateur peut ne pas être garantie; il est donc conseillé de consommer les produits que ce dernier contient au plus vite.
- Un produit décongelé ne doit jamais être recongelé.
- Suivez les indications du fabricant pour la conservation et/ou congélation des aliments.
- Dans tous les appareils de réfrigération et congélation il y a des surfaces qui se couvrent de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.
- N'essayez jamais d'enlever le givre avec un objet métallique, vous risqueriez d'endommager irréparablement l'évaporateur. N'employez pour cela que une spatule en plastique.
- De même, ne décollez jamais les bacs à glace avec un couteau ou tout autre objet tranchant.
- Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à basse température, elles pourraient exploser.
Protection de l'environnement
Cet appareil ne contient pas, dans son circuit de réfrigérant et ses matières isolantes, de gaz réfrigérant nocif à la couche d'ozone. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et la ferraille. Il faut éviter d'endommager le circuit de réfrigérant, surtout à l'arrière de l'appareil, près de l'échangeur thermique. Vous pouvez vous renseigner sur les centres de ramassage auprès de votre bureau municipal. Les matériaux utilisés dans cet appareil identifiés par le symbole 📊 sont recyclables.
Elimination des vieux appareils
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
RENSEIGNEMENTS POUR L'ÉLIMINATION DES MATÉRIAUX D'EMBALLAGE
Tous les matériaux et les accessoires utilisés pour emballer nos grands électroménagers, sauf ceux qui sont en bois recyclables et peuvent donc se récupérer.
Voici ce que nous vous conseillons:
- Déposez les emballages en papier, en carton et en carton ondulé aux endroits prévus pour le ramassage de ce genre de matériau.
- Mettez les pièces en plastique dans les conteneurs prévus à cet effet. Si ce genre de conteneurs n'existent pas encore à l'endroit où vous habitez, vous pouvez éliminer les matériaux en question en les mettant dans les ordures ménagères.
Pour les emballages de matières plastiques recyclables, par exemple:
Les exemples reportent les symboles suivants:
PE
PP
PS
PE pour polyéthylène** 02 = ^ PE-HD; 04 = ^ PE-LD PP pour le polypropylène PS pour le polystyrène
PIÉCES EN MATIÈRE PLASTIQUE
Pour faciliter l'élimination et :ou le recyclage des matériaux, la plupart des pièces de l'appareil ont une contremarque qui en facilite l'indentification.
PS
SAN
ABS
SOMMAIRE
Avertissements et conseils importants .... 3
Renseignements pour l'élimination des matériaux d'emballage ....4
Utilisation - Nettoyage - Mise en service - Réglage de la température - Réfrigération .....5
Utilisation - Securité alimentaire - Congélation - Conservation des produits surgéles - . . . . . . . . . .
Glaçons - Décongélation 6
Utilisation - Recyclage de l'air - Tablettes amovibles - Positionnement des balconnets ....
de la contre-porte - Extractible tiroir ....7
Calendrier de congélation - Conseils -Conseils pour la réfrigération -Conseils pour la
congélation -Conseils pour la surgélation ....8
Entretien - Arrêt prolongé - Nettoyage - Changement de l'ampoule - Dégivrage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Anomalie de fonctionnement - Informations techniques - Installation - Emplacement .....10

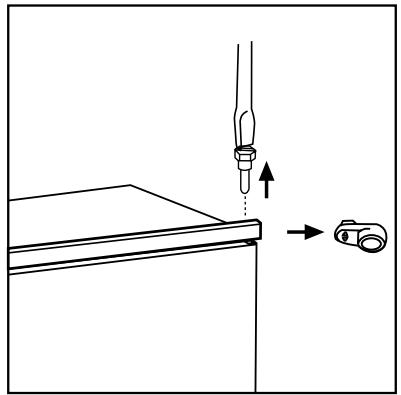

Installation - Arrêts pour clayettes - Branchement électrique - Réversibilité de la porte .....11

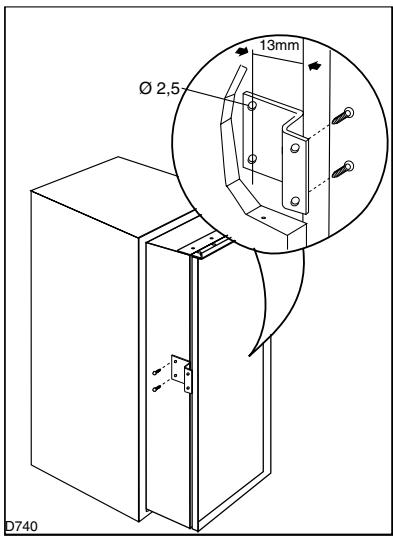

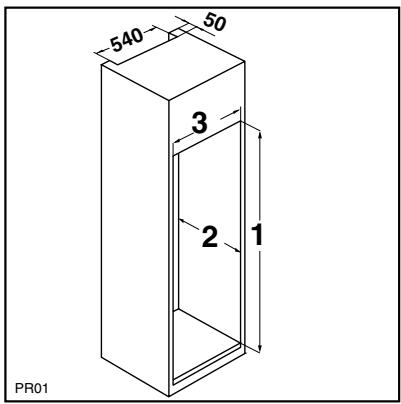

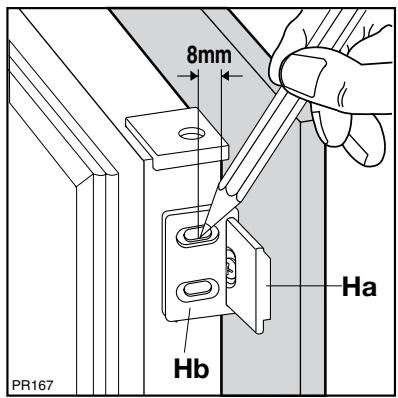

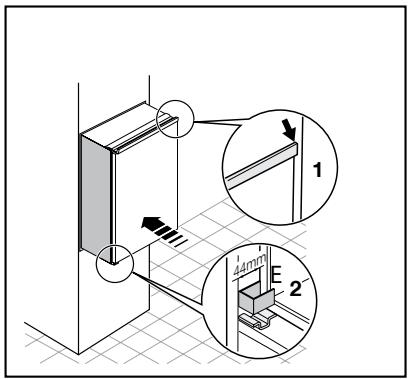

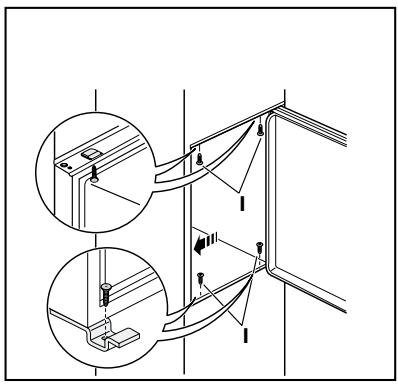

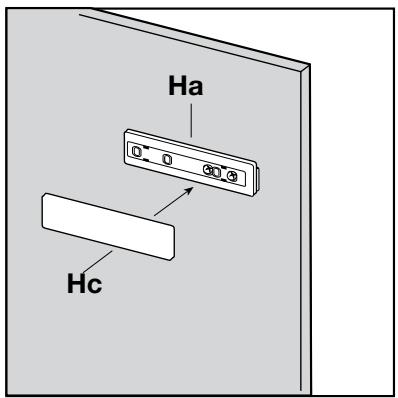

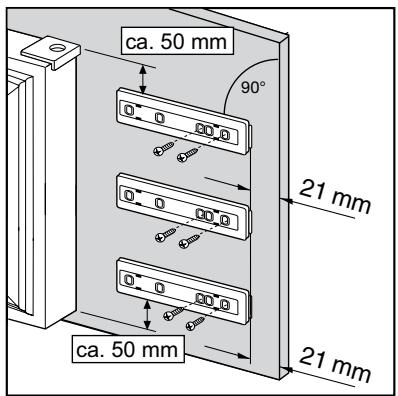

Installation - Instructions pour l'encastrement .....12

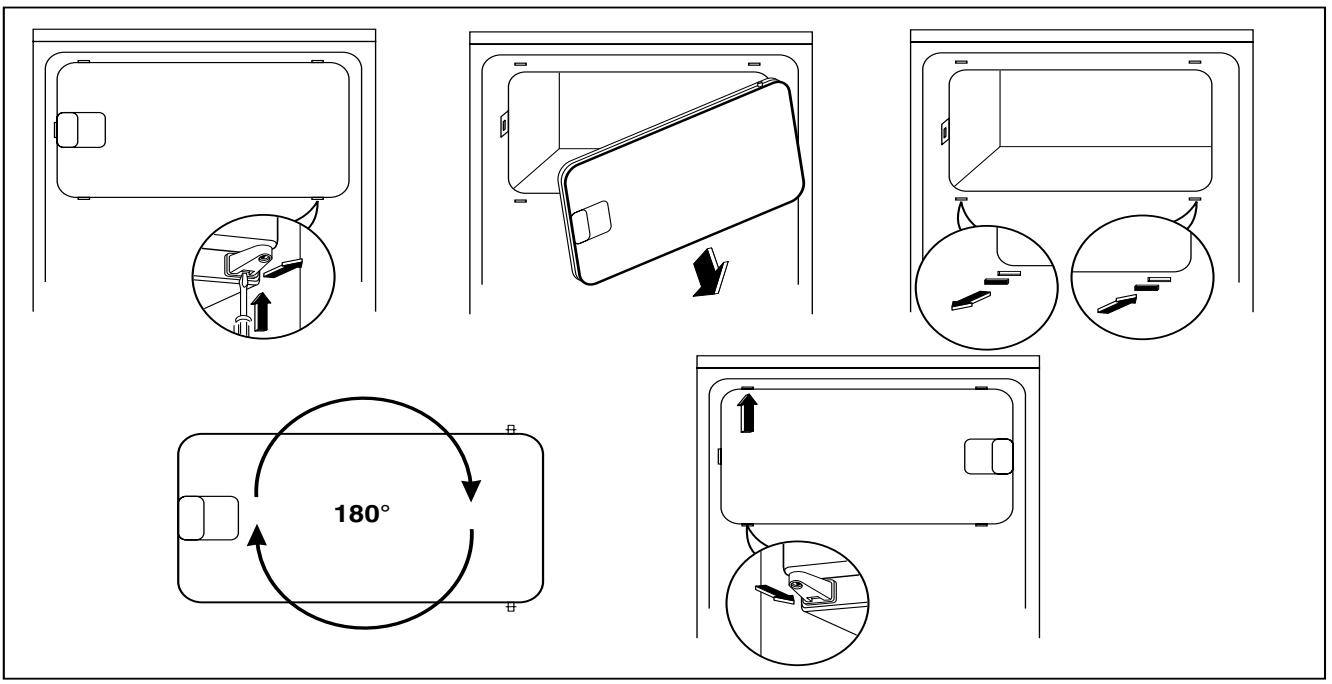

Installation - Réversibilité du portillon du compartiment congélateur .....15
UTILISATION
Nettoyage
L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède savonneuse, pour enlever l'odeur caractéristique de «neuf».
N'utilisez pas de produits abrasifs, de e à récurer ni d'éponge métallique.
Mise en service
Branchez la prise de courant et ouvrez la porte. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre au-delà de la position «O» (arrêt).
L'appareil est ainsi en état de fonctionnement.
Réglage de la température
La température est réglée automatiquement et peut être augmentée (moins froid) en tournant le bouton vers les numéros les plus bas ou bien diminuée (plus froid) en le tournant vers les numéros les plus élevés. En tout cas, l'exacte position doit être repérée en considérant que la température interne dépend des facteurs suivants:
• température ambiante;
- fréquence d'ouverture des portes;
• quantité d'aliments conservés;
- emplacement de l'appareil.
Une position moyenne est la plus indiquée.
Pour arrêter le fonctionnement, placez l'indicateur du bouton en correspondance du symbole «O».
Important
Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.
Réfrigération
Pour obtenir le meilleur rendement du compartiment réfrigérateur:
- n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans la cuve;
- couvrez les aliments, surtout s'ils sont aromatiques;
- placez les denrées de façon à ce que l'air puisse circuler tout autour.
SECURITE ALIMENTAIRE
Explication signalétique de la zone froide
Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur.
Zone la plus froide: inférieure ou égale à +4°C
Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâte à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4°C.
Indicateur de température
Thermostat à régler
Température correcte
L'indicateur présente la mention "OK" lorsque la zone la plus froide atteint une température inférieure ou égale à 4°C.
Si la température est supérieure à 4°C, l'indicateur reste noir. L'utilisateur doit alors faire baisser la température de son réfrigérateur en réglant son thermostat.
ATTENTION: Une ouverture prolongée de la porte du réfrigérateur entraîne une hausse de la température interne. Afin de bien mesurer la température, la lecture de l'indicateur doit être effectuée dans les 30 secondes.
Congélation
Le compartiment à 4 étoiles sert à congeler des aliments frais et à conserver des denrées congelées et surgelées pendant un certain temps.
Pour congeler les aliments frais il n'est pas nécessaire de régler le thermostat sur une position différente de celle employée en état de fonctionnement habituel.
Toutefois, si vous désirez congeler plus rapidement vous pouvez régler le thermostat sur une position plus froide tout en veillant à ce que la température ne descende pas en dessous de 0°C dans le compartiment réfrigérateur.
Dans ce cas il faudra ramener le thermostat sur une position moins froide.
Conservation des produits surgelés
Le compartiment à 4 étoiles sert à conserver des denrées congelées et surgelées pendant un certain temps.
A la première mise en fonctionnement ou après un arrêt prolongé faites fonctionner l'appareil pendant deux heures au moins, avec le bouton du thermostat sur la position de froid maximum. Ramenez ensuite le thermostat sur une position moyenne.
Attention
En cas de coupure de courant abstenez-vous d'ouvrir la porte. Si l'interruption est de courte durée (jusqu'à 6-8 heures) et si le congélateur est rempli, il n'y a aucun risque d'altération pour les aliments. En cas contraire vous devrez consommer les aliments le plus rapidement possible (une augmentation de la température peut réduirer remarquablement la durée de conservation des aliments).
Glaçons
L'appareil est équipé d'un ou de plusieurs bacs à glace pour faire des glaçons. Il faut remplir ces bacs d'eau potable et les placer dans le congélateur.
N'employez pas d'objet métallique pour décoller les bacs à glace.
Décongélation
Avant d'être utilisés, les aliments congelés ou surgelés doivent être décongelés dans le réfrigérateur ou à température ambiante, selon le temps dont on dispose pour cette opération.
S'il s'agit de produits minces ou divisés, placez-les directement à cuire: dans ce cas le temps de cuisson sera plus long.

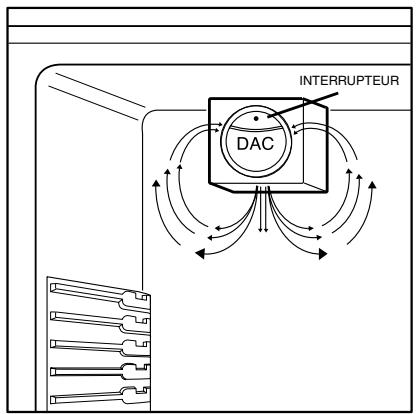

Recyclage de l'air
Un ventilateur (DAC), qui est mis en marche au moyen de l'interrupteur (Fig. 1), se trouve à l'intérieur de l'appareil. Le voyant de fonctionnement s'allume.
L'utilisation du ventilateur est conseillée quand la température ambiante est supérieure à 25 °C - positionner le bouton sur le symbole (Fig. 2)
correspondant.
Cet dispositif permet un refroidissement plus vite des aliments. et une meilleure uniformité de la température à l'interieur de l'appareil.

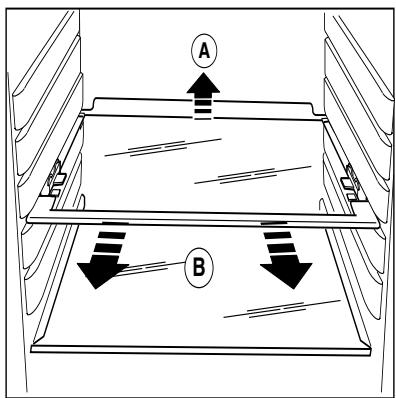

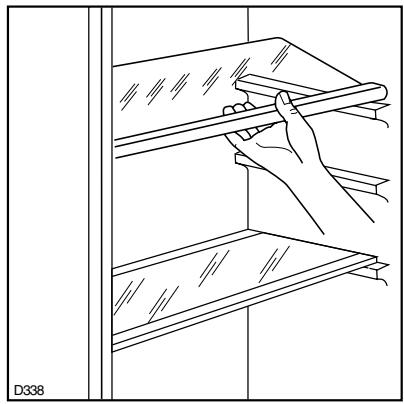

Tablettes amovibles
Les glissières se trouvant sur les parois de la cuve vous permettent de positionner les tablettes à différentes hauteurs, selon vos besoins.
Pour une meilleure utilisation de l'espace vous pouvez superposer les demi-tablettes antérieures aux demi-tablettes postérieures.
Positionnement des balconnets de la contre-porte
Il est possible de changer de place les balconnets. A cet effet procédez comme suit:
Dégagez les balconnets en agissant dans le sens indiqué par les flèches. Remontez les balconnets à la hauteur désirée.
Extractible tiroir
Fruits, légumes et bouteilles peuvent être placés dans le tiroir adapté positionné dans la partie inférieure de l'appareil (voir figure).
Fig. 2
Calendrier de congélation
Les symboles correspondent à différents types de produits congelés.
Les chiffres indiquent la durée de conservation en mois du type correspondant de produit. La durée de conservation supérieure ou infé-rieure est valable en fonction de la qualité des aliments et du traitement qu'ils ont subi avant la congélation.
***
Conseils pour la réfrigération
Où placer les denrées?
Viande (de toutes sortes): enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du(des) bac(s) à légumes.
La période de conservation est de 1 à 2 jours au maximum.
Aliments cuits, plats froids, etc.: placez-les, bien couverts, sur une clayette.
Fruits et légumes: bac(s) à légumes (une fois nettoyés).
Beurre et fromage: enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène et mettez-les dans les casiers appropriés.
Lait en bouteille: à placer dans l'un des balconnets de la contreporte.
Bananes, pommes de terre, oignon et ail ne doivent pas être placés dans le réfrigérateur, s'ils ne sont pas conditionnés.
Conseils pour la congélation
Règles à respecter pour la congélation:
- le pouvoir max. de congélation par 24 heures figure sur la plaque signalétique;
- le processus de congélation prend 24 heures. Il vaut mieux ne pas ajouter d'autres aliments à congeler pendant ce laps de temps;
- les produits destinés à la congélation doivent être frais, bien nettoyés et d'excellente qualité;
- préparez de petites portions, de façon à faciliter la congélation et à permettre de ne décongeler que la quantité nécessaire;
- enveloppez les denrées dans du papier d'aluminium ou de polythène, en éliminant les bulles d'air et en fermant bien les paquets;
- évitez de placer des produits à congeler en contact avec des denrées déjà entreposées, pour éviter d'en élever la température;
- les aliments maigres se conservent mieux et plus longtemps que les gras; le sel réduit la durée de conservation;
- ne consommez pas les bâtonnets glacés toute de suite après les avoir sortis du congélateur. La température très basse à laquelle ils se trouvent peut provoquer des brûlures:
- indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps d'entreposage;
- ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur, car elles pourraient éclater.
Conseils pour la surgélation
Comment utiliser ce compartiment au mieux:
- vérifiez que les aliments aient bien été conservés en magasin;
- assurez-vous que le transport, du moment de l'achat jusqu'à celui de la mise en place dans le compartiment, dure le moins longtemps possible;
- évitez d'ouvrir trop souvent la porte et ne la laissez ouverte que le temps nécessaire.
- Il convient de faire très attention, car les aliments dégelés, ne peuvent être recongelés.
- Ne dépassez jamais la date limite d'utilisation généralement marquée sur les paquets.
ENTRETIEN
Débranchez l'appareil avant toute tion.
Attention: Cet appareil contient des hydrocarbures dans son circuit de réfrigérant; l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.
Nettoyage
N'utilisez jamais d'objets métalliques pour nettoyer l'appareil; vous risquez de l'endommager.
Nettoyez périodiquement l'intérieur de votre appareil avec de l'eau tiède et du bicarbonate de soude. Rincez et séchez soigneusement.
Dépoussièrez le condenseur situé à l'arrière de l'appareil à l'aide d'une brosse ou d'un aspirateur. Une accumulation de poussière risquerait de diminuer le rendement de l'appareil.

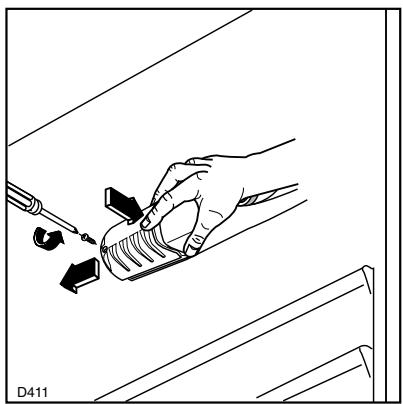

Changement de l'ampoule
L'ampoule d'éclairage dans le compartiment réfrigérateur est accessible si on effectue les opérations suivantes:
- dévissez la vis de fixation du plafonnier;
- décrochez la partie mobile en exerçant une pression sur celle-ci comme indiqué dans la figure.
Lorsque la porte est ouverte, si l'ampoule allume pas, il faut contrôler qu'elle soit bien le; si cela n'élimine pas le problème, mettre autre ampoule qui ait la même puissance. La lance maximale est indiquée sur le seur.
Dégivrage
Le dégivrage du compartiment réfrigérateur s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore.
Nous recommandons de nettoyer périodiquement l'orifice d'écoulement de l'eau de dégivrage se trouvant dans la partie centrale de la gouttière du compartiment réfrigérateur afin d'éviter que l'eau, en débordant, ne coule sur les denrées stockées dans la cuve. Utilisez à cet effet le bâtonnet se trouvant dans l'orifice.
Arrêt prolongé
Lorsque l'appareil doit rester à l'arrêt pendant un certain temps, prenez les précautions suivantes: débranchez la prise de courant; videz l'appareil;
dégivrez-le et nettoyez-le à fond; laissez les portes entrouvertes pour faire circuler de l'air, de façon à éviter les mauvaises odeurs.
Dans le congélateur, par contre, il faut éliminer le givre à chaque fois qu'il y a une couche épaisse qui s'est formée (de 4 mm environ), en se servant d'une spatule en plastique. Pendant que l'on effectue cette opération, il n'est pas nécessaire de couper le courant ou d'enlever les denrées qui se trouvent dans le compartiment. Pour effectuer un dégivrage complet procédez de la manière suivante:
- tournez le bouton du thermostat sur la position «O» ou débranchez l'appareil;
- enveloppez les denrées dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais;
- maintenez la porte ouverte et séchez l'eau de dégivrage;
- une fois que le dégivrage est terminé, épongez bien le congélateur;
- ramenez le bouton du thermostat sur la position désirée ou rebranchez l'appareil.
- Après 2-3 heures de fonctionnement l'appareil est à nouveau prêt à la conservation des produits surgelés.
Important:
Pour cette opération n'utilisez jamais d'objet métallique qui risquerait de détériorer l'appareil.
N'utilisez jamais de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage, à part ceux préconisés.
L'élévation de température des denrées congelées peut diminuer leur durée de conservation.
ANOMALIE DE FONCTIONNEMENT
Si l'appareil marche mal, il faut contrôler:
- si la fiche est bien branchée à la prise de courant et si l'interrupteur est éteint;
• s'il n'y a pas de panne de courant; - si les commandes sont bien dans la bonne position;
- s'il y a des traces d'eau au fond du compartiment et si l'orifice d'écoulement de l'eau de dégivrage est bouché (voir chapitre "Dégivrage").
Une fois que tous ces contrôles ont été effectués, si l'anomalie de fonctionnement persiste, adressez-vous au Service Après-Vente le plus proche.
Pour que l'intervention soit plus rapide, au moment de l'appel, il vaut mieux indiquer le code du modèle et le numéro d'immatriculation, qui se trouvent sur le certificat de garantie ou sur la plaque d'immatriculation placée à l'intérieur de l'appareil, à gauche et en bas.
INFORMATIONS TECHNIQUES
Tous les renseignements techniques sont indiqués sur la plaque signalétique qui se trouve sur le côté gauche de l'appareil.
INSTALLATION
Emplacement
Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).
Pour l'encastrement rapportez-vous aux instructions relatives ci-jointes.
Important:
L'appareil doit pouvoir être débranché du secteur; il est donc nécessaire que la fiche reste accessible une fois que l'installation est terminée.
Arrêts pour clayettes
Votre appareil est équipée d'arrêts pour clayettes qui permettent de les bloquer pendant le transport.
Pour les enlever, procédez de la façon suivante :
soulevez à l'arrière la clayette et poussez-la vers l'avant jusqu'à ce qu'elle se dégage. Retirez les arrêts.
Branchement électrique
Contrôlez, avant de brancher l'appareil, que le voltage et la fréquence indiqués sur la plaque signalétique correspondent à ceux de votre réseau.
Tolérance admise: ±6%.
Pour l'adaptation de l'appareil à des voltages différents, l'adjonction d'un autotransformateur d'une puissance adéquate est indispensable.
Il faut absolument brancher l'appareil à une prise de terre réglementaire.
C'est pour cela que la prise du câble d'alimentation est munie d'un contact prévu exprès. Si la prise de courant du réseau domestique n'est pas branchée à la terre, branchez l'appareil à une prise de terre à part, conformément aux normes en vigueur, en vous adressant à un technicien spécialisé.
Le fabricant décline toute responsabilité, si cette norme de prévention des accidents n'est pas respectée.
La porte de l'appareil a été immobilisée pour le transport au moyen de pivots. Enlevez le pivot superieur et inférieur conformément au sens d'ouverture de la porte.
CE-Cet appareil est conforme aux Directives Communautaires suivantes:
- 87/308 CEE du 2.6.87 concernant la suppression des interférences radio-électriques
- 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.
Réversibilité de la porte
L'appareil est livré avec l'ouverture à droite.
Pour changer le sens d'ouverture de la porte suivez les indications ci-dessous avant l'installation.
- Dévissez le pivot supérieur et enlevez l'entretoise
- Dégagez la porte
- Dévissez le pivot inférieur avec une clé et repositionnez-le sur le côté opposé.
- Remettez la porte en place, insérez la pièce d'écartement et revissez le pivot supérieur sur le côté opposé.
Instructions pour l'encastrement
Dimensions de la niche
| Hauteur | (1) | 1780 mm |
| Profondeur | (2) | 550 mm |
| Breite | (3) | 560 mm |
Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans le Fig.
Attention: veillez à ne pas obstruer les ouvertures de ventilation.
Il est également nécessaire que la niche soit équipée d'un conduit d'areation ayant les mesures suivantes:
Profondeur 50 mm
Largeur 540 mm
Forer le meuble avec une perceuse dotée d'un foret ∅ 2,5 (pénétration maximale 10 mm);
fixer l'équerre sur l'appareil.
Veillez à maintenir une distance de 44 mm dans le bas de l'appareil entre le bord de l'appareil et la paroi du meuble.
Le cache charnière inférieur qui se trouve dans le sac d'accessoires sert à garantir la position exacte du meuble et de l'appareil.
Veillez également à ce que l'appareil n'écrase pas le câble d'alimentation.
Fixez l'appareil à l'aide des 4 vis livrées à cet effet.
Appliquez le joint à pression, entre l'appareil et le meuble.
Sur le cache plastique (E), qui sert à recouvrir la charnière et le pivot, retirez la pièce indiquée, comme illustré.
Cette opération est facilitée par la présence d'une rainure, à l'intérieur du cache charnière, qui facilite le retrait de cette pièce.
"Retirez la pièce marquée d'un DX, si le pivot est inséré dans la charnière droite, ou la pièce marquée d'un SX si le pivot est inséré dans la charnière gauche."
Appliquez les caches (C-D) sur les ailettes des butées et dans les trous des charnières.
Appliquez la grille d'aération (B) et les couvrescharnières (E).
Séparer les pièces Ha, Hb, Hc, Hd comme l'indique de la figure.
Poser la glissière (Ha) sur la partie interne de la porte du meuble comme l'indique la figure et marquer la position des trous externes. Après avoir pratiqué les trous, fixer la glissière avec les vis fournies.
Fixer par encliquetage le couvercle (Hc) sur la glissière (Ha).
Ouvrir la porte de l'appareil et celle du meuble à 90° environ. Introduire l'équerre (B) dans la glissière (A). Tenir ensemble la porte de l'appareil et celle du meuble et marquer la position des trous comme l'indique la figure. Enlever les équerres et pratiquer des trous de 2 mm de 3 à 8 mm du bord externe de la porte. Remettre l'équerre en place sur la glissière et fixer avec les vis fournies.
Pour effectuer l'éventuel alignement de la porte du meuble, utiliser le jeu des trous ovales.
A la fin des opérations, il est nécessaire de contrôler que la porte de l'appareil se ferme parfaitement.
Fixer par encliquetage le couvercle (Hd) sur la glissière (Hb).
La réversibilité des portes une fois effectuée, contrôlez que les joints magnétiques adhèrent à la carrosserie. Si la température à l'intérieur de la pièce est trop basse (en hiver, par exemple), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, on ne veut attendre que les joints reprennent leurs dimensions naturelles après un certain temps.
Réversibilité du portillon du compartiment congélateur
Email : sales@qedltd.ie
ElcoBrandt Suisse SA
Service Après Vente
Route de Soleure 12
2072 St Blaise (NE)
Tél : 032-756-49-89
Fax : 032-756-49-99
Numéro vert : 0800 81 12 34
E-mail : serviceCH@elcobrandt.com
Service Consommateurs Brandt BP 9526
95069 CERGY PONTOISE CEDEX
Tel : +33 (0) 892 02 88 01*
*0,34 Eur TTC / min à partir d'un poste fixe
Tarif en vigueur au 1 avril 2004
* Service fourni par
FagorBrandt SAS, locataire-gérant, Etablissement de Cergy,
5/7 avenue des Béthunes, 95 310 Saint Ouen L'Aumône
SAS au capital social de 20 000 000 euros RCS Nanterre 440 303 196.
FagorBrandt SAS, locataire-gérant - SAS au capital social de 20 000 000 euros RCS Nanterre 440 303 196.
