MANUALE UTENTE DRS933JE DE DIETRICH

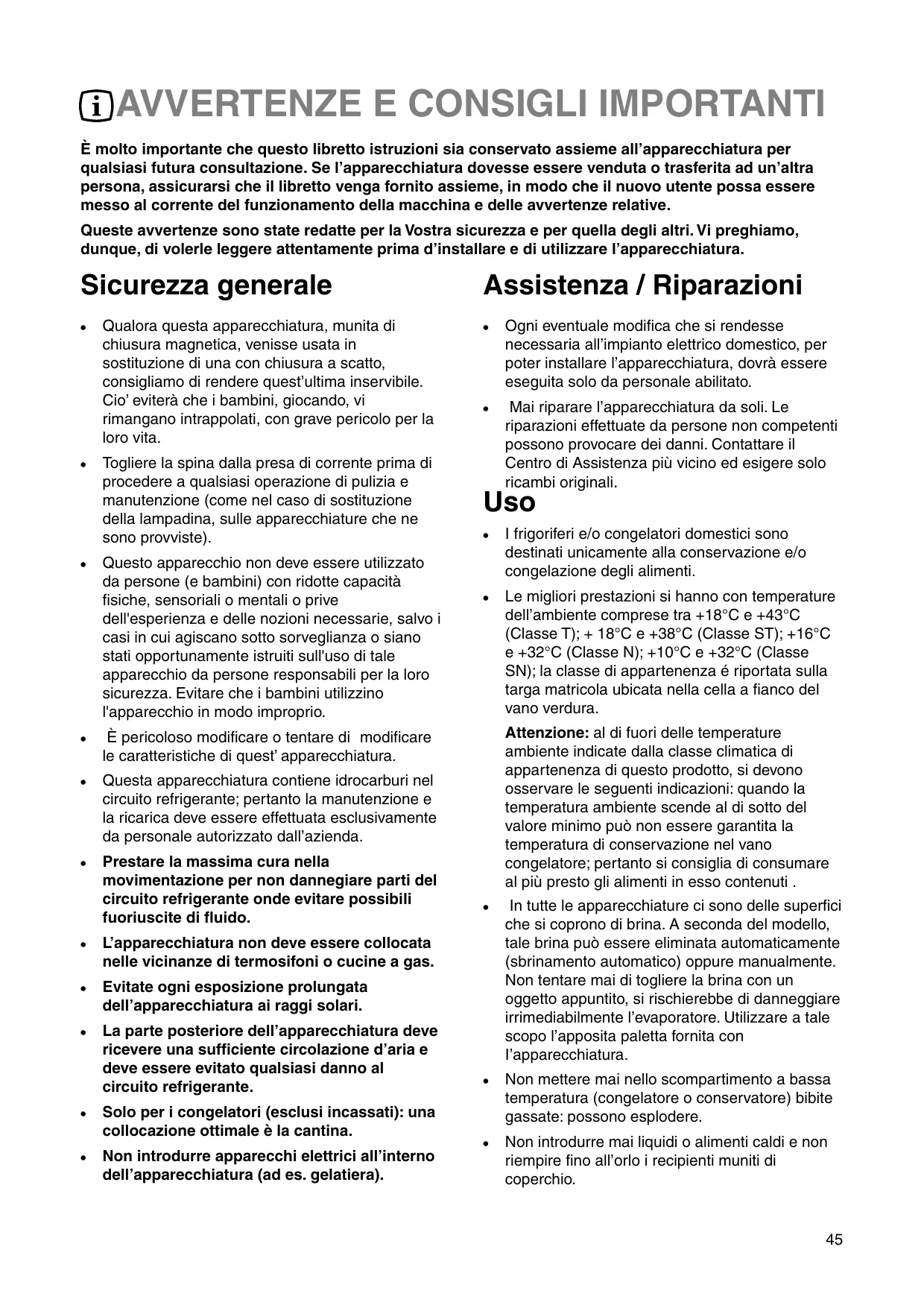

È molto importante che questo libretto istruzioni sia conservato assieme all'apparecchiatura per qualsiasi futura consultazione. Se l'apparecchiatura dovesse essere venduta o trasferita ad un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento della macchina e delle avvertenze relative.

Queste avvertenze sono state redatte per la Vostra sicurezza e per quella degli altri. Vi preghiamo, dunque, di volerle leggere attentamente prima d'installare e di utilizzare l'apparecchiatura.

Sicurezza generale

• Qualora questa apparecchiatura, munita di chiusura magnetica, venisse usata in sostituzione di una con chiusura a scatto, consigliamo di rendere quest'ultima inservibile. Cio' eviterà che i bambini, giocando, vi rimangano intrappolati, con grave pericolo per la loro vita.
• Togliere la spina dalla presa di corrente prima di procedere a qualsiasi operazione di pulizia e manutenzione (come nel caso di sostituzione della lampadina, sulle apparecchiature che ne sono provviste).
• Questo apparecchio non deve essere utilizzato da persone (e bambini) con ridotte capacità fisiche, sensoriali o mentali o prive dell'esperienza e delle nozioni necessarie, salvo i casi in cui agiscano sotto sorveglianza o siano stati opportunamente istruiti sull'uso di tale apparecchio da persone responsabili per la loro sicurezza. Evitare che i bambini utilizzino l'apparecchio in modo improprio.
• È pericoloso modificare o tentare di modificare le caratteristiche di quest'apparecchiatura.
• Questa apparecchiatura contiene idrocarburi nel circuito refrigerante; pertanto la manutenzione e la ricarica deve essere effettuata esclusivamente da personale autorizzato dall'azienda.
• Prestare la massima cura nella movimentazione per non dannegiare parti del circuito refrigerante onde evitare possibili fuoriuscite di fluido.
• L'apparecchiatura non deve essere collocata nelle vicinanze di termosifoni o cucine a gas.
• Evitate ogni esposizione prolungata dell'apparecchiatura ai raggi solari.

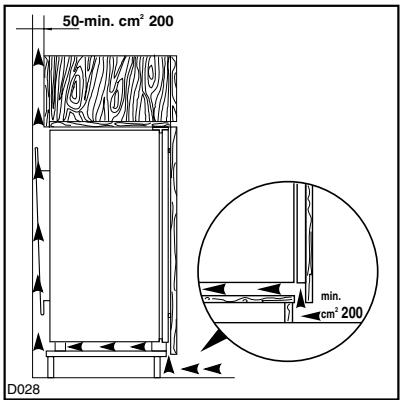

• La parte posteriore dell'apparecchiatura deve ricevere una sufficiente circolazione d'aria e deve essere evitato qualsiasi danno al circuito refrigerante.
• Solo per i congelatori (esclusi incassati): una collocazione ottimale è la cantina.
• Non introdurre apparecchi elettrici all'interno dell'apparecchiatura (ad es. gelatiera).

Assistenza / Riparazioni

• Ogni eventuale modifica che si rendesse necessaria all'impianto elettrico domestico, per poter installare l'apparecchiatura, dovrà essere eseguita solo da personale abilitato.
• Mai riparare l'apparecchiatura da soli. Le riparazioni effettuate da persone non competenti possono provocare dei danni. Contattare il Centro di Assistenza più vicino ed esigere solo ricambi originali.

Uso

• I frigoriferi e/o congelatori domestici sono destinati unicamente alla conservazione e/o congelazione degli alimenti.
• Le migliori prestazioni si hanno con temperature dell'ambiente comprese tra +18°C e +43°C (Classe T); + 18°C e +38°C (Classe ST); +16°C e +32°C (Classe N); +10°C e +32°C (Classe SN); la classe di appartenenza é riportata sulla targa matricola ubicata nella cella a fianco del vano verdura.

Attenzione: al di fuori delle temperature ambiente indicate dalla classe climatica di appartenenza di questo prodotto, si devono osservare le seguenti indicazioni: quando la temperatura ambiente scende al di sotto del valore minimo può non essere garantita la temperatura di conservazione nel vano congelatore; pertanto si consiglia di consumare al più presto gli alimenti in esso contenuti.

• In tutte le apparecchiature ci sono delle superfici che si coprono di brina. A seconda del modello, tale brina può essere eliminata automaticamente (sbrinamento automatico) oppure manualmente. Non tentare mai di togliere la brina con un oggetto appuntito, si rischierebbe di danneggiare irrimediabilmente l'evaporatore. Utilizzare a tale scopo l'apposita paletta fornita con l'apparecchiatura.

- Non mettere mai nello scompartimento a bassa temperatura (congelatore o conservatore) bibite gassate: possono esplodere.

- Non introdurre mai liquidi o alimenti caldi e non riempire fino all'orlo i recipienti muniti di coperchio.

• Non usare alcun dispositivo meccanico o altro mezzo artificiale per accelerare il processo di sbrinamento tranne quelli qui raccomandati.
• Non usare mai oggetti metallici per pulire l'apparecchiatura; essa potrebbe venir danneggiata.

Installazione

• Durante il normale funzionamento il condensatore ed il compressore, che sono posti sul retro dell'apparecchiatura, si riscaldano sensibilmente. Assicurarsi quindi che l'installazione venga eseguita come da istruzioni riportate sul libretto. Un'aerazione insufficiente comporterà sicuramente un cattivo funzionamento e dei danni all'apparecchiatura.

- Assicurarsi, dopo aver installato l'apparecchiatura, che essa non appoggi sul cavo di alimentazione.

Importante: se il cavo di alimentazione si danneggiasse, dovrà essere sostituito da uno speciale cavo o assieme disponibili presso il costruttore o il servizio di assistenza tecnica.

- Se l'apparecchiatura viene trasportata in posizione orizzontale è possibile che l'olio contenuto nel compressore defluisca nel circuito refrigerante. Lasciare l'apparecchiatura in posizione verticale almeno 2 ore prima di metterla in funzione per dar modo all'olio di refluire nel compressore.

- L'apparecchiatura non deve essere collocata nelle vicinanze di termosifoni o cucine a gas.

- Evitate ogni esposizione prolungata dell'apparecchiatura ai raggi solari.

- La parte posteriore dell'apparecchiatura deve ricevere una sufficiente circolazione d'aria e deve essere evitato qualsiasi danno al circuito refrigerante.

Protezione dell'ambiente

Questa apparecchiatura non contiene, nel circuito refrigerante e nell'isolamento, gas refrigeranti nocivi per l'ozono. L'apparecchiatura non deve essere smaltita con rifiuti urbani e rottami. Deve essere evitato il danneggiamento del circuito refrigerante, soprattutto nella parte posteriore vicino allo scambiatore. Informazioni sui centri di raccolta vengono forniti dall'autorità comunale. I materiali usati in questa apparecchiatura contrassegnati dal simbolo sono riciclabili.

Smaltimento di apparecchi vecchi

sul prodotto o sulla confezione dotto non deve essere considerato le rifiuto domestico, ma deve essere tito di raccolta appropriato per il parecchiature elettriche ed

Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

INDICE

Avvertenze e consigli importanti 45

Uso - Pulizia delle parti interne - Uso del frigorifero - Funzionamento - Regolazione della temperatura . . .

Refrigerazione dei cibi e delle bevande ....47

Uso - Sicurezza alimentare - Uso del congelatore - Funzionamento - Regolazione della temperatura .....

Conservazione dei cibi surgelati ....48

Uso - Congelazione dei cibi freschi - Scongelazione - Cubetti di ghiaccio - Ripiani e mensole - Cesto estraibile . . .49

Uso - Ricircolo dell'aria - Consigli - Consigli per la refrigerazione - Consigli per la congelazione . . . . . . .

Consigli per la conservazione dei surgelati ....50

Consigli - Calendario di congelazione - Manutenzione - Pulizia periodica - Periodi di inattività . . . . . . . .

Lampada di illuminazione - Sbrinamento ....51

Se qualcosa non va - Dati tecnici - Installazione - Posizionamento .....52

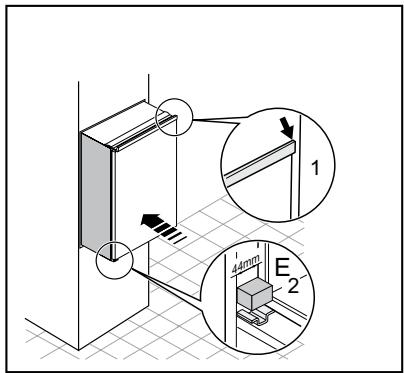

Installazione - Collegamento elettrico - Fermi-ripiani - Reversibilità della porta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

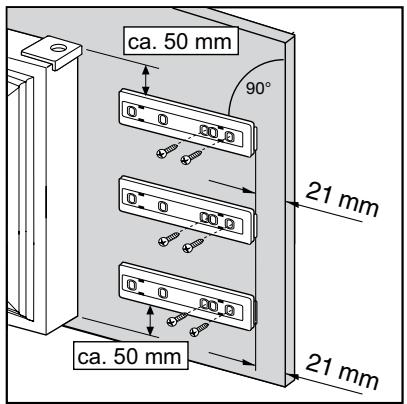

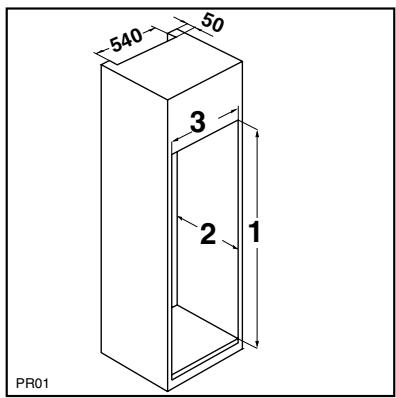

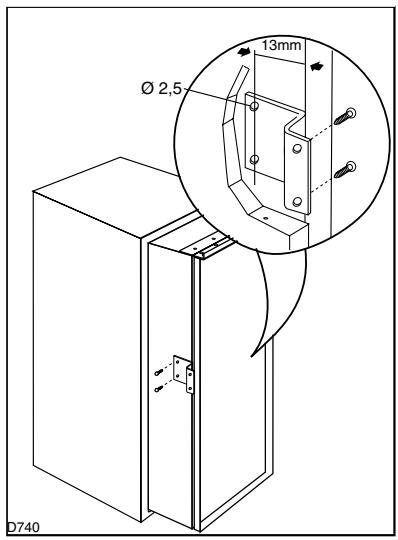

Installazione - Istruzioni per l'incasso integrale ....54

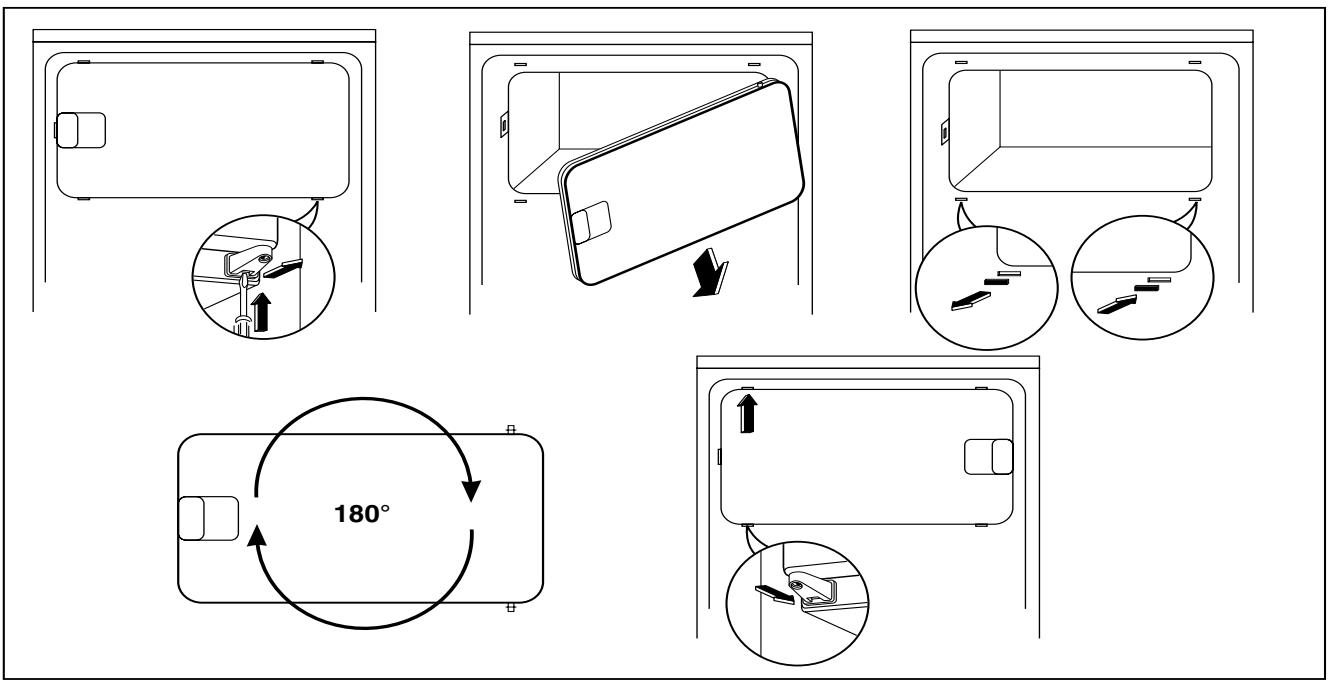

Installazione - Reversibilità della portina - Centri Assistenza .57

USO

Pulizia delle parti interne

Prima dell'uso e del collegamento elettrico pulire tutte le parti interne con acqua tiepida e sapone neutro allo scopo di togliere il caratteristico odore di nuovo indi asciugare accuratamente.

Vano frigorifero

Funzionamento

Inserire la spina nella presa di corrente e ruotare in senso orario la manopola del termostato.

Lo spegnimento si ottiene ruotando in senso antiorario la manopola.

Regolazione della temperatura

La temperatura è regolata automaticamente e può essere aumentata (meno freddo) ruotando la manopola verso i numeri più bassi oppure diminuita (più freddo) ruotandola verso i numeri più alti. La posizione corretta, comunque, va individuata tenendo conto che la temperatura interna dipende da questi fattori:

1. temperatura ambiente;
2. frequenza di apertura delle porte;
3. quantità di alimenti conservati;
4. collocazione dell'apparecchio.

La posizione intermedia è la più indicata.

Importante

Sulle posizioni di massimo freddo, con temperatura ambiente elevata, ed una notevole quantità di alimenti, il funzionamento può essere continuo, con formazione di brina o ghiaccio sulla parete posteriore della cella. In tal caso è necessario ruotare la manopola su una posizione di minor freddo, in modo da consentire lo sbrinamento automatico e, di conseguenza, un minor consumo di energia elettrica.

Refrigerazione dei cibi

Per utilizzare nel modo migliore lo scomparto refrigerante è necessario:

non introdurre nella cella vivande calde;

coprire o avvolgere gli alimenti, specie se contengono aromi;

disporre gli alimenti in modo che l'aria possa circolare liberamente attorno ad essi.

Non usare detersivi né polveri abrasive che sono dannose alle finiture.

SICUREZZA ALIMENTARE

SPIEGAZIONE DELLA SIMBOLOGIA NELLA ZONA PIU' FREDDA

Il simbolo di fianco indica il posizionamento della zona piu' fredda del vostro frigorifero.

Zona piu' fredda: inferiore o uguale a +4°C

Carne, volatili, pesce, salumi, piatti pronti, insalate, preparazioni e pasticceria a base di uova o di creme, paste fresche, tartine, pizza, prodotti freschi e formaggi con latte appena munto, legumi pronti venduti in sacchetti di plastica e in generale, tutti i prodotti freschi la cui data di consumazione e' associata ad una temparatura di conservazione inferiore o uguale a +4°C.

Indicatore di temperatura

Termostato da regolare

L'indicatore di temperatura permette di controllare il buon funzionamento del vostro frigorifero.

L'indicatore presenta la scritta "OK" nel momento in cui nella zona piu' fredda ci sia una temperatura inferiore o uguale a 4°C.

Se la temperatura e' superiore a 4°C, l'indicatore resta nero. L'utente deve allora far abbassare la temperatura del suo frigorifero regolando il termostato.

ATTENZIONE: Una apertura prolungata della porta del frigorifero comporta un innalzamento della temperatura interna. Al fine di misurare in modo corretto la temperatura, la lettura dell'indicatore deve essere effettuata entro 30 secondi.

Vano congelatore

Funzionamento

La manopola regola il vano frigorifero e il vano congelatore.

Regolazione della temperatura

La temperatura è regolata automaticamente e può essere aumentata (meno freddo) ruotando la manopola verso i numeri più bassi oppure diminuita (più freddo) ruotandola verso i numeri più alti. La posizione corretta, comunque, va individuata tenendo conto che la temperatura interna dipende da questi fattori:

1. temperatura ambiente;
2. frequenza di apertura delle porte;
3. quantità di alimenti conservati;
4. collocazione dell'apparecchio.

La posizione intermedia è la più indicata.

Conservazione dei cibi surgelati

Al momento della messa in funzione o dopo un periodo di inattività, introdurre gli alimenti nell'apparecchio dopo averlo fatto funzionare per almeno due ore con la manopola del termostato sulla posizione di massimo freddo, quindi ruotare la manopola sulla posizione di funzionamento normale.

Importante

In caso di aumento anomalo della temperatura all'interno del congelatore per cause accidentali, ad esempio per mancanza di corrente, se il periodo dell'interruzione è superiore al valore riportato nella tabella dei dati tecnici sotto la voce "tempo di risalita" sarà necessario consumare i cibi entro breve o cucinarli subito e ricongelarli (una volta raffreddati).

Congelazione dei cibi freschi

Il vano congelatore è adatto alla congelazione di cibi freschi e alla conservazione a lungo termine di cibi congelati e surgelati.

Per la congelazione non è necessario variare la posizione della manopola del termostato da quella di normale funzionamento, pero', durante la fase di congelamento il dispositivo D.A.C. deve essere spento.

Tuttavia, volendo ottenere una congelazione più rapida, ruotare la manopola del termostato verso la posizione di massimo freddo; con la manopola in quest'ultima posizione, la temperatura nello scomparto refrigerante potrebbe scendere al di sotto di 0°C. Se ciò si verificasse riportare la manopola del termostato in corrispondenza di una posizione che consenta una temperatura meno fredda.

La quantità massima di alimenti congelabile in 24 ore è riportata sulla “targa matricola”.

Il processo di congelamento dura 24 ore. In questo lasso di tempo non si dovrebbe aggiungere altro cibo da congelare.

Accessori vano frigorifero

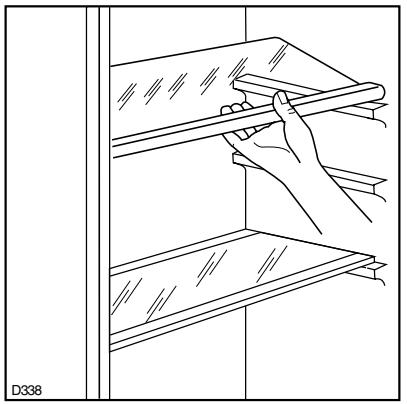

Ripiani e Mensole

I ripiani e le mensole possono essere tolti per la pulizia.

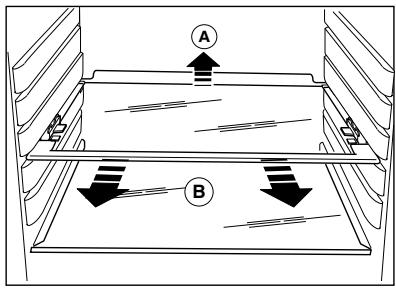

Per lo stoccaggio d'alimenti di diverse dimensioni, si possono posizionare i ripiani e le mensole ad altezze differenti. Per rimuovere i ripiani, rialzarli posteriormente e toglierli. Per rimuovere le mensole spingerle nel senso della freccia fino a quando non si libera.

Per permettere una corretta circolazione

dell'aria, non si deve togliere il ripiano vetro sopra il/i cassetto/i verdura e la mensola inferiore della porta.

Cesto estraibile

Il cestello posto nella parte inferiore dell'apparecchiatura (vedi fig.) può essere utilizzato per la conservazione della frutta, verdura e bottiglie.

Scongelazione

Gli alimenti surgelati o congelati, prima di essere usati, possono essere scongelati nel frigorifero o a temperatura ambiente, a seconda del tempo disponibile per l'operazione. I pezzi piccoli possono essere cucinati direttamente appena tolti dal congelatore; in questo caso, però, il tempo di cottura sarà più lungo.

Accessori vano congelatore

Cubetti di ghiaccio

L'apparecchiatura è equipaggiata con una o più vaschette per la formazione dei cubetti di ghiaccio. Dette vaschette vanno riempite di acqua potabile e riposte nello scomparto congelatore.

Si raccomanda di non usare utensili Illici per staccare le vaschette.

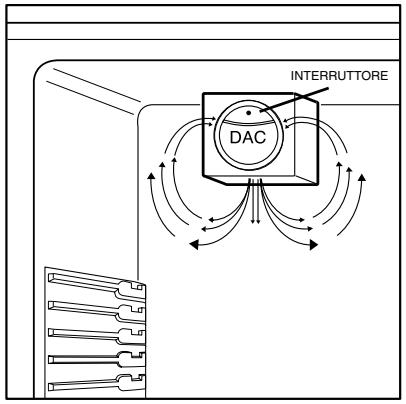

Il vano frigorifero è dotato di una speciale ventola D.A.C. (Dynamic Air Cooling) che viene attivata agendo sull'interruttore (vedi fig. 1), la spia verde accesa significa che la ventola é in funzione.

Si consiglia l'uso della ventola (D.A.C.) quando la temperatura ambiente supera i 25° C.

Ricordiamo che la manopola termostato del frigorifero deve essere posizionata (vedi fig. 2)

all'interno del settore

Questo dispositivo consente un raffreddamento veloce dei cibi e una migliore uniformità della temperatura all'interno del vano.

i CONSIGLI

Consigli per la refrigerazione

Carne (di tutti i tipi): va avvolta in sacchetti di plastica e posta sul vetro sopra il cassetto verdura.

In questa posizione si potrà conservare per uno o due giorni al massimo.

Cibi cotti piatti freddi, ecc. devono essere ben coperti e possono essere disposti su qualsiasi griglia.

Frutta e verdura: saranno messe, previa pulitura, nel/ nei cassetto/i previsto/i a tale scopo.

Burro e formaggio devono essere conservati negli appositi contenitori o avvolti in fogli di plastica o alluminio per evitare il contatto con l'aria.

Latte in bottiglia: ben chiuse poste nel portabottiglie.

Banane, patate, cipolla ed aglio, se non sono confezionati, non vanno messi in frigorifero.

Consigli per la congelazione

Per ottenere i massimi vantaggi dal processo di congelazione diamo alcuni consigli importanti:

• la quantità massima di alimenti che possono essere congelati in 24 h è riportata sulla «targhetta matricola»;
• il processo di congelamento dura 24 ore. In questo lasso di tempo non si dovrebbe aggiungere altro cibo da congelare;
• congelare solo alimenti di ottima qualità, freschi e ben puliti;
• dividere tutto in piccole parti, in modo da favorire la rapidità della congelazione e consentire lo scongelamento solo della quantità necessaria;

INTERRUTTORE DAC

Fig. 1

6 5 O 1 2 3 4 *

Fig. 2

• avvolgere gli alimenti in fogli di alluminio o politene. Gli stessi devono essere bene aderenti ai cibi e ben chiusi;
• evitare di mettere i prodotti da congelare a contatto di quelli già congelati; ciò eviterà l'innalzamento della temperatura di questi ultimi;
• tenere presente che gli alimenti magri si conservano meglio e più a lungo di quelli grassi e che il sale riduce il tempo di conservazione;
• non consumare immediatamente i ghiaccioli prelevati dallo scomparto congelatore possono provocare scottature da freddo;
• è consigliabile indicare sulla confezione la data di inizio della congelazione al fine di poter controllare il tempo di conservazione;
  • non mettere nello scomparto congelatore bevande gassate: possono esplodere.

Consigli per la conservazione dei surgelati

Per utilizzare nel modo migliore lo scomparto è necessario:

• assicurarsi che i surgelati siano stati ben conservati dal rivenditore;
- che il trasporto, dall'acquisto alla sistemazione nello scomparto, sia breve;
- non aprire troppo frequentemente la porta dello scomparto e non lasciarla aperta più del necessario.
- Una volta scongelati, gli alimenti si deteriorano in breve tempo e non possono venir ricongelati.
- Non superare il periodo di conservazione indicato sulle confezioni dal produttore dei cibi.

- i simboli indicano diversi tipi di prodotti da congelare.

Le cifre indicano il periodo di immagazzinaggio in mesi per ciascun tipo di prodotto da congelare. Se é valido il valore superiore oppure quello inferiore del periodo di immagazzinaggio indicato, dipende dalla qualità dei prodotti alimentari e dal proprio pretrattamento prima del congelamento. Per gli alimenti notevolmente grassi vale sempre il valore inferiore.

MANUTENZIONE

Staccare la spina dalla presa di corrente prima di eseguire qualsiasi operazione.

Periodi di inattività

Durante i periodi in cui l'apparecchiatura non è in funzione osservare le seguenti precauzioni:

staccare la spina dalla presa di corrente; togliere tutti gli alimenti; sbrinare e pulire l'interno e tutti gli accessori;

lasciare le porte socchiuse per facilitare la circolazione di aria all'interno in modo da evitare la formazione di odori sgradevoli.

Lampada di illuminazione

La lampada di illuminazione dello scomparto refrigerante è accessibile tramite le seguenti operazioni.

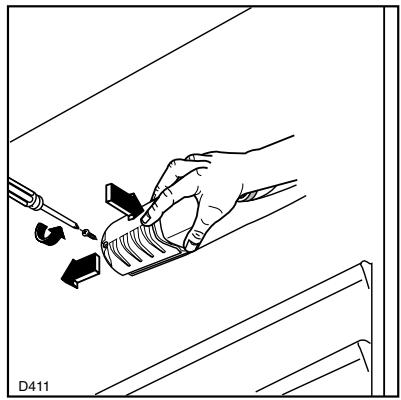

1. Svitare la vite di fissaggio della plafoniera.
2. Sganciare la parte mobile esercitando una pressione (vedi figura).

Qualora, a porta aperta, la lampada non si accendesse, controllare che sia avvitata bene; se il difetto rimane sostituire la lampada con una di pari potenza (la potenza massima è riportata sul diffusore luce).

Sbrinamento

Sull'evaporatore dello scomparto refrigerante la brina viene eliminata automaticamente ad ogni arresto del compressore. L'acqua derivante dallo sbrinamento, tramite un apposito convogliatore, viene raccolta in una bacinella, posta nella parte posteriore sopra il compressore, dove evapora.

Si raccomanda di pulire periodicamente il foro di scarico dell'acqua di sbrinamento, posto nella parte centrale dell'apposito convogliatore dello

Attenzione:

Questa apparecchiatura contiene idrocarburi nel circuito refrigerante; pertanto la manutenzione e la ricarica devono essere effettuate esclusivamente da personale autorizzato dall'azienda.

Pulizia periodica

Non usare mai oggetti metallici per pulire l'apparecchiatura; essa potrebbe venir danneggiata.

Pulire l'interno con acqua tiepida e bicarbonato di soda. Risciacquare e asciugare accuratamente.

Pulire il condensatore e il motocompressore con una spazzola o un aspirapolvere. Questa operazione migliorerà il funzionamento con conseguente risparmio di energia.

scomparto frigorifero, utilizzando l'apposito «pulitore» che si trova nel foro, per evitare che l'acqua di sbrinamento cada sui cibi.

Nello scomparto congelante la brina deve essere eliminata ogni qualvolta si è formato uno spessore di 4 mm circa, utilizzando l'apposita paletta raschiabrina fornita con l'apparecchiatura.

Qualora si formasse uno spesso strato di ghiaccio, sarà necessario effettuare un completo sbrinamento, procedendo come segue:

1. staccare la spina dalla presa di corrente o porre la manopola del termostato in posizione «O»;
2. avvolgere gli alimenti in parecchi fogli di giornale e riporli in un luogo molto fresco;
3. lasciare la porta aperta;
4. a sbrinamento avvenuto asciugare le pareti accuratamente.
5. reinserire la spina nella presa;
6. riportare la manopola del termostato nella posizione desiderata o reinserire la spina nella presa di corrente e inserire la congelazione rapida. Dopo due o tre ore di funzionamento l'apparecchio é di nuovo pronto per la conservazione dei cibi surgelati.

Attenzione:

Si raccomanda di non impiegare utensili metallici per asportare la brina onde evitare gravi danni all'apparecchio.

Non usare alcun dispositivo meccanico o altro mezzo artificiale per accelerare il processo di sbrinamento tranne quelli qui raccomandati.

Un innalzamento della temperatura dei surgelati potrebbe ridurne il tempo di conservazione.

SE QUALCOSA NON VA

Qualora l'apparecchiatura presentasse qualche disfunzione, è bene controllare:

• che la spina sia ben inserita nella presa di corrente;
  • che non manchi l'energia elettrica
• che la manopola del termostato si trovi in posizione intermedia.

Inoltre:

• se l'apparecchiatura è eccessivamente rumorosa

verificare che i fianchi non siano a contatto con mobili o schienali che possono causare rumore o vibrazioni;

- se vi sono tracce di acqua sul fondo dello scomparto, verificare che il foro di deflusso dell'acqua derivante dallo sbrinamento non sia ostruito.

Dopo le verifiche di cui sopra, se la disfunzione dovesse permanere, è bene chiamare il Centro di Assistenza Tecnica più vicino.

DATI TECNICI

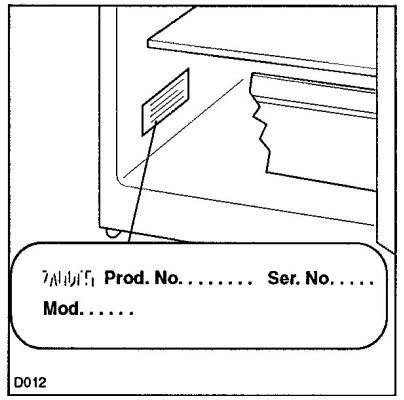

I dati tecnici sono riportati sulla targhetta matricola posizionata sul lato sinistro interno dell'apparecchiatura.

INSTALLAZIONE

Posizionamento

Collocare l'apparecchiatura lontana da fonti di calore, quali: termosifoni, stufe da riscaldamento, esposizione diretta ai raggi solari ecc.

Attenzione

L'apparecchio deve poter essere scollegato dalla rete; é quindi necessario che la spina rimanga accessibile ad installazione avvenuta.

Collegamento elettrico

Assicurarsi, prima di inserire la spina nella presa di corrente, che la tensione e la frequenza riportate sulla targhetta matricola corrispondano a quelle dell'impianto domestico.

È ammessa una oscillazione di ±6% sulla tensione nominale.

Per il funzionamento a tensioni diverse si dovrà utilizzare un autotrasformatore di potenza adeguata.

Importante

E' indispensabile collegare l'apparecchio ad una efficiente presa di terra.

A tale scopo la spina del cavo di alimentazione é dotata dell'apposito contatto. Qualora la presa di corrente dell'impianto domestico non sia collegata a terra, allacciare l'apparecchiatura ad un impianto di terra a parte conformemente alle norme in vigore consultando in proposito un tecnico specializzato.

Fermi-Ripiani

La vostra apparecchiatura è dotata di fermi-ripiani che consentono di bloccare i ripiani durante il trasporto.

Per rimuoverli operare come segue :

rialzare posteriormente la griglia, spingerla nel senso della freccia fino a quando non si libera e togliere i fermi.

Reversibilità della porta

L'apparecchiatura viene fornita con apertura della porta verso destra.

Per avere l'apertura delle porte nel lato opposto eseguire le seguenti operazioni prima di effettuare l'installazione

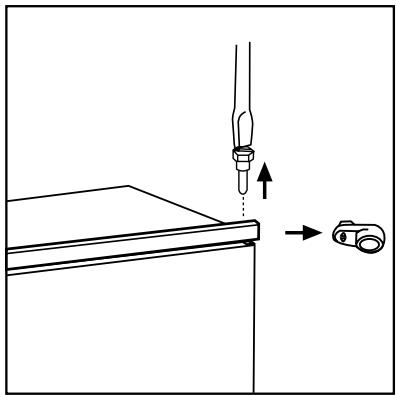

1. Svitare il perno superiore e togliere il distanziale
2. Togliere la porta.
3. Svitare con una chiave il perno inferiore e rimontarlo nella parte opposta.
4. Reinserire la porta, reinserire il distanziale e riavvitare il perno superiore nella parte opposta.

La Casa Costruttrice declina ogni responsabilità qualora questa norma antinfortunistica non fosse rispettata.

€ Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie

• 87/308/CEE del 2/6/87 relativa alla soppressione dei disturbi radio.
• 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
• 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.

A B

Istruzioni per l'incasso integrale

Dimensioni del vano

Altezza	(1)	1780 mm
Profondità	(2)	550 mm
Larghezza	(3)	560 mm

Per motivi si sicurezza la ventilazione deve essere come indicato in figura.

Attenzione: mantenere le aperture per la ventilazione libere da ogni ostruzione.

Inoltre é necessario che la nicchia sia provvista di un camino d'areazione con le seguenti misure:

profondità: 50 mm

larghezza: 540 mm

Forate il mobile con un trapano con punta ∅ 2,5 (penetrazione massima 10 mm);

fissate la squadretta sull'apparecchiatura.

Assicurarsi che nella parte inferiore venga mantenuta una distanza di 44 mm tra il bordo del mobile ed il bordo dell'apparecchiatura.

Il coperchio della cerniera inferiore inserito nel sacchetto accessori, e' utile per stabilire l'esatta posizione del bordo del mobile e della apparecchiatura.

Assicurarsi che l'apparecchiatura non copra il cavo alimentazione.

50-min. cm² 200 min. cm² 200 D028

540 50 3 2 1 PR01

Ø 2,5 13mm D740

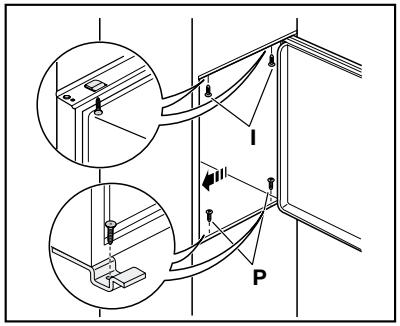

Fissare l'apparecchiatura con le 4 viti in dotazione. (I = corta) e (P = lunga).

Applicare a pressione il coprifuga, tra apparecchiatura e mobile.

Dal coperchio in plastica E, che viene utilizzato per coprire la cerniera con perno, deve essere tolta la parte, secondo il disegno.

Questa operazione e' facilitata dalla presenza sulla parte interna del coperchio copricerniera di scanalature che facilitano l'asportazione della stessa.

"Togliere la parte contrassegnata con DX, se il perno e' inserito sulla cerniera destra, SX nel caso contrario."

Applicare i coperchietti (C-D) sulle alette dei coprifuga e nei fori per le cerniere.

Applicare la griglia di aerazione (B) e i coperchi copricerniera (E) inserendoli a scatto.

Separare i pezzi Ha, Hb, Hc, Hd come da figura

Appoggiare la guida (Ha) sulla parte interna della porta del mobile sopra e sotto come indicato in figura e segnare la posizione dei fori esterni. Dopo aver preparato i fori fissare la guida con le viti in dotazione.

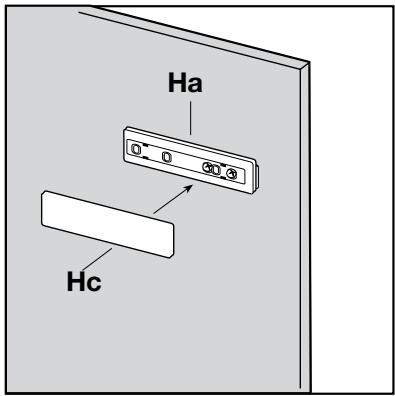

Inserire a scatto il coperchietto (Hc) sulla guida (Ha)

Aprire la porta dell'apparecchiatura e quella del mobile a 90° ca. Inserire la squadretta (Hb) nella guida (Ha). Tenere insieme la porta dell'apparecchiatura e quella del mobile e segnare i fori come indicato in figura.

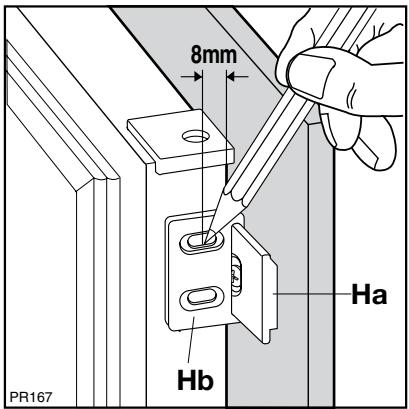

Togliere le squadrette e fare dei fori di ∅ 2 mm a 8 mm dal bordo esterno della porta. Posizionare nuovamente la squadretta sopra le guida e fissare con le viti in dotazione.

Per l'eventuale operazione di allineamento della porta del mobile, utilizzare il gioco dei fori asolati.

Al termine delle operazioni è necessario controllare l'esatta chiusura della porta dell'apparecchiatura.

Inserire a scatto il coperchietto (Hd) sulla guida (Hb)

ca. 50 mm 90° 21 mm ca. 50 mm 21 mm

Ha Hc

Reversibilità della portina

CENTRI ASSISTENZA

Per un sollecito intervento è importante, all'atto della chiamata, indicare il tipo di difetto, il modello di apparecchiatura (Mod.), il numero di prodotto (Prod. No.) e il numero di fabbricazione (Ser. No.), rilevati dal certificato di garanzia o dalla targhetta matricola posta all'interno dell'apparecchiatura.
