FOIRE AUX QUESTIONS - DRH 615 JE DE DIETRICH

Que faire si mon DE DIETRICH DRH 615 JE ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment régler la température de mon DE DIETRICH DRH 615 JE ?

Utilisez le thermostat situé sur le panneau de contrôle pour ajuster la température souhaitée. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la température.

Mon appareil émet un bruit étrange, que faire ?

Un bruit inhabituel peut indiquer un problème. Vérifiez si l'appareil est bien niveau et que rien ne bloque les ventilations. Si le bruit persiste, contactez un technicien.

Comment nettoyer le DE DIETRICH DRH 615 JE ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer le panneau extérieur. Ne pas utiliser de produits abrasifs.

Que faire si l'eau ne chauffe pas ?

Vérifiez que le thermostat est réglé à une température suffisamment élevée et que l'appareil est en mode chauffage. Si le problème persiste, un dépannage par un professionnel peut être nécessaire.

Comment réinitialiser mon DE DIETRICH DRH 615 JE ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 5 minutes puis rebranchez-le. Cela peut aider à résoudre certains problèmes mineurs.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est généralement fourni avec l'appareil. Sinon, vous pouvez le télécharger depuis le site officiel de DE DIETRICH.

L'appareil affiche un code d'erreur, que signifie-t-il ?

Les codes d'erreur indiquent généralement un problème spécifique. Consultez le manuel d'utilisation pour la signification du code ou contactez le service client.

Quelle est la durée de la garantie pour le DE DIETRICH DRH 615 JE ?

La garantie standard est généralement de 2 ans à partir de la date d'achat. Vérifiez les conditions de garantie spécifiques fournies avec votre appareil.

MODE D'EMPLOI DRH 615 JE DE DIETRICH

Service Consommateurs De Dietrich

BP 9526

95069 CERGY PONTOISE CEDEX

Tel : [phone]*

*0,34 Eur TTC / min à partir d'un poste fixe

Tarif en vigueur au 1 avril 2004

Service fourni par

Brandt Customer Services société par actions simplifiée au capital de 2.500.000 euros
5/7 avenue des Béthunes, 95310 Saint Ouen l'Aumône

RCS Pontoise 440 303 303

Brandt Appliances - S. A. S. au capital de 10 000 000 Euros - RCS Nanterre B 440 302 347

Voues venez d'acquérir un réfrigérateur De Dietrich et nous vous en remercions.

Votre nouvel apparéil a été créé pour vous par nos équipes de recherche afin de conserver au mieux vos alimentés et répondre à vos exigences les plus élevés en termes de performance et de respect de l'environnement.

Le design très actuel, des réfrigérateurs De Dietrich cache de très nombreuses innovations pertinentes.

Performants, ils assure une fraîcheur optimale à vos alimentés grâce à un espace de conservation optimisé.

Vous trouvrez également dans la gamme de produits De Dietrich, unchioix étendu de produits en parfaite harmonie avec l'esthétique de votre nouveau réfrigérateur.

Décovrez-les dans le nouveau catalogue De Dietrich que pouvez vous procurer auprès de notre service Relations Consommateurs qui se tient à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.

De Dietrich, spécialiste inconteste de l'électroménager encastrable depuis plusieurs décennies, vous offre des produits toujours plus performants, fiables et facies à utiliser.

La Marque De Dietrich

i AVERTISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet apparéil devait été vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suive l'appareil, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des averissements relatifs.

Si cet apparéil, muni de fermeture magnétique, doit être employé pour en remplacer un autre avec une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de.xxmettre l'ancien apparéil de côté. Cela dans le but d'éviter que des enfants puisSENT s'y renfermer et se mette ainsi en danger de mort. Ces avertissements sont disponibles pour votre sureté et pour celle d'autrui. Nous vous prions donc de bien pouvoir les dire attentivement avant d'installer et d'utiliser l'appareil.

Sécurité

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
• Débranche toujours la prise de courant avant de procéder au nettoyage interieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les apparêils qui en sont écipés).
• Ne consommez pas certains produits tels que les batonnets glacés dès leur sortie de l'appareil; la température très basse à laquelle ils se trouvent peut provoquer des brûlures.
• Cet apparéil est lourd. Faites attention lors du déplacement.
• Faites très attention lorsque vous déplacez l'appareil afin de ne pas endommager des parties du circuit de réfrigérant et ainsi d'éviter le risque de fuites de liquide.
• L'appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz.
• Evitez une exposition prolongée de l'appareil aux rayons solaires.

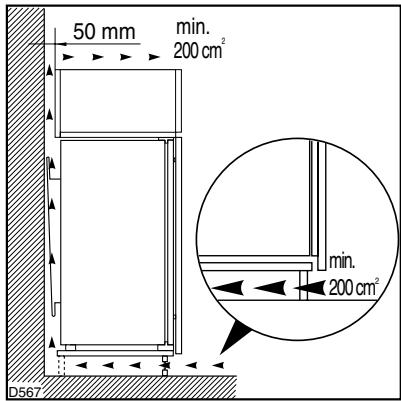

• Il doit y avoir une circulation d'air suffisante à la partie arrrière de l'appareil et il faut éviter tout endommagement du circuit réfrigérant.
• Seulement pour congélateurs (sauf modèles encastrés): un emplacement optimal est la cave.
• Ne pasmettre d'instrumentselectriques a l'intérieur de I'appareil (sorbetiere, par exemple).

Service/Réparation

• Une éventuelle modification à l'installation électrique de votre maison qui avait été nécessaire pour l'installation de l'appareil ne devra être effectuee que par du personnel qualifie.

• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet apparéil.

• Cet apparéil contient des hydrocarbures dans son circuit de réfrigérant; l'entretien et la recharge ne doit donc être effectués que par du personnel autorisé.

• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des dommages. Contactez le Service ÀpRES-Vente le plus proche et n'exigez que des pieces détachées originales.

Installation

Assurez-vous, après avoir installé l'appareil, que celui ne repose pas sur le cable d'alimentation.

Important: en cas de dommage au cable d'alimentation, il faudra le remplacer avec un cable spécial ou un ensemble disponibles chez le fabricant ou le service technique après-vente.

• L'appareil se rechauffe sensibilment au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entrainerait un mauvais fonctionnement et des dommages sur l'appareil. Suivez les instructions données pour l'installation.
• A cause du système de transport, l'huile contenue dans le compréseur pourrait s'écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l'appareil pour permettre à l'huile de refluer dans le compréseur.

Utilisation

• Les réfrigérateurs et/ou congélateurs menagers sont destinés uniquement à la conservation et/ou congélation des alimentés et des boissons.
  Pour le bon fonctionnement de votre apparéil, la température ambiente du local doit être comprise entre +18^ et +43^ (Classe T); +18^ et +38^ (Classe ST); +16^ et +32^ (Classe N); +10^ et +32^ (Classe SN); La classe d'appartenance est indiquée sur la plaque signalétique.

ATTENTION: En dehors des températures ambantes indiquées par la classe climatique d'appartenance de ce produit, il est obligatoire de respecter les indications suivantes: lorsque la température ambiente descend sous la valeur minimum, la température de conservation du compartmenting concélateur peut ne pas être garantie; il est donc conseillé de consommer les produits que ce dernier contient au plus vite.

• Un produit décongelé ne doit jamais être recongelé.
• Suívez les indications du fabricant pour la conservation et/ou congélation des alimentés.
• Dans tous les apparciels de réfrigération et condensation il y a des surfaces qui se couvrent de givre. Suivant le modele, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.
• N'essayez jamais d'enlever le givre avec un objet métallique, vous risqueriez d'endommager irréparablement l'évaporateur. N'employez pour cela que une spatule en plastique.
• De même, ne décollez jamais les bacs à glace avec un couteau ou tout autre objet tranchant.
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartment à basse température, elles pourraient exploser.

Protection de l'environnement

Cet apparéil ne contient pas, dans son circuit de réfrigérant et ses matières isolantes, de gaz réfrigérant nocif à la couche d' ozone. L' apparéil ne doit pas être mis au rebut avec les ordures menagères et la ferraille. Il faut éviter d'endommager le circuit de réfrigérant, surtout à l'arrière de l' apparéil, pres de l'échangeur thermique. Vous pouvez vous renseigner sur les centres de ramassage auprès de votre bureau municipal. Les matérielaux utilisés dans cet apparéil identifiés par le symbole sont recyclables.

Elimination des vieux apparéils

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit plutôt etre remis au point de ramassage concerne, se chargeant du recyclage du matériel electrique et electronique. En vous assurant que ce produit est eliminé correctement, vous favorise la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets menagers ou le magasin où vous avez acheté le produit.

RENSEIGNEMENTS POUR L'ELIMINATION DES MATÉRIAUX D'EMBALLAGE

Tous les matériaux et les accessoires utilisés pour emballer nos grands électroménagers, sauf ceux qui sont en bois recyclables et peuvent donc se récapacérer.

Voici ce que nous vous conseillons:

• Déposez les emballages en papier, en carton et en carton ondulé aux endroits prévus pour le ramassage de ce genre de matériel.
• Mettez les pièces en plastique dans les conteneurs prévus à cet effet. Si ce genre de conteneurs n'existent pas encore à l'endetroit où vous habitez, vous pouvez éliminer les matériaux en question en les mettant dans les ordures menagères.

Pour les emballages de matieres plastiques recyclables, par example:

Les exemples reportent les symboles suivants:

PE pour polyéthylène** 02 = ^ PE-HD; 04 = ^ PE-LD
PP pour le polypropylène
PS pour le polystyrene

PIÉCES EN MATIÈRE PLASTIQUE

Pour faciliter l'élimination et :ou le recyclage des matériaux, la plupart des pieces de l'appareil ont une contrémarque qui en facilitate l'identification.

SOMMAIRE

Avertissements et consels importants 3

Renseignements pour I'elimination des matériaux d'emballage 4

Utilisation - Nettoyage - Mise en service - Réglage de la température - Refrigeration 5

Utilisation - Securité alimentaire 6

Utilisation - Congélation - Conservation des produits surgêles - Glaçons - Déconglération ............................

Tabletes amovibles - Positionnement des balconnets de la contre-porte 7

Conseils - Conseils pour la réfrigération - Conseils pour la congélation - Conseils pour la surgélation .

Entretien - Arrêt prolongé - Nettoyage - Changement de l'ampoule - Dégivrage 9

Anomalie de fonctionnement 10

Informations techniques - Installation - Emplacement - ArrÊts pour clayettes - . . . . . . . . . . . . . .

Branchementélectrique 11

Installation - Reversibilité des portes - Instructions pour l'encastrement 12

Installation-Instructions pour l'encastrement 13

UTILISATION

Nettoyage

L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède savonnese, pour enlever l'odeur caractéristique de «neuf».

N'utilisez pas de produits abrasifs, de poudre à recuner ni d'éponge métallique.

Mise en service

Branchez la prise de courant et ouvre la porte. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre au-delà de la position «O» (arrêt).

L'appareil est ainsi en état de fonctionnement.

Réglage de la température

La température est régée automatiquement et peut être augmentée (moins froid) en tournant le bouton vers les nombres les plus bas ou bien diminuée (plus froid) en le tournant vers les nombres les plus élevés. En tout cas, l'exacte position doit être reperée en considérant que la température interne dépend des facteurs suivants:

• température ambiente;
  fréquence d'ouverture des portes;
• quantité d'aliments conservés;
• emplacement de l'appareil.

Une position moyenne est la plus indiquée.

Pour arrêté le fonctionnement, placez l'indicateur du bouton en correspondance du symbole «O».

! Important

Si le thermostat est régé sur la position de froid maximum, lorsque la température ambiente est élevé et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvenient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Réfrigération

Pour obtenir le meilleur rendement du compartment réfrigérateur:

• n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans la cuve;
• couvrez les aliments, surtout s'ils sont aromatiques;
• placez les denrées de façon à ce que l'air puisse circuler tout autour.

SECURITE ALIMENTAIRE

Explication signalétique de la zone froide

Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur.

Zone la plus froide: inférieure ou égale à +4° C

Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâté à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4°C.

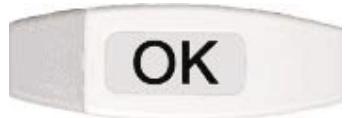

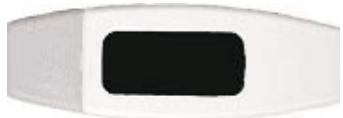

Indicateur de températe

Thermostat à régler

Température correcte

L'indicateur de température permet de contrôler le bon fonctionnement de votre réfrigérateur.

L'indicateur presente la mention "OK" lorsque la zone la plus froide atteint une température inférieure ou égale à 4^ .

Si la température est supérieure à 4^ , l'indicateur reste noir. L'utilisateur doit alors faire baisser la température de son réfrigérateur en réglectant son thermostat.

ATTENTION: Une ouverture prolongée de la porte du réfrigérateur entraine une hausse de la température interne. Afin de bien mesurer la température, la lecture de l'indicateur doit être effectue dans les 30 secondes.

Congélation

Le compartment à 4 étoiles sert à congefer des alimentés frais et à conserver des denrées congelées et surgelées pendant un certain temps.

Pour congeler les aliments frais il n'est pas nécessaire de régler le thermostat sur une position différente de cette employée en état de fonctionnement habituel.

Toutefois, si vous désirez congeler plus rapidement vous pouvez régler le thermostat sur une position plus froide tout en veillant à ce que la température ne descende pas en dessous de 0^ dans le compartment réfrigérateur.

Dans ce cas il faudra ramener le thermostat sur une position moins froide.

Conservation des produits surgelés

Le compartment à 4 étoiles sert à conserver des denrées congelées et surgelées pendant un certain temps.

A la première mise en fonctionnement ou après un arrêt prolongé faites fonctionner l'appareil pendant deux heures au moins, avec le bouton du thermostat sur la position de froid maximum. Ramenez ensuite le thermostat sur une position moyenne.

Comment utiliser ce compartment au mieux: si l'on doit ranger de grandes quantités d'aliments, on peut enlever de l'appareil tous les tiroirs ou les paniers et placer directement les alimentés sur les clayettes refroidissantes en faisant attention à ne pas

dépasser la limite de charge se trouvant sur le côté du compartmentement supérieur (à où il est prévu).

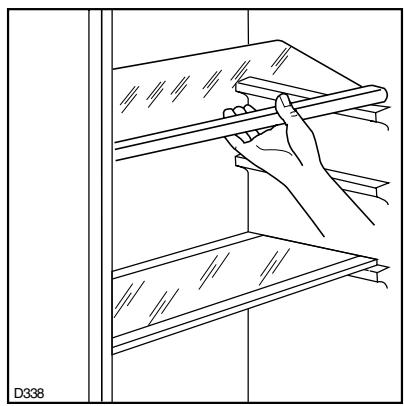

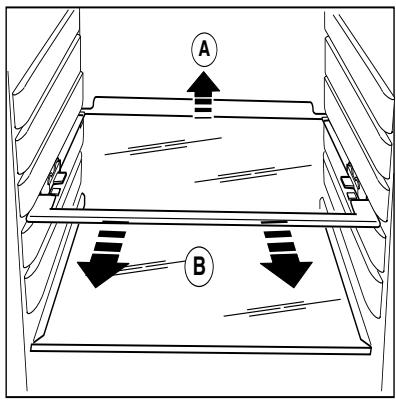

Tabletes amovibles

Les glissières se trouvant sur les parois de la cuve.
vous permettent de positionner les tablettes a
differentes hauteurs, selon vos besoin.

Pour une(Meilleure)utilisationde l'espace youspouvez superposer les demi-tablettes anterieuresaux demi-tablettes posterieures.

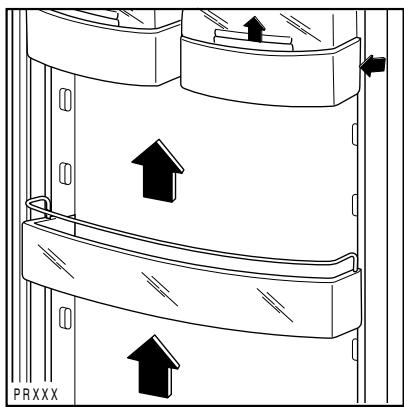

Positionnement des balconnets de la contre-porte

Il est possible de changer de place les balconnets.
A cet effet procédez comme suit:

Dégagez les balconnets en agissant dans le sens indiqué par les flèches. Remontez les balconnets à la hauteur désirée.

En cas de coupure de courant abstenez-vous d'ouvrir la porte. Si l'interruption est de courte durée (jusqu'à 6-8 heures) et si le conGPLateur est rempli, il n'y a aucun risque d'alteration pour les alimentes. En cas contraire vous devrez consommer les alimentes le plus rapidement possible (une augmentation de la temperture peut réduireremarkquablement la durée de conservation des alimentes).

Glaçons

L'appareil est équipé d'un ou de plusieurs bacs à glace pour faire des glaçons. Il faut replir ces bacs d'eau potable et les placer dans le conGPLateur.

N'employez pas d'objet métallique pour décoller les bacs à glace.

Décongélation

Avant d'être utilisés, les alimentés congelés ou surgelés doivent être décongelés dans le réfrigerateur ou à température ambiente, selon le temps dont on dispose pour cette opération.

S'il s'agit de produits minces ou divisés, placez-les directement à cuire: dans ce cas le temps de cuisson sera plus long.

i CONSEILS

Conseils pour la réfrigération

Où placer les denrées?

Viande (de toutes sortes): enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du(des) bac(s) à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc.: placez-les, bien couverts, sur une clayette.

Fruits et légumes: bac(s) à légumes (une fois nettoyés).

Beurre et fromage: enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène et mettez-les dans les casiers appropriés.

Lait en bouteille: à placer dans l'un des balconnets de la contreporte.

Bananes, pommes de terre, oignon et ail ne doit pas etre place dans le refrigerateur, sils ne sont pas conditionnés.

Conseils pour la congélation

Règles à respecter pour la congélation:

• le pouvoir max. de congélation par 24 heures figure sur la plaque signalétique;
• le processus de congélation prend 24 heures. Il vaut mieux ne pas ajouter d'autres alimentés à congeler pendant ce laps de temps;
• les produits destinés à la congélation doivent être frais, bien nettoyés et d'excellente qualité;
• préparez de petites portions, de façon à facilititer la congélation et à permettre de ne décongeler que la quantité nécessaire;
• enveloppez les denrées dans du papier d'aluminium ou de polythène, en éliminant les bulles d'air et en fermant bien les paquets;
• évitez de placer des produits à conçeler en contact avec des denrées déjà entreprises, pour éviter d'enlever la température;
• les alimentés maigres se conservent比较好 et plus longtemps que les gras; le sel réduit la durée de conservation;
• ne consommez pas les bâtonnets glacés toute de suite après les avoir sortis du congelateur. La température très BASSE à laquelle ils se trouvent peut provoquer des brûlures:
• indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps d'entreposage;
• Les symboles correspondant à différents types de produits congelés.

Les chiffres indiquent la durée de conservation en mois du type correspondant de produit. La durée de conservation supérieure ou inférieure est valable en fonction de la qualité des alimentés et du traitement qu'ils ont subi avant la congélation.

• ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur, car elles pourraient éclater.

Conseils pour la surgélation

Comment utiliser ce comportement au mieux:

• vérifie que les aliments aient bien eté conservés en magasin;
  assurez-vous que le transport, du moment de l'achat jusqu'à celui de la mise en place dans le compartment, dure le moins longtemps possible;
• évitez d'ouvrir trop souvent la porte et ne la laissez ouverte que le temps nécessaire.
• Il convient de faire très attention, car les alimentés dégelés, ne peuvent être recongelés.
• Ne dépassez jamais la date limite d'utilisation généralement marquee sur les paquets.

Débranche l'appareil avant toute option.

Attention: Cet apparéil contient des hydrocarbures dans son circuit de réfrigérant; l'entretien et la recharge ne doit donc être effectués que par du personnel autorisé.

Nettoyage

N'utilisez jamais d'objets métalliques pour nettoyer l'appareil; vous risquez de l'endommager.

Nettoyez périodiquement l'intérieur de votre apparéil avec de l'eau tiède et du bicarbonate de soude.
Rincez et séchez soigneusement.

Dépoussière le condenseur situé à l'arrière de l'appareil à l'aide d'une Brosse ou d'un aspirateur. Une accumulation de poussière risquérait de diminuer le rendement de l'appareil.

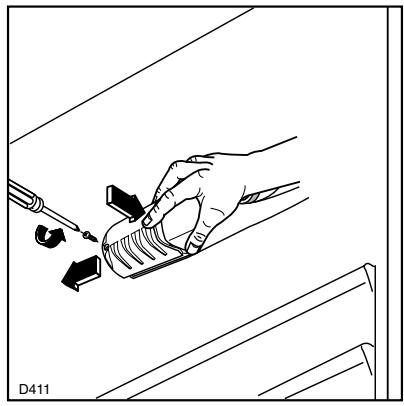

Changement de l'ampoule

L'ampoule d'éclairage dans le compartment réfrigérateur est accessible si on effectue les opérations suivantes:

• dévissez la vis de fixation du plafonnier;
• décroche la partie mobile en exerçant une pression sur celle-ci comme indiqué dans la figure.

Lorsque la porte est ouverte, si l'ampoule ne s'allume pas, il faut contrôler qu'elle soit bien visée; si cela n'élimine pas le problème,mettre une autre ampoule qui ait la même puissance.La puissance maximale est indiquée sur le diffuseur.

Dégivrage

Le dégivrage du compartment réfrigerateur s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est evacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore.

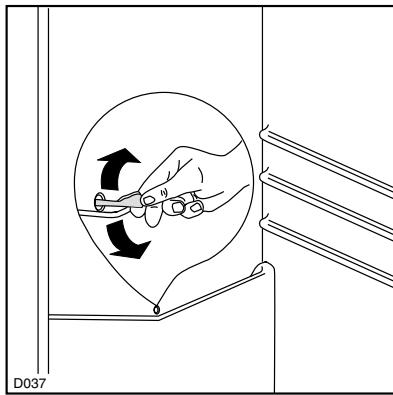

Nous recommendons de nettoyer périodiquement l'orifice d'écoulement de l'eau de dégivrage se trouvant dans la partie centrale de la gouttière du compartment réfrigérateur afin d'eviter que l'eau, en débordant, ne coule sur les denrées stockées dans la cuve. Utilisez à cet effet le batonnet se trouvant dans l'orifice.

Arrêt prolongé

Lorsque l'appareil doit rester à l'arrêt pendant un certain temps, prenez les précautions suivantes: débranchez la prise de courant; videz l'appareil; dégivrez-le et nettoyez-le à fond; laissez les portes entrouvertes pour faire circuler l'air, de façon à éviter les mauvaises odeurs.

Dans le congélateur, par contre, il faut éliminer le givre à chaque fois qu'il y a une couche épaisse qui s'est formée (de 4 mm environ), en se servant de la spatule en plastique qui est livrée avec l'appareil. Pendant que l'on effectue cette opération, il n'est pas nécessaire de couper le courant ou d'enlever les denrées qui se trouvent dans le compartment. Pour effectuer un dégivrage complet procédez de la manière suivante:

1. tournez le bouton du thermostat sur la position «O» ou débranchez l'appareil;
2. enveloppez les denrées dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais;

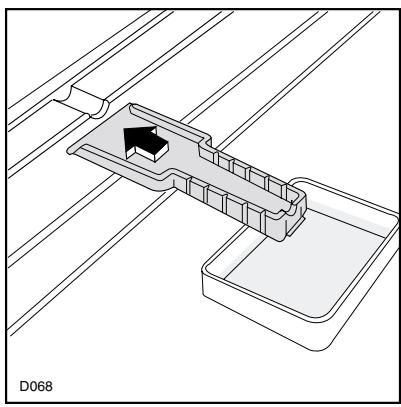

3. maintenez la porte ouverte,utilisez la spatule comme gouttiere et place-la dans la partie centrale, en bas, de l'appareil, place au-dessous une cuvette pour receivevoir I'eau de dégivrage.
4. épongez et séchez soigneusement les parois et le fond; conservez la spatule pour toute utilisation ultérieure.
5. ramenez le bouton du thermostat sur la position désirée ou rebranchez l'appareil.
6. ÀpRES 2-3 heures de fonctionnement l'appareil est à nouveau prét à la conservation des produits surgelés.

Important:

Pour cette opération n'utilisez jamais d'objet métallique qui risquerait de détériorer l'appareil.

N'utilise jamais de dispositifs mécaniques ou autres moyens artificiens pour accélérer le dégivrage, à part desquels préconisés.

L'élévation de température des denrées congelezées peut diminuer leur durée de conservation.

ANOMALIE DE FONCTIONNEMENT

Si I'appareil marche mal, il faut controller:

• si la fiche est bien branchée à la prise de courant et si l'interrupteur est étéint;
• s'il n'y a pas de panne de courant;
• si les commandes sont bien dans la bonne position;
• s'il y a des traces d'eau au fond du compartment et si l'orifice d'écoulement de l'eau de dégivrage est bouché (voir chapitre "Dégivrage").

Une fois que tous ces contrôle ont eté effectués, si l'anomalie de fonctionnement persiste, adressez-vous au Service Àpès-Vente le plus proche.

Pour que l'intervention soit plus rapide, au moment de l'appoint, il vaut mieux indiquer le code du modulo et le numéro d'immatriculation, qui se trouvent sur le certificat de garantie ou sur la plaque d'immatriculation placée à l'intérieur de l'appareil, à gauche et en bas.

INFORMATIONS TECHNIQUES

Tous les renseignements techniques sont indiqués sur la plaque signalétique qui se trouve sur le côte gauche de l'appareil.

INSTALLATION

Emplacement

Placez de préférence vous appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).

Pour l'encastrement rapportez-vous aux instructions relatives ci-jointes.

Arrêts pour clayettes

Votre apparéil est équipée d'arrêts pour clayettes qui permettent de les bloquer pendant le transport.

Pour les enlever, procédez de la façon suivante :

soulevez à l'arrête la clayette et poussez-la vers l'avant jusqu'à ce qu'elle se dégage. Retirez les arrêts.

Branchement électrique

Contrôlez, avant de brancher l'appareil, que le voltage et la fréquence indiqués sur la plaque signalétique correspondant à ceux de votre réseau. Tolerance admise: ±6%.

Pour l'adaptation de l'appareil à des voltages différents, l'adjonction d'un autotransformateur d'une puissance ajustée est indispensable.

Il faut absolument brancher l'appareil à une prise de terre réglementaire.

C'est pour cela que la prise du cable d'alimentation est munie d'un contact prévu exprès. Si la prise de courant du réseau domestique n'est pas branchée à la terre, branchez l'appareil à une prise de terre à part, conformément aux normes en vigueur, en vous adressant à un technicien spécialisé.

Le fabricant decline toute responsabilité, si cette norme de prévention des accidents n'est pas respectée.

Cet-appareil est conforme aux Directives Communautaires suivantes:

• 87/308 CEE du 2.6.87 concernant la suppression des interfrences radio-électriques
• 73/23 CEE 19/02/73 (Basse Tension) et modifications successives;
• 89/336 CEE 03/05/89 (Compatible Electromagnétique) et modifications successives.

! Important:

L'appareil doit pouvoir être débranché du secteur; il est donc nécessaire que la fiche reste accessible une fois que l'installation est terminée.

Instructions pour l'encastrement Réversibilité des portes

L'appareil est livré avec l'ouverture à voite ou à gauche. Pour changer le sens ouverture de la porte suivez les indications dessous avant l'installation.

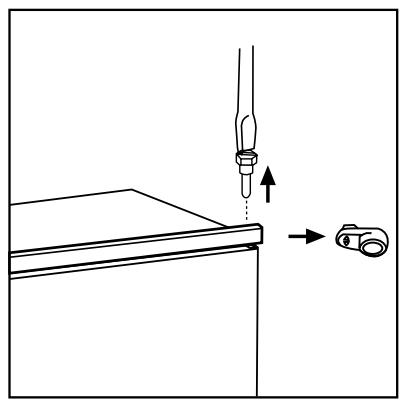

1. Dévissez le pivot supérieur et enlevez la charnière
2. Dégagez la porte supérieure

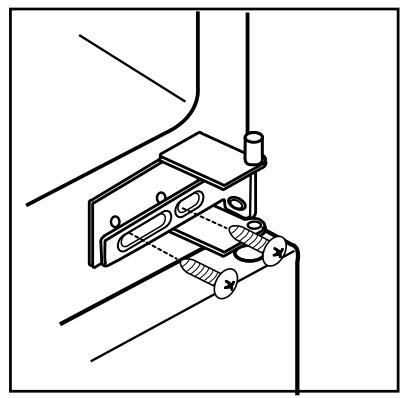

3. Dévissez la charnière intermédiaire et les équres et remontez-les sur le côté opposé

4. Remontez la porte supérieure, le pivot supérieur et la charnière sur le côté opposé

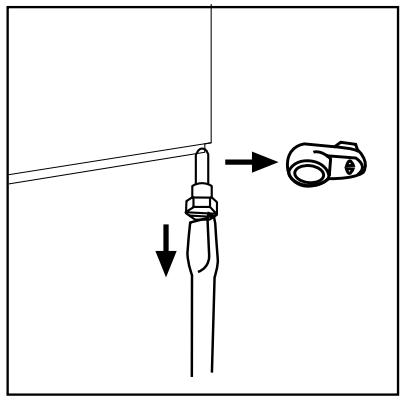

5. Dévissez le pivot inférieur et enlevez la charnière et remontez-les sur le côté opposé

Instructions pour l'encastrement

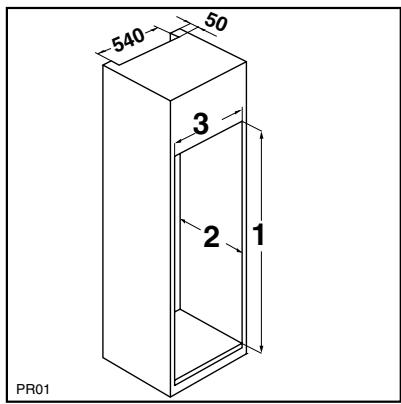

Dimensions de la niche

Hauteur (1) 1780 mm

Profondeur (2) 550 mm

Breite (3) 560 mm

Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans le Fig.

Attention: veillez à ne pas obstruer les ouvertures de ventilation.

Il est également nécessaire que la niche soit équipée d'un conduit d'areation ayant les mesures suivantes:

Profondeur 50 mm

Largeur 540 mm

Insérer l'appareil dans la niche en l'appuyant contre la paroi interieure, correspondant au côté d'ouverture de la porte, jusqu'à ce que le cache supérieur soit à fleur (1) et veiller à ce que la charnière du bas soit alignée sur la paroi du meuble (2).

Fixez l'appareil à l'aide des 4 vis livrées à cet effet.

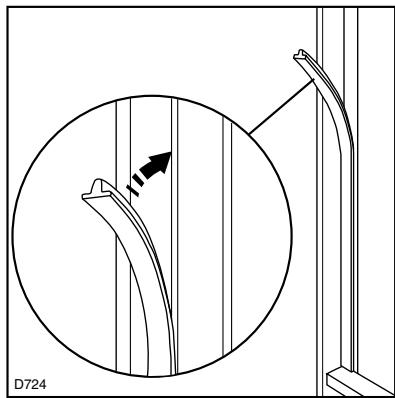

Appliquez le joint à pression, entre l'appareil et le meuble.

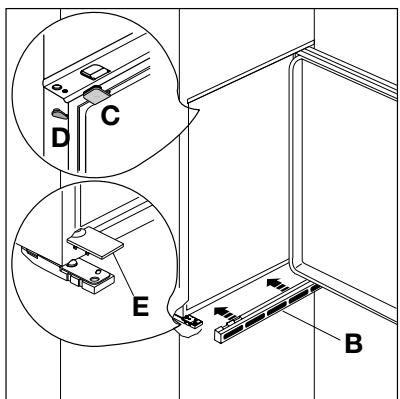

Appliquez les caches (C-D) sur les ailettes des butées et dans les trous des charnières.

Appliquez la grille d'aération (B) et le couvre-charnière (E).

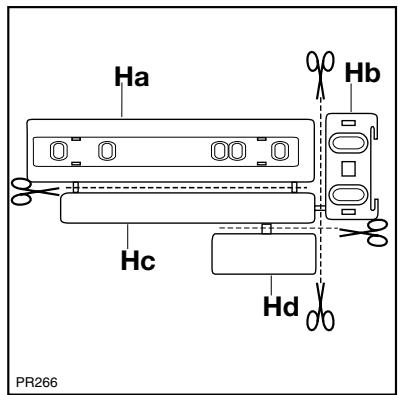

Déparer les pieces Ha, Hb, Hc, Hd comme l'indique de la figure.

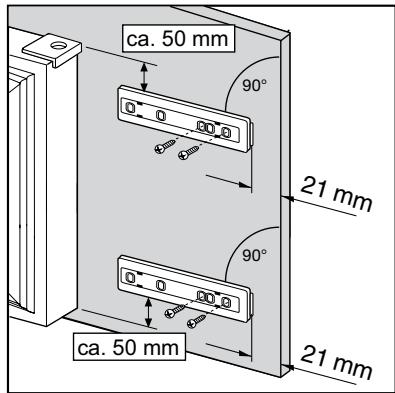

Poser la glissière (Ha) sur la partie interne de la porte du meuble dessus et dessous comme l'indique la figure et marquer la position des trous externes.
Après avoir pratiqué les trous, fixer la glissière avec les vis fournies.

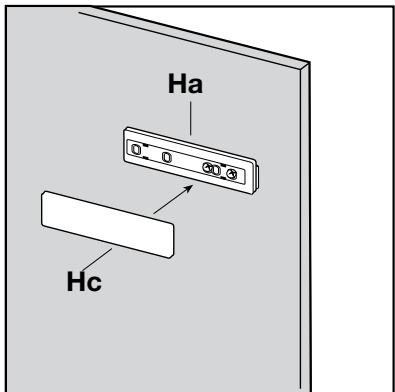

Fixer par encliquetage le couvercle (Hc) sur la glissière (Ha).

Ouvrir la porte de l'appareil et celle du meuble à 90^ environ. Introduire l'équerre (Hb) dans la glissière (Ha). Tenir ensemble la porte de l'appareil et celle du meuble et marquer la position des trous comme l'indique la figure.

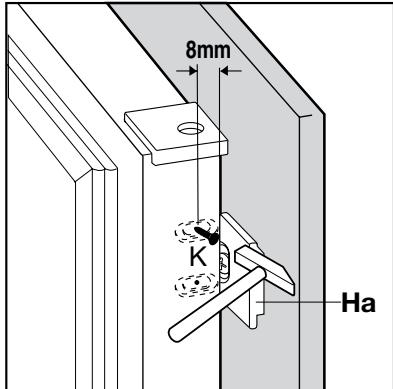

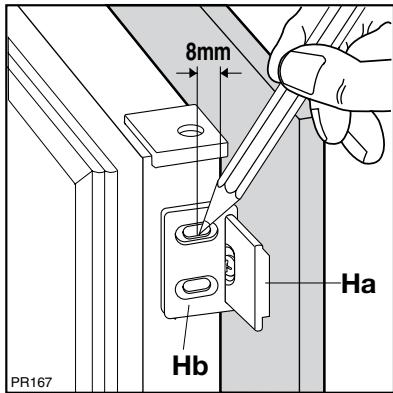

Enlever les équres et marquer à 8 mm du bord extérieur de la porte avec le clou (K).

Remetre l'équerre en place sur la glissière et fixer avec les vis fournies.

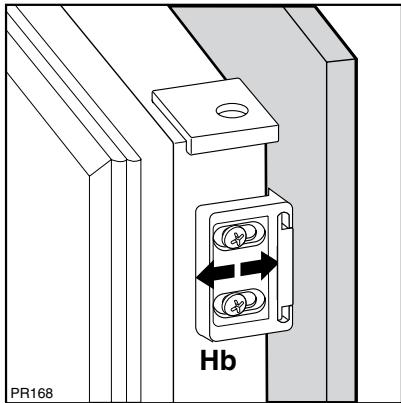

Pour effectuer l'eventuel alignement de la portedu meuble,utiliser le jeu des trous ovales.

A la fin des opérations, il est nécessaire de contröler que la porte de l'appareil se ferme parfaitement.

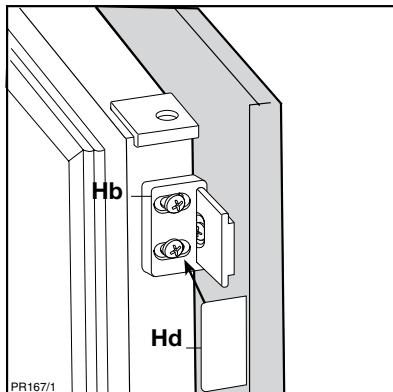

Fixer par encliquetage le couvercle (Hd) sur la glissiere (Hb).

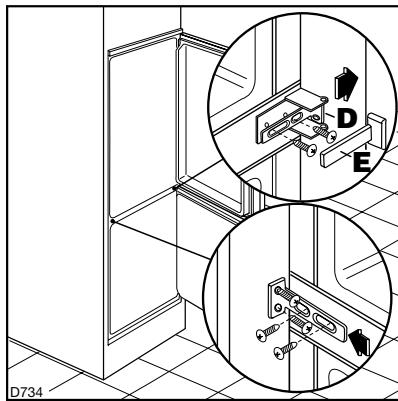

En cas de fixation latérale de l'appareil au meuble colonne, desserrez les vis des équcherres (D) et déplacez celles-ci d'après la Fig. Fixez à nouveau. Appliquez le couvercle(E).

La réversibilité des portes une fois effectuee, contrôle que les joints magnétiques adherent à la carrosserie. Si la température à l'intérieur de la piece est trop BASSE (en hiver, par exemple), il se peut que le joint n'adhere pas parfaitement. Dans ce cas, si on ne veut pas attendre que les joints reconnent leurs dimensions naturelles après un certain temps, on pourra accelerer ce processus en chauffant la partie interessée a I'aide d'un sèche-cheveux.
