Modulateur DVB-T Full HD

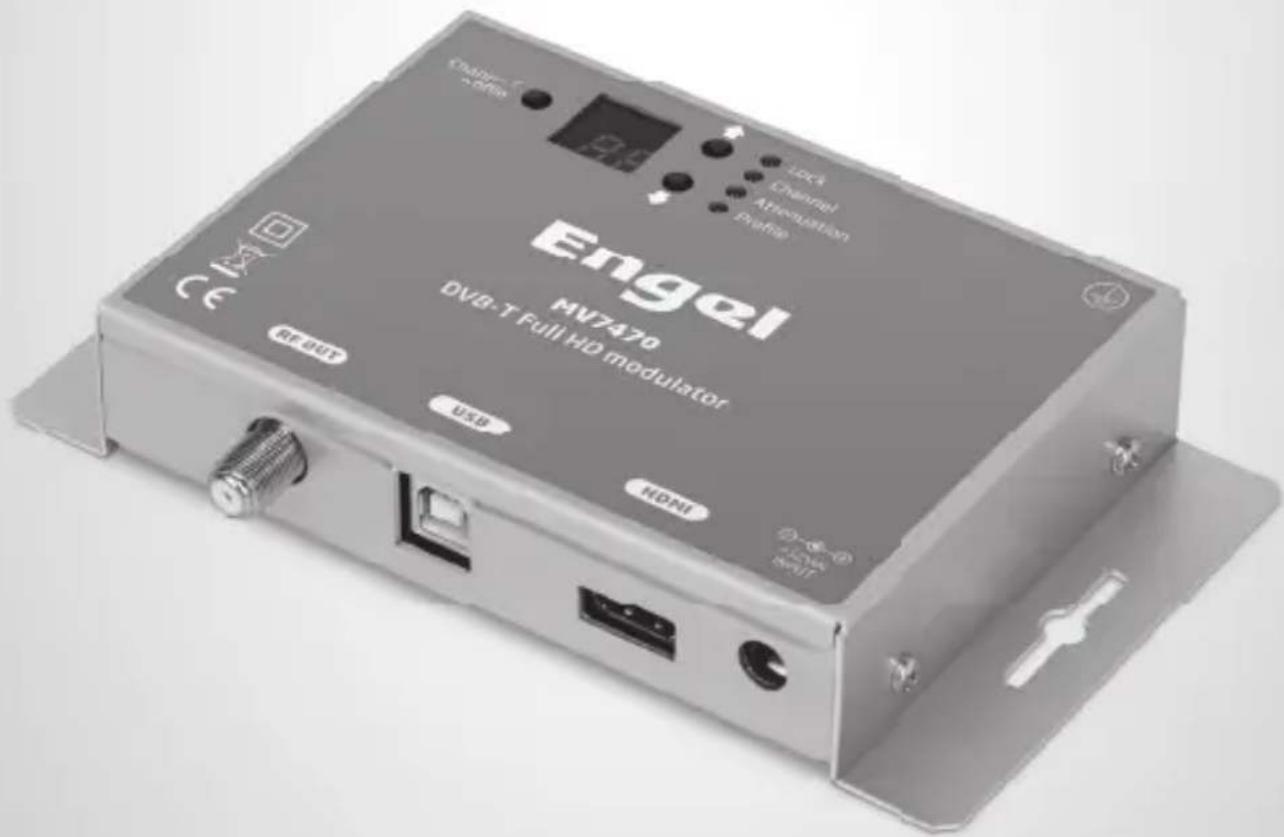

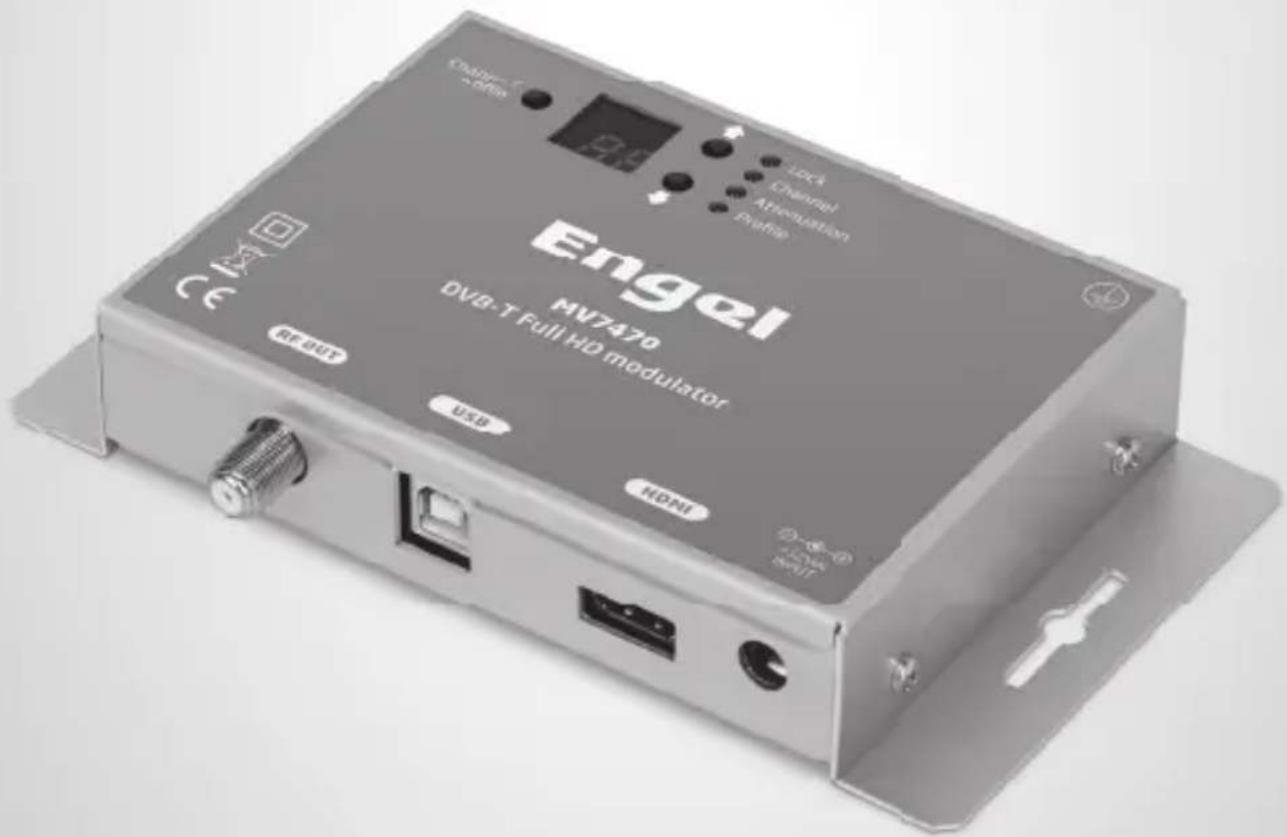

Engel MV7470 DVB-T Full HD modulator USB HDMI C162 REF OUT LED Channel Affibulation Profile Digital Radio

1- INFORMATIONS ET PRÉCAUTIONS DE SÉCURITÉ

LIRE LES CONSIGNES DE SÉCURITÉ CI-DESSOUS AVANT L'UTILISATION DE L'APPAREIL

ATTENTION

Les précautions de sécurité suivantes doivent être respectées afin d'éviter un incendie ou électrocution. Précautions de sécurité comprennent, mais ne sont pas limités à ce qui suit:

Alimentation / Cordon d'alimentation

• Utilisez l'appareil uniquement dans la plage de tension définie comme appropriée par le fabricant.
• Vérifiez régulièrement le connecteur d'alimentation et retirez saleté ou la poussière qui se sont accumulés.
• Utilisez uniquement le cordon d'alimentation fourni avec votre appareil.
• Ne pas faire fonctionner l'appareil ou brancher le cordon d'alimentation si celui-ci est cassé, fendu, ou endommagé.
• Ne placez pas le cordon d'alimentation près d'appareils de chauffage. Ne tirez pas et ne placer pas des objets lourds sur le produit. Gardez-le hors de portée des enfants.
• Assurez-vous que l'appareil est branché dans une prise correctement mise à la terre. Mise à la terre insuffisante peut causer une électrocution.
• Débranchez soigneusement toutes les prises en tirant sur la fiche et non sur le cordon. Assurez-vous que le commutateur d'alimentation de l'appareil est éteint avant de retirer le cordon de la prise.
• Débranchez le cordon d'alimentation lorsque l'appareil est inutilisé pendant de longues périodes ou pendant les orages.
• Ne pas raccorder l'appareil à une prise multiple pour éviter une surchauffe de la prise.

Démontage

- Cet appareil contient des pièces qui ne peuvent pas être réparés par l'utilisateur. Ne pas démonter ou tenter de réparer car cela annulera toutes les garanties. Prière de contacter le fabricant si vous rencontrez des problèmes avec votre appareil.

Eau / humidité

• Ne laissez pas l'appareil dans un endroit humide ou près de l'eau.
• Ne pas brancher / débrancher l'appareil avec les mains mouillées.

Feu

• Ne jamais placer une bougie ou d'une autre source de feu sur l'appareil car elles pourraient tomber et provoquer un incendie.
• Si le cordon d'alimentation ou le connecteur d'alimentation sont endommagés ou détruits, ou si il y a une perte soudaine de l'image en cours de fonctionnement, ou si vous remarquez une odeur étrange ou de fumée eteindre immediatement l'appareil, débrancher l'alimentation puis contacter les services techniques du fournisseur.

Installation / Stockage

• Cet appareil contient des pièces électroniques de haute précision. Pour garantir des performances optimales et éviter les dommages, ne le rangez pas dans un endroit où il peut recueillir la saleté, conduit, peluches, etc. Ne pas l'exposer à la chaleur ou le froid extrême (par exemple en plein soleil, à proximité d'un chauffage ou dans la voiture pendant le jour). Placez l'appareil dans un endroit sûr pour éviter les chutes.
• Avant de déplacer l'appareil, débranchez toujours tous les câbles d'abord.
• Lors de l'installation, assurez-vous que la prise est proche. En cas de dysfonctionnement, mettre l'appareil hors tension et débranchez le cordon d'alimentation. Lorsque l'appareil est inutilisé pendant une longue période, assurez-vous que le cordon d'alimentation est débranché.

Connection

- Avant de raccorder l'appareil à d'autres appareils électroniques, mettez toujours hors tension et débranchez tous les appareils.

Entretien

- Ne renversez pas de liquide sur l'appareil. Ne pas utiliser de diluants ou liquide volatil pour nettoyer l'appareil. Utilisez un chiffon doux légèrement humide et laissez l'appareil sécher complètement avant de l'utiliser à nouveau.

Manipulation

• N'introduisez pas votre doigt dans les ouvertures de l'appareil.
• Ne jamais mettre du papier, des pièces métalliques ou d'autres objets dans les ouvertures. Si vous soupçonnez qu'il y a des objets étrangers dans votre appareil, éteignez et débranchez le cordon d'alimentation. Contactez le service après ventes du fabricant.
• Ne pas marcher ou placer des objets lourds dessus de l'appareil. Pour éviter des dommages matériels, manipuler tous les boutons, connecteurs et commutateurs doucement.

2. INTRODUCTION

Félicitations pour l'achat du MV7470. Vous possédez maintenant un modulateur DVB-T HD de haute qualité. Pour tirer le meilleur parti de votre achat, prennez le temps de lire attentivement ce

3. INSTRUCTIONS

3.1 DESCRIPTION

Le MV7470 est un modulateur DVB-T "Home" de haute qualité qui accepte un HDMI et le converti en un canal RF DVB-T à sa sortie. Les excellentes qualités d'images (Full HD 1920*1080-30p) et de modulation (MER\~35dB) fait du MV7470 la solution idéale pour la distribution des signaux numériques SD/HD venant depuis, par ex., un lecteur DVD, un récepteur ou une caméra dans un réseau CATV utilisant la technologie DVB-T.

L'utilisateur a la possibilité de régler l'appareil soit en utilisant l'afficheur LED frontal et le clavier pour une installation rapide ou de le programmer avec le logiciel approprié livré avec le MV7470.

Enfin, le boîtier métallique de l'MV7470 fournit une excellente protection électromagnétique et mécanique permet une grande dissipation thermique.

3.2 CARACTÉRISTIQUES

• Haute qualité et performance
• Spectre RF Très propre
• MER: \~ 35dB
• Sortie RF : fréquences 174 ... 862 MHz
  • H.264 HD codeur 1-19Mbps
• Prise en charge HDCP (ON / OFF sélectionnable)
• Interface très conviviale pour une installation rapide
• Port USB pour la programmation avancée
• Alimentation externe

3.2.1 Fonctions de réinitialisation automatique et surveillance

Au cours du fonctionnement normal du MV7470, le processeur principal surveille toutes les parties internes, afin de contrôler que le dispositif fonctionne normalement. Dans le cas d'erreur ou d'une défaillance interne, le MV7470 déclenche immédiatement la procédure de récupération en réinitialisant l'appareil ou le dispositif. Enfin, des horloges de surveillance veillent à ce que l'appareil soit réinitialisé en cas de défaillance de l'alimentation secteur.

3.2.2 Boutons verrouillage mécanisme

Le MV7470 verrouille les touches après 5 minutes d'inactivité pour éviter des manœuvres accidentelles. Deux points rouges sur l'écran LED notifient à l'utilisateur que les touches sont verrouillées. Pour les déverrouiller, l'utilisateur doit appuyer simultanément sur les touches UP + DOWN pendant 5 secondes.

3.2.3 Atténuateur Numérique

Le MV7470 dispose d'un atténuateur numérique intégré. L'utilisateur est capable de choisir entre trois différents pas d'atténuation comme suit:

1. 0 dB atténuation (Niveau de sortie: 90dbμV) SSD affichera: "00"
2. 10 dB atténuation (Niveau de sortie: 80dbμV) SSD affichera: "10"
3. 25 dB atténuation (Niveau de sortie: 65dbμV) SSD affichera: "25"

3.2.4 Fonction HDCP ON/OFF

En appuyant sur le bouton "Canal / Profil" plus de 5sec l'utilisateur active la fonction HDCP ON/OFF. Le SSD affichera l'état comme suit:

1. H1 : Indiquant que le HDCP est ON
2. HO : Indiquant que le HDCP est OFF

En utilisant les boutons Haut/Bas, l'utilisateur est capable de sélectionner l'un des statuts ci-dessus pour activer/désactiver la fonction HDCP. Le MV7470 sortira de la fonctionnalité actuelle après avoir été inactif pendant plus de 2-3 secondes.

3.2.5 Port USB pour la programmation

Le MV7470 grâce à son port USB peut être programmé avec un PC et un logiciel approprié. Pour plus d'informations lire l'annexe A

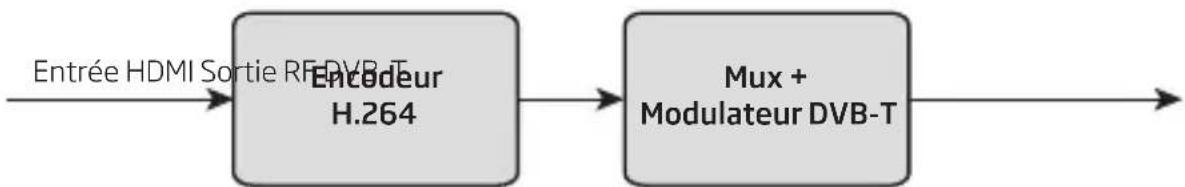

BLOCK DIAGRAM

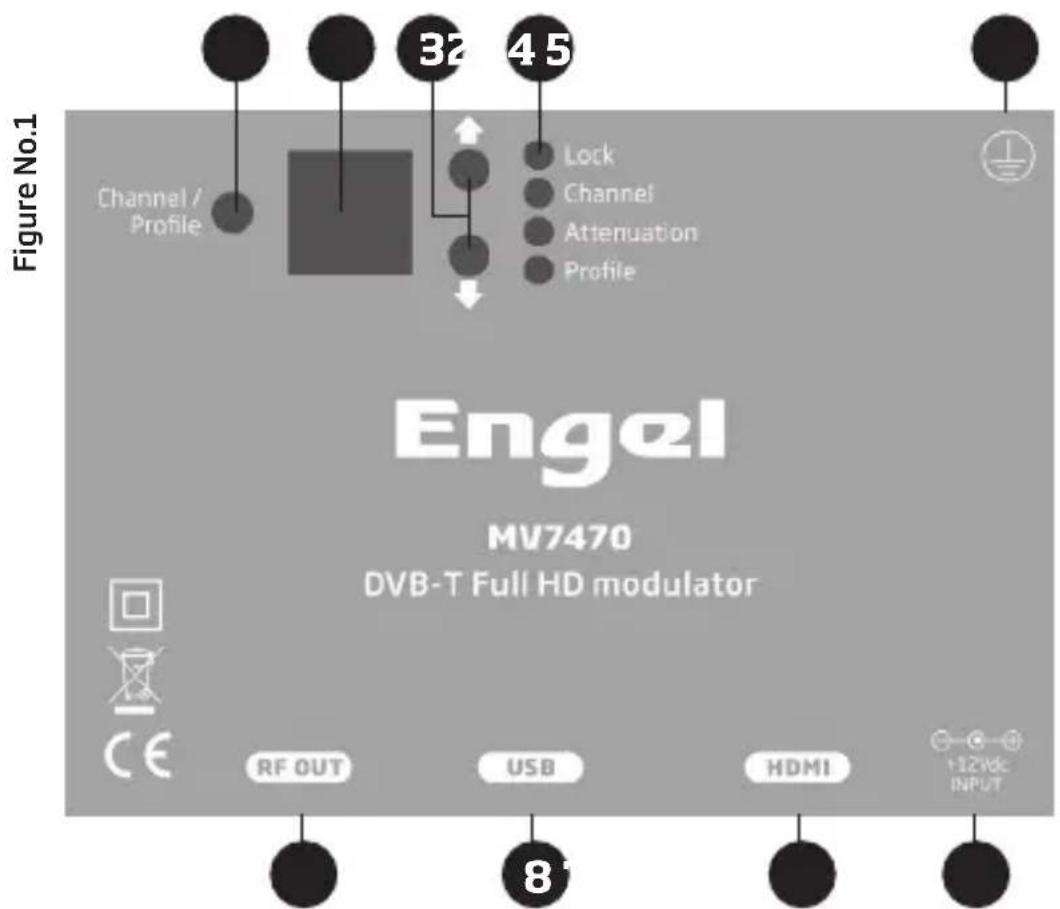

PANNEAU AVANT

1. Bouton selection Channel ou Profile
2. Écran LED
3. Boutons UP / DOWN
4. Indicateurs LED

a. Verrou: ON lorsque la communication HDMI a été établie
b. Canal: ON lorsque le mode "Canal" est sélectionné
c. Atténuation: ON lorsque le mode "Atténuateur" est sélectionné
d. Profil: ON lorsque le mode "Profil" est sélectionné

1. Connecteur de masse
2. Entrée alimentation +12VDC / 1A
3. Entrée HDMI
4. Entrée USB
5. Sortie RF-OUT

3.3 INSTALLATION

Le MV7470 peut être programmé de deux façons:

• Manuellement sur panneau frontal
• Programmé depuis un PC via le port USB

FR

3.3.1 Installation manuel sur panneau frontal

L'utilisateur peut installer plusieurs MV7470s très rapidement et facilement à l'aide de l'écran LED et des boutons de la face avant de l'appareil, en suivant les étapes ci-dessous:

1ère étape

Alimenter le MV7470 en connectant l'alimentation externe. Le MV7470 met 20-30secs pour se lancer. L'écran LED (n° 2 / Figure n° 1) affiche l'état d'initialisation.

2ème étape

Choisissez "mode Chanel" en appuyant sur le bouton Profil/ Channel (n° 1 / Figure n° 1) et la DEL "Channel" s'éclairera indiquent que le mode "Channel" est sélectionné.

3ème étape

Choisir le "Mode Atténuation" en appuyant sur le bouton Canal/Profil (n° 1 / Figure No.1) la DEL "Atténuation" s'éclairera indiquent que le mode "Atténuation" est sélectionné.

4ème étape

Choisissez mode "Profil" en appuyant sur le bouton Profil / Channel (n° 1 / Figure n° 1) et la DEL "Profil" s'éclairera indiquent que le mode "Profil" est sélectionné.

Gestion des "Profile"

Dans une installation tous les modulateurs (ou Mux) ont besoin d'avoir différentes valeurs de champs pour éviter les conflits lors de la recherche automatisée des chaînes sur les téléviseurs.

Program Name

Service ID

TS ID

Pour cette raison, l'utilisateur doit toujours sélectionner un autre numéro de profil dans chaque modulateur à partir du numéro # 1. Par exemple: pour installer trois modulateurs dans un réseau de distribution TV. Pour la 4eme étape nous allons entrer:

- Profil N° 1 pour le 1er modulateur

- Nom du programme DTV 1

- Service ID = 1

- TS ID = 2210

- Profil N° 2 pour le 2ème modulateur

- Nom du programme DTV 2

- Service ID = 2

- TS ID = 2211

- Profil N° 3 pour le 3ème modulateur

- Nom du programme DTV 3

- Service ID = 3

- TS ID = 2212

En conséquence, tous les modulateurs ci-dessus ont des valeurs différentes pour les différents champs.

Attention!!!

• Chaque fois que vous choisissez un autre numéro de "Profile" le MV7470 fera une réinitialisation complète qui prend 20-30 secondes.
• La programmation PC permet de régler des valeurs personnalisées pour chaque champ.
• Selon le format audio/vidéo de l'entrée HDMI, le passage en mode HDCP peut être nécessaire (section 3.2.4)

3.3.2 Installation à l'aide de l'interface USB

Le MV7470 possède un port USB pour une programmation avancée via PC. Pour plus d'informations voir l'annexe A.

4. CARACTÉRISTIQUES TECHNIQUES

Entrées

Type: 1 x HDMI

Connecteur: 1 x HDMI Type A

Video coding: MPEG-4 AVC/H.264

Profile: High profile 4.0

Résolution: 1920x1080-30p for HDMI / PAL 720x576@25fps

HDCP support: ON / OFF sélectionnable

Audio: HDMI & Mono/Stereo

Encodage Audio: MPEG2, ACC, AC3

Standard: MPEG-1 Layer II

Taux Audio : 64, 96, 128, 192, 256, 320, 384 kbps

Niveau: 0.5Vpp to 1.0Vpp réglable

Encodeur H.264

Standard: MPEG-4 AVC/H.264

Taux: 1 - 19 Mb/s Réglable

Paramètres réglables: Nom du Service, Service ID, Vidéo PID, Audio PID, PMT PID

Régénération Automatique: NIT,PAT,CAT,SDT, PMTs, EITs tables

Paramètres Réglables: TS ID, Original Network ID, Network ID, Provider Name

LCN: Oui

Largeur de bande: 5,6,7,8 MHz

Mode: 2K,8K

Fréquences de sortie: 174...862MHz

Niveau de Sortie: 90dbμV max.

Connecteur: 75Ω - F, femelle

Attenuateur de Sortie: 0...25dB

MER: 35dB (Typique)

Attenuation: >45dBc

Connecteurs: 1 x F - femelle

Interface de Programmation

Écran LED + Clavier, Port USB

Général

Température de Fonctionnement: 0 °C to 50 °C

Température de stockage: -10 °C to +70 °C

Humidité: Max 90%

Dimensions: 166 x 109,41 x 29,90 mm

Poids: 0.3Kg

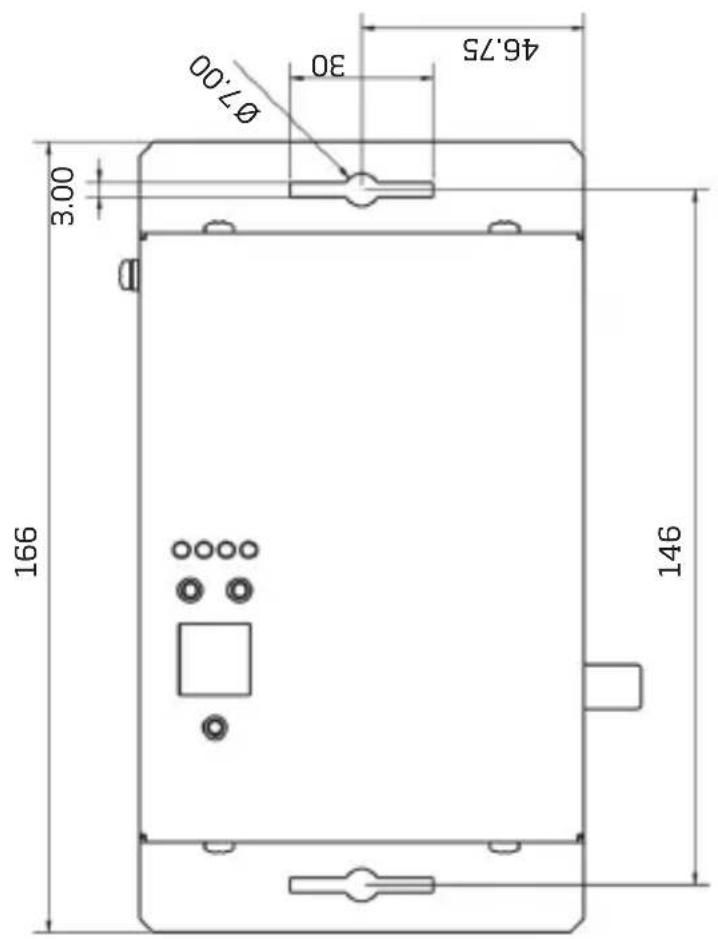

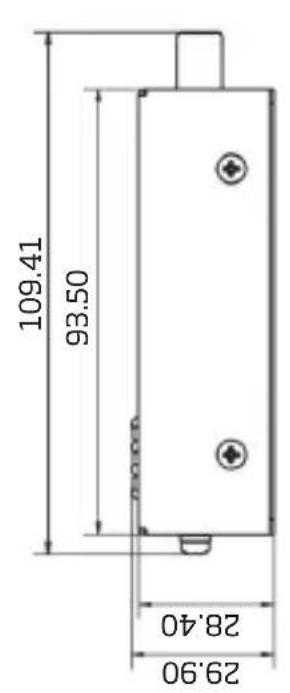

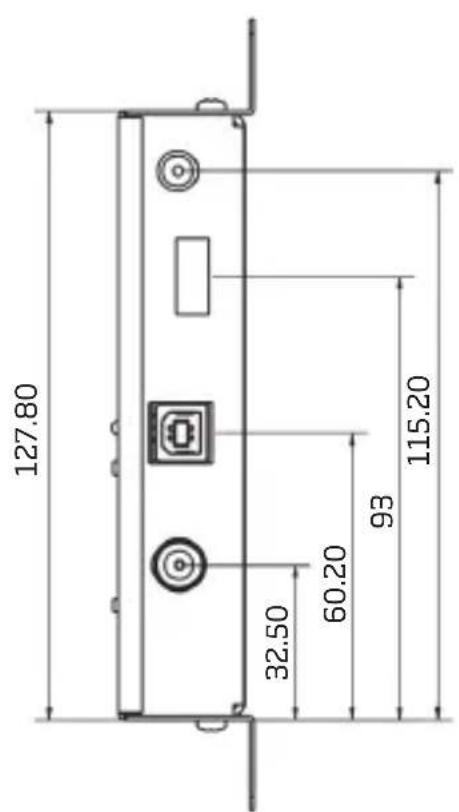

5. DIMENSIONS (mm)

109.41 93.50 28.40 29.90

EN681 EN700 WATIYAN MAYA EN523 圆心 1940 1941 1942 1943 1944 1945 1946 1947 1948 1949 1950 1951 1952 1953 1954 1955 1956 1957 1958 1959 1960 1961 1962 1963 1964 1965 1966 1967 1968 1969 1970 1971 1972 1973 1974 1975 1976 1977 1978 1979 1980 1981 1982 1983 1984 1985 1986 1987 1988 1989 1990 1991 1992 1993 1994 1995 1996 1997 1998 1999 2000

127.80 32.50 60.20 93 115.20

46.75 Ø7.00 30 3.00 166 146

ANNEXE A

Le MV7470 est programmable via le port USB avec le logiciel dédié (DVProbe.exe).

Le logiciel peut être téléchargé depuis www.engelaxil.com

Systèmes compatibles

• Windows XP (SP1 ou supérieur)
• Windows Vista
• Windows 7 (32 et 64 bits)
• Windows 8 (32 et 64 bits)
• Windows 10 (32 et 64 bits)

Installation

1. Insérez le CD fourni avec le MV7470 dans votre lecteur de CD-ROM.
2. Raccorder le MV7470 via le câble USB (A-mâle-mâle de type B) à votre PC.
3. Dans le cas où Windows ne peut pas installer les pilotes USB automatiquement lors l'installation du programme, définissez le chemin correct du dossier "USB Drivers", du CD qui contient les pilotes du MV7470.
4. Une fois que Windows a installé avec succès les pilotes USB du MV7470, un message pop-up apparaît pour vérifier ce processus.

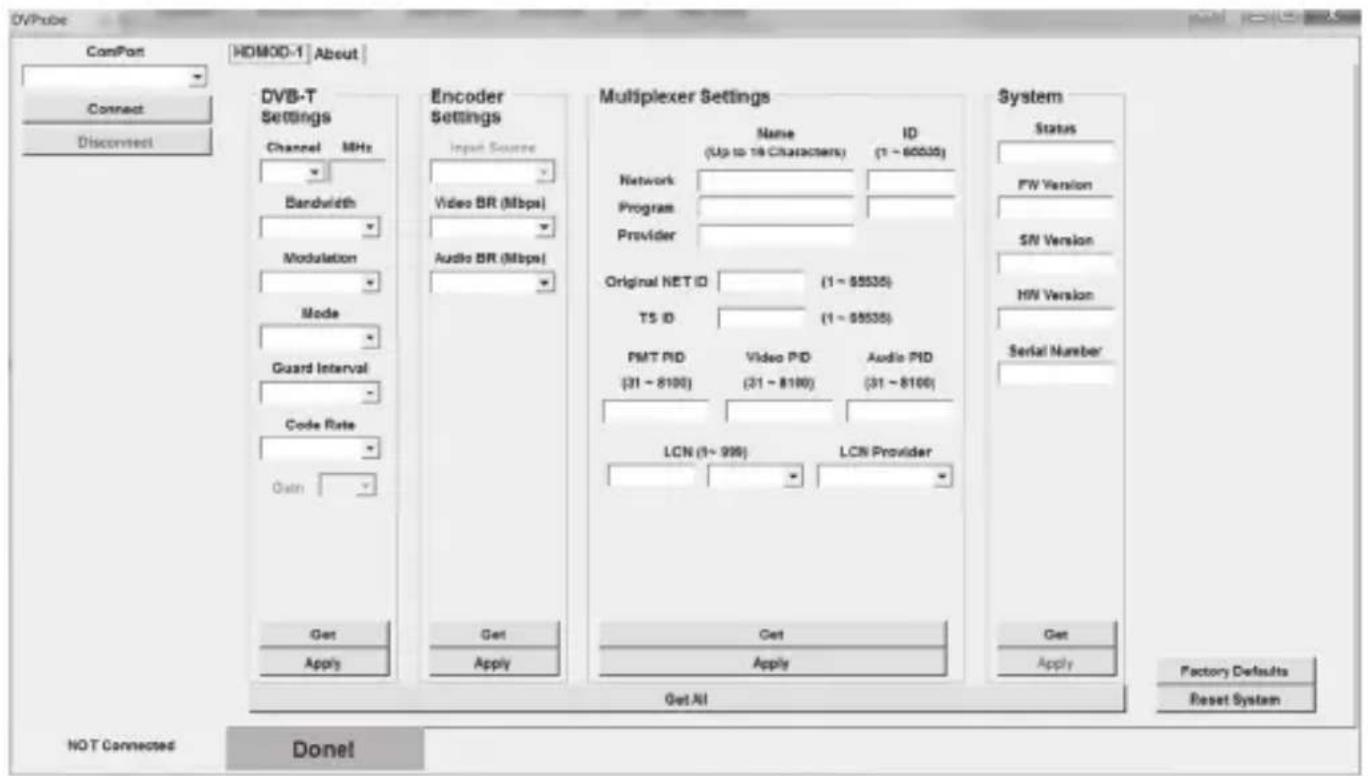

5. Exécutez le fichier DVProbe.exe et l'écran principal (Figure n° 2) ci-dessous apparaîtra:

DVPbox ComPort HOMOD-1 About Connect Disconnect DVB-T Settings Channel MHz Bandwidth Modulation Mode Guard Interval Code Rate Gain Encoder Settings Input Source Video BR (Mbps) Audio BR (Mbps) Multiplexer Settings Name ID (Up to 18 Characters) (1 - 60035) Network Program Provider Original NET ID (1 - $5535) TS ID (1 - $5535) PMT PID Video PID Audio PID (31 - 8100) (31 - 8100) (31 - 8100) LCN (1 - 999) LCN Provider Get Apply Get All System Status FW Version SN Version MW Version Serial Number Get Apply Factory Defaults Reset System NOT Connected Done! Get All

Figure No.2

Description du Logiciel

1. Dans la zone de liste déroulante "ComPort" choisissez le port USB approprié sur votre PC qui relie le MV7470 et appuyez sur "Connect". Pour le savoir, allez dans le Panneau de configuration de votre PC (System Manager/hardware/Device/Ports/USB Serial Port).
2. Une fois que le logiciel est correctement connecté à l'appareil, il téléchargera automatiquement tous les paramètres de la MV7470.

3. Le DVProbe se compose de quatre sous-catégories, comme décrit ci-dessous:

4. DVB-T Settings - Paramètres concernant la partie modulateur

5. Encoder Setting - Paramètres concernant l'encodeur H.264
6. Multiplexer settings - Paramètres concernant la partie multiplex
7. System - Paramètres concernant les informations système

1. DVB-T Settings

Dans cette catégorie, l'utilisateur peut régler les paramètres du modulateur RF de sortie:

1.1 Channel - chaînes de sortie (VHF: 5-12 et UHF: 21-69)
1.2 Bandwidth - largeur de bande
1.3 Constellation - Type Constellation
1,4 Modulation - Modulation
1.5 Guard Interval - Intervalle de Garde
1.6 Code Rate - Taux

2. Encoder Settings

Dans cette catégorie, l'utilisateur peut régler les paramètres de l'encodeur H.264:

2.1 Input source - Sélectionnez la source d'entrée prioritaire

2.2 Vidéo BR (Mpbs) - Réglez le débit vidéo

2.3 Audio BR (Kbps) - Réglez le débit audio

2.4 Encodage Audio - Sélectionner l'encodage audio

Dans cette catégorie, l'utilisateur peut régler les paramètres de multiplexage:

3.1 Network Name + ID - Saisissez le nom du réseau + Identifiant *

3.2 Program name + ID - Entrez le nom du programme + Identifiant

3.3 Provider Name - Entrez le nom de l'opérateur
3.4 Original Net ID - Réglez l'Identifiant réseau (0-65535) *
3.5 TS ID - Réglez l'Identifiant Transport Stream (0-65535) *
3.6 PID PMT - Réglez la valeur PID
3.7 Vidéo PID - Réglez la valeur PID vidéo
3.8 Audio PID - Réglez la valeur PID audio
3.9 LCN No - Réglez le numéro de LCN (1-999)

(doit être activé en premier)

3.10 LCN fournisseur - Réglez le fournisseur LCN

* TS ID doit toujours être différente entre les modulateurs DVB-T dans un même réseau.

ATTENTION!!!

- Les paramètres de modulation doivent être définis avec soins et dans le but d'avoir le débit de sortie désiré. Le débit de sortie (qui peut être calculée à partir des tableaux de l'annexe B) doit être égal ou supérieure à la somme totale du débit des codeurs.

Exemple: En supposant que nous choisissons les paramètres de modulation suivants;

Modulation: 8K

Constellation: 16-QAM

Taux : 5/6

Intervalle de garde: 1/32

Bande passante: 8MHz

Nous avons un débit de sortie de 20.107 Mbps selon l'annexe B.

Cela signifie que le débit doit être réglé de telle sorte que le débit total ne dépasse pas la limite 20.107 MBps, sinon interférences peuvent survenir.

Par exemple, la bonne sélection dans le cas de quatre encodeurs serait de régler chaque débit sur 5Mbps soit : 4 x 5 bps = 20Mbps <20.107MBps

4. Paramètres Système

Cette catégorie affiche les paramètres système:

4.1 Status - Présente l'état du modulateur (Idle ou Running)
4.2 FW Version - Version du Logiciel de l'UP
4.3 SW Version - Version du logiciel de l'DVProbe

4.4 HW Version - Version du matériel MV7470
4.5 Serial Number - Numéro de série de l'appareil

Boutons

• En appuyant sur le bouton "Get" dans une sous-catégorie, tous les paramètres de cette catégorie sont téléchargés à partir du modulateur.
• En appuyant sur le bouton "Apply" dans toute la sous-catégorie, tous les paramètres de cette catégorie sont téléchargés vers le modulateur.
• Le bouton "Factory Default" permet de restorer les réglages usine du modulateur.
• Le bouton "Reset System" réinitialise le modulateur.

ANNEXE B

Débits DVB-T (Mbit/s) pour une largeur de bande 8 MHz

Modulation Taux		Intervalle de Garde
		1/4 1/8 1/16 1/32
QPSK	1/2 4.976	5.529 5.855 6.032
	2/3 6.635	7.373 7.806 8.043
	3/4 7.465	8.294 8.782 9.048
	5/6 8.294	9.216 9.758 10.053
	7/8 8.709	9.676 10.246 10.556
16-QAM	1/2 9.953	11.059	11.709 12.064
	2/3	13.271 14.745	15.612 16.086
	3/4	14.929 16.588	17.564	18.096
	5/6	16.588	18.431	19.516 20.107
	7/8	17.418 19.353	20.491	21.112
64-QAM	1/2	14.929	16.588	17.564	18.096
	2/3	19.906 22.118	23.419	24.128
	3/4	22.394	24.882	26.346	27.144
	5/6	24.882	27.647	29.273	30.160
	7/8	26.126	29.029	30.737	31.668

Débits DVB-T (Mbit/s) pour une largeur de bande 7 MHz

Modulation Taux		Intervalle de Garde
		1/4 1/8 1/16 1/32
QPSK	1/2 4.354	4.838 5.123 5.278
	2/3 5.806	6.451 6.830 7.037
	3/4 6.532	7.257 7.684 7.917
	5/6 7.257	8.064 8.538 8.797
	7/8 7.620	8.467 8.965 9.237
16-QAM	1/2 8.709	9.676 10.246 10.556
	2/3 11.612	12.902 13.661 14.075
	3/4 13.063	14.515 15.369 15.834
	5/6 14.515	16.127 17.076 17.594
	7/8 15.240	16.934 17.930 18.473
64-QAM	1/2	13.063 14.515 15.369 15.834
	2/3	17.418 19.353 20.491 21.112
	3/4 19.595	21.772 23.053 23.751
	5/6	21.772 24.191 25.614		26.390
	7/8 22.861	25.401	26.895 27.710

Débits DVB-T (Mbit/s) pour une largeur de bande 6 MHz

Modulation Taux		Intervalle de Garde
		1/4 1/8 1/16 1/32
QPSK	1/2	3.732 4.147	4.391 4.524
	2/3 4.976	5.529 5.855 6.032
	3/4 5.599	6.221 6.587 6.786
	5/6 6.221	6.912 7.318 7.540
	7/8 6.532	7.257 7.684 7.917
16-QAM	1/2 7.465	8.294 8.782 9.048
	2/3 9.953	11.059 11.709 12.064
	3/4 11.197	12.441 13.173 13.572
	5/6 12.441	13.824 14.637 15.080
	7/8 13.063	14.515 15.369 15.834
64-QAM	1/2 11.197	12.441 13.193 13.572
	2/3 14.929	16.588 17.564 18.096
	3/4 16.796	18.662 19.760 20.358
	5/6 18.662	20.735 21.995 22.620
	7/8 19.595	21.772 23.053 23.751

MV7470

Modulatore DVB-T Full HD

Engel MV7470 DVB-T Full HD modulator USB HDMI C1X20 REF OUT LED Channel Affacuation Profile

1- INFORMAZIONI IMPORTANTI NORME DI SICUREZZA

LEGGERE LE SEGUENTI AVVERTENZE PRIMA DI USARE IL DISPOSITIVO

ATTENZIONE

Distributeur et représentant autorisé du fabricant:

Par la présente ENGEL SYSTEMS, S.L. déclare que ces appareils son conformes aux exigences essentielles et aux autres dispositions pertinentes de les directives 2006/95/EC (LVD), 2001/65/EU (RoHS) et 2004/108/EC (EMC)

Avec les normes ou autres documents normatifs:

Remarques concernant la protection de l'environnement:

Conformément à la directive européenne 2002/96/CE, et afin d'atteindre un certain nombre d'objectifs en matière de protection de l'environnement, les règles suivantes doivent être appliquées. Elles concernent les déchets d'équipement électriques et électroniques. Le pictogramme "picto" présent sur le produit, sonmanuel d'utilisation ou son emballage indique que le produit est soumis à cette réglementation. Le consommateur doit retourner le produit usager aux points de collecte prévus à cet effet. Il peut aussi le remettre à un revendeur. En permettant enfin lerecyclage des produits, le consommateur contribuera à la protection de notre environnement, C'est un acte écologique.
