S-DJ50X - Moniteur de studio PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur de studio
Marque	Pioneer
Modèle	S-DJ50X
Type d'enceinte	Active bi-ampli 2 voies
Amplification	Bi-amplifiée (BF et HF séparés)
Puissance ampli BF	30 W
Puissance ampli HF	15 W
Haut-parleur de graves	Cône en fibre d'aramide de 13 cm
Haut-parleur d'aigus	Dôme souple de 2,5 cm
Réponse en fréquence	50 Hz à 20 kHz
Impédance d'entrée	10 kΩ
Connecteurs d'entrée symétriques	XLR × 1, TRS (Jack 6,35 mm) × 1
Connecteurs d'entrée asymétriques	RCA × 1
Tensions supportées	100-120 V / 220-240 V, 50/60 Hz
Consommation électrique	100 W
Consommation en veille	0,5 W max.
Dimensions (L × H × P)	197 mm × 301 mm × 262 mm
Poids	6,5 kg
Matériau du caisson	MDF
Type de caisson	Bass-reflex avec gaine Event
Fonctions principales	Veille automatique, réglage niveau HF (-2 à +1 dB), témoin POWER, diffuseur de directivité
Accessoires fournis	Cordon d'alimentation, mode d'emploi, carte de garantie
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de produits chimiques
Sécurité	Espace de ventilation ≥ 30 cm autour ; fiche de terre ; ne pas exposer à l'eau ni aux flammes
Réparabilité	Confier toute réparation à un personnel qualifié ; fusible remplaçable par un technicien

FOIRE AUX QUESTIONS - S-DJ50X PIONEER

Que faire si l'enceinte ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché sur une prise secteur. Assurez-vous que le commutateur POWER à l'arrière est en position ON. Si le problème persiste, vérifiez le réglage du voltage selector (100-120V ou 220-240V) et le fusible.

Aucun son ne sort de l'enceinte, que vérifier ?

Vérifiez les connexions des câbles (XLR, TRS ou RCA) et qu'ils sont bien branchés. Augmentez le volume avec la molette LEVEL à l'arrière. Assurez-vous que la source audio est allumée et que son volume est réglé. Si la fonction veille automatique est activée, désactivez-la via le commutateur AUTO STANDBY.

Comment quitter le mode veille automatique ?

Désactivez le commutateur POWER à l'arrière, attendez quelques secondes, puis réactivez-le. Si le problème persiste, désactivez la fonction en mettant le commutateur AUTO STANDBY sur OFF. Si le signal d'entrée est trop faible, augmentez le volume de la source.

Le témoin POWER reste éteint, que faire ?

Vérifiez que l'enceinte est sous tension avec le commutateur POWER sur ON. Si la veille automatique est activée, le témoin s'éteint en mode veille. Essayez de désactiver AUTO STANDBY ou d'envoyer un signal audio plus fort pour sortir du mode veille.

Le son est distordu, comment y remédier ?

Réduisez le volume à l'aide de la molette LEVEL en tournant dans le sens inverse des aiguilles d'une montre. Vérifiez également le niveau de sortie de la source audio et abaissez-le si nécessaire. Évitez de saturer les entrées.

Comment régler le niveau des aigus ?

Utilisez la molette HF LEVEL ADJ à l'arrière de l'enceinte. Vous pouvez sélectionner entre -2 dB, -1 dB, 0 dB et +1 dB. Cela ajuste l'accentuation ou l'atténuation des hautes fréquences.

Puis-je utiliser les entrées XLR et RCA en même temps ?

Non, ne connectez pas simultanément les entrées XLR et TRS (symétriques) avec l'entrée RCA (asymétrique). Utilisez un seul type d'entrée à la fois. Les signaux des entrées XLR/TRS et RCA sont mélangés et affectent le niveau sonore.

Quelle est la meilleure façon d'installer les enceintes pour un son optimal ?

Placez les enceintes à hauteur d'oreilles, symétriquement par rapport à la position d'écoute, formant un angle de 60° (30° chacune). Orientez-les vers l'intérieur. Laissez au moins 30 cm d'espace libre autour de chaque enceinte pour la ventilation.

Quelle distance de ventilation est recommandée ?

Laissez au moins 30 cm au-dessus, derrière et sur les côtés de chaque enceinte pour assurer une dissipation correcte de la chaleur. Un espace insuffisant peut entraîner une surchauffe et des dommages.

Comment nettoyer l'enceinte ?

Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez jamais de produits chimiques, d'alcool ou de solvants. Assurez-vous que l'enceinte est débranchée avant le nettoyage. Ne laissez pas de liquide pénétrer dans les ouvertures.

MODE D'EMPLOI S-DJ50X PIONEER

Le site de support DJ de Pioneer indiqué ci-dessus propose une FAQ, des informations sur le logiciel et divers types d'informations et de services qui permettent une utilisation plus confortable de ce produit.

Nous vous remercions d'avoir acheté ce produit Pioneer.

Veuillez lire attentivement ce mode d'emploi de manière à pouvoir utiliser votre modèle correctement. Après avoir lu ces explications, conservez-les en lieu sûr pour éventuellement les consulter plus tard.

Attention

POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, NE PAS ENLEVER LE COUVERCLE (NI LE PANNEAU ARRÊRÉ). AUCUNE PIECE REPARABLE PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR. CONFIER TOUT ENTRETIEN À UN PERSONNEL QUALIFIÉ UNIQUEMENT.

D3-4-2-1-B1_Fr

Avertissement

Cet appareil n'est pas étanche. Pour éviter les risques d'incendie et de décharge électrique, ne placez près de lui un réseau rempli d'eau, tel qu'un vase ou un pot de fleurs, et ne l'exposez pas à des gouttes d'eau, des éclaboussures, de la pluie ou de l'humidité.

D3-4-2-1-3_A1_Fr

Avertissement

Pour éviter les risques d'incendie, ne place aucune flamme nue (telle qu'une bougie allumée) sur l'appareil.

D3-4-2-1-7a_A1_Fr

Precaution de ventilation

Lors de l'installation de l'appareil, veillez à laisser un espace suffisant autour de ses parois de manière à améliorer la dissipation de chaleur (au moins 30 cm sur le dessus, 30 cm à l'arrière et 30 cm de chaque côté).

Avertissement

Les fentes et ouvertures du coffret sont prévues pour la ventilation, pour assurer un fonctionnement stable de l'appareil et pour éviter sa surchauffe. Pour éviter les risques d'incendie, ne bouchez jamais les ouvertures et ne les recouvrez pas d'objets, tels que journaux, nappes ou rideaux, et n'utilisez pas l'appareil posé sur un tapis écais ou un lit.

D3-4-2-1-7b*_A1_Fr

Milieu de fonctionnement

Température et humidité du milieu de fonctionnement : De +5 °C à +35 °C (de +41 °F à +95 °F) ; Humidité relative inférieure à 85 % (orifices de ventilation non obstrués)

N'installez pas l'appareil dans un endroit mal ventilé ou un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle).

D3-4-2-1-7c*_A1_Fr

Avertissement

Cet appareil est muni d'une fiche de mise à la terre (masse) à trois fils. Comme la fiche présente une troisième broche (de terre), elle ne peut se brancher que sur une prise de courant, prévue pour une mise à la terre. Si vous n'arrivez pas à insérer la fiche dans la prise de courant, contactez un électricien qualifié pour faire remplacer la prise par une qui soit mise à la terre. N'annulez pas la fonction de sécurité que procure cette fiche de mise à la terre.

D3-4-2-1-6_A1_Fr

Attention

L'interrupteur POWER de cet appareil ne coupe pas complètement celui-ci de sa prise secteur. Comme le cordon d'alimentation fait office de dispositif de déconnexion du secteur, il devra être débranché au niveau de la prise secteur pour que l'appareil soit complètement hors tension. Par conséquent, veillez à installer l'appareil de telle manière que son cordon d'alimentation puisse être facilement débranché de la prise secteur en cas d'accident. Pour éviter tout risque d'incendie, le cordon d'alimentation sera débranché au niveau de la prise secteur si vous prévoyez une période prolongée de non-utilisation (par exemple avant un départ en vacances).

D3-4-2-2a*A1Fr

Ce produit est destiné à une utilisation domestique générale. Toute panne due à une utilisation autre qu'à des fins privées (comme une utilisation à des fins commerciales dans un restaurant, dans un autocar ou sur un bateau) et qui nécessite une réparation sera aux frais du client, même pendant la période de garantie.

K041_A1_Fr

Ne fixez pas ces enceintes sur une paroi ou au plafond car leur chute pourrait causer des blessures. SGK007*A1_Fr

Note importante sur le cable d'alimentation

Tenir le câble d'alimentation par la fiche. Ne pas débrancher la prise en tirant sur le câble et ne pas toucher le câble avec les mains mouillées. Cela risque de provoquer un court-circuit ou un choc électrique. Ne pas poser l'appareil ou un meuble sur le câble. Ne pas pincer le câble. Ne pas faire de nœud avec le câble ou l'attacher à d'autres câbles. Les câbles d'alimentation doivent être posés de façon à ne pas être écrasés. Un câble abîmé peut provoquer un risque d'incendie ou un choc électrique. Vérifier le câble d'alimentation de temps en temps. Contacter le service après-vente PIONEER le plus proche ou le revendeur pour un remplacement.

S002*A1Fr

Les habitants des états membres de l'UE, de Suisse et de Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux centres de collecte agréés ou à un détaillant (si vous rachetez un appareil similaire neuf).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser de vos appareils.

Vous garantissez ainsi que les appareils dont vous vous débarrassez sont correctement récupérés, traités et recyclés et préviendrez de cette façon les impacts néfastes possibles sur l'environnement et la santé humaine.

K058b_A1_Fr

Caractéristiques principales

Design optimisant la directivité et la spatialité du son.

Cone fibre d'aramide léger et extrêmement rigide afin d'offrir une réponse optimale des basses.

Rainures sur la gaine bass-reflex améliorant la circulation de l'air et permettant de réduire la perte de performances en matière de reproduction des basses.

Confirmation de tous les accessoires

Cordon d'alimentation (1) Mode d'emploi (ce document)

• Carte de garantie

Éléments du panneau avant

1 Haut-parleur d'aigus à dôme souple haute résolution de 1 pouce 2 Éclairage (indicateur POWER)

S'allume suivant si l'appareil est sous tension ou hors tension. L'indicateur ne s'allume pas lorsque les enceintes sont en mode Veille.

3 Diffuseur

Améliore la directivité et la diffusion des sons de haute fréquence.

4 Haut-parleur de graves en fibres d'aramide

Cône léger et extrêmement rigide afin d'offrir une réponse optimale des basses.

Gaine bass-reflex Event

Régule la circulation de l'air dans la gaine bass-reflex afin d'émettre des sons de basse fréquence plus puissants avec très peu de perte sonore.

Éléments du panneau arrêté

L'illustration représentée le S-DJ50X.

1 Molette LEVEL

Permet de régler le niveau sonore (volume).

2 Molette HF LEVEL ADJ

Permet de régler les niveaux de haute fréquence. Vous pouvez sélectionner entre -2dB, -1dB, 0dB et 1dB.

3 Commutateur AUTO standby

Permet d'activer ou de désactiver la fonction de veille automatique.

Lorsque la fonction de veille automatique est activée, les enceintes passent automatiquement en mode Veille si chaque signal d'entrée n'est pas reçu pendant un certain temps (environ 25 minutes) afin de réduire la consommation électrique. Lorsqu'un signal d'entrée est reçu alors que les enceintes sont en mode Veille, les enceintes quitteront automatiquement le mode Veille.

• L'éclairage (indicateur POWER) sur le panneau avant s'éteint lorsque les enceintes sont en mode Veille.
• Si la puissance du signal d'entrée est en dessous un certain niveau, les enceintes ne quitteront pas automatiquement le mode Veille. Dans ce cas, désactiver le commutateur [AUTO STANDBY] pour utiliser les enceintes.
• Pour forcer les enceintes à quitter le mode Veille, désactivez le commutateur [POWER] sur le panneau arrière, puis réactivez-le après quelques secondes.

4 Connecteur XLR INPUT

Connecteur d'entrée symétrique de type XLR. L'agencement des broches du connecteur est comme suit: N° 1 Masse, N° 2 Point chaud et N° 3 Point froid.

5 Jack TRS INPUT

Prise casque d'entrée symétrique.

Attention

Ne connectez pas simultanément au connecteur XLR INPUT et au jack TRS INPUT.

6 Jack RCA INPUT

Prises d'entrée asymétriques de type à broche RCA.

7 Commutateur POWER

Permet de mettre sous tension ou hors tension.

Attention

Avant de mettre l'appareil sous tension, vérifiez que le commutateur [VOLTAGE SELECTOR] est réglé sur la tension appropriée au pays ou à la région où les enceintes sont utilisées. Si le commutateur [VOLTAGE SELECTOR] n'est pas correctement réglé, contactez un service d'entretien agréé par Pioneer et demandez à changer la tension réglée et à replacer le fusible. Un fusible ayant un réglage de tension approprié est installé dans le produit au moment de l'expédition. S'il est nécessaire de changer le réglage de la tension, le fusible doit être remplacé.

8 Commutateur voltage selector

Ce commutateur est utilisé pour sélectionner les règles de la tension appropriée en fonction du pays/de la région d'utilisation. Il ne doit pas être utilisé directement par le client.

9 ACIN

Branchez le cordon d'alimentation fourni comme accessoire ici et sur une prise secteur. Ne branchez pas le cordon d'alimentation avant que toutes les autres connexions ne soient terminées. Utilisez uniquement le cordon d'alimentation fourni comme accessoire.

Méthode d'installation

Les sons reproduits par les enceintes sont influencés délicatement par les conditions du local d'écoute. Pour bénéficier d'un environnement d'écoute optimal, réfléchissez bien aux conditions de l'emplacement avant de commencer l'installation proprement dite.

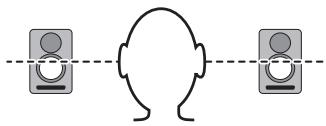

• Installez les haut-parleurs à hauteur des oreilles.

• Pour obtenir un effet stéreo naturel, les enceintes gauche et droite doivent être installées à des points symétriques et équidistants de la position d'écoute.
• Idéalement parlant, les enceintes doivent être placées à un angle de par rapport à la position d'écoute (formant ensemble un angle de ) et orientées vers l'intérieur et la position d'écoute.

Attention

Pour garantir un refroidissement adéquat, laissez suffisamment d'espace entre les enceintes et les parois adjacentes ou d'autres composants (au moins 30 cm au-dessus, derrière et sur les deux côtés de chaque enceinte). Un espace insuffisant entre les enceintes et les parois ou les autres composants peut provoquer une hausse de la température interne, ce qui entraînerait un mauvais fonctionnement, voire des dégâts.

Connexions

• Avant d'effectuer ou de changer les connexions, coupez toujours l'alimentation et débranchez le cordon d'alimentation au niveau de la prise du secteur.
• Veillez également à lire les explications relatives aux autres composants auxquels ces enceintes seront raccordées.
• Ne branchez pas le cordon d'alimentation avant que toutes les autres connexions ne soient terminées.

Utilisez uniquement le cordon d'alimentation fourni comme accessoire. - Ne connectez pas simultanément au connecteur XLR INPUT et au jack TRS INPUT. Assurez-vous que le niveau sonore est réglé sur un niveau approprié car les signaux d'entrée vers le connecteur XLR INPUT (ou le jack TRS INPUT) et le jack RCA INPUT seront entrelacés, affectant le niveau sonore.

Guide de dépannage

• En présence d'une défaillance apparente de cet appareil, vérifiez les points suivants. Examinez aussi les autres composants raccordés à cet appareil. Si le problème subsiste, consultez votre revendeur pour les réparations éventuelles.
• Dans certains cas, il arrive que l'appareil ne fonctionne pas correctement à cause de l'électricité statique ou d'autres circonstances externes. Dans ce cas, débranchez le cordon d'alimentation et attendez au moins 5 minutes, puis rebranchez le cordon et vérifiez si l'appareil fonctionne correctement.

Symptôme	Points à vérifier	Solution
Pas d'alimentation	Le cordon d'alimentation est-il correctement branché?	Branchez le cordon d'alimentation sur une prise secteur.
Aucun son, ou seulement un son très faible, ne provient des apparèils audio raccordés.	L'appareil audio raccordé est-il régle correctement ?	Réglez correctement l'entrée externe et le volume sonore de l'appareil.
	Le cable de connexion est-il correctement branché ?	Branchez correctement les cables.
	Les connecteurs ou les fiches sont-ils sales ?	Nettoyez les connecteurs et les fiches avant leur branchement.
	Le volume sonore est-il correctement réglé ?	Tournez la molette [LEVEL] sur le panneau arrêté dans le sens des aiguilles d'une montre et augmentez le volume.
	L'appareil est-il sous tension ?	Activez le commutateur [POWER] sur le panneau arrêté.
	La fonction de veille automatique est-elle activée ?	Désactivez le commutateur [POWER] sur le panneau arrêté, attendez quelques secondes, puis réactivé-le.
L'éclairage (indicateur POWER) resté étant.	L'appareil est-il sous tension ?	Activez le commutateur [POWER] sur le panneau arrêté.
	La fonction de veille automatique est-elle activée ?	Désactivez le commutateur [POWER] sur le panneau arrêté, attendez quelques secondes, puis réactivé-le.
Les enceintes ne quittent pas le mode Veille (elles ne se rallument pas).	Le niveau du signal d'entrée est-il faible ?	Augmentez le niveau du signal d'entrée.
		Désactivez le commutateur [AUTO STANDBY] pour désactiver la fonction de veille automatique.
Le son est distordu.	Le volume sonore est-il régle correctement ?	Tournez lentement la molette [LEVEL] sur le panneau arrêté dans le sens inverse des aiguilles d'une montre et baissez le volume.
	Le niveau de sortie de l'appareil audio raccordé est-il correctement réglé ?	Ajustez correctement le niveau de sortie de l'appareil audio raccordé.
Rétroaction sonore (sifflement continu)	Le volume sonore est-il correctement réglé ?	Tournez lentement la molette [LEVEL] sur le panneau arrêté dans le sens inverse des aiguilles d'une montre et baissez le volume.

Marques commerciales

• Pioneer est une marque déposée de PIONEER CORPORATION. Les autres noms de sociétés et noms de produits listés sont des marques commerciales déposées ou marques commerciales de leur propriété respective.

\section*{Caractéristiques techniques}

	S-DJ50X/S-DJ50X-W	S-DJ60X	S-DJ80X
Type	Enceinte active bi-ampli 2 voies
Amplificateur
Amplificateur BF	30 W	50 W	70 W
Amplificateur HF	15 W	20 W	20 W
Connecteurs d'entrée(entrée symétrique)	XLR × 1, TRS (casque 1/4 pouce) × 1
Connecteurs d'entrée(entrée asymétrique)	RCA × 1
Impédance	10 kΩ
Enceinte
Caisson	Bass-reflex
Matériau du caisson	MDF
Haut-parleur de graves(pilote de basse fréquence)	Côte de 13 cm	Côte de 15 cm	Côte de 20 cm
Haut-parleur d'aigus(pilote de haute fréquence)	Dôme souple de 2,5 cm
Réponse en lecture	de 50 Hz à 20 kHz	de 45 Hz à 20 kHz	de 40 Hz à 20 kHz
Bloc d'alimentation / autres
Tensions prises en charge	Conversion 100 V à 120 V (50 Hz à 60 Hz) / 220 V à 240 V (50 Hz à 60 Hz)
Consommation électriche	100 W	140 W	160 W
Consommation électriche en modeVeille	0,5 W max.
Dimensions extérieures L × H × P	197 mm × 301 mm × 262 mm	228 mm × 342 mm × 295 mm	276 mm × 401 mm × 315 mm
Poids	6,5 kg	8,5 kg	11,8 kg

Les caractéristiques et la présentation peuvent être modifiées sans avis à fin d'amélioration. © 2013 PIONEER CORPORATION. Tous droits de reproduction et de traduction réservés.
