MODE D'EMPLOI PDK-1011 PIONEER

PDK-1011

Nous vous remercions d'avoir procédé à l'achat d'un produit Pioneer.

Veuillez lire attentivement ce Mode d'emploi pour savoir comment opérer correctement et en toute sécurité votre modèle.

Nous vous conseillons de conserver soigneusement le Mode d'emploi dans un endroit sûr et à proximité afin de pouvoir vous y référer le cas échéant.

Installation

• Veuillez consulter votre revendeur si vous rencontrez des difficultés lors de l'installation.
• Pioneer n'assumera aucune responsabilité pour tout dommage résultant d'une installation incorrecte, d'une utilisation incorrecte, une modification de ce produit ou encore de désastres naturels.

Table des matières

Attention 9

Vérification des pièces contenues dans le carton

d'emballage 10

Assemblage du support 10

Installation et fixation de l'écran

d'affichage plasma 11

Installation du produit sur une étagère, etc. 12

Préparation des câbles 13

Prévenir le basculement et la chute de l'équipement... 14

Démontage de l'écran plasma du support 14

Spécificités 15

Diagramme indiquant les dimensions 15

Attention

Ce symbole indique un danger ou une pratique dangereuse risquant de compromettre la sécurité qui peut provoquer des blessures ou des dégâts matériels.

Attention

Ce produit est un support de couverture de table unconqu exclusivement pour les écrans d'affichage plasma fabriqué par Pioneer : PRO-1110HD / PRO-910HD. Veuillez noter que ce produit n'a pas été conçu pour être utilisé avec d'autres équipements. Pour de plus amples informations, veuillez contacter le vendeur ou vous avez acheté votre écran d'affichage.

Veuillez ne pas installer le produit d'une manière autre que celle spécifiée ou modifier ce dernier. En outre, veuillez ne pas utiliser ce support pour un écran d'affichage plasma autre que ceux pour lesquels il a été conçu et ni le modifier ou l'utiliser à des fins autres que celles pour lesquelles il a été conçu.

Une installation incorpore est extrêmement dangereuse car celle-ci peut provoquer le basculement du support ou un autre accident.

Emplacement d'installation

• Sélectionner un emplacement qui est assez solide pour supporter le poids du support et de l'écran d'affichage.
• S'assurer que l'emplacement d'installation est bien plat et à niveau et prendre toutes les précautions utiles et indispensables lors de l'installation du support afin de veiller à ce que le poids soit bien uniformément réparti.
• Ne pas installer le support à l'extérieur, à proximité d'une source thermale ou sur la plage.
• Ne pas installer le support à un endroit où il pourrait être soumis à des chocs ou à des vibrations.

Assemblage et installation

• Assembler le support conformément aux instructions concernant l'assemblage et fixer solidement toutes les vis aux endroits prévus à cet effet. On a constaté des cas où des accidents imprévus sont survenus (endommagement de l'équipement, chute, etc.) après l'installation de l'écran d'affichage parce que le support n'avait pas été installé comme indiqué dans les instructions.
• L'écran d'affichage doit toujours être installé au moins par deux personnes afin de veiller à ce qu'il soit installé en toute sécurité.
• Avant de procéder à l'installation, mettre l'écran ainsi que les équipements périphériques hors tension en coupant l'alimentation, puis retirer la prise du câble d'alimentation électrique de la prise femelle murale.

Cet article peut effectuer une rotation vers la gauche ou vers la droite. Veuillez ne pas placer d'objets à l'intérieur de la plaque de rotation de cet article de telle sorte que durant une utilisation habituelle ou lorsqu'on le fait tourner, il ne dépasse pas de l'étagère ou de l'emplacement sur lequel il a été installé. Si on n'observe pas cette précaution, il existe un risque d'accidents imprévus comme un endommagement de l'équipement ou une chute (Voir page 12).

Il convient de prévenir les accidents causés par la chute du produit en prenant des mesures fiables pour éviter le basculement et la chute (Voir page 14).

Vérification des pièces contenues dans le carton d'emballage

Procéder à cette vérification afin de vous assurer que vous possédez bien toutes les pièces en questions avant de procéder à l'assemblage et à l'installation du support.

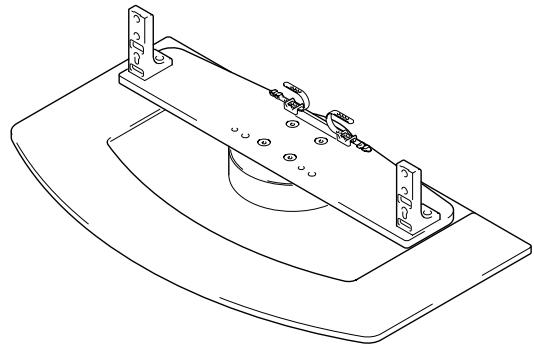

• Support de couverture de table x 1 unité

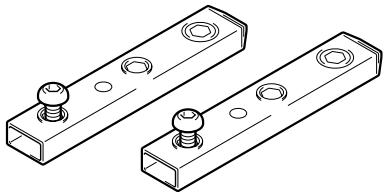

• Colonnes de support x 2 unités

• Vis d'installation ① (M8 x 20 mm : argent) x 2 unités

• Vis d'installation ② (M8 x 30 mm : noir) x 2 unités
• Vis d'installation ③ (M8 x 40 mm : noir) x 2 unités

• Clé hexagonale (à six pans) x 1 unité (Taille en diagonale : 5 mm)

Mode d'emploi (ce document) x 1 exemplaire

Remarques

• Toujours assembler le support sur une table bien plane, etc.
• Introduire les vis à la verticale et ne pas serrer les vis plus qu'il est nécessaire.

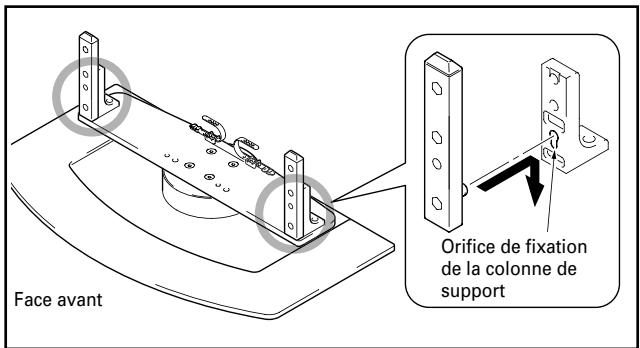

Fixation des colonnes de support au support.

Insérer la tête de la vis dans la colonne de support à l'intérieur de l'orifice réservé à la colonne de support dans le support et faire glisser ensuite vers le bas.

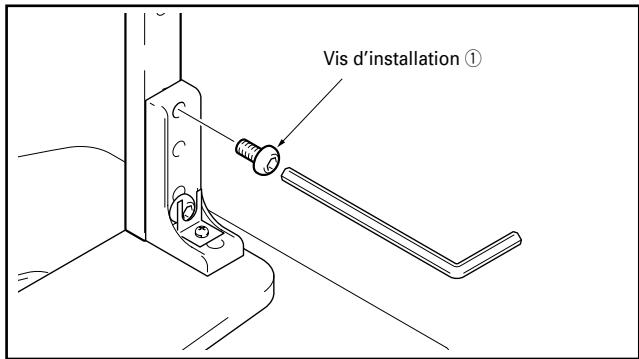

2 Fixer la colonne de support au support avec les vis d'installation ① sur le côté gauche et sur le côté droit du support.

Veuillez utiliser la clé hexagonale jointe pour visser à la verticale les vis dans l'orifice supérieur à partir de l'arrière.

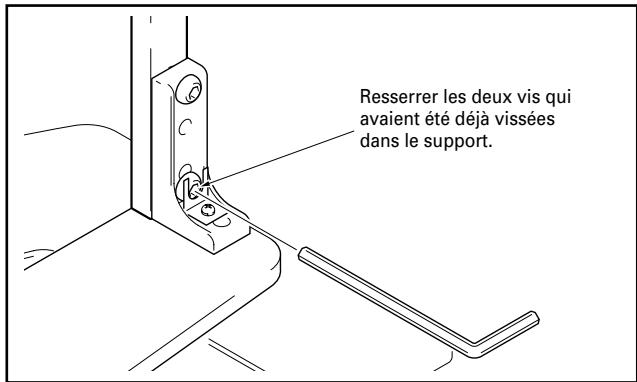

3 Bien serrer à fond les vis d'installation sur le côté gauche et sur le côté droit du support qui avaient été légèrement vissés dans le support.

Veuillez utiliser la clé hexagonale jointe pour bien visser à fond les vis d'installation sur le côte gauche et sur le côte droit du support qui avaient été légèrement vissés dans le support.

4 Revoir que les vis d'installation sont bien visées à fond.

Le poids d'un écran plasma de 50 pouces est d'environ 40 kg, et celui d'un modèle de 43 pouces d'environ 30 kg. Ils n'ont pas de profondeur et sont instables.

Atte

Remarques

• Toujours assembler l'écran plasma sur une surface table bien plane et stable.
• Introduire les vis à la verticale et ne pas serrer les vis plus qu'il est nécessaire.

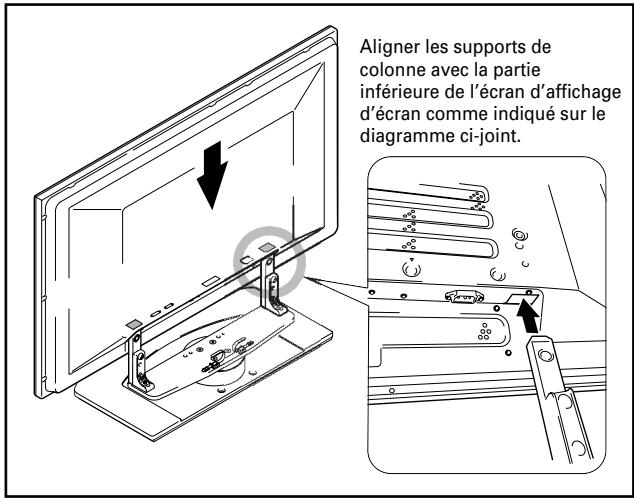

1 Installation de l'écran plasma sur le support.

Placer les colonnes de support du support dans les fentes au centre de la partie inférieure puis les insérer lentement et directement dans les fentes. Veillez très soignement à ne pas insérer les colonnes de support du support dans une quelconque partie de l'écran d'affichage plasma autres que les fentes prévues à cet effet. Veuillez noter que si vous faites cela vous risquez d'endommager l'écran d'affichage ou les entrées ou encore le support.

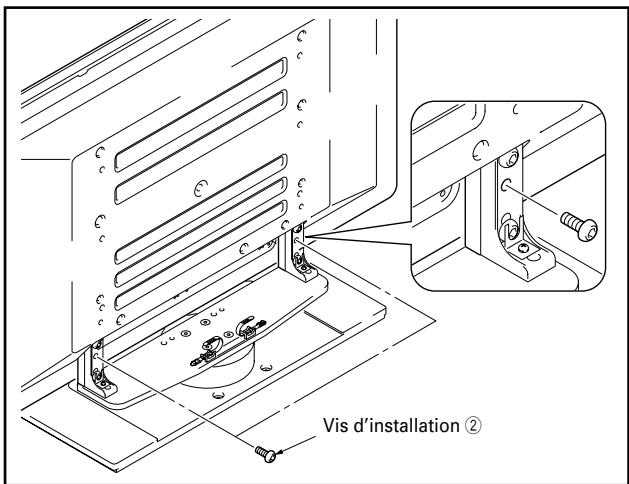

2 Fixer solidement l'écran d'affichage plasma avec les vis d'installation ②.

Bien visser celles-ci au moyen de la clé hexagonale jointe avec le support.

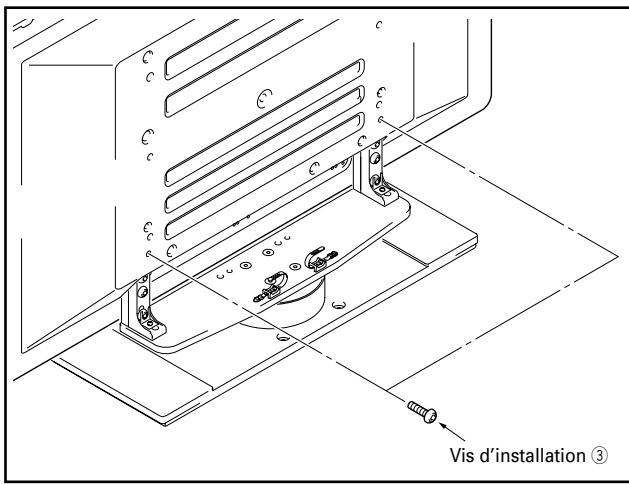

3 Fixer solidement l'écran d'affichage plasma avec les vis d'installation ③.

Bien visser celles-ci au moyen de la clé hexagonale jointe avec le support.

4 Mise en place des haut-parleurs.

Veuillez vous référer au mode d'emploi concernant les haut-parleurs pour la méthode d'installation.

Veuillez respecter strictement les précautions suivantes lorsque vous déplacez ou installez le produit avec un écran d'affichage plasma sur une étagère ou un autre espace limité.

Précautions à respecter lors du déplacement du produit

Lorsque on procède au déplacement de l'appareil sur une distance supérieure à plusieurs mètres, veuillez démonter tout d'abord les haut-parleurs. Puis démonter également l'écran d'affichage plasma de son support et transporter chaque partie séparément.

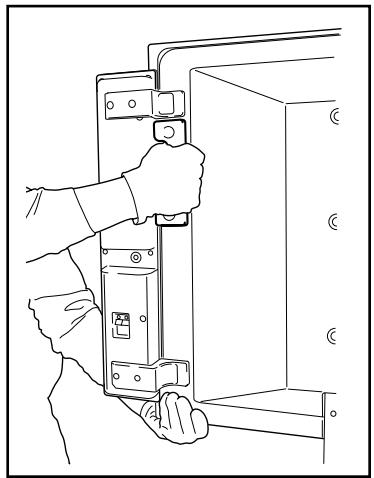

Précautions avant d'installer sur une étage ou à un autre emplacement exigu

Lors de l'installation sur une étagère ou un endroit exigu, tenez l'écran d'affichage plasma par les poignées situées à l'arrière et à la partie inférieure de l'écran. Si vous tenez les haut-parleurs, ils risquent d'être endommagés ou tordus.

Veuillez tenir l'écran plasma par ces poignées et par le dessous.

Précautions d'installation

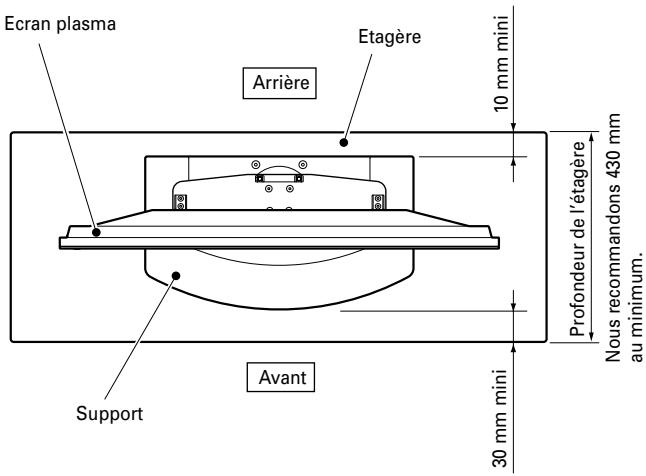

Veillez à toujours garantir un espace au moins aussi large que celui indiqué sur le diagramme suivant à l'avant et à l'arrière du support de couverture de table.

Lorsque vous utilisez une étagère, etc. pour laquelle l'espace susmentionné ne peut être garanti, veuillez placer l'étagère aussi près que possible du mur et donner la priorité à l'espace situé en avant.

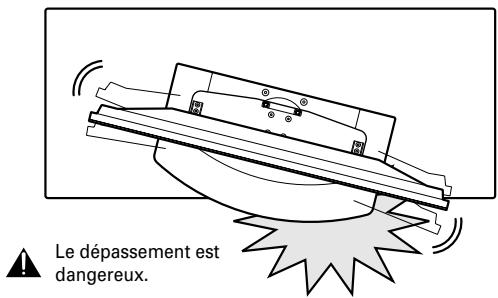

• Si le support dépasse en avant de l'étagère, ceci risque de provoquer des accidents imprévus comme l'endommagement de l'équipement ou une chute.
• Lors d'une rotation du support, veuillez faire attention de ne pas faire entrer en contact l'écran avec le mur ou avec les autres objets environnants.

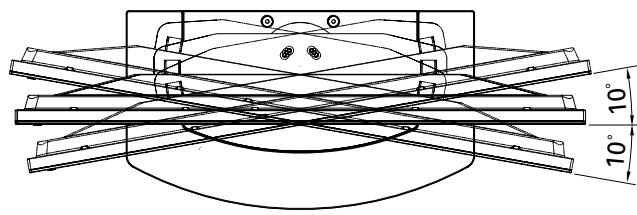

Angle de rotation

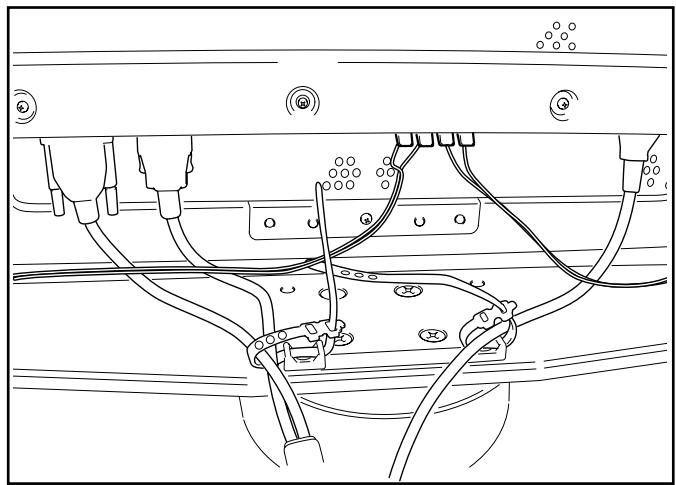

Utiliser les serre-câbles pour regrouper les câbles.

Remarque

Veillez à ne pas mettre trop de force à la base des câbles.

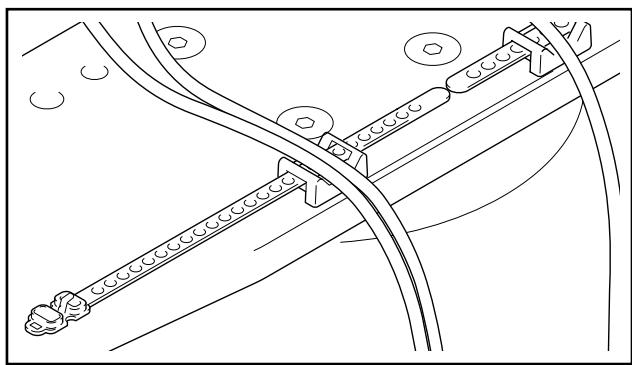

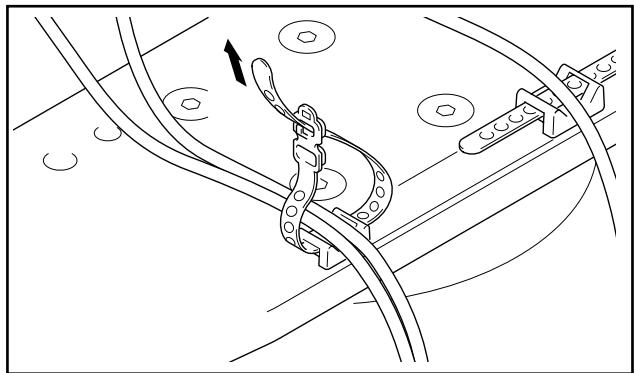

Utilisation des serre-câbles

1 Rassembler les câbles et les placer sur le serre-câble.

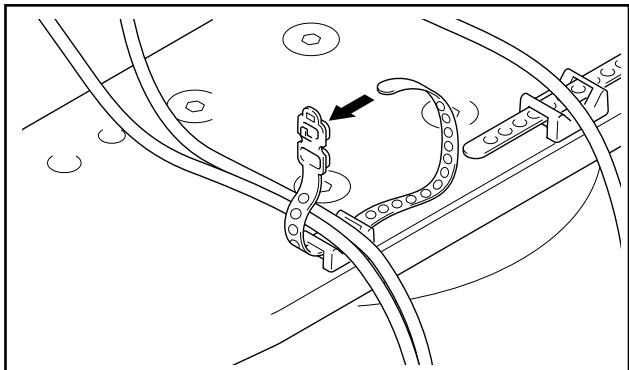

2 Faire passer le serre-câble à travers le trou situé à son extrémité.

3 Tirer sur l'extrémité du serre-câble pour bloquer les câbles.

Retirer un serre-cable

Si la partie bloquée est enlevée de l'orifice du serre-câble, celui-ci est débloqué.

Après avoir installé le support, veillez à prendre des mesures pour que l'équipement ne tombe pas.

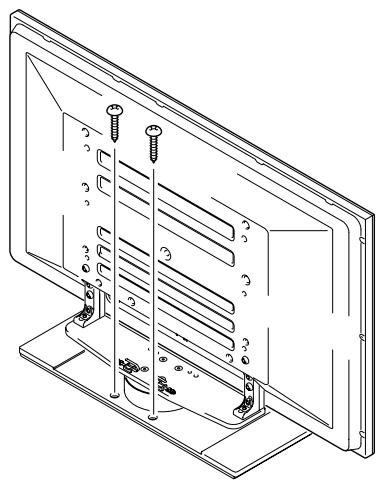

Stabilisation sur la base

Veuillez stabiliser l'équipement comme indiqué sur le diagramme en utilisant des vis vendues dans le commerce.

Remarque

Afin de stabiliser l'équipement sur le sol, veuillez utiliser les vis ayant un diamètre nominal de 6 mm et une longueur d'au moins 20 mm.

Position d'installation des vis de fixation au sol : sans les haut-parleurs

Utilisation d'un mur pour la stabilisation du support.

(Modèle d'écran de 43 pouces comme indiqué sur la figure)

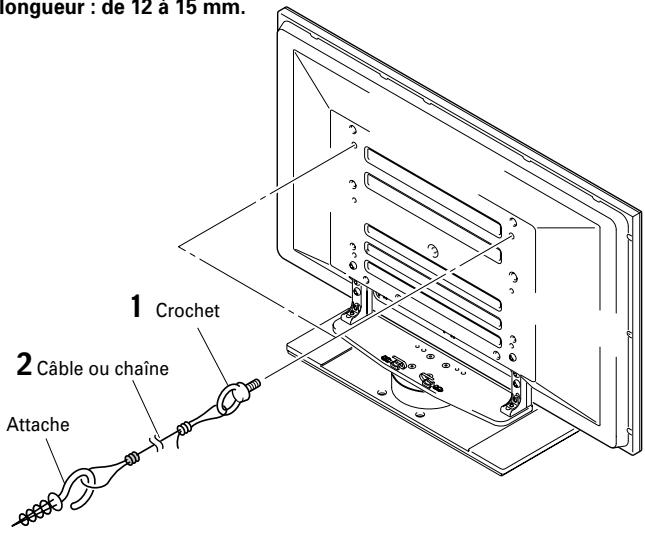

Fixation des boulons empêchant la chute (crochets) à l'écran plasma. Utiliser des câbles solides ou des chaînes pour stabiliser solidement le dispositif à un mur, un pilier ou autres éléments stables.

• Veuillez effectuer ces travaux de la même manière à gauche et à droite.
• La longueur des câbles ou des chaînes utilisés doit être suffisante pour permettre au support de tourner sur sa base librement.

Remarque

Utiliser des crochets, des chaînes et d'autres dispositifs de fixation qui sont en vente dans le commerce.

Crocket recommandé: Diametre nominal 8, longueur: de12a15mm.

Démontage de l'écran plasma du support

Attention

Lorsque l'on démonte l'écran d'affichage plasma de son support, veuillez respecter strictement la procédure indiquée ci-dessous afin de prévenir les accidents.

1 Veuillez coucher au préalable l'écran d'affichage plasma sur une surface plane comme un plancher, etc. et garantir un espace suffisant. Afin d'éviter d'égratigner l'écran ou de l'endommager, placer une pièce de tissu (drap, etc.) sur cette surface pour protéger l'écran. 2 Retirer les haut-parleurs.

3 En vous référant aux opérations 2 et 3 décrites dans "Installation et fixation de l'écran d'affichage plasma" (p. 11), veuillez retirer les 4 vis noires.

Remarque

À ce moment-là, n'enlevez pas la vis argentée car cela risquerait de désolidariser les colonnes de support et de faire basculer l'appareil.

4 Tout en tenant l'écran hexagonal par ses poignées et par le fond, veuillez relever à la verticale celui-ci. 5 Veuillez placer en douceur l'écran sur la surface en tissu préparée à l'étape 1.

Dimensions extérieures : 684 (largeur) x 255 (hauteur) x 390 (profondeur) mm

Poids:14,0kg

• Les caractéristiques techniques indiquées ci-dessus et les dimensions extérieures peuvent être modifiées sans préavis en vue d'améliorer le produit.

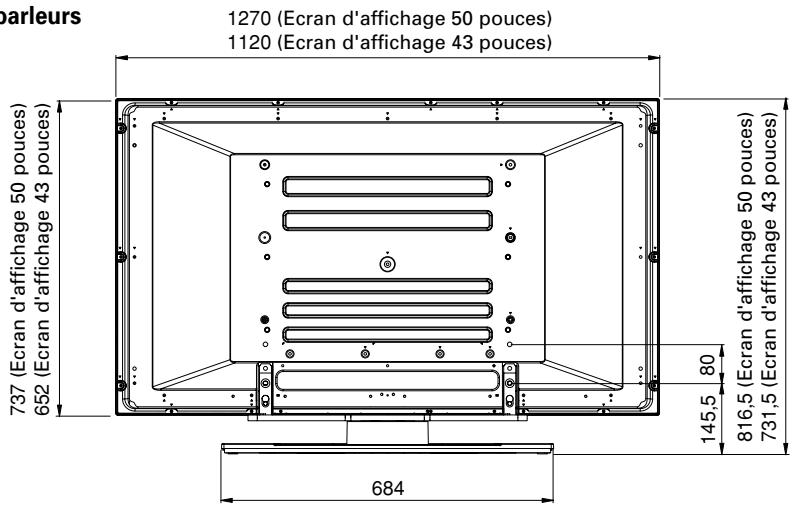

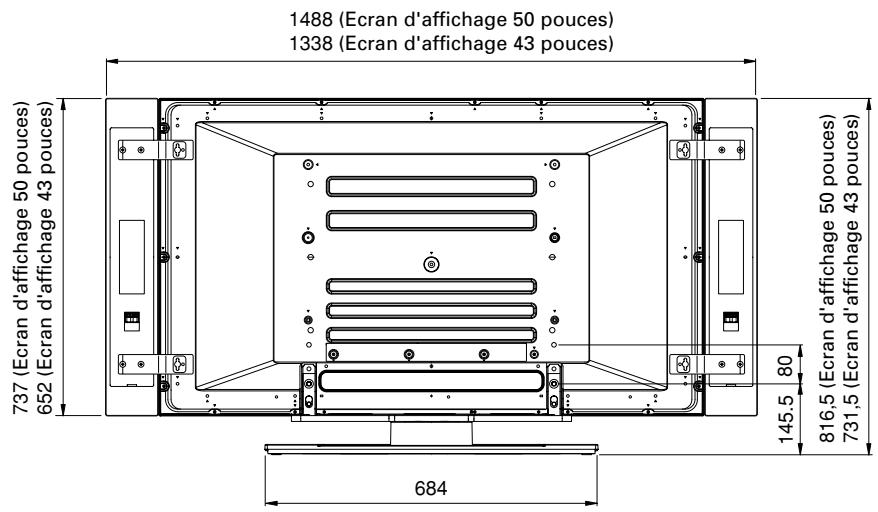

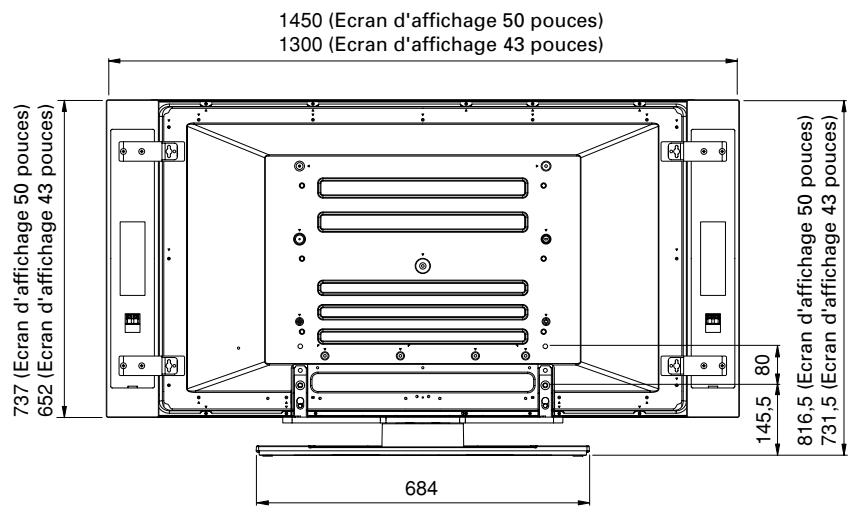

Diagramme indiquant les dimensions

Unité : mm

Haut-parleurs installés dans l'alignement de l'écran

Haut-parleurs installés en retrait de l'écran

Sans les haut-parleurs
