Caractéristiques techniques	Lecteur DVD, compatible avec CD, MP3, WMA, JPEG
Écran	Écran tactile de 6,2 pouces
Connectivité	Bluetooth, USB, entrée auxiliaire
Sorties audio	Sortie RCA, sortie subwoofer
Utilisation	Lecture de médias, connexion smartphone, navigation Bluetooth
Maintenance	Nettoyage régulier de l'écran et des ports, mise à jour du firmware
Sécurité	Installation conforme aux normes de sécurité automobile
Informations générales	Dimensions compactes, compatible avec la plupart des véhicules

FOIRE AUX QUESTIONS - AVH220EX PIONEER

Comment puis-je réinitialiser mon PIONEER AVH220EX ?

Pour réinitialiser votre PIONEER AVH220EX, appuyez sur le bouton de réinitialisation situé à l'arrière de l'unité à l'aide d'un objet pointu, comme un stylo. Cela rétablira les paramètres d'usine.

Pourquoi mon lecteur DVD ne lit-il pas les disques ?

Assurez-vous que le disque est propre et exempt de rayures. Vérifiez également que le format du disque est pris en charge par l'appareil. Si le problème persiste, essayez de tester un autre disque.

Comment connecter mon smartphone au PIONEER AVH220EX ?

Vous pouvez connecter votre smartphone via un câble USB ou en utilisant Bluetooth. Pour Bluetooth, activez le Bluetooth sur votre téléphone et recherchez le PIONEER AVH220EX dans les appareils disponibles.

Mon écran reste noir, que faire ?

Vérifiez si l'appareil est correctement alimenté et que toutes les connexions sont sécurisées. Si l'écran reste noir, essayez de réinitialiser l'appareil ou vérifiez les fusibles de votre véhicule.

Comment régler le volume sur le PIONEER AVH220EX ?

Utilisez le bouton de volume situé sur le panneau avant de l'appareil pour augmenter ou diminuer le volume. Vous pouvez également régler le volume via l'interface tactile.

Comment mettre à jour le firmware de mon PIONEER AVH220EX ?

Visitez le site web de Pioneer pour télécharger la dernière mise à jour du firmware. Suivez les instructions fournies pour transférer la mise à jour sur une clé USB et la charger dans l'appareil.

Comment changer la langue de l'interface ?

Accédez au menu des paramètres, sélectionnez 'Langue' et choisissez la langue de votre choix dans la liste disponible.

Pourquoi mon PIONEER AVH220EX ne se connecte-t-il pas à ma caméra de recul ?

Vérifiez que la caméra de recul est correctement câblée et que les connexions sont sécurisées. Assurez-vous également que la caméra est compatible avec le PIONEER AVH220EX.

Comment activer le mode Bluetooth pour les appels ?

Pour activer le mode Bluetooth, appuyez sur 'Source' et sélectionnez 'Bluetooth'. Assurez-vous que votre téléphone est connecté et que le Bluetooth est activé.

Comment ajuster les paramètres audio ?

Accédez au menu des paramètres audio dans le système, où vous pourrez ajuster les basses, les aigus, et les niveaux de balance et de fader.

MODE D'EMPLOI AVH220EX PIONEER

Manuel d'installation

Importantes informations de sécurité

ATTENTION

Les systèmes de surveillance de marche arrière (caméras de secours) sont requis dans certains véhicules neufs vendus aux États-Unis et au Canada. La réglementation des États-Unis a commencé avec une intégration basée sur deux ans débutant le 1er mai 2016, et où les États-Unis et le Canada exigent que tous véhicules fabriqués à partir du 1er mai 2018 soient équipés de système de surveillance de marche arrière. Les propriétaires de véhicules déjà équipés de systèmes de surveillance de marche arrière ne devraient pas installer ou utiliser ce produit de manière à altérer ou encore désactiver les fonctions de ce système basé sur les réglementations en vigueur. Si vous ne savez pas si votre véhicule a un système de la sorte ou si il est sujet aux

réglementations Américaines ou Canadiennes, nous vous invitons à contacter le fabricant ou le concessionnaire du véhicule.

Si votre véhicule dispose d'une caméra de marche arrière compatible affichant un vue arrière via le récepteur (radio) d'origine, n'utilisez pas le récepteur Pioneer, à moins qu'il ne soit connecté et en mesure d'afficher la même vue que la caméra de marche arrière d'usine offre à la base. La connexion à la caméra d'usine nécessitera possiblement un adaptateur, vendu séparément. Certains véhicules peuvent être incompatibles. Vérifiez avec un installateur professionnel qualifié pour les options d'installation spécifiques à votre véhicule.

Connexion

Précautions

Votre nouveau produit et ce manuel

- N'utilisez pas ce produit, les applications ou la caméra de recul en option (le cas échéant) si cela vous distrait de quelque

façon affectant l'utilisation sécuritaire de votre véhicule. Respectez toujours les règles de conduite sécuritaire et toute la réglementation routière en vigueur. Si vous avez du mal à utiliser ce produit ou à voir l'affichage, stationnez votre véhicule dans un emplacement sûr et engagez le frein de stationnement avant d'effectuer les réglages nécessaires.

• N'installez pas ce produit là où il risque (i) de gêner la vision du conducteur,

(ii) d'affecter le fonctionnement de tout système ou de tout dispositif de sécurité du véhicule, y compris les coussins de sécurité gonflables ou les boutons de feux de détresse, ou (iii) d'affecter la capacité du conducteur à utiliser le véhicule de façon sécuritaire. Dans certains cas, il peut être impossible d'installer ce produit en raison du type de véhicule ou de la forme de l'intérieur du véhicule.

Importantes mesures de protection

ATTENTION

Pioneer ne recommande pas d'installer ce produit soi-même. Ce produit est conçu pour être installé uniquement par des professionnels. Il est recommandé de confier la configuration et l'installation de ce produit au personnel de service de Pioneer uniquement, qui a reçu une formation spéciale et a l'expérience des appareils électroniques mobiles. NE RÉPAREZ JAMAIS CE PRODUIT VOUS-MÊME. En installant ou réparant vous-même ce produit et ses câbles de connexion, vous vous exposez à un risque de décharge électrique ou d'autres dangers et vous risquez de causer des dommages non couverts par la garantie à ce produit.

Précautions à prendre avant de connecter le système

ATTENTION

Ne faites rien pour trafiquer ou désactiver le dispositif d'interverrouillage du frein de

stationnement, mis en place pour assurer votre protection. Trafiquer ou désactiver le dispositif d'interverrouillage du frein de stationnement peut entraîner une blessure grave ou le décès.

PRÉCAUTION

- Fixez tous les câbles avec des serre-câbles ou du ruban isolant. Ne laissez aucun fil nu exposé.

- Ne connectez pas le fil jaune de ce produit directement à la batterie du véhicule. Si le fil est directement connecté à la batterie, les vibrations du moteur peuvent éventuellement endommager l'isolation au point où le fil passe de l'habitacle au compartiment moteur. Si l'isolation du fil jaune s'use au contact des pièces métalliques, cela peut causer un court-circuit très dangereux.

- Il est extrêmement dangereux de laisser les câbles s'enrouler autour de la colonne de direction ou du levier de vitesse. Assurez-vous d'installer ce produit, ses câbles et ses fils à l'écart, de sorte qu'ils ne gênent pas la conduite.

- Assurez-vous que les câbles et fils ne gêneront pas ou ne seront pas coincés par les pièces mobiles du véhicule, et tout particulièrement le volant de direction, le levier de vitesse, le frein de stationnement, les rails de siège coulissant, les portières ou toute commande du véhicule.

- Ne posez pas les fils à des emplacements exposés à des températures élevées. La surchauffe de l'isolation peut endommager les fils, entraînant un court-circuit ou un problème de fonctionnement et des dommages permanents au produit.

- Ne raccourcissez aucun fil. Autrement, le circuit de protection (porte-fusible, résistance de protection ou filtre, etc.) risque de ne pas bien fonctionner.

- N'alimentez jamais d'autres produits électroniques en coupant l'isolation du fil d'alimentation de ce produit pour y connecter un autre fil. La capacité du fil serait dépassée, entraînant une surchauffe.

Avant d'installer ce produit

- N'utilisez cet appareil qu'avec une batterie 12 volts avec masse négative. Autrement, il y a risque d'incendie ou de problème de fonctionnement. - Pour éviter de court-circuiter le système électrique, pensez à déconnecter le câble de batterie (-) avant l'installation.

Pour éviter les dommages

ATTENTION

- Lorsque la sortie de haut-parleur est utilisée par 4 canaux, utilisez des haut-parleurs de plus de 50 W (Puissance d'entrée maximale) et de 4 Ω à 8 Ω (valeur d'impédance). N'utilisez pas de haut-parleurs de 1 Ω à 3 Ω avec cet appareil. - Lorsque la sortie de haut-parleur arrêté est utilisée par un caisson d'extrêmes graves de 2 Ω, utilisez des haut-parleurs de plus de 70 W (Puissance d'entrée maximale). *Veuillez vous reporter aux connexions pour connaître la méthode de connexion. - Le câble noir est le câble de masse. Lors de l'installation de cet appareil ou d'un amplificateur de puissance (vendu séparément), pensez à connecter d'abord le fil de masse. Assurez-vous que le fil de masse est bien connecté à une partie métallique de la carrosserie du véhicule. Le fil de masse de l'amplificateur de

puissance et celui de cet appareil ou de tout autre dispositif doivent être connectés au véhicule séparément, avec des vis différentes. Si la vis du fil de masse se desserre ou tombe, il y a risque d'incendie et de génération de fumée ou de problème de fonctionnement.

AMPLIFICATEUR DE PUISSANCE

Autres appareils (autres appareils électroniques dans le véhicule)

Pièces métalliques de la carrosserie du véhicule

*1 Non fourni pour cet appareil

- Lors du remplacement du fusible, assurez-vous d'utiliser un fusible de la capacité nominale indiquée sur ce produit. - Ce produit ne peut pas être installé dans un véhicule dont le commutateur d'allumage n'a pas de position ACC (accessoire).

Position ACC

Sans position ACC

- Pour éviter le court-circuitage, recouvrez le fil déconnecté de ruban isolant. Il est tout particulièrement important d'isoler tous les fils de haut-parleur non utilisés, car ils peuvent causer un court-circuit s'ils sont dénudés. - Pour connecter un amplificateur de puissance ou d'autres dispositifs à ce

produit, reportez-vous au mode d'emploi du produit à connecter.

- Le symbole graphique place sur le produit signifie « courant continu ».

Remarque sur le fil bleu/blanc

- Lors de la mise du commutateur d'allumage en position de marche (ACC ON), un signal de commande est envoyé par le fil bleu/blanc. Connectez-le à la borne de commande à distance de système de l'amplificateur de puissance, à la borne de commande de relais de l'antenne de véhicule ou à la borne de commande de puissance de l'amplificateur d'antenne (max. 300 mA, 12 V c.c.). Le signal de commande est envoyé par le fil bleu/blanc même si la source audio est éteinte.

Panneau arrière

④ Entrée de télécommande filaire Branchez à l'interface de commande du volant de votre véhicule. Pour plus de détails, consultez votre détaillant.

⑤ Alimentation

⑥ Fusible (10 A)

⑦ Sortie avant ⑧ Sortie arrière ⑨ Sortie pour caisson d'extrêmes graves

Cordon d'alimentation

① Vers la source d'alimentation

② Cordon d'alimentation

③ Jaune

Vers une borne alimentée quelle que soit la position du commutateur d'allumage.

④ Rouge

Vers une borne électrique commandée par l'activation et la désactivation du commutateur d'allumage (12 V c.c.)

⑤ Orange/blanc

Vers la borne de commutateur d'éclairage.

⑥ Noir (masse)

Vers la carrosserie (partie métallique) du véhicule.

⑦ Violet/blanc

Des deux fils connectés à la lampe arrière, connectez celui dont la tension change lorsque le levier de vitesse est sur la position REVERSE (R). Cette connexion permet à l'appareil de

détecter si le véhicule se déplace vers l'avant ou vers l'arrière.

⑧ Bleu/blanc

Connectez-le à la borne de commande de système de l'amplificateur de puissance (max. 300 mA, 12 V c.c.).

⑨ Vert pâle

Ce fil sert à détecter si le frein de stationnement est engagé ou non. Ce fil doit être connecté du côté alimentation du commutateur de frein de stationnement.

⑩ Côté alimentation

⑪ Commutateur de frein de

stationnement

⑫ Côté masse

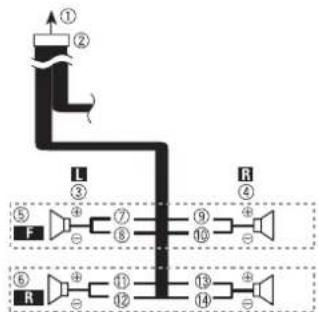

Fils de haut-parleurs

Effectuez ces connexions si vous utilisez un caisson d'extrêmes graves sans l'amplificateur en option.

L ③ SW ① ⑫ ⑬ ⑭ ⑭ ④ ⑯ ⑰ ⑱ ⑲ ⑳ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑯ ⑰ ⑱ ⑲ ⑳ ⑯ ⑰ ⑱ ⑲ ⑳ ⑯ ⑰ ⑱ ⑲ ⑳ ⑯ ⑰ ⑱ ⑲ ⑳ ⑯ ⑰ ⑱ ⑲ ⑳ ⑯ ⑰ ⑱ ⑲ ⑳ ⑯ ⑰ ⑱

① Vers la source d'alimentation

② Cordon d'alimentation

③ Gauche

④ Droite

⑤ Haut-parleur avant

⑥ Haut-parleur arrière

⑦ Blanc

Blanc/noir

⑨ Gris

10 Gris/noir

⑪ Vert

12 Vert/noir

⑬ Violet

⑭ Violet/noir

15 Caisson d'extrêmes graves (4 Ω)

15 Si vous utilisez un caisson d'extrêmes graves de 2 Ω, pensez à connecter le caisson d'extrêmes graves aux fils violet et violet/noir de cet appareil. Ne connectez rien aux fils vert et vert/noir.

⑰ Non utilisé.

18 Caisson d'extrêmes graves (4 Ω) × 2

REMARQUES

- Si un caisson d'extrêmes graves est connecté à ce produit au lieu d'un haut-parleur arrière, changez le réglage de sortie arrière dans le réglage initial. La sortie de caisson d'extrêmes graves de ce produit est monophonique. Pour plus de détails, reportez-vous au Mode d'emploi.

- Avec un système à deux haut-parleurs, ne connectez rien aux fils de haut-parleurs qui ne sont pas connectés aux haut-parleurs.

Amplificateur de puissance (vendu séparément)

Sans amplificateur interne

Important

Les fils de haut-parleurs ne sont pas utilisés lorsque cette connexion est utilisée.


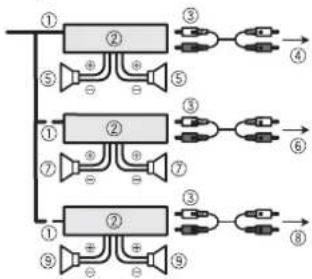

Avec amplificateur interne

Important

Le haut-parleur avant et le haut-parleur arrière proviennent des fils du haut-parleur lorsque cette connexion est utilisée.

① Commande à distance du système Connectez au câble bleu/blanc.

② Amplificateur de puissance (vendu séparément)

③ Connectez au câble RCA (vendu séparément)

④ Vers la sortie arrière
⑤ Haut-parleur arrière
⑤ Vers la sortie avant
⑦ Haut-parleur avant
⑧ Vers la sortie pour caisson d'extrêmes
graves
⑨ Caisson d'extrêmes graves

REMARQUES

• Vous pouvez modifier la sortie RCA du caisson d'extrêmes graves en fonction de votre système d'extrêmes graves.
• La sortie du caisson d'extrêmes graves de ce produit est mono.

iPod/iPhone et téléphone intelligent

REMARQUE

Pour plus de détails sur la façon de connecter un appareil externe avec un câble vendu séparément, reportez-vous au mode d'emploi du câble.

iPod/iPhone avec connecteur Lightning

Connexion par le port USB

① Port USB
② USB Câble d'extension de 1,5 m
③ Câble d'interface USB pour iPod/iPhone (CD-IU52) (vendu séparément)

④ iPhone avec connecteur Lightning

iPhone avec connecteur 30 broches

Connexion par le port USB

① Port USB
② USB Câble d'extension de 1,5 m
③ Câble d'interface USB pour iPod/iPhone
(CD-IU51) (vendu séparément)
④ iPhone avec connecteur 30 broches

Téléphone intelligent (Appareil Android™)

Connexion par le port USB

① Port USB
② USB Câble d'extension de 1,5 m

③ Câble USB - micro-USB (Type USB A - micro-USB B) (fourni avec CD-MU200 (vendu séparément))

Cable USB Type-C (Type USB A - USB

C)(fourni avec CD-CU50 (vendu

séparément))

④ Téléphone intelligent

REMARQUE

La longueur du câble Type USB A - micro USB B ne doit pas dépasser 2 m et celle du câble Type USB A - USB C ne doit pas dépasser 4 m conformément à la norme de câble USB. Lors de l'utilisation d'un câble différent de ceux indiqués ci-dessus, l'appareil principal pourrait ne pas fonctionner correctement.

Caméra

À propos de la caméra de recul

Si vous utilisez la caméra de recul, l'image vidéo est remplacée automatiquement par l'image de vue arrière lorsque vous déplacez le levier de vitesse sur REVERSE (R). Le mode Point de vue de la caméra permet aussi de vérifier ce qu'il y a derrière vous pendant que vous conduisez.

ATTENTION

N'UTILISEZ L'ENTRÉE QUE POUR L'IMAGE DE MARCHE ARRIÈRE OU DE MIROIR DE CAMÉRA DE RECUL. TOUTE AUTRE UTILISATION PEUT ENTRAÎNER UNE BLESSURE OU DES DOMMAGES.

PRÉCAUTION

• Il se peut que l'image affichée à l'écran soit inversée.

• Avec la caméra de recul, vous pouvez garder un œil sur la remorque ou regarder derrière en reculant dans un stationnement étroit. Ne l'utilisez pas à des fins de divertissement.

• Les objets de l'affichage de recul peuvent sembler plus proches ou plus éloignés que la distance réelle.

• La zone d'image des images plein écran affichées en reculant ou en vérifiant à l'arrière du véhicule peut être légèrement différente.

① Caméra de recul (ND-BC8) (vendue séparément)

② Vers la sortie vidéo
③ Câble RCA (fourni avec ND-BC8)
④ Ce produit
⑤ Entrée pour caméra de recul (R.C IN)
⑥ Alimentation
⑦ Cordon d'alimentation
⑧ Violet/blanc (REVERSE-GEAR SIGNAL

INPUT)

Reportez-vous à Cordon d'alimentation à la page 3.

REMARQUES

• Pour le montage de la caméra, suivez les instructions de montage de la caméra. Utilisez une caméra dont le fil d'alimentation est connecté au commutateur ACC.
• Connectez uniquement la caméra de recul à R.C IN. N'y connectez aucun autre équipement.
• Certains réglages adéquats sont requis pour utiliser des caméras de recul. Pour

plus de détails, reportez-vous au Mode d'emploi.

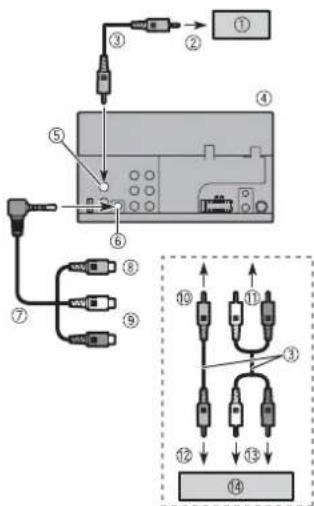

Composant vidéo externe et afficheur

① Afficheur arrière avec prises d'entrée RCA
② Vers l'entrée vidéo
③ Câbles RCA (vendus séparément)
④ Ce produit
⑤ Sortie vidéo (V OUT)
⑥ Entrée AUX
⑦ Câble AV à mini-prise (vendu séparément)
Jaune
⑨ Rouge, blanc
⑩ Vers jaune
⑪ Vers rouge, blanc

⑫ Vers la sortie vidéo
⑬ Vers les sorties audio
⑭ Composant vidéo externe (vendu séparément)

REMARQUE

Le réglage adéquat est requis pour utiliser le composant vidéo externe. Pour plus de détails, reportez-vous au Mode d'emploi.

ATTENTION

N'installez JAMAIS l'afficheur arrière dans un emplacement où le conducteur pourrait regarder la source vidéo tout en conduisant.

La sortie vidéo arrière de ce produit est pour la connexion d'un afficheur permettant aux passagers des sièges arrière de regarder la source vidéo.

PRÉCAUTION

Assurez-vous d'utiliser un câble AV à mini- prise (vendu séparément) pour le câblage. Si vous utilisez d'autres câbles, la position du câblage pourrait être différente, entraînant ainsi des troubles de l'image et du son.

L: Audio gauche (Blanc)

R: Audio droite (Rouge)

V: Vidéo (Jaune) G: Masse

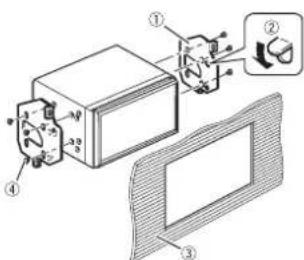

Installation

Précautions à prendre avant l'installation

PRÉCAUTION

N'installez jamais ce produit dans des emplacements ou d'une manière :

• Pouvant blesser le conducteur ou les passagers en cas d'arrêt brusque du véhicule.
• Pouvant générer le conducteur dans la conduite du véhicule, comme sur le plancher devant le siège du conducteur ou près du volant de direction ou du levier de vitesse.
• Pour assurer une installation adéquate, assurez-vous d'utiliser les pièces fournies, de la manière spécifiée. Si certaines pièces ne sont pas fournies avec ce produit, utilisez des pièces compatibles de la manière spécifiée, après avoir fait vérifier la compatibilité des pièces par votre détaillant. Si d'autres pièces que celles fournies ou compatibles sont utilisées, elles peuvent endommager les pièces internes de ce produit ou se relâcher, et le produit risque alors de se détacher.
• N'installez pas ce produit là où il risque (i) de gêner la vision du conducteur, (ii) d'affecter le fonctionnement de tout système ou de tout dispositif de sécurité du véhicule, y compris les coussins de sécurité gonflables ou les boutons de feux de détresse, ou

(iii) d'affecter la capacité du conducteur à utiliser le véhicule de façon sécuritaire.

- N'installez pas ce produit devant ou près d'un emplacement de déploiement des coussins de sécurité gonflables du

véhicule, que ce soit le tableau de bord, une portière ou un pilier. Reportez-vous au manuel du propriétaire du véhicule pour connaître la zone de déploiement des coussins de sécurité gonflables avant.

Avant l'installation

• Consultez votre concessionnaire si l'installation implique le perçage de trous ou d'autres modifications sur le véhicule.
• Avant de procéder à l'installation finale de ce produit, connectez temporairement les fils pour vérifier si les connexions sont correctes et si le système fonctionne bien.

Remarques sur l'installation

• N'installez pas ce produit dans des emplacements exposés à des températures élevées ou à une humidité élevée, tels que :
  -Emplacements près de la chaufferette, des évents ou du climatiseur.
  -Emplacements exposés aux rayons directs du soleil, comme le dessus du tableau de bord.
  -Emplacements pouvant être exposés à la pluie, comme près d'une portière ou sur le plancher du véhicule.
• Installez ce produit à l'horizontale sur une surface, avec une tolérance de 0 à 30 degrés.

- Lors de l'installation, assurez la dispersion adéquate de la chaleur en veillant à laisser suffisamment d'espace derrière le panneau arrière et à regrouper tous les câbles libres de sorte qu'ils ne bloquent pas les sorties d'air.

5 cm Laissez un espace suffisant 5 cm

Installation à l'aide des trous de vis sur le côté de ce produit

1 Fixer ce produit au support de montage radio installé en usine. Placez ce produit de sorte que ses trous de vis soient alignés sur les trous de vis du support, puis serrez les vis à trois emplacements de chaque côté. Utilisez soit les vis à tête bombée (5 mm × 9 mm), soit les vis à tête plate (5 mm × 9 mm), suivant la forme des trous de vis du support.

① Support de montage radio installé en usine
② Si le cliquet gêne l'installation, vous pouvez le rabattre vers le bas pour l'écarter.
③ Tableau de bord ou console
④ Vis à tête bombée ou vis à tête plate Assurez-vous d'utiliser les vis fournies avec ce produit.

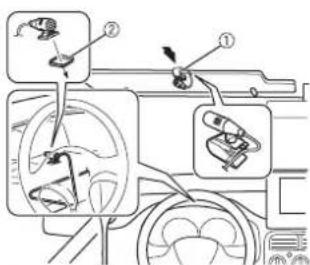

Installer le microphone

• Installez le microphone dans un emplacement où sa direction et sa distance par rapport au conducteur rendront la voix du conducteur plus facile à capter.
• Pensez à éteindre (ACC OFF) le produit avant de connecter le microphone.
• Suivant le modèle de véhicule, la longueur du câble de microphone peut être insuffisante lorsque vous montez le microphone sur le pare-soleil. Le cas échéant, installez le microphone sur la colonne de direction.

① Le microphone est monté sur le pare- soleil.
② Le microphone est monté sur la colonne de direction.

Utilisez les serre-câbles vendus séparément pour fixer le fil à l'intérieur du véhicule, si nécessaire.

Pour l'installation, contactez votre détaillant ou Pioneer un centre agréé pour obtenir de l'aide.

© 2019 PIONEER CORPORATION. Tous droits de reproduction et de traduction réservés.

UC
