ECP30108W - Congélateur AEG-ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Congélateur coffre
Marque	AEG-ELECTROLUX
Modèle	ECP30108W
Capacité brute	304 litres
Capacité nette	300 litres
Dimensions (H x L x P)	876 x 1050 x 665 mm
Poids	49 kg
Alimentation électrique	230 V / 50 Hz
Puissance nominale	85 W
Consommation énergétique	0,740 kWh/24h
Capacité de congélation	17 kg/24h
Autonomie en cas de panne	32 heures
Classe climatique	SN-T (de +10°C à +43°C)
Réfrigérant	R600a (isobutane)
Fonctions principales	Action Freeze (congélation rapide), alarme haute température, thermostat réglable, verrouillage de sécurité, éclairage intérieur, système Low Frost (réduction du givre)
Entretien et nettoyage	Nettoyage intérieur : eau tiède et savon neutre. Le condenseur ne nécessite pas de nettoyage. Dégivrage quand la couche de givre atteint 10-15 mm.
Sécurité	Verrouillage enfant, alarme de température, protection contre le givre, pieds réglables pour la stabilité
Pièces détachées et réparabilité	Pièces détachées disponibles auprès du service après-vente agréé. Ampoule de rechange possible (max. puissance indiquée sur le cache).
Informations générales	Marque : AEG-ELECTROLUX. Notice disponible en plusieurs langues. Garantie : se référer au certificat de garantie.

FOIRE AUX QUESTIONS - ECP30108W AEG-ELECTROLUX

Comment régler la température du congélateur ?

Tournez le bouton thermostat dans le sens des aiguilles d'une montre pour un froid plus intense, et dans le sens inverse pour un froid moins intense. La position médiane est généralement recommandée.

Que faire si l'alarme de température se déclenche ?

L'alarme sonore et visuelle indique une température trop élevée (ex. après une ouverture prolongée ou une panne de courant). Appuyez sur le bouton Action Freeze pour désactiver le son. L'alarme s'éteint automatiquement quand la température redevient normale.

Comment utiliser la fonction Action Freeze ?

Pour congeler rapidement des aliments frais, activez la fonction Action Freeze au moins 24 heures avant en appuyant sur le bouton dédié. Le voyant s'allume. La fonction s'arrête automatiquement après 52 heures.

Quelle est la capacité maximale de congélation par jour ?

Ce congélateur peut congeler jusqu'à 17 kg d'aliments frais en 24 heures. Ne dépassez pas cette quantité pour garantir une congélation efficace.

Comment dégivrer l'appareil ?

Dégivrez lorsque la couche de givre atteint 10-15 mm. Éteignez l'appareil, sortez les aliments, laissez le couvercle ouvert, retirez le bouchon d'évacuation pour recueillir l'eau. Utilisez une raclette en plastique. Ne jamais utiliser d'objets métalliques tranchants.

Puis-je congeler des boissons gazeuses ?

Non, ne placez jamais de boissons gazeuses ou pétillantes dans le congélateur, car elles pourraient exploser sous l'effet de la pression et endommager l'appareil.

Comment ouvrir le couvercle s'il est difficile à soulever ?

Après la fermeture, un vide se forme. Attendez quelques minutes pour que la pression s'égalise via la valve. Ne forcez jamais sur la poignée. Nettoyez régulièrement les joints pour éviter qu'ils collent.

Que faire si le voyant ne s'allume pas ?

Vérifiez le bon branchement et l'alimentation électrique. Si l'ampoule est grillée, débranchez l'appareil et remplacez-la par une ampoule de même puissance (max. indiquée sur le cache). Ne retirez pas le cache de l'ampoule pendant l'opération.

Comment entretenir le joint du couvercle ?

Nettoyez régulièrement le joint avec de l'eau tiède et un peu de savon neutre pour éviter les résidus collants. Séchez soigneusement. Un joint propre assure une étanchéité optimale et réduit la consommation d'énergie.

Où trouver les numéros de série et de modèle ?

Ils figurent sur la plaque signalétique située sur le côté droit externe de l'appareil, ainsi que sur le certificat de garantie. Communiquez ces informations au service après-vente pour une assistance rapide.

MODE D'EMPLOI ECP30108W AEG-ELECTROLUX

Thinking of you

Electrolux

brugsanvisning

käyttöohje

benutzerinformation

bruksanvisning

manual de instruções

manual de instrucciones

bruksanvisning

Kummefryser

Säiliöpakastin

Gefriertruhe

Fryseboks

Arca congeladora

Arcón congelador

Frysbox

Electrolux. Thinking of you.

Se mere om, hvordan vi tænker på www.electrolux.com

Indhold

Om sikkerhed	2	Vedligeholdelse og rengøring	6
Betjening	4	Når der opstår fejl	7
Betjeningspanel	4	Tekniske data	9
Ibrugtagning	5	Installation	9
Daglig brug	5	Skån miljøet	10
Nyttige oplysninger og råd	6

Ret til ændringer uden varsel forbeholdes

Om sikkerhed

Læs denne brugsanvisning igennem (inkl. tips og advarsler), før apparatet installeres og tages i brug. Det forebygger ulykker og sikrer, at apparatet bruges korrekt. For at undgå unødvendige fejl og uheld er det vigtigt at sikre, at alle, der bruger apparatet, er fuldt fortrolige med dets drift og sikkerhedsfunktioner. Gem denne vejledning og sørg for, at den følger med apparatet, hvis det bliver flyttet eller solgt, så alle der bruger apparatet er fortrolige med dets betjening og sikkerhed. Følg forholdsreglerne i denne brugsanvisning for at undgå skader på personer eller ting. I modsat fald er producenten ikke ansvarlig for eventuelle skader.

Sikkerhed for børn og udsatte personer

- Apparatet er ikke beregnet til at bruges af personer (herunder børn) med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, med mindre den, der har ansvaret for deres sikkerhed, først har instrueret dem eller har kontrolleret, at de kan betjene det korrekt.

Hold øje med børn for at sikre, at de ikke leger med apparatet.

• Hold alle emballagedele væk fra børn. Der er fare for kvælning.
• Hvis du kasserer apparatet: Tag stikket ud af kontakten, klip netledningen af (så tæt på apparatet som muligt) og fjern døren, så børn ikke kan få elektrisk stød eller smække sig inde i apparatet under leg.
• Hvis dette apparat, der har magnetlås, erstatter et ældre apparat med fjederlås (lås med låsetunge) på døren eller i låget: Sørg

for at ødelægge fjederlåsen på det gamle apparat, inden du kasserer det. Det sikrer, at det ikke kan blive en dødsfælde for et barn.

Generelt om sikkerhed

Bemærk Ventilationsåbningerne må ikke blokeres.

• Apparatet er beregnet til opbevaring af madvarer og/eller drikkevarer i en almindelig husholdning, som forklaret i denne brugsanvisning.
• Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde optøningen.
• Brug ikke andre el-apparater (f.eks. ismaskiner) inde i køleudstyr, med mindre de er godkendt til formålet af producenten.
• Kølekredsløbet må ikke beskadiges.
• Apparatets kølekreds indeholder kølemidlet isobutan (R600a), en naturlig gas med høj biologisk nedbrydelighed. Det er dog brandfarligt.
  Sørg for, at ingen af kølekredsens komponenter kan tage skade under transport og installation af apparatet.
  Hvis kølekredsen skulle blive beskadiget:
• Undgå åben ild og antændelseskilder
• Luft grundigt ud i det lokale, hvor appa- ratet står

- Det er farligt at ændre apparatets specifikationer eller forsøge at ombygge det på nogen måde. Enhver skade på ledningen kan give kortslutning, brand og/eller elektrisk stød.

Advarsel Enhver elektrisk komponent (netledning, stik, kompressor) skal udskiftes af et autoriseret serviceværksted eller en autoriseret montør.

1. Netledningen må ikke forlænges.
2. Pas på, at stikket ikke bliver klemt eller beskadiget af apparatets bagpanel. Et klemt eller beskadiget stik kan blive overophedet og starte en brand.
3. Sørg for, at apparatets netstik er let at komme til.
4. Træk ikke i netledningen.
5. Sæt ikke stikket i kontakten, hvis kontakten sidder løst. Fare for elektrisk stød eller brand.

6. Der må ikke tændes for apparatet, hvis lampedækslet ikke sidder på 1) den indvendige pære.

7. Apparatet er tungt. Der skal udvises stor forsigtighed ved flytning af apparatet.

8. Rør ikke ved ting fra frostafdelingen med fugtige eller våde hænder. Det kan give hudafskrabninger eller forfrysninger.
9. Undgå at udsætte skabet for direkte sollys i længere tid.

Daglig brug

• Sæt ikke en varm gryde på apparatets plastdele.
• Opbevar ikke brandfarlig gas og væske i apparatet, da de kan eksplodere.
• Sæt ikke maden direkte op mod udluftningen i apparatets bagvæg. 2)
• Dybfrostvarer må ikke nedfryses igen, när de har været optøet.
• Opbevar færdigpakkede dybfrostvarer som angivet på pakken.
• Følg nøje producentens angivelser vedr. opbevaring af produktet. Se de relevante vejledninger.
• Sæt ikke drikkevarer med kulsyre ('brus') i frostrummet, da det skaber tryk i beholderen, så den kan eksplodere og beskadige apparatet.

- Ispinde kan give forfrysninger, hvis de spises lige fra fryseren.

Vedligeholdelse og rengøring

• Inden rengøring slukkes der for apparatet, og stikket tages ud af kontakten. Sluk på ejendommens el-tavle, hvis du ikke kan komme til stikkontakten.
• Brug ikke metalgenstande til at rengøre apparatet.
• Brug ikke skarpe genstande til at skrabe rim af. Brug en plastikskraber.

Installation

Vigtigt Ved tilslutning til lysnet skal vejledningen i de pågældende afsnit nøje følges.

• Pak apparatet ud, og efterse det for skader. Tilslut ikke apparatet, hvis det er beskadiget. Eventuelle skader på apparatet skal straks anmeldes til det sted, hvor det er købt. Gem i så fald emballagen.
• Det anbefales at vente mindst fire timer med at tilslutte apparatet, så olien har tid til at løbe tilbage i kompressoren.
• Der skal være tilstrækkelig luftudskiftning rundt om apparatet. Ellers bliver det overophedet. Følg installationsvejledningen for at sikre tilstrækkelig ventilation.
• Apparatet må ikke stilles tæt på radiatorer eller komfurer.
• Sørg for, at det er muligt at komme til netstikket, når apparatet er installeret.

Service

• Alt el-arbejde, der kræves til vedligeholdelse af apparatet, skal udføres af en autoriseret el-installatør.
• Dette produkt må kun serviceres af et autoriseret serviceværksted, og der må kun bruges originale reservedele.

1) Hvis der er lampedæksel på
2) Hvis apparatet er af Frost Free-typen

Miljøhensyn

Apparatet indeholder ikke gasser, der kan nedbryde ozonlaget, hverken i kølekreds eller isoleringsmaterialer. Apparatet må ikke bortskaffes sammen med husholdningsaffald og jordfyld. Isole-ringsskummet indeholder brændbare gasser: Apparatet skal bortskaffes i hen-

hold til gældende bestemmelser. Nærmere oplysninger fås hos kommunens tekniske forvaltning. Undgå at beskadi-ge køleenheden, især på bagsiden ved siden af varmeveksleren. De materialer i apparatet, der er mærket med symbolet , kan genvanvendes.

Betjening

Tænde

Sæt stikket i stikkontakten.

Drej termostatknappen med uret.

Kontrollampen tændes.

Advarselslampen tændes.

Slukning

Sluk for apparatet ved at dreje termostat-knappen på OFF.

Temperaturindstilling

Temperaturen reguleres automatisk.

Apparatet betjenes på følgende måde:

• Drej termostatknappen mod ✝ for at vælge minimal køling.
• Drej termostatknappen mod ✧ for at vælge maksimal køling.

I reglen er en mellemindstilling mest passende.

Off Snowflake

Når den præcise indstilling vælges, skal man dog huske på, at temperaturen i apparatet afhænger af:

• Rumtemperaturen
• Hvor tit låget åbnes
• Mængden af mad
• Skabets placering.

Betjeningspanel

1 2 3 △ ○ * 4

1 Advarselslampe for høj temperatur
2 Kontrollampe
3 Action Freeze lampe
4 Action Freeze knap og nulstilling af alarm

Action Freeze Funktion

Action Freeze-funktionen slås til ved at trykke på Action Freeze-knappen.

Action Freeze-lampen tændes.

Funktionen standser automatisk efter 52 timer.

Funktionen kan slås fra när som helst ved at trykke på Action Freeze -knappen. Action Freeze-lampen slukkes.

Alarm for høj temperatur

Temperaturstigning i fryseren (f.eks. på grund af strømsvigt) vises ved at:

• advarselslampen tændes
• alarmen lyder.

Mens alarmen lyder, kan den afbrydes ved at trykke på knappen til nulstilling af alarm.

Mens alarmen lyder, må der ikke lægges mad i fryseren.

Advarselslampen slukkes automatisk, när forholdene igen er normale.

Ibrugtagning

Indvendig rengøring

Inden apparatet tages i brug vaskes det indvendig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe for at fjerne den typiske lugt af nyt apparat. Tør grundigt efter.

Daglig brug

Indfrysning af ferskvarer

Frostrummet er velegnet til nedfrysning af friske madvarer og til langtidsopbevaring af købte frostvarer og dybfrossen mad. Inden indfrysning af friske madvarer startes Action Freeze-funktionen mindst 24 før madvarerne lægges i fryseren. Den maksimale mængde madvarer, der kan indfryses på 24 timer (den såkaldte indfrysningskapacitet), står på typepladen. ^3) Indfrysningen tager 24 timer: I dette tidsrum må der ikke lægges andre madvarer i, som skal fryses.

Opbevaring af frosne madvarer

Når skabet tændes igen efter en længere periode, hvor det ikke har været anvendt, skal det køre i mindst 2 timer på højere indstillinger, inden der lægges madvarer ind.

Vigtigt Hvis madvarerne optøs ved et uheld (f.eks. som følge af strømsvigt), og strømafbrydelsen har varet længere end den angivne temperaturstigningstid under tekniske specifikationer, skal madvarerne enten spises eller tilberedes og derefter nedfryses igen (efter afkøling).

Freezing Calender (frysekalender)

1-2 3-4 3-6 3-6 3-6 3-6 10-12 10-12 10-12 10-12

Symbolerne viser forskellige slags dybfrost. Tallene angiver det antal måneder, de pågældende madvarer kan opbevares. Madvarens kvalitet og behandling før nedfrysningen afgør, om det højeste eller laveste tal for opbevaringstid gælder.

Åbning og lukning af låget

Låget er forsynet med en tætsluttende pakning, og derfor er det svært at åbne igen, hvis

Vigtigt Brug ikke sulfosæbe eller skuremiddel. Det vil skade overfladen.

det lige har været åbnet (fordi der dannes undertryk i fryseren).

Vent nogle minutter med at åbne apparatet igen. Vakuumventilen gør det lettere at åbne låget.

Advarsel Træk aldrig meget kraftigt i grebet.

Low frost-system

Fryseren har Low frost-system (du kan se en ventil i bagvæggen indvendig i fryseren), der reducerer rimdannelsen med op til 80 procent. Rent praktisk betyder det op til 5 år uden afrimning.

Frysekurve

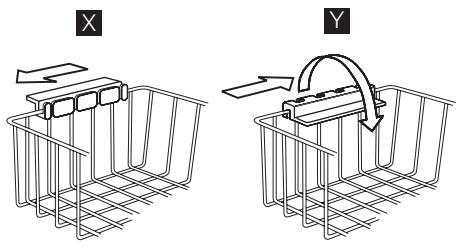

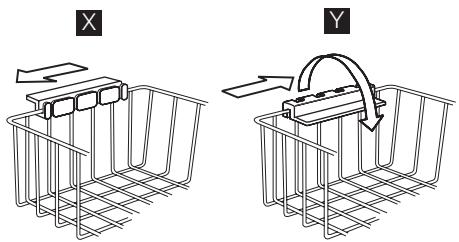

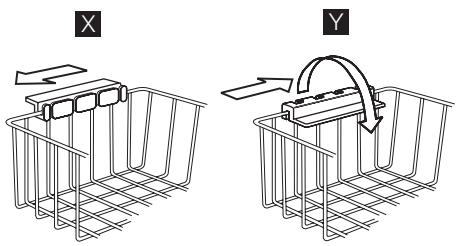

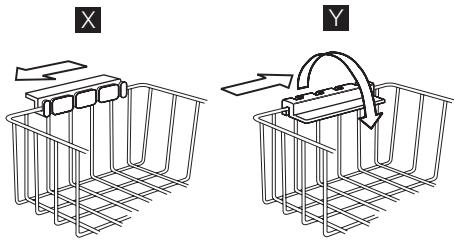

Hægt kurvene på fryserens overkant (X), eller stil dem i fryseren (Y). Drej håndtagene og sæt dem fast i de to stillinger, som vist på tegningen.

X Y

Kurvene sættes ned i hinanden.

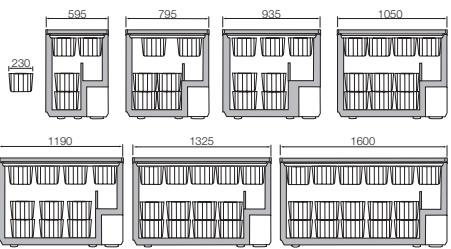

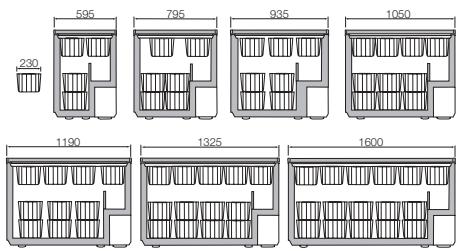

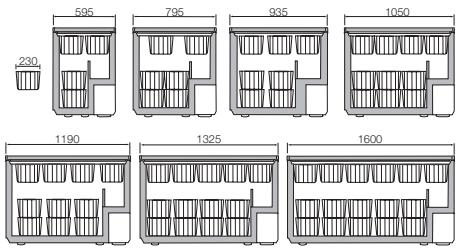

Følgende tegninger viser, hvor mange kurve der kan stå i de forskellige frysermodeller.

595 795 935 1050 230 1190 1325 1600

Ekstra kurve kan bestilles hos Electrolux Service A/S.

Sikkerhedslås

Fryseren er forsynet med særlig lås for at sikre, at låget ikke kan låses utilsigtet. Låsen er

Nyttige oplysninger og råd

Råd om frysning

Her er nogle vigtige tips om, hvordan du udnytter fryseafdelingen bedst muligt:

• Den maksimale indfrysningskapacitet pr. døgn. fremgår af typeskiltet;
• Indfrysningen tager 24 timer. I dette tidsrum bør der ikke lægges flere madvarer ind;
• Nedfrys kun 1. klasses madvarer, der er friske og grundigt rengjorte;
• Del maden op i små portioner, så den indfryses hurtigt og jævnt. Så kan du også hurtigt optø netop den mængde, du skal bruge;
• Pak maden ind i alufolie eller polyætylen, og sørg for, at indpakningen er lufttæt;
• Lad ikke friske, ikke-nedfrosne madvarer røre ved frostvarer, så temperaturen stiger i dem;
• Magre madvarer holder sig bedre og længere end fedtholdige; Salt nedsætter madens holdbarhed;

Vedligeholdelse og rengøring

Bemærk Kobl apparatet fra strømforsyningen, før der udføres nogen som helst form for vedligeholdelse.

Apparatets kølesystem indeholder klor- brinter; Service og påfyldning må derfor kun udføres af en autoriseret tekniker.

Regelmæssig rengøring

1. Sluk for apparatet.

udformet, så nøglen kun kan drejes i låsen (så låget låses), hvis den først trykkes ind i låsen.

Gør følgende for at lukke fryseren:

1. Sæt forsigtigt nøglen i låsen.
2. Drej nøglen med uret, mod symbolet ☐.
   Gør følgende for at åbne fryseren:
3. Sæt forsigtigt nøglen i låsen.
4. Drej nøglen mod uret, mod symbolet ☐.

Vigtigt Ekstra nøgler fås hos Electrolux Servic A/S.

Advarsel Opbevar nøglen utilgængeligt for børn.

Sørg for at tage nøglen ud af låsen, inden det gamle apparat kasseres.

• Hvis sodavandsis spises direkte fra frostrummet, kan de give forfrysninger;
• Det er en god idé at mærke alle pakker med indfrysningsdato, så du har styr på holdbarheden;

Tips om opbevaring af frostvarer

For at få den største fornøjelse af dette skab, skal du:

• Sikre dig, at købte dybfrostvarer har været været korrekt opbevaret i forretningen;
• Sørge for at bringe frostvarer hjem hurtigst muligt og lægge dem i fryseren;
• Åbne låget så lidt som muligt, og lad det ikke stå åbent længere end højst nødven-digt.
• Optøede madvarer nedbrydes meget hurtigt og kan ikke nedfryses igen.

• Overskrid ikke udløbsdatoen på pakken.

• Tag stikket ud af kontakten.

• Rengør jævnligt apparat og tilbehørsdele med varmt vand og neutral sæbe. Rengør lågets pakning omhyggeligt.
• Tør apparatet grundigt af.
• Sæt stikket i stikkontakten.
• Tænd for apparatet.

⚠ Bemærk Brug ikke sulfosæbe, skurepulver/skuresvampe, stærkt parfumeret rengøringsmiddel eller voksprodukter til indvendig rengøring af apparatet. Undgå at beskadige kølesystemet.

Vigtigt Det er ikke nødvendigt at rengøre kompressorområdet.

Mange rengøringsmidler til køkkener indeholder kemikalier, der kan angribe og evt. beskadige de anvendte plastmaterialer i apparatet. Derfor anbefales det, at kabinettet udvendig kun rengøres med varmt vand tilsat lidt opvaskemiddel.

Afrimning af fryser

Fryseren skal afrimes, när laget af rim er 10-15 mm tykt.

Det er mest praktisk at afrime, när fryseren er tom eller kun indeholder få madvarer.

Rimlag fjernes på følgende måde:

1. Sluk for apparatet.
2. Tag eventuelle madvarer ud, pak dem ind i flere lag avispapir, og læg dem et koldt sted.

3. Lad låget stå åbent, tag proppen ud af afløbet til afrimningsvand, og opsaml afrimningsvandet i en bakke. Brug en skra- ber til hurtigt at fjerne isen.

4. Når afrimningen er afsluttet, tørres skabet grundigt af indvendig, og proppen sættes i igen.

5. Tænd for apparatet.

6. Sæt termostatknappen på højeste trin, og lad apparatet stå på denne indstilling i to-tre timer.
7. Læg madvarerne på plads igen.

Vigtigt Brug aldrig skarpe metalgenstande til at skrabe rim af. Det kan beskadige apparatet. Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde optøningen, med mindre de er anbefalet af producenten. Hvis dybfrostvarernes temperatur er steget under afrimningen, kan det forkorte deres holdbarhed.

Pause i brug

Tag følgende forholdsregler, når apparatet ikke skal bruges i længere tid:

1. Sluk for apparatet.
2. Tag stikket ud af kontakten.
3. Tag al maden ud.
4. Afrim og rengør apparatet og alt tilbehør.
5. Lad låget stå åbent for at forebygge ubehagelig lugt.

Vigtigt Hvis der skal være tændt for skabet: Bed nogen se til det en gang imellem, så maden ikke bliver fordærvet, hvis der har været strømsvigt.

Når der opstår fejl

⚠ Bemærk Inden fejlfinding skal stikket tages ud af kontakten. Fejl der ikke er nævnt i denne brugsanvisning må kun afhjælpes af en autoriseret installatør eller anden fagmand.

Vigtigt Der kommer lyde under normal drift (kompressor, kølekredsløb).

Problem	Mulig årsag	Løsning
Apparatet støjer.	Apparatet står ikke fast.	Se efter, om apparatet står stabilt (alle fire fødder skal hvile på gulvet).
Kompressoren kører hele tiden.	Temperaturen er ikke rigtigt indstillet.	Vælg en højere temperatur.
	Låget er blevet åbnet for tit.	Lad ikke låget stå åbent længere end nødvendigt.
	Låget er ikke rigtigt lukket.	Kontroller, at låget slutter tæt, og at pakningerne er intakte og rene.
	Der er lagt store mængder mad til indfrysning på en gang.	Vent nogle timer, og kontroller så temperaturen igen.
	Madvarerne var for varme, da de blev lagt i.	Lad madvarer køle af til stuetemperatur, før de lægges i.
	Temperaturen i det lokale, hvor apparatet står, er for høj til, at det kan fungere effektivt.	Prøv at sænke temperaturen i det lokale, hvor apparatet står.
Advarselslampen for høj temperatur lyser.	Der er for varmt i fryseren.	Se under "Alarm for høj temperatur".
	Der er tændt for apparatet for nylig, og temperaturen er stadig for høj.	Se under "Alarm for høj temperatur".
Der dannes for meget rim og is.	Madvarerne er ikke pakket godt nok ind.	Pak madvarerne bedre ind.
	Låget er ikke rigtigt lukket eller slutter ikke tæt.	Kontroller, at låget slutter tæt, og at pakningerne er intakte og rene.
	Temperaturen er ikke rigtigt indstillet.	Vælg en højere temperatur.
	Proppen til afløbet er ikke sat rigtigt i.	Sæt proppen til afløbet rigtigt i.
Låget lukker ikke helt.	Der er for meget rim.	Fjern rim, der blokerer låget.
	Lågets pakninger er snavsede eller klæbrige.	Rengør lågets pakninger.
	Madvarer blokerer låget.	Flyt rundt på pakkerne. Se mærkaten i apparatet.
Låget er svært at åbne.	Lågets pakninger er snavsede eller klæbrige.	Rengør lågets pakninger.
	Ventilen er blokeret.	Kontroller ventilen.
Pæren lyser ikke.	Pæren er sprunget.	Se under "Udskiftning af pære".
Der er for varmt i fryseren.	Temperaturen er ikke rigtigt indstillet.	Vælg en lavere temperatur.
	Låget slutter ikke tæt eller er ikke rigtigt lukket.	Kontroller, at låget slutter tæt, og at pakningen er intakt og ren.
	Der var ikke tilstrækkelig koldt i apparatet før indfrysningen.	Lad apparatet køle ned tilstrække-ligt længe.
	Der er lagt store mængder mad til indfrysning på en gang.	Vent nogle timer, og kontroller så temperaturen igen. Læg mindre mængder i ad gangen, næste gang du indfryser madvarer.
	Madvarerne var for varme, da de blev lagt i.	Lad madvarerne komme ned på stuetemperatur, før de lægges i.
	De madvarer, der skal indfryses, ligger for tæt op ad hinanden.	Fordel madvarerne, så den kolde luft kan cirkulere frit imellem dem.
	Låget er blevet åbnet for tit.	Undgå at åbne låget så tit.
	Låget har stået åbent i længere tid.	Lad ikke låget stå åbent længere end nødvendigt.
Der er for koldt i fryseren.	Temperaturen er ikke rigtigt indstillet.	Vælg en højere temperatur.
Apparatet virker slet ikke. Hverken køling eller lys virker.	Stikket er ikke sat rigtigt i kontakten.	Sæt stikket rigtigt i stikkontakten.
	Der kommer ikke strøm til apparatet.	Prøv at sætte et andet el-apparat til stikkontakten.
	Der er ikke tændt for apparatet.	Tænd for apparatet.
	Der ingen strøm på stikkontakten (prøv at sætte et andet el-apparat til den).	Tilkald elektriker.

Kundeservice

Hvis apparatet stadig ikke virker som det skal, når du har undersøgt ovenstående: Kontakt nærmeste servicecenter.

For at få hurtig service er det vigtigt, at du opgiver apparatets model og serienummer. Det finder du på garantibeviset eller på typepladen, der sidder udvendig på højre side af apparatet.

Udskiftning af pære

1. Tag stikket ud af kontakten.

2. Erstat den defekte pære med en ny pære med samme effekt (maks. styrke fremgår af lampedækslet).

3. Sæt stikket i stikkontakten.

4. Åbn låget. Se efter, at lampen lyser.

Hand inserting a card into a device panel (no text or symbols visible)

⚠️ Advarsel Fjern ikke lampedækslet, när pæren skiftes. Fryseren må ikke startes, hvis lampedækslet mangler eller er defekt.

Tekniske data

Rumfang (brutto)	liter	304	Højde	mm	876	Temperaturstignings-tid	timer	32
Rumfang (net-to)	liter	300	Bredde	mm	1050	Strømforbrug	kWh/døgn	0,740
Oplyst effekt/forbrug	Watt	85	Dybde	mm	665	Indfrysningskapacitet	kg/døgn	17
Spænding	volt	230	Vægt	Kg	49	Klimaklasse		SN-T

Yderligere tekniske specifikationer fremgår af typeskiltet udvendig på apparatets højre side.

Installation

Placering

Advarsel Hvis du kasserer et ældre apparat med fjederlås (lås med låsetunge) på låget: Sørg for at ødelægge den, så børn ikke kan komme til at smække sig inde.

Vigtigt Der skal være adgang til stikket efter installationen.

Apparatet skal installeres et sted, hvor rum-temperaturen passer til den opgivne klimaklasse på apparatets typeskilt:

Klima-klasse	Omgivelsestemperatur
SN	+10°C til + 32°C
N	+16°C til + 32°C
ST'	+16°C til + 38°C
T	+16°C til + 43°C

Elektrisk tilslutning

Inden tilslutning til lysnettet skal det kontrolleres, at spændingen og frekvensen på typeskiltet svarer til boligens forsyningsstrøm. Apparatet skal tilsluttes jord. Stikket på netledningen har en kontakt til dette formål. Hvis der ikke er jord på stikkontakten, tilsluttes apparatet en særskilt jordforbindelse i h.t. Stærkstrømsreglementet. Spørg en autoriseret installatør til råds.

Producenten fralægger sig ethvert ansvar, hvis de nævnte sikkerhedsregler ikke overholdes.

Apparatet er i overensstemmelse med EU-direktiver.

Formålet med ekstrabeskyttelsen er at be- skytte brugeren mod farlige elektriske stød i tilfælde af fejl.

I boliger opført efter 1. april 1975 vil alle stikkontakter i køkken og eventuelt bryggers være omfattet af en ekstrabeskyttelse.

I boliger opført før 1. april 1975 er ekstrabe- skyttelsen i orden, hvis der er installeret HFI- afbryder, som beskytter den stikkontakt, skabet skal forbindes til.

Skån miljøet

Symbolet ⚫ på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af I begge disse tilfælde skal der, hvis stikkontakten er for trebenet stikprop, benyttes en trebenet stikprop, og lederen med grøn-gul isolation skal tilsluttes jordklemmen (mærket 12 ), hv is stikkontakten kun er for tobenet stikprop, benyttes en tobenet stikprop. Hvis brugeren selv monterer denne, skal lederen med grøn-gul isolation klippes så tæt som muligt på det sted, hvor ledningen går ind i stikproppen.

I alle andre tilfælde bør De lade en autoriseret el-installatør undersøge, hvordan De nem- mest får ekstrabeskyttet skabet.

Hvis De ikke har ekstrabeskyttelse i boligen i forvejen, anbefaler Elektricitetsrådet, at De lader elinstallat øren opsætte en HFI-afbryder.

Krav til lufttilførsel

1. Placer fryseren vandret på et fast underlag. Alle fire födder skal hvile på gulvet.
2. Sørg for, at apparatets bagside er mindst 5 cm fra væggen.
3. Sørg for, at apparatets sider er mindst 5 cm fra vægge/skabe.

Der skal være tilstrækkelig luftudskiftning bag apparatet.

miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt.

Electrolux. Thinking of you.

Lue lisää osoitteessa www.electrolux.com

Sisällys

Turvallisuusohjeet	11	Hoito ja puhdistus	15
Käyttö	13	Käyttöhäiriöt	16
Käyttöpaneeli	13	Tekniset tiedot	18
Ensimmäinen käyttökerta	14	Asennus	19
Päivittäinen käyttö	14	Ympäristönsuojelu	19
Hyödyllisiä neuvoja ja vinkkejä	15

Oikeus muutoksiin pidätetään

Turvallisuusohjeet

Lue tämä käyttöohje ja sen sisältämät neuvot sekä varoitukset huolellisesti ennen laitteen asentamista ja ensimmäistä käyttöä, jotta osaisit käyttää laitetta turvallisesti ja oikealla tavalla. Turhien virheiden ja onnettomuuksien välttämiseksi on tärkeää, että kaikki laitteen käyttäjät perehtyvät huolellisesti sen toimintaan ja turvallisuusominaisuuksiin. Pidä tämä ohje tallessa ja varmista, että se kulkee aina laitteen mukana esimerkiksi asunnon vaih-don yhteydessä tai luovutetaan mahdolliselle uudelle omistajalle. Näin kaikilla laitteen käyttäjillä on asianmukaiset ohjeet turvallista käyttöä varten.

Huomioi tarkasti käyttöohjeen sisältämät varoitukset käyttäjien turvallisuuden varmistamiseksi ja omaisuusvahinkojen välttämiseksi. Valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet varoitusten ja turvallisuusohjeiden vastaisesta toiminnasta.

Lasten ja taitamattomien henkilöiden turvallisuus

• Tämä laite ei ole tarkoitettu fyysisesti, motorisesti tai henkisesti rajoitteisten tai kokemattomien tai taitamattomien henkilöiden (eikä lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä. Pikkulapsia on valvottava eikä heidän pidä antaa leikkiä laitteella.
• Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voisivat aiheuttaa tukeh-tumisvaaran.
• Kun poistat laitteen käytöstä lopullisesti, irrota pistoke pistorasiasta, leikkaa virtajoh-

to irti (mahdollisimman läheltä laitteen liitäntäkohtaa) ja irrota laitteen ovi. Tällä tavoin voidaan välttää leikkiville lapsille aiheutuva sähköiskun tai loukkuunjäämisen vaara.

- Tässä laitteessa on magneettiset oven tiivisteet. Jos entisen laitteesi ovessa on jousilukitus (salpa), riko jousilukitus, ennen kuin poistat vanhan laitteen käytöstä estääksesi lasten loukkuunjäämisen vaaran.

Yleiset turvallisuusohjeet

Huomio Älä tuki laitteen ilmanvaihtoaukkoja.

• Laite on tarkoitettu elintarvikkeiden ja/tai juomien säilyttämiseen kotitalouskäytössä tämän käyttöohjeen kuvauksen mukaisesti.
• Älä yritä nopeuttaa sulatusta mekaanisten laitteiden tai muun keinotekoisen sulatusvälineen avulla.
• Älä käytä muita sähkölaitteita (esim. jäätelökonetta) jäähdytyslaitteiden sisällä, elleivät ne ole valmistajan hyväksymiä tähän tarkoitukseen.
• Varo vahingoittamasta jäähdytysputkistoa.

- Laitteen jähdytysputkisto sisältää isobutaania (R600a), joka on hyvin ympäristöystävällinen luonnonkaasu, mutta kuitenkin tulenarka.

Varmista, etteivät jähdytyspiirin komponentit pääse vaurioitumaan laitteen kuljetuksen ja asennuksen aikana.

Jos jäähdytysputkisto vaurioituu:

- vältä avotulta ja muita syttymislähteitä

- tuuleta huolellisesti huone, johon laite on sijoitettu

- Laitteen teknisten ominaisuuksien muuttaminen tai muiden muutosten tekeminen laitteeseen on vaarallista. Vahingoittunut virtajohto voi aiheuttaa oikosulun, tulipalon ja/tai sähköiskun.

Varoitus! Sähköosien (virtajohto, pistoke, kompressori) vaihdon saa suorittaa vain valtuutettu huoltoliike.

1. Virtajohtoa ei saa jatkaa.
2. Varmista, että virtajohto ei joudu puristuksiin tai pääse vahingoittumaan laitteen takana. Litistynyt tai vahingoittunut virtajohto voi ylikuumentua ja aiheuttaa tulipalon.
3. Laitteen verkkovirtakytkennän on oltava hyvin ulottuvilla siten, että pistoke on helppo irrottaa pistorasiasta.
4. Älä vedä virtajohdosta pistoketta irrottaessasi.
5. Jos pistoke on löysästi kiinni virtajoh-dossa, älä kiinnitä sitä pistorasiaan. Tämä aiheuttaa sähköiskun tai tulipalon vaaran.
6. Laitetta ei saa käyttää, jos sisävalon lampun suojus 4) on irrotettu.

- Laite on painava, ja sen siirtämisessä on noudatettava varovaisuutta.

- Älä koske pakastimessa oleviin tuotteisiin kostein tai märin käsin. Koskettaminen voi aiheuttaa ihon hankautumista tai kylmävammoja.

- Laite ei saa olla pitkään suorassa aurin-gonvalossa.

Päivittäinen käyttö

• Älä laita kuumia kattiloita laitteen muoviosien päälle.

• Älä säilytä tulenarkoja kaasuja tai nesteitä jääkaapissa, sillä ne voivat räjähtää.

• Älä laita elintarvikkeita suoraan takaseinän ilmanvaihtoaukkoa vasten. 5)

• Pakasteita ei saa pakastaa uudelleen sen jälkeen, kun ne on kerran sulatettu.
• Säilytä valmispakasteet pakkauksen ohjei-ta noudattaen.
• Noudata tarkasti laitteen valmistajan säily-tysohjeita. Lue ohjeet.
• Älä laita pakastimeen hiilihappopitoisia tai poreilevia juomia, sillä jäätyessä pakkaukseen muodostuu painetta, jolloin se voi räjähtää ja vahingoittaa laitetta.
• Mehujäät voivat aiheuttaa kylmävammoja, jos ne nautitaan suoraan pakastimesta otettuina.

Huolto ja puhdistus

• Ennen kuin aloitat huoltoa tai puhdistusta, kytke laite pois toiminnasta ja irrota pistoke pistorasiasta.
• Älä käytä laitteen puhdistuksessa metalliesineitä.
• Älä käytä huurteen poistamisessa teräviä esineitä. Käytä muovista kaavinta.

Asennus

Tärkeää Noudata tarkasti sähköliitäntää käsittelevässä kappaleessa annettuja ohjeita.

• Pura laite pakkauksestaan ja tarkista mahdolliset kuljetusvauriot. Vaurioitunutta laitetta ei saa kytkeä verkkovirtaan. Ilmoita mahdollisista vahingoista välittömästi jälleenmyyjälle. Säilytä tässä tapauksessa pakkausmateriaalit.
• Odota vähintään neljä tuntia ennen kuin kytket laitteen verkkovirtaan, jotta öljy ehtii virrata kompressoriin.
• Laitteen ympärillä on oltava hyvä ilmankierto, jotta ylikuumenemisen vaaraa ei ole. Noudata asennusohjeissa esitettyjä ilmanvaihtomääräyksiä.
• Laitetta ei saa sijoittaa lämpöpatterin tai lieden viereen.
• Varmista, että laitteen verkkovirtakytkentä on hyvin ulottuvilla laitteen asennuksen jälkeen.

Huoltopalvelu

- Kaikki laitteen asennukseen liittyvät sähkötyöt on annettava ammattitaitoisen sähköasentajan tehtäväksi.

4) Mikäli varusteena

5) Mikäli kyseessä on huurtumaton Frost Free -malli

4) Mikäli varusteena 5) Mikäli kyseessä on huurtumaton Frost Free -malli

- Laitteen huoltotyöt saa suorittaa vain valtuutettu huoltoliike, ja ainoastaan alkuperäisten varaosien käyttäminen on sallittua.

Ympäristönsuojelu

Tämä laite ei sisällä otsonikerrosta tuhoavia kaasuja jäähdytyspiirissä eikä eristemateriaaleissa. Käytöstäpoistettua laitetta ei saa toimittaa tavallisen yhdys-

kuntajätteen keräykseen. Eristevaahto sisältää tulenarkoja kaasuja: laitteen käytöstäpoistossa ja hävittämisessä tu-lee noudattaa paikallisia jätehuoltomää-räyksiä. Vältä vahingoittamasta jäähdy-tysyksikköä, erityisesti lämmönvaihti-men läheltä. Tässä laitteessa käytetyt, symbolilla ⚙️ merkityt materiaalit ovat kierrätettäviä.

Käyttö

Kytkeminen toimintaan

Kiinnitä pistoke pistorasiaan.

Käännä lämpötilan säädintä myötäpäivään.

Merkkivalo syttyy.

Hälytysmerkkivalo syttyy.

Laitteen kytkeminen pois toiminnasta

Laite kytketään pois toiminnasta kääntämällä lämpötilan säädin asentoon OFF.

Lämpötilan säätäminen

Lämpötila säätyy automaattisesti.

Laitetta käytetään seuraavasti:

• lämpötilaa säädetään lämpimimmälle asetukselle kääntämällä lämpötilan säädintä kohti asetusta ✉.
• lämpötilaa säädetään kylmimmälle asetuk-selle kääntämällä lämpötilan säädintä kohti asetusta ✉.

Keskiasento on yleensä sopivin asetus.

Off Snowflake

Huomioi lämpötilan säätämisessä seuraavat siihen vaikuttavat asiat:

• huoneen lämpötila
• kuinka usein kantta avataan
• säilytettävien elintarvikkeiden määrä
• laitteen sijaintipaikka.

Käyttöpaneeli

1 2 3 △ ○ * 4

1 Korkean lämpötilan hälytysmerkkivalo
2 Merkkivalo
3 Action Freeze merkkivalo
4 Action Freeze kytkimellä ja hälytyksen nollaus

Action Freeze -toiminto

Action Freeze -toiminto käynnistetään Action Freeze -toiminnon kytkimellä.

Action Freeze -toiminnon merkkivalo syttyy. Toiminto kytkeytyy automaattisesti pois pääl- tä 52 tunnin kuluttua.

Voit kytkeä toiminnon pois päältä milloin ta-hansa painamalla Action Freeze -toiminnon kytkintä. Action Freeze -toiminnon merkkivalo sammuu.

Korkean lämpötilan hälytys

Kun lämpötila kohoaa pakastimessa (esimerkiksi sähkökatkon aikana):

• hälytysmerkki valo syttyy
• kuuluu merkkiääni.

Summeri voidaan kytkeä pois hälytysvaiheen aikana painamalla hälytyksen nollauspainiketta.

Älä pane elintarvikkeita pakastimeen hälytystilan aikana.

Kun lämpötila on palautunut normaaliksi, hälytysmerkkivalo sammuu automaattisesti.

Ensimmäinen käyttökerta

Sisätilan puhdistaminen

Ennen kuin otat laitteen käyttöön, pese sisäosat ja kaikki kaapin sisään sijoitettavat varusteet haalealla vedellä ja käsitiskiaineella poistaaksesi näin uudelle laitteelle tyypillisen hajun. Kuivaa pinnat ja varusteet lopuksi huo- lellisesti.

Tärkeää Älä käytä puhdistusaineita tai hankausjauhetta, sillä ne vahingoittavat pintoja.

Päivittäinen käyttö

Ruokien pakastaminen

Pakastinosasto soveltuu tuoreiden elintarvikkeiden pakastamiseen sekä valmispakasteiden pitkäaikaiseen säilyttämiseen.

Kun pakastat tuoretta ruokaa, aktivoi Action Freeze-toiminto vähintään 24 tuntia ennen elintarvikkeiden laittamista pakastinosas- toon.

24 tunnin aikana pakastettavien elintarvikkeiden enimmäismäärä on merkitty arvokil-peen 6)

Ruokien pakastuminen kestää 24 tuntia: tänä aikana pakastimeen ei saa lisätä uusia pa- kastettavia ruokia.

Pakasteiden säilyttäminen

Kun käytät pakastinta ensimmäistä kertaa tai pitkän käyttämättömän jakson jälkeen, anna laitteen toimia vähintään kahden tunnin ajan suuremmilla asetusarvoilla.

Tärkeää Jos pakastin sulaa vahingossa esimerkiksi sähkökatkon vuoksi, kun sähkö on ollut poikki pitempään kuin teknisissä ominaisuuksissa (kohdassa

Käyttöönottoaika) mainitun ajan, sulaneet elintarvikkeet on käytettävä nopeasti tai valmistettava ruoaksi, jonka jälkeen ne voidaan pakastaa uudelleen (kun ne ovat jäähtyneet).

Pakastuskalenteri

4.8 1 - 2 3 - 4 3 - 6 3 - 6 3 - 6 3 - 6 10 - 12 10 - 12 10 - 12 10 - 12

Symbolit ilmaisevat erilaisia pakastettavia elintarvikkeita.

Numerot tarkoittavat kunkin elintarvikeryhmän säilytysaikaa kuukausina. Sovelletaanko vaihteluvälin alempaa vai ylempää arvoa riippuu elintarvikkeen laadusta ja käsittelystä ennen pakastamista.

Kannen avaaminen ja sulkeminen

Koska kannessa on tiukasti sulkeutuva tiiviste, se ei avaudu helposti uudelleen heti sul-kemisen jälkeen (sisäpuolelle muodostuvan imun vuoksi).

Odota muutama minuutti, ennen kuin avaat kannen uudelleen. Tyhjiöventtiili auttaa kan- nen avautumisessa.

Varoitus! Älä koskaan vedä kahvasta kovalla voimalla.

Low Frost -tekniikka

Laitteen Low Frost -tekniikka (pakastimen takaosassa näkyvä venttiili) vähentää säiliöpakastimen huurteenmuodostusta jopa 80 prosenttia. Tämä merkitsee sitä, että pakastinta ei tarvitse sulattaa kuin noin viiden vuoden välein normaalikäytössä. Jos pakastinta käytetään erittäin intensiivisesti, ja olosuhteet ovat hyvin vaativat, pakastin tulee tarvittaessa sulattaa useammin.

Säilytyskorit

Aseta korit pakastimen yläreunaan (X) tai si- joita ne pakastimen sisään (Y). Käännä ja kiinnitä kahvat näihin kahteen asentoon kuvan osoittamalla tavalla.

Korit liukuvat toistensa sisään.

Seuraavasta kuvasta näet, kuinka monta koria voidaan asettaa sisäkkäin eri pakastin-malleissa.

230 595 795 935 1050 1190 1325 1600

Voit ostaa lisäkoreja paikallisesta valtuutetusta huoltoliikkeestä.

Turvalukko

Pakastimessa on erityislukko, joka estää ta-hattoman lukituksen. Lukko on suunniteltu siten, että voit kääntää avainta ja siten sulkea

Hyödyllisiä neuvoja ja vinkkejä

Pakastusohjeita

Seuraavassa on muutamia tärkeitä ohjeita te- hokkaan pakastamisen varmistamiseksi:

• 24 tunnin aikana pakastettavien elintarvikkeiden maksimimäärä on mainittu laitteen arvokilvessä.
• Ruokien pakastuminen kestää 24 tuntia. Tänä aikana pakastimeen ei saa lisätä uusia pakastettavia ruokia.
• Pakasta vain korkealaatuisia, tuoreita ja puhdistettuja elintarvikkeita.
• Jaa ruoka pieniin annoksiin, jotta se pakastuu nopeasti ja täydellisesti. Tällöin voit myöhemmin sulattaa vain tarvitsemasi määrän.
• Kääri elintarvikkeet alumiinifolioon tai pakkaa muovipusseihin mahdollisimman ilma-tiiviisti.
• Älä anna tuoreiden pakastamattomien ruokien koskea jo pakastuneita tuotteita, jotta niiden lämpötila ei nouse.
• Vähärasvaiset ruoat säilyvät paremmin kuin rasvaiset. Suola lyhentää elintarvikkeiden säilytysaikaa.

Hoito ja puhdistus

Huomio Kytke laite irti verkkovirrasta ennen puhdistus- ja huoltotöiden aloittamista.

Laitteen jäähdytysyksikkö sisältää hiilivetyä; Jäähdytysyksikön huollon ja täytön

kannen vain, jos olet ensin työntänyt avaimen lukkoon.

Sulje pakastin seuraavasti:

1. Työnnä avain varovasti lukkoon.
2. Käännä avainta myötäpäivään kohti - merkkiä.

Avaa pakastin seuraavasti:

1. Työnnä avain varovasti lukkoon.
2. Käännä avainta vastapäivään kohti - merkkiä.

Tärkeää Vara-avaimia voi tilata tai ostaa valtuutetusta huoltoliikkeestä.

Varoitus! Pidä avain poissa lasten ulottuvilta.

Muista poistaa avain lukosta, ennen kuin hävität vanhan laitteen.

• Jos jääpaloja nautitaan suoraan pakastimesta otettuina, ne voivat aiheuttaa kylmävammoja.
• Merkitse pakastuspäivämäärä kaikkiin pakkauksiin, jotta voit helposti seurata säilytysaikoja.
  Noudata seuraavia ohjeita varmistaaksesi laitteen parhaan suorituskyvyn:
• tarkista, että kaupasta ostamasi pakasteet on säilytetty oikein;
• laita pakasteet pakastimeen mahdollisimman nopeasti ostoksilla käynnin jälkeen;
• älä avaa ovea usein äläkä pidä ovea auki pitempään kuin on tarpeen.
• Sulatettu pakaste pilaantuu nopeasti, eikä sitä saa pakastaa uudelleen.
• Älä käytä tuotetta pakkaukseen merkityn viimeisen käyttöpäivän jälkeen.

Pakasteiden säilytysohjeita

saa suorittaa ainoastaan valtuutettu huoltoliike.

Säännöllinen puhdistus

1. Katkaise virta laitteesta.

2. Irrota pistoke pistorasiasta.

3. Puhdista pakastin ja siihen kuuluvat lisä- tarvikkeet säännöllisesti ja lämpimällä vedellä ja käsitiskiaineella. Puhdista kannen tiiviste huolellisesti.

4. Kuivaa pakastin kauttaaltaan.
5. Kiinnitä pistoke pistorasiaan.
6. Kytke virta laitteeseen.

Huomio Älä käytä pakastimen sisäpuolen puhdistukseen voimakkaita tai hankaavia puhdistusaineita, voimakastuoksuisia tuotteita tai kiillotusaineita.

Ehkäise jäähdytysjärjestelmän vioittuminen.

Tärkeää Kompressorialuetta ei tarvitse puhdistaa.

Monet keittiön pintojen puhdistusaineet si- sältävät kemikaaleja, jotka voivat vahingoit- taa laitteen muoviosia. Tästä syystä laitteen ulkopintojen puhdistuksessa on suositeltavaa käyttää vain lämmintä vettä ja käsitiskiai- netta.

Pakastimen sulattaminen

Sulata pakastin, kun huurrekerroksen pak-suus on noin 10-15 mm.

Pakastin on paras sulattaa silloin, kun siinä on vain vähän ruokaa.

Huurteen poistaminen:

1. Katkaise virta laitteesta.
2. Poista pakastimesta kaikki elintarvikkeet, kääri ne paksulti sanomalehteen ja laita viileään paikkaan.
3. Jätä kansi auki, irrota sulamisveden pois- toputken tulppa ja anna kaiken sulamis-

veden kertyä alustalle. Poista jää nopeasti kaapimen avulla.

1. Kun pakastin on sulanut, kuivaa sisäpinnat huolellisesti ja kytke laite takaisin verkovirtaan.
2. Kytke virta laitteeseen.
3. Aseta lämpötilan säädin maksimijäähdytyksen asentoon ja anna laitteen käydä 2-3 tuntia tällä asetuksella.
4. Laita pakasteet takaisin pakastimeen.

Tärkeää Älä koskaan käytä teräviä metallityökaluja huurteen poistoon, koska ne voivat vahingoittaa laitetta. Älä yritä nopeuttaa sulatusta mekaanisilla tai muilla keinotekoisilla välineillä, joita valmistaja ei ole neuvonut käyttämään. Pakasteiden lämpötilan nouseminen sulatuksen aikana voi lyhentää niiden turvallista säilytysaikaa.

Jos laitetta ei käytetä pitkään aikaan

Jos laitetta ei ole tarkoitus käyttää pitkään ai- kaan, suorita seuraavat toimenpiteet:

1. Katkaise virta laitteesta.
2. Irrota pistoke pistorasiasta.
3. Ota kaikki ruoat pois.
4. Sulata ja puhdista laite sekä kaikki sen varusteet.
5. Jätä kansi auki, jotta pakastimeen ei jää epämiellyttäviä hajuja.

Tärkeää Jos jätät laitteen toimintaan, pyydä jotakin henkilöä tarkistamaan kaappiin jätetyt elintarvikkeet aika ajoin, jotta ne eivät pilaannu esimerkiksi sähkökatkon sattuessa.

Käyttöhäiriöt

Huomio Irrota pistoke pistorasiasta ennen kuin aloitat vianmäärityksen. Vianmääritystoimenpiteet, joita ei ole mainittu tässä käyttöohjeessa, on annettava ammattitaitoisen sähköasentajan tehtäväksi.

Tärkeää Tietynlaiset äänet kuuluvat laitteen normaaliin toimintaan (kompressori, jäähdytysaineen kierto).

Häiriö	Mahdollinen syy	Korjaustoimenpide
Laite on äänekäs.	Laite ei ole kunnolla tuettu.	Tarkasta, että laite seisoo vakaasti (kaikki neljä jalkaa ovat lattialla).
Kompressori käy jatku-vasti.	Lämpötilaa ei ole säädetty oikein.	Säädä lämpötila korkeammaksi.
	Kantta on avattu liian usein.	Älä pidä kantta auki pitempään kuin on tarpeen.
	Kansi ei ole kunnolla kiinni.	Tarkista, että kansi sulkeutuu kun-nolla ja tiivisteet ovat ehjät ja puh-taat.
	Pakastimeen on pantu suuria määriä elintarvikkeita samanai-kaisesti.	Odota muutama tunti ja tarkista lämpötila uudelleen.
	Ruoka on pantu pakastimeen liian lämpimänä.	Anna ruoan jäähtyä huoneen läm-pötilaan ennen pakastimista.
	Huoneen lämpötila on liian korkea pakastimen tehokkaaseen toi-mintaan.	Yritä laskea sen huoneen lämpöti-laa, johon pakastin on sijoitettu.
Korkean lämpötilan häly- tysmerkkivalo palaa.	Pakastimen sisällä on liian läm-mintä.	Katso kohta Korkean lämpötilan hälytys.
	Pakastin on juuri kytketty päälle, ja lämpötila on vielä liian korkea.	Katso kohta Korkean lämpötilan hälytys.
Huurretta ja jäätä muo-dostuu runsaasti.	Elintarvikkeita ei ole pakattu kun-nolla.	Pakkaa tuotteet paremmin.
	Kantta ei ole suljettu kunnolla tai se ei sulkeudu tiiviisti.	Tarkista, että kansi sulkeutuu kun-nolla ja tiivisteet ovat ehjät ja puh-taat.
	Lämpötilaa ei ole säädetty oikein.	Säädä lämpötila korkeammaksi.
	Veden poistoputken tulppaa ei ole asetettu oikein.	Aseta veden poistoputken tulppa oikein.
Kansi ei sulkeudu koko-naan.	Pakastimessa on liikaa huurretta.	Poista liika huurre.
	Kannen tiivisteet ovat likaiset tai tahmeat.	Puhdista kannen tiivisteet.
	Elintarvikepakkaukset estävät kannen sulkeutumisen.	Järjestä pakasteet oikealla tavalla. Katso pakastimessa olevaa tarraa.
Kantta on vaikea avata.	Kannen tiivisteet ovat likaiset tai tahmeat.	Puhdista kannen tiivisteet.
	Venttiili on tukossa.	Tarkista venttiili.
Valo ei syty.	Lamppu on palanut.	Lue ohjeet kohdasta Lampun vaih-taminen.
Pakastimen sisällä on liian lämmintä.	Lämpötilaa ei ole säädetty oikein.	Säädä lämpötila alhaisemmaksi.
	Kansi ei sulkeudu tiukasti, tai sitä ei ole suljettu kunnolla.	Tarkista, että kansi sulkeutuu kun-nolla ja tiiviste on ehjä ja puhdas.
	Pakastinta on esijäähdytettävä riittävästi ennen pakastusta.	Esijäähdytä pakastinta tarpeeksi kauan.
	Pakastimeen on pantu suuria määriä elintarvikkeita samanai-kaisesti.	Odota muutama tunti ja tarkista lämpötila uudelleen. Sijoita seuraa-valla kerralla pakastimeen pienem-piä ruokamääriä yhdellä kertaa.
	Ruoka on pantu pakastimeen liian lämpimänä.	Anna ruoan jäähtyä huoneen läm-pötilaan ennen pakastimista.
	Pakastettavat elintarvikkeet ovat liian lähellä toisiaan.	Sijoittele tuotteet siten, että kylmä ilma pääsee kiertämään niiden ympärillä.
	Kantta on avattu liian usein.	Yritä olla avaamatta kantta usein.
	Kantta on pidetty auki pitkän ai-kaa.	Älä pidä kantta auki pitempään kuin on tarpeen.
Pakastimen sisällä on liian kylmä.	Lämpötilaa ei ole säädetty oikein.	Säädä lämpötila korkeammaksi.
Laite ei toimi lainkaan.Sekä jäähdytys että valot ovat poissa toiminnasta.	Pistoke ei ole kunnolla pistora-siassa.	Yhdistä pistoke kunnolla pistorasi-aan.
	Laite ei saa virtaa.	Yritä yhdistää toinen sähkölaite vir-talähteeseen.
	Laitetta ei ole kytketty päälle.	Kytke virta laitteeseen.
	Pistorasiassa ei ole jännitettä.(Yritä kytkeä pistorasiaan jokin toinen sähkölaite.)	Ota yhteys sähköasentajaan.

Asiakaspalvelu

Jos laite ei edellä mainittujen tarkastusten jälkeenkään toimi oikein, ota yhteys lähimpään valtuutettuun huoltoliikkeeseen.

Jotta saisit laitteen huolletuksi mahdollisimman nopeasti, on ehdottoman tärkeää, että kerrot laitteen mallin ja sarjanumeron, jotka löytyvät joko takuutodistuksesta tai laitteen ulkopinnassa oikealla puolella olevasta arvokilvestä.

Lampun vaihtaminen

1. Irrota pistoke pistorasiasta.

2. Vaihda palaneen lampun tilalle samante-hoinen uusi lamppu (maksimiteho on merkitty lampun suojukseen).

3. Kiinnitä pistoke pistorasiaan.

4. Avaa kansi. Tarkista, että valo syttyy.

Hand inserting a plug into a device panel (no text or symbols visible)

Varoitus! Älä poista lampun suojusta vaihdon aikana. Älä käytä pakastinta, jos lampun suojus on viallinen tai sitä ei ole.

Tekniset tiedot

Tilavuus (brutto)	Litraa	304	Korkeus	mm	876	Käyttöönottoaika	tuntia	32
Tilavuus (netto)	Litraa	300	Leveys	mm	1050	Energiankulutus	kWh/24 h	0,740
Nimellisteho	W	85	Syvyys	mm	665	Pakastusteho	kg/24 h	17
Jännite	V	230	Paino	kg	49	Ilmastoluokka		SN-T

Muut tekniset tiedot on merkitty laitteen ulkopuolella oikealla sijaitsevaan arvokilpeen.

Asennus

Sijoittaminen

Varoitus! Jos poistat käytöstä vanhan laitteen, jonka kansi on varustettu lukolla tai salvalla, riko lukko, jotta pikkulapset eivät voi jäädä loukkuun laitteen sisään.

Tärkeää Pistokkeen on oltava helposti ulottuvilla laitteen asennuksen jälkeen.

Laitteen voi asentaa autotalliin tai kellariin, mutta optimaalisen suorituskyvyn saavutta-miseksi laite on suositeltavaa asentaa paik-kaan, jossa ympäristön lämpötila vastaa lait-teen arvokilvessä mainittua ilmastoluokkaa:

Ilmasto-luokka	Ympäristön lämpötila
SN	+10 °C – 32 °C
N	+16 °C – 32 °C
ST	+16 °C – 38 °C
T	+16 °C – 43 °C

Sähköliitäntä

Ennen kuin kytket laitteen verkkovirtaan, tarkista, että arvokilvessä mainittu jännite ja taa-juus vastaavat verkkovirran arvoja.

Ympäristönsuojelu

Tuotteeseen tai sen pakkaukseen merkitty symboli 📄, osoittaa, että tätä tuotetta ei saa laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen. Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon

Laite on kytkettävä maadoitettuun pistorasi- aan. Virtajohdon pistoke on varustettu maadoituskoskettimella. Jos pistorasia, johon lai- te kytketään, ei ole maadoitettu, ota yhteys sähköasentajaan ja pyydä asentajaa kytkemään laite erilliseen maadoitusliittimeen voimassa olevien määräysten mukaisesti.

Valmistaja ei vastaa millään tavalla vahingoista, mikäli edellä olevia turvallisuusohjeita ei ole noudatettu.

Tämä laite vastaa Euroopan yhteisön. direktiivejä.

Ilmanvaihtovaatimukset

1. Sijoita pakastin vaaka-asentoon tukevalle pinnalle. Laitteen kaikkien neljän jalan tu-lee olla tukevasti lattiassa.
2. Varmista, että laitteen ja takana olevan seinän välinen rako on 5 cm.
3. Varmista, että laitteen ja sen sivuilla olevien seinien välinen rako on 5 cm.
   Ilmanvaihdon on oltava riittävä laitteen takana.

luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä.

Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.

Electrolux. Thinking of you.

Mehr zu unserem Denken finden Sie unter www.electrolux.com

Inhalt

Sicherheitshinweise	20
Betrieb	22
Bedienblende	23
Erste Inbetriebnahme	23
Täglicher Gebrauch	23
Praktische Tipps und Hinweise	25

Reinigung und Pflege	25
Was tun, wenn ...	26
Technische Daten	29
Gerät aufstellen	29
Hinweise zum Umweltschutz	29

Änderungen vorbehalten

Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist.

Halten Sie sich zu Ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichtsmaßnahmen der vorliegenden Benutzerinformation, da der Hersteller bei Missachtung derselben von jeder Haftung freigestellt ist.

Sicherheitshinweis

• Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind.
  Kinder müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen können.

• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Erstickungsgefahr!

• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schneiden Sie das Netzkabel (so nah wie möglich am Gerät) ab und entfernen Sie die Tür, so dass spielende Kinder vor elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschließen können.
• Wenn dieses Gerät mit magnetischer Türdichtung ein älteres Modell mit Schnappverschluss (Türlasche) an der Tür oder auf dem Deckel ersetzt, machen Sie den Schnappverschluss vor dem Entsorgen des Altgerätes unbrauchbar. So verhindern Sie, dass das Gerät nicht zu einer Todesfalle für Kinder wird.

Allgemeine Sicherheitshinweise

Vorsicht! Die Belüftungsöffnungen müssen immer frei von Hindernissen sein.

• Das Gerät ist für die Aufbewahrung von Lebensmitteln und/oder Getränken in einem normalen Haushalt bestimmt, wie in den vorliegenden Bedienungsanweisungen beschrieben wird.
• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen.
• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kühlgeräten, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.

- Achten Sie darauf, den Kühlkreislauf nicht zu beschädigen. - Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches und sehr umweltfreundliches Gas, das jedoch leicht entflammbar ist.

Achten Sie beim Transport und bei der Aufstellung des Gerätes darauf, nicht die Komponenten des Kältekreislaufs zu beschädigen.

Bei einer eventuellen Beschädigung des Kältekreislaufs:

– offene Flammen und Zündfunken vermeiden
– den Raum, in dem das Gerät installiert ist, gut lüften

- Änderungen der Spezifikationen und am Gerät sind gefährlich. Ein defektes Netzkabel kann Kurzschlüsse und Feuer verursachen und/oder zu Stromschlägen führen.

⚠️ Warnung! Elektrische Bauteile (Netzkabel, Stecker, Kompressor) dürfen nur vom Kundendienst oder einer kompetenten Fachkraft ausgewechselt werden.

1. Das Netzkabel darf nicht verlängert werden.
2. Vergewissern Sie sich, dass der Netzstecker nicht von der Geräterückseite gequetscht oder beschädigt wird. Ein gequetschter oder beschädigter Netzstecker überhitzt und kann einen Brand verursachen.
3. Vergewissern Sie sich, dass der Netzstecker des Gerätes frei zugänglich ist.
4. Ziehen Sie nicht am Netzkabel.
5. Stecken Sie den Netzstecker nie in eine lockere Steckdose. Es besteht Brand- und Stromschlaggefahr.
6. Betreiben Sie das Gerät nicht ohne Lampenabdeckung, 7) Innenbeleuchtung vorgesehen ist.

- Dieses Gerät ist schwer. Vorsicht beim Transport.

- Entnehmen oder berühren Sie nie mit nassen/feuchten Händen Tiefkühlgut, da dies zu Hautverletzungen oder Kälteverbrennungen führen kann.

- Das Gerät nicht direkter Sonneneinstrahlung aussetzen.

Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die Kunststoffteile des Gerätes.
• Lagern Sie keine feuergefährlichen Gase oder Flüssigkeiten in dem Gerät. Explosionsgefahr.
• Legen Sie Lebensmittel nicht direkt vor den Luftauslass auf der Rückwand. 8)
• Ein aufgetautes Produkt darf nicht wieder eingefroren werden.
• Abgepackte Tiefkühlkost immer entsprechend den Herstellerangaben aufbewahren.
• Die Lagerempfehlungen des Geräteherstellers sollten strikt eingehalten werden. Halten Sie sich an die betreffenden Anweisungen.
• Keine kohlensäurehaltigen Getränke oder Sprudel in den Tiefkühlschrank stellen, da der Druckanstieg in den Behältern zur Explosion führen und das Gerät beschädigen kann.
• Eis am Stiel kann Kälteverbrennungen verursachen, wenn es direkt nach der Entnahme aus dem Gefrierschrank gegessen wird.

Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab und ziehen Sie den Netzstecker aus der Steckdose. Falls Sie nicht an die Steckdose kommen, unterbrechen Sie die Stromversorgung.
• Reinigen Sie das Gerät nicht mit Metallgegenständen.
• Keine scharfen Gegenstände zum Entfernen von Reif und Eis im Gerät verwenden. Verwenden Sie einen Kunststoffschaber.

Inbetriebnahme

Wichtig! Halten Sie sich für den elektrischen Anschluss bitte genau an die Anweisungen im betreffenden Abschnitt.

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden umgehend dem Händler, bei dem Sie es erworben haben. Bewahren Sie in diesem Fall die Verpackung auf.
• Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschließen, damit das Öl in den Kompressor zurückfließen kann.
• Ausreichenden Freiraum zur Luftzirkulation um das Gerät lassen; anderenfalls besteht Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installationsanweisungen.
• Das Gerät darf nicht in der Nähe von Heizkörpern oder Kochern installiert werden.
• Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Installation frei zugänglich ist.

Kundendienst

- Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur

Betrieb

Einschalten des Geräts

Stecken Sie den Stecker in die Wandsteck-dose.

Drehen Sie den Temperaturregler im Uhrzeigersinn.

Die Kontrolllampe leuchtet auf.

Die Alarmlampe leuchtet auf.

Ausschalten des Geräts

Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position OFF.

Temperaturregelung

Die Temperatur wird automatisch geregelt. Bedienen Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf ✉, um die minimal mögliche Kühlung zu erreichen;
• drehen Sie den Temperaturregler auf ✉, um die maximal mögliche Kühlung zu erreichen;

von einem qualifizierten Elektriker oder einem Elektro-Fachmann durchgeführt werden.

- Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original-Ersatzteile.

Umweltschutz

Das Gerät enthält im Kältekreis oder in dem Isoliermaterial keine ozonschädigenden Gase. Das Gerät darf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthält entzündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie erhalten diese bei Ihrer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, insbesondere nicht in der Nähe des Wärmetauschers. Die Materialien, die bei der Herstellung dieses Geräts verwendet wurden und mit dem Symbol markiert sind, können recycelt werden.

eine mittlere Einstellung ist im Allgemeinen am besten geeignet.

Off Snowflake

Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Temperatur im Innern des Gerätes von verschiedenen Faktoren abhängt:

• von der Raumtemperatur;
• von der Häufigkeit der Türöffnung;
- von der Menge der eingelagerten Lebensmittel;
- und vom Standort des Geräts.

Bedienblende

1 2 3 △ ○ * 4

1 Temperatur-Warnleuchte
2 Kontrolllampe
3 Action Freeze Lampe
4 Action Freeze Schalter und Alarm-Reset

Action Freeze Funktion

Sie können die Action Freeze Funktion aktivieren, indem Sie den Action Freeze Schalter drücken.

Die Action Freeze Kontrolllampe leuchtet auf.

Erste Inbetriebnahme

Reinigung des Innenraums

Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen "Neugeruch" am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfältig nachtrocknen.

Täglicher Gebrauch

Einfrieren frischer Lebensmittel

Das Gefrierfach eignet sich zum Einfrieren von frischen Lebensmitteln und zum Lagern von gefrorenen und tiefgefrorenen Lebensmitteln für einen längeren Zeitraum.

Um frische Lebensmittel einzufrieren, aktivieren Sie bitte die Action Freeze Funktion mindestens 24 Stunden, bevor Sie die einzufrierenden Lebensmittel in das Gefrierfach hinein legen.

Die maximale Menge an Lebensmitteln, die in 24 Stunden eingefroren werden kann, ist auf dem Typschild angegeben; ^9)

Der Gefriervorgang dauert mindestens 24 Stunden: legen Sie während dieses Zeitraums keine weiteren einzufrierenden Lebensmittel in das Gefriergerät.

9) Siehe hierzu "Technische Daten"

Diese Funktion endet automatisch nach 52 Stunden.

Diese Funktion kann jederzeit durch Drücken des Schalters Action Freeze (Schnellgefri- ren) ausgeschaltet werden. Die Action Freeze Kontrolllampe erlischt.

Temperaturwarnung

Ein Anstieg der Temperatur in einem Fach (zum Beispiel aufgrund eines Stromausfalls) wird wie folgt angezeigt:

• durch das Blinken der Alarmleuchte;
• durch das Ertönen eines Summers.

In der Alarmphase kann der Summer durch Drücken des Alarm-Rückstellschalters ausgeschaltet werden.

Bitte legen Sie während der Alarmphase keine Lebensmittel in das Gefiergerät ein.

Sobald die normalen Bedingungen wieder hergestellt sind, schaltet sich die Alarmleuchte automatisch aus.

Wichtig! Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da hierdurch die Oberfläche beschädigt wird.

Lagerung gefrorener Produkte

Lassen Sie das Gerät vor der ersten Inbetriebnahme oder nach einer Zeit, in der das Gerät nicht benutzt wurde, mindestens zwei Stunden lang auf den höheren Einstellungen laufen, bevor Sie Lebensmittel in das Gefrierfach hinein legen.

Wichtig! Kam es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit den technischen Daten angegebene Wert (siehe "Ausfalldauer") zu einem ungewollten Abtauen, dann müssen die aufgetauten Lebensmittel sehr rasch verbraucht oder sofort gekocht und (nach dem Abkühlen) erneut eingefroren werden.

Gefrierkalender

1 - 2 3 - 4 3 - 6 3 - 6 3 - 6 3 - 6 10 - 12 10 - 12 10 - 12 10 - 12

Die Symbole zeigen verschiedene Arten gefrorener Lebensmittel an.

Die Zahlen geben die Lagerzeiten in Monaten für die entsprechenden Arten gefrorener Lebensmittel an. Es hängt von der Qualität der Lebensmittel und ihrer Behandlung vor dem Einfrieren ab, ob der obere oder der untere Wert für die angezeigte Lagerzeit gilt.

Öffnen und Schließen des Deckels

Da der Deckel mit einer sehr gut schließenden Dichtung ausgestattet ist, kann das Gerät direkt nach dem Schließen nur sehr schwer geöffnet werden (da sich im Innern ein Vakuum bildet).

Bitte warten Sie in diesem Fall einige Minuten, bis Sie das Gerät wieder öffnen. Das Unterdruckventil hilft Ihnen, den Deckel zu öffnen.

Warnung! Ziehen Sie nie mit großer Kraft am Griff.

Low Frost System

Das Gerät ist mit der Low Frost System ausgerüstet (auf der Rückwand im Geräteinneren können Sie ein Ventil sehen), das die Eisbildung in der Gefriertruhe um 80 Prozent reduziert. Das bedeutet für Sie 5 Jahre Betrieb ohne Abtauen.

Einsatzkörbe

Hängen Sie die Körbe auf die Oberkante des Gefriergeräts (X) oder in das Innere des Gerätes (Y). Drehen und fixieren Sie die Griffe in diesen beiden Positionen wie im Bild abgebildet.

X Y

Die Körbe schieben sich dann ineinander. Die folgenden Abbildungen zeigen, wie viele Körbe in die verschiedenen Gefrierschrank-modelle eingesetzt werden können.

595 795 935 1050 230 1190 1325 1600

Weiter Körbe können Sie bei Ihrem Fachhändler beziehen.

Sicherheits-Verriegelung

Die Gefriertruhe ist mit einer Spezialverriegelung ausgestattet, um eine versehentliche Verriegelung zu vermeiden. Die Verriegelung ist so beschaffen, dass Sie den Schlüssel umdrehen und den Deckel nur so schließen können, wenn Sie den Schlüssel in die Verriegelung stecken.

Zum Schließen der Gefriertruhe gehen Sie bitte wie folgt vor:

1. schieben Sie den Schlüssel vorsichtig ins Schloss.

2. drehen Sie den Schlüssel im Uhrzeigersinn in Richtung auf das Symbol ☐.

Zum Öffnen des Gefriertruhe gehen Sie bitte wie folgt vor:

1. schieben Sie den Schlüssel vorsichtig ins Schloss.

2. drehen Sie den Schlüssel gegen den Uhrzeigersinn in Richtung auf das Symbol ☐.

Wichtig! Ersatzschlüssel sind bei Ihrem lokalen Kundendienst erhältlich.

Warnung! Bewahren Sie die Schlüssel für Kinder unzugänglich auf.

Vergessen Sie nicht, den Schlüssel aus dem Schloss zu nehmen, wenn Sie das alte Gerät entsorgen.

Praktische Tipps und Hinweise

Hinweise zum Einfrieren

Im Folgenden finden Sie einige wertvolle Tipps für einen optimalen Gefriervorgang:

• die maximale Menge an Lebensmitteln, die innerhalb von 24 Stunden eingefroren werden kann. ist auf dem Typschild angegeben;
• der Gefriervorgang dauert 24 Stunden. Le-gen Sie während dieses Zeitraums keine weiteren einzufrierenden Lebensmittel in das Gefrierfach;
• frieren Sie ausschließlich frische und gründlich gewaschene Lebensmittel von sehr guter Qualität ein;
• teilen Sie die Lebensmittel in kleinere Portionen ein, damit diese schnell und vollständig gefrieren und Sie später nur die Menge auftauen müssen, die Sie gerade benötigen;
• die einzufrierenden Lebensmittelportionen sollten stets luftdicht in Aluminiumfolie oder in lebensmittelechte Gefrierbeutel verpackt werden, um so wenig Luft wie möglich in der Verpackung zu haben;
• achten Sie beim Hineinlegen von frischen, noch ungefrorenen Lebensmitteln darauf, dass diese keinen Kontakt mit Gefriergut bekommen, da dieses sonst antauen kann;
• weniger fetthaltige Lebensmittel lassen sich besser lagern als fetthaltigere; Salz

verkürzt die Lagerzeit von Lebensmitteln im Gefrierfach;

• werden Gefrierwürfel direkt nach der Entnahme aus dem Gefrierfach verwendet, können Sie zu Frostbrand auf der Haut führen;
• Es empfiehlt sich, das Einfrierdatum auf jeder einzelnen Packung zu notieren, um einen genauen Überblick über die Lagerzeit zu haben.

Hinweise zur Lagerung gefrorener Produkte

So erzielen Sie die besten Ergebnisse mit Ihrem Gerät:

• prüfen Sie sorgfältig, dass die im Handel erworbenen gefrorenen Lebensmittel sachgerecht gelagert wurden;
• achten Sie unbedingt darauf, die eingekauften gefrorenen Lebensmittel in der kürzest möglichen Zeit in Ihren Gefriergerät zu bringen;
• öffnen Sie den Deckel nicht zu häufig, und lassen Sie ihn nicht länger offen als unbedingt notwendig.
• Abgetaute Lebensmittel verderben sehr schnell und eignen sich nicht für ein erneutes Einfrieren.
• Das Haltbarkeitsdatum auf der Tiefkühl-kostverpackung sollte nicht überschritten werden.

Reinigung und Pflege

⚠️ Vorsicht! Ziehen Sie bitte vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose.

Der Kältekreis des Gerätes enthält Kohlenwasserstoffe; Wartungsarbeiten und Nachfüllen von Kältemittel dürfen daher nur durch vom Hersteller autorisiertes Fachpersonal ausgeführt werden.

Regelmäßige Reinigung

1. Schalten Sie das Gerät aus.
2. Trennen Sie den Netzstecker von der Netzversorgung.

3. Reinigen Sie das Gerät und die Zubehörteile regelmäßig mit lauwarmem Wasser und Neutralseife. Reinigen Sie die Dichtung des Deckels vorsichtig.

4. Lassen Sie das Gerät völlig abtrocknen.

5. Stecken Sie den Netzstecker in die Steckdose.
6. Schalten Sie das Gerät ein.

⚠ Vorsicht! Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark parfümierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innenraums beschädigen können. Bitte achten Sie darauf, das Kühlsystem nicht zu beschädigen.

Wichtig! Der Kompressorbereich muss nicht gereinigt werden.

Viele Haushaltsreiniger für Küchen enthalten Chemikalien, die den im Gerät verwendeten Kunststoff angreifen können. Aus diesem Grund ist es empfehlenswert, das Gerät außen nur mit warmem Wasser und etwas flüssigem Tellerspülmittel zu reinigen.

Abtauen des Gefriergeräts

Tauen Sie des Gefriergerät ab, wenn die Reifschicht eine Stärke von etwa 10 bis 15 mm erreicht hat.

Die beste Zeit zum Abtauen für des Gefriergerät ist dann, wenn er nur wenig oder keine Lebensmittel enthält.

Entfernen Sie den Reif wie nachstehend erläutert:

1. Schalten Sie das Gerät aus.
2. Nehmen Sie das gesamte Gefriergut heraus, verpacken Sie es in mehrere Schichten Zeitungspapier und lagern Sie es an einem kühlen Ort.
3. Lassen Sie den Deckel offen, ziehen Sie den Stopfen aus dem Tauwasserablauf und fangen Sie das Tauwasser in einer Schale auf. Entfernen Sie mit dem Kunststoffschaber schnell das Eis.
4. Ist das Geräteinnere vollständig abge- taut, trocken Sie die nassen Oberflächen gründlich ab und setzen Sie den Stopfen wieder ein.
5. Schalten Sie das Gerät ein.

6. Drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche Kühlung zu erreichen, und lassen Sie das Gerät zwei bis drei Stunden mit dieser Einstellung laufen.

7. Legen Sie die ausgelagerten Lebensmittel wieder in das Fach hinein.

Wichtig! Verwenden Sie niemals scharfe Gegenstände zum Entfernen von Reif und Eis, da dies das Gerät beschädigen kann. Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen; halten Sie sich dazu ausschließlich an die Angaben des Geräteherstellers. Ein Temperaturanstieg des Gefrierguts während des Abtauens des Gerätes kann die Lagerzeit dieser Lebensmittel verkürzen.

Stillstandzeiten

Bei längerem Stillstand des Gerätes müssen Sie folgendermaßen vorgehen:

1. Schalten Sie das Gerät aus.
2. Trennen Sie den Netzstecker von der Netzversorgung.
3. Entnehmen Sie alle Lebensmittel.
4. Tauen Sie das Gerät ab; reinigen Sie den Innenraum und das gesamte Zubehör.
5. Lassen Sie den Deckel offen, um das Entstehen unangenehmer Gerüche zu vermeiden.

Wichtig! Möchten Sie bei einer längeren Abwesenheit das Gerät weiterlaufen lassen, bitten Sie jemanden, gelegentlich die Temperatur zu prüfen, damit das Gefriergut bei einem möglichen Stromausfall nicht im Innern des Gerätes verdirbt.

Was tun, wenn ...

Vorsicht! Ziehen Sie vor der Fehlersuche immer den Netzstecker aus der Steckdose. Die Fehlersuche, die in der vorliegenden Gebrauchsanweisung nicht beschrieben ist, darf nur von einem qualifizierten

Elektriker oder einer kompetenten Person durchgeführt werden.

Wichtig! Während des Gerätebetriebs entstehen bestimmte Geräusche (Kompressor und Kühlkreislauf).

Störung	Mögliche Ursache	Abhilfe
Das Gerät ist zu laut.	Das Gerät ist nicht korrekt abgestützt.	Prüfen Sie, ob das Gerät stabil steht (alle vier Füße müssen fest auf dem Boden stehen).
Der Kompressor arbeitet ständig.	Die Temperatur ist nicht richtig eingestellt.	Stellen Sie eine wärmere Temperatur ein.
	Der Deckel wurde zu häufig geöffnet.	Lassen Sie den Deckel nicht länger als unbedingt erforderlich offen.
	Der Deckel ist nicht richtig geschlossen.	Prüfen Sie, ob der Deckel gut schließt und die Dichtungen unbeschädigt und sauber sind.
	Es wurden gleichzeitig zu große Mengen an Lebensmitteln zum Einfrieren eingelegt.	Warten Sie einige Stunden und prüfen Sie dann die Temperatur erneut.
	In das Gerät eingelegte Lebensmittel waren noch zu warm.	Lassen Sie Lebensmittel auf Raumtemperatur abkühlen, bevor Sie diese einlagern.
	Die Temperatur in dem Raum, in dem sich das Gerät befindet, ist zu hoch für einen effizienten Betrieb.	Versuchen Sie, die Temperatur des Raums zu senken, in dem sich das Gerät befindet.
Die Temperatur-Warn-leuchte ist eingeschaltet.	Es ist zu warm im Gefriergerät.	Siehe "Temperaturwarnung".
	Der Gerät wurde erst kürzlich eingeschaltet, und die Temperatur ist noch zu hoch.	Siehe "Temperaturwarnung".
Zu hohe Reif- und Eisbildung.	Das Gefriergut ist nicht korrekt verpackt.	Verpacken Sie die Produkte besser.
	Der Deckel schließt nicht richtig oder ist nicht richtig geschlossen.	Prüfen Sie, ob der Deckel gut schließt und die Dichtungen unbeschädigt und sauber sind.
	Die Temperatur ist nicht richtig eingestellt.	Stellen Sie eine wärmere Temperatur ein.
	Der Stopfen des Tauwasserablaufs sitzt nicht richtig.	Stecken Sie den Stopfen des Tauwasserablaufs richtig ein.
Der Deckel schließt nicht richtig.	Zu hohe Reif- und Eisbildung.	Entfernen Sie den Frost.
	Die Dichtungen des Deckels sind schmutzig oder verklebt.	Reinigen Sie die Dichtungen des Deckels.
	Lebensmittelpackungen hindern den Deckel am Schließen.	Sortieren Sie die Packungen in der richtigen Art; siehe hierzu den Aufkleber im Gerät.
Der Deckel lässt sich nur schwer öffnen.	Die Dichtungen des Deckels sind schmutzig oder verklebt.	Reinigen Sie die Dichtungen des Deckels.
	Das Ventil ist blockiert.	Überprüfen Sie das Ventil.
Die Lampe funktioniert nicht.	Die Lampe ist defekt.	Siehe hierzu "Ersetzen der Lampe".
Es ist zu warm im Gefrier-schrank.	Die Temperatur ist nicht richtig eingestellt.	Stellen Sie eine niedrigere Temperatur ein.
	Der Deckel schließt nicht richtig oder ist nicht richtig geschlossen.	Prüfen Sie, ob der Deckel gut schließt und die Dichtung unbeschädigt und sauber ist.
	Das Gerät war vor dem Einfrieren nicht ausreichend vorgekühlt.	Lassen Sie das Gerät ausreichend vorkühlen.
	Es wurden gleichzeitig zu große Mengen an Lebensmitteln zum Einfrieren eingelegt.	Warten Sie einige Stunden und prüfen Sie dann die Temperatur erneut. Legen Sie das nächste Mal kleinere Mengen an Lebensmitteln in das Gefriergerät.
	In das Gerät eingelegte Lebensmittel waren noch zu warm.	Lassen Sie Lebensmittel auf Raumtemperatur abkühlen, bevor Sie diese einlagern.
	Die einzufrierenden Packungen liegen zu dicht aneinander.	Legen Sie die Lebensmittel so hinein, dass die Luft frei um sie zirkulieren kann.
	Der Deckel wurde häufig geöffnet.	Versuchen Sie, den Deckel nicht so häufig zu öffnen.
	Der Deckel wurde zu lange Zeit geöffnet.	Lassen Sie den Deckel nicht länger als unbedingt erforderlich offen.
Es ist zu kalt im Gefriergerät.	Die Temperatur ist nicht richtig eingestellt.	Stellen Sie eine wärmere Temperatur ein.
Das Gerät funktioniert überhaupt nicht. Weder die Kühlung noch die Beleuchtung funktionieren.	Der Stecker ist nicht richtig in die Steckdose gesteckt.	Stecken Sie den Netzstecker korrekt in die Steckdose.
	Das Gerät bekommt keinen Strom.	Versuchen Sie, ein anderes elektrisches Gerät an die Steckdose des Kühlschranks anzuschließen.
	Das Gerät ist nicht eingeschaltet.	Schalten Sie das Gerät ein.
	Es liegt keine Spannung an der Netzsteckdose an (versuchen Sie bitte, ob ein anderes Gerät dort funktioniert).	Rufen Sie einen Elektriker.

Kundendienst

Wenn Ihr Gerät noch immer nicht korrekt arbeitet, nachdem Sie die oben genannten Prüfungen durchgeführt haben, kontaktieren Sie bitte den nächsten Kundendienst. Bitte geben Sie beim Kundendienst Modell und Seriennummer Ihres Gerätes an. Sie finden diese Daten entweder auf der Garantiekarte oder auf dem Typschild außen rechts am Gerät.

Ersetzen der Lampe

1. Trennen Sie den Netzstecker von der Netzversorgung.
2. Ersetzen Sie die alte Lampe durch eine Lampe der gleichen Leistung (die maximal erlaubte Leistung steht auf der Lampenabdeckung).

3. Stecken Sie den Netzstecker in die Steckdose.

4. Öffnen Sie den Deckel. Prüfen Sie, dass die Lampe brennt.

Hand inserting a plug into a device panel (no text or symbols visible)

Warnung! Nehmen Sie die

Lampenabdeckung zur Zeit des Austauschs nicht ab.

Betreiben Sie das Gerät nicht ohne Lampenabdeckung bzw. nicht mit einer beschädigten Lampenabdeckung.

Technische Daten

Nutzinhalt (brutto)	Liter	304	Höhe	mm	876	Ausfalldauer	Stunden	32
Nutzinhalt (net-to)	Liter	300	Breite	mm	1050	Energieverbrauch	kWh/24h	0,740
Nennleistung	Watt	85	Tiefe	mm	665	Gefrierkapazität	kg/24h	17
Spannung	Volt	230	Ge-wicht	Kg	49	Klimaklasse		SN-T

Weitere technische Informationen befinden sich auf dem Typenschild auf der rechten Außenseite des Gerätes.

Gerät aufstellen

Aufstellung

Warnung! Wenn Sie ein altes Gerät entsorgen möchten, das ein Schloss oder einen Riegel an der Tür besitzt, müssen Sie das Schloss bzw. den Riegel zunächst unbrauchbar machen, um zu verhindern, dass sich Kinder darin einschließen können.

Wichtig! Die Steckdose für den Anschluss des Geräts muss nach der Installation zugänglich sein.

Dieses Gerät kann in einer Garage oder in einem Keller installiert werden, doch für eine optimale Leistung sollte dieses Gerät an einem Ort installiert werden, an dem die Umgebungstemperatur mit der Klimaklasse übereinstimmt, die auf dem Typschild des Geräts angegeben ist:

Klima-klasse	Umgebungstemperatur
SN	+ 10°C bis + 32°C
N	+ 16°C bis + 32°C
ST	+ 16°C bis + 38°C
T	+ 16°C bis + 43°C

Elektrischer Anschluss

Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und -fre-

Hinweise zum Umweltschutz

Das Symbol ☒ auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses

quenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

Das Gerät muss geerdet sein. Zu diesem Zweck ist die Netzkabelsteckdose mit einem Schutzkontakt ausgestattet. Falls die Steck-dose Ihres Hausanschlusses nicht geerdet sein sollte, lassen Sie das Gerät bitte gemäß den geltenden Vorschriften erden und fragen Sie dafür einen qualifizierten Elektriker.

Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der oben genannten Sicherheitshinweise entstehen.

Das Gerät entspricht den EU- Richtlinien.

Anforderungen an die Belüftung

1. Stellen Sie des Gerät in horizontaler Position auf eine feste Fläche. Das Gerät muss mit allen vier Füßen fest auf dem Boden stehen.
2. Vergewissern Sie sich, dass der Abstand zwischen dem Gerät und dem Schrank 5 cm beträgt.
3. Vergewissern Sie sich, dass der Abstand zwischen dem Gerät und den Seiten 5 cm beträgt.

Die Luftzirkulation hinter dem Gerät muss ausreichend groß sein.

Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem

Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches

Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Electrolux. Thinking of you.

Les mer om hvordan vi tenker på www.electrolux.com

Innhold

Sikkerhetsinformasjon	31	Stell og rengjøring	35
Bruk	33	Hva må gjøres, hvis...	36
Betjeningspanel	33	Tekniske data	38
Første gangs bruk	34	Montering	38
Daglig bruk	34	Miljøhensyn	39
Nyttige tips og råd	35

Med forbehold om endringer

Sikkerhetsinformasjon

For din egen sikkerhets skyld og for å sikre korrekt bruk, bør du lese denne bruksanvisningen og dens henvisninger og advarsler før du installerer og bruker apparatet for første gang. For å unngå unødvendige feil og ulykker er det viktig at du sørger for at alle som skal bruke dette apparatet er fortrolige med hvordan det brukes og kjenner til sikkerhetsfunksjonene. Ta vare på denne bruksanvisningen og pass på at den følger med apparatet hvis du selger eller flytter det, slik at alle brukerne får informasjon om bruk og sikkerhet så lenge apparatet benyttes.

Av grunner som angår personsikkerhet eller materiell skade er det viktig at alle instruksjonene i bruksanvisningen blir fulgt. Produsenten overtar intet ansvar for skader som er forårsaket av at instruksjonene ikke er blitt fulgt.

Sikkerhet for barn og personer med reduserte evner

• Dette apparatet er ikke beregnet på å bli brukt av personer (også barn) med redusert fysisk eller psykisk helse eller som mangler erfaring eller kunnskaper om bruken, dersom de ikke er gitt innføring eller instruksjon om bruken av apparatet av en person som er ansvarlig for deres sikkerhet. Hold øye med barn, slik at de ikke leker med apparatet.
• Hold all emballasje borte fra barn. Det foreligger kvelningsfare.
• Når apparatet skal vrakes: Trekk støpselet ut av stikkontakten, kutt av nettkabelen (så

nær inntil apparatet som mulig) og fjern døren for å forhindre at lekende barn kan få elektrisk støt eller kan lukke seg selv inne i apparatet.

- Dersom dette apparatet, som er utstyrt med magnetiske dørpakninger, skal erstatte et gammelt apparat med fjærlås (smekklås) på døren eller lokket, er det viktig at du ødelegger smekklåsen før du kasserer det gamle apparatet. Dette forhindrer at det gamle apparatet utgjør en dødsfelle for et barn.

Generelt om sikkerhet

Obs Pass på at ventilasjonsåpningene ikke tildekkes.

• Apparatet er beregnet på oppbevaring av matvarer og/eller drikkevarer i en vanlig husholdning, slik det er beskrevet i denne bruksanvisningen.
• Ikke bruk mekanisk verktøy eller ekstra hjelpemidler for å gjøre avrimingsprosesen raskere.
• Ikke bruk elektriske apparater (som f.eks. iskremmaskiner) inne i et kjøleapparat, dersom ikke dette utstyret er godkjent for dette av produsenten.
• Ikke ødelegg kjølekretsen.

- Kjølekretsen i apparatet er fylt med kjølemiddelet isobutan (R600a) som er en naturlig og meget miljøkompatibel gass, men som likevel er brennbar.

Pass på at ingen deler av kjølekretsen til apparatet blir skadet under transport og installasjon.

Dersom kjølekretsen skulle bli skadet:

- Unngå åpen flamme eller kilder som avgir gnist.

- Luft godt ut i rommet der apparatet står.

- Det er farlig å endre spesifikasjonene eller foreta noen form for endringer på apparatet. Hvis strømkabelen blir skadet, kan dette forårsake kortslutning, brann og/eller elektrisk støt.

Advarsel Samtlige elektriske komponenter (strømkabel, støpsel, kompressor) må kun skiftes av sertifisert serviceTekniker eller kvalifisert servicepersonell.

1. Strømkabelen må ikke forlenges med skjøteledning.
2. Pass på at støpselet ikke ligger i klem eller kommer i skade på baksiden av apparatet. Et støpsel som ligger i klem eller som kommer i skade kan bli overopphetet og forårsake brann.
3. Pass på at apparatets hovedstøpsel er tilgjengelig.
4. Ikke trekk i strømkabelen.
5. Dersom stikkontakten sitter löst, må du ikke sette støpselet inn i den. Det er fare for strømstøt eller brann.
6. Dette apparatet må ikke brukes uten lampedeksel ^10) på den innvendige lampen.

- Dette apparatet er tungt. Vær forsiktig når du flytter det.

- Ikke ta ut varer fra fryseseksjonen eller berør dem med våte/fuktige hender, for dette kan forårsake hudskader eller frostskader.

- Utsett ikke apparatet for direkte sollys over lengre tid.

Daglig bruk

• Ikke sett varme gryter på plastdelene i apparatet.
• Ikke oppbevar brannfarlig gass eller væske i apparatet. De kan eksplodere.
• Ikke plasser matvarer direkte mot ventilasjonsåpningen på bakveggen. ^11)

10) Hvis det skal være deksel over lampen

11) Hvis apparatet er FrostFree

• Frosne matvarer må ikke fryses inn igjen när de har vært tint.
• Oppbevar frosne ferdigretter i samsvar med instruksjonene fra ferdigrett-produsenten.
• Anbefalingene om oppbevaring fra apparatets produsent må følges nøye. Les instruksjonene i de gjeldende avsnittene.
• Ikke plasser drikkevarer med kullsyre eller musserende vin i fryseseksjonen, for det dannes trykk på beholderen som kan føre til at den eksploderer, som igjen kan skade apparatet.
• Ispinner kan forårsake frostskader hvis de spises like etter at de er tatt ut av fryseren.

Rengjøring og stell

• Slå av apparatet og trekk støpselet ut av stikkontakten før vedlikeholds- eller ren-gjøringsarbeid.
• Ikke bruk metallredskaper til rengjøring av apparatet.
• Ikke bruk skarpe redskaper til å fjerne rim fra apparatet. Bruk en plastskrape.

Installasjon

Viktig Følg nøye instruksjonene i gjeldende avsnitt for tilkopling til strømnettet.

• Pakk ut apparatet og kontroller at det ikke er skadet. Ikke kople til et skadet apparat. Meld øyeblikkelig fra i butikken der du kjøpte apparatet om eventuelle skader. I så fall må du ta vare på emballasjen.
• Vi anbefaler at du venter i minst fire timer før du tilkopler apparatet, slik at oljen kan samle seg i kompressoren.
• Det må være tilstrekkelig luftsirkulasjon rundt hele apparatet, ellers kan apparatet overopphetes. Følg instruksjonene som gjelder installasjonen for å oppnå tilstrekkelig ventilasjon.
• Apparatet må ikke plasseres i nærheten av en radiator eller komfyr.
• Pass på at støpselet er tilgjengelig etter monteringen av apparatet.

Service

- Alt elektrisk arbeid som er påkrevd i forbindelse med ettersyn av denne enheten skal gjøres av en faglært elektriker eller kvalifisert person.

- Dette produktet skal kun repareres av autorisert kundeservice, og det må kun brukes originale reservedeler.

Miljøvern

Dette apparatet inneholder ikke gasser som skader ozonlaget, hverken i kjølekretsen eller i isolasjonsmaterialet. Dette apparatet skal ikke avhendes sammen med alminnelig husholdningsavfall. Iso-

lasjonsskummet inneholder brennbare gasser: Apparatet skal avfallsbehandles i samsvar med gjeldende bestemmelser om avfallsbehandling. Disse får du hos kommunen der du bor. Unngå at kjøleenheten blir skadet, særlig på baksiden i nærheten av varmeveksleren. Materialene i dette apparatet som er merket med symbolet ⚙, kan gjenvinnes.

Bruk

Slå på

Sett støpslet i stikkontakten. Vri temperaturvelgeren med urviseren. Kontrollampen tennes. Alarmlampen tennes.

Slå av

Drei termostatbryteren til OFF -posisjon for å slå apparatet av

Regulere temperaturen

Temperaturen reguleres automatisk. Gå frem som følger for å betjene apparatet:

• drei termostatbryteren til ✝ for å oppnå minimal kjøling.
• drei termostatbryteren til ✝ for å oppnå maksimum kjøling.

Vanligvis er en middels innstilling best egnet.

Off Snowflake

Likevel bør du huske på at temperaturen inne i apparatet avhenger av følgende når du velger innstilling:

• romtemperaturen
• hvor ofte lokket åpnes
• mengde mat som oppbevares
• apparatets plassering.

Betjeningspanel

1 2 3 △ ○ * 4

1 Alarmlys for høy temperatur
2 Kontrollampe
3 Action Freeze lampe
4 Action Freeze bryter og tilbakestilling av alarm

Action Freeze funksjon

Du kan aktivere Action Freeze-funksjonen ved å trykke på Action Freeze -bryteren.

Action Freeze lampen tennes.

Denne funksjonen stopper automatisk etter 52 timer.

Denne funksjonen kan du også deaktivere til enhver tid ved å trykke på Action Freeze -bryteren. Action Freeze -lampen slukkes.

Alarm for høy temperatur

En temperaturøkning i fryseren (for eksempel på grunn av strømbrudd) vises ved:

• Alarmlampen slås på
  • det høres et lydsignal.

I løpet av en alarmfase kan lydsignalet slås av ved å trykke på alarmens tilbakestillingsbryter.

Ikke plasser mat i fryseren under en alarmfase.

Når normale forhold er gjenopprettet, slår alarmlampen seg av automatisk.

Første gangs bruk

Rengjøre inne i apparatet

Før du tar apparatet i bruk, må du vaske det innvendig samt alt utstyret i lunkent vann til- satt et nøytralt rengjøringsmiddel for å fjerne den typiske lukten i flunkende nye apparater. Husk å tørke nøye.

Viktig Ikke bruk kraftige vaskemidler eller skurepulver, da dette vil skade finishen.

Daglig bruk

Innfrysing av ferske matvarer

Fryseseren er egnet for å fryse inn ferske matvarer og for å oppbevare frossen og dypfrossen mat over lengre tid.

Når du vil fryse inn ferske matvarer, må Action Freeze -funksjonen aktiveres minst 24 timer før varene som skal fryses inn, legges i fryseseksjonen.

Maksimal mengde mat som kan innfryses på 24 timer er spesifisert på typeskiltet ^12)

Innfrysingsprosessen varer i ett døgn: i løpet av denne perioden må du ikke legge inn flere matvarer som skal fryses.

Oppbevaring av frosne matvarer

Når apparatet slås på for første gang eller etter en periode der det ikke har vært i bruk, må du la apparatet stå på i minst 2 timer på høyeste innstilling før du legger inn matvarer.

Viktig Dersom det oppstår tining, f.eks. på grunn av strømbrudd, og hvis strømmen er borte lengre enn den verdien som er oppført i tabellen over tekniske egenskaper under "stigetid", må den tinte maten brukes opp så raskt som mulig eller tilberedes øyeblikkelig og så fryses inn igjen (etter avkjøling)

Frysekalender

1-2 3-4 3-6 3-6 3-6 3-6 10-12 10-12 10-12 10-12

Symbolene viser forskjellige typer frysevarer. Tallene angir oppbevaringstider i måneder for de ulike matvaretypene. Om det er den øvre eller nedre angitte verdien som gjelder, avhenger av matvarenes kvalitet og behandling før innfrysing.

Åpne og lukke lokket

Siden lokket er utstyrt med en tettlukkende pakning, er det ikke lett å åpne lokket igjen like etter at det ble lukket (pga. vakuumet som dannes i fryseren).

Vent noen minutter før du åpner lokket igjen. Vakuumventilen gjør det lettere å åpne lokket.

Advarsel Du må aldri bruke makt for å åpne lokket.

"Low frost"-system

Apparatet er utstyrt med "Low frost"-system (du kan se en ventil på bakveggen inni fryseboksen) som reduserer isdannelsen i fryseboksen med opptil 80 prosent. Det betyr for deg at det kan gå hele fem år før apparatet må avises.

Oppbevaringskurver

Heng kurvene på den øvre kanten av fryseren (X) eller plasser dem på bunnen av fryseren (Y). Vri og lås håndtakene for disse to posisjonene, som vist i illustrasjonen.

De to kurvene vil gli inn i hverandre.

Følgende illustrasjoner viser hvor mange kurver som kan plasseres i de forskjellige frysermodellene.

230 595 795 935 1050 1190 1325 1600

Flere kurver kan kjøpes hos forhandleren.

Sikkerhetslås

Fryseren er utstyrt med en spesialås, slik at låsing i vanvare kan unngås. Låsen er utformet slik at du kan vri nøkkelen og dermed

Nyttige tips og råd

Tips til frying

Her følger noen nyttige tips som gir best mulig frying:

• maksimal mengde matvarer som kan innfryses i løpet av ett døgn. er oppført på typeskiltet;
• innfrysingen tar et døgn. Det bør ikke legges flere matvarer inn i fryseren i denne perioden;
• kun ferske matvarer av høy kvalitet og som er godt renset bør innfryses;
• pakk matvarene i små porsjoner, slik at de innfryses raskt og helt til kjernen og slik at det senere blir enklere å tine kun den mengden du vil bruke;
• pakk maten inn i aluminiumsfolie eller plast og sørg for at pakkene er lufttette;
• ikke la ferske, ufrosne matvarer komme i kontakt med matvarer som allerede er frosne for å hindre at temperaturen øker i disse;
• magre matvarer har lenger holdbarhet enn fete; salt reduserer matvarenes oppbevaringstid;

Stell og rengjøring

Obs Trekk støpselet ut av stikkontakten før du starter enhver rengjøring av apparatet.

Dette apparatet inneholder hydrokarboner i kjøleenheten: Vedlikehold og påfyl-

låse lokket kun dersom du först har satt nøkkelen inn i låsen.

For å lukke fryseren, følg disse punktene:

1. skyv nøkkelen forsiktig inn i låsen.
2. drei nøkkelen mot klokken til symbolet ☐.

For å åpne fryseren, følg disse punktene:

1. skyv nøkkelen forsiktig inn i låsen.
2. drei nøkkelen med klokken til symbolet ☐.

Viktig Ekstra nøkler kan bestilles hos kundeservice.

Advarsel Hold nøkkelen borte fra barn.

Pass på at nøkkelen tas ut av låsen før produktet med tiden skal kasseres.

• saftis som spises like etter at de er tatt ut av fryseseksjonen, kan forårsake frostskader på huden;
• det er lurt å merke hver enkelt pakke med innfrysingsdatoen, slik at du lettere kan følge med på oppbevaringstiden.

Tips til oppbevaring av frosne matvarer

For at apparatet skal oppnå best mulig effekt, bør du:

• passe på at kjøpte ferdigretter har vært oppbevart på riktig måte i butikken;
• passe på at frosne matvarer fraktes fra butikken til fryseren din hjemme på kortest mulig tid;
• at lokket ikke åpnes for ofte, og at det ikke står åpent lenger enn nødvendig.
• Når maten er tint, bederves den raskt og kan ikke fryses inn igjen.
• Ikke overskrid oppbevaringstidene som matvareprodusenten har merket emballasjen med.

ling skal derfor kun utføres av autorisert tekniker.

Regelmessig rengjøring

1. Slå av apparatet.

2. Trekk støpselet ut av stikkontakten.

3. Gjør fryseren og tilbehørt rent med jevne mellomrom med varmt vann og såpe. Rengjør lokkpakningen grundig.

4. Tørk apparatet grundig.
5. Sett støpselet inn i stikkontakten.
6. Slå apparatet på.

Obs Ikke bruk vaskemiddel, slipende produkter, parfymerte rengjøringsprodukter eller poleringsmidler til å rengjøre innsiden Unngå å skade kjølesystemet.

Viktig Det er ikke behov for å rengjøre området rundt kompressororen.

Mange kjøkkenrengjøringsprodukter inneholder kjemikalier som angriper/skader plastdelene som er brukt i dette apparatet. Derfor anbefaler vi at utsiden av dette apparatet kun rengjøres med varmt vann tilsatt litt flytende oppvaskmiddel.

Avriming av fryseren

Avrim fryseren när rimlaget er blitt ca. 10-15 mm tykt.

Den beste tiden å avrime fryseren er när den inneholder lite.

Gå frem som følger for å fjerne rim:

1. Slå av apparatet.
2. Ta ut alle matvarene, pakk dem godt inn i flere lag avispapir og plasser dem på et kaldt sted.

3. La lokket stå åpent, ta ut pluggen fra avløpet for tint vann og samle opp alt smeltevann på et brett. Bruk en skrape til å fjerne isen fort.

4. Når avrimingen er ferdig, tørk innsiden av apparatet grundig og sett pluggen inn igjen.

5. Slå apparatet på.
6. Still termostatbryteren på maksimal kjø-ling og la apparatet gå i to eller tre timer med denne innstillingen.
7. Legg matvarene inn i seksjonen igjen.

Viktig Du må aldri bruke skarpe metallredskaper for å skrape rim, for apparatet kan bli skadet. Ikke bruk mekaniske redskaper eller annet utstyr som ikke produsenten har anbefalt for å gjøre avrimingsprosessen raskere. Dersom temperaturen stiger i de frosne matvarepakkene under avrimingsprosessen, kan sikker oppbevaringstid bli kortere.

Perioder uten bruk

Dersom apparatet ikke skal brukes over et lengre tidsrom, tas følgende forholdsregler:

1. Slå av apparatet.
2. Trekk støpselet ut av stikkontakten.
3. Fjern alle matvarer.
4. Rengjør apparatet og alt tilbehør.
5. La lokket stå åpent for å hindre at det danner seg ubehagelig lukt.

Viktig Dersom du lar apparatet være i drift, bør du be noen om å kontrollere det fra tid til annen for å sikre at ikke matevarene blir ødelagt ved eventuelt strømbrudd.

Hva må gjøres, hvis...

Obs Før feilsøking skal støpselet trekkes ut av stikkontakten.

Feil som ikke er oppført i feilsøkingslisten i denne bruksanvisningen, skal kun utbedres av kvalifisert elektriker eller faglært person.

Viktig Fryseren lager lyder under normal drift (kompressor, sirkulering av kjølevæske).

Problem	Mulig årsak	Løsning
Apparatet lager høye lyder.	Apparatet står ikke støtt.	Kontroller om apparatet står støtt (alle fire føtter skal berøre gulvet).
Kompressoren arbeider uavbrutt.	Temperaturen er ikke korrekt innstilt.	Still inn en høyere temperatur.
	Lokket har vært åpnet for ofte.	Ikke la lokket stå åpent lenger enn nødvendig.
	Lokket lukker ikke riktig.	Kontroller om lokket lukker godt og pakningen er uskadd og ren.
	Store matvaremengder var lagt i fryseren for nedfrysing samtidig.	Vent i noen timer og kontroller temperaturen igjen.
	Mat som er plassert i apparatet er for varm.	La all mat kjøles til romtemperatur før den settes i fryseren.
	Temperaturen i rommet der apparatet står, er for høy til effektiv drift.	Forsøk å redusere temperaturen i rommet der apparatet står.
Alarmlys for høy temperatur er tent.	Det er for høy temperatur i fryseren.	Se etter i "Alarm for høy temperatur".
	Fryseboksen er nettopp slått på og temperaturen er fortsatt for høy.	Se etter i "Alarm for høy temperatur".
Det er for mye rim og is.	Matvarene er ikke riktig innpakket.	Pakk inn maten skikkelig.
	Lokket er ikke riktig stengt eller lukker ikke tett.	Kontroller om lokket lukker godt og pakningen er uskadd og ren.
	Temperaturen er ikke korrekt innstilt.	Still inn en høyere temperatur.
	Pluggen for drenering av smeltevann sitter ikke riktig.	Plasser dreneringspluggen slik at den sitter riktig.
Lokket lukker ikke helt.	Det er for mye rim.	Fjern rimet.
	Pakningene på lokket er skitne eller klebrige.	Rengjør lokkpakningene.
	Lokket blokkeres av pakker med matvarer.	Arranger matvarene på riktig måte. Se etiketten på apparatet.
Det er vanskelig å åpne lokket.	Pakningene på lokket er skitne eller klebrige.	Rengjør lokkpakningene.
	Ventilen er blokkert.	Kontroller ventilen.
Lampen lyser ikke.	Pæren er defekt.	Se etter i "Skifte lyspære".
Det er for høy temperatur i fryseren.	Temperaturen er ikke korrekt innstilt.	Still temperaturen lavere.
	Lokket lukker ikke tett eller er ikke riktig stengt.	Kontroller om lokket lukker godt og pakningen er uskadd og ren.
	Apparatet var ikke tilstrekkelig nedkjølt før nedfrysing.	Nedkjøl apparatet i lenge nok.
	Store matvaremengder var lagt i fryseren for nedfrysing samtidig.	Vent i noen timer og kontroller temperaturen igjen. Neste gang bør du legge ned mindre matvaremengder som skal nedfryses på en gang.
	Mat som er plassert i apparatet er for varm.	La all mat kjøles til romtemperatur før den settes bort i fryseren.
	Produkter som skal fryses er plassert for nær hverandre.	Plasser produktene slik at kaldluft kan sirkulere rundt dem.
	Lokket har vært åpnet ofte.	Prøv å ikke åpne lokket så ofte.
	Lokket har vært åpent i lengre tid.	Ikke la lokket stå åpent lenger enn nødvendig.
Det er for kaldt i fryseren.	Temperaturen er ikke korrekt inn-stilt.	Still inn en høyere temperatur.
Apparatet virker ikke i det hele tatt. Verken kjøling eller lys virker.	Støpslet er ikke satt ordentlig i stikkontakten.	Sett støpselet riktig inn i stikkon-takten.
	Apparatet får ikke strøm.	Forsøk å koble et annet elektrisk apparat i stikkontakten.
	Apparatet er ikke slått på.	Slå apparatet på.
	Stikkontakten er ikke spennings-førende (forsøk å koble et annet elektrisk apparat i den).	Ring en elektriker.

Kundeservice

Dersom apparatet ikke virker riktig etter kontrollene nevnt ovenfor er utført, kontakt nærmeste servicesenter.

For å oppnå rask service, er det viktig at du spesifiserer modellen og serienummeret til apparatet når du ber om service. Denne informasjonen finner du på typeskiltet som er plassert på yttersiden av apparatets høyreside.

Skifte lyspære

1. Trekk støpselet ut av stikkontakten.

2. Skift den brukte pæren ut med en ny pære med samme effekt (maksimal effekt er oppført på lampedekselet).

3. Sett støpselet inn i stikkontakten.

4. Äpne lokket. Påse at lampen tennes.

Hand inserting a plug into a device panel (no text or symbols visible)

Advarsel Ikke fjern lampedekselet ved utskifting.

Ikke bruk fryseren dersom lampedekselet er skadd eller mangler.

Tekniske data

Volum (brutto)	Liter	304	Høyde	mm	876	Stigetid	timer	32
Volum (netto)	Liter	300	Bredde	mm	1050	Energiforbruk	kWh/24t	0,740
Nominell effekt	Watt	85	Dybde	mm	665	Innfrysingskapasitet	kg/24t	17
Nominell spenning	Volt	230	Vekt	Kg	49	Klimaklasse		SN-T

Ytterligere teknisk informasjon finner du på typeskiltet til høyre på apparatets utside.

Montering

Plassering

Advarsel Dersom du vraker et gammelt apparat som er utstyrt med lås eller smekklås på lokket, må du passe på at det blir gjort ubrukelig for å forhindre at barn kan stenge seg inne.

Viktig Apparatets støpsel må være tilgjengelig også etter at apparatet er installert.

Dette apparatet kan installeres i en garasje eller en kjeller, med for optimal effekt bør det plasseres på et sted der romtemperaturen

samsvarer med den klimaklassen som er oppført på typeskiltet:

Klima-klasse	Rommets temperatur
SN	+10°C til + 32°C
N	+16°C til + 32°C
ST	+16°C til + 38°C
T	+16°C til + 43°C

Elektrisk tilkopling

Før du setter støpselet inn i stikkontakten, forsikre deg om at spenningen og frekvensen som er oppført på typeskiltet samsvarer med strømnettet i hjemmet ditt.

Apparatet skal jordes. Støpslet på nettledningen er utstyrt med jordingskontakt. Dersom husets stikkontakt ikke er jordet, skal

Miljøhensyn

Symbolet ⚫ på produktet eller på emballasjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative

apparatet koples til en separat jording i overensstemmelse med gjeldende forskrifter.

Kontakt en faglært elektriker.

Produsenten fraskriver seg ethvert ansvar dersom sikkerhetsreglene ikke blir fulgt.

Dette apparatet er i overensstemmelse med EU-direktiver.

Krav til ventilasjon

1. Set fryseren i vannrett stilling på en vannrett overflate. Fryserboksen må stå på alle fire föttene.
2. Sørg for at avstanden mellom apparatet og bakveggen er 5 cm.
3. Sørg for at avstanden mellom apparatet og sideveggene er 5 cm.
   Luftstrømmen bak apparatet må være tilstrekkelig.

konsekvenser for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.

Electrolux. Thinking of you.

Saiba mais sobre a nossa filosofia em www.electrolux.com

Índice

Informações de segurança	40
Funcionamento	42
Painel de controlo	42
Primeira utilização	43
Utilização diária	43
Sugestões e conselhos úteis	44

Manutenção e limpeza	45
O que fazer se...	46
Dados técnicos	48
Instalação	48
Preocupações ambientais	49

Sujeito a alterações sem aviso prévio

Informações de segurança

Para a sua própria segurança e para garantir uma utilização correcta, antes de instalar e usar o aparelho pela primeira vez, leia atentamente este manual do utilizador, incluindo as suas sugestões e advertências. Para evitar erros e acidentes desnecessários, é importante que todas as pessoas que utilizam o aparelho conheçam o seu funcionamento e as características de segurança. Guarde estas instruções e certifique-se de que elas acompanham o aparelho em caso de transferência ou venda, para que todos os que venham a usá-lo estejam devidamente informados quanto à sua utilização e segurança. Para sua segurança e da propriedade, guarde as precauções destas instruções de utilização, uma vez que o fabricante não é responsável pelos danos causados por omissão.

Segurança para crianças e pessoas vulneráveis

- Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, excepto se lhes tiver sido dada supervisão ou instrução relativa à utilização do aparelho por uma pessoa responsável pela sua segurança.

As crianças devem ser vigiadas para assegurar que não brincam com o aparelho.

• Mantenha todas as embalagens fora do alcance das crianças. Existe o risco de asfixia.
• Se eliminar o aparelho retire a ficha da tomada, corte o cabo eléctrico (o mais perto

do aparelho possível) e retire a porta para evitar que crianças a brincar sofram choques eléctricos ou se fechem dentro do aparelho.

- Se este aparelho, com vedantes de porta magnéticos for substituir um aparelho mais velho com fecho de mola (lingueta) na porta ou tampa, certifique-se de que o fecho de mola está desactivado antes de eliminar o velho aparelho. Tal irá evitar que se torne numa armadilha fatal para uma criança.

Segurança geral

Cuidado Mantenha as aberturas de ventilação sem obstruções.

• O aparelho tem como objectivo guardar alimentos e/ou bebidas numa casa normal, como explicado neste manual de instruções.
• Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação.
• Não utilize outros aparelhos eléctricos (tais como máquinas de fazer gelados) dentro dos aparelhos de refrigeração, a não ser que sejam aprovados para este fim pelo fabricante.
• Não danifique o circuito refrigerante.

- O refrigerante isobutano (R600a) está contido no circuito refrigerante do aparelho, um gás natural com um alto nível de compatibilidade ambiental, que é, no entanto, inflamável.

Durante o transporte e a instalação do aparelho, certifique-se de nenhum dos componentes do circuito refrigerante está danificado.

Se o circuito refrigerante se danificar:

- evite chamas livres e fontes de ignição - ventile totalmente a divisão onde o aparelho se encontra

- É perigoso alterar as especificações ou efectuar qualquer tipo de alteração neste produto. Quaisquer danos no cabo poderão provocar um curto-circuito, incêndio e/ou choque eléctrico.

Advertência Qualquer componente eléctrico (cabo de alimentação, ficha, compressor) tem de ser substituído por um técnico certificado ou um técnico qualificado.

1. Não deve colocar extensões no cabo de alimentação.
2. Certifique-se de que a ficha não está esmagada ou danificada pela parte traseira do aparelho. Uma ficha esmagada ou danificada pode sobreaquecer e causar um incêndio.
3. Certifique-se de que consegue alcançar a ficha do aparelho.
4. Não puxe o cabo de alimentação.
5. Se a tomada da ficha de alimentação estiver solta, não introduza a ficha de alimentação. Existe um risco de choque eléctrico ou incêndio.
6. Não deve utilizar o aparelho sem a tampa da lâmpada ^13) iluminação interior.

- Este aparelho é pesado. Tenha cuidado quando o deslocar.

- Não retire nem toque nos itens do compartimento do congelador se estiver com as mãos molhadas, pois pode causar abrasões na pele ou queimaduras de gelo.

- Evite a exposição prolongada do aparelho à luz solar directa.

Utilização diária

• Não coloque panelas quentes nas partes de plástico do aparelho.
• Não guarde gases ou líquidos inflamáveis no aparelho, porque podem explodir.
• Não coloque alimentos directamente contra a saída de ar na ventilação traseira. ^14)
• Depois de descongelados, os alimentos não devem ser recongelados.
• Guarde alimentos congelados pré-embalados de acordo com as instruções do fabricante do alimento congelado.
• As recomendações de armazenamento dos fabricantes do aparelho devem ser estritamente cumpridas. Consulte as respectivas instruções.
• Não coloque bebidas gaseificadas dentro do congelador, uma vez que cria pressão no recipiente, podendo fazer com que expluda, provocando danos no aparelho.
• Os gelados de gelo podem provocar queimaduras de gelos se forem consumidos imediatamente depois de retirados do aparelho.

Limpeza e manutenção

• Antes da manutenção, desligue o aparelho e retire a ficha da tomada. Se não conseguir alcançar a tomada, corte a fonte de alimentação.
• Não limpe o aparelho com objectos de metal.
• Não utilize objectos afiados para remover o gelo do aparelho. Utilize um raspador de plástico.

Instalação

Importante Para efectuar a ligação eléctrica, siga atentamente as instruções fornecidas no parágrafo específico.

• Retire o aparelho da embalagem e verifique se tem danos. Não ligue o aparelho se estiver danificado. Comunique imediatamente os possíveis danos ao estabelecimento onde o adquiriu. Nesse caso, guarde a embalagem.

• É aconselhável aguardar, no mínimo, quatro horas antes de ligar o aparelho, para permitir que o óleo regresse ao compres-sor.

• Deve haver uma circulação de ar adequada em torno do aparelho, caso contrário, resulta em sobreaquecimento. Para obter uma ventilação suficiente, siga as instruções relativas à instalação.

• O aparelho não pode estar situado perto de radiadores ou fogões.
• Certifique-se de que a ficha de alimentação fica acessível após a instalação do aparelho.

Assistência

• Quaisquer trabalhos eléctricos necessários para a assistência da máquina devem ser efectuados por um electricista qualificado ou pessoa competente.
• Este aparelho deve ser reparado por um Centro de assistência autorizado, o qual deverá utilizar apenas peças originais.

Funcionamento

Ligar

Introduza a ficha na tomada.

Rode o regulador da temperatura para a direita.

A respectiva lâmpada de controlo acende-se.

A luz de alarme acende-se.

Desligar

Para desligar o aparelho, rode o regulador de temperatura para a posição OFF.

Regulação da temperatura

A temperatura é regulada automaticamente. Para utilizar o aparelho, proceda do seguinte modo:

• rode o regulador de temperatura para ✝ para obter a frescura mínima.
• rode o regulador de temperatura para ✧ para obter a frescura máxima.

Painel de controlo

1 2 3 △ ○ * 4

Protecção ambiental

Este aparelho não contém gases que possam danificar a camada de ozono, tanto no circuito refrigerante como nos materiais de isolamento. O aparelho não deverá ser eliminado juntamente com o lixo doméstico. A espuma de isolamento contém gases inflamáveis: o aparelho deverá ser eliminado de acordo com as normas aplicáveis que pode obter junto das autoridades locais. Evite danificar a unidade de arrefecimento, especialmente na parte traseira, perto do permutador de calor. Os materiais utilizado neste aparelho marcados pelo símbolo são recicláveis.

Normalmente, uma definição média é a mais adequada.

Off Snowflake

No entanto, a definição exacta deve ser escolhida tendo em conta que a temperatura dentro do aparelho depende da:

• temperatura ambiente
- frequência de abertura da tampa
- quantidade de alimentos conservados
- localização do aparelho.

1 Luz de alarme de temperatura elevada
2 Luz de controlo
3 Action Freeze luz
4 Action Freeze botão e reposição do alarme

Action Freeze função

Poderá activar a função Action Freeze pre- mindo o botão Action Freeze.

A luz Action Freeze acendender-se-á.

Esta função pára automaticamente após 52 horas.

É possível desactivar a função em qualquer altura, premindo o botão Action Freeze. A luz Action Freeze apagar-se-á.

Alarme de temperatura elevada

Um aumento na temperatura no congelador (por exemplo, devido a uma falha de alimentação) é indicado através de:

- activação da luz de alarme

Primeira utilização

Limpeza do interior

Antes de utilizar o aparelho pela primeira vez, limpe o interior e todos os acessórios internos com água morna e sabão neutro de modo a remover o cheiro típico de um produto novo, de seguida seque minuciosamente.

Utilização diária

Congelação de alimentos frescos

O compartimento congelador é adequado para a congelação de alimentos frescos e para a conservação a longo prazo de alimentos congelados e ultracongelados.

Para congelar alimentos frescos active a função Action Freeze, pelo menos, 24 horas antes de colocar os alimentos no compartimento congelador.

A quantidade máxima de alimentos que podem ser congelados em 24 horas está indicada na placa de características ^15)

O processo de congelação dura 24 horas: durante este período, não introduza novos alimentos a congelar.

Armazenamento de alimentos congelados

Quando ligar pela primeira vez ou após um período sem utilização, antes de colocar os produtos no compartimento, deixe o aparelho em funcionamento durante no mínimo 2 horas nas definições mais elevadas.

Importante Em caso de descongelação acidental, por exemplo, devido a falta de electricidade, se a alimentação estiver desligada por mais tempo que aquele mostrado na tabela de características técnicas em "tempo de reinício", os

- aviso sonoro.

Durante a fase de alarme, o aviso sonoro pode ser desligado premindo o botão de reposição do alarme.

Durante a fase de alarme não introduza alimentos congelador.

Quando as condições normais forem restabelecidas, a luz de alarme desliga-se automaticamente.

Importante Não utilize detergentes ou pós abrasivos, pois estes danificam o acabamento.

alimentos descongelados têm de ser consumidos rapidamente ou cozinhados imediatamente e depois, novamente congelados (depois de arrefecerem).

Calendário de congelação

1 - 2 3 - 4 3 - 6 3 - 6 3 - 6 3 - 6 10 - 12 10 - 12 10 - 12 10 - 12

Os símbolo indicam diferentes tipos de alimentos congelados.

Os números indicam os tempos de armazenamento em meses para os respectivos tipos de alimentos congelados. A validade do valor superior ou inferior do tempo de armazenamento indicado depende da qualidade dos alimentos e do tratamento antes da congelação.

Abrir e fechar a tampa

Uma vez que a tampa está equipada com uma junta de fecho estanque, não é fácil abri-la logo após a ter fechado (devido ao vácuo formado no interior).

Aguarde alguns minutos antes de voltar a abrir o aparelho. A válvula de vácuo ajuda-o a abrir a tampa.

Advertência Nunca utilize demasiada força para puxar a pega.

Sistema Low frost

O aparelho está equipado com o sistema Low frost (é possível ver a válvula no interior da arca, na traseira) o que reduz a formação de gelo na arca congeladora em 80 %) Para si, isso significa até 5 anos sem descongelar.

Cestos de armazenamento

Pendure os cestos no rebordo superior do congelador (X) o coloque-os no interior deste (Y). Rode e fixe as pegas para estas duas posições, como ilustrado na imagem.

Os cestos engatam uns nos outros.

As imagens seguintes mostram quantos cestos podem ser colocados no interior dos vários modelos de congeladores.

Sugestões e conselhos úteis

Conselhos para a congelação

Para o ajudar a tirar partido do processo de congelação, eis alguns conselhos importantes:

• a quantidade máxima de alimentos que pode ser congelada em 24h. está mostrada na placa de dados;
• O processo de congelamento demora 24 horas. Não devem ser adicionados mais alimentos para congelação durante este período;
• congele apenas alimentos de alta qualidade, frescos e extremamente limpos;

Pode adquirir cestos adicionais junto do Centro de Assistência local.

Bloqueio de segurança

O congelador está equipado com uma fechadura especial para evitar um bloqueio acidental. A fechadura foi concebida de forma a que a chave possa rodar e fechar a tampa apenas que tiver empurrado previamente a chave para dentro da fechadura.

Para fechar o congelador execute os seguintes passos:

1. Insira a chave suavemente na fechadura.
2. rode a chave para a direita, em direcção do símbolo ☐.

Para abrir o congelador execute os seguintes passos:

1. Insira a chave suavemente na fechadura.

2. rode a chave para a esquerda, em direcção do símbolo ☐.

Importante Pode encontrar chaves sobressalentes no Centro de Assistência local.

Advertência Mantenha a chave fora do alcance das crianças.

Não se esqueça de retirar a chave da fechadura antes de eliminar o aparelho antigo.

• Prepare os alimentos em pequenas quantidades para permitir que sejam rápida e completamente congeladas e para tornar possível subsequentemente descongelar apenas a quantidade necessária;
• embrulhe os alimentos em folha de alumínio ou politeno e certifique-se de que as embalagens são herméticas;

• Não permita que os alimentos frescos e descongelados entrem em contacto com os alimentos já congelados, evitando assim o aumento de temperatura dos alimentos congelados;

• os alimentos sem gordura são melhores para armazenar que os alimentos com gordura; o sal reduz o tempo de armazenamento dos alimentos;

• a água congela. Se for consumida imedia-tamente após a remoção do compartimento do congelador, poderá causar queimaduras de gelo na pele;
• é aconselhável que anote a data de con-gelação em cada embalagem individual para permitir que saiba o tempo de arma-zenamento.

Conselhos para o armazenamento de alimentos congelados

Para obter o melhor desempenho deste aparelho, deve:

• certifique-se de que os alimentos congelados comercialmente foram armazenados adequadamente pelo vendedor;
• tenha a certeza que os alimentos congelados são transferidos do supermercado para o congelador no tempo mais curto possível;
• não abra a tampa muitas vezes nem a deixe aberta mais tempo do que o necessário.
• Uma vez descongelados, os alimentos degradam rapidamente e não podem tornar a ser congelados.
• Não exceda o período de armazenamento indicado pelo fabricante de alimentos.

Manutenção e limpeza

Cuidado Retire a ficha da tomada antes de efectuar qualquer operação de manutenção.
Este aparelho contém hidrocarbonetos na sua unidade de arrefecimento; a manutenção e a recarga devem, por isso, ser efectuadas exclusivamente por técnicos autorizados.

Limpeza periódica

1. Desligue o aparelho.
2. Desligue a ficha da tomada.
3. Limpe o aparelho e os acessórios regularmente com água morna e detergente neutro. Limpe a junta da tampa com cuidado.
4. Seque bem o aparelho.
5. Ligue a ficha do aparelho à tomada de alimentação.
6. Ligue o aparelho.

Cuidado Não limpe o interior do aparelho com detergentes, produtos abrasivos, produtos de limpeza demasiado perfumados ou ceras de polir.

Tenha cuidado para não danificar o sistema de arrefecimento.

Importante Não é necessário limpar a área do compressor.

Muitos agentes de limpeza de superfícies de cozinhas contêm químicos que podem ata-

car/danificar os plásticos usados neste aparelho. Por esta razão é aconselhável que a estrutura exterior deste aparelho seja limpa apenas com água morna com um pouco de solução de limpeza adicionada.

Descongelar o congelador

Descongele o congelador quando a camada de gelo atingir uma espessura de cerca de 10-15 mm.

A melhor altura para descongelar o congelador é quando este tem poucos ou nenhuns alimentos no interior.

Para remover o gelo, execute estes passos:

1. Desligue o aparelho.
2. Retire os alimentos armazenados, embrulhe-os em várias páginas de jornal e coloque-os num local frio.

3. Deixe a tampa aberta, retire o tampão do orifício de descarga da água de descon-gelação e recolha a água descongelada nim tabuleiro. Utilize um raspador para remover o gelo rapidamente.

4. Quando a descongelação estiver concluída, seque o interior minuciosamente e volte a colocar a ficha.

5. Ligue o aparelho.
6. Defina o regulador de temperatura para obter a frescura máxima e coloque o aparelho em funcionamento durante duas ou três horas com esta definição.
7. Coloque no compartimento os alimentos previamente retirados.

Importante Nunca utilize objectos de metal afiados para raspar o gelo, pois pode danificar o aparelho. Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação além daqueles recomendados pelo fabricante. Um aumento de temperatura das embalagens de alimentos congelados, durante a descongelação, pode encurtar a vida útil de armazenamento.

Períodos de inactividade

Quando o aparelho não é utilizado por longos períodos, observe as seguintes precauções:

1. Desligue o aparelho.
2. Desligue a ficha da tomada.
3. Retire todos os alimentos.
4. Descongele e limpe o aparelho e todos os acessórios.
5. Deixe a tampa aberta para evitar a formação de odores desagradáveis.

Importante Se o armário for mantido ligado, peça a alguém para o verificar esporadicamente, para evitar que os alimentos no interior se estraguem em caso de falha eléctrica.

O que fazer se...

Cuidado Antes da resolução de problemas, retire a ficha da tomada. A resolução de problemas que não se encontram no manual só deve ser efectuada por um electricista qualificado ou uma pessoa competente.

Importante O funcionamento do aparelho é acompanhado de alguns sons (som do compressor e de circulação). Isto é um funcionamento normal e não representa qualquer falha.

Problema	Possível causa	Solução
O aparelho faz barulho.	O aparelho não está apoiado correctamente.	Verifique se o aparelho está estável (os quatro pés devem estar no chão).
O compressor funciona continuamente.	A temperatura não está regulada correctamente.	Defina uma temperatura mais elevada.
	A tampa foi aberta muitas vezes.	Não deixe a tampa aberta mais tempo do que o necessário.
	A tampa não está bem fechada correctamente.	Verifique se a tampa fecha bem e se as juntas estão limpas e não estão danificadas.
	Foram colocadas grandes quantidades de alimentos para serem congelados ao mesmo tempo.	Aguarde algumas horas e volte a verificar a temperatura.
	Os alimentos colocados no aparelho estavam demasiado quen-tes.	Deixe que os alimentos arrefeçam à temperatura ambiente antes de os guardar.
	A temperatura do compartimento onde se encontra o aparelho está demasiado elevada para um funci-cionamento eficiente.	Tente baixar a temperatura do compartimento onde se encontra o aparelho.
A luz de alarme de tem- peratura elevada está acesa.	Está demasiado quente no interi-or do congelador.	Consulte "Alarme de temperatura elevada".
	O armário foi ligado recentemen-te e a temperatura está ainda de-masiado elevada.	Consulte "Alarme de temperatura elevada".
Existe demasiado gelo.	Os produtos não estão embalados correctamente.	Embale os produtos correctamente.
	A tampa não foi fechada correctamente ou não fecha de modo estanque.	Verifique se a tampa fecha bem e se as juntas estão limpas e não estão danificadas.
	A temperatura não está regulada correctamente.	Defina uma temperatura mais elevada.
	O tampão de drenagem da água não está colocado correctamente.	Coloque o tampão de drenagem da água na posição correcta.
A tampa fecha completa-mente.	Existe demasiado gelo.	Elimine o excesso de gelo.
	As juntas da tampa estão sujas ou pegajosas.	Limpe as juntas da tampa.
	A tampa está bloqueada por embalagens de alimentos.	Acondicione as embalagens de forma correcta, consulte o autocolante no aparelho.
É difícil abrir a tampa.	As juntas da tampa estão sujas ou pegajosas.	Limpe as juntas da tampa.
	A válvula está bloqueada.	Verifique a válvula.
A lâmpada não funciona.	A lâmpada está defeituosa.	Consulte "Substituir a lâmpada".
Está demasiado quente no interior do congelador.	A temperatura não está regulada correctamente.	Defina uma temperatura mais bai-xa.
	A tampa não fecha de forma es-tanque ou não está fechada cor-rectamente.	Verifique se a tampa fecha bem e se a junta está limpa e não está danificada.
	Antes da congelação, o aparelho não foi suficientemente pré-refri-gerado.	Deixe o aparelho pré-refrigerar o tempo suficiente.
	Foram colocadas grandes quantidades de alimentos para serem congelados ao mesmo tempo.	Aguarde algumas horas e volte a verificar a temperatura. Da próxima vez coloque menos alimentos para congelar ao mesmo tempo.
	Os alimentos colocados no aparelho estavam demasiado quen-tes.	Deixe que os alimentos arrefecam à temperatura ambiente antes de os guardar.
	Os produtos a congelar foram colocados muito perto uns dos outros.	Coloque os produtos de forma a que o ar frio possa circular por eles.
	A tampa foi aberta muitas vezes.	Tente não abrir a tampa muitas ve-zes.
	A tampa foi deixada aberta du-rante muito tempo.	Não deixe a tampa aberta mais tempo do que o necessário.
Está demasiado frio no in-terior do congelador.	A temperatura não está regulada correctamente.	Defina uma temperatura mais ele-vada.
O aparelho não funciona. Nem a refrigeração, nem a iluminação funcionam.	A ficha não está bem inserida na tomada.A corrente eléctrica não chega ao aparelho.	Insira a ficha correctamente na to-mada.Tente ligar outro aparelho eléctrico à tomada.
	O aparelho não está ligado.	Ligue o aparelho.
	Não existe tensão na tomada (tente ligar outro aparelho à to-mada).	Chame um electricista.

Assistência Técnica

Se o seu aparelho continuar a não funcionar correctamente depois de ter efectuado as verificações acima mencionadas, contacte o Centro de Assistência local.

Para obter um serviço rápido, é essencial que especifique o modelo e o número de série do seu aparelho, os quais podem ser encontrados quer no certificado de garantia, quer na placa de características localizada no lado direito exterior do aparelho.

Substituir a lâmpada

1. Desligue a ficha da tomada.

2. Substitua a lâmpada usada pela nova lâmpada com a mesma potência (a potência máxima está indicada na tampa da lâmpada).

3. Ligue a ficha do aparelho à tomada de alimentação.

4. Abra a tampa. Certifique-se de que a lâmpada se acende.

Hand inserting a plug into a device panel (no text or symbols visible)

Advertência Não retire a cobertura da lâmpada na altura da substituição.

Não opere o congelador se a cobertura da lâmpada estiver danificada ou em falta.

Dados técnicos

Volume (bruto)	Litros	304	Altura	mm	876	Tempo de arranque	horas	32
Volume (líquido)	Litros	300	Largura	mm	1050	Consumo de energia	kWh/24h	0,740
Potência nominal	Watt	85	Profundidade	mm	665	Capacidade de con-gelação	kg/24h	17
Tensão	Volts	230	Peso	Kg	49	Classe climática		SN-T

Outras informações técnicas encontram-se na placa de características no lado direito externo do aparelho.

Instalação

Posicionamento

Advertência Se for eliminar um aparelho velho que tem um bloqueio ou um fecho na tampa, certifique-se de que este não funciona para evitar que as crianças fiquem trancadas lá dentro.

Importante O aparelho deverá ter a ficha acessível após a instalação.

Instale este aparelho num local com uma temperatura ambiente que corresponde à classe climática indicada na placa de dados do aparelho:

Classe climática	Temperatura ambiente
SN	+10°C a +32°C
N	+16°C a +32°C
ST	+16°C a +38°C
T	+16°C a +43°C

Ligação eléctrica

Antes de ligar, certifique-se de que a tensão e a frequência indicadas na placa de dados correspondem à fonte de alimentação doméstica.

O aparelho deve ter uma ligação à terra. A ficha do cabo de alimentação é fornecida com um contacto para este objectivo. Se a tomada da fonte de alimentação doméstica não estiver ligada à terra, ligue o aparelho a uma ligação à terra separada, em conformidade com as normas actuais, consultando um electricista qualificado.

Preocupações ambientais

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que,

O fabricante declina toda a responsabilidade caso as precauções de segurança acima não sejam cumpridas.

Este aparelho cumpre com as directivas.

E.E.C.

Requisitos de ventilação

1. Coloque o congelador na horizontal sobre uma superfície firme. O aparelho deverá estar assente sobre os quatro pés.
2. Certifique-se de que a folga entre o aparelho e a parede traseira é de 5 cm.
3. Certifique-se de que a folga entre o aparelho e os lados é de 5 cm.
   O caudal de ar na parte traseira do aparelho tem de ser suficiente.

de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

Electrolux. Thinking of you.

Conozca mejor nuestros conceptos en www.electrolux.com

Índice de materias

Información sobre seguridad	50	Mantenimiento y limpieza	55
Funcionamiento	52	Qué hacer si...	56
Panel de mandos	53	Datos técnicos	59
Primer uso	53	Instalación	59
Uso diario	53	Aspectos medioambientales	59
Consejos útiles	55

Salvo modificaciones

Información sobre seguridad

Por su seguridad y para garantizar el funcionamiento correcto del aparato, antes de instalarlo y utilizarlo por primera vez lea atentamente este manual del usuario, incluidos los consejos y advertencias. Para evitar errores y accidentes, es importante que todas las personas que utilicen el aparato estén perfectamente al tanto de su funcionamiento y de las características de seguridad. Conserve estas instrucciones y no olvide mantenerlas junto al aparato en caso de su desplazamiento o venta para que quienes lo utilicen a lo largo de su vida útil dispongan siempre de la información adecuada sobre el uso y la seguridad.

Por la seguridad de personas y bienes, siga las normas de seguridad indicadas en estas instrucciones, ya que el fabricante no se hace responsable de daños provocados por omisiones.

Seguridad de niños y personas vulnerables

- Este electrodoméstico no está diseñado para que lo usen personas (incluidos niños) con discapacidad física, sensorial o mental, o con experiencia y conocimiento insuficientes, a menos que una persona responsable de su seguridad les supervise o instruya en el uso del electrodoméstico. No permita que los niños jueguen con el electrodoméstico.

• Mantenga los materiales de embalaje alejados de los niños. Existe riesgo de asfixia.
• Si va a desechar el aparato, extraiga el enchufe de la toma, corte el cable de conexión (tan cerca del aparato como pueda) y

retire la puerta para impedir que los niños al jugar puedan sufrir descargas eléctricas o quedar atrapados en su interior.

- Si este aparato, que cuenta con juntas de puerta magnéticas, sustituirá a un aparato más antiguo con cierre de muelle (pestillo) en la puerta, cerciórese de inutilizar el cierre de muelle antes de desechar el aparato antiguo. Evitará así que se convierta en una trampa mortal para niños.

Instrucciones generales de seguridad

Precaución Mantenga las aberturas de ventilación sin obstrucciones.

• El aparato está diseñado para conservar los alimentos y bebidas de una vivienda normal, como se explica en este folleto de instrucciones.
• No utilice dispositivos mecánicos ni medios artificiales para acelerar el proceso de descongelación.
• No utilice otros aparatos eléctricos (como máquinas de hacer helados) dentro de aparatos de refrigeración, a menos que el fabricante haya autorizado su utilización.
• No dañe el circuito refrigerante.

- El circuito refrigerante del aparato contiene isobutano (R600a). Es un gas natural con un gran nivel de compatibilidad medioambiental, aunque es inflamable.

Durante el transporte y la instalación del aparato, cerciórese de no provocar daños al circuito de refrigerante.

Si el circuito de refrigerante se daña:

- evite fuegos al descubierto y fuentes de encendido

- ventile bien la habitación en la que se encuentra el aparato

- Es peligroso alterar las especificaciones o intentar modificar este producto en modo alguno. Cualquier daño en el cable de alimentación puede provocar cortocircuito, incendio o descarga eléctrica.

Advertencia Los componentes eléctricos (cable de alimentación, enchufe, compresor) debe sustituirlos un técnico autorizado o personal de reparaciones profesional.

1. El cable de alimentación no se debe prolongar.
2. Compruebe que el enchufe no está aplastado ni dañado por la parte trasera del aparato. Un enchufe aplastado o dañado puede recalentarse y provocar un incendio.
3. Cerciórese de que tiene acceso al enchufe del aparato.
4. No tire del cable de alimentación.
5. Si la toma de red está floja, no introduzca el enchufe. Existe riesgo de descarga eléctrica o incendio.
6. No debe utilizar el aparato sin la cubierta de la bombilla ^16) de la iluminación interior.

- Este aparato es pesado. Debe tener precauciones durante su desplazamiento.

- No retire ni toque elementos del compartimento congelador con las manos húmedas o mojadas, ya que podría sufrir abrasión de la piel o quemaduras por congelación.

- Evite la exposición prolongada del aparato a la luz solar directa.

Uso diario

• No coloque recipientes calientes sobre las piezas plásticas del aparato.
• No almacene gas ni líquido inflamable en el aparato, ya que podrían estallar.
• No coloque alimentos directamente contra la salida de aire de la pared posterior. 17)
• Los alimentos que se descongelen no deben volver a congelarse.
• Guarde los alimentos congelados, que se adquieren ya envasados, siguiendo las instrucciones del fabricante.
• Se deben seguir estrictamente las recomendaciones del fabricante del aparato sobre el almacenamiento. Consulte las instrucciones correspondientes.
• No coloque bebidas carbonatadas o con gas en el congelador, ya que se genera presión en el recipiente, que podría estallar y dañar el aparato.
• Si se consumen polos helados retirados directamente del aparato, se pueden sufrir quemaduras causadas por el hielo.

Cuidado y limpieza

• Antes de realizar tareas de mantenimiento, apague el aparato y desconecte el enchufe de la toma de red. Si no puede acceder a la toma de red, corte el suministro eléctrico.
• No limpie el aparato con objetos metálicos.
• No utilice objetos afilados para eliminar el hielo del aparato. Utilice un raspador plástico.

Instalación

Importante Para realizar la conexión eléctrica, siga atentamente las instrucciones de los párrafos correspondientes.

- Desembale el aparato y compruebe que no tiene daños. No conecte el aparato si está dañado. Informe de los posibles daños de inmediato a la tienda donde lo adquirió. En ese caso, conserve el material de embalaje.

• Es recomendable esperar al menos dos horas antes de conectar el aparato para permitir que el aceite regrese al compresor.
• El aparato debe contar con circulación de aire adecuada alrededor, ya que de lo contrario se produce recalentamiento. Para conseguir una ventilación suficiente, siga las instrucciones correspondientes a la instalación.
• El aparato no debe colocarse cerca de radiadores ni de focos calorificos de la cocina.
• Asegúrese de que el enchufe de red sea accesible una vez instalado el aparato.

Servicio técnico

- Un electricista homologado deberá realizar las tareas que se requieran para ejecutar el servicio o mantenimiento de este electrodoméstico.

Funcionamiento

Encendido

Introduzca el enchufe en la toma.

Gire el regulador de temperatura hacia la de- recha.

Se enciende la luz del piloto.

Se enciende la luz de la alarma.

Apagado

Para apagar el aparato, gire el regulador de temperatura hasta la posición OFF.

Regulación de la temperatura

La temperatura se regula automáticamente. Para utilizar el aparato, proceda de la manera siguiente:

• gire el regulador de temperatura hacia el símbolo ✉ para obtener el frío mínimo.
• gire el regulador de temperatura hacia el símbolo ✧ para obtener el frío máximo.

- Las reparaciones de este aparato debe realizarlas un centro de servicio técnico autorizado y sólo se deben utilizar recambios originales.

Protección del medio ambiente

Este aparato no contiene gases perjudiciales para la capa de ozono, ni en el circuito de refrigerante ni en los materiales aislantes. El aparato no se debe desechar junto con los residuos urbanos. La espuma aislante contiene gases inflamables: el aparato se debe desechar de acuerdo con la normativa vigente, que puede solicitar a las autoridades locales. No dañe la unidad de refrigeración, en especial la parte trasera, cerca del intercambiador de calor. Los materiales de este aparato marcados con el símbolo son reciclables.

Lo más conveniente es ajustar la temperatura en una posición intermedia.

Off Snowflake

Sin embargo, el ajuste exacto debe elegirse teniendo en cuenta que la temperatura interior del aparato depende de:

• la temperatura ambiente
• la frecuencia con que se abre la tapa
• la cantidad de alimentos guardados
• la ubicación del aparato.

Panel de mandos

1 2 3 △ ○ * 4

1 Alarma de temperatura alta
2 Luz piloto
3 Luz Action Freeze
4 Interruptor Action Freeze y restablecimiento de la alarma

Función Action Freeze

Para activar la función Action Freeze basta con pulsar el interruptor Action Freeze. Se enciende la luz Action Freeze.

Primer uso

Limpieza de las partes internas

Antes del empleo limpiar todas las partes internas con agua tibia y jabón neutro, a fin de eliminar el característico olor de nuevo y secarlas luego cuidadosamente.

Uso diario

Congelación de alimentos frescos

El compartimento congelador está ideado para la congelación de alimentos frescos y para la conservación a largo plazo de alimentos congelados y ultracongelados. Para congelar alimentos frescos active la función Action Freeze al menos 24 horas antes de introducir los alimentos en el compartimento congelador. La cantidad máxima de alimentos que puede congelarse en 24 horas se indica en la placa de datos técnicos ^18)

El proceso de congelación dura 24 horas: durante ese periodo no deben añadirse otros alimentos para congelación.

Esta función se desactiva automáticamente después de 52 horas.

La función se puede desactivar en cualquier momento con el interruptor Action Freeze.

Se apaga el indicador Action Freeze.

Alarma de temperatura alta

El aumento de la temperatura del compartimento congelador (debido, por ejemplo, a un corte de energía eléctrica) se indicará mediante:

• encendido de la luz de alarma
• emisión de una señal acústica.

Para apagar la señal acústica durante la fase de alarma, pulse el interruptor de restablecimiento de la alarma.

No coloque alimentos en el congelador mientras dure la fase de alarma.

Cuando se restablezcan las condiciones normales, la luz de alarma se apagará de manera automática.

Importante No emplear detergentes o polvos abrasivos que podrían dañar las superficies.

Almacenamiento de alimentos congelados

Al poner en marcha el aparato por primera vez o después de un periodo sin uso, déjelo en marcha al menos durante 2 horas con un ajuste alto antes de colocar los productos en el compartimento.

Importante En caso de producirse una descongelación accidental, por ejemplo, por un corte del suministro eléctrico, si la interrupción ha sido más prolongada que el valor indicado en la tabla de características técnicas bajo "tiempo de elevación", los alimentos descongelados deben consumirse cuanto antes o cocinarlos de inmediato y volverlos a congelar (después de que se hayan enfriado).

Calendario de congelación

1-2 3-4 3-6 3-6 3-6 3-6 10-12 10-12 10-12 10-12

Los símbolos muestran los distintos tipos de alimentos congelados.

Los números indican los tiempos de almacenamiento en meses de cada tipo de alimento congelado. Que el valor superior o inferior del tiempo de almacenamiento indicado sea válido dependerá de la calidad de los alimentos y del tratamiento aplicado antes de la congelación.

Apertura y cierre de la tapa

Dado que la tapa va provista de un cierre sellante hermético, no es fácil abrirla de nuevo inmediatamente después de haberla cerrado (a causa del vacío que se forma en el interior del aparato).

Espere unos minutos antes de volver a abrir el aparato. La válvula de vacío facilitará la apertura de la tapa.

Advertencia No tire de la manilla ejerciendo una fuerza excesiva.

Sistema Low Frost

El electrodoméstico está provisto de un sistema Low Frost (válvula de la parte posterior del congelador) que reduce en hasta el 80% el hielo que se acumula en el congelador.

Este sistema evita tener que descongelar el arcón congelador en 5 años.

Cestos de almacenamiento

Cuelgue los cestos del borde superior del congelador (X) o colóquelos en el interior del mismo (Y). Gire y fije las empuñaduras para cada una de estas dos posiciones según se indica en la figura.

X Y

Los cestos están diseñados para acoplarse entre sí.

Las figuras siguientes indican la cantidad de cestos que pueden introducirse en los distintos modelos de congelador.

595 795 935 1050 230 1190 1325 1600

Solicite al Centro de servicio técnico los cestos adicionales que precise.

Cerradura de seguridad

El congelador va equipado con una cerradura especial que impide que pueda quedarse bloqueado de forma accidental. La cerradura está diseñada de tal modo que sólo funciona después de haber insertado la llave en la cerradura y tras girarla para cerrar la tapa.

Para cerrar el congelador, siga los pasos que se indican a continuación:

1. inserte la llave suavemente en la cerradura.
2. gire la llave hacia la derecha hasta el símbolo ☐.
   Para abrir el congelador, siga los pasos que se indican a continuación:
3. inserte la llave suavemente en la cerradura.
4. gire la llave hacia la izquierda hasta el símbolo ☐.

Importante Solicite al Centro de servicio técnico las llaves de repuesto que necesite.

Advertencia Mantenga las llaves fuera del alcance de los niños.

Asegúrese de retirar la llave de la cerradura antes de deshacerse del aparato antiguo.

Consejos sobre la congelación

Estos consejos son importantes para poder aprovechar al máximo el proceso de congelación:

• la cantidad máxima de alimentos que puede congelarse en 24 horas se muestra en la placa de datos técnicos;
• el proceso de congelación requiere 24 horas. Durante ese periodo no deben añadirse otros alimentos para congelación;
• congele sólo productos alimenticios de máxima calidad, frescos y perfectamente limpios;
• prepare los alimentos en porciones pequeñas para que se congelen de manera rápida y total, así como para poder descongelar posteriormente sólo las cantidades necesarias;
• envuelva los alimentos en papel de aluminio o polietileno y compruebe que los envoltorios quedan herméticamente cerrados;
• no permita que alimentos frescos y sin congelar entren en contacto con alimentos ya congelados, para evitar el aumento de temperatura de los segundos;
• los alimentos magros se congelan mejor que los grasos; la sal reduce el tiempo de almacenamiento de los alimentos;

Mantenimiento y limpieza

Precaución Antes de realizar tareas de mantenimiento, desenchufe el aparato.

Este equipo contiene hidrocarburos en la unidad de refrigeración; por tanto, el mantenimiento y la recarga deben estar a cargo exclusivamente de técnicos autorizados.

Limpieza periódica

1. Apague el aparato.
2. Desconecte el enchufe de la toma de red.

3. Limpie regularmente el aparato y los accesorios con agua tibia y jabón neutro. Limpie cuidadosamente el cierre sellante de la tapa.

4. Seque a fondo el aparato.

5. Conecte el enchufe a la toma de red.

6. Encienda el aparato.

7. el hielo, si se consume inmediatamente después de retirarlo del compartimento congelador, puede provocar quemaduras por congelación en la piel;

8. es recomendable etiquetar cada paquete con la fecha de congelación para controlar el tiempo que permanecen almacenados.

Consejos para el almacenamiento de alimentos congelados

Para obtener el máximo rendimiento de este aparato, deberá:

• comprobar que el comerciante ha mantenido los productos congelados correctamente almacenados;
• procurar que los alimentos congelados pasen de la tienda al congelador en el menor tiempo posible;
• evitar la apertura frecuente de la tapa o dejarla abierta más tiempo del estrictamente necesario.
• Una vez descongelados, los alimentos se deterioran con rapidez y no pueden congelarse otra vez.
• No supere el tiempo de almacenamiento indicado por el fabricante de los alimentos.

Precaución No limpie el interior del aparato con detergentes, limpiadores abrasivos, productos de limpieza muy perfumados ni pulimentos a base de cera.

Tenga cuidado para no dañar el sistema de refrigeración.

Importante El área del compresor no requiere limpieza alguna.

Muchas marcas de limpiadores de superficies de cocina contienen químicos que pueden atacar o dañar los plásticos del aparato. Por tal razón, se recomienda que el exterior del aparato se limpie sólo con agua templada a la que se añadirá un poco de líquido lavavajillas.

Descongelación del congelador

Descongele el congelador sólo cuando la capa de escarcha alcance un grosor de unos 10 a 15 mm.

El mejor momento para descongelar el aparato es cuando está vacío o tiene pocos alimentos.

Para eliminar la escarcha, siga estos pasos:

1. Apague el aparato.
2. Retire los alimentos congelados, envuélvalos en varias hojas de papel periódico y colóquelos en un sitio fresco.
3. Deje la tapa abierta, extraiga el tapón de drenaje del agua de descongelación y recoja el agua en una bandeja. Utilice un raspador para retirar el hielo rápidamente.
4. Cuando finalice la descongelación, se- que bien el interior y vuelva a colocar el tapón.
5. Encienda el aparato.
6. Ajuste el regulador de temperatura para obtener el máximo frío y haga funcionar el aparato durante dos o tres horas con dicho ajuste.
7. Vuelva a introducir los alimentos que retiró previamente.

Importante No utilice herramientas metálicas afiladas para retirar la escarcha; podría dañar el aparato. No utilice dispositivos mecánicos ni medios artificiales para acelerar el proceso de derretimiento del hielo, excepto los recomendados por el fabricante. La elevación de la temperatura de los paquetes de alimentos congelados, durante la descongelación, puede acortar la duración de su almacenamiento.

Periodos sin funcionamiento

Si el aparato no se utiliza durante un tiempo prolongado, tome las siguientes precauciones:

1. Apague el aparato.
2. Desconecte el enchufe de la toma de red.
3. Extraiga todos los alimentos.
4. Descongele y limpie el aparato y todos sus accesorios.
5. Deje abierta la tapa para impedir la formación de olores desagradables.

Importante Si va a mantener el armario en marcha, solicite a alguien que lo inspeccione de vez en cuando para evitar que los alimentos se echen a perder en caso de un corte de energía.

Qué hacer si...

Precaución Antes de realizar cualquier reparación, desconecte el enchufe del aparato de la toma de red.

Sólo un electricista o un técnico profesional debe llevar a cabo cualquier reparación que no figure en este manual.

Importante Se producen ruidos durante el funcionamiento normal (compresor, circulación del refrigerante).

Problema	Causa posible	Solución
El aparato hace ruido.	El aparato no está bien apoyado en el suelo.	Compruebe que los soportes del aparato descansan sobre una superficie estable (las cuatro patas deben estar bien apoyadas en el suelo).
El compresor funciona continuamente.	El ajuste de temperatura es incorrecto.	Seleccione una temperatura menos fría.
	La tapa se ha abierto con demasiada frecuencia.	No deje la tapa abierta más tiempo del necesario.
	La tapa no se ha cerrado correctamente.	Asegúrese de que la puerta cierra correctamente y de que las juntas estén sin daños y limpias.
	Se han introducido grandes cantidades de alimentos para con-gelar al mismo tiempo.	Espere varias horas y vuelva a comprobar la temperatura.
	Los alimentos introducidos en el aparato estaban demasiado calientes.	Deje que los alimentos se enfríen a temperatura ambiente antes de almacenarlos.
	La temperatura de la habitación donde está el aparato es demasiado alta para que pueda funcionar correctamente.	Trate de reducir la temperatura de la habitación donde esté el aparato.
La luz de alarma de temperatura alta está encendida.	La temperatura del interior del congelador es demasiado alta.	Consulte "Alarma de temperatura alta".
	El aparato se ha conectado recientemente y la temperatura sigue siendo demasiado alta.	Consulte "Alarma de temperatura alta".
La cantidad de hielo y escarcha es excesiva.	Los productos no están bien envueltos.	Envuelva mejor los productos.
	La tapa no está bien cerrada o no cierra correctamente.	Asegúrese de que la puerta cierra correctamente y de que las juntas estén sin daños y limpias.
	El ajuste de temperatura es incorrecto.	Seleccione una temperatura menos fría.
	El tapón de drenaje del agua no está bien colocado.	Coloque correctamente el tapón de drenaje.
La tapa no se cierra totalmente.	Hay demasiada escarcha.	Elimine el exceso de escarcha.
	Las juntas de la tapa están sucias o pegajosas.	Limpie las juntas de la tapa.
	Hay paquetes de alimentos que impiden el ajuste de la tapa.	Coloque los paquetes de alimentos en la forma correcta; consulte la etiqueta adherida al aparato.
Es difícil abrir la tapa.	Las juntas de la tapa están sucias o pegajosas.	Limpie las juntas de la tapa.
	La válvula está bloqueada.	Compruebe la válvula.
La bombilla no funciona.	La bombilla es defectuosa.	Consulte "Cambio de la bombilla".
La temperatura del congelador es demasiado alta.	El ajuste de temperatura es incorrecto.	Fije una temperatura más baja.
	La tapa no cierra correctamente o no está bien cerrada.	Asegúrese de que la puerta cierra correctamente y de que la junta esté sin daños y limpia.
	El aparato no se ha enfriado lo suficiente antes de empezar a congelar.	Deje que el aparato se enfríe lo suficiente.
	Se han introducido grandes cantidades de alimentos para congelar al mismo tiempo.	Espere varias horas y vuelva a comprobar la temperatura. La proxima vez, reduzca la cantidad de alimentos que desea congelar al mismo tiempo.
	Los productos para congelar estaban demasiado cerca unos de otros.	Coloque los productos de forma que el aire pueda circular libremente entre ellos.
	La tapa se ha abierto con frecuencia.	No abra la tapa a menos que sea imprescindible.
	La tapa se ha dejado abierta durante mucho tiempo.	No deje la tapa abierta más tiempo del necesario.
La temperatura interior del congelador es demasiado baja.	El ajuste de temperatura es incorrecto.	Seleccione una temperatura menos fría.
El aparato no funciona en absoluto. No enfría ni se encienden las luces.	El enchufe no está bien colocado en la toma de red.	Conecte el enchufe correctamente en la toma de red.
	El aparato no recibe corriente eléctrica.	Conecte otro aparato a la misma toma de corriente para comprobar que funciona.
	El aparato no está encendido.	Encienda el aparato.
	No hay tensión en la toma de red (pruebe a conectar otro aparato para ver si funciona).	Llame a un electricista.

Atención al cliente

Si después de las comprobaciones anteriores el aparato no funciona correctamente, póngase en contacto con el centro de servicio técnico más cercano.

Para agilizar el servicio, anote el modelo específico y el número de serie del aparato y facilítelos al personal técnico. Los números se encuentran en el certificado de garantía o en la placa de datos técnicos situada en el costado exterior derecho del aparato.

Cambio de la bombilla

1. Desconecte el enchufe de la toma de red.

2. Cambie la bombilla por una nueva de la misma potencia (la potencia máxima se indica en la cubierta de la bombilla).

3. Conecte el enchufe a la toma de red.

4. Abra la tapa. Compruebe que la bombilla se enciende.

Hand inserting a plug into a device panel (no text or symbols visible)

Advertencia No retire la cubierta de la bombilla hasta el momento de cambiarla.

No utilice el aparato si la cubierta de la bombilla falta o está dañada.

Datos técnicos

Volumen (bruto)	Litros	304	Altura	mm	876	Tiempo de elevación	horas	32
Volumen (neto)	Litros	300	Anchu-ra	mm	1050	Consumo de energía	kWh/24 h	0,740
Potencia nominal	Va-tios	85	Fondo	mm	665	Capacidad de con-gelación	kg/24 h	17
Voltaje	Vol-tios	230	y peso	Kg	49	Clase climática		SN-T

La información técnica se encuentra en la placa de datos técnicos situada en el costado exterior derecho del aparato.

Instalación

Colocación

Advertencia Si va a desechar un aparato antiguo que tiene una cerradura o un cierre en la tapa, deberá asegurarse de que queda totalmente inutilizable a fin de impedir que los niños pequeños puedan quedar atrapados en su interior.

Importante El enchufe del aparato debe tener fácil acceso después de la instalación.

Este aparato se puede instalar en un garaje o un sótano, aunque para un funcionamiento óptimo, se recomienda instalar el aparato en un punto en el que la temperatura ambiente se corresponda con la clase climática indicada en la placa de datos técnicos del aparato:

Clase climática	Temperatura ambiente
SN	De +10 °C a +32 °C
N	De +16 °C a +32 °C
ST	De +16 °C a +38 °C
T	De +16 °C a +43 °C

Conexión eléctrica

Antes de conectar el aparato, compruebe que el voltaje y la frecuencia que aparecen

Aspectos medioambientales

El símbolo ☒ que aparece en el aparato o en su embalaje, indica que este producto no

en la placa de datos técnicos se correspon- den con el suministro de la vivienda.

El aparato debe tener conexión a tierra. El enchufe del cable de alimentación se suministra con un contacto para tal fin. Si la toma de red de la vivienda carece de conexión a tierra, conecte el aparato a una toma de tierra conforme con la normativa, después de consultar a un electricista profesional.

El fabricante rechaza toda responsabilidad si no se toman las precauciones antes indicadas.

Este aparato es conforme con las directivas de la CEE.

Requisitos de ventilación

1. Coloque el congelador en posición horizontal sobre una superficie firme. El aparato debe apoyarse correctamente sobre sus cuatro patas.
2. Asegúrese de que queda una separación de 5 cm entre el aparato y la pared trasera.
3. Asegúrese también de que la separación entre el aparato y las superficies laterales es de 5 cm.

El aire debe poder circular libremente por la parte posterior del aparato.

se puede tratar como un residuo normal del hogar. Se deberá entregar, sin coste para el

poseedor, bien al distribuidor, en el acto de la compra de un nuevo producto similar al que se deshecha, bien a un punto municipal de recolección selectiva de equipos eléctricos y electrónicos para su reciclaje. Al asegurarse de que este producto se desecha correctamente, usted ayudará a evitar posibles consecuencias negativas

para el medio ambiente y la salud pública, lo cual podría ocurrir si este producto no se gestionara de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Ayuntamiento de su Municipio, ó con la tienda donde lo compró.

Electrolux. Thinking of you.

Ta del av våra tankegångar på www.electrolux.com

Innehåll

Säkerhetsinformation	61
Användning	63
Kontrollpanel	63
När maskinen används första gången	64
Daglig användning	64
Råd och tips	65

Underhåll och rengöring	65
Om maskinen inte fungerar	66
Tekniska data	68
Installation	69
Miljöskydd	69

Med reservation för ändringar

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda kylen/frysen på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder kylen/frysen första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder kylen/frysen har god kän-nedom om dess skötsel och skyddsanord- ningar. Spara denna bruksanvisning och se till att den följer med kylen/frysen om den flyt-tas eller säljs, så att alla som använder kylen/ frysen får korrekt säkerhetsinformation och information om hur den skall skötas. För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruks-anvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

Säkerhet för barn och handikappade

• Denna kyl/frys är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet. Barn bör alltid övervakas när de använder kylen/frysen för att säkerställa att de inte leker med den.
• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.
• När du skall kassera kylen/frysen: koppla loss den från eluttaget och klipp av nätka-

beln (så nära kylen/frysen som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli innestängda.

- Om denna kyl/frys, som har magnetiska dörrtätningar, skall ersätta en äldre kyl/frys som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla kylen/frysen. Då finns det ingen risk att kylen/frysen blir en dödsfälla för barn.

Allmän säkerhet

Försiktighet Se till att ventilationsöppningarna inte blockeras eller täpps igen.

• Kylen/frysen är avsedd för förvaring av matvaror och drycker i ett normalt hushåll enligt beskrivning i denna bruksanvisning.
• Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen.
• Använd inga andra elektriska apparater inne i kylen/frysen, t.ex. en glassmaskin, såvida de inte har godkänts för detta ändamål av tillverkaren.
• Var noga med att inte skada kylkretsen.

- I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig. Se noga till att inga komponenter i kylkretsen skadas under transport och installation av produkten.

Om kylkretsen skadas:

- undvik att komma nära öppen eld och antändande källor

- ventilera noga rummet där produkten står

- Det är farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt. En skadad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar.

⚠ Varning Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endats bytas ut av en certifierad serviceagent eller annan kvalificerad servicepersonal.

1. Nätkabeln får inte förlängas.
2. Se till att stickkontakten inte kläms eller skadas av kylens/frysens baksida. En skadad stickkontakt kan överhettas och orsaka brand.
3. Se till att stickkontakten är åtkomlig när kylen/frysen har installerats.
4. Dra inte i nätkabeln.
5. Sätt inte i stickkontakten om eluttaget sitter löst. Risk för elektriska stötar eller brand föreligger.
6. Kylen/frysen får inte användas utan att lampglaset ^19) sitter på plats över den inre belysningen.

- Denna kyl/frys är tung. Var försiktig när du flyttar den.

- Plocka inte ut matvaror från frysfacket, och ta inte i dem, med våta eller fuktiga händer eftersom detta kan leda till hudsår eller frost/frysskador.

- Se till att kylen/frysen inte exponeras för direkt solsken under långa perioder.

Daglig användning

• Ställ inte heta kärl på plastdelarna i kylen/frysen.
• Förvara inte brandfarliga gaser eller vätskor i kylen/frysen eftersom de kan explodera.
• Placera inte matvaror direkt mot luftutloppet på den bakre väggen. ^20)

19) I förekommande fall.

20) Om kylen/frysen är frostfri.

• Fryst mat får inte frysas om när den har tinats.
• Förvara färdig fryst mat enligt tillverkarens anvisningar.
• Följ noga rekommendationerna om förvaring från kylens/frysens tillverkare. Se relevant avsnitt i bruksanvisningen.
• Placera inte kolsyrade eller mousserande drycker i frysen eftersom detta skapar ett tryck i behållaren som då kan explodera och skada frysen.
• Isglassar kan orsaka frostskador om de konsumeras direkt från frysen.

Skötsel och rengöring

• Stäng av produkten och koppla loss den från eluttaget före underhåll. Slå ifrån med huvudströmbrytaren om du inte kommer åt eluttaget.
• Rengör inte produkten med metallföremål.
• Använd inga vassa föremål för att avlägsna frost från produkten. Använd i stället en plastskrapa.

Installation

Viktigt Följ noga anvisningarna i avsnittet för elektrisk anslutning.

• Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och spara i så fall förpackningsmaterialet.
• Vi rekommenderar att du väntar minst fyra timmar innan produkten ansluts till elnätet, så att oljan kan rinna tillbaka i kompressorn.
• Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ tillämpliga installationsanvisningar.
• Produkten får inte placeras nära värmeelement eller spisar.
• Säkerställ att stickkontakten är åtkomlig efter installation av produkten.

Service

- Allt arbete avseende elektricitet som krävs för att utföra service på kylen/frysen skall utföras av en behörig elektriker eller annan kompetent person.

- Service på denna produkt får endast utföras av en auktoriserad serviceverkstad och endast originaldelar får användas.

Miljöskydd

Denna kyl/frys innehåller inte, varken i kylkretsen eller i isolationsmaterialen, någon gas som kan skada ozonlagret. Kylen/frysen får inte kasseras tillsam-

mans med det vanliga hushållsavfallet. Isolationsmaterialet innehåller brandfarliga gaser: kylen/frysen skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna kyl/frys som är märkta med symbolen 📊 kan återvinnas.

Användning

Sätta på kylboxen

Sätt i stickkontakten i eluttaget.

Vrid temperaturreglaget medurs.

Nätindikatorn tänds.

Larmkontrollampan tänds.

Stänga av frysboxen

För att stänga av frysboxen, vrid temperaturreglaget till OFF-läget.

Temperaturreglering

Temperaturen regleras automatiskt.

Gör på följande sätt för att reglera frysboxen:

• vrid temperaturreglaget mot ✝ för att erhålla låga kylnivåer.
• vrid temperaturreglaget mot ✿ för att erhålla höga kylnivåer.

En medelhög inställning är i regel bäst.

Off Snowflake

Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i frysboxen beror på:

• rumstemperaturen
• hur ofta locket öppnas
• mängden matvaror som förvaras
• frysboxens placering.

Kontrollpanel

1 2 3 4

1 Larmkontrollampa vid för hög temperatur
2 Nätindikator
3 Action Freeze - kontrollampa
4 Action Freeze - knapp och Återställ larm

Action Freeze-funktionen

Du kan aktivera Action Freeze-funktionen genom att trycka på Action Freeze-knappen.

Kontrollampan för Action Freeze tänds.

Denna funktion stängs av automatiskt efter 52 timmar.

Det går att avaktivera funktionen när som helst genom att trycka på Action Freeze. Indikeringen Action Freeze slocknar.

Larm vid för hög temperatur

En temperaturökning i frysboxen (t.ex. på grund av ett strömavbrott) indikeras genom att:

• larmkontrollampan tänds,
• en ljudsignal avges.

Under larmperioden kan ljudsignalen stängas av genom att trycka på knappen Återställ larm.

Lägg inte in mat i frysboxen under larmperioden.

När normala förhållanden har återställts slocknar larmkontrollampan automatiskt.

När maskinen används första gången

Invändig rengöring

Innan du använder kylen/frysen första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

Viktigt Använd inga skarpa rengöringsmedel eller skurpulver eftersom sådana produkter skadar kylens/frysens ytfinish.

Daglig användning

Infrysning av färsk mat

Frysfacket är lämpligt för infrysning av färsk mat och långvarig förvaring av fryst och djupfryst mat.

För att frysa in färsk mat, låt Action Freezefunktionen vara aktiverad i minst 24 timmar innan du lägger in maten som skall frysas i frysfacet.

Den största mängd mat som kan frysas inom 24 timmar anges på typskylten ^21)

Infrysningsprocessen tar 24 timmar. Lägg inte in annan mat som skall frysas in under denna period.

Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst två timmar innan du lägger in några matvaror.

Viktigt I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under Temperaturökningstid, måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

Fryskalender

1 - 2 3 - 4 3 - 6 3 - 6 3 - 6 3 - 6 10 - 12 10 - 12 10 - 12 10 - 12

Symbolerna visar olika typer av infrysta matvaror.

Siffrorna anger förvaringstiden i månader för de olika typerna av infrysta matvaror. Huruvida den längsta eller kortaste förvaringstiden för en viss matvara är giltig beror på matvarans kvalitet och behandling före infrysningen.

Öppna och stänga locket

Eftersom locket har en tätt åtsittande tätning är det inte så lätt att öppna direkt efter stängning (på grund av vakuumet som bildas på insidan).

Vänta några minuter innan du öppnar frysboxen igen. Vakuumventilen hjälper dig att öppna locket.

Varning Dra aldrig i handtaget med överdriven kraft.

Avfrostningssystem

Produkten har ett avfrostningssystem (en ventil syns på baksidan inne i produkten) som minskar uppbyggnaden av is i produkten med 80 procent. Detta innebär att du under upp till 5 år inte behöver avfrosta produkten.

Förvaringskorgar

Häng korgarna på frysens övre kant (X) eller placera dem inuti frysen (Y). Vänd och lås handtagen för dessa två lägen såsom visas i figuren.

X Y

Korgarna glider in i varandra.

Följande figurer visar hur många korgar som kan placeras i de olika frysmodellerna.

230 595 795 935 1050 1190 1325 1600

Du kan köpa ytterligare korgar hos vår lokala serviceavdelning.

Säkerhetslås

Frysen är utrustad med ett säkerhetslås för att undvika oavsiktlig låsning. Låset är konstruerat på så sätt att du kan vrida nyckeln

Råd och tips

Tips om infrysning

Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

• Den maximala mängd mat som kan frysas in på 24 timmar anges på typskylten.
• Infrysningsprocessen tar 24 timmar. Ytterligare mat som skall frysas in bör inte läggas in under denna period.
• Frys endast in färska och rengjorda matvaror av hög kvalitet.
• Dela upp maten i små portioner för en snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.
• Slå in maten i aluminiumfolie, eller lägg den i plastpåsar, och se till att förpackningarna är lufttäta.
• Låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat, detta för att temperaturen inte skall öka i den infrysta maten.
• Magra matvaror håller bättre och längre än feta. Salt förkortar matens lagringstid.

Underhåll och rengöring

Försiktighet Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får

och stänga locket endast om du dessförinnan sätter i nyckeln i låset.

Gör så här för att stänga frysen:

1. Sätt försiktigt i nyckeln i låset.

2. Vrid nyckeln medurs mot symbolen ☐. Gör så här för att öppna frysen:

3. Sätt försiktigt i nyckeln i låset.

4. Vrid nyckeln moturs mot symbolen ☐.

Viktigt Reservnycklar finns att köpa hos vår lokala serviceavdelning.

Varning Håll nyckeln utom räckhåll för barn.

Var noga med att avlägsna nyckeln från läset innan du kasserar den gamla fry- sen.

• Isglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på huden.
• Det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna.

Tips om förvaring av fryst mat

Observera följande för att utnyttja frysboxens prestanda på bästa sätt:

• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.
• Transportera frysta matvaror från affären till frysen så snabbt som möjligt.
• Öppna inte locket för ofta och låt det inte stå öppet längre tid än absolut nödvändigt.
• När fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.
• Överskrid inte den förvaringsperiod som anges av matvarans tillverkare.

därför endast utföras av en auktoriserad servicetekniker.

Regelbunden rengöring

1. Stäng av frysboxen.

2. Koppla loss frysboxen från eluttaget.

3. Rengör regelbundet frysboxen och tillbehören med varmt vatten och neutral såpa. Rengör locktätningen noga.

4. Torka frysboxen noga.
5. Sätt i stickkontakten i eluttaget.
6. Sätt på frysboxen.

Försiktighet Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra frysboxen invändigt. Undvik att skada kylsystemet.

Viktigt Kompressorområdet behöver inte rengöras.

Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Vi rekommenderar därför att produktens ytterhölje endast rengörs med varmt vatten och ett milt diskmedel.

Avfrostning av frysen

Avfrosta frysen när frostlagret när en tjocklek på cirka 10-15 mm.
Bästa tillfället att avfrosta frysen är när den innehåller lite eller ingen mat alls.
Utför följande steg för att avlägsna frosten:

1. Stäng av frysboxen.
2. Plocka ut matvarorna ur frysen, slå in dem i flera lager med tidningspapper och lägg dem på en sval plats.

3. Låt locket stå öppet, lossa pluggen från tömningshålet och samla upp allt avfrostningsvatten på en bricka. Använd en skrapa för att snabbt ta bort is.

4. När avfrostningen är klar, torka noga av insidan och anslut sedan frysboxen till eluttaget.

5. Sätt på frysboxen.
6. Ställ in temperaturreglaget på högsta kyl-effekt och låt frysboxen stå i två eller tre timmar med denna inställning.
7. Lägg tillbaka matvarorna som du tidigare plockade ut.

Viktigt Använd aldrig vassa metallverktyg för att skrapa av frost eftersom frysboxen kan skadas. Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen utöver de som rekommenderas av tillverkaren. En temperaturstigning hos frysta matförpackningar kan förkorta tiden som de kan förvaras utan säkerhetsrisk.

Långa uppehåll

Följ nedanstående anvisningar om frysboxen inte skall användas under en längre tidsperiod:

1. Stäng av frysboxen.
2. Koppla loss frysboxen från eluttaget.
3. Plocka ur alla matvaror.
4. Avfrosta och rengör frysboxen och alla tillbehör.
5. Låt luckan stå öppen för att undvika obehagliga lukter.

Viktigt Om frysboxen lämnas påslagen, be någon titta till den då och då så att inte matvarorna i den förstörs i händelse av strömavbrott.

Om maskinen inte fungerar

Försiktighet Skilj frysboxen från elnätet innan felsökning utförs.

Endast en behörig elektriker eller annan kompetent person får utföra felsökning som inte beskrivs i denna bruksanvisning.

Viktigt Vissa ljud hörs under normal användning (kompressor, cirkulation av köldmedel).

Problem	Möjlig orsak	Åtgärd
Frysboxen bullrar.	Frysboxen står ojämnt.	Kontrollera att frysboxen står sta-digt (alla fyra fötterna skall ha kon-takt med golvet).
Kompressorn arbetar hela tiden.	Temperaturen är felaktigt inställd.	Ställ in en högre temperatur.
	Locket har öppnats för ofta.	Låt inte locket stå öppet längre tid än nödvändigt.
Problem	Möjlig orsak	Åtgård
	Locket är inte stängt ordentligt.	Kontrollera att locket stänger ordentligt och att tätningarna är oskadda och rena.
	Stora mängder mat har samtidigt lagts i för infrysning.	Vänta några timmar och kontrollera sedan temperaturen igen.
	Alltför varm mat har lagts in i frysboxen.	Låt mat kallna till rumstemperatur före infrysning.
	Temperaturen i rummet där frysboxen står är alltför hög för effektiv drift.	Försök att sänka temperaturen i rummet där frysboxen är placerad.
Larmkontrollampan för "Hög temperatur" är tänd.	Det är för varmt inuti frysen.	Se avsnittet "Larm vid för hög temperatur".
	Frysboxen har nyligen slagit på och temperaturen är fortfarande för hög.	Se avsnittet "Larm vid för hög temperatur".
Det har bildats för mycket frost och is.	Produkter är inte korrekt förpackade.	Förpacka produkterna bättre.
	Locket stänger inte ordentligt eller sluter inte tätt.	Kontrollera att locket stänger ordentligt och att tätningarna är oskadda och rena.
	Temperaturen är felaktigt inställd.	Ställ in en högre temperatur.
	Vattentömningspluggen är inte korrekt positionerad.	Positionera vattentömningspluggen på rätt sätt.
Locket stänger inte helt.	Det har bildats för mycket frost.	Avlägsna överflödig frost.
	Lockets tätningar är smutsiga eller klibbiga.	Rengör lockets tätningar.
	Matförpackningar blockerar lock-et.	Arrangera förpackningarna på rätt sätt, se dekalen i frysboxen.
Locket är svårt att öppna.	Lockets tätningar är smutsiga eller klibbiga.	Rengör lockets tätningar.
	Ventilen är blockerad.	Kontrollera ventilen.
Belysningen fungerar inte.	Glödlampan är trasig.	Se avsnittet "Byte av glödlampan".
Det är för varmt inuti fry-sen.	Temperaturen är felaktigt inställd.	Ställ in en lägre temperatur.
	Locket sluter inte tätt eller är inte stängt ordentligt.	Kontrollera att locket stänger ordentligt och att tätningarna är oskadda och rena.
	Frysboxen har inte förkylts till-räckligt före infrysning.	Förkyl frysboxen tillräckligt länge.
	Stora mängder mat har samtidigt lagts i för infrysning.	Vänta några timmar och kontrollera sedan temperaturen igen. Lägg in mindre mängder mat för infrysning nästa gång.
	Alltför varm mat har lagts in i frys-boxen.	Låt mat kallna till rumstemperatur före infrysning.
Problem	Möjlig orsak	Åtgärd
	Produkter som skall frysas in har placerats för nära varandra.	Placera produkterna så att kalluft kan cirkulera mellan dem.
	Locket har öppnats för ofta.	Försök att inte öppna locket för ofta.
	Locket har stått öppet för länge.	Låt inte locket stå öppet längre tid än nödvändigt.
Det är för kallt inuti frysen.	Temperaturen är felaktigt inställd.	Ställ in en högre temperatur.
Frysboxen fungerar inte alls. Varken kylning eller belysning fungerar.	Stickkontakten sitter inte ordentligt i eluttaget.	Sätt i stickkontakten ordentligt i eluttaget.
	Frysboxen får ingen ström.	Prova med att ansluta en annan elektrisk apparat till eluttaget.
	Frysboxen är inte påslagen.	Sätt på frysboxen.
	Eluttaget är strömlöst (prova med att ansluta en annan apparat till eluttaget).	Tillkalla en elektriker.

Kundtjänst

Kontakta vår lokala serviceavdelning om frysboxen fortfarande inte fungerar korrekt efter ovanstående kontroller.

För att erhålla snabb service är det viktigt att du uppger frysboxens modellbeteckning och serienummer. Dessa uppgifter finner du på garantisedeln eller på typskylten som sitter på höger sida utanpå frysboxen.

Byte av glödlampan

1. Koppla loss frysboxen från eluttaget.
2. Byt ut den gamla glödlampan mot en ny lampa med samma effekt (max. effekt anges på lampglaset).

3. Sätt i stickkontakten i eluttaget.

4. Öppna locket. Kontrollera att belysningen tänds.

Hand inserting a plug into a device panel (no text or symbols visible)

Varning Avlägsna inte lampglaset vid tidpunkten för byte.

Använd inte frysboxen om lampglaset är skadat eller saknas.

Tekniska data

Volym (brutto)	liter	304	Höjd	mm	876	Temperaturöknings-tid	timmar	32
Volym (netto)	liter	300	Bredd	mm	1050	Energiförbrukning	kWh/24 timmar	0,740
Märkeffekt	Watt	85	Djup	mm	665	Fryskapacitet	kg/24 timmar	17
Spänning	volt	230	Vikt	Kg	49	Klimatklass		SN-T

Ytterligare teknisk information finns på typskylten som sitter på höger sida utanpå produkten.

Installation

Placering

⚠ Varning Om du kasserar en gammal frysbox som har ett lås eller spärr i dörren måste du göra låsanordningen obrukbar för att förhindra att barn blir instängda i frysboxen.

Viktigt När frysboxen har installerats skall stickkontakten vara åtkomlig.

Frysboxen kan installeras i ett garage eller källare, men för bästa funktion bör den installeras i ett utrymme som har samma omgivningstemperatur som överensstämmer med klimatklassen som är angiven på typskylten.

Klimat-klass	Omgivningstemperatur
SN	+10°C till + 32°C
N	+16°C till + 32°C
ST	+16°C till + 38°C
T	+16°C till + 43°C

Elektrisk anslutning

Kontrollera före anslutning till ett eluttag att nätspänningen och nätfrekvensen överens-

Miljöskydd

Symbolen 📄 på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt

stämmer med de värden som anges på typskylten.

Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.

Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.

Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning.

Ventilationskrav

1. Placera frysboxen i horisontell position på en plan och stabil yta. Frysboxen måste stå stadigt på alla fyra fötterna.
2. Se till att det är minst 5 cm fritt utrymme bakom frysboxen.
3. Se till att det är minst 5 cm fritt utrymme på frysboxens sidor.
   Luftflödet bakom frysboxen måste vara till-räckligt.

negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

www.electrolux.com

www.electrolux.com.au

Besøg vor hjemmeside www.electrolux.dk for bestilling av tilbehør og reservedele: www.electrolux.dk

www.electrolux.fi

Besøk vår hjemmeside www.electrolux.no for bestilling av tilbehør og reservedeler: www.electrolux.no

Para comprar acessórios e consumíveis na nossa loja web, por favor, visite: www.electrolux.pt

Para comprar accesorios, consumibles y recambios en nuestra tienda online, por favor visite nuestro site: www.electrolux.es

För att köpa tillbehör, förbrukningsartiklar och reservdelar i vår internetbutik besök oss på: www.electrolux.se
