Type de produit	Pédale d'effet pour guitare
Marque	BOSS
Modèle	OS-2
Catégorie	Overdrive/Distorsion
Alimentation	Pile 9V (incluse) ou adaptateur secteur PSA série (optionnel)
Consommation	102 mA
Dimensions (L x H x P)	70 x 55 x 125 mm
Poids	400 g
Commandes	COLOR, DRIVE, TONE, LEVEL
Fonctionnalités	Overdrive et distorsion combinés, commande COLOR pour mixer les deux effets
Circuit	Saturation asymétrique type ampli à lampes
Impédance d'entrée	1 MΩ
Impédance de sortie	Supérieure à 10 kΩ
Bruit d'entrée équivalent	Moins de -100 dBm (IHF-A)
Connectique	Entrée jack 6,35 mm, Sortie jack 6,35 mm, Prise adaptateur secteur
Matériau du boîtier	Métal robuste
Couleur	Orange
Accessoires inclus	Pile 9V, notice d'utilisation
Garantie	2 ans (standard BOSS)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs.
Sécurité	Utilisez exclusivement l'adaptateur PSA. Respectez la polarité de la pile. Évitez les températures extrêmes, l'humidité et la poussière.
Pièces détachées et réparabilité	Pile remplaçable par l'utilisateur. Pour toute autre réparation, contactez un technicien agréé BOSS.

FOIRE AUX QUESTIONS - OS-2 BOSS

Comment remplacer la pile de la pédale BOSS OS-2 ?

Desserrez la vis à l'avant de la pédale et relevez le couvercle. Retirez l'ancienne pile, débranchez la fiche, puis connectez une nouvelle pile 9V en respectant la polarité (+/-). Replacez la pile dans son logement, refermez le couvercle et revissez. Assurez-vous de ne pas pincer le cordon lors de la fermeture.

Que signifie l'indicateur CHECK sur la pédale OS-2 ?

L'indicateur CHECK s'allume lorsque l'effet est activé (ON). Si la lumière est faible ou ne s'allume pas alors que l'effet est enclenché, cela signifie que la pile est épuisée et doit être remplacée immédiatement.

Comment utiliser la commande COLOR sur la BOSS OS-2 ?

La commande COLOR permet de mélanger l'overdrive et la distorsion. Tournée vers la droite, elle augmente la proportion de distorsion ; vers la gauche, elle augmente la saturation. Aux extrêmes, vous obtenez uniquement l'un des deux effets.

Puis-je utiliser un adaptateur secteur autre que le modèle PSA BOSS ?

Non, vous devez utiliser exclusivement l'adaptateur secteur de la série PSA BOSS. L'emploi d'un autre adaptateur peut endommager la pédale, provoquer un dysfonctionnement ou un choc électrique.

Comment ajuster le volume de l'effet par rapport au son direct ?

Utilisez le bouton LEVEL. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le volume de l'effet, en sens inverse pour le diminuer. Réglez-le de manière à ce qu'il n'y ait pas de différence de volume notable entre l'effet activé et désactivé.

Quelle est la différence entre overdrive et distorsion sur la OS-2 ?

L'overdrive simule la saturation naturelle d'un ampli à lampes, avec un son chaud et dynamique. La distorsion produit un son plus agressif et soutenu. La OS-2 combine les deux et permet de les mixer avec la commande COLOR.

Comment nettoyer la pédale BOSS OS-2 ?

Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs, car ils pourraient endommager le revêtement.

La BOSS OS-2 est-elle compatible avec une guitare basse ?

Oui, vous pouvez brancher une basse, mais la pédale est optimisée pour la guitare. Le rendu sonore peut être différent, et il est recommandé d'ajuster les réglages en conséquence.

Que faire si le son de la pédale est faible ou absent ?

Vérifiez d'abord l'alimentation : remplacez la pile ou branchez l'adaptateur. Assurez-vous que les câbles sont correctement connectés. Contrôlez les réglages des boutons DRIVE, LEVEL et TONE. Si le problème persiste, testez la pédale avec un autre ampli ou câble.

Où puis-je trouver la notice complète de la BOSS OS-2 ?

La notice complète est disponible en téléchargement gratuit sur notice-facile.com. Vous pouvez également y poser des questions et consulter les réponses d'autres utilisateurs.

MODE D'EMPLOI OS-2 BOSS

Merci et félicitations pour votre choix de l'OS-2 OVERDRIVE/DISTORTION BOSS. Pour vous assurer un fonctionnement correct et des années d'utilisation sans problème, veuillez prendre le temps de lire la totalité de ce manuel avant de commencer l'utilisation.

• Saturation (Overdrive) et distorsion ont été combinées en une seule pédale d'effet compacte.
• Vous disposez d'une foule de possibilités de création de nouveaux sons par l'association de sons saturés et avec distorsion.
• La pédale est dotée d'une commande COLOR qui vous permet d'ajuster la proportion de chaque effet.
• Une saturation quionne réellement comme celle d'un gros ampli à lampes est créée par le circuit de saturation asymétrique propre à BOSS incorporé dans la pédale.

Tous droits réservés. Aucune partie de cette publication ne peut être reproduite sous aucune forme sans la permission écrite de Roland Corporation.

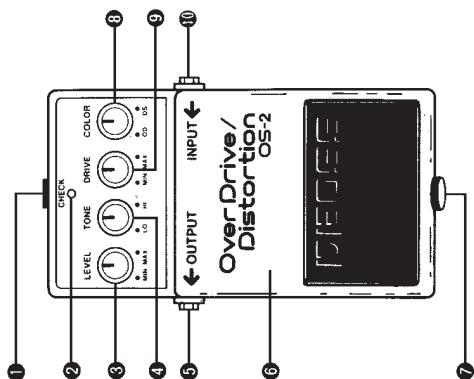

1. Prise pour adaptateur secteur

Accepte la connexion d'un adaptateur secteur (optionnel, série PSA BOSS). En utilisant l'adaptateur secteur, vous pouvez jour sans vous soucier de l'état de la pile.

• Si vous devez utiliser un adaptateur secteur, veillez à utiliser le modèle spécifique (série PSA BOSS). L'emploi de tout autre adaptateur peut entraîner des dommages ou un mauvais fonctionnement, voir choc électrique.

2. Indicateur CHECK

Cet indicateur donne le statut ON/OFF de l'effet, et se double d'un indicateur de niveau de pile. L'indicateur s'allume quand l'effet est actif. Si l'un des capteurs s'affaiblit ou ne s'allume plus alors que l'effet est actif, la pile est bientôt épuisée et doit être immédiatement remplacée. Bouton LEVEL

Ce bouton change le volume du son d'effet. Le

tourner dans le sens des aiguilles d'une montre augmente le volume et le tourner en sens inverse le

diminue. Par conséquent, ce bouton peut être efficacement utilisé pour ajuster la balance de volume du son d'effet et du son direct.

Commande TONE

Ajuste la balance entre distorsion et

saturation. La proportion du son avec

distorsion est augmentée quand on tourne ce

Ajustez la tonalité du son d'effet. Tourner ce bouton dans le sens des aiguilles d'une montre augmente les hautes fréquences, donnant un son plus agressif. La rotation en sens inverse coupe les hautes fréquences, donnant un son plus doux. PRISE OUTPUT Cette prise envoie le signal à l'amplificateur ou autre unité d'effet. Commutateur de la pédale Presser cette pédale commute l'effet ON ou OFF. VIS DU COMPARTIMENT DE PILE Cette vis est à desserrer pour ouvrir la pédale afin de remplacer la pile. Pour des instructions sur la façon de remplacer la pile, veuillez-vous référer à "Changement de la pile". Ne retirez pas la vis de la pédale pour ne pas risquer de la perdre. Bouton COLOR bouton dans le sens des aiguilles d'une montre. Dans le cas contraire, la proportion du son sature est augmentée. Quand le bouton est tourné vers l'une ou l'autre des extrêmes, vous n'obtenez que l'effet distorsion ou que l'effet saturation. Bouton DRIVE Aiuste l'intensité saturation/distorsion. Quand on tourne bouton dans le sens des a[AI]guilles d'une montre, la distorsion s'amplifie, donnant un son très dur. À l'inverse, la distorsion est réduite. PRISE INPUT Connectez une guitare ou un autre instrument de musique électronique à cette prise. * La prise d'entrée est équipée d'un commutateur d'alimentation. Quand une fiche y est insérée, la pédale est mise sous tension. Quand elle est retirée, la pédale est mise hors tension. Quand la pédale n'est pas utilisée, tout cordon doit être déconnecté.

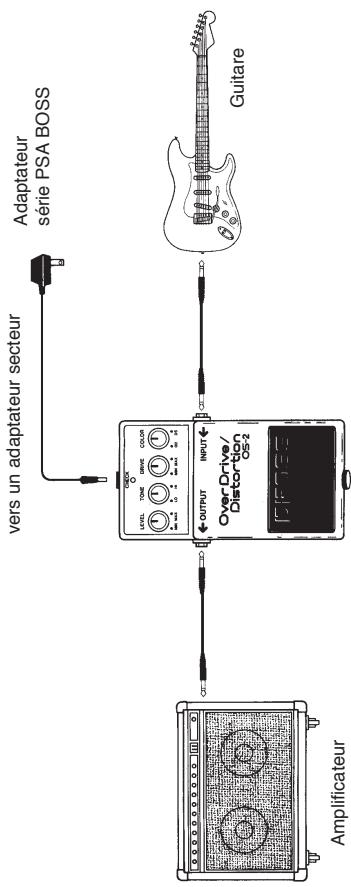

* Insérer une fiche dans la prise INPUT mettra automatiquement l'unité sous tension.

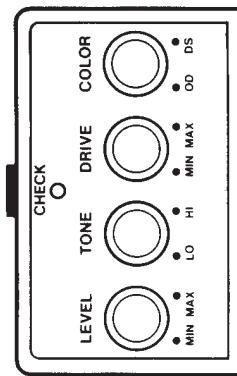

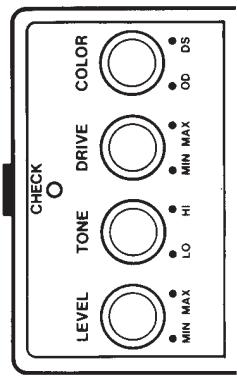

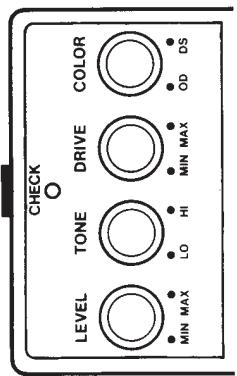

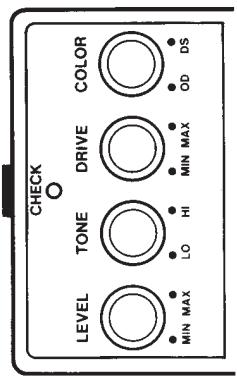

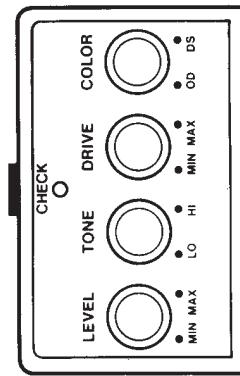

1. Une fois que vous avez connecté tous les cordons, les boutons de la façade doivent être réglés comme illustré.
2. Assurez-vous toujours de baisser le volume de votre amplificateur avant de connecter ou déconnecter tout cordon.

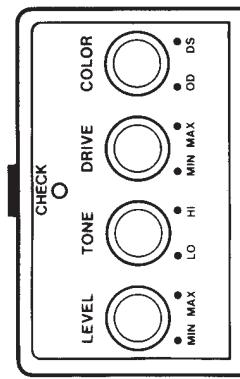

1. Enforcez le commutateur de la pédale, pour activer l'effet (l'indicateur CHECK s'allume).

1. Avec le bouton LEVEL, ajustez le volume de ce qui est entendu quand l'effet est actif. Ce volume doit être réglé pour qu'il n'y ait pas de différence, que l'effet soit actif ou non.

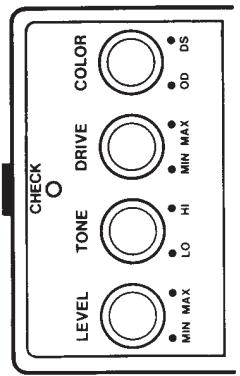

1. Avec le bouton DRIVE, ajustez l'intensité d'application de l'effet. Plus vous tournez dans le sens des aiguilles d'une montre, plus grande devient la distorsion.

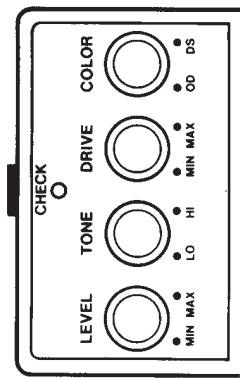

1. Avec le bouton TONE, ajustez la tonalité du son entendu quand l'effet est actif. Plus vous tournez dans le sens des aiguilles d'une montre, plus les aigus sont accentués, et plus agressif devient le son.

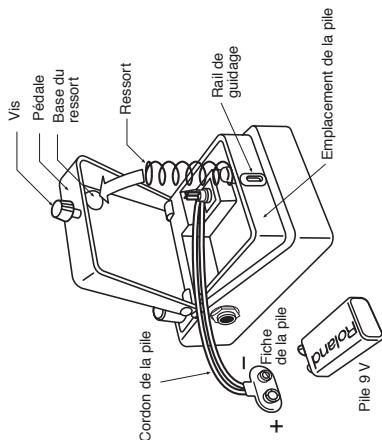

Changement de la PILE

Quand l'indicateur s'affaiblit ou ne s'allume plus du tout alors que l'unité est sous tension, cela signifie que la pile est épuisée et doit être remplacée. Remplacez la pile en suivant les étapes ci-dessous.

1. Desserrez la vis à l'avant de la

pédale et relevez le couvercle de cette dernière pour l'ouvrir.

• La vis peut être laissée dans la pédale lors du changement de la pile.
• Retirez la pile de son emplacement

et déconnectez la fiche qui la retient.

Connectez la fiche à la nouvelle pile.

et placez celle-ci dans son

emplacement.

• Veillez à respecter la polarité (+/-).
• Faites glisser le ressort sur sa base

refermez la pédale.

• Evitez de pincer le cordon de pile dans le
• Ensuite, insérez la vis dans le rail de guidage et serrez-la correctement.

Remarques importantes

Lorsque vous utilisez un adaptateur secteur, n'utilisez que le modèle spécifique (série PSA). L'emploi de tout autre adaptateur secteur pourrait entraîner des dommages, un mauvais fonctionnement voire un choc électrique. - L'alimentation nécessaire à cette unité est indiquée sur sa plaque d'identification (face arrière). Assurez-vous que la tension fournie par votre installation satisfait ces besoins. - Si l'unité doit rester inutilisée durant une longue période, débranchez le cordon d'alimentation. - Ne soumettez pas l'unité à des températures extrêmes (comme par exemple à l'exposition directe au soleil dans un véhicule fermé). Évitez de l'utiliser ou de la stocker dans des zones poussiéreuses ou humides ou encore sujettes à de hauts niveaux de vibration.

Alimentation. Pile 9 V (1), adaptateur secteur (PSA-120, 220 ou 240 BOSS, optionnel) Consommation.9 V (102 mA) Commandes.... Color, Drive, Tone, Level Commutateur. Effect ON/OFF Indicateur. Indicateur de contrôle de pile (sert également à visualiser si la pédale est en ou hors service) Prises. Entree (Input), sortie (Output), adaptateur secteur Bruit d'entrée équivalent.... moins de -100 dBm (IHF-A) Impedance d'entree 1 MΩ Impedance de sortie... plus de 10 kΩ Dimensions.70 (L) x 55 (H) x 125 (P) mm Poids 400g

• Caractéristiques et/ou apparence sont sujettes à modification sans préavis.
