SPEEDLIGHT SB-29S - Flash externe NIKON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Flash macro annulaire TTL pour reflex Nikon
Marque	Nikon
Modèle	Speedlight SB-29s
Nombre de tubes flash	2 tubes opposés pour un éclairage sans ombre
Nombre guide (ISO 100, m)	11 (deux tubes) / 12 (tube seul) à pleine puissance ; 5,5 (deux tubes) / 6,0 (tube seul) à 1/4
Couverture (angle de champ)	20 mm (tubes horizontaux) / 24 mm (tubes verticaux)
Modes de contrôle de l'exposition	TTL (avec reflex compatibles), manuel (pleine puissance, 1/4, 1/32)
Sensibilité film (TTL)	ISO 25 à 1000
Lampe de modelage	Oui, fréquence environ 40 Hz
Illuminateur AF	Oui, intégré pour aider la mise au point en basse lumière
Diffuseur intégré	Oui, pour des sujets à moins de 40 mm
Réduction de puissance	Sélection possible de 1/4 sur le tube gauche ou droit
Temps de recyclage (pleine puissance manuelle)	Environ 3 secondes
Nombre d'éclairs (pleine puissance manuelle)	Environ 300
Alimentation	4 piles AA (alcaline, lithium, NiMH ou NiCd)
Dimensions (tête flash)	Environ 119 x 133 x 28,5 mm
Dimensions (boîtier de commande)	Environ 69 x 106,5 x 88,5 mm
Poids (sans piles)	Environ 410 g
Accessoires fournis	3 bagues adaptatrices (52, 62, 72 mm)
Compatibilité reflex	Nikon F5, F4, F100, F80, F65, FM3A et autres avec TTL (via adaptateur pour F3)
Entretien	Nettoyer avec un chiffon doux et sec ; éviter l'humidité et les chocs
Sécurité	Ne pas démonter ; utiliser des piles recommandées ; éteindre avant de changer les piles
Pièces détachées et réparabilité	Contacter un centre agréé Nikon pour toute réparation

FOIRE AUX QUESTIONS - SPEEDLIGHT SB-29S NIKON

Le SB-29s est-il compatible avec mon Nikon D750 ?

Le SB-29s fonctionne en mode TTL avec les reflex numériques Nikon compatibles TTL comme le D750, mais il n'est pas optimisé pour les capteurs numériques modernes. Utilisez le mode manuel pour un contrôle précis de l'exposition.

Comment utiliser le SB-29s pour la macrophotographie ?

Fixez la tête flash autour de l'objectif à l'aide des bagues adaptatrices. Utilisez le mode TTL pour une exposition automatique ou réglez manuellement la puissance. Le diffuseur intégré permet de photographier des sujets très proches (moins de 40 mm).

Peut-on réduire la puissance d'un seul tube ?

Oui, vous pouvez réduire la puissance du tube gauche ou droit à 1/4 de la pleine puissance pour créer un éclairage directionnel. Les sélecteurs se trouvent sur le boîtier de commande.

Quelle est la portée maximale du SB-29s ?

Le nombre guide étant faible (11 à pleine puissance), la portée est limitée à quelques mètres, idéal pour la macro. À pleine puissance, la distance approximative est d'environ 1 m à f/11 (ISO 100).

Comment remplacer les piles ?

Ouvrez le compartiment à piles du boîtier de commande en faisant glisser le couvercle. Insérez 4 piles AA en respectant la polarité. Utilisez des piles alcalines, lithium, NiMH ou NiCd.

Le SB-29s dispose-t-il d'un illuminateur AF ?

Oui, le SB-29s possède un illuminateur AF intégré qui projette un motif lumineux pour aider la mise au point automatique dans des conditions de faible luminosité.

Puis-je utiliser le SB-29s avec des reflex autres que Nikon ?

Le SB-29s est conçu pour les reflex Nikon avec griffe porte-accessoires standard. Pour d'autres marques, vous pouvez l'utiliser en mode manuel via un adaptateur, mais la fonction TTL ne sera pas disponible.

Comment nettoyer le SB-29s ?

Utilisez un chiffon doux et sec pour essuyer la surface. Ne pas utiliser de solvants ou de produits abrasifs. Gardez les contacts électriques propres et secs.

Quelle est la différence entre le SB-29 et le SB-29s ?

Le SB-29s ajoute une puissance manuelle réglable jusqu'à 1/32, contrairement au SB-29 qui ne descend qu'à 1/4. Cela permet un contrôle plus fin avec les appareils numériques.

Où trouver les bagues adaptatrices pour le SB-29s ?

Les bagues adaptatrices de diamètre 52 mm, 62 mm et 72 mm sont fournies avec le flash. Si vous en perdez une, contactez un revendeur agréé Nikon ou cherchez des bagues de filtre standard compatibles.

MODE D'EMPLOI SPEEDLIGHT SB-29S NIKON

Film Scanner

SUPER COOLSCAN 8000 ED

- Multiformatgerät (Rollfilm 120/220, Kleinbild usw.)

• 4.000 ppi physikalische Auflösung

• 14 Bit A/D, 16/8 Bit Ausgabe

- SCANNER NIKKOR ED-Objektiv großen Durchmessers

- LED-Lichtquelle

- Neue Setup-Funktion für Farbnegativfilm

- Multisampling

- Schneller Autofokus & schnelle Vorschau

- IEEE1394-Schittstelle

• Digital ICE ^3TM (Digital ICE Cubed)

Digital ICE™ (Image Correction & Enhancement)

Digital ROC ^TM (Reconstruction of Colour)

Digital GEM™ (Grain Equalisation & Management)

Kleinbild-/IX240-Filmscanner

SUPER COOLSCAN 4000 ED

• 4.000 ppi physikalische Auflösung

• 14 Bit A/D, 16/8 Bit Ausgabe

• SCANNER NIKKOR ED-Objektiv

• Hohe Scangeschwindigkeit: 38 s (einschließlich Bildübertragung zum Monintor)

- Neue Setup-Funktion für Farbnegativfilm

- Schneller Autofokus & schnelle Vorschau

• Schnelle IEEE1394-Schnittstelle

- Kleinbild-Filmrollenadapter (getrenntes Zubehör)

- Multi-Sampling

• Digital ICE ^3TM (Digital ICE Cubed)

Kleinbild-/IX240-Filmscanner

COOLSCAN IV ED

• Physikalische Auflösung: 2.900 ppi

• 12 Bit A/D, 16/8 Bit Ausgabe

• Neuentwickelte Spezial-CCD

• SCANNER NIKKOR ED-Objektiv

• Filmschonende LED-Lichtquelle

• Hohe Scangeschwindigkeit: 42 s (einschließlich Bildübertragung zum Monitor)

- Neue Setup-Funktion für Farbnegativfilm

• Schneller AF & schnelle Vorschau

- Bequeme USB 1.1-Schnittstelle

• Digit ICE ^3TM (Digital ICE Cubed)

Digital ICE ^3TM (Digital ICE Cubed) ist der Sammelbegriff für die Funktionen Digital ICE ^TM , Digital ROC ^TM und Digital GEM ^TM .

Digital ICE ^3TM (Digital ICE Cubed), Digital ICE ^TM , Digital ROC ^TM und Digital GEM ^TM sind Warenzeichen der Applied Science Fiction, Inc.

Digital ICE ^3TM (Digital ICE Cubed) ist eine Entwicklung der Applied Science Fiction, Inc.

Microsoft ^® , und Windows ^® , sind in den USA und/oder anderen Ländern geschützte oder eingetragene Warenzeichen der Microsoft Corporation.

Macintosh ^® , ist ein in den USA und/oder anderen Ländern geschütztes oder eingetragenes Warenzeichen der Apple Computer Inc.

Änderung der technischen Daten oder Konstruktion vorbehalten.

© 1999/2002 NIKON CORPORATION

Person wearing a colorful headdress with ornate headdress, standing in front of a decorative geometric backdrop (no visible text or symbols)

Nikon®

We take the world's greatest pictures®

WARNUNG

ZUR SICHERSTELLUNG DES KORREKTEN GEBRAUCHS LESEN SIE BITTE ALLE HANDBÜCHER VOR INBETRIEBNAHME DES GERÄTS SORGFÄLTIG DURCH.

NIKON GMBH

TIEFENBROICHER WEG 25

40472 DÜSSELDORF

TEL: [phone]

FAX: [phone]

http://www.nikon.de

NIKON GMBH

ZWEIGNIEDERLASSUNG WIEN

MODECENTERSTR. 14

A-1030 WIEN

TEL: [phone]

FAX: [phone]

NIKON AG

KASPAR FENNER-STR. 6

8700 KÜSNACHT/ZH

TEL: [phone]

FAX: [phone]

http://www.nikon.ch/ e-mail: [e-mail]

NIKON CORPORATION

FUJI BLDG., 2-3, MARUNOUCHI 3-CHOME, CHIYODA-KU, TOKYO 100-8331, JAPAN

www.nikon-image.com/eng/

/eng/

|

NPCI 2002-2003 Seit 1969

- Einsendungen: Papierbilder/Dias, Fotos via Internet

- Themen: Kategorie A - Freie Themenwahl Kategorie B - "Liebe & Frieden"

- Laufzeit NPCI 2002-2003: Papierbilder/Dias: 1. Mai 2002 bis 31. Oktober 2002 Internet-Fotos: 1. Juli 2002 bis 31. Oktober 2002

Weitere Informationen: http://www.nikon-image.com/eng/npci

In Zusammenarbeit mit

Offizielle Kamera der Britisch Open

ISO 9001 Certified

NIKON CORPORATION Imaging Company

Nikon

Aufnahme- zubehör

Das umfassende Zubehörsystem für die anspruchsvollsten Fotografen der Welt

Zubehör Das umfassende Zubehörsystem für die anspruchsvollsten Fotografen der Welt

Zubehör, das Ihrer Nikon Kam era auf den Leib geschnitten ist

Von Spitzenkameras und -objektiven bis zu einer eindrucksvollen Vielfalt an Spezialzubehör reicht das in seiner Art einzigartige Nikon System für die anspruchsvolle Fotografie. Diese Broschüre gibt einen Überblick über das wichtigste Nikon Aufnahmezubehör – Ihrer Nikon Kamera auf den Leib geschnitten, damit optimale Leistung gewährleistet ist.

Jedes einzelne Zubehör erfüllt dieselben Qualitätsanforderungen wie jene Nikon Kameras, die Nikon zum Synonym der Profi-Fotografie gemacht haben. Nikon Zubehör ist auch den härtesten Belastungen des rauhen Profi-Alltags gewachsen – die Garantie für viele Jahre zuverlässigen Betriebs in den Händen von Profis und Amateuren.

Exterior view of a Nikon flash unit with attached cable, no visible text or symbols on the device itself.

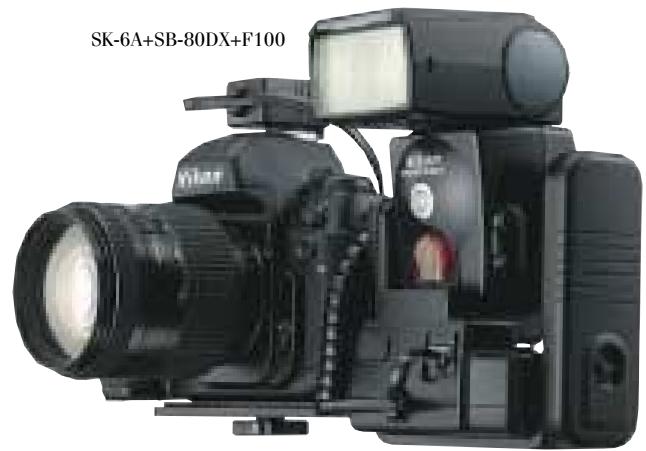

Blitzgeräte

S. 4-13

Perfekte Blitzaufnahmen mit einem der zahlreichen Nikon Systemblitzgeräte

Blitzfunktionen mit den verschiedenen Kameras und Geräten S.4-5

SB-80DX/SB-28/28DX/SB-50DX/SB-27 S. 6-7

SB-22s/SB-23/SB-30/SB29s/SB-16 S. 8-9

Das TTL-Multi-Blitzsystem/Blitzzubehör S. 10-11

Blitzverfahren S. 12-13

Nikon Nikon Spa und Mo

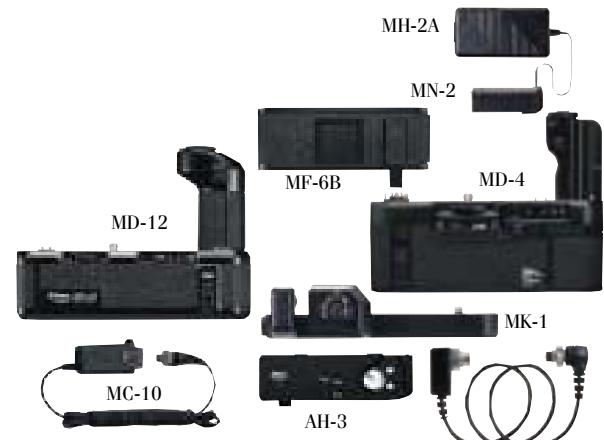

Spannungsquellen

und

Motorantriebe S. 14-15

Mehr Leistung und höhere Schussbereitschaft mit alternativen Spannungsquellen und Kameramotoren

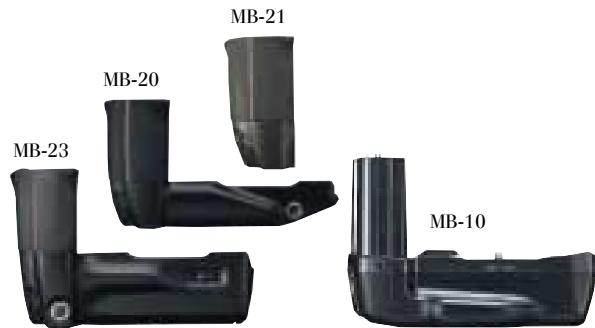

Batterieteile

(für F5, F100, F4, F90X, F80, F65,

Baureihe D1, D100)

Externe Spannungsquellen

Kameramotoren (für FM3A, FM2, F3)

Kamerarückteile

S. 16-17

Mit einer Nikon Datenrückwand wird die Dateneinbelichtung zum Kinderspiel

Für F5: MF-28/MF-27

Für F4: MF-23/MF-22

Für F100: MF-29

Für F90X: MF-26/MF-25

Für F3: MF-14/MF-18

For FM3A, FM2: MF-16

Stacked black electronic devices with visible circuitry and components (no text or symbols)

Fernsteuerungs- zubehör

S. 18-19

Der Schlüssel zu noch mehr Kreativität

Zweipoliges Zubehör

Zehnpoliges Zubehör

(für F5/F100/F90X/Baureihe D1)

Drahtauslöser AR-3

Modulite-Fernsteuerungen

Close-up of a Nikon NIKR camera lens assembly (no text or symbols visible on the device itself)

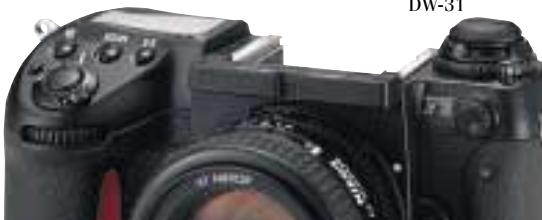

Sucher- zubehör

S. 20-22

Nikon Präzisionszubehör für den klaren Durchblick

Auswechselbare Einstellscheiben

Wechselsucher

Sucheransätze

Software

S. 23

Das Schlüsselwerkzeug zu einem

Digital Imaging Workflow.

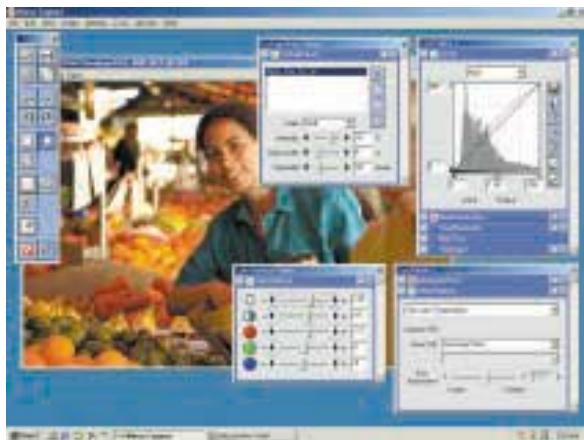

Nikon Capture 3

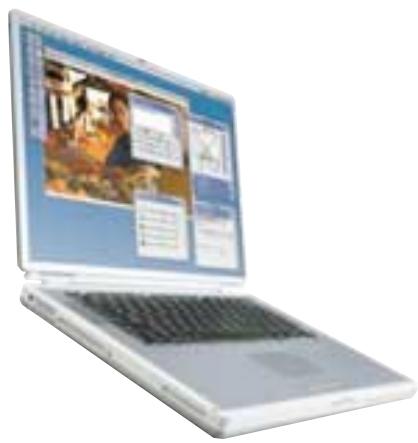

Laptop computer displaying a webpage with an image of a person in a suit (no visible text or symbols on screen)

Nahzubehör

S. 24-25

Unentbehrlich für den Vorstoß

in die Welt des Kleinen

Balgengerät und Zubehör

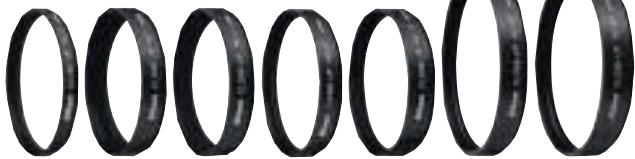

Nahlinsen

Automatik-Zwischenringe

ischenringe Nikon CLOSE-UP NO.0 JAPAN

Auf-

Illustration of a Nikon DSLR camera with colorful lens blades (no text or symbols)

nahmefilter

S. 26-28

Eine Bereicherung für eine Vielfalt von Aufgaben

Filter für die Farb- und Schwarzweißfotografie

Filter für die Schwarzweißfotografie

Filter für die Farbfotografie

nd Schwarzweißfotografie zweißfotografie ografie älter/

Objektivbehälter/

Gegenlichtblenden

S. 29

Der ideale Schutz für ihre wertvollen

Nikkor-Objektive

Objektivkoffer und -köcher

Gegenlichtblenden

Objektiv- und Gehäusedeckel

Objektivgurte

Black Nikon DSLR camera with dual exposure lenses (no visible text or symbols)

Kamerataschen/

Schulterriemen S. 30-31

Schnelle Schussbereitschaft und sicherer Schutz unterwegs

Kamerataschen

Universaltaschen

Schulterriemen

Handschlaufen

Das Programm an Nikon Systemblitzgeräten ist so breit gefächert, dass es mühelos allen Ansprüchen

gerecht wird – in der Hobbyfotografie ebenso wie im Berufsalltag. Und natürlich entsprechen Ausstattung und Leistung aller Nikon Blitzgeräte voll dem hohen technischen Niveau der Nikon Kameras.

Die fortschrittlichen Aufnahmeverfahren, wie sie mit Nikon Blitzgeräten möglich werden, sind die Gewähr für gelungene Blitzaufnahmen. So führt zum Beispiel das Aufhellblitzen bei Tageslicht zur Aufhellung von Schlagschatten im Vordergrund und einer insgesamt ausgewogenen Belichtung.

Bei schwachem Licht – und selbst in völliger Dunkelheit – steuern Nikon Blitzgeräte genau jene Dosis Licht bei, die zu technisch einwandfreier Belichtung führt. Sie lassen breiten Raum für die kreative Gestaltung und garantieren jederzeit reproduzierbare Ergebnisse. Die im folgenden beschriebenen Features erschließen eine Vielzahl attraktiver Blitzverfahren.

Portrait of an elderly man in a pinstripe suit and fedora hat, holding a vintage microphone (no visible text or symbols)

Person in traditional attire standing outdoors at dusk with purple sky and silhouetted hills in background (no text or symbols visible)

Langzeitsynchronisation

Person performing a light dance or exercise with sparklers against a dark twilight sky (no text or symbols visible)

Synchronisation auf den zweiten Verschlußvorhang

Portrait of a woman in a blue sleeveless top, posing with her hand near a red industrial gear background (no visible text or symbols)

Verringerung roter Augen\

Portrait of a young woman in a blue sleeveless top, posing with hand near chin, against a blurred red and black background (no visible text or symbols)

Aufhellblitz mit automatischer Leistungskorrektur

Hierbei wird die Blitzleistung automatisch so dosiert, dass sich eine ausgewogene Belichtung von Vorder- und Hintergrund ergibt.

3D-Multi-Sensor-Aufhellblitz

Dies ist das fortschrittlichste Verfahren des Aufhellblitzens. Die Kamera dosiert die Blitzleistung nach Messblitzen, die das Blitzgerät unmittelbar vor dem Hauptblitz zum Ausloten des Motivs abgibt. Dabei werden die Messblitze mit einem TTL-Multi-Sensor gemessen.

Matrixgesteuerter Aufhellblitz

Hierbei wird die Hintergrund-helligkeit mit Matrixmessung ermittelt und getrennt die Blitzleistung dosiert. Dies stellt sicher, dass der Blitz das Objekt im Vordergrund nicht 'erschlägt'.

D-TTL-Blitzautomatik

Diese spezielle TTL-Blitzautomatik für Nikons digitale Spiegelreflex-kameras umfasst vier Blitzfunktionen: 3D-Multisensor-Aufhellblitz, Multisensor-Aufhellblitz, Mittenbetonter Aufhellblitz und Standard-TTL-Blitz.

Langzeitsynchronisation

In dieser Funktion kommen auch längere Verschlußzeiten zur Anwendung, so dass sich der Hintergrund im Bild durchsetzen kann.

Synchronisation auf den zweiten Verschlußvorhang

Licht im Motiv wird zu Leuchtspuren, die dem angeblitzten Objekt folgen. Dieses Verfahren eignet sich besonders in Verbindung mit längeren Synchronzeiten.

Verringerung roter Augen

Vor dem Blitz leuchtet eine Lampe auf, so dass sich die Pupillen von Mensch und Tier verengen und der Effekt der roten Augen deutlich verringert wird.

AF-Hilfsilluminator

Nikon AF-Blitz-geräte besitzen einen AF-Hilfsilluminator, der gegebenenfalls ein farbiges Lichtmuster aufs Motiv projiziert, so daß automatische Scharf-einstellung sogar bei völliger Dunkelheit möglich wird.

TTL-Blitzkuppler AS-17 (für F3)

Mit diesem Zubehör wird TTL-Blitzbetrieb mit der F3 mit TTL-Blitzgeräten möglich, die über einen ISO-Blitzfuß verfügen (z.B. das SB-80DX, SB-27 usw.).

FP-Kurzzeitsynchronisation

Bei dieser Einstellung erfolgt die Leistungsabgabe, sobald sich der Verschluss öffnet und dauert an, bis er vollkommen geschlossen ist. Dies ermöglicht eine Bitz-synchronisation mit Verschlusszeiten von 1/250s bis 1/4000s.

Stroboskopblitz

Hierbei entsteht ein stroboskopartiger Effekt, indem der Blitz mit einer vorgewählten Frequenz kontinuierlich gezündet wird.

Blitzkuppler AS-4/AS-7 (für F3)

Ein AS-4 oder AS-7 wird zur Verwendung eines SB-80DX, SB-27, SB-16B oder SB-29s mit der F3 benötigt. Beim AS-7 kann der Film ohne Abnehmen des Kupplers zurückgespult und gewechselt werden.

Blitzkuppler AS-6

Ein SB-16A kann über den Kuppler AS-6 an Nikon Kameras mit normalem ISO-Zubehörschuh angesetzt werden.

Blitzfunktionen mit den verschiedenen Kameras und Geräten SB-80DX

F5

30

31

III

A

M

FE

32

FEAR

SLOW

AF

ZOOM

30

32

III

A

M

FEAR

SLOW

AF

ZOOM

30

31

III

M

FEAR

SLOW

AF

31

III

A

M

FEAR

SLOW

A^*2

M^*2

FEAR^*2

SLOW^*2

32

III

M

FEAR

SLOW

F4

33

III

A

M

33

AF

ZOOM

33

III

A

M

AF

ZOOM

33

III

M

AF

33

III

A

M

33

III

A

M

A^*2

M^*2

33

III

M

F100

30

32

III

A

M

FE

33

FEAR

SLOW

◎

AF

ZOOM

30

32

III

A

M

FEAR

SLOW

◎

AF

ZOOM

30

31

III

M

FEAR

AF

ZOOM

31

III

A

M

FEAR

SLOW

32

III

A

M

FEAR

SLOW

A^*2

M^*2

FEAR^*2

SLOW^*2

33

III

M

FEAR

SLOW

F80

30

31

III

A

M

33

FEAR

SLOW

◎

AF

ZOOM

30

32

III

A

M

FEAR

SLOW

◎

AF

ZOOM

30

31

III

M

FEAR

SLOW

AF

ZOOM

31

III

A

M

FEAR

SLOW

32

III

A

M

FEAR

SLOW

A^*2

M^*2

FEAR^*2

SLOW^*2

33

III

M

FEAR

5LOW

F65

34

III

A

M

33

FEAR

SLOW

◎

AF

ZOOM

34

III

A

M

FEAR

SLOW

◎

AF

ZOOM

34

III

M

FEAR

SLOW

AF

ZOOM

34

III

A

M

FEAR

SLOW

35

III

A

M

FEAR

SLOW

A^*2

M^*2

FEAR^*2

SLOW^*2

36

III

M

FEAR

SLOW

F55^*3

A

M

33

SLOW

AF

A

M

SLOW

AF

-

A

M

SLOW

A

M

SLOW

A^*2

M^*2

M

SLOW

F3 series

III^*1

A^*1

M^*1

33^*1

III^*1

A^*1

M^*1

III^*1

A^*1

M^*1

III^*1

A^*1

M^*1

III

A

M

III^*1

M^*1

FM3A

III

A

M

33

III

A

M

III

M

III

A

M

III

A

M

A^*2

M^*2

III

M

FM2

A

M

33

A

M

M

A

M

-

M

A^*2

M^*2

M

D1-series

30

31

III AA

A

M

FE

33

FEAR

SLOW

◎

AF

ZOOM

A

M

FEAR

SLOW

◎

AF

ZOOM

30

31

III

M

FEAR

SLOW

AF

ZOOM

A

M

FEAR

SLOW

A

M

FEAR

SLOW

A^*2

M^*2

FEAR^*2

SLOW^*2

M

FEAR

SLOW

D100

30

32

III AA

A

M

33

FEAR

SLOW

◎

AF

ZOOM

A

M

FEAR

SLOW

◎

AF

ZOOM

30

31

III

M

FEAR

SLOW

AF

ZOOM

A

M

FEAR

SLOW

A

M

FEAR

SLOW

A^*2

M^*2

FEAR^*2

SLOW^*2

M

FEAR

SLOW

SB-80DX

Neuester Fortschritt in der Entwicklung der Blitzfotografie

Das SB-80DX verkörpert Nikons jüngsten Erfolg in der Entwicklung von Blitzgeräten. Das überaus leistungsfähige und durchdachte Gerät umfasst eine beeindruckende Reihe von Merkmalen wie eine hohe Leitzahl von 38 (ISO 100/21°, m, bei 35 mm), automatische Anpassung an Brennweiten von 24 mm bis 105 mm und eine eingebaute Weitwinkel-Streuscheibe, die einen erweiterten Brennweitenbereich von 14 mm bis 105 mm bietet. Das hoch entwickelte Blitzgerät umfasst zudem mit dem 3D-Multisensor-Aufhellblitz modernste Blitzsteuerung: hierbei werden Messblitze gezündet und vom TTL-Multisensor ausgewertet, um die abzugebende Blitzleistung präzise festzulegen. Der schwenk- und neigbare Blitzreflektor des SB-80DX gestattet indirektes Blitzen. Hinzu kommt eine Vielzahl weiterer Merkmale wie Langzeitsynchronisation, FP-Kurzzeitsynchronisation für die Blitzsynchronisation mit zahlreichen Verschlusszeiten (Nikon F5, F90X, F100 und D1-Serie), AF-Hilfslicht (bei fast allen aktuellen AF-Spiegelreflexkamera von Nikon außer bei F 55), Vorlicht zur Verringerung roter Augen (bei F100, F80, F65, D1-Serie und D100), Stroboskopblitz, Einstelllicht, Blitzleistungskorrektur (TTL/Manuell), eine eingebaute Weitwinkelstreuscheibe, beleuchtetes LCD-Feld und Nikon-Spezialdiffusor.

Nikon SB-80DX – Technische Daten

Elektronik

Automatik mit Isolierschicht-Bipolar-transistor (IGBT) und Reihenschaltung

Blitzbelichtungsregelung

TTL-Blitzautomatik bei Nikon F5, F4-Serie, F100, F80, F65, FM3A, D1-Serie und D100; Computer-Blitzautomatik; manuelle Blitzsteuerung: Vollleistung, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64 und 1/128 Leistung

Leitzahl (ISO 100/21°, m)

38 (bei Reflektorstellung 35 mm)

Leuchtwinkel

24 mm bis 105 mm; 17 mm, 14 mm mit eingebauter Weitwinkel-Streuscheibe; 14 mm mit Spezialdiffusor

Filmempfindlichkeit bei TTL-Blitzautomatik

ISO 25/15° bis ISO 1000/31°

Blitzfolgezeit

Ca. 6 s (bei Vollleistung – manuell – und frischen Batterien)

Kapazität

Ca. 150 Blitze (bei Vollleistung – manuell – und frischen Batterien)

AF-Hilfslicht

Projeziert bei schwachem Licht zur Unterstützung des Autofokus-Systems von Nikon AF-Spiegelreflexkameras automatisch ein LED-Licht auf das Objekt; abschaltbar

Spannungsquelle

Vier 1,5V Alkali-Manganzellen (LR6), 1,2V NiCd-Akkus (KR-AA) oder 1,5V-Lithium-Batterien (FR6); externes Batterieteil SD-8A

Abmessungen (B x H x T/mm)

Ca. 127,4 x 70,6 x 96,7 (ohne Blitzschuh)

Gewicht (ohne Batterien)

Ca. 335 g

Weitere Merkmale

Bereitschaftslampe, Blitztaste, Multiblitz-Buchsen, Einstelllicht, beleuchtetes LCD-Feld, Spezialdiffusor

SB-50DX

Kreativität im Kleinformat

Das SB-50DX ist ein innovatives Hochleistungs-Blitzgerät, das dem Fotografen mehr kreative Möglichkeiten auch mit Nikons professionellen digitalen Spiegelreflexkameras eröffnet. Das Gerät bietet Leitzahl 22 (ISO 100/21°, m, bei 35 mm) und eine automatische Anpassung an Brennweiten von 24 mm bis 50 mm. Die eingebaute Weitwinkel-Streuscheibe erweitert den Zoombereich auf 14 mm. Ein neigbarer Blitzreflektor ermöglicht Aufnahmen aus einer Entfernung von nur 30 cm sowie indirektes Blitzen. Hierzu dient auch ein Diffusor, der sich vor dem eingebauten Blitzgerät positionieren lässt, um ein weicheres Licht zu erzielen. Das vielseitige SB-50DX gestattet Doppelblitzen durch Kombination mit Kameras, die über ein eingebautes Blitzgerät verfügen, um Lichtausbeute und Reichweite zu vergrößern (>ausgenommen D100). Außerdem besitzt es eine drahtlose TTL-Slave-Funktion. Ein mitgelieferter Infrarot-Filter (SW-91R) verwandelt das Blitzgerät in ein Infrarot-Steuergerät. Des weiteren bietet das Nikon SB-50DX drei Blitzfunktionen: TTL-Blitzautomatik für analoge Nikon SLR-Kameras, D-TTL-Automatik für digitale SLR-Kameras wie D 1-Serie und D 100, sowie manuelle Steuerung.

SB-50DX – Technische Daten

Elektronischer Aufbau

Automatik mit Isolierschicht-

Bipolartransistor (IGBT)

und Reihenschaltung

Lichtmengendosierung

TTL-Blitzautomatik bei Nikon F5, F4-Serie, F100, F80, F65, FM3A, D1-Serie und D100; manuelle Blitzsteuerung mit Vollleistung.

Leitzahl (ISO 100/21°)

22 (in Einstellung 35 mm des Zoomreflektors)

Leuchtwinkel

50 mm, 35 mm, 28 mm, 24 mm, 14 mm (mit Streuscheibe)

Filmempfindlichkeitsbereich in TTL-Blitzautomatik

ISO 25/15° bis 1000/31°

Blitzfolgezeit

Ca. 3.5 s (bei Vollleistung)

Batteriekapazität

Ca. 260 Blitze bei Vollleistung

AF-Hilfslicht

Wirft bei schwachem Licht und Verwendung einer Nikon AF-SLR-Kamera automatisch ein LED-Licht auf das Objekt zur Unterstützung der Scharfeinstellung

Spannungsquelle

Zwei 3V-Lithiumbatterien CR123A oder DL123A

Abmessungen (mm/BxHxT)

Ca. 63 x 107 x 105

Gewicht (ohne Batterien) Ca. 235 g

Weitere Merkmale

Bereitschaftslampe, Handauslöser, LCD-Beleuchtung

Serienmäßiges Zubehör

Infrarotfilter SW-9IR, Etui SS-30

Two men standing in a rustic stone doorway, one with arms crossed (no visible text or symbols)

Mit drei SB-50DX Blitzgeräten (SW-9IR am Hauptblitz angebracht)

SB-27

Hervorragend ausgestattetes Kompakt-Blitzgerät

Das Nikon SB-27 ist klein, handlich und leicht zu bedienen. Es bietet Leitzahl 30 (in Reflektorstellung 35 mm, bei ISO 100/21°) und automatische Abstimmung des Leuchtwinkels auf Brennweiten von 24 mm bis 50 mm. Auch das SB-27 ist für 3D-Multi-Sensor-Aufhellblitzen geeignet. Sein umklappbarer Reflektor gestattet eine Steuerung des Schattenwurfs. Der eingebaute Bounce-Reflektor ermöglicht indirektes Blitzen und bringt gegebenenfalls Spitzlichter in die Augen. Eine weitere Funktion des SB-27 ist die Verringerung des Rote-Augen-effekts.

Exterior view of a Nikon flash unit with an additional display case (no visible text or symbols on the device body)

Technische Daten des SB-27

Elektronischer Aufbau

Automatischer Bipolartransistor mit isolierter Gateelektrode (IGBT) und Reihenschaltung

Lichtmengendosierung

TTL-Blitzautomatik mit Nikon F5, F4, F100, F80, F65 und FM3A; Computer-Blitzautomatik; manuelle Leistungsregelung: Vollleistung, 1/2, 1/4, 1/8 und 1/16

Leitzahl (ISO 100/21°)

30 (in Reflektorstellung 35 mm) Leuchtwinkel-Einstellungen

50 mm, 35 mm, 28 mm, 24 mm (in Horizontalstellung); 70 mm, 50 mm, 35 mm (in Vertikalstellung)

Filmempfindlichkeitsbereich bei

TTL-Blitzautomatik

ISO 25/15° bis 1000/31°

Blitzfolgezeit

ca. 5 s (Vollleistung bei manueller Steuerung)

Anzahl Blitze pro Batteriesatz

ca. 140 (Vollleistung bei manueller Steuerung)

AF-Hilfslicht

Projiziert bei schwachem Licht zur automatischen Scharfeinstellung mit einer Nikon AF-SLR automatisch ein LED-Licht auf das Objekt.

Spannungsquelle

Vier Alkali-Mignonzellen 1,5 V (LR6) bzw. NiCd-Akkus 1,2 V (KR-AA) oder Lithium-Zellen 1,5 V (FR6); Batterieteil SD-7*; Batterieteil SD-8A * Das SD-7 ist in Europa nicht lieferbar

Abmessungen (mm/B×H×T)

ca. 107 × 70 × 97 (in Horizontalstellung, ohne Steckfuß)

Gewicht (ohne Spannungsquelle)

ca. 340

Weitere Merkmale

Anschluß für externe Spannungsquelle/Synchronkabel

SB-22s

Das wirtschaftliche Kompakt-Blitzgerät

• Aufhellblitz mit automati-
  scher Leistungskorrektur
  • AF-Hilfslicht
• Blenden/Bereichsrechner
  •Weitwinkel-Streuscheibe
• Neigbarer Reflektor

Two Nikon brand flashlights shown from different angles, one with a red lens and black frame, the other displaying a grid interface (no readable text or symbols)

Technische Daten des SB-22s

Elektronischer Aufbau

Automatischer Bipolartransistor mit isolierter Gateelektrode (IGBT) und

Reihenschaltung

Lichtmengendosierung

TTL-Blitzautomatik mit Nikon F5, F4, F100, F80, F65 und FM3A; Computer-Blitzautomatik; Vollleistung bei manueller Steuerung Leitzahl (ISO 100/21°)

28; 20 mit Weitwinkel-Streuscheibe

Leuchtwinkel

Blitzautomatik

35 mm; 28 mm mit Weitwinkel-Streuscheibe Filmempfindlichkeitsbereich bei TTL-
ISO 25/15° bis 1000/31°
Blitzfolgezeit ca. 5 s (Vollleistung bei manueller Steuerung)

Anzahl Blitze pro Batteriesatz

ca. 230 (Vollleistung bei manueller Steuerung)

AF-Hilfslicht

Projiziert bei schwachem Licht zur automatischen Scharfeinstellung mit einer Nikon AF-SLR automatisch ein LED-Licht auf das Objekt.

Spannungsquelle

Vier Alkali-Zellen 1,5 V (LR6) bzw. NiCd-Akkus 1,2 V (KR-AA), Lithium-Zellen 1,5 V (FR6) oder NiMH-Akkus 1,2 V

Abmessungen (mm/B×H×T)

ca. 68 × 105 × 80 (ohne Steckfuß)

Gewicht (ohne Spannungsquelle)

ca. 210 g

Weitere Merkmale

Bereitschaftslampe, Handauslöser, Anschluß für Synchronkabel

SB-23

Das kompakte, leistungsfähige TTL-Blitzgerät

• Aufhellblitz mit automatischer Leistungskorrektur
  • AF-Hilfslicht
• Blenden/Reichweitenrechner

Two black Nikon IMAX flash units shown side by side, no visible text or symbols on the devices themselves.

Technische Daten des SB-23

Elektronischer Aufbau

Automatischer Silicium-Thyristor-Gleichrichter mit Reihenschaltung Lichtmengendosierung

TTL-Blitzautomatik mit Nikon F5, F4, F100, F80, F65 und FM3A; Vollleistung bei

manueller Steuerung Leitzahl (ISO 100/21°)

Filmempfindlichkeitsbereich bei TTL-

Blitzautomatik

ISO 25/15° bis 1000/31°

Blitzfolgezeit

ca. 2 s (Vollleistung)

Anzahl Blitze pro Batteriesatz

ca. 400 (Vollleistung)

AF-Hilfslicht

Projiziert bei schwachem Licht zur automatischen Scharfeinstellung mit einer Nikon AF-SLR automatisch LED-Strahl auf Objekt

Spannungsquelle

Vier Alkali-Mignonzellen 1,5 V (LR6) bzw. NiCd-Akkus 1,2 V (KR-AA) oder Lithium-Zellen 1,5 V (FR6)

Abmessungen (mm/B×H×T)

ca. 64 × 67 × 84 (ohne Steckfuß)

Gewicht (ohne Spannungsquelle) ca. 140 g

Weitere Merkmale Bereitschaftslampe

SB-30

Klein aber vielseitig

• Automatischer Aufhellblitz
- Drahtlose TTL-Slave-Funktion (auch mit Digitalkameras der COOLPIX-Serie)
- Integriertes Infrarot-Filter
- Weitwinkel-Streuscheibe
- Neigbarer Blitzreflektor (für Nahaufnahmen)

Nikon SB-30 – Technische Daten

Elektronik

Automatik mit Isolierschicht-Bipolartransistor (IGBT) und

Reihenschaltung

Blitzbelichtungsregelung

TTL-Blitzautomatik bei Nikon F5, F100,

F80, F65 und FM3A; Computer-

Blitzautomatik; manuelle Blitzsteuerung:

Vollleistung, 1/8 und 1/32 Leistung

Leitzahl (ISO 100/21°, m)

16 (10 mit eingebauter Weitwinkel-

Streuscheibe)

Leuchtwinkel

28 mm (17 mm mit eingebauter

Weitwinkel-Streuscheibe)

Filmempfindlichkeit bei TTL-Blitzautomatik

ISO 25/15° bis ISO 800/30°

BLITZGERÄTE

AUTOFOKUS-BLITZGERÄTE

Blitzfolgezeit

Ca. 4s (bei Vollleistung – manuell – und frischen Batterien)

Kapazität

Ca. 250 Blitze (bei Vollleistung – manuell – und frischen Batterien)

Spannungsquelle

Eine 3V-Lithiumbatterie (CR123A)

Abmessungen (B x H x T/mm)

Ca. 58,5 x 83,5 x 36

Gewicht (ohne Batterie)

Ca. 92 g

Weitere Merkmale

Integrierter Infrarot-Filter

SB-16 A/B

Der Partner für jede Nikon SLR

• Bounce flitsmogelijkheden met twee flitskoppen
• Zoomende hoofdflitser
• Groothoekadapter

Black-framed photo of a SB-16A flash unit (no visible text or symbols on body)

Technische Daten des SB-16A/B

Elektronischer Aufbau Automatischer Silicium-Thyristor-Gleichrichter mit Reihenschaltung Lichtmengendosierung SB-16A (mit
Blitzkuppler AS-8): TTL-Blitzautomatik mit Nikon F3; SB-16B (mit Blitzkuppler AS-9): TTL-Blitzautomatik mit Nikon F5, F4, F100 F80, F65 und FM3A; SB-16A/B: Computer-Blitzautomatik; Vollleistung bei manueller Steuerung
Leitzahl (ISO 100/21°) 32 in Reflektorstellung N (35 mm); 19 in W1 (28 mm) mit Weitwinkel-Streuscheibe SW-7
Leuchtwinkel-Einstellung 85 mm, 50 mm, 35 mm, 28 mm; 24 mm (mit Weitwinkel-Streuscheibe SW-7)
Filmempfindlichkeitsbereich ISO 25/15° bis 1000/31° (25/15° bis 400/27° mit F3)

Blitzfolgezeit ca. 11 s

(Vollleistung bei manueller Steuerung)

Anzahl Blitze pro Batteriesatz ca. 100

(Vollleistung bei manueller Steuerung)

Spannungsquelle Vier Alkali-Mignonzellen

1,5 V (LR6) oder NiCd-Akkus 1,2 V (KR-AA)

Abmessungen (mm/B×H×T)

SB-16A: ca. 82 × 166,5 × 100

SB-16B: ca. 82 × 144 × 100

Gewicht (ohne Spannungsquelle)

SB-16A: ca. 485 g SB-16B: ca. 445 g

Weitere Merkmale Bereitschaftslampe, Handauslöser, Anschlüsse für Multi-Blitzbetrieb und Synchronkabel

Serienmäßiges Zubehör Weitwinkel-

Streuscheibe SW-7

Die Daten gelten für frische Alkali-Mignonzellen oder CR123A bei Normaltemperatur, ohne Einsatz des AF-Hilfslichts

SB-29s

Schönes in allen Details sichtbar

Exterior view of a Nikon NIKON flash unit with coiled cable and lens (no text or symbols visible)

Die Blitz- leuchte kann an das Steuer- gerät angesetzt werden

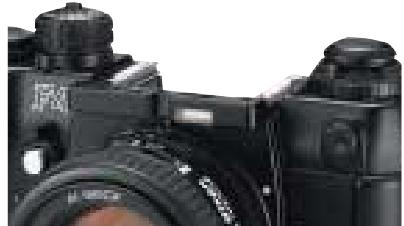

Black DSLR camera with attached lens, shown from front (no visible text or symbols)

Blenden-/Maßstabsrechner

Dieses Blitzgerät bietet TTL-Blitzautomatik, um Motive im Nahbereich rundum und schattenfrei ausleuchten zu können. Ermöglicht wird dies durch zwei eingebaute gegenüberliegende Blitzröhren. Überdies kann die Blitzleistung wahlweise links oder rechts auf 1/4 reduziert werden. Mit dem Einstelllicht lässt sich die Lichtführung vorab im Sucher kontrollieren. Die automatische Scharfeinstellung wird durch einen Illuminator bei ungünstigem Licht unterstützt. Für die Aufnahme von Objekten aus einer Entfernung von nur 40mm oder weniger besitzen das SB-29 und das SB-29s einen eingebauten Diffusor. Das SB-29s bietet sämtliche Leistungsmerkmale des SB-29 und zudem eine manuell einstellbare Blitzleistung von 1/32, um nicht nur bei den heutigen, sondern auch bei künftigen Digitalkameras eine korrekte Belichtung zu gewährleisten.

Technische Daten des SB-29

Elektronischer Aufbau

Automatischer Silicium-Thyristor-Gleichrichter mit Reihenschaltung

Lichtmengendosierung

TTL-Blitzautomatik bei Nikon F5, F4-Serie, F100, F80, F65 und FM3A; manuelle Blitzsteuerung: Vollleistung (M), 1/4 (M1/4) und 1/32 (M1/32) Leistung

Leitzahl (ISO 100/21°)

11 bei Zündung beider Blitzröhren (12 bei Einzelzündung) mit Vollleistung; 5,5 bei Zündung beider Röhren (6,0 bei Einzelzündung) mit Viertelleistung bei M

Leuchtwinkel

20 mm (bei horizontalen Blitzröhren); 24 mm (bei vertikalen Blitzröhren)

Frequenz der Einstellblitze

ca. 40 Hz

Filmempfindlichkeitsbereich

ISO 25/15° bis 1000/31°

Blitzfolgezeit

ca. 3 s (Vollleistung bei manueller Steuerung)

Anzahl Blitze pro Batteriesatz

ca. 300 (Vollleistung bei manueller

Steuerung

Spannungsquelle

Vier Alkali-Mignonzellen 1,5 V (LR6) bzw.

Lithium-Zellen 1,5 V (FR6), NiMH- oder

NiCd-Akkus 1,2 V (KR-AA)

Abmessungen (mm/B×H×T)

Blitzleuchte: ca. 119 × 133 × 28,5

Steuergerät: ca. 69 × 106,5 × 88,5

Gewicht (ohne Spannungsquelle)

ca. 410 §

Weitere Merkmale

Bereitschaftslampe, Handauslöser,

Anschlüsse für Multi-Blitzbetrieb und

Synchronkabel

Serienmäßiges Zubehör

Drei Adapterringe (ø 52 mm, 62 mm, 72 mm)

Standard-Blitz mit Kabel entfesselt eingesetzt

Close-up of a green insect with wings and legs, resting on a textured surface (no text or symbols visible)

Die Daten gelten für frische Alkali-Mignonzellen oder CR123A bei Normaltemperatur, ohne Einsatz des AF-Hilfslichts.

Na M je T und FM3A, F

Natürlich gibt es im professionellen Nikon Multi-Blitzsystem auch die Möglichkeit,

jede beliebige Kombination von

TTL-Blitzgeräten über TTL-Verbindungs-

und Synchronkabeln an die Nikon F5, F100,

FM3A, F80 bzw. F65 anzuschließen. Und damit sind Sie gerüstet für den entfesselten Einsatz dieser

Geräte, für die kreative Ausleuchtung Ihrer Aufnahmen – ohne umständliche Berechnungen, ohne separaten

Blitzbelichtungsmesser, zentral gesteuert vom

Innenmeßsystem der Kamera.

Hinweis: Die digitalen Spiegelreflexkameras der D1-Serie sowie D100 können bei D-TTL-Blitzautomatik nicht für den Multi-Blitzbetrieb verwendet werden. Das Blitzen mit mehreren Blitzgeräten ist bei diesen Kameras nur in der Betriebsart Manuell oder Computer-Blitzautomatik möglich.

DAS TTL- MULTI-BLITZ- SYSTEM

Zubehör für das TTL-Multi-Blitzsystem

SU-4 SC-17 SC-14 SC-18 SC-19 SC-24 AS-10

TTL-Fotozelle SU-4

An ein Nikon Blitzgerät mit ISO-Fuß angesetzt, erlaubt diese Fotozelle im TTL-Betrieb die Fernzündung durch ein an

die Nikon SLR angesetztes Nikon Blitzgerät. Ein zum Lieferumfang gehörender

Diffusor drosselt die Leistung des Hauptgeräts, so daß das ferngesteuerte Gerät das Führungslicht übernimmt

(D-TTL-Betrieb ist mit der D100 und Baureihe D1 nicht möglich).

Hinweis: Für den Einsatz der

SU-4 muß die Messblitzfunktion abgeschaltet werden.

TTL-Verbindungskabel SC-17 (1,5 m)

Dieses Kabel steht für problem- loses entfesseltes Blitzen mit TTL-Blitzautomatik.

TTL-Verbindungskabel SC-14 (1 m)

Dieses Kabel ist für den entfesselten Einsatz eines SB-16A oder SB-17 mit der Nikon F3 bestimmt.

TTL-Multi-Blitzkabel SC-18 (1,5 m)/SC-19 (3 m)

Das SC-18/SC-19 dient zur Verbindung von TTL-Blitzgeräten über den TTL-Multi Blitzadapter AS-10 oder da TTL-Verbindungskabel SC-1

(D-TTL-Betrieb ist mit der D100 und Baureihe D1 nicht möglich).

/ TTL-Verbindungskabel SC-24 (1,5 m)

Für TTL-gesteuertes Blitzen beim Einsatz der Nikon F5 mit DW-30 oder DW-31 bzw. der Nikon F4 mit DW-20 oder DW-21.

TTL-Multi-Blitzadapter AS-10

Der AS-10 wird an ein SB-80DX, SB-27, SB-22s, SB-30 oder SB-16B angeschlossen und gestattet seinerseits den

Anschluß bis zu drei weiterer TTL-Blitzgeräte über ein SC-1

oder SC-19. Er ist mit einer Stativbuchse versehen.

Blitz- zubehör

Close-up of a black and gray cable with a connector (no visible text or symbols)

Power-Bügel

Exterior view of a DSLR camera with lens and external frame (no visible text or symbols)

Power-Bügel SK-6A\*

Mit dem SK-6A kann das SB-80DX nicht nur seitlich von der Kamera angesetzt, sondern auch bequem entfesselt eingesetzt werden. Als externe Spannungsquelle reduziert er in Verbindung mit der Spannungsquelle des Blitzgeräts die Blitzfolgezeit um etwa die Hälfte und verdoppelt die Anzahl Blitze pro Batteriesatz. Seine Spannung bezieht der Power-Bügel aus sechs Alkali-Mignonzellen 1,5 V (LR6) bzw. NiCd-Akkus 1,2 V (KR-AA) oder Lithium-Zellen 1,5 V (FR6).

Anmerkung: Der SK-6 wird in einigen Ländern durch den SK-6A ersetzt.

Blitzschiene

Front view of a DSLR camera with attached lens and control panel (no visible text or symbols on the device body)

Blitzschiene SK-7

Diese gestattet die Anbringung eines TTL-Blitzgeräts neben einer Nikon SLR-Kamera. Drahtloser TTL-Betrieb mit mehreren Geräten wird möglich, wenn eine Nikon SLR mit eingebautem und ein Blitzgerät mit integrierter drahtloser Blitzfunktion verwendet wird, wobei das eingebaute Blitzgerät als Hauptgerät dient.

Adapters
Externe Spannungsquellen

AS-15

SD-8A

S

Blitzkabeladapter AS-15

Der AS-15 ist zur Verwendung mit Nikon Kameras mit normalem ISO-Zubehörschuh bestimmt, die nicht über einen Kabelkontakt verfügen.

Hochleistungs-Batterieteil SD-8A

Das SD-8A ist zur Verwendung mit dem SB-80DX und SB-27. Es verkürzt die Blitzfolgezeit und erhöht die Anzahl Blitze pro Batteriesatz.

Als Spannungsquelle dienen sechs Alkali-Mignonzellen 1,5 V (LR6) bzw. NiCd-Akkus 1,2 V (KR-AA), Lithium-Zellen 1,5 V (FR6) oder Ni-MH-Akkus 1,2V.

Batterieteil SD-7

Das SD-7 nimmt sechs Babyzellen vom Typ LR14 auf und dient als externe Spannungsquelle für das SB-80DX und SB-27.

Anmerkung: Das SD-7 ist in Europa nicht lieferbar.

Woman in a dark sleeveless dress seated on a red carpet, with wooden stairs and wood paneling in the background (no visible text or symbols)

Durch indirektes Blitzen und den Einsatz mehrerer Blitzgeräte sind Beleuchtungseffekte möglich, wie sie dem frontalen Blitz bei Anbringung des Geräts im Zubehörschuh der Kamera verschlossen bleiben. Die folgenden Beispiele zeigen die Grundeinstellungen und attraktiven Effekte, wie sie durch indirektes Blitzen und im Multi-Blitzbetrieb möglich werden.

Indirektes Blitzen

Illustration of a person in a chair with a yellow sky background (no text or symbols)

Entfesseltes Blitzen

Illustration of a studio setup with a person at a desk, camera, and camera tripod (no text or symbols)

Hilfslicht

Illustration of a person standing on a tripod with red circular objects, next to a small figure and a chair (no text or symbols)

TTL-Multi-Blitz-verfahren

Illustration of a person sitting at a desk under a yellow lamp, with no visible text or symbols

TTL-Multi-Blitzbetrieb

Ausrüstung:

SB-80DX 3×

SC-17 1× (Hauptgerät)

SC-19 2× (Slaves)

Indirektes Blitzen (mit dem neigbaren Reflektor des SB-80DX)

Ausrüstung: SB-80DX 1×

Aufbau:

Blitzreflektor um 60° (oder mehr) nach oben geneigt und Decke angeblitzt.

Ergebnis:

Das diffuse, indirekte Licht erzeugt eine weiche, natürlich wirkende Beleuchtung. Im Gegensatz dazu führt ein frontaler Blitz zu harter, wenig schmeichelhafter Ausleuchtung.

Seitenlicht (mit TTL-Verbindungskabel SC-17)

Ausrüstung: SB-80DX 1× SC-17 1×

Aufbau:

Das Blitzgerät wird nicht auf die Kamera aufgesetzt, sondern über ein TTL-Kabel SC-17 angeschlossen und seitlich aufgestellt.

Ergebnis:

Das Seitenlicht arbeitet Lichter und Schatten im Gesicht des Models heraus; ein frontaler Blitz hingegen führt zu flacher, unattraktiver Beleuchtung.

Drahtlose Slave-Zündung

Ausrüstung: SB-80DX 2× AS-10 1×

Aufbau:

Ein Blitzgerät mit integrierter drahtloser Blitzsteuerung wird als Slave-Blitz verwendet und ist hinter dem Model angebracht. Dieser Blitz zündet synchron mit dem Hauptblitzgerät welches auf dem Zubehörschuh der Kamera angebracht ist.

Ergebnis:

Das Slave-Gerät arbeitet die Umrisse des Models mit Gegenlicht heraus.

Mit TTL-Kabeln

Ausrüstung: SB-80DX 3× SC-17 1× (Hauptgerät) SC-19 2× (Slaves) AS-10 1×

Aufbau:

Hier kommen drei über TTL-Kabel verbundene Blitzgeräte zum Einsatz.

Ergebnis:

Das Motiv wird in seiner Gesamtheit gleichmäßig ausgeleuchtet, das Hauptobjekt jedoch betont.

Drahtlose Slave-Zündung

Ausrüstung: SB-80DX 4× SC-17 1× (Hauptgerät) AS-10 1×

Aufbau:

Hier werden drei Slaves eingesetzt. Die drahtlose Zündung der Slaves gestattet die beliebige Plazierung der Geräte innerhalb des

Ergebnis:

Wie das Beispiel zeigt, kann ein Motiv sowohl in der Nähe als auch in größerer Entfernung von der Kamera ohne die durch Kabel gesetzten Grenzen optimal ausgeleuchtet werden.

Mit freundlicher Genehmigung des Komagane Kogen Kunstmuseums

Three electronic components labeled MN-30, MC-32, and MH-30, shown without any text or symbols on the devices themselves.

MB-21 MB-20 MB-23 MB-10

Für die F5

NiMH-Akku MN-30

Dieser Nickel-Metallhydrid-Akku schöpft die Leistungsfähigkeit der F5 voll aus. Er führt zu einer höchsten Bildfrequenz von 8 B/s und zur Rückspulung eines Films mit 36 Aufnahmen in nur vier Sekunden; zudem gibt er zusätzliche Sicherheit im Kältebetrieb. Als Ladegerät für den MN-30 dient das MH-30. Das Kabel MC-32 mit zwei Bananensteckern ermöglichten Anschluss externer 12-Volt-Spannungsquellen.

Für die F100

Hochleistungs-Batterieteil MB-15 Dieses nimmt sechs Alkali-Mignonzellen 1,5 V (LR6) bzw. Lithium-Zellen 1,5 V (FR6) oder den NiMH-Akku MN-15 (Zubehör) auf und ermöglicht eine Bildfrequenz bis zu 5,0 B/s. Es besitzt einen eigenen Auslöser und ein Einstellrad für völlig entspannte Hochformataufnahmen.

Für die F4

Batterieteil MB-20

Dieses nimmt vier Alkali-Mignonzellen 1,5 V (LR6) auf und dient gleichzeitig als Handgriff.

High-Speed-Batterieteil MB-21

Das MB-21 besteht aus einem Hauptteil mit Batteriemagazin und einem Griffteil, von denen jedes drei Alkali-Mignonzellen 1,5 V (LR6) oder NiCd-Akkus 1,2 V (KR-AA) aufnimmt. Ein getrennter Auslöser mit Feststeller erleichtert Hochformataufnahmen; eine Fernsteuerungsbuchse ist vorhanden.

High-Speed-Batterieteil MB-23

Dieses einteilige Zubehör nimmt in seinem Spezial-

magazin MS-23 sechs Alkali-Mignonzellen 1,5 V (LR6) oder NiCd-Akkus 1,2 V (KR-AA) oder den als Zubehör erhältlichen NiCd-Akku MN-20 auf. Ein Kabelanschluss ist vorhanden. Das Schnellladegerät MH-20 kann zwei Akkus MN-20 nacheinander aufladen. Es ist für Netzspannungen von 100 V bis 240 V ausgelegt.

Maximale Bildfrequenzen (B/s)

	CH	CL	Cs
MB-20	4.0	3.3	0.8
MB-21	5.7	3.4	1.0
MB-23	5.7	3.4	1.0

In AF-Betriebsart C, bei einer Verschlußzeit von mindestens 1/250 s und Normaltemperatur (20°C).

Kompatibilität von Ladegeräten und Akkus (ungefähre Ladezeiten)

	MN-30(für F5)	MN-15(für F100)	EN-4(für D1 serie)	EN-3(für E3)	EN-EL3(für D100)	Bemerkungen
MH-30	√(100 min.)	—	—	—	—	Zwei Akkus können nacheinander geladen werden.
MH-17	—	√(110 min.)	√(160 min.)	√(110 min.)	—	12 V; für Autoladebetrieb.
MH-15	—	√(70 min.)	√(110 min.)	√(70 min.)	—	Zwei Akkus können nacheinander geladen werden.
MH-17	—	√(70 min.)	√(90 min.)	√(70 min.)	—
EH-3	—	√(70 min.)	√(110 min.)	√(70 min.)	—	Zwei Akkus können nacheinander geladen werden.
MH-19	√*(95 min.)	√*(65 min.)	√*(110 min.)	√*(65 min.)	√(120 min.)	100-240V AC/12V DC; für Autoladebetrieb.

√ Kompatibel
— Nicht kompatibel
* Verwenden Sie das MC-E1 Verbindungskabel um den MN-30 aufzuladen oder aufzufrischen, und das MC-E2 Kabel für den MN-15, EN-4 und EN-3.

Für die F90X

Hochformatgriff MB-10

Dieser Spezialhandgriff bietet einen zusätzlichen Auslöser für Hochformataufnahmen. Er nimmt vier Mignonzellen 1,5V oder Lithium-Zellen 1,5V (FR6), oder zwei Lithium-Batterien 3V (CR123A, mit MS-11) auf.

MB-16 MB-17 EN-4

Black electronic device component labeled MB-D100 and MH-19, shown with a separate close-up of its internal structure (no text beyond labels)

MH-2A MN-2 MF-6B MD-4 MK-1 AH-3 MD-12 MC-10

Für die F80

Batterieteil MB-16

Wird an die Stativbuchse der F80 angesetzt und nimmt vier Alkali-Mignonzellen 1,5 V (LR6), Lithium-Mignonzellen 1,5 V (FR6), NiCd Akkus 1,2V (KR-AA) oder NiMh-Mignonakkus 1,2 V auf.

Für die F65

Batterieteil MB-17

Dieses wird in der Stativbuchse der Kamera befestigt und nimmt vier Alkali-Mignonzellen 1,5 V LR6 bzw. Lithium-Mignonzellen 1,5 V FR6 oder entsprechende NiCd- bzw. NiMH-Akkus 1,2 V auf.

Für die Baureihe D1

Auswechselbarer NiMH-Akku EN-4

Mit dem als Zubehör lieferbaren, auswechselbaren NiMH-Akku EN-4 sind bis zu etwa 1.000 Aufnahmen ohne Nachladen möglich. Zum Aufladen dient das Schnelladegerät MH-16. Die Schnelladegeräte MH-15 der F100 und EH-3 der E3 sind gleichfalls verwendbar.

Für die D100

Multifunktionelles Batterie-Pack MB-D100

Das optionale multifunktionelle Batterie-Pack MB-D100 wird mit sechs 1,5V-Alkali-Batterien (LR6, AA) betrieben, wahlweise auch mit einem oder zwei langlebigen Lithium-Ionen-Akkus. Merkmale sind: Voice-Memo-Diktierfunktion mit Wiedergabe, Auslöser für Hochformataufnahmen, zwei Einstellräder, AF-Starttaste und 10poliger Anschluss für Fernauslöser.

Multiladegerät MH-19

Mit dem MH-19 können Sie zwei Lithium-Ionen-Akkus EN-EL3 für D100 gleichzeitig aufladen. Andere Akkus können ebenfalls geladen werden indem das entsprechende Ladekabel verwendet wird (Zubehör). (Siehe Kompatibilitäts-tabelle auf Seite 14.)

Externe

Spannungsquellen

Externes Batterieteil DB-2 (für F3, FM3A, FM2) Das DB-2 hält Kamera und Messsysteme auch bei sehr niedrigen Temperaturen einsatzbereit. Das zwei Batterien aus der Kamera nehmen, die DB-2 mit zwei Mignonzellen* über ein Kabel angeschlossenem und in einer Innentasche der Kleidung unterbringen.

* Mignon-NiCd- oder NiMH-Akkus bzw. Lithium-Batterien sind nicht geeignet. Bei angeschlossene DB-2 kann die Kamera nicht auf ein Stativ gestellt werden.

Externes Batterieteil DB-6 (für F4E, F90X)

Eine beachtliche Energie-reserve – insbesondere für lange Aufnahmeserien oder den Kältebetrieb – bietet das DB-6 für die F4E und F90X. Es übernimmt mit sechs Monozellen die Spannungsversorgung der Kamera. Der Anschluss an die Kamera erfolgt über das Nikon Kabel MC-28 bzw. MG-29.

Für die FM3A/FM2

Motorantrieb MD-12

Dieser gestattet Aufnahmen mit bis zu 3,2 B/s. Antippen des Auslösers schaltet das Messsystem der Kamera ein.

Technische Daten des MD-12

Höchste Bildfrequenz: ca. 3,2 B/s (bei mindestens 1/125 s)

Betriebsarten: Einzelbilder (S) und Reihenbilder (C)

Fernsteuerung: Über zweipolige Nikon Buchse

Spannungsquelle: Acht Alkali-Mignonzellen 1,5 V (LR6), NiCd-Akkus 1,2 V (KR-AA) oder Mangan-Zellen 1,5 V (R6) im integrierten Batteriemagazin

Motorzubehör

Fernauslösekabel MC-10 (3 m) Mit praktischem Handgriff und Auslöser zur Fernauslösung des MD-4 oder MD-12.

Für die F3 series

Motorantrieb MD-4

Der MD-4 gestattet die Belichtung von bis zu 140 Filmen zu 36 Aufnahmen mit einem Satz Alkali-Mignonzellen 1,5 V (LR6). Er wird zur Spannungsquelle für sämtliche Kamerafunktionen. Mit einem NiCd-Akku MN-2 sind Aufnahmen bei Temperaturen bis zu -20°C möglich

Technische Daten des MD-4

Höchste Bildfrequenz: ca. 6 B/s mit NiCd-Akku MN-2, ca. 4 B/s mit acht Mignonzellen (bei mindestens 1/125 s)

Betriebsarten: Einzelbilder (S) und Reihenbilder (C)

Fernsteuerung: Über zweipolige Nikon Buchse

Spannungsquelle: Acht Alkali-Mignonzellen 1,5 V (LR6), NiCd-Akkus 1,2 V (KR-AA) oder Mangan-Zellen 1,5 V (R6) im integrierten Batteriemagazin

Zubehör zum MD-4

NiCd-Akku MN-2/

Schnellladegerät MH-2A

Für maximal sechs Bilder in der Sekunde; Ladezeit eine Stunde.

Bildfrequenzwähler MK-1

Zur Einstellung der Bild-frequenzen 1, 2 bzw. 3 B/s. Mit Hochformatauslöser.

Kamerarückteil MF-6B

Stoppt die motorische Film-rückspulung so rechtzeitig, daß die Filmzunge außerhalb der Patrone bleibt.

Verbindungskabel MC-17S (0,4 m)

Zur fast gleichzeitigen Auslösung zweier motor-getriebener Kameras (einer F3 mit MD-4 und einer anderen Kamera).

Stativadapter AH-3

Mit verschiedenen Gewinden und Buchsen zur präzisen Anpassung zwischen motorgetriebener Kamera und Stativ.

(90 min.) (70 min.) — ✓ ✓ 110 min.) (70 min.) — Zwei Akkus können nacheinander geladen werden. ✓* ✓* ✓ 100-240V AC/12V DC; für Autoladebetrieb. dungskabel aufzufrischen, -15, EN-4 Nikon Nikon Nikon

Technische Daten der MF-27

Filmempfindlichkeitsbereich:

ISO 32/16° - 3200/36°

Dateneinbelichtung: Mit sechs- stelliger Siebensegment-LCD

Einbelichtungsdaten: 1) Jahr/Monat/Tag, 2) Tag/Stunde/Minute, 3) Monat/Tag/Jahr, 4) Tag/Monat/Jahr

Spannungsquelle: Eine Lithium-Batterie 3 V (CR2025)

Abmessungen (mm/B×H×T): 156 × 58 × 326

Gewicht (ohne Batterie): 95 g

Anzeige

Tag/Monat/Jahr

Anzeige

Tag/Stunde/Minute

Datenrückwand MF-27

für F5

Technische Daten der MF-23

Filmempfindlichkeitsbereich: ISO

25/15° - 3200/36°

Dateneinbelichtung: achtstellige

Siebensegment-LED (au

Glebensegment LED (a Filmsteg) sechstellige

Siebensegment-LED (im Bild)

Einbelichtungsdaten: 1) Jahr/Monat/Tag, 2) Monat/Tag/Jahr, 3) Tag/

Monat/Jahr, 4) Tag/Stunde/Minute, 5) Stunde/Minute/Sekunde, 6) Bildnummer, 7) laufende Nummer, 8) feste Nummer, 9) Verschlußzeit/Blende, 10) Belichtungskorrekturwert

Ort der Einbelichtung: Im Bild, auf dem Filmsteg oder beides

Multifunktionsrückwand MF-23

für F4

Weitere Funktionen: Intervalometer, Auslöseverzögerung, Belichtungsreihenautomatik, Langzeitbelichtungen, Schärfenfalle, Weckfunktion, Filmwarnung, Filmstopp.

Spannungsquellen:

Zwei Silberoxid-Batterien (SR44)

Abmessungen (mm/B×H×T): 160 × 56 × 30

Gewicht (ohne Spannungsquelle): 120 g

Datenrückwand MF-22

für F5

Belichtungsreihe

Die MF-28 kann auch einen Copyright-Vermerk einbelichten, der zur Identifikation des Films bei der Bearbeitung und zur Unterstützung von Urheberrechtsansprüchen dienen kann. Voller Urheberrechtsschutz erfordert jedoch zusätzliche Maß-nahmen von seiten des Fotografen.

Multifunktionsrückwand MF-28

Technische Daten der MF-28

Filmempfindlichkeitsbereich:

ISO 25-3200 (15°-36°)

Dateneinbelichtung:

Im Bild mit sechsstelliger Siebensegment-LCD

Auf Filmsteg mit 22stelliger 5x7-

Punktmatrix-LCD

Einbelichtungsdaten:

Im Bild: 1) Jahr/Monat/Tag, 2)

Monat/Tag/Jahr, 3) Tag/Monat/Jahr, 4) Tag/Stunde/Minute, 5) Stunde/Minute/Sekunde, 6)

Bildnummer, 7) laufende 6stellige Nummer (max. 999999), 8) feste 6stellige Nummer

Auf Filmsteg: 1) Jahr/Monat/Tag/Stunde/Minute/Sekunde, 2)

Jahr/Monat/Tag/Stunde/max. acht Zeichen, 3) Monat/Tag/Stunde/Minute/max. acht Zeichen, 4)

Tag/Stunde/Minute/Sekunde/max. acht Zeichen, 5) Legende mit max.

22 Zeichen, 6) Bildnummer, 7) Zeichen/Verschlusszeit/Blende, 8) Streuwert bei

Belichtungsreihen, 9) max. 18 Zeichen/4stellige Jahreszahl

Weitere Funktionen: Intervalometer, Langzeitbelichtungen, Schärfenfalle Belichtungsreihenautomatik, Blitz-Ladekontrolle, Bildzähler

Spannungsquelle: Zwei Lithium-Batterien CR2025

Abmessungen (mm/B×H×T):

156 × 58 × 32

Gewicht (ohne Batterien): 150 g

Technische Daten der MF-22

Filmempfindlichkeitsbereich:

ISO 32/16° - 3200/36°

Dateneinbelichtung: Mit sechsstelli-

ger Siebensegment-LCD

Datenanzeige: Mit sechsstelliger

Siebensegment-LCD

Einbelichtungsdaten: 1) Jahr/Monat/

Tag, 2) Monat/Tag/Jahr, 3) Tag/

Monat/Jahr, 4) Tag/Stunde/Minute

Spannungsquelle: Eine Lithium-

Batterie 3 V (CR2025)

Abmessungen (mm/BxHxT):

160 × 56 × 22

Gewicht (ohne Batterie): 100 g

[Non-Text]

Anzeige

Jahr/Monat/Tag

Anzeige

Tag/Stunde/Minute

Technische Daten der MF-26

Filmempfindlichkeitsbereich:

ISO 25/15° - 3200/36°

Dateneinbelichtung: Mit sechsstelliger Siebensegment-LCD

Einbelichtungsdaten: 1) Jahr/Monat/

Tag, 2) Monat/Tag/Jahr, 3) Tag/

Monat/Jahr, 4) Tag/Stunde/Minute,

5) Bildnummer, 6) laufende

Nummer, 7) feste Nummer, 8)

Verschlusszeit/Blende

Weitere Funktionen: Intervalometer,

Langzeitbelichtungen, Schärfenfalle,

automatische Aufnahmereihen,

Belichtungsreihen in allen Betriebs-

arten, Blitz-Belichtungsreihen,

Mehrfachbelichtungen, AE/AF-

Speicherung, Blitzleistungskorrek-

tur, Vari-Programmanzeige, Blitz-

Ladekontrolle

Spannungsquelle: Zwei Lithium-

Batterien 3 V (CR2025)

Abmessungen (mm/B×H×T):

140 × 61 × 2

Gewicht (ohne Batterien): 90 g

Technische Daten der MF-29

Filmempfindlichkeitsbereich:

ISO 32/16° - 3200/36°

Dateneinbelichtung: Mit sechs-

stelliger Siebensegment-LCD

Einbelichtungsdaten: 1) Jahr/Monat/

Tag, 2) Tag/Stunde/Minute, 3)

Monat/Tag/Jahr, 4) Tag/Monat/

Jahr

Spannungsquelle: Eine Lithium-

Batterie 3 V (CR2025)

Abmessungen (mm/B×H×T):

150 × 60 × 29

Gewicht (ohne Batterie): 81 g

Anzei

Anzol Tag/S

Datenrückwand MF-29

für F100

Multifunktionsrückwand MF-26 / Weltzeit-Datenrückwand MF-25

für F90X

eltzeit-Datenrückwand MF-25

Intervalometer

für FM3A/FM2

Datenrückwand MF-16

Anzeige

Tag/Stunde/Minute

Anzeige

Jahr/Monat/Tag

Technische Daten der MF-16

Filmempfindlichkeitsbereich:

ISO 25/15° - 400/27° für Farbfilm; 100/21° - 400/27° für Schwarzweißfilm

Dateneinbelichtung: Mit sechsstelli-

gen Siebensegment-LEDs

Datenanzeige: Mit sechsstelliger

Siebensegment-LCD

Einbelichtungsdaten: 1) Jahr/Monat/

Tag, 2) Tag/Stunde/Minute, 3)

Bildnummer (bis 2000)

Alarmfunktion: Akustische

Erinnerung zur eingestellten Zeit; Dauer 20 s

Motor-Kompatibilität: Verwendung mit Motorantrieb MD-12 möglich

Spannungsquelle: Zwei Silberoxid-

Batterien 1,55 V (SR44)

Abmessungen (mm/B×H×T):

142,5 × 53 × 26,5

Gewicht (ohne Batterien): 90 g

e Funktionen: Intervalometer, eitbelichtungen, Schärfenfalle, tungsreihenautomatik, Blitz- ontrolle, Bildzähler ungsquelle: Zwei Lithium- rien CR2025 sungen (mm/B×H×T): 58 × 32 nt (ohne Batterien): 150 g Nikon MF-28 INTERNAL LONG EXP FOS PRUD ALTO BRT MILK MILK MILK MILK MILK MILK MILK MILK MILK MILK MILK MILK MILK MILK MILK MILK MILK MILK MILK MILK MILK MILK MILK MILK MILK MILk 304-019

MR-3 MC-12B MC-4A MC-26 MC-20 MC-30 MC-22 MC-21 MC-23 MC-25

Zweipoliges

Fernsteuerungszubehör für F4E/F4s/F70/F3 mit MD-4/FM3A mit MD12/FM2 mit MD-12

Zehnpoliges Fernsteuerungszubehör für F5/F100/Baureihe 1/D100 mit MB-D100

Kabelauslöser für Kameras mit Auslösebuchse für F4/F80/F3/FM3A FM2/D100

Langzeitbelichtung Nikon

Modulite-Fernsteuerungen

Black electronic device with attached microphone and cable (no visible text or symbols)

Black handheld device with attached cable and connector (no visible text or symbols)

ML-2 (für Kameras mit zweipoliger Fernsteuerungsbuchse)

Infrarot-Fernsteuerung mit drei Kanälen zur drahtlosen Auslösung motorgetriebener Kameras aus Abständen bis zu 100 m. Kompakt und leicht zu bedienen. Auch kabellose Blitzündung ist möglich.

Technische Daten Anzahl Kanäle

Drei Betriebsarten Einzelbilder (S), Reihenbilder (C), 3 s Auslöseverzögerung (DELAY), Gerätecheck (TEST)

Anzahl Blitze* pro Batteriesatz (in Einzelbildschaltung) ca. 4.500 Dauer-Standby* ca. 250 Stunden Spannungsquelle Acht Alkali-Mignonzellen, NiCd-Akkus oder Hochleistungs- Manganzellen (vier für Sender, vier für Empfänger) Abmessungen (mm/B×H×T) Sender: ca. 69 × 163 × 22; Empfänger: ca. 64 × 93 × 75 Gewicht (ohne Spannungs- quelle) Sender: ca. 130 g; Empfänger: ca. 120 g

ML-3 (für Kameras mit zehnpoliger Fernsteuerungsbuchse)

Infrarot-LED-Fernsteuerung mit zwei Kanälen zur drahtlosen Auslösung aus Abständen bis zu 8 m. Lichtschrankenfunktion, Auslöseverzögerung und Einzel-sowie Reihenaufnahmen.

Anzahl Blitze* pro Batteriesatz (in Einzelbildschaltung) min. 5.000 Dauer-Standby* ca. 200 Stunden bei F5, ca. 190 Stunden bei F100 und F90X Spannungsquelle Sender: Zwei Alkali- oder Hochleistungs-Mangan-Microzellen (AAA); Empfänger: Versorgung durch Kamerabatterien Abmessungen (mm/BxHxT) Sender: ca. 117 × 22 × 30; Empfänger: ca. 50 × 36 × 47 Gewicht (ohne Batterien) Sender: ca. 40 g; Empfänger: ca. 51 g * Mit frischen Alkali-Batterien

Auslöser MR-3

An die Fernsteuerungsbuchse angesetzt, wird der MR-3 zum Hochformatauslöser. Ferner gestattet er den Anschluss des Nikon Drahtauslösers AR-3. Auslösekabel MC-12B (0,8 m) Für die erschütterungsfreie Auslösung aus Abständen bis zu 0,8 m. Auslösekabel MC-4A (1 m) Zum Anschluss an die Fernsteuerungsbuchse der Kamera. Zwei Bananenstecker am anderen Ende des Kabels gestatten den Anschluss individuellen Fernsteuerungszubehörs. Adapterkabel MC-26 (0,2 m)* Zum Anschluss der zehnpoligen Kabel MC-20, MC-30 bzw. MC-22. * Bei MD-12 eingeschränkte Funktion; siehe Bedienungsanleitung

Auslösekabel MC-20 (0,8 m) Zur Fernauslösung der Kamera und Einstellung von Langzeitbelichtungen bis zu 9 h, 59 min, 59 s.

Auslösekabel MC-30 (0,8 m) Zur erschütterungsfreier Auslösung der Kamera, mit Feststeller.

Auslösekabel MC-22 (1 m) Zum Anschluss individuellen Fernsteuerungszubehörs.

Verlängerungskabel MC-21 (3 m)

Zur Verwendung mit MC-20, MC-30 bzw. MC-22.

Verbindungskabel MC-23 (0,4 m)

Verbindet zwei Kameras zur gleichzeitigen Verschlussauslösung.

Adapterkabel MC-25 (0,2 m) Zum Anschluss zweipoligen Zubehörs wie MC-4A, MC-10, MC-12B, ML-2 und AR-10.

Drahtauslöser AR-3 (0,3 m) Zur erschütterungsfreien Auslösung bei Stativaufnahmen mit längeren Verschlusszeiten.

Nikon NE-3 TEKNSMITTEN OFF CHE OFF2 ATRIO S.C. PECAN S.F. PECAN (F5) F1 D1 Se D1 mit F4 F7 F3 (mit) FM (mit) FM (mit)

F5 F100 D1

D1 Serie D100

mit MB-D100

Auslosekabel MC-20 (0.8m)

Auslösekabel MC-30 (0.8m)

Verlängerungs- kabel MC-21 (3m)

Verbindungskabel MC-23 (0.4m)

Auslösekabel MC-22 (1m)

Modulite Fernsteuerungen ML3

Adapterkabel MC-25 (0.2m)

Auslösekabel MC-20 (0.8m)

Auslösekabel MC-30 (0.8m)

Auslösekabel MC-22 (1m)

Auslöser MR-3

Auslösekabel MC-12B (0.8m)

Auslösekabel MC-4A (1m)

Auslösekabel MC-10 (3m)

Modulite Fernsteuerungen ML2

F4 F70 F3

(mit MD-4) FM3A

(mit MD-12) FM2

(mit MD-12)

Adapterkabel MC-26 (0.2m)

Auslösekabel MC-12B (0.8m)

Auslösekabel MC-4A (1m)

Modulite Fernsteuerungen ML2

Auslöser MR-3

Auslösekabel MC-20 (0.8m)

Auslösekabel MC-30 (0.8m)

Auslösekabel MC-22 (1m)

F4/F80/F3/FM3A FM2/D100

Drahtauslöser AR-3 (0.3m)

Einstellscheibe E (F100)

Auswechselbare Einstellscheiben

Für F5

Typ EC-B*, B, U

Typ J

Für F90X

Typ E

Typ EC-E, E

Typ A

Für F3 series

Typ C

Typ L

Typ M

Typ G1-4

Typ B

Typ D

Für F4

Typ B*

Typ U

Typ U

Typ E

Typ F

Typ C

Typ S

Typ C

Typ M

Typ E

Typ M

Typ G1, 2, 3, 4

Typ J

Typ K

Typ H1, 2, 3, 4

Typ R

Typ P

Typ G1, 2, 3, 4

Typ T

[Non-Text]

Für F100

Typ B*

Typ E

Für FM3A

Typ K2*

Typ E3

Typ B3
Die AF-Messfelder und der Mittenkreis von 12 mm ∅ sind nicht in die Scheiben graviert.

Für Baureihe D1

Typ B*

Typ E

Für FM2

Typ K2*

Typ E2

Typ B2
* Gehört zum Lieferumfang
Sucher abnehmen und Scheibe wechseln.

[Non-Text]

Wechsel der

Einstellscheibe

bei F5, F4, F3

Abbildung: F5

Bei F100, F90X, FM3A, FM2, Baureihe D1 Objektiv abnehmen und Scheibe wechseln.

Scheiben B, B2, B3, D, U

Diese bieten ein ungestörtes Sucherbild und gestatten leichte Fokussierung an beliebiger Stelle der Vollmattscheibe. Die Scheiben D und U sind besonders für den Einsatz mit Teleobjektiven bestimmt.

Scheibe EC-B (für F5)

Dank einer Elektrochrom-Anzeige wird das jeweils gewählte AF-Messfeld hervorgehoben. Die Vollmattscheibe bietet ein ungestörtes Sucherbild und gestattet die Fokussierung an beliebiger Stelle im Mattscheibenbild.

Scheiben K, K2, K3

Fresnel-Mattscheiben mit Schnittbildindikator und Mikroprismenring.

Scheiben EC-E (für F5), E, E2, E3

Mit Gitterteilung, ideal z.B. für die Architekturfotografie. Die Scheibe EC-E zeigt das jeweils gewählte AF-Messfeld an und gestattet bequeme Fokussierung

Scheiben A, J, L, P

Universalscheiben mit entweder einem Schnittbildindikator oder einem Mikroprismenraster oder beidem.

Scheiben C, M

Für große Abbildungsmaßstäbe in der Makro- oder Astrofotografie.

Scheiben G (G1-G4), H (H1-H4)

Superhelle Scheiben ohne Mattierung. Ideal für schwaches Licht oder bewegte Objekte. Sowohl G als auch H in vier verschiedenen Ausführungen.

Scheibe U

Für Teleobjektive über 200 mm.

Scheibe F (für F4)

Für Spiegellinsenobjektive.

Scheibe S (für F3)

Ähnlich der Scheibe K, Dateneinbelichtung in Verbindung mit Großraum-Datenrückwand MF-17 jedoch links.

Scheibe R (für F3)

Mit speziellem Schnittbildindikator und Gitterlinien. Besonders geeignet für Objektive mit Anfangsöffnung 1:3,5 bis 1:5,6, insbesondere das PC-Nikkor 28 mm/3.5.

Scheibe T (für F3)

Unentbehrlich in der Diafotografie für Fernsehzwecke.

Person in white robes standing on a cliffside overlooking reddish-brown rock formations (no text or symbols visible)

Für F5

Multi-Messsucher DP-30

Für alle Messcharakteristika einschließlich 3D-Color-Matrixmessung. High-Eyepoint-Sucher mit Dioptrieneinstellung (-3 bis +1 dpt), ISO-Zubehörschuh und Okularverschluß.

Action-Sucher DA-30

Ideal für Situationen, in denen ein normaler Suchereinblick schwierig oder unmöglich ist. Mit Gummi-Augenmuschel und Gummi-Okulardeckel.

Lichtschachtsucher DW-30

Für Aufnahmen in Bodennähe oder an einem Reprogestell; mit Klappdeckel. Eine Klapplupe vergrößert die Mitte des Sucherbildes etwa 5fach.

6fach-Lupensucher DW-31

Für große Abbildungsmaßstäbe in der Nah- und Mikroskopfotografie. Mit Dioptrieneinstellung von -5 bis +3 dpt, Gummi-Augenmuschel und Gummi-Okulardeckel.

DP-30

DP-20

-

Für F4

Multi-Messsucher DP-20

Für alle Mess- charakteristika einschließlich Matrixmessung.

Action-Sucher DA-20

Lichtschachtsucher DW-20

6fach-Lupensucher DW-21

Für F3/HP/T/P

Prismensucher DE-2

0,8fache Vergrößerung mit Objektiv 50 mm in Unendlich-Einstellung.

High-Eyepoint-Sucher DE-3

Bis zum Abstand von 25 mm von der

Okularlinse ist das gesamte Sucherbild einschließlich der Sucheranzeige überschaubar.

Action-Sucher DA-2

Lichtschachtsucher DW-3

6fach-Lupensucher DW-4

DE-2

[Non-Text]

DA-2

DW-20

Close-up of a Nikon lens cap with black filter bands and a labeled base (no additional text or symbols visible)

DW-4

Close-up of a black DSLR camera with lens and control knobs (no visible text or symbols)

Close-up of a black DSLR camera with dual lens (no visible text or symbols)

Close-up of a black DSLR camera with dual lens and adjustment knobs (no visible text or symbols)

Für alle Messcharakteristika einschließlich 3D-Color-Matrixmessung. High-Eyepoint-Sucher mit Dioptrieneinstellung (-3 bis +1 dpt), ISO-Zubehörschuß und Okularverschluß.

Action-Sucher DA-30

Ideal für Situationen, in denen ein normaler Suchereinblick schwierig oder unmöglich ist. Mit Gummi-Augen-muschel und Gummi-Okulardeckel.

Lichtschachtsucher DW-30

Für Aufnahmen in Bodennähe oder an einem Reprogestell; mit Klappdeckel. Eine Klapplupe vergrößert die Mitte des Sucherbildes etwa 5fach.

6fach-Lupensucher DW-31

Für große Abbildungsmaßstäbe in der Nah- und Mikroskopfotografie. Mit Dioptrieneinstellung von -5 bis +3 dpt, Gummi-Augenmuschel und Gummi-Okulardeckel.

Close-up of a black Nikon computer key (no additional text or symbols visible)

DA-30

DA-20

Close-up of a black Nikon camera module with no visible text or symbols on the device body

DW-20

Black Nikon smartphone with a flat screen and base mount (no visible text or symbols on the device body)

DW-30

Black Nikon camera lens with lid and base mount (no text or symbols visible)

DW-31

Black Nikon lens component with a lid, mounted on a base (no visible text or symbols)

DW-21

Close-up of a purple flower with visible stamens and petals against a blue background (no text or symbols)

Augenkorrekturlinsen

Für F100, FM3A (-5 bis +3 dpt, neun Ausführungen)

Für F5, F4, F3 High-Eyepoint, Baureihe D1 (-3 bis +2 dpt, fünf Ausführungen)

Für F3 (-5 bis +3 dpt, neun Ausführungen)

Für FM3A, FM2 (-5 bis +3 dpt, neun Ausführungen)

Für F80, F60, D100 (-5 bis +3 dpt, neun Ausführungen)

Antibeschlag-Okular

DK-15 für F100

DK-14 für F5, F3, Baureihe D1

DK-14 für F5, F3, Baureihe D1

[Non-Text]

Close-up of a black DSLR camera with visible lens and adjustment knobs (no text or symbols)

[Non-Text]

Für F100, FM (-5 bis +3 dpt neun Ausführungen)

Gummi- Augenmuscheln

DK-3 für FM3A/FM2

Antibeschlag-Okular

DK-15 für F100

DK-14 für F5, F3, Baureihe D1

Okularadapter

DK-7 für F5, F4, F3 High-Eyepoint, F100 Baureihe D1

Für F80, F65, D100

DK-6 für F100

DK-2 für F5, F4, F3 High-Eyepoint, Baureihe D1

Sucheransätze

Winkelsucher DR-4

Ideal für Reproduktionen. Der DR-4 zeigt ein aufrechtstehendes, seitenrichtiges Bild zur Betrachtung im rechten Winkel zur Aufnahmeachse. Mit Dioptrieneinstellung. Für die Normalausführung der F3 und die FM3A, FM2 wird der Adapterring DK-13 (Zubehör) benötigt.

Einstellupe DG-2

Vergrößert die Mitte des Sucherbildes 2fach. Mit Dioptrieneinstellung. Für die kritische Fokussierung in der Nahfotografie. Für alle Kameras außer der Normalausführung der F3, FM3A und der FM2 wird ein Okular-adapter benötigt.

Gummi-Augenmuscheln

Zur optimalen Abschattung des Sucherokulars gegen Fremdlicht und bequeme Augenanlage.

Augenkorrekturlinsen

Sie gestatten Weit- bzw. Kurzsichtigen das Fotografieren ohne Brille.

Antibeschlag-Okulare DK-14/DK-15

Okularlinse mit transpa- renter Kunststoffscheibe, deren spezielle

Beschichtung das Beschlagen des Okulars deutlich verringert. Das DK-14 ist für die Nikon F5, F3 und Baureihe D1 bestimmt, das DK-15 für die Nikon F100 und F90X.

Close-up of a black adjustable optical lens with a flanged tip and attached lens (no text or symbols visible)

DR-4

DK-13

Software

Nikon Capture 3

Laptop computer displaying a video game interface with multiple views (no visible text or symbols on screen)

Screenshot of a photo editing software interface with multiple tool panels and a blurred scene of a woman in a fruit market.

Als ein starkes Nachbearbeitungswerkzeug beinhaltet die Nikon Capture 3 den Nikon Capture 3 Editor und Nikon Capture 3 Camera Control, zusammen mit den 3 Programmmodulen der Nikon View 5. Mit diesen 5 Modulen können Sie Ihre Bilder in einem Arbeitsgang zum Computer übertragen, ansehen bearbeiten und ausdrucken.

Nikon Capture 3 Editor

Der Editor von Nikon Capture 3 bietet unterschiedliche Werkzeuge mit denen Sie Helligkeit, Kontrast, Farbbalance und die Schärfe Ihrer Bilder nachbearbeiten können. Er gibt Ihnen eine Gesamtkontrolle über das endgültige Bild, insbesondere beim NEF (Nikon Electronic image Format) Diese gut durchdachte Software ermöglicht das Herunterladen, das Anzeigen und die Bearbeitung der Bilder, sowie die Steuerung der Kamera vom Rechner aus.

Die umfangreiche Palette der Anwendungen des Capture 3 Editors ist geeignet für alle Dateiformate, unabhängig von der eingestellten Bildqualität. Um die Tonwerte und den Kontrast eines

Bildes anzupassen, nutzen Sie die Palette "Gradationskurven". Die Palette "Farbabgleich" ermöglicht Farbkorrekturen im gesamten Bild. Die Schärfe von Bildern kann verbessert werden, indem die Funktion "Unscharf maskieren" benutzt wird.

Bildrauschen, das bei Bildern zu sehen ist, die mit Digitalkameras - insbesondere bei höherer Empfindlichkeit erstellt wurden - lässt sich minimieren, indem die Palette "Rauschfilter" aktiviert wird.

Sie werden ebenso bemerken, dass das Rauschen an den Bildkanten zurückgeht, wenn dieser Filter verwendet wurde.

Mit den Optionen in der Advanced (NEF)-Palette lassen sich die Eigenschaften des RAW-Bildes nachträglich ändern, oder korrigieren. Weißabgleich, Belichtungskorrektur, Scharfzeichnung, Farbmodus,

Farbton und Farb- sättigung kombiniert geben Ihnen ein Höchst- maß an Kontrolle über die Bildqualität. Um Ihnen zu ermöglichen die Bildeinstellungen, die Sie für ein Bild verwenden auch auf ein anderes Bild anzuwenden, können

Sie mit dem Capture 3 Editor diese Einstellungen speichern und laden. Die Stapelverarbeitung ermöglicht Ihnen die automatische Bearbeitung mehrerer Bilder- ins- besondere wenn Sie bei einer Serie von Fotos angewendet wird, die unter identischen Bedingungen aufgenom- men wurde.

Der Vorteil des NEF-Formats ist, dass zwar Farb- und Tonwert-korrekturen an einem Bild vorgenommen werden können, diese jedoch unabhängig von den Originalbilddaten separat als Einstellungen in einer Datei gespeichert werden. Dies erlaubt Ihnen die Dateien beliebig oft zu bearbeiten, ohne dass die Bildqualität negativ beeinflusst wird.

Nikon Capture 3 Camera Control

Mit diesem Modul der Nikon Capture 3 können Sie fast alle Funktionen der Kameras

D1x/D1H/D1 und der D100 vom Computer aus ferngesteuert einstellen. Während die Kamera mit dem Rechner verbunden ist, können die aufgenommenen Bilder direkt auf der Festplatte des Computers und nicht wie sonst auf der Karte in

der Kamera gespeichert werden.

Dies macht die Festplatte Ihres Computers zu einer gleichwertigen Speicherkarte mit einer großen Kapazität

- besonders sinnvoll bei einer Großserienproduktion.

Nikon Capture 3 Camera Control erlaubt des weiteren die Kamera über den Rechner auszu- lösen und ermöglicht Ihnen in der Stapel- verarbeitung die Einstellungen in einer gesonderten Datei zu speichern, ohne dass die Originaldatei verändert wird.

Anmerkung: Capture 3 Camera Control funktioniert derzeit mit der D1x/D1h/D1 nur unter Mac OS 9 und nicht mit Mac OS X (eingeschlossen 10.1.4 oder neuer). Camera Control mit der D100 wird derzeit nur von Windowssystemen unterstützt.

Close-up of a black mechanical device with threaded body and attached sensor array, shown against yellow background (no visible text or symbols)

Balgeneinstellgerät und Zubehör

Balgengerät PB-6

Das Herz des Nikon Nahaufnahme-systems ist das Balgengerät PB-6 – ein Juwel feinmechanischer Präzisionsarbeit. Durch einfache Drehung eines Einstellknopfes läßt sich der Balgenauszug stufenlos von 48 mm bis 208 mm verlängern, so daß selbst die kleinsten Objekte formatfüllend abgebildet werden. Bei Verwendung mit der F5, F100 bzw. D1 wird ein Automatik-Zwischenring wie der PK-12 erforderlich.

instellgerät behör PB-6 zr. des Nikon nahme- s ist das gerät PB-6 uwel fein- er Präzisions- einfache es Einstell- sich der g stufenlos is 208 mm o daß selbst Objekte d abgebildet ung mit der v. D1 wird k-Zwischen- PB-6

Balgen-Zwischenstück PB-6D

Gestattet die ungehinderte Verschiebung einer Nikon F5, D1, F4E, F4s oder F3 mit MD-4 auf der Schiene des PB-6, einschließlich des

Wechsels zwischen Hoch- und Querformat an jeder beliebigen Stelle der Schiene. Zwei PB-6D werden für das PB-6 benötigt, bei Verwendung des PB-6E drei.

Verlängerungsbalgen PB-6E

Dieser verlängert den Auszug des PB-6, so daß sich mit einem Objektiv 20 mm in Retrostellung Maßstäbe bis 23:1 erzielen lassen.

Diakopiergerät PS-6

Dient in Verbindung mit dem PB-6 und einem Nikkor-Objektiv zur Duplizierung von Dias. Ausschnittvergrößerungen sind möglich.

Einstellschlitten PG-2

Dieser erleichtert die Fokussierung einer Kamera mit oder ohne Motorantrieb auf dem Stativ.

PB-6E PS-6 PB-6D PG-2

Die Abbildungsmaßstäbe beziehen

sich auf die Verwendung eines

AF 50mm/2,8 D Objektivs.

1/8x

1/4x

1/2x

[Non-Text]

2x

Nahlinsen: 1/27x\~1/2.6x

Automatik-Zwischenringe: 1/6.5x\~1.1x

PB-6 (Objektiv in Normalstellung): 1/1.1x\~4.0x

PB-6 (Objektiv in Retrostellung): 1.1x\~3.9x

PB-6 + PB-6E (in Retrostellung): 1.8x\~8.4x

1/8x
1/4x

Five identical black rubber rings arranged horizontally (no text or symbols visible)

No.0
No.2
No.3
No.4T
No.5T
No.6T

Nahlinsen

Die leichten und in ihrer Anwendung einfachen Nikon Nahlinsen werden einfach in das Filtergewinde des Objektivs geschraubt und führen zu vergrößerter Abbildung. Innenmessung und Belichtungsautomatik funktionieren wie gewohnt. Zur Steigerung des Bildkontrastes und Verringerung von Streulicht sind alle Nahlinsen NIC-mehrschichtenvergütet. Die Linsen Nr. 0, 1 und 2 sind für

Objektive mit Brennweiten bis 55 mm bestimmt. Die 3T, 4T, 5T und 6T sind zweilinsige Vorsatzachromate für besonders hohe Abbildungsleistung. 3T und 4T sind für Brennweiten von 85 mm bis 200 mm bestimmt, T5 und T6 für Objektive von 70 mm bis 210 mm. Der Schraubdurchmesser der 5T und 6T beträgt 62 mm, jener aller übrigen Nahlinsen 52 mm. Je höher die Nummer der Nahlinse, um so kürzer der resultierende Aufnahme-

abstand. Je länger die Brennweite des Objektivs, um so größer der Abbildungsmaßstab. Die Linsen können sowohl einzeln als auch kombiniert verwendet werden und sind der leichteste Schritt in die Nahfotografie.

PK-11A

PK-12

PK-13

Automatik-Zwischen- ringe PK und PN

Diese kompakten, leichten Zwischenringe lassen sich in Sekundenschnelle ansetzen und führen zu größeren Abbildungsmaßstäben. Die Ringe – PK-11A, PK-12, PK-13 und PN-11 – können entweder einzeln oder kombiniert zwischen Objektiv und Kameragehäuse eingesetzt werden; sie erhalten die Springblenden- und Belichtungsmesser-

1x

PN-11

2x

BR-

BR-3

ES-1

4x

PB-6M
8

AR-10 (für F70, MC-25)

AR-7 (für F4, F3, FM3A, FM2)

Diakopiergerät ES-1

An einem AF Micro-Nikkor 60mm/2,8 D (über Adapterring BR-5) oder dem Micro-Nikkor 55mm/2,8 gestattet dieses Gerät die Duplizierung von Kleinbildfilm.

Makrotisch PB-6M

Wird an die Vorderseite des PB-6 angesetzt und ergibt ein Mini-Repro-gestell bzw. eine Objekt-bühne.

Drahtauslöser

Die Doppeldrahtauslöser AR-4 und AR-7 und der Drahtauslöser AR-10 erhalten die Spring-blendenkupplung am PB-6 selbst in Retrostellung des Objektivs aufrecht.

Ein breites Sortiment an Nikon Filtern

Typ

Klar glas

Skylight

Ultraviolett

L

Gelb M

D

Orange

Rot

Grün L

D

Weich-zeichner

Zirkular-Pol

Neutralgrau

Rötlich Amber

L

Blau M

D

Filter Bezeichnung

NC

L1BC

L37C

L39

Y44

Y48

Y52

056

R60

X0

X1

No.1

No.2

Zirkular Pol

C-PL1S C-PL2S

C-PL1L C-PL2L

ND2S

ND4

ND4S

ND8S

ND400

A2

A12

B2

B8

B12

Filterfaktor

Tageslicht

1

1

1

1

1.5

1.7

2

3.5

8

2

5

1

1

2~4

2~4

2~4

2

4

4

8

400

1.2

2

1.2

1.6

2.2

Kunstlicht

1

1

1

1

1

1.2

1.4

2

5

1.7

3.5

1

1

2~4

2~4

2~4

2

4

4

8

400

1.2

2

1.2

1.6

2.2

Schraubfilter

39mm

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

46mm

●

●

52mm

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

●

58mm

●

62mm

●

●

●

●

●

●

●

●

●

●

●

●

●

72mm

●

●

●

●

●

●

●

●

●

●

●

●

77mm

●

●

●

●

●

●

●

●

95mm

●

●

●

●

122mm

●

●

●

●

Steckfilter

39mm

●

52mm

●

Bajonettfassung

●

●

●

●

●

●

L: hell M: mittel D: dunkel

Filter für die Farb- und Schwarzweißfotografie

Zirkular-Polfilter

Polfilter verringern die Spiegelung auf nichtmetallischen Flächen und eignen sich damit für Aufnahmen durch Glasscheiben, zur Verringerung des Glitzerns auf Wasserflächen sowie zur generellen Anhebung der Farbsättigung. Als einzige sind sie in der Lage, blauen Himmel in Farbaufnahmen ohne wesentlichen Einfluß auf das Farbgleichgewicht nachzudunkeln.

Die Nikon Zirkular-Polfilter werden in einer drehbaren Fassung geliefert, so dass sich der Löschungseffekt nach dem Sucherbild fein dosieren läßt. Die Filter beeinträchtigen weder die automatische Scharf-einstellung, noch die Belichtungsmessung in Nikon SLR-Kameras.

Exterior view of a modern office building (no signage)

Exterior view of two modern high-rise buildings under construction against a clear blue sky (no signage or text visible)

Weichzeichner Nr. 1, Nr. 2

Diese sind mit Schraub-durchmesser 52 mm, 62 mm und 72 mm für Nikkor-Objektive erhältlich. Die Nr. 1 eignet sich gut für Porträts, denen sie einen romantischen Hauch verleiht. Nr. 2 ist stärker und führt bei Landschaften bereits zu einem Nebeleffekt. Ferner eignet sie sich zur Betonung eines kleinen Objekts in einem schwarzen Umfeld.

Side-by-side comparison of two mannequins: one with blurred natural background and one with black garment (no visible text or symbols)

Two women in a garden setting, one smiling and the other looking upward (no text or symbols visible)

UV-Sperrfilter L37C, L39 Skylight-Filter L1BC

Wenngleich sie für das menschliche Auge unsichtbar ist, kann UV-Strahlung die Kontrast- und Detailwiedergabe nachhaltig beeinflussen. Farblose UV-Sperrfilter erhöhen nicht nur die Bildschärfe und die Dunstdurchdringung in der SW-Fotografie, sie wirken auch in der Farbfotografie einem Blau- oder Violett-

Neutral-Graufilter ND2S, ND4, ND4S, ND8S, ND400

ND-Filter absorbieren alle Lichtwellenlängen gleichmäßig und sind somit farbneutral. Sie beschränken sich auf die Drosselung des einfallenden Lichts. Darüber hinaus können sie eine Überbelichtung verhindern, wenn die Helligkeit bei der verwendeten Filmempfindlichkeit den

stich entgegen. Das L37C ist zur Unterdrückung von Reflexen mehrschichtenvergütet; das L39 eignet sich für SW-Aufnahmen in den Bergen oder am Strand. Beide Filter können zum Frontlinsenschutz auf dem Objektiv verbleiben. Das mehrschichtenvergütete Skylight-Filter L1BC wirkt gleichfalls als UV-Sperrfilter und wird oft als Frontlinsenschutz eingesetzt.

Arbeitsbereich der Kamera überschreitet. Für Sonnenaufnahmen empfiehlt sich das stärkste Filter, das ND400.

Two-panel image showing harvested pumpkins in a field with a rustic wooden structure in the background (no text or symbols visible)

Filter für die Schwarzweißfotografie

Gelbfilter Y44, Y48, Y52

Gelbfilter absorbieren sowohl Blau als auch UV-Strahlung und führen damit zur dunkleren Himmelswiedergabe in SW-Bildern. Sie sind vor allem nützlich, um Aufnahmekontraste zu erhöhen. Das helle Filter

Y44 und das mittlere Filter Y48 eignen sich am besten für Portraits und Schnappschüsse, während das Y52 den stärksten Effekt zeigt und in der Regel für die Landschaftsfotografie benutzt wird.

Orangefilter 056, Rotfilter R60

Das O56 und R60 bieten einen höheren Kontrast zwischen Himmel und anderen Motiven als Filter der Y-Serie. Das O56 reduziert Grün ebenso wie Blau und Ultraviolett. Das R60

absorbiert bis auf Rot alle Farben des sichtbaren Spektrums und wird meist in Verbindung mit Infrarot-filmen für besondere Effekte eingesetzt.

Grünfilter X0, X1

Grünfilter absorbieren Rot und Blau und lassen Grün und Gelb passieren. Obwohl sowohl X0 als auch X1 die gleiche Menge Blau wegnehmen, so absorbiert das X0 weniger Rot als das X1,

so dass der Effekt gemildert wird. Das X0 wird für allgemeine Aufnahmen eingesetzt, während das X1 sehr effektiv für Portraitaufnahmen eingesetzt wird.

Two-panel photo showing a waterfall cascading over rocky terrain, with no visible text or symbols.

Black-and-white photo of two old stone houses on a hillside, one with a visible fence and another with a tree (no signage or text)

Black-and-white exterior view of a single church with a spire under a cloudy sky (no signage or text visible)

Black-and-white portrait of a woman with long blonde hair, set against a blurred natural background (no text or symbols visible)

Filter für die Farbfotografie

Amber-Filter A2, A12 (rötlich)

Da sie Blau absorbieren, dienen diese rötlichen Filter zur Korrektur eines zuweilen bei Tageslichtfilm auftretenden Blaustichs. Das schwach rötliche A2 führt bei bewölktem Himmel oder im Schatten zu einer wärmeren Wiedergabe. Das kräftigere A12 dient für Schönwetter-Außenaufnahmen auf Kunstlichtfilm.

Blaufilter B2, B8, B12

Blaufilter sperren Rot aus und führen deshalb zu einer "kälteren" Wiedergabe. Das leichte B2 verringert den auf Tageslichtfilm auftretenden rötlichen Farbstich bei Sonnenauf- oder -untergang. Das mittlere B8 ergibt eine natürliche Farbwiedergabe bei Verwendung klarer Blitzlampen mit Tageslichtfilm. Das B12 ist ein Konversionsfilter, das den von Fotoleuchten bei Innenaufnahmen auf Tageslichtfilm erzeugten roten Farbstich neutralisiert.

Zirkular-Polfilter in Steckfassung

Diese sind zur Verwendung mit Teleobjektiven bestimmt, die über eine Filterschublade verfügen. Sie verringern Reflexe auf nichtmetallischen Flächen wie Glas oder Wasser. Die Filter können im Strahlengang des Objektivs von außen gedreht werden und beeinträchtigen weder die automatische Scharfeinstellung noch die Belichtungsmessung.

Klarglasfilter NC

Diese farblosen Schutzfilter sind mit Durchmessern von 39 mm, 46 mm, 52 mm, 58 mm, 62 mm, 72 mm und 77 mm lieferbar. Sie haben keinen Einfluß auf die Farbwiedergabe. Ihre Mehrschichtenvergütung unterdrückt Streulicht und erhöht den Kontrast.

Zirkularpolfilter in Steckfassung – Kompatibilitätstabelle

	C-PL 1S(39mm)	C-PL 1L(52mm)	C-PL 2S(39mm)	C-PL 2L(52mm)
AF Nikkor
AF-S 300mm f/2.8D IF-ED II	—	√	—	—
AF-S 400mm f/2.8D IF-ED II	—	√	—	—
AF-S 500mm f/4D IF-ED II	—	√	—	—
AF-S 600mm f/4D IF-ED II	—	√	—	—
AF-I 300mm f/2.8D IF-ED II	—	—	√	—
AF-I 500mm f/4D IF-ED II	—	—	√	—
AF-I 600mm f/4D IF-ED II	—	—	√	—
AF 300mm f/2.8 IF-ED	√	—	—	—
AF 300mm f/4 IF-ED	√	—	—	—
Al-Typ Nikkor
300mm f/2.8 IF-ED	√	—	—	—
400mm f/2.8 IF-ED	—	√	—	—
400mm f/3.5 IF-ED	√	—	—	—
500mm f/4 P IF-ED	√	—	—	—
600mm f/4 IF-ED	√	—	—	—
600mm f/5.6 IF-ED	√	—	—	—
800mm f/5.6 IF-ED	—	√	—	—
1200-1700mm f/5.6-8 P IF-ED	—	√	—	—
√ : Kompatibel —: Inkompatibel

Folienfilterhalter AF-3, AF-4

Nimmt Folien oder Glassfilter bis etwa 2mm Stärke auf. Der AF-3 wird mit handelsüblichen 75mm x 75mm (3 x 3 Zoll) Folienfiltern und Nikon-Optiken mit den Filtergewindedurchmessern 52/62/67/72/77/mm verwendet. Der AF-4 wird mit handelsüblichen 100mm x 100mm (4 x 4 Zoll) Gelatinefiltern und Nikon-Optiken mit den Filtergewindedurchmessern 52/62/67/72/77/82/95mm benutzt. Nikon bietet dazu zwei spezielle Gegenlichtblenden – HN-36 für AF-3 und HN-37 für AF-4. Verschiedene andere Gegenlichtblenden gleichen Durchmessers können verwendet werden, dies ist abhängig von der Brennweite der angesetzten Optik.

Folienfilterhalter AF-1, AF-2

Diese gestatten die Verwendung von handelsüblichen Filterfolien 75 mm x 75 mm mit vielen Nikkor-Objektiven. Der AF-1 ist für Filtergewinde 52 mm, der AF-2 für solche mit Durchmesser 72 mm bestimmt.

Übergangsring UR-1

Mit diesem Ring lassen sich Filter des Durchmessers 72 mm an Nikkor-Objektiven mit Schraubgewinde 62 mm verwenden.

AF-3

AF-4

Stacked black plastic carabiners arranged in a row (no text or symbols visible)

AF-3 mit Gegenlichtblenden HN-36 und Adapter

AF Nikkor 85 mm f/1,4 Gegenlichtblenden, die

AF Nikkor 85 mm f/1,4D IF mit AF-4 und drei HN-37 Gegenlichtblenden, die an einer Nikon F5 angebracht sind

Objektiv- koffer und

-köcher

Gegen- licht- blenden

Objektiv- deckel

Objektiv- gurt

LN-1

Zum Schutz der wertvollen Nikkor-Objektive vor Staub, Feuchtigkeit und Stößen. Objektivköcher (CL): Die eleganten Köcher aus schwarzem Kunstleder sind innen mit weichem Material gepolstert. Objektivkoffer (CT): Größere Objektive, wie die lichtstarken Supertele, werden in einem stabilen Koffer geliefert. Objektivbeutel (Nr. 58-62, CL-S1/S2/S3/S4/M1/M2/L1): Für eine Reihe von Objektiven verschiedener Brennweite. Sie können bei Nichtbenutzung in die Tasche gesteckt werden.

Diese schatten das Objektiv nicht nur gegen seitliches Streulicht ab, sie dienen auch als Frontlinsenschutz.

Mit Schraubfassung (HN, HR):

Zum Einschrauben ins Filtergewinde; Metallausführung für besondere Stabilität; Gummi-Ausführung zum Umstülpen bei Nichtbenutzung. Mit Bajonett (HB): Zur schnellen und sicheren Befestigung.

Mit Klemmfassung (HS): Zur Federklemmung im Filtergewinde; zur Aufbewahrung umgekehrt aufsetzbar.

Mit Steckfassung (HK): Zum Aufstecken auf die Objektiv-fassung, mit Klemmschraube und Klemmring; für Weitwinkel-Zooms und Superweitwinkelobjektive.

Zum Schutz der Front- und Hinterlinsen der Objektive vor Staub, Fingerabdrücken und Kratzern. Nikon Objektivdekkel sind in Kunststoff, Metall und Leder verfügbar. Gehäusedeckel schützen den Spiegel und Spiegelkasten der Kameras, wenn diese ohne Objektiv aufbewahrt werden.

Der Objektivgurt LN-1 ist einstellbar und eignet sich zum Tragen verschiedener, selbst schwerer Teleobjektive über der Schulter.

AF Nikkor	Gegenlichtblende	Behälter
AF-S 17-35/2.8D IF-ED	HB-23	CL-S3, CL-76
AF 18-35/3.5-4.5D IF-ED	HB-23	CL-S1, CL-44
AF 24-50/3.3-4.5D	HB-3	CL-S1, CL-17, CL-32S, No.62
AF 24-85/2.8-4D IF	HB-25	CL-S1, CL-17, CL-49
AF-S 24-85/3.5-4.5G IF-ED	HB-28	CL-S2
AF 24-120/3.5-5.6D IF	HB-11	CL-S1, CL-49, No.62
AF-S 28-70/2.8D IF-ED	HB-19	CL-S4, CL-74
AF 28-80/3.3-5.6G	HB-20	CL-S1, CL-32S, CL-34A, No.62
AF 28-100/3.5-5.6G	HB-27	CL-S2, CL-32s
AF 28-105/3.5-4.5D IF	HB-18	CL-S1, CL-49, No. 62
AF 28-200/3.5-5.6D IF	HB-12	CL-S3, CL-49
AF 35-70/2.8D	HB-1	CL-S2, CL-33S
AF-S VR 70-200/2.8G IF-ED	HB-29	CL-M2
AF 70-300/4-5.6D ED	HB-15	CL-S4, CL-72
AF 70-300/4-5.6G	HB-26	CL-S4, CL-72
AF-S 80-200/2.8D IF-ED	HB-17	CL-M2, CL-73
AF 80-200/2.8D ED	HB-7	CL-M2, CL-43A
AF VR 80-400/4.5-5.6D ED	HB-24	CL-M1
AF 14/2.8D ED	Eingebaut	CL-S2
AF 18/2.8D	HB-8	CL-S1, CL-17, CL-47
AF 20/2.8D	HB-4	CL-S1, CL-30S
AF 24/2.8D	HN-1	CL-S1, CL-30S, CL-34A
AF 28/1.4D	HK-7	CL-S1, CL-44, No.62
AF 28/2.8D	HN-2	CL-S1, CL-30S, CL-34A
AF 35/2D	HN-3	CL-S1, CL-30S, No.62
AF 50/1.4D	HR-2	CL-S1, CL-30S, CL-34A
AF 50/1.8D	HR-2	CL-S1, CL-30S
AF 85/1.4D IF	HN-31	CL-S1, CL-44, No.62
AF 85/1.8D	HN-23	CL-S1, CL-15S, CL-31S, No.62
AF 180/2.8D IF-ED	Eingebaut	CL-S4, CL-38, CL-72
AF 300/2.8 IF-ED	Eingebaut/HE-6	CT-303
AF-S 300/2.8D IF-ED II	HK-26	CT-305, CL-L1
AF-S 300/4D IF-ED	Eingebaut	CL-M2
AF-S 400/2.8D IF-ED II	HK-25	CT-402, CL-L2
AF-S 500/4D IF-ED II	HK-24	CT-502, CL-L2
AF-S 600/4D IF-ED II	HK-23	CT-606, CL-L2
AF Fisheye 16/2.8D	Eingebaut	CL-S1, CL-31S, No.61
AF Micro 60/2.8D	HN-22	CL-S1, CL-32S, No.62
AF Micro 105/2.8D	HS-7	CL-S3, CL-15S
AF Micro 200/4D IF-ED	HN-30	CL-M2, CL-45
AF Micro 70-180/4.5-5.6D ED	HB-14	CL-M1, CL-71
AF DC 105/2D	Eingebaut	CL-S3, CL-72
AF DC 135/2D	Eingebaut	CL-S4, CL-72
Zooms
28-85/3.5-4.5	HK-16	CL-S1, CL-33S, No.62
35-70/3.3-4.5	HN-2	CL-S2, CL-31S, No.62
35-105/3.5-4.5	HK-11	CL-S1, CL-33S
35-200/3.5-4.5	HK-15	CL-S3, CL-13A
70-210/4.5-5.6	HR-1	CL-38
Weitwinkel
15/3.5	Eingebaut	CL-S2, CL-17
18/3.5	HK-9	CL-S1, CL-34A, CL-37, No.62
20/2.8	HK-14	CL-S2, CL-30S
24/2	HK-2	CL-S1, CL-31S, CL-34A
24/2.8	HN-1	CL-S1, CL-30S, CL-34A
28/2	HN-1	CL-S1, CL-31S, CL-32S
28/2.8	HN-2	CL-S1, CL-30S, CL-34A, No.62
35/1.4	HN-3	CL-S1, CL-31S, CL-32S, No.62
35/2	HN-3	CL-S1, CL-31S, CL-32S, No.62
Normalobjektive
45/2.8 P	HN-35	mit Beutel
50/1.2	HS-12/HR-2	CL-S1, CL-31S, CL-34A
50/1.4	HS-9/HR-1	CL-S1, CL-30S
50/1.8	HR-4/HS-11	CL-30S, No.61

Teleobjektive	Gegenlichtblende	Behälter
85/1.4	HN-20	CL-S2, CL-34A
105/1.8	Eingebaut	CL-S1, CL-17, No.62
105/2.5	Eingebaut	CL-S1, CL-32S, No.62
135/2	Eingebaut	CL-S2, CL-15S
135/2.8	Eingebaut	CL-S1, CL-32S, No.62
180/2.8 ED	Eingebaut	CL-S4, CL-38, CL-72
200/2 IF-ED	Eingebaut/HE-4	CT-200
300/2.8 IF-ED	Eingebaut/HE-4	CT-302, No. 59
400/3.5 IF-ED	Eingebaut	CL-61A, No. 58
500/4 P IF-ED	HK-17	CT-500, No. 59
600/5.6 IF-ED	Eingebaut/HE-4	CT-603, No. 59
800/5.6 IF-ED	Eingebaut/HE-3	CT-800
Reflex (Spiegellinser)
500/8	HN-27	CL-39
1000/11	Eingebaut	CL-29
Speziolobjektive
PC 28/3.5	HN-9	CL-S2, CL-34A, CL-46, No.62
PC Micro 85/2.8D	HB-22	CL-75
Micro 55/2.8	HN-3	CL-S1, CL-31S, CL-32S, CL-33S*, CL-15S*, No. 62
Micro 105/2.8	HS-14	CL-S4, CL-32S, CL-33S, CL-38**, CL-72, No. 62
Micro 200/4 IF	Eingebaut	CL-71
Telekonverter
TC-201	—	CL-S1, CL-30S, No.61
TC-301	—	CL-S1, CL-33S, No.62
TC-14A/14B	—	CL-S1, CL-30S, No.61
TC-14E/TC-14E II	—	CL-S1, CL-30S, No.61
TC-20E/TC-20E II	—	CL-S1, CL-31S, No.62
IX-Nikkore (für PRONEA 600i/PRONEA S)
IX 20-60/3.5-5.6	HN-1	CL-S1, CL-31S
IX 20-60/3.5-5.6 (New)	HN-1	CL-S1, CL-31S
IX 24-70/3.5-5.6	HN-2	CL-S1, CL-31S
IX 30-60/4-5.6	HN-33	CL-30S, CL-S1
IX 60-180/4-5.6	HN-32	CL-S1, CL-32S
IX 60-180/4.5-5.6	HB-16	CL-S1, CL-32S

Gegenlichtblenden für Zirkular-Polfilter

52mm Zirkular-Polfilter	HN-12 ^1
62mm Zirkular-Polfilter	HN-26 ^2
72mm Zirkular-Polfilter	HN-13 ^1
77mm Zirkular-Polfilter	HN-34 ^1,3

1. Vignettierung bei Brennweiten unter 35 mm.

2. Vignettierung bei Brennweiten unter 135 mm.

3. Das AF-S 28-70 mm/2.8 D IF-ED ist ab 50 mm einsetzbar.

Anmerkung: Die Abkürzungen der Gegenlichtblenden haben folgende Bedeutung:

HN = Schraubfassung

HR = Gummi mit Schraubfassung,

HK = Steckfassung,

HS = Klemmfassung,

HB = Bajonettfassung,

HE = Verlängerung.

Die Bezeichnungen der Objektivbehälter geben Auskunft über die Form: CL steht für Objektivköcher, CT für Koffer; Nr. 58-62 und CL-S1/CL-M1 sind Beutel.

CL-L1

[Non-Text]

CL-S1

CL-S2

CL-S3

Kamerataschen

Nikon Kamerataschen bieten den wertvollen

Aufnahmewerkzeugen nicht nur sicheren Schutz, sondern sie gewähren auch jederzeit schnellen Zugriff. Und schließlich sehen sie gut aus. Ob in der klassischen, schwarzen Ausführung oder als elegante Spezialtasche, Nikon Kamerataschen sind Qualitätserzeugnisse, die viele Jahre gute Dienste leisten. Vier Taschentypen stehen zur Verfügung:

Halbharttaschen: Diese sind zweiteilig, geschmeidiger als die Harttaschen und mit strukturierter Oberfläche.

Weichtaschen:

Diese sind gewöhnlich einteilig und können bei Nichtbenutzung gefaltet werden. Die Betonung liegt bei diesen Taschen stärker auf praktischen Aspekten als auf dem Schutz der Kamera.

Schallschutztasche:

Diese faltbare Tasche dämpft das Verschluss bzw. Motorgeräusch und temperiert die Kamera im Kältebetrieb. Die Tasche ist für jede Nikon SLR geeignet.

Schnellschußtasche:

Für eine Kamera mit ange- setztem Teleobjektiv und Kleinzubehör. Mit zusätzlicher Zubehörtasche an der Vorderseite.

Für F5

CF-53

CF-54
Für F100

CF-57

CF-58

Für F4

CF-41

CF-42

CS-23

35-40

Für F4s

CF-43

CS-25

Für F4E

CS-21

CS-22

Für F90X

CF-47

CF-47D

CF-48A
Für F80

CF-59

CF-60
Für F70

CF-51

CF-52

Für F65

Für F60

CF-49

Für F55

Für F3 series

CF-22

CS-15

CS-15

CF-27S

CF-27S

ST. 201

[Non-Text]
Für FM2

CF-27

Für FM2

CF-28A

CF-29

Für 35mm SLRs

CS-7

CS-8

CS-9

1

CS-13
Für D100

□ Kompatibel * Nur Frontklappe

CF-23D für F3 mit Datenrückwand MF-14
CF-27D für FM3A, FM2 Datenrückwand MF-16

Taschenrückteile

Diese Rückteile sind für Kameras mit Datenrückwand bestimmt. Eine Aussparung an der Rückseite gestattet die bequeme Ablesung des Datenfensters in der Kamerarückwand. Die Rückteile lassen sich leicht mit dem Vorderteil der normalen Kameratasche verbinden.

FB-14

AN-6V
AN-6Y
AN-17

AN-4Y AN-4B
AN-1 (für F5, F4, F3, F100, FM3A und FM

Schulterriemen

Nikon Schulterriemen sind in Nylon, Leder und Kunstleder erhältlich und längsverstellbar. Die Nylon-Riemen sind in Schwarz bzw. Schwarz mit gelben Streifen gehalten. Die Leder- und Kunstlederriemen sind mit einem gepolsterten Rutschschutz versehen. Alle Nikon Schulterriemen sind so gestaltet, daß ein Abwetzen des Kameragehäuses vermieden wird.

Hand holding a black DSLR camera with lens, no visible text or symbols on the device itself

AH-4

Handschlaufe AH-4

Diese dient zum ermüdungsfreien und sicheren Halten der Kamera. Sie bewährt sich besonders beim Einsatz von Zoom- oder Teleobjektiven. Geeignet für F5, F4, F100, F80, F65 und F55.
