DS-A5 - Station d'accueil ONKYO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil pour iPod/iPhone/iPad avec connectivité réseau
Marque	ONKYO
Modèle	DS-A5
Dimensions (approx.)	Env. 200 x 100 x 100 mm (L x l x H)
Poids	Env. 0,5 kg (sans adaptateur)
Alimentation	Adaptateur secteur 5V DC, 3A (fourni)
Consommation électrique	18 W (max), veille 0,5 W, réseau prêt 4 W
Connectivité réseau	Wi-Fi 802.11b/g, Ethernet 100 Mbps
Fonctions principales	Dock pour iPod/iPhone/iPad, AirPlay, lecture audio/vidéo, contrôle via télécommande, intégration RI
Sorties audio/vidéo	Audio analogique stéréo (RCA), audio optique numérique, vidéo composite (RCA)
Entrées/sorties supplémentaires	Port Ethernet, prise RI (pour liaison avec ampli Onkyo), prise DC IN
Télécommande	Infrarouge, pile CR2025 fournie
Compatibilité appareils Apple	iPod touch (1-4G), iPod nano (2-6G), iPhone (3G, 3GS, 4, 4S), iPad, iPad 2, iPad 3G
Entretien et nettoyage	Essuyer avec un chiffon doux sec ; pour taches, chiffon humide avec détergent doux ; ne pas utiliser de solvants
Sécurité	Ne pas exposer à l'eau ; débrancher lors d'orages ; ne pas ouvrir le boîtier ; utiliser uniquement l'adaptateur fourni
Pièces détachées et réparabilité	Adaptateur secteur, câble AV, câble RI, télécommande ; réparation par technicien qualifié uniquement
Informations générales	Classe B (IC/CNR) ; homologué Canada ; utilisation UE limitée à 10 mW PIRE en 2454-2483,5 MHz

FOIRE AUX QUESTIONS - DS-A5 ONKYO

Pourquoi n'y a-t-il aucun son provenant du DS-A5 ?

Vérifiez que votre iPod/iPhone/iPad est correctement inséré dans la station. Assurez-vous que l'amplificateur ou l'ampli-tuner AV est allumé et que l'entrée correcte est sélectionnée. Contrôlez que le volume n'est pas au minimum. Vérifiez que tous les câbles audio sont bien branchés et que l'adaptateur secteur est connecté.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que la pile CR2025 est correctement insérée et qu'elle n'est pas usée. Assurez-vous qu'aucun obstacle ne se trouve entre la télécommande et le capteur infrarouge du DS-A5. Éloignez l'appareil d'une lumière vive ou d'une autre source infrarouge. Si vous utilisez la télécommande de l'ampli, sélectionnez le bon mode de télécommande.

Comment connecter le DS-A5 à mon réseau Wi-Fi ?

Assurez-vous que votre appareil iOS (iPod touch/iPhone/iPad) est connecté au routeur Wi-Fi. Branchez l'appareil iOS sur le DS-A5, puis appuyez sur le bouton ENTER de la télécommande pendant 5 secondes. Un écran de confirmation apparaîtra sur l'iOS : acceptez. La DEL clignotera en bleu puis s'allumera fixe une fois la connexion établie.

Puis-je utiliser AirPlay avec le DS-A5 ?

Oui, le DS-A5 prend en charge AirPlay. Depuis votre appareil iOS ou iTunes, sélectionnez 'Onkyo DS-A5' comme haut-parleur AirPlay. Assurez-vous que le DS-A5 est connecté au même réseau Wi-Fi que votre source.

Comment réinitialiser le DS-A5 aux paramètres d'usine ?

Allumez le DS-A5. Appuyez sur le bouton Répétition de la télécommande pendant 10 secondes : la DEL clignotera alternativement en bleu et vert. Ensuite, appuyez sur le bouton Mute pendant 2 secondes. L'appareil passera en veille et les réglages par défaut seront rétablis.

Pourquoi la vidéo ne s'affiche-t-elle pas sur mon téléviseur ?

Vérifiez que votre iPod/iPhone/iPad prend en charge la sortie TV. Assurez-vous que le câble vidéo est bien connecté entre la prise VIDEO OUT du DS-A5 et l'entrée vidéo composite de votre téléviseur ou ampli. Vérifiez que la source vidéo est correctement sélectionnée sur le téléviseur.

Le DS-A5 ne se connecte pas au réseau Wi-Fi, que faire ?

Assurez-vous que votre routeur Wi-Fi est allumé et compatible IEEE 802.11b/g. Vérifiez que le canal utilisé est entre 1 et 11 (ou 1-13 selon la région). Si d'autres appareils sans fil provoquent des interférences, changez le canal du routeur. Essayez de réinitialiser les paramètres réseau du DS-A5.

Comment mettre à jour le logiciel du DS-A5 ?

Connectez le DS-A5 à votre réseau (Ethernet ou Wi-Fi). Depuis un ordinateur sur le même réseau, ouvrez un navigateur et accédez aux réglages WEB du DS-A5 (via Bonjour ou en tapant son adresse IP). Dans le menu, sélectionnez 'Mise à jour du firmware' et choisissez 'Depuis Internet' ou 'Depuis un PC'. Suivez les instructions à l'écran.

Quels appareils Apple sont compatibles avec le DS-A5 ?

Le DS-A5 est compatible avec les iPod touch (1ère à 4e génération), iPod nano (2e à 6e génération), iPhone 3G/3GS/4/4S, iPad (1ère, 2e et 3e génération). Toutefois, certaines fonctionnalités comme AirPlay nécessitent iOS 4.3.3 ou supérieur.

Comment nettoyer le DS-A5 en toute sécurité ?

Débranchez l'adaptateur secteur. Utilisez un chiffon doux et sec pour essuyer les surfaces. Pour les taches tenaces, humidifiez légèrement le chiffon avec une solution savonneuse douce, puis essuyez immédiatement avec un chiffon sec. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs.

MODE D'EMPLOI DS-A5 ONKYO

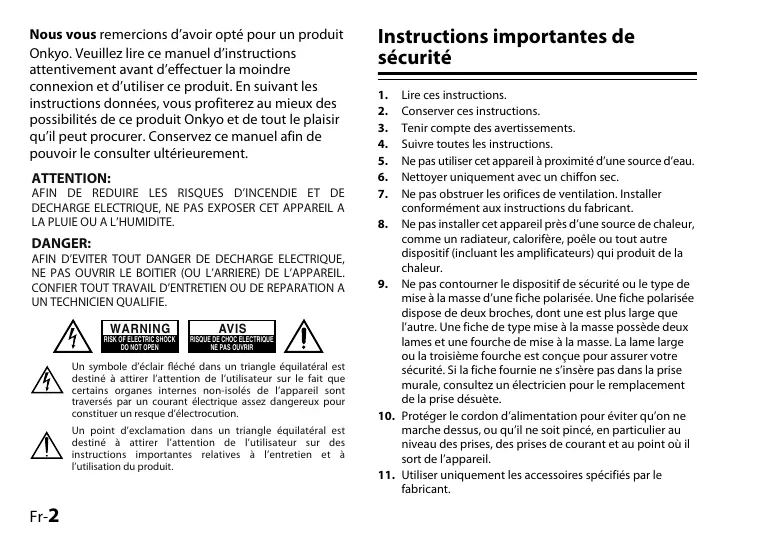

Nous vous remercions d'avoir opté pour un produit Onkyo. Veuillez lire ce manuel d'instructions attentivement avant d'effectuer la moindre connexion et d'utiliser ce produit. En suivant les instructions données, vous profitez au mieux des possibilités de ce produit Onkyo et de tout le plaisir qu'il peut procurer. Conservez ce manuel afin de pouvoir le consulter ultérieurement.

Attention:

AFIN DE REDUIRE LES RISQUES D'INCENDIE ET DE DECHARGE ELECTRIQUE, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L'HUMIDITE.

DANGER:

AFIN D'EVITER TOUT DANGER DE DECHARGE ELECTRIQUE, NE PAS OUVrir LE BOITIER (OU L'ARRIÈRE) DE L'APPAREL. CONFIER TOUT TRAVAIL D'ENTRETIEN OU DE REPARATION A UN TECHNIQUIN QUALIFIE.

Un symbole d'éclair fléché dans un triangle équilatéral est destiné à attirer l'attention de l'utilisateur sur le fait que certains organes internes non-isolés de l'appareil sont traversés par un courant électrique assez dangereux pour constituer un risque d'électrocution.

Un point d'exclamation des instructions importantes relatives à l'entretien et à l'utilisation du produit.

Instructions importantes de sécurité

1. Lire ces instructions.
2. Conserver ces instructions.
3. Tenir compte des avertissements.
4. Suivre toutes les instructions.
5. Ne pas utiliser cet appareil à proximité d'une source d'eau.
6. Nettoyer uniquement avec un chiffon sec.
7. Ne pas obstruer les orifices de ventilation. Installer conformément aux instructions du fabricant.
8. Ne pas installer cet appareil près d'une source de chaleur, comme un radiateur, calorifère, poêle ou tout autre dispositif (incluant les amplificateurs) qui produit de la chaleur.
9. Ne pas contourer le dispositif de sécurité ou le type de mise à la masse d'une fiche polarisée. Une fiche polarisée dispose de deux broches, dont une est plus large que l'autre. Une fiche de type mise à la masse possède deux lames et une fourche de mise à la masse. La lame large ou la troisième fourche est conçue pour assurer votre sécurité. Si la fiche fournie ne s'insère pas dans la prise murale, consultez un électricien pour le remplacement de la prise désiquete.
10. Protéger le cordon d'alimentation pour éviter qu'on ne marche dessus, ou qu'il ne soit pinçé, en particulier au niveau des prises, des prises de courant et au point où il sort de l'appareil.
11. Utiliser uniquement les accessoires spécifiés par le fabricant.
12. Debrancher cet apparéil de sa source d'alimentation durant les orages électriques ou lorsqu'il est inutilisé pour de longues périodes.
13. Pour toute réparation, consulter un personnel d'entretien qualifié. Des réparations sont requises lorsque l'appareil a été endommagé d'une façon ou d'une autre, par exemple lorsque le cordon d'alimentation est endommagé, si du liquide a été renversé ou si des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.
14. Dommage exigeant une réparation Débrancher le produit de la prise murale et confier les réparations à un personnel d'entretien qualifié dans les conditions suivantes:

A. Lorsque le cordon d'alimentation ou la prise est endommagé(e), B. Si du liquide a été renversé ou si des objets sont tombés dans le produit, C. Si l'appareil a été exposé à la pluie ou à l'eau, D. Si l'appareil ne fonctionne pas normalement en suivant les instructions de fonctionnement. Ajuster uniquement les commandes qui sont couvertes par les instructions d'utilisation, car le réglage des autres commandes pourrait entraîner des dommages et nécessiter une réparation importante de la part d'un technicien qualifié pour restaurer l'appareil dans ses conditions normales de fonctionnement, E. Si l'appareil est tombé ou endommagé d'une quelconque manière et F. Lorsque l'appareil affiche un changement distinct de performance, cela signifie qu'il doit subir une réparation.

1. Copyright sur les enregistrements - L'enregistrement du matériel sous copyright est illégal sans l'autorisation du détenteur du copyright, sauf en cas d'utilisation personnelle uniquement.
2. Entretien—Essuyez de temps à autre les panneaux avant et latéraux du boîtier à l'aide d'un chiffon doux. Pour les taches résistantes, utilisez un chiffon doux humidifié avec un détergent doux ou une solution douce savonnée. Ensuite, essuyez immédiatement avec un chiffon propre. N'utilisez pas de matières abrasives, de diluants, d'alcool, ou tout autre solvant chimique, car certains de ceux-ci peuvent endommager la finition ou enlever la gravure du panneau.
3. Ne jamais toucher cette unité avec les mains humides—Ne maniez pas l'appareil ni le cordon d'alimentation lorsque vos mains sont humides ou moites. Si de l'eau ou tout autre liquide pénètre à l'intérieur de l'appareil, faites-le vérifier par votre revendeur Onkyo.
4. N'utilisez pas d'autre adaptateur secteur, un adaptateur pour véhicule ou un compartiment à piles contenant des piles standard ou rechargeables sous peine d'endommager cet appareil.

Cet appareil numérique de classe B est conforme aux normes canadiennes ICES-003 et RSS-210.

Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences et (2) cet appareil doit accepter toute interférence, notament les interférences qui peuvent affecter son fonctionnement.

Informations concernant l'exposition aux fréquences radio (RF)

La puissance de sortie d'émission par l'appareil sans fil est inférieure à la limite d'exposition aux fréquences radio d'Industry Canada (IC). Utilisez l'appareil sans fil de façon à minimiser les contacts humains lors du fonctionnement normal.

Ce périphérique a également été évalué et démontré conforme aux limites d'exposition aux RF d'IC dans des conditions d'exposition à des appareils mobiles (les antennes se situent à moins de 20 cm du corps d'une personne).

Ce périphérique est homologué pour l'utilisation au Canada. Pour consulter l'entrée correspondant à l'appareil dans la liste d'équipement radio (REL-Radio Equipment List) d'Industry Canada rendez-vous sur:

http://www.ic.gc.ca/app/sitt/reltel/srch/nwRdSrch.do?lang=eng Pour des informations supplémentaires concernant l'exposition aux RF au Canada rendez-vous sur: http://www.ic.gc.ca/eic/site/smt-gst.nsf/eng/sf08792.html

Pour les modèles européens

AT	BE	BG	CY	CZ	DK
EE	FI	FR*	DE	GR	HU
IE	IT	LV	LT	LU	MT
NL	PL	PT	RO	SK	SI
ES	SE	GB	IS	LI	NO
CH

• Utilisation extérieure limitée à la puissance isotrope rayonnée équivalente (PIRE) de 10 mW dans la bande 2454-2483,5 MHz

Autrique	AT	Hollande	NL
Belgique	BE	Pologne	PL
Bulgarie	BG	Portugal	PT
Chypre	CY	Roumanie	RO
RépubliqueTchéque	CZ	Slovaquie	SK
Danemark	DK	Slovénie	SI
Estonie	EE	Espagne	ES
Finlande	FI	Suède	SE
France	FR	Royaume-Uni	GB
Allemagne	DE	Islande	IS
Grèce	GR	Liechtenstein	LI
Hongrie	HU	Norvège	NO
Irlande	IE	Suisse	CH
Italie	IT
Lettonie	LV
Lituanie	LT
Luxembourg	LU
Malte	MT

Consultez la page 6 de la version anglaise du manuel d'instruction pour la déclaration.

Assurez-vous que le carton contient bien les accessoires suivants.

• Adaptateur secteur

Cable AV

Cable RI

• Telecommande

• Lors de l'assemblage du produit en usine, une pile bouton lithium CR2025 est installée dans la télécommande.
• La déclinaison figurant à la fin du nom du produit dans les catalogues et sur l'emballage indique la couleur du produit. Les caractéristiques techniques et le fonctionnement du produit ne changent pas, quelle que soit la couleur du produit.

Pour certains modèles

Avant utilisation, connectez l'adaptateur de prise secteur approprié à l'adaptateur secteur.

Le type d'adaptateur de prise dépend du lieu d'achat.

Remarque

L'adaptateur secteur fourni avec le DS-A5 est conçu exclusively pour une utilisation avec le DS-A5. Ne l'utilise pas avec un autre appareil. De même, ne utilisez aucune autre adaptateur secteur avec le DS-A5. Vous risqueriez d'endommager le DS-A5.

Grâce au DS-A5 Onkyo, vous pouvez facilement diffuser la musique enregistrée sur votre iPod/iPhone/iPad Apple via votre amplificateur Onkyo ou votre ampli tour et profiter d'un son exceptionnel, ainsi que regarder des diaporamas et des vidéos de l'iPod/iPhone/iPad sur leur téléviseur. Grâce à la télécommande fournie, vous pouvez contrôler votre iPod/iPhone/iPad confortablement depuis votre sofa.

Le DS-A5 est équipé de port ETHERNET et du Wi-Fi, vous pouvez ainsi profiter de la musique des bibliothèques musicales des appareils iOS ou iTunes sans fil à l'aide d'AirPlay développé par Apple Inc. Vous pouvez également configurer les réglages sans fil via le partage de connexion Wi-Fi d'iOS 5.

En raccordant le DS-A5 à l'amplificateur Onkyo ou à l'ampli-tuner AV doté d'une prise RI avec un câble RI et un câble audio analogue, vous pouvez commander lecture/pause/avance rapide/retour rapide/précédent/suivant, etc. avec la télécommande fournie avec votre amplificateur ou votre ampli-tuner AV.

Fait pour :

• iPod touch (1ère, 2e, 3e et 4e générations)
• iPod nano (2e, 3e, 4e, 5e et 6e générations) iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPhone
• iPad (3e génération), iPad 2, iPad

Remarque

• Le DS-A5 ne prend pas en charge la sortie vidéo de l'iPod nano de 5e génération.
• Pour utiliser AirPlay, vous aurez besoin d'un des équipements suivants.
• iPod touch, iPhone, iPad avec iOS 4.3.3 ou plus.
• Un ordinateur avec iTunes 10.2.2 (ou plus) installé.

Conseil

• Pour des performances optimales, nous vous recommandons de tout utiliser la dernière version d'iOS et d'iTunes. Veuillez visiter le site Web d'Apple pour plus de détails sur AirPlay ou sur la façon d'obtenir la dernière version de votre logiciel.

Made for

iPhone

iPad

AirPlay, le logo d'AirPlay, iPad, iPhone, iPod, iPod classic, iPod nano, iPod shuffle et iPod touch sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays.

« Made for iPod » « Made for iPhone » et « Made for iPad » signifient qu’un accessoire électronique a été conçu pour se connecter spécifiquement sur un iPod, iPhone ou un iPad, respectivement, et qu’il a été homologué par le développement conformément aux normes de performance d'Apple.

Apple n'est pas responsable de l'utilisation de cet appareil ou de sa conformité avec les normes de sécurité et de réglementation. Veuillez noter que l'utilisation de cet accessoire avec un iPod, un iPhone, ou un iPad peut affecter les performances sans fil.

Le logo Wi-Fi CERTIFIED est une marque de certification de la Wi-Fi Alliance.

Noms des pièces

Bas

① Capteur de télécommande Reçoit les signaux de la télécommande. ② DEL STATUS

S'allume/clignote en fonction de l'état de votre DS-A5. Consultez la page 27 pour toute information complémentaire.

③ Connecteur de la station d'accueil Se connecte à votre iPod/Phone/iPad. Antenne sans fil Antenne servant à la transmission et à la réception des signaux sans fil. ⑤ Prise DC IN 5V 3A Prise permettant le branchement de l'adaptateur secteur fourni.

⑥ Port ETHERNET

Port permettant la connexion au réseau. Vous pouvez le connecter à un routeur ou à un concentrateur.

Prise AUDIO OUT L/R

Prises de sortie audio analogiques.

Prise VIDEO OUT

Prise de sortie audio analogue.

9 Prise RI

Prise servant aux opérations liées avec un amplificateur Onkyo ou un ampli-tuner AV doté d'une prise RI. Un branchement avec uniquement un câble RI ne peut pas effectuer d'opérations liées. Un branchement approprié avec un câble audio analogue est nécessaire.

Prise OPTICAL AUDIO OUT

Prise de sortie audio optique.

1 Commutateur RI MODE

Règle le commutateur RI MODE pour qu'il corresponde à votre amplificateur ou à l'affichage d'entrée de l'ampli-tuner AV (voir ci-dessous).

Amplificateur ou affichage d'entrée de l'ampli-tuner AV

Commutateur RI MODE

Consultez votre amplificateur ou le manuel d'instructions de l'ampli-tuner AV pour toute information complémentaire concernant le changement de l'affichage d'entrée.

Amplificateur ou mode télécommande de l'ampli-tuner AV

Sélectionnez le mode télécommande correspondant pour contrôler votre iPod/iPhone/iPad avec votre amplificateur ou la télécommande de l'ampli-tuner AV.

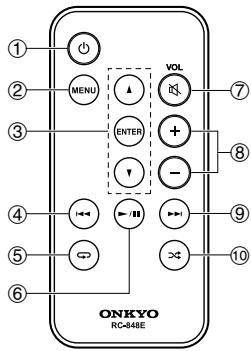

Télécommande

Vous pouvez utiliser les boutons suivants pour commander votre iPod/iPhone/iPad.

① Bouton

Permet de mettre le DS-A5 en marche ou en veille.

② Bouton MENU

Permet de revenir au menu précédent.

③ Boutons △ / ▽ et ENTER

Ces boutons permettent d'accéder aux menus.

④ Bouton

Permet de sélectionner le début du morceau en cours de lecture. Appuyer deux fois sur ce bouton permet de sélectionner le morceau précédent.

Maintenez ce bouton enfoncé pour faire un retour rapide.

Bouton Répartition

Appuyez sur ce bouton à plusieurs reprises pour parcourir les modes de répétition.

⑥ Bouton

Permet de démarrer ou de pauser la lecture.

⑦ Bouton Mise en sourdine

Coupe le son de la sortie audio. Pour réactiver le son, appuyez de nouveau sur ce bouton ou réglez le volume.

Boutons VOL +/−

Ajustez le volume. Les niveaux sonores du DS-A5 et de l'iPod/iPhone/iPad sont liés.

⑨ Bouton▶

Permet de sélectionner la chanson suivante. Maintenez ce bouton enfoncé pour avancer rapidement.

Bouton Aléatoire

Permet d'effectuer une lecture aléatoire.

Remarque

• Le fonctionnement réel peut varier selon votre modèle d'iPod/iPhone/iPad, sa génération, et la version du logiciel.

Certaines des fonctions de l'iPod/iPhone/iPad que vous pourrez commander avec cette télécommande peuvent également être commandées avec la télécommande fournie avec votre amplificateur ou votre ampli-tuner AV.

Consultez le manuel d'utilisation fourni avec votre amplificateur ou votre ampli-tuner AV pour toute information complémentaire.

Pointage de la télécommande

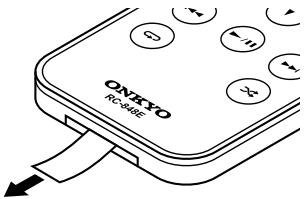

Enlevez l'étiquette de protection de la pile avant utilisation.

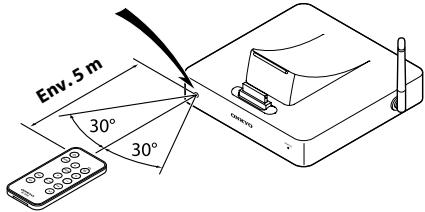

Pointez la télécommande fournie vers le capteur de télécommande de l'DS-A5, comme indiqué.

Capteur de télécommande DS-A5

Remarque

• Il se peut que la télécommande ne fonctionne pas correctement si l'DS-A5 est exposé à une lumière vive (lumière directe du soleil ou éclairage fluorescent). Déplacez-le si nécessaire.
• Si une télécommande du même type est utilisée dans la même pièce ou si l'DS-A5 est installé à proximité d'un appareil utilisant des rayons infrarouges, la télécommande risque de ne pas fonctionner correctement.
• Ne posez rien sur la télécommande (un livre ou un magazine par exemple) : un bouton risquerait d'être maintenu enfoncé, ce qui aurait pour effet d'user prématurément la pile.
• La télécommande risque de ne pas fonctionner correctement si l'DS-A5 est installé dans un meuble doté de portes en verre teinté.
• La télécommande ne fonctionnera pas si un obstacle se trouve entre cette dernière et le capteur infrarouge de l'IDS-A5.

Changement de la pile

La télécommande fournie utilise une pile de type CR2025. Utilisez toujours une pile du même type.

1 Pressez et tirez pour libérer le logement à pile. Le logement à pile peut être retiré en insérant la pointe de l'ongle dans l'ouverture à la base de la télécommande.

2 Faites correspondre la polarité de la pile lithium avec le signe plus (+) indiqué sur le logement à pile. 3 Faites glisser le logement à pile contenant la nouvelle pile dans le compartiment prévu jusqu'à entendre un déclic.

Remarque

• Si la télécommande ne fonctionne pas correctement, essayez de recharger la pile.
• Si vous prévoyez de ne pas utiliser votre télécommande pendant un certain temps, retirez la pile pour éviter tout risque d'endommagement par fuite ou corrosion.
• Une pile usagée doit immédiatement être retirée de la télécommande pour éviter tout risque d'endommagement par fuite ou corrosion.
• Une mauvaise utilisation de piles au lithium peut causer un incendie ou une brûlure chimique. Maintenez-la hors de portée des enfants. Ne pas recharger, démonter, CHAuffer à plus de 100°C ni jeter les piles au feu.

Mise en garde

• Il existe un risque d'explosion si la pile est mal remplacée. Toujours remplacer les piles par des piles identiques ou équivalentes.

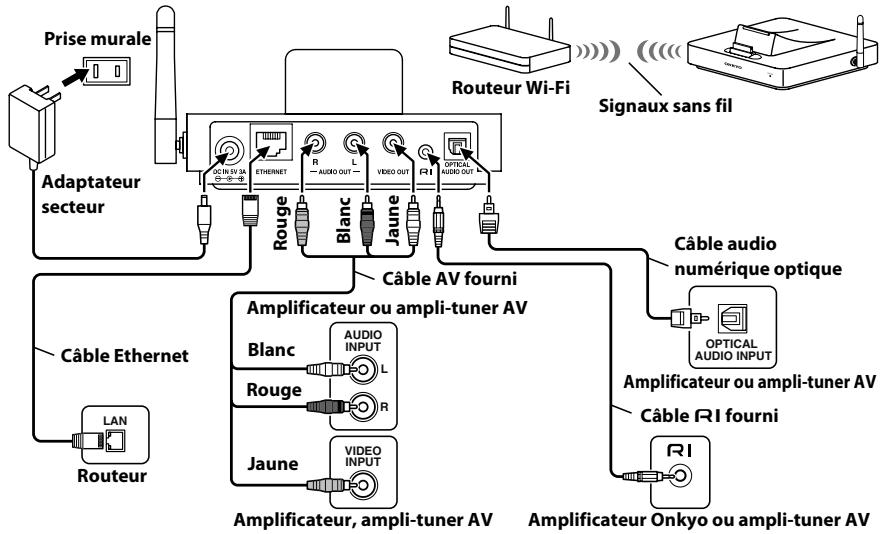

Branchement de l'DS-A5

Branchez le DS-A5 à votre amplificateur Onkyo, ampli-tuner AV, etc. comme indiqué ci-dessous.

1 À l'aide du cable AV fourni, branchez les prises AUDIO OUT G/D du DS-A5 à une entrée audio sur tout amplificateur Onkyo ou tout ampli-tuner AV. Et si votre iPod/Phone/iPad prend en charge une sortie TV, branchez la prise VIDEO OUT du DS-A5 à une entrée-video composite sur tout amplificateur Onkyo, ampli-tuner AV ou téléviseur.

2 À l'aide du câble RI fourni, branchez la prise RI du DS-A5 à une prise RI sur votre amplificateur Onkyo ou votre ampli-tuner AV. 3 Connectez l'adaptateur secteur fourni à la prise DC IN 5V 3A du DS-A5 et branchez l'adaptateur secteur à une prise murale adaptée.

Remarque

• Ne placez pas le DS-A5 sur un appareil qui CHAUFFE ou avec des fentes d'aération sur le dessus, car cela peut créer des interférences avec le refroidissement de l'appareil ou causer une surchauffe du DS-A5. Placez-le à côté de l'appareil, utilisez un meuble, etc.

Mise en garde

• Branchez le câble RI fourni uniquement aux prises RI. Ne branchez pas le casque à la prise RI sous peine d'endommager votre équipement.

Insertion de votre ipod/iphone/ipad dans le ds-a5

Insérez votre iPod/iPhone/iPad dans le DS-A5 comme indiqué ci-dessous.

iPod/iPhone/iPad

Vous pouvez désormais profiter de la musique/vidéo de votre iPod/iPhone/iPad.

Remarque

• Afin d'éviter d'endommager le connecteur de la station d'accueil, ne tordez pas votre iPod/iPhone/iPad lorsque vous l'insérez ou que vous le retirez, et veillez à ne pas heurter votre iPod/iPhone/iPad lorsqu'il est inséré.
• N'utilisez pas votre iPod/iPhone/iPad avec d'autres accessoires, telles que des émetteurs-récepteurs FM et des microphones, car cela pourrait provoquer un dysfonctionnement.

Configuration réseau

Suivez l'une ou l'autre des procédures ci-dessous pour effectuer votre connexion réseau.

Remarque

• Pour utiliser cette fonction, il est nécessaire d'avoir au minimum la version 5 d'iOS sur les apparéils suivants.
• iPod touch (3e et 4e générations)
• iPhone 4S, iPhone 4, iPhone 3GS
• iPad (3e génération), iPad 2, iPad

1 Confirmez que la DEL s'allume en vert.

Si la DEL s'allume en bleu, cela signifie que la connexion au réseau est réussie.

Remarque

• Si le câble Ethernet est connecté au DS-A5, retirez le câble Ethernet après avoir mis le DS-A5 hors tension, puis le rallumer et effectuer les réglages.

2 Branchez l'appareil iOS connecté au routeur Wi-Fi (point d'accès sans fil) au DS-A5.

3 Pressez le bouton ENTER sur la télécommande pendant cinq secondes.

4 Appuyez sur le bouton accepter après qu'un écran de confirmation apparaisse sur votre appareil IOS.

La DEL clignote en bleu.

Les paramètres sans fil du DS-A5 sont les mêmes que ceux de l'appareil iOS. Cela permet une connexion au même point d'accès.

La DEL s'allume en bleu une fois la connexion établie.

Connexion cablée (cable ethernet)

1. Branchez l'DS-A5 à votre routeur avec un câble Ethernet. 2. Mettez le DS-A5 sous tension.

1 Confirmez que la DEL s'allume en vert.

Si la DEL s'allume en bleu, ILA signifie que la connexion au réseau est réussie.

Remarque

• Si le câble Ethernet est connecté au DS-A5, retirez le câble Ethernet après avoir mis le DS-A5 hors tension, puis le rallumer et effectuer les réglages.

2 Presse le bouton ENTER sur la télécommande pendant cinq secondes.

Le DS-A5onne en mode Point d'accès et la connexion sans fil de votre ordinateur s'active grâce au SSID du DS-A5. La DEL clignote en vert.

3 Accédez au menu des réglages WEB ( page 20) de votre ordinateur et effectuez les réglages sans fil.

La DEL s'allume en bleu une fois la connexion établie.

Conseil

• Vous pouvez également afficher le menu des réglages WEB en entrant l'adresse IP « 192.168.1.1 » du DS-A5 dans le champ d'adresse internet du navigateur (URL) via un navigateur Internet tel qu'Internet Explorer®.

Réglages WEB

Les réglages WEB vous permettent de confirmer les informations du DS-AS, pour changer le nom, configurer le réseau et mettre à jour le logiciel. Les réglages WEB peuvent être affichés avec la procédure suivante (exemple avec Safari 5.1).

1. Lancez Safari. 2. Choisissez tous les repères du menu ou marquez le menu pour afficher le repère. 3. Choisissez la liste de collection « Bonjour ». 4. Choisissez le DS-A5 et affichez le menu des réglages WEB.

Remarque

• Il est possible d'effectuer les réglages WEB lorsque la DEL du DS-A5 s'allume en bleu.
• La procédure ci-dessus peut seulement être effectuée sur ordinateur et ne peut pas être effectuée sur iPod touch/iPhone/iPad.
• Il est uniquement possible d'utiliser des caractères alphanumériques pour « Device Name »

Conseil

• Si Safari n'est pas installé sur votre ordinateur, il est disponible sur le site Web d'Apple.

Lecture du contenu via airplay

Suivez la procédure ci-dessous pour dire.

1 Allumez IDS-A5. 2 À partir de l'icône AirPlay d'iTunes ou sur votre iPod touch/iPhone/iPad, sélectionnez « Onkyo DS-A5 » (nom par défaut). 3 Sélectionnez une chanson à lire.

Veille automatique

Le DS-A5 s'éteint en mode veille automatiquement si rien n'est lu pendant plus de 20 minutes. Lorsque l'iPod/iPhone/iPad est connecté, il passe en mode de chargement.

Lorsque la connexion au réseau est terminée, DS-A5onne en mode Réseau prêt.

Fonctions du système

Vous pouvez utiliser les systèmes suivants en raccordant le DS-A5 et l'amplificateur Onkyo ou ampli-tuner AV doté d'une prise RI via un câble RI et un câble audio analogique.

Selon le modèle et la version de votre iPod/iPhone/iPad, certaines opérations connexes pourraient ne pas fonctionner.

Système activé

Lorsque vous allumez votre amplificateur ou votre ampli-tuner AV, le DS-A5 s'allume automatiquement.

Système désactivation

Lorsque vous éteignez votre amplificateur ou votre ampli-tuner AV, le DS-A5 passe automatiquement en mode veille.

Mise en marche automatique

Si vous appuyez sur le bouton de la télécommande alors que votre amplificateur ou votre ampli-tuner AV est en veille, leur amplificateur ou leur ampli-tuner AV s'allume automatiquement et sélectionne votre iPod/iPhone/iPad comme source d'entrée, et leur iPod/iPhone/iPad commence la lecture.

Changement direct

Si vous lancez la lecture de l'iPod/iPhone/iPad alors que vous écoutez une autre source d'entrée, votre amplificateur ou votre ampli-tuner AV sélectionne automatiquement l'entrée à laquelle le DS-A5 est raccordé.

Remarque

• Si vous utilisez votre iPod/iPhone/iPad avec d'autres accessoires, il est possible que la détection de lecture de l'iPod/iPhone/iPad ne fonctionne pas.

Autres opérations de la télécommande

Voupeuz utiliser la télécommande fournie avec tout amplificateur ou tout ampli-tuner AV pour commander les fonctions basiques de l'iPod/iPhone/iPad. La fonctionnalité disponible dépend de tout amplificateur ou de tout ampli-tuner AV. Consultez le manuel d'utilisation fourni avec tout amplificateur ou tout ampli-tuner AV pour toute information complémentaire.

Remarques concernant le fonctionnement

• Si le volume est bas alors que vous le contrôlez avec la télécommande fournie, votre amplificateur ou votre ampli-tuner AV peuvent également régler le volume.
• Si vous ajustez la commande du volume de votre iPod/iPhone/iPad alors qu'il se trouve dans le DS-A5, veillez à ce qu'il ne soit pas régulé trop fort avant de rebrancher votre casque.

Mise à jour du logiciel

Suivez la procédure ci-dessous pour mettre à jour le logiciel du DS-A5.

Remarque

• Ne débranchez et n'éteignez pas l'appareil pendant le processus de mise à jour.
• Le programme et la documentation en ligne l'accompagnant vous sont fournis pour une utilisation à vos propres risques. Onkyo ne peut être tenu pour responsable, et vous n'avez aucune recours relat à des dommages pour quelles réclamation que ce soit, qu'il s'agisse de l'utilisation du programme ou de la documentation en ligne l'accompagnant, quelle que soit l'hypothèse légale, dédictuelle ou contractuelle. Onkyo ne peut en aucune manière être tenu pour responsable envers vous une pierce partie de dommages particuliers, indirects, accessoires ou immateriels, de chaque nature que ce soit, y compris, et sans s'y limiter, la compensation, le remboursement ou des dommages et intérêts sur la base d'une perte de profits, d'une perte de données ou de toute autre raison actuelle ou future.

1. Accédez au menu de mise à jour du logiciel des réglages WEB (→ page 20). 2. Sélectionnez soit « Firmware Update from Internet » soit « Firmware Update from PC »

Mettez à jour le logiciel selon les contenus de l'écran de votre ordinateur.

Le DS-A5 passe en mode veille une fois la mise à jour effectuée.

Lorsque vous continuez à utiliser le DS-A5, appuyez sur le bouton de la télécommande pour le redémarrer.

Consultez le site Web d'Onkyo pour de plus amples détails.

Vous trouverez l'adresse de la page d'accueil au dos de ce manuel.

Rétablissement des réglages par défaut

Vous pouvez rétablir les réglages par défaut du DS-A5.

Effectuez ici lorsque vous désirez rétablir le nom, la valeur du volume et les réglages réseau du DS-A5.

1. Mettez le DS-A5 sous tension. 2. Pressez le bouton Repétition sur la télécommande pendant 10 secondes.

La DEL clignote en bleu et en vert alternativement et le DS-A5 est en mode réglage par défaut.

Pressez le bouton de mise en sourdine sur la télécommande pendant deux secondes.

Le DS-A5 passe en mode veille et la DEL s'éteint. Les réglages par défaut sont rétablis.

Remarque

• À moins que le bouton de mise en sourdine ne soit pressé au cours des 30 secondes après que la DEL ait clignoté alternatively en bleu et en vert, le mode de réglage par défaut prend fin.

Pas de son ou de vidéo

Assurez-vous que votre iPod/iPhone/iPad est correctement connecté. - S'il n'y a aucune vidéo, assurez-vous que votre iPod/iPhone/iPad prend en charge une sortie TV. Assurez-vous que votre iPod/iPhone est en lecture. Assurez-vous que votre amplificateur ou votre ampli-tuner AV est sous tension, que l'entrée à laquelle le DS-A5 est branché est bien sélectionnée, et que la commande de volume n'est pas réglée au minimum. Assurez-vous que toutes les fiches sont entièrement enfoncées. Assurez-vous que le DS-A5 est connecté aux bonnes prises d'entrée de votre amplificateur ou de toute ampli-tuner AV. S'il n'y a pas de vidéo, vérifiez vos connexions vidéo. Ne branchez pas le DS-A5 à une prise de votre amplificateur ou de votre ampli-tuner AV étiquetée OUT. - Vérifiez que l'adaptateur secteur est correctement raccordé au DS-A5 ainsi qu'à une prise murale adaptée. - Essayez de réinitialiser votre iPod/iPhone/iPad.

La télécommande ne fonctionne pas

Assurez-vous que votre iPod/iPhone/iPad est installé correctement dans le connecteur de la station d'accueil. Si votre iPod/iPhone/iPad se trouve dans un étui, il est possible qu'il ne fonctionne pas correctement, aussi retirez toujours l'étui avant d'insérer votre iPod/iPhone/iPad dans le DS-A5. - Notre iPod/iPhone/iPad ne peut pas être commandé quand il affiche le logo Apple. - Si la télécommande de votre amplificateur ou de votre ampli-tuner AV dispose de boutons de mode télécommande, veillez à sélectionner le mode de télécommande approprié. - Si vous utilisez la télécommande fournie avec votre amplificateur ou toute ampli-tuner AV, assurez-vous de la pointer vers tout amplificateur ou tout ampli-tuner AV lorsque vous souhaitez commander leur iPod/iPhone/iPad. - Vérifiez le réglage du commutateur RI MODE du DS-A5. - Essayez de réinitialiser votre iPod/iPhone/iPad.

Connexion au wi-fi impossible (réseau local sans fil)

Assurez-vous que votre routeur Wi-Fi prend en charge les caractéristiques suivantes:

• IEEE 802,11b ou 802,11g standard.
• (États-Unis) Bande de canaux de 1-11 canaux.
• (Autres) Bande de canaux de 1-13 canaux.

La lecture du son est interrompue et la communication ne fonctionne pas

Lorsque d'autres périphériques LAN sans fil sont utilisés à proximité du DS-A5, il est possible que plusieurs problèmes, tels qu'une interruption de la lecture ou de la communication, surviennent.

Vous pouvez éviter ces problèmes en modifiant le canal de votre routeur Wi-Fi.

Pour les instructions relatives à la modification des canaux, consultez le manuel fourni avec votre routeur Wi-Fi.

Le tableau suivant décrit l'état du DS-A5.

DEL d'ÉTAT	Couleur de la DEL	État
Off	—	Veille
Éclairage solide	Orange	L'IPod/iPhone/iPad charge, ou le Réseau est prét.
	Bleu (connecté au réseau)	L'audio et la video ne peuvent être restitués depuis l'appareil connecté au connecteur de la station d'accueil ou avec AirPlay.
	Vert (pas connecté au réseau)	L'audio et la video ne peuvent être restitués depuis l'appareil connecté au connecteur de la station d'accueil.
Clignotement	Bleu (connecté au réseau)	Mise en route
	Vert (pas connecté au réseau)	DS-A5 démarre une fois la DEL allumée.
	Bleu	Effectue le partage de connexion Wi-Fi
	Vert	En mode Point d'accès
Clignotement plus lent	Bleu (connecté au réseau)	Sourdine
	Vert (pas connecté au réseau)	Pression du bouton de mise en sourdine sur la télécommande ou ajustement du volume des sorties audio.
Clignotement rapide	Bleu	Mise à jour du logiciel
Clignotement alterné	Bleu et Vert	En mode régles par défaut
	Bleu et Orange	La connexion réseau connait un problème.
	Bleu, Vert et Orange	Le problème est survenu lors de la mise à jour du logiciel.

Caractéristiques techniques

\section*{Caractéristiques :}

5Vc. c,3A

Consummation :

18W

Consommation en veille :

0,5 W (adaptateur secteur inclus)

(Réseau prêt) 4 W (adaptateur secteur inclus)

Réseau : (Wi-Fi) Norme IEEE 802.11b/g

(Ethernet) 100 Mbps

Prises : Sortie de ligne audio G/D, sortie vidéo composite, sortie audio numérique optique, port ETHERNET, prise RI, prise DC IN 5V 3A

Commutateur RI MODE :

TAPE/DOCK

Les caractéristiques techniques et les fonctionnalités de cet appareil sont susceptibles d'être modifiées sans préavis.
