DS-A2 - Station d'accueil ONKYO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil pour iPod
Marque	ONKYO
Modèle	DS-A2
Dimensions (L × H × P)	112 × 60 × 112 mm
Poids	230 g
Alimentation	Adaptateur secteur (12 V DC)
Consommation (iPod non inséré)	0,9 W (modèle Amérique du Nord) / 1,1 W (autres modèles)
Connecteurs	VIDEO OUT, AUDIO OUT L/R, prise RI
Fonctions principales	Lecture musique iPod, affichage OSD sur téléviseur, pilotage à distance, recharge batterie iPod, compatibilité RI (Remote Interactive)
Compatibilité iPod	iPod photo, mini, nano, 3e, 4e, 5e génération avec connecteur dock
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; taches rebelles avec chiffon légèrement humide et détergent doux
Sécurité	Ne pas utiliser près d'eau, éviter sources de chaleur, ne pas obstruer les orifices d'aération
Pièces détachées et réparabilité	Faire appel à un technicien qualifié pour toute réparation ; utilisation exclusive d'accessoires préconisés par le fabricant
Informations générales	Notice d'utilisation en français, 33 pages, comprend précautions, schémas de connexion, dépannage

FOIRE AUX QUESTIONS - DS-A2 ONKYO

Pourquoi n'y a-t-il aucun son provenant de mon iPod ?

Vérifiez que l'iPod est en mode lecture et bien inséré dans le dock. Assurez-vous que l'ampli est allumé, que la source correcte est sélectionnée et que le volume n'est pas au minimum. Vérifiez également les connexions des câbles audio et l'alimentation.

La télécommande fournie ne contrôle pas l'iPod, que faire ?

Orientez la télécommande vers le RI Dock et retirez tout obstacle. Vérifiez que la pile (CR 2025) est correctement installée et pas usée. Assurez-vous que l'iPod est bien inséré et que le mode OSD est réglé correctement.

Comment puis-je afficher la musique de mon iPod sur le téléviseur ?

Activez le mode OSD en appuyant sur le bouton MODE de la télécommande. L'affichage à l'écran vous permet de naviguer dans les listes de lecture, artistes, albums, etc. Connectez le câble vidéo du dock à l'entrée vidéo de l'ampli ou du téléviseur.

Quels modèles d'iPod sont compatibles avec le DS-A2 ?

Le DS-A2 est compatible avec les iPod dotés d'un connecteur dock : iPod photo, mini, nano, 3e, 4e et 5e génération. Mettez à jour votre iPod avec la dernière version du système avant utilisation.

Comment recharger la batterie de mon iPod avec le dock ?

Insérez votre iPod dans le RI Dock et branchez l'adaptateur secteur à une prise murale. La batterie se recharge automatiquement tant que le dock est alimenté.

La télécommande de mon ampli Onkyo ne commande pas l'iPod, pourquoi ?

Vérifiez que le sélecteur RI MODE sur le dock est réglé sur TAPE, MD, CDR ou HDD selon l'entrée utilisée. Assurez-vous que les câbles RI et audio sont connectés. Utilisez la télécommande de l'ampli en pointant vers l'ampli.

Que faire si l'affichage vidéo ne s'affiche pas sur le téléviseur ?

Activez le mode OSD (On). Pour les iPod de 3e génération, réglez le mode avant d'insérer l'iPod. Vérifiez le système TV (PAL/NTSC) en maintenant le bouton SETUP enfoncé et en appuyant sur VOLUME +/-.

Comment régler l'adresse ID de la télécommande ?

Maintenez le bouton SETUP enfoncé et appuyez sur PLAYLIST ▲ pour ID 1, ALBUM ▲ pour ID 2, PLAYLIST ▼ pour ID 3 ou ALBUM ▼ pour ID 4 pendant plus de 3 secondes. L'adresse doit correspondre à celle de l'ampli.

Puis-je utiliser la fonction 'Alarme' de mon iPod avec le dock ?

Oui, si vous utilisez un iPod autre que la 3e génération. Réglez le mode OSD sur Off, puis paramétrez l'alarme sur l'iPod. Le dock doit être connecté à l'ampli avec les câbles RI et audio.

Quelles sont les précautions de sécurité importantes ?

N'utilisez pas l'appareil près de l'eau, ne bloquez pas les orifices d'aération, débranchez-le en cas d'orage ou de non-utilisation prolongée. Faites appel à un technicien qualifié en cas de dommage.

MODE D'EMPLOI DS-A2 ONKYO

Manuel d'instructions

Nous vous remercions d'avoir opté pour un produit Onkyo. Veuillez lire ce manuel d'instructions attentivement avant d'effectuer la moindre connexion et d'utiliser ce produit. En suivant les instructions données, vous profitez au maximum des possibilités de ce produit Onkyo et de tout le plaisir qu'il peut procurer. Conservez ce manuel afin de pouvoir le consulter ultérieurement.

Remarques importantes pour votre

sécurités Fr-2

En cas de problème.... Fr-14

Solutions des problèmes...... Es-14

Fiche technique Fr-15

1. Un symbole d'éclair fléché le fait que certains organes internes non-isolés de l'appareil sont traversés par un courant électrique assez dangereux pour constituer un risque d'électrocution.

Un point d'exclamation des instructions importantes relatives à l'entretien et à l'utilisation du produit.

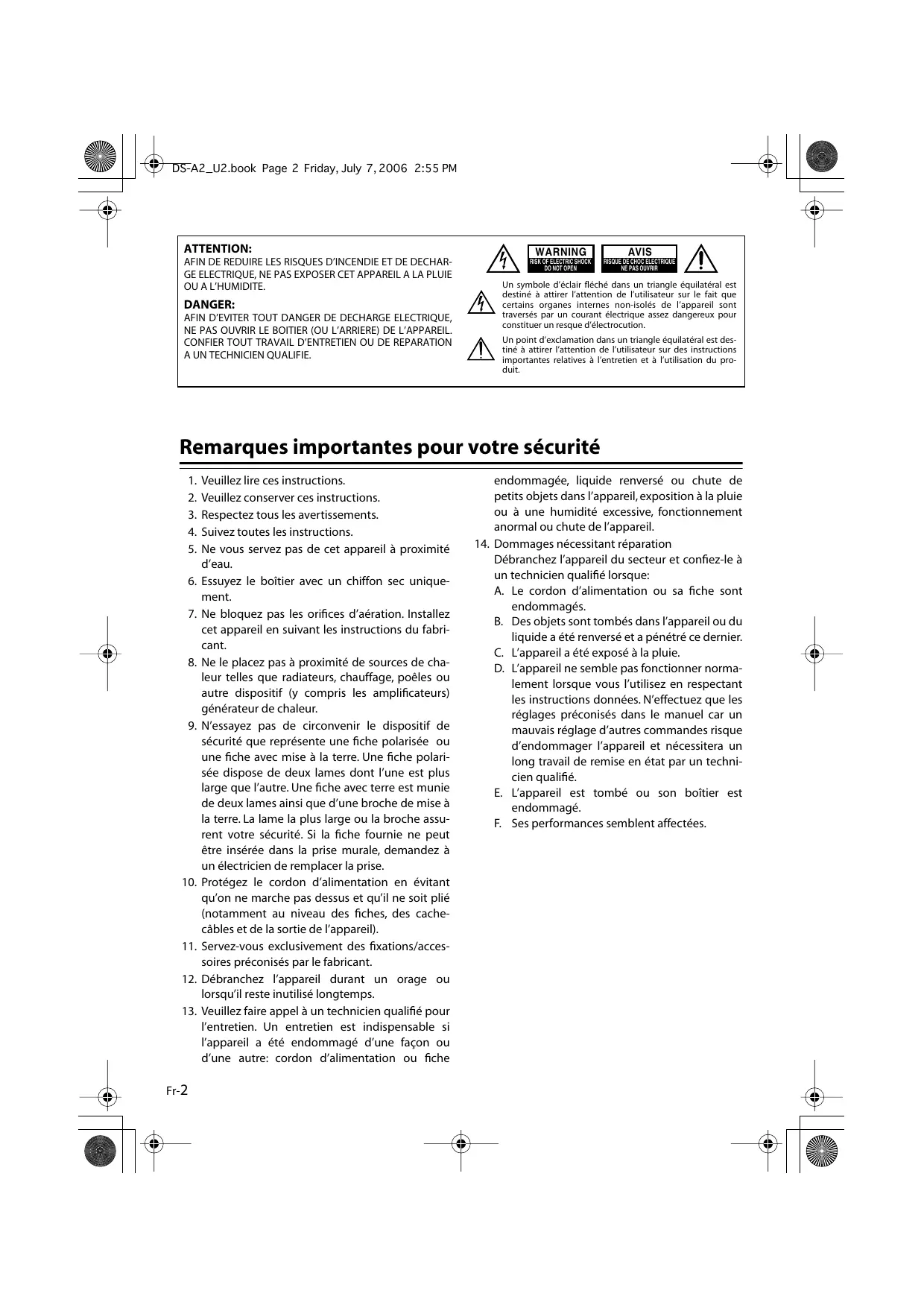

Remarques importantes pour votre sécurité

1. Veuillez conserver ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. Ne vous servez pas de cet appareil à proximité d'eau.
6. Essuyez le boîtier avec un chiffon sec uniquement.
7. Ne bloquez pas les orifices d'aération. Installez cet appareil en suivant les instructions du fabricant.
8. Ne le placez pas à proximité de sources de chaleur telles que radiateurs, chauffage, poêles ou autre dispositif (y compris les amplificateurs) générateur de chaleur.
9. N'essayez pas de circonvenir le dispositif de sécurité que représentent une fiche polarisée ou une fiche avec mise à la terre. Une fiche polarisée dispose de deux lames dont l'une est plus large que l'autre. Une fiche avec terre est munie de deux lames ainsi que d'une broche de mise à la terre. La lame la plus large ou la broche assurent votre sécurité. Si la fiche fournie ne peut être insérée dans la prise murale, demandez à un électricien de remplacer la prise.
10. Protégez le cordon d'alimentation en évitant qu'on ne marche dessus et qu'il ne soit piétiné (notamment au niveau des fiches, des cachecâbles et de la sortie de l'appareil).
11. Servez-vous exclusivement des fixations/accessoires préconisés par le fabricant.
12. Débranche l'appareil durant un orage ou lorsqu'il reste inutilisé longtemps.
13. Veuillez faire appel à un technicien qualifié pour l'entretien. Un entretien est indispensable si l'appareil a été endommagé d'une façon ou d'une autre: cordon d'alimentation ou fiche

endommagé, liquide renversé ou chute de petits objets dans l'appareil, exposition à la pluie ou à une humidité excessive, fonctionnement anormal ou chute de l'appareil.

1. Dommages nécessitant réparation

Débranche l'appareil du secteur et confiez-le à un technicien qualifié lorsque :

A. Le cordon d'alimentation ou sa fiche sont endommagés. B. Des objets sont tombés dans l'appareil ou du liquide a été renversé et a pénétré ce dernier. C. L'appareil a été exposé à la pluie. D. L'appareil ne semble pas fonctionner normalement lorsque vous l'utilisez en respectant les instructions données. N'effectuez que les réglages préconisés dans le manuel car un mauvais réglage d'autres commandes risque d'endommager l'appareil et nécessitera un long travail de remise en état par un technicien qualifié. E. L'appareil est tombé ou son boîtier est endommagé. F. Ses performances semblent affectées.

Précautions

1. Enregistrement et droits d'auteur—Outre pour l'utilisation privée, tout enregistrement d'œuvres protégées par des droits d'auteur est interdit sans l'accord préalable du détenteur de ces droits.
2. Entretien—Essuyez régulièrement le boîtier de l'appareil avec un chiffon doux et sec. Vous pouvez éliminer les taches rebelles avec un chiffon légèrement imbibé d'eau et de détergent doux. Essuyez ensuite l'appareil avec un chiffon propre et sec. N'utilisez jamais de chiffons rêches, de dissolvant, d'alcool ou d'autres solvants chimiques car ceux-ci pourraient endommager la finition ou faire disparaître la sénigraphie du boîtier.
3. Ne touchez jamais cet appareil avec des mains mouillées. — Ne manipulez jamais cet appareil ou son cordon d'alimentation avec des mains mouillées ou humides. Si de l'eau ou tout autre liquide pénètre à l'intérieur de l'appareil, faites-le vérifier par votre revendeur Onkyo.

Modèle canadien

REMARQUE: CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA NORME NMB-003 DU CANADA.

Sur les modèles dont la fiche est polarisée :

ATTENTION: POURÉVITER LESCHOCS ÉLECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRESE ET POUSSER JUSQU'AU FOND.

Modèles pour l'europe

Déclaration de Conformité

Nous, ONKYO EUROPE ELECTRONICS GmbH, LIEGNITZERSTRASSE 6, 82194 GROEBENZELL, ALLEMAGNE

garantissons que le produit ONKYO décrit dans ce manuel est conforme aux normes techniques : EN60065, EN55013, EN55020 et EN61000-3-2, -3-3.

Remarques importantes pour votre sécurité… 2 Précautions 3 Prise en main 4 À propos du RI Dock. 4 Fonctions 4 Contenu de l'emballage 4 iPods compatibles. 4 Tour d'horizon du RI Dock 5 Télécommande 6 Schémas de connexions du RI Dock. 8

Utiliser le RI Dock 9 Régler le mode OSD 9 Piloter l'iPod sans l'OSD 9 Piloter l'iPod avec l'OSD 9 Réglages d'affichage du téléviseur 11 Régler le système du téléviseur 11 Autres fonctions 11 Régler l'adresse ID de la télécommande 12 Utiliser la télécommande de l'ampli 13

En cas de problème 14. Fiche technique. 15

Pour certains modèles

Avant toute utilisation, branchez l'adaptateur de prise adéquat à l'adaptateur secteur.

L'adaptateur de prise varie selon le lieu d'acquisition.

Fr-3

Prise en main

Le RI Dock Onkyo vous permet d'écouter facilement la musique de votre iPod Apple avec votre chaîne audio Onkyo afin de bénéficier d'une sonorité extraordinaire et de visionner les diaporamas et les vidéos de votre iPod sur votre téléviseur. L'affichage à l'écran (OSD) vous permet de visualiser, de naviguer et de sélectionner vos listes de l'iPod (listes de lecture, artistes, albums, morceaux, genres, composites) sur votre téléviseur.

La télécommande fournie vous permet en outre de piloter l'iPod de votre canapé. Vous pouvez même utiliser la télécommande de l'ampli Onkyo pour actionner votre iPod.

RI ("Remote Interactive") est un système de commande exclusif d'Onkyo grâce auquel tous les composants audio Onkyo compatibles RI peuvent être activés ou coupés simultanément; l'ampli est automatiquement activé et sélectionne la source d'entrée adéquate lorsque vous lancez la lecture sur l'un des composants sources. Il vous permet aussi de piloter l'iPod avec la télécommande de votre ampli.

Dans ce manuel, le dock DS-A2 Remote Interactive est appelé "RI Dock".

Fonctions

• Écoutez la musique de votre iPod en bénéficiant du son exceptionnel de votre chaîne audio Onkyo. Affichez, naviguez et sélectionnez les listes des de l'iPod (listes de lecture, artistes, albums, morceaux, genres, compositeurs) sur votre téléviseur. Pilotez l'iPod depuis votre canapé avec la télécommande fournie.
• Regardez les vidéos et diaporamas de l'iPod sur votre téléviseur
• Compatible avec tous les iPods dotés d'un connecteur pour dock, y compris l'iPod mini, l'iPod photo et l'iPod nano. Recharge la batterie de l'iPod pendant que vous écoutez la musique.

Pour en savoir plus sur le Rl Dock, veuillez consulter le site internet Onkyo: www.onkyo.com

Contenu de l'emballage

Vérifiez si vous avez bien reçu les éléments suivants:

• Dock Remote Interactive DS-A2 - Adaptateur

Cable AV

- Telecommande

Cable RI - Pile bouton (CR 2025) - Manuel d'instructions

Conçu pour :

• iPod photo (système 1.2.1 ou ultérieur)
• iPod mini (système 1.4.1 ou ultérieur)
• iPod nano (système 1.1.1 ou ultérieur)
• iPod de 5ème génération avec vidéo (système 1.1.1 ou ultérieur)
• iPod de 4ème génération avec molette tactile (système 3.1.1 ou ultérieur)
• iPod de 3ème génération avec molette tactile et boutons

(système 2.3 ou ultérieur)

Remarque:

• Avant d'utiliser le RI Dock, mettez votre iPod à jour avec la dernière version du système, disponible sur le site internet d'Apple : www.apple.com

Prise en main—suite

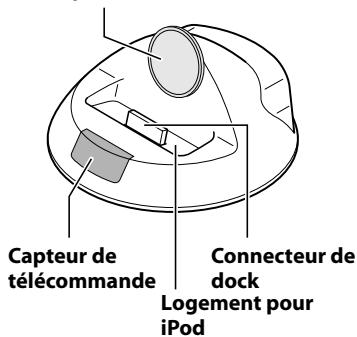

Tour d'horizon du RI dock

Adaptateur de l'iPod

Sélecteur RI MODE

A régler en fonction de l'affichage d'entrée de l'ampli (voyez ci-dessous).

TAPE

CDR

Affichage de source d'entrée de l'ampli

Voyez le manuel d'instructions de votre ampli pour savoir comment changer l'affichage d'entrée. Sur certains amplis, vous pouvez maintenir le bouton [TAPE] enfoncé pour faire passer la source d'entrée de TAPE à MD ou CDR.

Mode de la télécommande de l'ampli

Pour piloter l'iPod avec la télécommande de votre ampli, sélectionnez le mode de télécommande correspondant.

Régler l'adaptateur de l'ipod

L'adaptateur pour iPod doit être réglé en fonction du modèle de votre iPod. Insérez votre iPod dans le Dock. S'il y a un espace entre l'iPod et l'adaptateur, tournez l'adaptateur dans le sens inverse des aiguilles d'une montre pour fermer l'espace. Tournez l'adaptateur vers la gauche pour l'avancer et vers la droite pour le reculer.

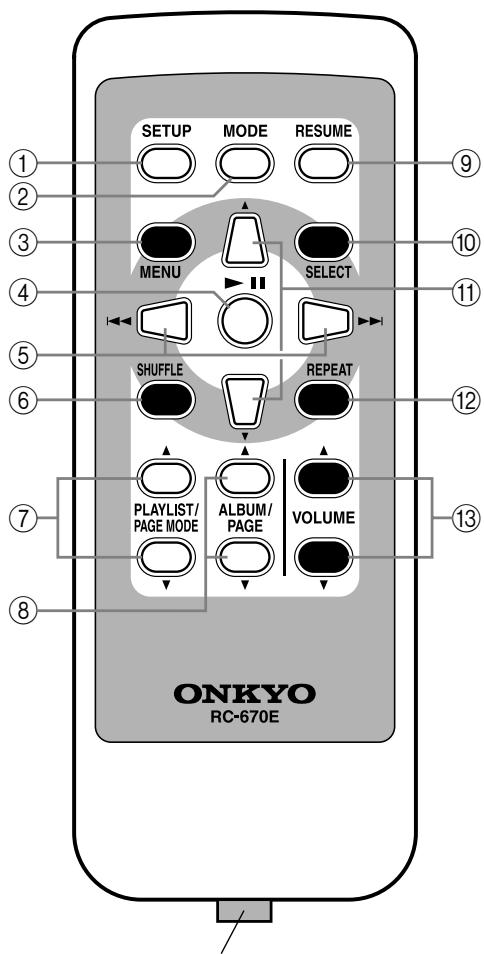

Télécommande

Retirez le film en plastique avant d'utiliser la télécommande.

Bouton SETUP

Il permet de déterminer le système TV (PAL/NTSC) et l'adresse ID de la télécommande.

② Bouton MODE

Active/coupe le mode OSD.

③ Bouton MENU

Sélectionne le menu précédent de l'affichage à l'écran et de l'iPod.

④ Bouton de lecture/pause [▶/■]

Lance ou interrompt la lecture du morceau sélectionné.

⑤ Boutons [I←/][→] (précédent/suivant) Le bouton [I←] sélectionne la plage précédente. Pendant la lecture, ce bouton permet de retourner au début de la plage en cours. Le bouton [→] sélectionne la plage suivante.

Pour reculer, maintenez le bouton [▶] (précédent) enfoncé. Maintenez [▶] (suivant) enfoncé pour une avance rapide.

⑥ Bouton SHUFFLE Permet de régler la lecture Aléatoire sur Morceaux, Albums ou Non. ⑦ Boutons PLAYLIST/PAGE MODE [▲]/[▼] Sélectionnent les modes de page. Pendant la lecture ou si le mode OSD est coupé, ils sélectionnent les listes de lecture. ⑧ Boutons ALBUM/PAGE [▲]/[▼]

Permettent de naviguer dans les listes (listes de lecture, artistes, albums, morceaux, genres, compositeurs) affichées sur le téléviseur. Pendant la lecture ou si le mode OSD est coupé, ils selectionnent les listes de lecture.

⑨ Bouton RESUME

Relance la lecture. Il n'a pas de fonction quand le mode OSD est coupé.

Bouton SELECT

Sélectionne les morceaux et menus sur l'affichage à l'écran et sur l'iPod.

Boutons [▲]/[▼] (haut/bas)

Permettent de naviguer dans les morceaux et menus sur l'affichage à l'écran et sur l'iPod.

Bouton REPEAT

Règle la fonction "Répéter" sur Un, Tous ou Non.

Boutons VOLUME [▲]/[▼]

Réglent le volume sur l'ampli ou de l'amplificateur AV Onkyo. Ils ne changent pas le réglage de volume de l'iPod.

Prise en main—suite

Remplacer la pile

Utilisez exclusivement une pile de même type (CR 2025).

1. Pour ouvrir le compartiment à pile, appuyez sur le petit renfort et faites glisser le couvercle.

1. Tout en appuyant sur l'onglet comme indiqué, faites glisser l'ancienne pile pour l'extraire.

Insérez la nouvelle pile en la faisant glisser dans le compartiment et en orientant la face positive vers le haut.

1. Fermez le couvercle en le faisant glisser.

Remarques:

• Si la télécommande ne fonctionne plus correctement, remplacez la pile.
• Si vous ne comptez pas utiliser la télécommande pendant une période prolongée, retirez la pile pour éviter tout endommagement causé par une fuite ou de la corrosion.
• Si la pile est usée, retirez-la immédiatement pour éviter tout endommagement causé par une fuite ou de la corrosion.

Prudence: Si vous remplacez mal la pile, il y a risque d'explosion. Utilisez exclusivement une pile de même type ou son équivalent.

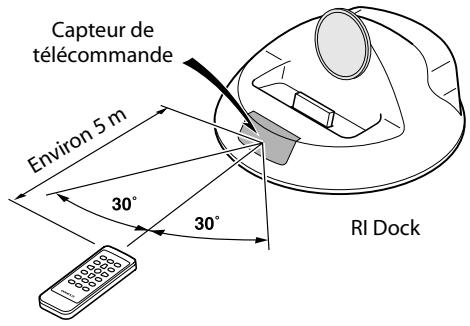

Orienter la télécommande

Quand vous utilisez la télécommande, orientez-la vers le capteur de télécommande du RI Dock, comme illustré ci-dessous.

Remarques:

• Si le RI Dock se trouve sur un autre appareil, le signal de la télécommande peut être masqué, ce qui risque d'entraver le contrôle à distance.
• Si le RI Dock est exposé à une forte source d'éclairage ou aux rayons du soleil, il pourrait ne pas capter le signal de la télécommande. Tenez-en compte lors de l'installation de l'ordinateur. L'utilisation d'une autre télécommande du même type dans la même pièce ou la présence d'un appareil émettant des rayons infrarouge à proximité du RI Dock peut provoquer des interférences.
• Ne posez jamais d'objet (livres, magazines etc.) sur la télécommande car cela risquerait de maintenir un bouton enfoncé et d'user les piles.
• Si vous placez le RI Dock dans un meuble muni d'une porte en verre fumé, l'appareil pourrait ne pas capter le signal de la télécommande. Tenez-en compte lors de l'installation de l'appareil.
• Si un obstacle se trouve entre le RI Dock et la télécommande, l'appareil ne captera pas les signaux de la télécommande.

Prise en main—suite

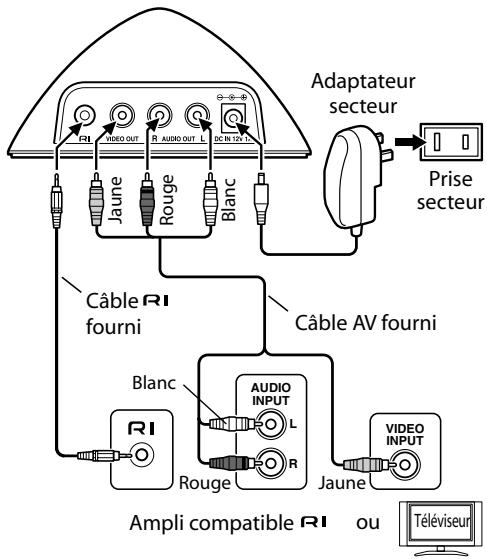

Schémas de connections du RI dock

Selon l'ampli Onkyo que vous utilisez, CHOISEZ la methode de connexion A ou B.

A: Branchez les prises AUDIO OUT L/R du RI Dock et la prise VIDEO OUT à une entrée compatible RI Dock de votre ampli Onkyo. (Vous devrez peut-être régler l'assignation des entrées sur "HDD" ou "DOCK"). B: Reliez les prises AUDIO OUT L/R du RI Dock aux prises TAPE (MD, CDR) IN de l'ampli Onkyo. Reliez la prise VIDEO OUT du RI Dock directement au téléviseur.

Pour en savoir plus, voyez le mode d'emploi de l'ampli.

1. Utilisez le cable AV pour brancher les prises AUDIO OUT L/R du RI Dock à une entrée audio déequate de l'ampli. Branchez ensuite la prise VIDEO OUT du RI Dock à une entrée video de l'ampli-tuner AV Onkyo ou du téléviseur. L'entrée varie en fonction du type d'ampli Onkyo. Pour en savoir plus, voyez le manuel d'instructions de l'ampli.
2. Branchez la prise RI du RI Dock à la prise RI d'un des composants Onkyo du système avec le câble RI.
3. Branchez l'adaptateur secteur à la prise DC IN du RI Dock.

Remarque: Quand l'adaptateur secteur est débranché ou déconnecté du RI Dock, le RI Dock ne produit ni son ni vidéo, les fonctions RI ne sont pas disponibles et la batterie de l'iPod n'est pas chargée.

Prudence: Branchez le câble RF fourni aux prises RF exclusivement. Ne branchez pas de casque à la prise RF car cela endommagerait votre installation.

Si, après avoir branché les prises AUDIO OUT L/R du RI Dock aux prises TAPE (MD, CDR) IN de votre ampli, vous souhaitez également brancher la prise VIDEO OUT du RI Dock à l'ampli

Branchez la prise VIDEO OUT du RI Dock à une entrée vidéo libre de votre ampli.

Pour regarder un diaporama ou une video de l'iPod, Sélectionnez d'abord la source d'entrée video où la source d'entrée TAPE (MD, CDR). L'ampli-tuner AV produit les données audio arrivant à la prise TAPE (MD, CDR) et, comme la source video ne change pas quand vous sélectionnez la source audio TAPE, l'ampli-tuner continue à produire les données de la source video. Si vous avez déjà branché un composant à l'entrée TAPE ou à l'entrée compatible RI Dock de l'ampli

Branchez le RI Dock à une prise AV disponible de l'ampli et sélectionnez la source manuellement.

Régler le mode OSD

Réglez le mode OSD (affichage à l'écran) avant d'utiliser le RI Dock.

1. Branchez l'adaptateur secteur.
2. Mettez le téléviseur et l'ampli sous tension et sélectionnez les sources adéquates.
3. Insérez votre iPod dans le RI Dock.

iPod de 3ème génération : Avant d'insérer un iPod de 3ème génération, réglez le mode OSD comme expliqué à l'étape 4.

1. Utilisez le bouton [MODE] de la télécommande pour régler le mode OSD.

On: Les listes (listes de lecture, artistes, albums, morceaux, genres, compositeurs) sont affichées sur le téléviseur et vous permettent de naviguer et de sélectionner votre musique à l'écran de votre téléviseur. Tant que ce mode est sélectionné, votre iPod affiche le logo Onkyo.

Off: Rien n'est affiché sur le téléviseur. Pour naviguer et sélectionner votre musique, utilisez l'écran de l'iPod.

Remarques:

• Pour éviter d'endommager le connecteur de dock, ne tournez pas l'iPod lors de son insertion ou de son extraction et veillez à ne pas renverser le RI Dock quand l'iPod s'y trouve.
• N'utilisez pas le RI Dock avec d'autres accessoires pour iPod tels que transmetteurs FM et microphones car cela risquerait d'entraîner des dysfonctionnements.
• Vous ne pouvez pas changer le mode OSD pendant que vous visionnez un diaporama ou une catégorie de l'iPod.

Piloter l'ipod sans l'osd

Pour piloter l'iPod sans l'affichage à l'écran (OSD), réglez le mode OSD sur "Off" et servez-vous de la télécommande (voyez page 6).

Piloter l'ipod avec l'osd

Quand le mode OSD est activé ("On") et l'iPod est inséré dans le Rl Dock, les listes (listes de lecture, artistes, albums, morceaux, genres, compositeurs) sont affichées sur le téléviseur.

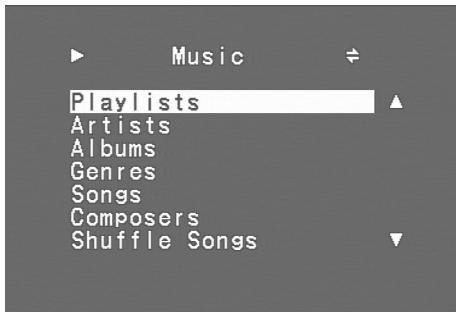

Lecture de morceaux

1. Utilisez les boutons haut/bas [] / [] pour sélectionner les Playlists, Artists, Albums, Genres, Songs ou Composers puis appuyez sur le bouton [SELECT].

Menu principal

1. Utilisez les boutons haut/bas [ ] / [ ] et le bouton [SELECT] pour sélectionner un morceau puis appuyez sur le bouton de lecture/pause [ ] / [ ] pour lancer la lecture. Durant la sélection de morceaux, utilisez le bouton [MENU] pour revenir au menu précédent.

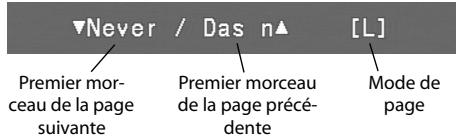

Utiliser les modes de page

Les modes de page vous permettent de localiser rapidement vos morceaux favoris avec des listes de morceaux, d'artistes etc. fort longues. Il y a quatre modes de page : L, M, S et P. Ces lettres signifient "Large", "Medium", "Small" et "Page". En mode P, vous faites défiler la liste consécutivement. Les modes S, M et L permettent de faire défiler la liste par pas de plus en plus grands.

1. Utilisez les boutons PAGE MODE haut/bas [] / [] pour sélectionner un mode de page.

Selon la longueur de la liste, il peut être impossible de changer le mode de page.

1. Utilisez les boutons PAGE haut/bas [] / [] pour avancer ou reculer dans la liste.

Remarque:

• Quand vous écoutez une liste de lecture, vous pouvez utiliser les boutons PLAYLIST haut/bas [▲]/[▼] pour désirer d'autres listes de lecture. Quand vous écoutez un album, vous pouvez utiliser les boutons ALBUM haut/bas [▲]/[▼] pour désirer d'autres albums.

Lecture aléatoire de morceaux

Vous pouvez écouter tous les morceaux de l'iPod dans un ordre aléatoire.

• Appuyez plusieurs fois sur le bouton [MENU] pour sélectionner le menu principal et utilisez les boutons haut/bas [▲]/[▼] pour sélectionner "Shuffle Songs" et appuyez ensuite sur le bouton [SELECT].

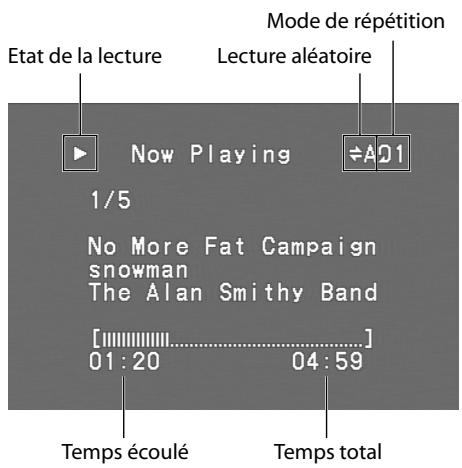

En cours de lecture

Durant la lecture, vous pouvez afficher des informations sur le morceau.

• Appuyez plusieurs fois sur le bouton [MENU] pour sélectionner le menu principal et utilisez les boutons haut/bas [▲]/[▼] pour sélectionner "Now Playing" et appuyez ensuite sur le bouton [SELECT].

Modes de lecture aléatoire

Lecture aléatoire de morceaux

Lecture aléatoire d'albums

Modes de répetition

Répéter tous

Repéter un

Fonction"resume

La fonction "Resume" vous permet de reprendre la reproduction du morceau en cours de lecture quand vous avez retiré l'iPod du RI Dock ou réglé le mode OSD sur "Off".

1. Sélectionnez et écoutez un morceau affiché sur le téléviseur.
2. En mode de lecture ou de pause, retirez l'IPod du RI Dock ou regalez le mode OSD sur "Off". Le morceau en cours est mémorisé.
3. Quand vous réinsérez l'IPod dans le RI Dock (réglez le mode OSD sur "On"), appuyez sur le bouton [RESUME] pour reprendre la lecture du morceau mémorisé.

Remarques:

• La fonction "Resume" n'est disponible que quand le mode OSD est activé ("On").
• Si l'adaptateur secteur est déconnecté, le morceau mémorisé est oublié.
• Si vous utilisez la fonction "Resume" durant la lecture aléatoire, la lecture recommence avec n'importe quel morceau quand vous insérez l'iPod dans le RI Dock.

Réglages d'affichage du téléviseur

Quand le mode OSD est activé ("On"), vous pouvez changer la couleur d'arrière-plan et régler l'économiseur d'écran.

1. Appuyez plusieurs fois sur le bouton [MENU] pour revenir au menu principal.
2. Choisissez "Settings" avec les boutons haut/bas [▲]/[▼] et appuyez sur [SELECT].
3. Choisissez "Background Color" ou "Screen Saver" avec les boutons haut/bas [▲]/[▼] et appuyez sur le bouton [SELECT].
4. Utilisez les boutons haut/bas [▲] / [▼] pour CHOISIR une option et appuyez sur [SELECT].

Pour la couleur d'arrière-plan de l'affichage à l'écran du téléviseur, vous avez le choix parmi les huit couleurs suivantes: None (noir), Blue1, Blue2, Green1, Green2, Magenta, Red1 ou Red2.

Vouavesquatre possibilité pourregler letempsd'activationdeI'économiseur d'écran:1minute,5minutes,10minutes ouOff(l'économiseur est coupé).

Quand l'économiseur est activé, l'affichage à l'écran du téléviseur disparaît. Appuyez sur n'importe quel bouton de la télécommande pour arrêter l'économiseur et retrouver l'affichage à l'écran.

Régler le système du téléviseur

Quand le mode OSD est activé ("On"), vous pouvez régler la sortie vidéo du RI Dock sur PAL ou NTSC.

Si l'affichage à l'écran n'est pas bon, changez le système du téléviseur.

• Maintenez le bouton [SETUP] enfoncé et appuyez durant plus de 3 secondes sur le bouton VOLUME [▲] (haut) pour sélectionner NTSC ou appuyez durant plus de 3 secondes sur le bouton VOLUME [▼] (bas) pour sélectionner PAL.

RI Fonctions

Selon l'ampli et l'iPod utilisés, vous pouvez également accéder aux fonctions suivantes.

Remarque:

L'ampli peut mettre plusieurs secondes à démarrer : vous risquez donc de ne pas entendre les premières secondes des premiers morceaux.

Activation du système*1

Lorsque vous allumez l'ampli, l'iPod s'allume également. Avec certains amplis, il faut appuyer deux fois sur le bouton [ON] de la télécommande pour allumer les autres composants du système.

Coupure du système

Lorsque vous coupez l'ampli, l'iPod est également coupé.

Activation automatique*2

Si vous lancez la lecture sur l'iPod alors que l'ampli est en mode de veille (Standby), ce dernier est automatiquement activé et reconnaît l'iPod comme source d'entrée. L'iPod lance alors la lecture.

- Changement automatique*2

Si vous lancez la lecture sur l'iPod alors que vous écoutez une autre source, l'ampli sélectionne automatiquement l'iPod comme source d'entrée.

Lecture programme*1

Vous pouvez programmer la fonction Timer de l'ampli pour activer automatiquement l'ampli et l'iPod et lancer la lecture à l'heure programmée.

Utiliser la télécommande de l'ampli

Vous pouvez utiliser la télécommande de l'ampli pour piloter les fonctions de base de l'iPod (voyez page 13).

Remarques concernant l'utilisation:

Le RI Dock doit être branché à l'ampli avec un câble RI et un câble audio pour bénéficier des fonctions RI. - Si votre ampli ne reconnaît pas les fonctions Activation/Coupure du système, Activation automatique et Changement automatique, il faut activer/couper l'ampli et sélectionner la source d'entrée manuellement. - Avant de changer de source d'entrée, arrêtez la lecture sur l'iPod pour éviter que l'ampli ne sélectionne l'iPod par erreur. - Si vous branchez des accessoires à votre iPod, l'ampli risque de ne pas pouvoir sélectionner la source convenablement. Tant que l'iPod est dans le RI Dock, sa commande de volume n'a aucun effet. Si vous régalez la commande de volume de l'iPod alors qu'il se trouve dans le RI Dock, vérifiez que le réglage n'est pas trop élevé avant d'utiliser les écouteurs.

Utiliser l'alarme de l'ipod

Vous pouvez utiliser la fonction "Alarme" de l'iPod pour activer automatiquement l'iPod et l'ampli à une heure donnée. L'ampli sélectionnera automatiquement l'entrée à laquelle l'iPod est branché.

Remarques:

• Cette fonction n'est pas disponible pour les iPods de 3ème génération.
• Cette fonction est uniquement disponible lorsque le mode "OSD" est réglé sur "Off":
• Pour bénéficier de cette fonction, l'iPod doit être dans le RI Dock et le RI Dock doit être branché à l'ampli avec un cable RI et un cable audio.
• Quand vous utilisez cette fonction, n'oubliez pas de régler le volume de l'ampli à un niveau ajustat. L'ampli peut mettre plusieurs secondes à démarrer : vous risquez donc de ne pas entendre les premières secondes du premier morceau.

Charger la batterie de l'ipod

Le Rl Dock recharge la batterie de l'iPod tant que l'iPod est sur le Rl Dock.

Remarques:

Pour recharger la batterie de l'iPod, l'adaptateur secteur doit être branché à une prise murale adaptée et à la prise DC IN du RI Dock. Pour en savoir plus sur le chargement de la batterie, consultez le manuel d'instructions de l'iPod.

Régler l'adresse ID de la télécommande

Si vous avez changé l'adresse ID de la télécommande de l'ampli-tuner AV Onkyo pour la différencier des télécommandes d'autres composants Onkyo, vous pouvez changer l'adresse ID de la télécommande du RI Dock pour qu'elle soit identique. Le réglage ID par défaut est "1."

• Maintenez le bouton [SETUP] enfoncé et appuyez sur l'un des boutons suivants pendant plus de 3 secondes pour régler l'adresse ID:

ID #1: Bouton PLAYLIST [▲] (haut) ID #2: Bouton ALBUM [▲] (haut) ID #3: Bouton PLAYLIST [▼] (bas) ID #4: Bouton ALBUM [▼] (bas)

Remarque: Si vous changez l'adresse ID de la télécommande, n'oubliez pas de désigner la même adresse ID sur l'ampli-tuner AV. Faute de quoi, vous ne pourriez pas le télécommander.

Utiliser le RI Dock—suite

Utiliser la télécommande de l'ampli

Le tableau suivant montre les boutons que vous pouvez utiliser sur la télécommande de l'ampli pour piloter les fonctions de l'iPod quand il se trouve dans le Rl Dock. Choisissez le bon mode de télécommande et pointez la télécommande vers l'ampli. Notez que certains boutons peuvent avoir une appellation différente et que des télécommandes peuvent être dépourvues de quelques boutons.

Fonction iPod	Bouton de télécommande à utiliser				Description
	Mode TAPE	Mode MD	Mode CDR	Mode HDD
Activer/couper	[STANDBY], [ON]			—	L'iPod est activé/coupé (les iPods de 3ème génération ne sont pas activés).
Lecture	Lecture [►]				Lance la lecture sur l'iPod. Si l'iPod n'est pas encore activé, il l'est automatiquement. (Sur les iPods de 3ème génération: fonction Lecture/Pause.)
Pause	Pause [■■], Stop [■]			Pause [■■]	Interrompt la lecture de l'iPod. (Sur les iPods de 3ème génération: fonction Lecture/Pause.)
Morceau suivant	[►], [►]	Suivant [►]			Sélectionne le morceau suivant sur l'iPod.
Morceau précédent	[►], [►]	Précédent [►]			Recommence le morceau en cours de l'iPod. Appuyez deux fois pour sélectionner le morceau précédent.
Avance rapide	—	Avance rapide [►]			Maintenez,enforcé pour une avance rapide sur l'iPod.
Rembobiner	—	Rembobiner [►]			Maintenez,enforcé pour revenir en arrêté sur l'iPod.

• Avec les iPods de 3ème génération, certaines fonctions peuvent ne pas fonctionner, même en utilisant le système le plus récent.
• Pour choisir la photo suivante ou précédente d'un diaporama iPod photo, utilisez les commandes de l'iPod photo.

Les fonctions suivantes sont disponibles avec les iPod photo, iPod mini, iPod nano, les iPods de 4ème et 5ème génération ainsi qu'avec certains amplis Onkyo.

Fonction iPod	Bouton de télécommande à utiliser				Description
	Mode TAPE	Mode MD	Mode CDR	Mode HDD
Aléatoire	[DOLBY MODE]	[RANDOM], [PLAYMODE], [SHUFFLE]			Règle la fonction "Aléatoire" de l'iPod sur: Morceaux, Albums ou Non.
Répéter	[REVERSE MODE]	[REPEAT]			Règle la fonction "Répéter" de l'iPod sur: Un, Tous ou Non.
Rétro-éclairage	REC [●]	[DISPLAY], [SCROLL]			L'iPod est rétroéclairé durant 30 secondes.
Mode Liste de lecture/Album	Lecture inversée [▲]	[ENTER], [PROGRAM], [MEMORY]	—		Pour utiliser les quatre fonctions suivantes avec tous les modes sauf "HDD", Sélectionnez d'abord le mode "Liste de lecture/Album" avec un de ces boutons, puis appuyez sur le bouton affché, tant que "Play-list/Album Mode" est affché à l'écran (dans les 5 seconds).
Liste de lecture suivante	Avance rapide [▶]			[PLAYLIST UP]	Sélectionne la liste lecture suivante sur l'iPod. Sélectionnez d'abord le modeliste de lecture/Album (voyez plus haut).
Liste de lecture précédente	Rembobiner [▲]			[PLAYLIST DOWN]	Sélectionne la liste lecture précédente sur l'iPod Sélectionnez d'abord le modeuche le ture/Album (voyez plus haut).
Album suivant	Suisant [▶]			[ALBUM UP]	Sélectionne l'album suivant sur l'iPod. Sélectionnez d'abord le modeuche le ture/Album (voyez plus haut).
Album précédent	Précédent [▲]			[ALBUM DOWN]	Sélectionne l'album précédent sur l'iPod Sélectionnez d'abord le modeuche le ture/Album (voyez plus haut).

• Certains boutons peuvent ne pas fonctionner de la façon décrite selon l'ampli que vous possédez.

Il n'y a pas de son

• Vérifiez que l'iPod est en mode de lecture.
• Vérifiez que l'iPod est bien inséré dans le RI Dock.
• Vérifiez que l'ampli est activé, que la source correcte est sélectionnée et que le volume n'est pas au minimum.
• Vérifiez que les fiches sont correctement enfoncées. Assurez-vous que le cordon d'alimentation est branché à une prise de courant de tension appropriée et connecté au RI Dock.

La télécommande du RI dock ne pilote pas l'iPod

• Si le RI Dock se trouve sur un autre appareil, le signal de la télécommande peut être masqué, ce qui risque d'entraver le contrôle à distance. Dans ce cas, déplacez le RI Dock.
• Vérifiez que l'iPod est bien inséré dans le RI Dock.
• Quand vous utilisez la télécommande du RI Dock, orientez-la toujours vers le RI Dock (voyez page 7).
• Les boutons de certaines télécommandes fonctionnent différemment selon que le mode OSD soit activé ou coupé (voyez page 6).

La télécommande de l'ampli ne pilote pas l'ipod

• Vérifiez que l'iPod est correctement inséré dans le RI Dock.
• Si la télécommande de l'ampli a des boutons de mode Remote, vérifie que vous avez besoin le bon mode de télécommande.
• Vérifie le réglage du sélecteur RI MODE du RI Dock.
• Quand vous utilisez la télécommande de l'ampli, orientez-la toujours vers l'ampli.
• Le RI Dock doit être connecté à l'ampli avec un câble RL et un câble audio.
• Sur certains amplis, TAPE IN peut être réglé sur TAPE, MD ou CDR. Vérifiez que le sélecteur RI MODE du RI Dock et le mode de télécommande ont le même réglage. Pour en savoir plus, voir le mode d'emploi de l'ampli.

Si vous ne parvenez toujours pas à contrôler l'iPod, lancez la lecture en appuyant sur le bouton Lecture de l'iPod. Il devrait alors être possible de le commander à distance.

• Vérifiez que la télécommande de l'ampli est réglée sur la bonne adresse ID.

L'affichage n'apparaît pas à l'écran du téléviseur

• Activez le mode OSD ("On"). Avant d'insérer un iPod de 3ème génération, réglez le mode OSD tant que l'iPod n'est pas dans le RI Dock.
• Réglez le système du téléviseur sur PAL ou NTSC (voyez page 11).

Pour regarder un diaporama ou une vidéo de l'iPod sur le téléviseur:

• Coupes le mode OSD ("Off"), et utilise les commandes de l'iPod ou la télécommande pour sélectionner et lancer le diaporama ou la vidéo.

Fiche technique

Alimentation:

adaptateur secteur

(12V DC)

Consommation (iPod non inséré):

Modèle pour l'Amérique du Nord: 0,9 W

Autres modèles: 1,1 W

Poids:

230g

Dimensions (L × H × P)

112 × 60 × 112 ~mm

Prises:

VIDEO OUT, AUDIO OUT L/R

prise RI

Les spécifications et caractéristiques sont susceptibles d'être modifiées sans préavis.

La lettre ajoutée à la fin du nom de produit (voyez nos catalogues et emballages) indique la couleur du RI Dock. La fiche technique et le fonctionnement sont identiques, quelle que soit la couleur.

• Les instructions de manipulation données dans ce manuel concernent l'iPod en juillet 2006; elles peuvent changer ultérieurement avec de futures mises à jour du système de l'iPod. L'adaptateur secteur fourni avec le RI Dock est exclusivement conçu pour le RI Dock. Ne l'utilise pas avec un autre appareil. Inversement, n'utilise pas d'autre adaptateur avec le RI Dock. Cela pourrait endommager le RI Dock.
• En cas d'interférence avec une station de radio FM ou AM du tuner ou du récepteur, éloignez son antenne du RI Dock, de l'iPod et du cordon de l'adaptateur secteur. Évitez en outre de enrouler le cordon de l'adaptateur secteur avec d'autres câbles.

WARNING RISK OF ELECTRIC SHOCK DO NOT OPEN
