DS-A4 - Station d'accueil ONKYO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil
Marque	ONKYO
Modèle	DS-A4
Compatibilité	iPod touch (1ère à 4e génération), iPod classic, iPod nano (1ère à 6e génération), iPhone 4, iPhone 3GS, iPhone 3G, iPhone
Dimensions (L x H x P)	110 x 54 x 112 mm
Poids	300 g
Alimentation	Adaptateur secteur 5 V CC
Consommation électrique	0,8 W (iPod/iPhone non inséré)
Connectiques	Sorties audio L/R (RCA), vidéo composite, vidéo composantes (Y, Pb, Pr), prise RI
Fonctionnalités	Affichage à l'écran (OSD), télécommande dédiée, système Remote Interactive (RI), chargement de la batterie, fonction Resume
Mode vidéo	Composite et Composante (480p/576p)
Système TV	PAL/NTSC réglable (modèles européens)
Modes de lecture	Aléatoire (morceaux/albums), répétition (un/tous)
Télécommande	Infrarouge, pile CR2025
Contenu de l'emballage	RI Dock DS-A4, adaptateur secteur, câble AV, câble RI, câble de conversion vidéo composantes, télécommande, pile, manuel d'instructions
Entretien	Essuyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Ne pas utiliser près d'eau ; débrancher lors d'un orage ; confier les réparations à un technicien qualifié
Couleur	Noir uniquement

FOIRE AUX QUESTIONS - DS-A4 ONKYO

Quels modèles d'iPod/iPhone sont compatibles avec le DS-A4 ?

Le DS-A4 est compatible avec les modèles suivants : iPod touch (1ère à 4e génération), iPod classic, iPod nano (1ère à 6e génération), iPhone 4, iPhone 3GS, iPhone 3G et iPhone. Assurez-vous que votre appareil est à jour avec la dernière version du système iOS.

Comment connecter le DS-A4 à un ampli Onkyo ?

Connectez les prises AUDIO OUT L/R du dock à une entrée audio de l'ampli (par exemple TAPE IN ou une entrée compatible RI Dock). Reliez la prise VIDEO OUT à une entrée vidéo de l'ampli ou directement au téléviseur. Utilisez le câble RI fourni pour relier la prise RI du dock à la prise RI de l'ampli. Branchez enfin l'adaptateur secteur.

Comment utiliser l'affichage à l'écran (OSD) ?

Assurez-vous que le dock est allumé et connecté au téléviseur. Appuyez sur le bouton MODE de la télécommande pour activer l'OSD (On). Vous pouvez alors naviguer dans les playlists, artistes, albums, etc. sur l'écran du téléviseur. Pour désactiver l'OSD, appuyez à nouveau sur MODE pour passer en mode Off.

Pourquoi n'y a-t-il pas de son ?

Vérifiez que l'iPod/iPhone est en mode lecture et correctement inséré dans le dock. Assurez-vous que l'ampli est allumé, que la source d'entrée correcte est sélectionnée et que le volume n'est pas au minimum. Vérifiez également que tous les câbles sont bien branchés et que l'adaptateur secteur est connecté.

La télécommande ne fonctionne pas, que faire ?

Vérifiez qu'il n'y a pas d'obstacle entre la télécommande et le dock. Remplacez la pile par une neuve de type CR2025. Assurez-vous que le dock est sous tension. Si le problème persiste, déplacez le dock pour éviter les interférences lumineuses ou d'autres télécommandes infrarouges.

Comment régler le mode de sortie vidéo (composite/composante) ?

Maintenez le bouton SETUP enfoncé tout en appuyant sur le bouton ▲ pour sélectionner la sortie composante, ou sur ▼ pour la sortie composite. Assurez-vous de choisir le mode correspondant à la connexion vidéo utilisée.

Comment utiliser la fonction Resume ?

La fonction Resume permet de reprendre la lecture d'un morceau ou d'une vidéo après avoir retiré l'iPod/iPhone du dock ou désactivé l'OSD. Pour l'utiliser, l'OSD doit être activé (On). Après avoir réinséré l'appareil, appuyez sur le bouton RESUME de la télécommande.

Comment charger la batterie de l'iPod/iPhone avec le dock ?

Le dock recharge automatiquement la batterie de l'iPod/iPhone tant qu'il est inséré, à condition que l'adaptateur secteur soit branché à une prise secteur et connecté à la prise DC IN du dock.

Puis-je utiliser la télécommande de mon ampli pour piloter l'iPod/iPhone ?

Oui, si votre ampli Onkyo est compatible RI. Connectez le dock à l'ampli avec le câble RI et le câble audio. Réglez le sélecteur RI MODE du dock sur l'affichage d'entrée correspondant. Vous pouvez alors utiliser les touches de la télécommande de l'ampli (en mode TAPE ou HDD) pour contrôler la lecture, le volume, etc.

Comment entretenir le RI Dock ?

Essuyez régulièrement le boîtier avec un chiffon doux et sec. Pour les taches tenaces, utilisez un chiffon légèrement imbibé d'eau et de détergent doux, puis essuyez avec un chiffon sec. N'utilisez jamais de dissolvant, d'alcool ou de solvants chimiques, car ils pourraient endommager la finition.

MODE D'EMPLOI DS-A4 ONKYO

Manuel d'instructions

Nos vous remercions d'avoir opté pour un produit Onkyo. Veuillez lire ce manuel d'instructions attentivement avant d'effectuer la moindre connexion et d'utiliser ce produit. En suivant les instructions données, vous profiterez au mieux des possibilités de ce produit Onkyo et de tout le plaisir qu'il peut procurer. Conservez ce manuel afin de pouvoir le consulter ultérieurement.

Remarques importantes pour leur sécurité... Fr-2

En cas de problème Fr-15

Solutions des problèmes...... Es-15

Made for

iPod

iPhone

Fiche technique. Fr-15

Espécifications.. Es-15

iPhone, iPod, iPod classic, iPod nano, iPod shuffle et iPod touch sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays.

« Made for iPod » et « Made for iPhone » signifient qu'un accessoire électronique a été conçu pour se connecter spécifiquement et respectivement à un iPod ou à un iPhone et qu'il a été homologué par le développeur afin de répondre aux normes de performance d'Apple. Apple ne peut être tenu pour responsable de l'utilisation de ce périphérique ou de sa conformité avec les normes de sécurité et d'application de la réglementation.

Veuillez noter que l'utilisation de cet accessoire avec l'iPod ou l'iPhone peut affecter le fonctionnement sans fil.

Un symbole d'éclair fléché dans un triangle équilateral est destiné à attirer l'attention de l'utilisateur sur le fait que certains organes internes non-isolés de l'appareil sont traversés par un courant électrique assez dangereux pour constituer un risque d'électrocution.

Un point d'exclamation dans un triangle équilatéral est destiné à attirer l'attention de l'utilisateur sur des instructions importantes relatives à l'entretien et à l'utilisation du produit.

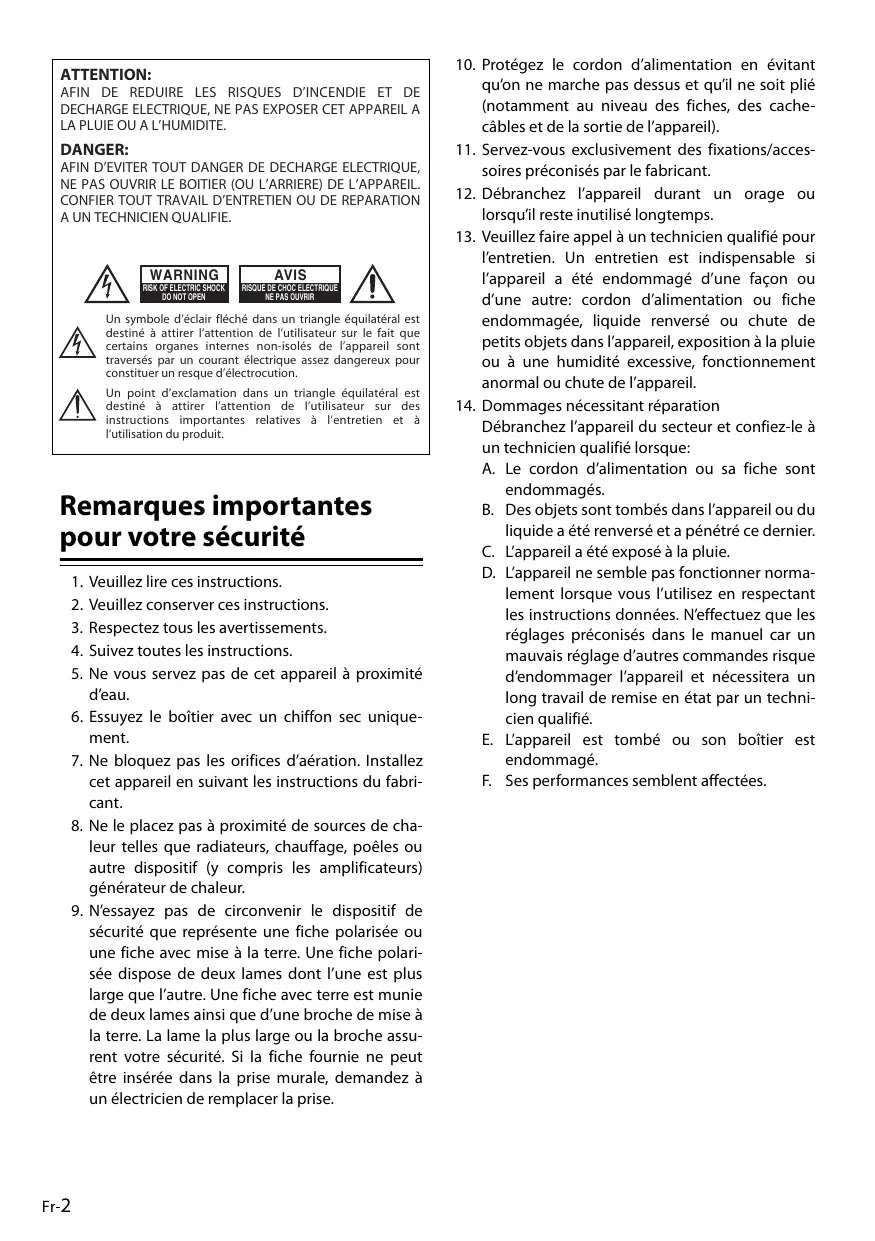

Remarques importantes pour votre sécurité

1. Veuillez conserver ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. Ne vous servez pas de cet appareil à proximité d'eau.
6. Essuyez le boîtier avec un chiffon sec uniquement.
7. Ne bloquez pas les orifices d'aération. Installez cet appareil en suivant les instructions du fabricant.
8. Ne le placez pas à proximité de sources de chaleur telles que radiateurs, chauffage, poêles ou autre dispositif (y compris les amplificateurs) générateur de chaleur.
9. N'essayez pas de circonvenir le dispositif de sécurité que representa une fiche polarisée ou une fiche avec mise à la terre. Une fiche polarisée dispose de deux lames dont l'une est plus large que l'autre. Une fiche avec terre est munie de deux lames ainsi que d'une broche de mise à la terre. La lame la plus large ou la broche assurent votre sécurité. Si la fiche fournie ne peut être insérée dans la prise murale, demandez à un électricien de replacer la prise.
10. Protégez le cordon d'alimentation en évitant qu'on ne marche
11. Servez-vous exclusivement des fixations/accessoires préconisés par le fabricant.
12. Débranchez l'appareil durant un orage ou lorsqu'il reste inutilisé longtemps.
13. Veuillez faire appel à un technicien qualifié pour l'entretien. Un entretien est indispensable si l'appareil a été endommagé d'une façon ou d'une autre : cordon d'alimentation ou fiche endommagée, liquide renversé ou chute de petits objets dans l'appareil, exposition à la pluie ou à une humidité excessive, fonctionnement anormal ou chute de l'appareil.
14. Dommages nécessitant réparation

Débranche l'appareil du secteur et confiez-le à un technicien qualifié lorsque:

A. Le cordon d'alimentation ou sa fiche sont endommagés. B. Des objets sont tombés dans l'appareil ou du liquide a été renversé et a pénétré ce dernier. C. L'appareil a été exposé à la pluie. D. L'appareil ne semble pas fonctionner normalement lorsque vous l'utilisez en respectant les instructions données. N'effectuez que les réglages préconisés dans le manuel car un mauvais réglage d'autres commandes risque d'endommager l'appareil et nécessitera un long travail de remise en état par un technicien qualifié. E. L'appareil est tombé ou son boîtier est endommagé. F. Ses performances semblent affectées.

1. Enregistrement et droits d'auteur—Outre pour l'utilisation privée, tout enregistrement d'œuvres protégées par des droits d'auteur est interdit sans l'accord préalable du détenteur de ces droits.
2. Entretien—Essuyez régulièrement le boîtier de l'appareil avec un chiffon doux et sec. Vous pouvez éliminer les taches rebelles avec un chiffon légèrement imbibé d'eau et de détergent doux. Essuyez ensuite l'appareil avec un chiffon propre et sec. N'utilisez jamais de chiffons rêches, de dissolvant, d'alcool ou d'autres solvants chimiques car ceux-ci pourraient endommager la finition ou faire disparaître la sérigraphie du boîtier.
3. Ne touchez jamais cet appareil avec des mains mouillées—Ne manipulez jamais cet appareil ou son cordon d'alimentation avec des mains mouillées ou humides. Si de l'eau ou tout autre liquide pénètre à l'intérieur de l'appareil, faites-le vérifier par votre revendeur Onkyo.

Modèle canadien

REMARQUE: CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA NORME NMB-003 DU CANADA.

Sur les modèles dont la fiche est polarisée :

ATTENTION: POUR ÉVITER LES CHOCKS ÉLECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU'AU FOND.

Pour certains modes

Avant toute utilisation, branchez l'adaptateur de prise adéquat à l'adaptateur secteur.

L'adaptateur de prise varie selon le lieu d'acquisition.

Detacher

Attacher

Sommaire

Remarques importantes pour votre sécurité… 2 Précautions 3 Prise en main 4 À propos du RI Dock. 4 Fonctions 4 Contenu de l'emballage 4 Tour d'horizon du RI Dock 5 Télécommande 6 Schémas de connexions du RI Dock. 8 Utiliser le RI Dock. 9 Régler le mode OSD. 9 Piloter l'iPod/iPhone sans l'OSD. 9 Piloter l'iPod/iPhone avec l'OSD 9 Mode Music. 9 Mode Video. 11 Fonction "Resume" 11 Régler le système du téléviseur (Modèle européens uniquement) 12 Autres fonctions 12 Régler l'adresse ID de la télécommande. 13 Utiliser la télécommande de l'ampli. 14 En cas de problème 15 Fiche technique. 15

Déclaration de conformité

Nous, ONKYO EUROPE

ELECTRONICS GmbH LIEGNITZERSTRASSE 6, 82194 GROEBENZELL ALLEMAGNE

garantissons que le produit ONKYO décrit dans ce manuel est conforme aux normes techniques: EN60065, EN55013, EN55020 et EN61000-3-2, -3-3.

Le RI Dock Onkyo vous permet d'écouter facilement la musique de votre iPod/iPhone Apple avec votre chaîne audio Onkyo afin de bénéficier d'une sonorité extraordinaire et de visionner les diaporamas et les vidéos de votre iPod/iPhone sur votre téléviseur. En outre, l'afficheur à l'écran (OSD) vous permet de visualiser, naviguer, et sélectionner le contenu de votre iPod/iPhone sur votre téléviseur, et grâce à la télécommande fournie, vous pouvez piloter votre iPod/iPhone confortablement installé dans votre canapé. Vous pouvez même utiliser la télécommande de l'ampli Onkyo pour actionner votre iPod/iPhone.

RI ("Remote Interactive") est un système de commande exclusif d'Onkyo grâce auquel tous les composants audio Onkyo compatibles RI peuvent être actives ou coupés simultanément; l'ampli est automatiquement activé et sélectionne la source d'entrée adequate lorsque vous lancez la lecture sur un des composants sources. Il vous permet aussi de piloter l'iPod/iPhone avec la télécommande de votre ampli.

Dans ce manuel, le dock DS-A4 Remote Interactive est appelé "RI Dock".

Fonctions

• iPod touch (1ère, 2nde, 3e et 4e génération)
• iPod classic
• iPod (4e et 5e génération)
• iPod nano (1ère, 2nde, 3e, 4e, 5e et 6e génération)
• iPod mini
• iPhone 4, iPhone 3GS, iPhone 3G, iPhone

Fonction de reprise de la lecture sociale et vidéo

L'envoi de signaux vidéo composantes vers la télévision est reconnu par les iPhone 4, iPhone 3GS, iPod nano (3e génération et plus récent), iPod touch (2nde génération et plus récent) ainsi que les iPod classic à une résolution de 480p ou

576p et par les iPhone 3G, iPhone ou iPod touch (1ère génération) à une résolution de 480i ou 576i

□ Affichage à l'écran pour visualiser le contenu de votre iPod/iPhone Télécommande dédiée fournie Sorties Audio/Video plaqueses or - Peut être connecté avec tout Systèmes A/V ou Composants RI-compatible d'Onkyo Opérabilité télécommandée via le système Remote Interactive (RI) d'Onkyo Fonction de rechargement via Ca Disponible en Noir uniquement

Remarques:

• Avant d'utiliser le RI Dock, mettez votre iPod/iPhone à jour avec la dernière version du système, disponible sur le site internet d'Apple: www.apple.com
• Pour en savoir plus sur le RI Dock, veuillez consulter le site internet Onkyo: www.onkyo.com

Contenu de l'emballage

Vérifiez si vous avez bien reçu les éléments suivants:

- Dock Remote Interactive DS-A4

Adaptateur secteur

Cable AV

Cable RI

• Câble de conversion vidéo composantes

- Pile bouton (CR 2025)

• Telecommande

- Manuel d'instructions

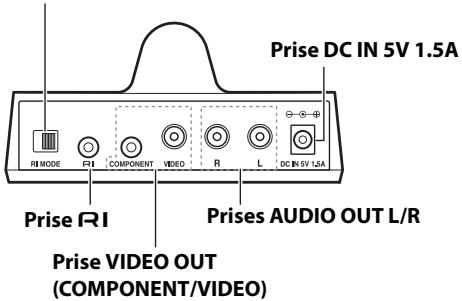

Sélecteur RI mode

A régler en fonction de l'affichage d'entrée de l'ampli (voyez ci-dessous).

Affichage de source d'entrée de l'ampli

Sélecteur RI MODE

Voyez le manuel d'instructions de votre ampli pour savoir comment changer l'affichage d'entrée.

Mode de la télécommande de l'ampli

Pour piloter l'iPod/iPhone avec la télécommande de votre ampli, sélectionnez le mode de télécommande correspondant.

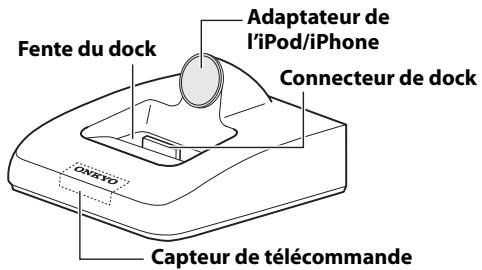

Régler l'adaptateur de l'ipod/iphone

L'adaptateur pour iPod/iPhone doit être réglé en fonction du modèle de votre iPod/iPhone. Insérez votre iPod/iPhone dans le Dock. S'il y a un espace entre l'iPod/iPhone et l'adaptateur, tournez l'adaptateur dans le sens inverse des aiguilles d'une montre pour fermer l'espace. Tournez l'adaptateur vers la gauche pour l'avancer et vers la droite pour le reculer.

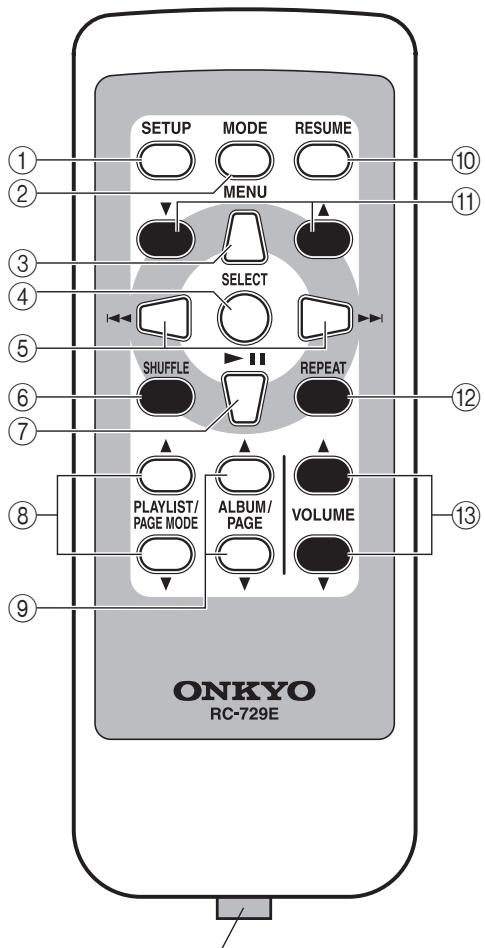

Télécommande

Retirez le film en plastique avant d'utiliser la télécommande.

① Bouton SETUP

Utilisé pour régler le système TV (PAL/NTSC), le mode de sortie vidéo (composite/composante) et l'ID de la télécommande.

2 Bouton mode

Active/coupe le mode OSD.

3 Bouton MENU

Utilisé pour commuter le mode de fonctionnement entre le mode Music et le mode Video.

Sélectionne le menu précédent de l'affichage à l'écran et de l'iPod/iPhone.

4 Bouton SELECT

Sélectionne les morceaux/videos et menus sur l'affichage à l'écran et sur l'iPod/iPhone.

5 Boutons [i←/][▶] (précédent/suivant)

Le bouton [I←/] sélectionne la plage précédente. Pendant la lecture, ce bouton permet de retourner au début de la plage en cours. Le bouton [▶] sélectionne la plage suivante.

Pour reculer, maintenez le bouton [▶] (précédent) enfoncé. Maintenez [▶] (suivant) enfoncé pour une avance rapide.

6 Bouton SHUFFLE (mode music uniqueness)

Permet de régler la lecture Aléatoire sur Morceaux, Albums ou Non.

7 Bouton de lecture/pause [▶/■]

Lance ou interrompt la lecture du morceau/vidéo sélectionné.

8 Boutons playlist/page mode [▲]/[▼]

Sélectionnent les modes de page. Pendant la lecture ou si le mode OSD est coupé, ils sélectionnent les listes de lecture.

9 Boutons album/page [▲]/[▼]

Permettent de naviguer dans les listes (listes de lecture, artistes, albums, morceaux, genres, compositeurs) affichées sur le téléviseur. Pendant la lecture ou si le mode OSD est coupé, ils sélectionnent les listes de lecture.

10 Bouton RESUME

Relance la lecture. Il n'a pas de fonction quand le mode OSD est coupé.

11 Boutons [▲]/[▼] (haut/bas)

Permettent de naviguer dans les morceaux/videos et menus sur l'affichage à l'écran et sur l'iPod/iPhone.

Vous pouvez commuter le mode de sortie vidéo entre les modes Composite et Component en pressant ce bouton tout en maintenant le bouton SETUP enfoncé.

12 Bouton REPEAT

Règle la fonction "Répéter" sur Un, Tous ou Non.

13 Boutons volume[▲]/[▼]

Réglent le volume sur l'ampli ou de l'amplificateur AV Onkyo. Ils ne changent pas le réglage de volume de l'iPod/iPhone.

Utilisez exclusivement une pile de même type (CR 2025).

1. Pour ouvrir le compartiment à pile, appuyez sur le petit renfort et faites glisser le couvercle.

1. Tout en appuyant sur l'onglet comme indiqué, faites glisser l'ancienne pile pour l'extraire.

Insérez la nouvelle pile en la faisant glisser dans le compartiment et en orientant la face positive vers le haut.

1. Fermez le couvercle en le faisant glisser.

Remarques:

• Si la télécommande ne fonctionne plus correctement, remplacez la pile.
• Si vous ne comptez pas utiliser la télécommande pendant une période prolongée, retirez la pile pour éviter tout endommagement causé par une fuite ou de la corrosion.
• Si la pile est usée, retirez-la immédiatement pour éviter tout endommagement causé par une fuite ou de la corrosion.

Prudence: Si vous remplacez mal la pile, il y a risque d'explosion. Utilisez exclusivement une pile de même type ou son équivalent.

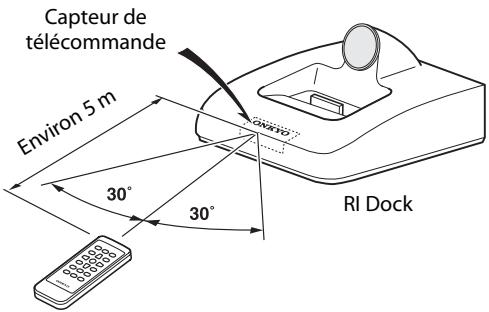

Quand vous utilisez la télécommande, orientez-la always vers le capteur de télécommande du RI Dock, comme illustré ci-dessous.

Remarques:

• Si le RI Dock se trouve sur un autre appareil, le signal de la télécommande peut être masqué, ce qui risque d'entraver le contrôle à distance.
• Si le RI Dock est exposé à une forte source d'éclairage ou aux rayons du soleil, il pourrait ne pas capter le signal de la télécommande. Tenez-en compte lors de l'installation de l'appareil. L'utilisation d'une autre télécommande du même type dans la même pièce ou la présence d'un appareil émettant des rayons infrarouge à proximité du RI Dock peut provoquer des interférences.
• Ne posez jamais d'objet (livres, magazines etc.) sur la télécommande car cela risquerait de maintenir un bouton enfoncé et d'utiliser les piles.
• Si vous placez le Rl Dock dans un meuble muni d'une porte en verre fumé, l'appareil pourrait ne pas capter le signal de la télécommande. Tenez-en compte lors de l'installation de l'appareil.
• Si un obstacle se trouve entre le RI Dock et la télécommande, l'appareil ne captera pas les signaux de la télécommande.

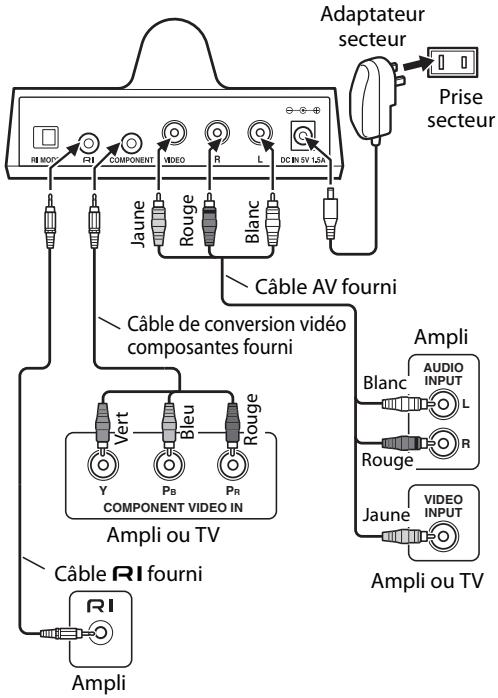

Schémas de connections du RI dock

Selon l'ampli Onkyo que vous utilisez, CHOISSEZ la méthode de connexion A ou B.

A: Branchez les prises AUDIO OUT L/R du RI Dock et la prise VIDEO OUT à une entrée compatible RI Dock de votre ampli Onkyo. (Vous devrez peut-être régler l'assignation des entrées sur "HDD" ou "DOCK"). B: Reliez les prises AUDIO OUT L/R du RI Dock aux prises TAPE IN de l'ampli Onkyo. Reliez la prise VIDEO OUT du RI Dock directement au télévisiteur.

Pour en savoir plus, consultez le manuel d'instructions de l'ampli.

1. Utilisez le câble AV fourni pour brancher les prises AUDIO OUT L/R du RI Dock à une entrée audio de l'ampli. Branchez ensuite la prise VIDEO OUT du RI Dock à une entrée video de l'ampli Onkyo ou du téléviseur.

Si votre ampli Onkyo ou téléviseur a une prise d'entrée video composantes, branchez les prises COMPONENT VIDEO OUT du RI Dock à une prise d'entrée video composantes de votre ampli Onkyo ou téléviseur, au moyen du cable de conversion video

composantes fourni.

L'entrée varie en fonction du type d'ampli Onkyo. Pour en savoir plus, consultez le manuel d'instructions de l'ampli.

1. Branchez la prise RI du RI Dock à la prise RI d'un des composants Onkyo du système avec le câble RI.
2. Branchez l'adaptateur secteur à la prise DC IN du RI Dock.

Remarque: Quand l'adaptateur secteur est débranché ou déconnecté du RI Dock, le RI Dock ne produit ni son ni vidéo, les fonctions RI ne sont pas disponibles et la batterie de l'iPod/iPhone n'est pas chargée.

Prudence: Branchez le câble RI fourni aux prises RI exclusivement. Ne branchez pas de casque à la prise RI car cela endommagerait votre installation.

Si, après avoir branché les prises AUDIO OUT L/R du RI Dock aux prises TAPE IN de votre ampli, vous souhaitez également brancher la prise VIDEO OUT du RI Dock à l'ampli

Branchez la prise VIDEO OUT du RI Dock à une entrée vidéo libre de votre ampli.

Pour regarder un diaporama ou une video de l'iPod/iPhone, sélectionnez d'abord la source d'entrée video du source d'entrée TAPE. L'ampli produit les données audio arrivant à la prise TAPE et, comme la source video ne change pas quand vous sélectionnez la source audio TAPE, l'ampli-tuner continue à produire les données de la source video. Si vous avez déjà branché un composant à l'entrée TAPE ou à l'entrée compatible RI Dock de l'ampli

Branchez le RI Dock à une prise AV disponible de l'ampli et sélectionnez la source manuellement.

Régler le mode OSD

Réglez le mode OSD (affichage à l'écran) avant d'utiliser le RI Dock.

1. Branchez l'adaptateur secteur.
2. Mettez le téléviseur et l'ampli sous tension et sélectionnez les sources déquates.
3. Insérez votre iPod/iPhone dans le RI Dock.

iPod/iPhone

1. Sélectionnez le mode de sortie vidéo selon le type de connexion vidéo. Tout en appuyant sur le bouton [SETUP] de la télécommande, pressez le bouton Haut [▲] pour sélectionner la connexion vidéo composantes, ou le bouton [▼] pour sélectionner la connexion composite (par défaut).
2. Utilisez le bouton [MODE] de la télécommande pour régler le mode OSD.

On: Les Playlists (artistes, albums, chansons, etc.) sont affichées sur votre téléviseur et vous pouvez naviguer et sélectionner votre musique ou vidéo en regardant votre téléviseur. Tant que ce mode est sélectionné, votre iPod/iPhone affiche le logo Onkyo. Off: Rien n'est affiché sur le téléviseur; pour naviguer et sélectionner votre contenu, utilisez l'écran de l'iPod/iPhone.

Remarques:

• Pour éviter d'endommager le connecteur de dock, ne tournez pas l'iPod/iPhone lors de son insertion ou de son extraction et veillez à ne pas renverser le RI Dock quand l'iPod/iPhone s'y trouve.
• N'utilisez pas le RI Dock avec d'autres accessoires pour iPod/iPhone tels que transmetteurs FM et microphones car cela risquerait d'entraîner des dysfonctionnements.
• Vous ne pouvez pas changer le mode OSD pendant que vous visionnez un diaporama ou une vidéo de l'iPod/iPhone.

Piloter l'ipod/iphone sans l'osd

Pour piloter l'iPhone sans l'affichage à l'écran (OSD), réglez le mode OSD sur "Off" et servez-vous de la télécommande (voyez page 6).

Piloter l'ipod/iphone avec l'osd

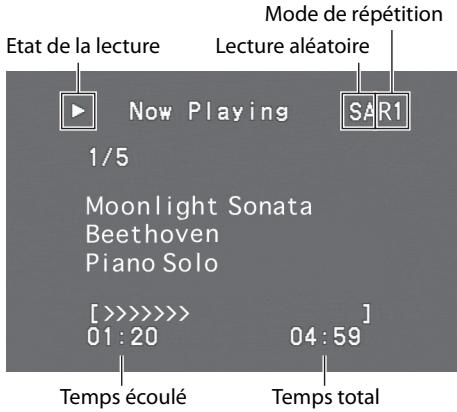

Quand le mode OSD est défini sur On et que voiture iPod/iPhone est insérée dans le Rl Dock, vous pouvez naviguer et sélectionner votre musique ou vidéo sur votre téléviseur.

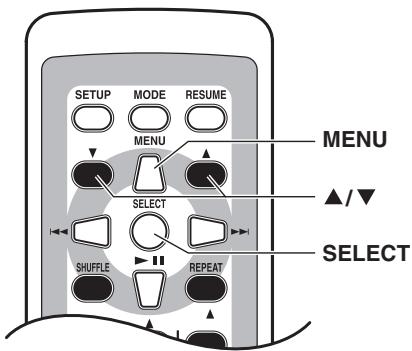

Mode music

Lecture de morceaux

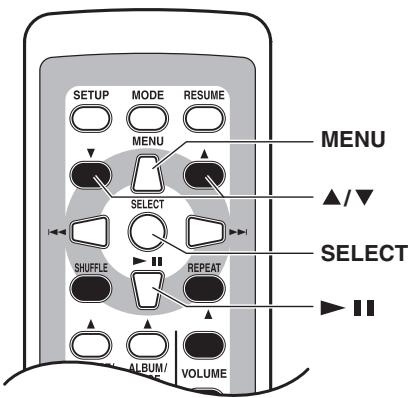

1. Pressez le bouton [MENU] de la télécommande pour sélectionner le mode Music.
2. Utilisez les boutons haut/bas [▲]/[▼] pour sélectionner les Playlists, Artists, Albums,

Genres, Songs ou Composers puis appuyez sur le bouton [SELECT].

Menu principal

1. Utilisez les boutons haut/bas [▲]/[▼] et le bouton [SELECT] pour sélectionner un morceau puis appuyez sur le bouton [SELECT] pour lancer la lecture.

Durant la sélection de morceaux, utilisez le bouton [MENU] pour revenir au menu précédent.

Utiliser les modes de page

Les modes de page vous permettent de localiser rapidement vos morceaux favoris avec des listes de morceaux, d'artistes etc. fort longues. Il y a quatre modes de page : L, M, S et P. Ces lettres signifient "Large", "Medium", "Small" et "Page". En mode P, vous faites défiler la liste consécutivement. Les modes S, M et L permettent de faire défiler la liste par pas de plus en plus grands.

1. Utilisez les boutons PAGE MODE haut/bas [] / [] pour sélectionner un mode de page.

Selon la longueur de la liste, il peut être impossible de changer le mode de page.

1. Utilisez les boutons PAGE haut/bas [] / [] pour avancer ou reculer dans la liste.

Remarque:

• Quand vous écoutez une liste de lecture, vous pouvez utiliser les boutons PLAYLIST haut/bas [▲]/[▼] pour choisir d'autres listes de lecture. Quand vous écoutez un album, vous pouvez utiliser les boutons ALBUM haut/bas [▲]/[▼] pour choisir d'autres albums.

Lecture aléatoire de morceaux

Vous pouvez écouter tous les morceaux de l'iPod/iPhone dans un ordre aléatoire.

• Pressez le bouton [MENU] à plusieurs reprises pour sélectionner le menu principal Music, utilisez les boutons flèches Haut et Bas [▲]/[▼] pour sélectionner « Shuffle Songs, » puis pressez le bouton [SELECT].

En cours de lecture

Durant la lecture, vous pouvez afficher des informations sur le morceau.

• Pressez le bouton [MENU] à plusieurs reprises pour sélectionner le menu principal Music, utilisez les boutons flèches Haut et Bas [▲]/[▼] pour sélectionner « Now Playing, » puis pressez le bouton [SELECT].

Modes de lecture aléatoire

S Lecture aléatoire de morceaux

Lecture aléatoire d'albums

Modes de répétition

R Repeter tous

R1 Repeter un plage

Vouavesquatre possibilité pourregler letempsd'activationdele'économiseur d'écran:1minute,5minutes,10minutes ouOff(l'économiseur est coupé).

Quand l'économiseur est activé, l'affichage à l'écran du téléviseur disparaît. Appuyez sur n'importe quel bouton de la télécommande pour arrêter l'économiseur et retrouver l'affichage à l'écran.

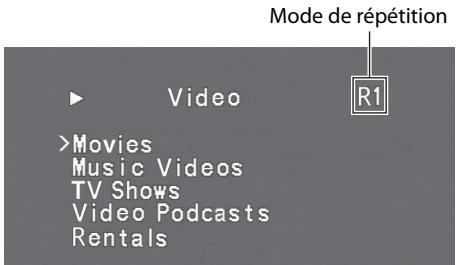

Lecture de vidéotapes

1. Pressez le bouton [MENU] de la télécommande pour sélectionner le mode Video.
2. Utilisez les boutons flèches Haut et Bas [▲]/[▼] pour sélectionner Movies, Music Videos, TV Shows, Video Podcasts, ou Rentals, puis pressez le bouton [SELECT].

Menu principal

Modes de répétition

Répéter tous

Répéter une plage

1. Utilisez les boutons flèches Haut et Bas [▲]/[▼] et le bouton [SELECT] pour sélectionner une vidéo et pressez le bouton [SELECT] pour lancer la lecture. Pour sélectionner une autre vidéo, utilisez le bouton [MENU] pour revenir au menu précédent.

Fonction "resume

Avec la fonction Resume, vous pouvez reprendre la lecture de la morceaux/video qui était en cours de lecture lorsque vous avez retiré votre iPod/iPhone du RI Dock ou mis le mode OSD sur Off.

1. Sélectionnez et lisez une pièce/video affichée sur votre téléviseur.
2. Pendant la lecture ou en pause, retirez votre iPod/iPhone du RI Dock ou mettez le mode OSD sur Off. La morceaux/video en cours est mémorisée.
3. Après avoir réinséré votre iPod/iPhone dans le RI Dock (avec le mode OSD défini sur On), pressez le bouton [RESUME] pour reprendre la lecture de la morceaux/vidente mémorisée.

Remarques:

• La fonction "Resume" n'est disponible que quand le mode OSD est activé ("On").
• Si l'adaptateur secteur est débranché, la chanson/vidéo mémorisée sera oublée.
• Si la fonction Resume est utilisée pendant la lecture aléatoire, à la réinsertion de l'iPod/iPhone dans le Rl Dock, la lecture reprend avec une chanson/video quelconque.
• Le Menu Vidéo s'affiche correctement uniquement si le réglage de la langue de l'iPod/iPhone est défini sur English. Assurez-vous de définir la langue sur English avant d'utiliser le Menu Vidéo.

Régler le système du téléviseur (modèle européens uniquement)

Quand le mode OSD est activé ("On"), vous pouvez régler la sortie vidéo du RI Dock sur PAL ou NTSC.

Si l'affichage à l'écran n'est pas bon, changez le système du téléviseur.

• Maintenez le bouton [SETUP] enfoncé et appuyez durant plus de 3 secondes sur le bouton VOLUME [▲] (haut) pour sélectionner NTSC ou appuyez durant plus de 3 secondes sur le bouton VOLUME [▼] (bas) pour sélectionner PAL.

Rifonctions

Selon l'ampli et l'iPod/iPhone utilisés, vous pouvez également accéder aux fonctions suivantes.

Remarque:

L'ampli peut mettre plusieurs secondes à démarrer : vous risquez donc de ne pas entendre les premièresconds des premiers morceau/vidéo.

Activation du système

Lorsque vous allumez l'ampli, l'iPhone s'allume également. Avec certains amplis, il faut appuyer deux fois sur le bouton [ON] de la télécommande pour allumer les autres composants du système.

Coupure du système

Lorsque vous toupez l'ampli, l'iPhone est également coupé.

Activation automatique*

Si vous lancez la lecture sur l'iPod/iPhone alors que l'ampli est en mode de veille (Standby), ce dernier est automatiquement activé et désigne l'iPod/iPhone comme source d'entrée. L'iPod/iPhone lance alors la lecture.

Changement automatique

Si vous lancez la lecture sur l'iPod/iPhone alors que vous écoutez une autre source, l'ampli sélectionne automatiquement l'iPod/iPhone comme source d'entrée.

Lecture programme

Vous pouvez programmer la fonction Timer de l'ampli pour activer automatiquement l'ampli et l'iPod/iPhone et lancer la lecture à l'heure programmée.

Utiliser la télécommande de l'ampli

Vous pouvez utiliser la télécommande de l'ampli pour piloter les fonctions de base de l'iPod/iPhone (voyez page 14).

Remarques concernant l'utilisation:

• Le RI Dock doit être branché à l'ampli avec un câble RI et un câble audio pour bénéficier des fonctions RI.
• Si vous ampli ne reconnaît pas les fonctions Activation/Coupure du système, Activation automatique et Changement automatique, il faut activer/couper l'ampli et sélectionner la source d'entrée manuellement.
• Avant de changer de source d'entrée, arrêtez la lecture sur l'iPod/iPhone pour éviter que l'ampli ne sélectionne l'iPod/iPhone par erreur.
• Si vous branchez des accessoires à votre iPod/iPhone, l'ampli risque de ne pas pouvoir sélectionner la source convenablement. Tant que l'iPod/iPhone est dans le Rl Dock, sa commande de volume n'a aucun effet. Si vous reglez la commande de volume de l'iPod/iPhone alors qu'il se trouve dans le Rl Dock, vérifiez que le réglage n'est pas trop élevé avant d'utiliser les écouteurs.

Utiliser l'alarme de l'ipod/iphone

Vous pouvez utiliser la fonction "Alarme" de l'iPod/iPhone pour activer automatiquement l'iPod/iPhone et l'ampli à une heure donnée. L'ampli sélectionnera automatiquement l'entrée à laquelle l'iPod/iPhone est branché.

Remarques:

• Cette fonction est uniquement disponible lorsque le mode "OSD" est réglé sur "Off".
• Pour bénéficier de cette fonction, l'iPod/iPhone doit être dans le Rl Dock et le Rl Dock doit être branché à l'ampli avec un cable Rl et un cable audio.
• Quand vous utilisez cette fonction, n'oubliez pas de régler le volume de l'ampli à un niveau ajustat. L'ampli peut mettre plusieurs secondes à démarrer : vous risquez donc de ne pas entendre les premières secondes de la musique/video.

Charger la batterie de l'ipod/iphone

Le Rl Dock recharge la batterie de l'iPod/iPhone tant que l'iPod/iPhone est sur le Rl Dock.

Remarques:

Pour recharger la batterie de l'iPod/iPhone, l'adaptateur secteur doit être branché à une prise murale adaptée et à la prise DC IN du RI Dock. - Pour en savoir plus sur le chargement de la batterie, consultez le manuel d'instructions de l'iPod/iPhone.

Régler l'adresse ID de la télécommande

Si vous ne parvenez pas à régler le volume d'un élément Onkyo avec la télécommande du DS-A4, changez l'identité (ID) de la télécommande. Le réglage ID par défaut est "1".

Certains éléments Onkyo ont une adresse ID "2" ou "3".

• Maintenez le bouton [SETUP] enfoncé et appuyez sur l'un des boutons suivants durant plus de 3 secondes pour régler l'adresse ID:

ID#1: Bouton PLAYLIST [▲] (haut) ID#2: Bouton ALBUM [▲] (haut) ID#3: Bouton PLAYLIST [▼] (bas) ID#4: Bouton ALBUM [▼]

Utiliser la télécommande de l'ampli

Le tableau suivant montre les boutons que vous pouvez utiliser sur la télécommande de l'ampli pour piloter les fonctions de l'iPod/iPhone quand il se trouve dans le RI Dock. Choisissez le bon mode de télécommande et pointez la télécommande vers l'ampli. Notez que certains boutons peuvent avoir une appellation différente et que des télécommandes peuvent être dépourvues de quelques boutons.

Fonction iPod/iPhone	Bouton de télécommande à utiliser		Description
	Mode TAPE	Mode HDD
Activer/couper	[STANDBY], [ON]	—	L'iPod/iPhone est activé/coupé.
Lecture	Lecture [▶]		Lance la lecture sur l'iPod/iPhone. Si l'iPod/iPhone n'est pas encore activé, il l'est automatiquement.
Pause	Pause [■■], Stop [■]	Pause [■■]	Interrupt la lecture de l'iPod/iPhone.
Morceau suivant	[▶▶], [▶▶]	Suivant [▶▶]	Sélectionne le morceau suivant sur l'iPod/iPhone.
Morceau précédent	[■▶], [■▶]	Précédent [■▶]	Reconnexe le morceau en cours de l'iPod/iPhone. Appuyez deux fois pour sélectionner le morceau précédent.
Avance rapide	—	Avance rapide [▶▶]	Maintenez,enforcé pour une avance rapide sur l'iPod/iPhone.
Rembobiner	—	Rembobiner [▶▶]	Maintenez,enforcé pour revenir en arrêté sur l'iPod/iPhone.

• Pour choisir la photo suivante ou précédente d'un diaporama iPod/iPhone photo, utilisez les commandes de l'iPod/iPhone photo.

Les fonctions suivantes peuvent être utilisées avec certains amplificateurs Onkyo.

Fonction iPod/iPhone	Bouton de télécommande à utiliser		Description
	Mode TAPE	Mode HDD
Aléatoire	[DOLBY MODE]	[RANDOM], [PLAYMODE], [SHUFFLE]	Régle la fonction "Aléatoire" de l'iPod/iPhone sur: Morceaux, Albums ou Non.
Répéter	[REVERSE MODE]	[REPEAT]	Régle la fonction "Répéter" de l'iPod/iPhone sur: Un, Tous ou Non.
Rétro-éclairage	REC [●]	[DISPLAY], [SCROLL]	L'iPod/iPhone est rétroéclairé durant 30 secondes.
Liste de lecture suivante	—	[PLAYLIST UP]	Sélectionne la liste lecture suivante sur l'iPod/iPhone.
Liste de lecture précédente	—	[PLAYLIST DOWN]	Sélectionne la liste lecture précédente sur l'iPod/iPhone.
Album suivant	—	[ALBUM UP]	Sélectionne l'album suivant sur l'iPod/iPhone.
Album précédent	—	[ALBUM DOWN]	Sélectionne l'album précédent sur l'iPod/iPhone.

• Certains boutons peuvent ne pas fonctionner de la façon décrite selon l'ampli que vous possédez.

Il n'y a pas de son

• Vérifiez que l'iPod/iPhone est en mode de lecture.
• Vérifiez que l'iPhone est bien inséré dans le RL Dock.
• Vérifiez que l'ampli est activé, que la source correcte est sélectionnée et que le volume n'est pas au minimum.
• Vérifiez que les fiches sont correctement enfoncées. Assurez-vous que le cordon d'alimentation est branché à une prise de courant de tension appropriée et connecté au RI Dock.

La télécommande du rl dock ne pilote pas l'ipod/iphone

• Si le RI Dock se trouve sur un autre appareil, le signal de la télécommande peut être masqué, ce qui risque d'entraver le contrôle à distance. Dans ce cas, déplacez le RI Dock.
• Vérifiez que l'iPhone est bien inséré dans le RI Dock.
• Quand vous utilisez la télécommande du RI Dock, orientez-la toujours vers le RI Dock (voyez page 7).
• Les boutons de certaines télécommandes fonctionnent différemment selon que le mode OSD soit activé ou coupé (voyez page 6).

La télécommande de l'ampli ne pilote pas l'ipod/iphone

• Vérifiez que l'iPod/iPhone est correctement inséré dans le Dock.
• Si la télécommande de l'ampli a des boutons de mode Remote, vérifie que vous avez sélectionné le bon mode de télécommande.
• Vérifiez le réglage du sélecteur RI MODE du RI Dock.
• Quand vous utilisez la télécommande de l'ampli, orientez-la tout vers l'ampli. Le RI Dock doit être connecté à l'ampli avec un cable RI et un cable audio.
• Vérifiez que le sélecteur RI MODE du RI Dock et le mode de télécommande ont le même réglage. Pour en savoir plus, consultez le manuel d'instructions de l'ampli.

Si vous ne parvenez toujours pas à contrôler l'iPod/iPhone, lancez la lecture en appuyant sur le bouton Lecture de l'iPod/iPhone. Il devrait alors être possible de le commander à distance.

• Vérifiez que la télécommande de l'ampli est réglée sur la bonne adresse ID.

L'affichage n'apparaît pas à l'écran du téléviseur

Activez le mode OSD ("On") (voyez page 9). - Réglez le système du téléviseur sur PAL ou NTSC (voyez page 12). - Sélectionnez le mode de sortie vidéo (composite/composant) en fonction de l'entrée vidéo de votre téléviseur (voyez page 9).

Pour regarder un diaporama ou une vidéo de l'ipod/iphone sur le téléviseur

• Coupes le mode OSD ("Off"), et utilisez les commandes de l'iPod/iPhone ou la télécommande pour sélectionner et lancer le diaporama ou la vidéo.
• Pour piloter le diaporama, suivez les procédures standard de l'iPod/iPhone.

Fiche technique

Alimentation: Adaptateur secteur (5V DC) Consommation (iPod/iPhone non inséré): Modèle pour l'Amérique du Nord: 0,8 W Autres modèles: 0,8 W

Poids: 300 g (0.66 lbs.)

Dimensions (L x H x P): 110 x 54 x 112 mm

$$ 4 - 5 / 1 6 \times 2 - 1 / 8 \times 4 - 7 / 1 6" $$

Prises : VIDEO OUT (COMPONENT/VIDEO)

AUDIO OUT L/R

Prise RI

Les spécifications et caractéristiques sont susceptibles d'être modifiées sans préavis.

La lettre ajoutée à la fin du nom de produit (voyez nos catalogues et emballages) indique la couleur du RI Dock. La fiche technique et le fonctionnement sont identiques, quelle que soit la couleur.

• Les instructions de manipulation données dans ce manuel d'instructions peuvent changer avec de futures mises à jour du système de l'iPod/iPhone. L'adaptateur secteur fourni avec le RI Dock est exclusivement conçu pour le RI Dock. Ne l'utilisez pas avec un autre appareil. Inversement, n'utilisez pas d'autre adaptateur secteur avec le RI Dock. Cela pourrait endommager le RI Dock.
• En cas d'interférence avec une station de radio FM ou AM du tuner ou du récepteur, éloignez son antenne du RI Dock, de l'iPod/iPhone et du cordon de l'adaptateur secteur. Évitez en outre de enrouler le cordon de l'adaptateur secteur avec d'autres câbles.
