Type de produit	Raboteuse / Dégauchisseuse
Marque	EINHELL
Modèle	RT-SP 260 D
Tension d'alimentation	400 V / 3~ / 50 Hz
Puissance nominale (S1)	1900 W
Puissance max (S6 40%)	2800 W
Largeur max de la pièce	260 mm
Hauteur max de la pièce	160 mm
Dimensions table d'avance	500 x 282 mm
Dimensions table d'enlèvement	500 x 282 mm
Dimensions table à tirer d'épaisseur	400 x 260 mm
Vitesse d'avance (table à tirer)	5 m/min
Vitesse de rotation du moteur	2800 tr/min
Vitesse de rotation du fer du rabot	6500 tr/min
Profondeur de coupe max	3 mm
Raccord d'aspiration	Diamètre 100 mm
Poids	92 kg
Type de protection	IP40
Niveau de pression acoustique (en charge)	94,8 dB(A)
Niveau de puissance acoustique (en charge)	104,8 dB(A)
Vibration	12 m/s²
Garantie	2 ans

FOIRE AUX QUESTIONS - RT-SP 260 D EINHELL

Comment changer le fer du rabot ?

Débranchez la machine. Retirez la butée parallèle. Desserrez les vis de la barre (22) et retirez-la avec le fer (21). Nettoyez les pièces. Montez un nouveau fer sur la barre et replacez le tout. Resserrez légèrement les vis, puis réglez le dépassement du fer (max 0,1 mm) à l'aide des boulons hexagonaux. Serrez d'abord les vis du milieu, puis les extérieures.

Comment régler la butée parallèle ?

Desserrez le levier de cliquet (16) pour déplacer la butée parallèle (6) à la largeur souhaitée. Ouvrez le levier de cliquet (15) pour incliner le guide de butée (39) à l'angle désiré. Assurez-vous que le guide de butée repose toujours sur la table d'avance (13).

Comment passer du mode dressage au mode tirage d'épaisseur ?

Démontez d'abord la butée parallèle et la table d'enlèvement. Tournez la table à tirer d'épaisseur complètement vers le bas avec la manivelle et pivotez l'aspiration de copeaux vers le haut. Utilisez le commutateur (2) pour sélectionner le mode souhaité : position A pour le dressage, position B pour le tirage d'épaisseur.

Quelle est la profondeur de coupe maximale ?

La profondeur de coupe maximale est de 3 mm pour le dressage. Pour le tirage d'épaisseur, ne réglez pas la table à plus de 5 mm au-dessus de l'épaisseur du bois.

Comment régler la hauteur de la table à tirer d'épaisseur ?

Utilisez la manivelle (4) pour monter ou descendre la table à tirer d'épaisseur (42). La cote se lit sur l'échelle (33) à l'aide du pointeur (41).

Quels sont les niveaux de bruit de cette machine ?

En charge, le niveau de pression acoustique est de 94,8 dB(A) et le niveau de puissance acoustique est de 104,8 dB(A). Portez toujours une protection auditive.

Comment entretenir et nettoyer la machine ?

Nettoyez régulièrement l'engrenage de la commande du rabot à l'aide d'une brosse ou d'air comprimé. Lubrifiez les points de serrage et les chaînes avec de l'huile moteur. Les tables doivent rester propres ; améliorez le glissement avec du lubrifiant. Vérifiez la tension de la courroie après 5 heures d'utilisation.

Puis-je utiliser cette machine sur du 230 V monophasé ?

Le modèle RT-SP 260 D est conçu pour une alimentation triphasée 400 V. Pour une version monophasée 230 V, référez-vous au modèle RT-SP 260 (sans D). Vérifiez la plaque signalétique.

Comment vérifier la tension de la courroie ?

Débranchez la machine. Retirez l'écrou borgne du recouvrement de courroie (45). Appuyez sur la courroie (46) ; le jeu doit être de 15 à 20 mm. Ajustez si nécessaire.

Que faire en cas de défaut sous garantie ?

Contactez le service après-vente ISC GmbH. Joignez l'original du bon d'achat et une description précise du défaut. La garantie est de 2 ans et ne couvre pas l'usure normale, les dommages dus au transport ou à une utilisation non conforme.

MODE D'EMPLOI RT-SP 260 D EINHELL

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afin d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Description de l'appareil

1 Interrupteur Marche/Arrêt 2 Commutateur rabotage/tirage d'épaisseur 3 Poussoir 4 Manivelle 5 Dispositif d'aspiration des copeaux 6 Butée parallele 7 Levier de serrage 8 Support du recouvrement du rabot 9 Bouton de réglage pour la section de coupure 10 Levier de commande 11 Poignée de transport 12 Recouvrement du rabot 13 Table d'avance 14 Table d'enlèvement 15 Levier de clique 16 Levier de clique 17 Levier de blocage de la table 18 Roues de transport 19 Pieds 20 Porte 21 Fer 22 Barre 23 Bloc de lames 24 Cales anti-retour 25 Unite interrupteur-fiche 26 Clé à six pans creux 27 Clé à vis 28 Capot d'aspiration des copeaux 29 Boulon 30 Roueau d'ecartement 31Guidage de la table 32 Guidage de la butée parallele 33 Echelle 34 Panneau de base 35 Panneau latorial 36 Panneau latorial 37 Panneau dorsal 38 Barre transversale

39 Guide de butée 40 Échelle 41 Pointeur 42 Table à tirer d'épaisseur 43 Ressort en plastique 44 Cylindre d'avance 45 Recouvrement de courroie 46 Courroie

2. Volume de livraison

Raboteuse Support - Outil démontage Poussoir

3. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le petit manuel ci-joint.

4. Remarques importantes

• Mettez l'interrupteur Marche / Arrêt (1) hors circuit et tirez la fiche hors de la prise de courant avant la maintenance et le service de réparation. (Figure 1)
• Contrôlez régulièrement si le fer (21) et la barre (22) sont bien fixés dans le bloc de lames (23). (Figure 36) Les fers (21) peuvent dépasser le bloc de lames (23) au maximum de 1,1 mm. (Figure 45)
• Ne retirez jamais les recouvrements de sécurité de la machine, sauf pour le service après vente ou pour les travaux de réparation.
• Les recouvrements de sécurité doivent toujours être intacts. Fixez et bloquez les recouvrements de sécurité à l'endroit prévu avant chaque emploi de la machine. Si vous employez la machine dans un endroit clos, raccordez un collecteur de poussière au niveau du dispositif d'aspiration des copeaux (5). (Figure 1)
• Attention : il faut relier l'appareil de façon sûre à la terre. Le câble de raccordement jaune-vert est le conducteur de protection. Vérifiez si les cales anti-retour (24) fonctionnent bien sans problème. (Figure 5)
• Portez toujours une protection des yeux.
• Ne découpez jamais d'échancrures, de tourillons ou de formes.

Lorsque l'appareil est correctement monté, manié, entretenu et réparé, il apporte la prestation désirée dans ce mode d'emploi. La machine doit être contrôlée à intervalles réguliers. Les composants défectueux, y compris le câble électrique, ne doivent pas être utilisés. Les composants cassés, déterminés par l'usage ou déformés doivent immédiatement être remplacés ou échangés. Les travaux de réparation ou le changement de composants doivent uniquement être réalisés par un personnel qualifié. Sur l'appareil ou sur les composants de l'appareil, il est interdit de réaliser des modifications après lesquelles l'appareil ne pourrait plus satisfaire aux spécifications standards.

5. Utilisation conforme à l'affectation

La machine à dresser et à tirer d'épaissur sert à dresser et à tirer d'épaissur du bois de coupe entier de tous types, de forme carrée, rectangulaire ou chanfreinée.

La machine doit exclusivement être employée conformément à son affectation.

Malgré l'emploi conforme à l'affectation, certains facteurs de risque résiduels ne peuvent être complètement supprimés. Les blessures suivantes peuvent se produire en fonction du déroulement du travail nécessaire :

• Contacts des doigts ou des mains avec l'arbre à lame dans la zone non protégée. Recul de pièces en cas de manutention incorrecte.
• Perte d'audition et blessures des yeux, des doigts ou des mains si la protection nécessaire n'est pas utilisée.
• Emissions nuisibles à la santé en cas d'utilisation dans un endroit clos sans installation d'aspiration adéquate.

Veillez au fait que nos appareils, conformément à leur destination, n'ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

6. Valeurs d'émission de bruit

RT-SP 260D/260	Fonctionnement Marche à vide
Niveau de pression acoustique LpA	94,8 dB(A)	80,7dB(A)
Niveau de puissance acoustique LwA	104,8 dB(A)	91,1dB(A)

Les valeurs individuelles sont des valeurs d'émission et ne doivent donc pas représenter simultanément des valeurs de poste de travail sûres. Bien qu'il y ait une corrélation entre le niveau d'émission et celui d'immission, on ne peut déduire avec certitude si des mesures de précaution supplémentaires sont nécessaires ou non. Les facteurs pouvant influencer le niveau d'immission liés au poste de travail comprennent la durée des effets, la taille de salle de travail, les autres sources de bruit, etc., par ex. le nombre de machines et autres processus voisins. Les valeurs de poste de travail fiables peuvent aussi varier d'un pays à l'autre. Cette information est cependant destinée à rendre les personnes utilisant l'outil capables de estimer les risques et dangers.

7. Caractéristiques techniques RT-SP 260D

Moteur à courant alternatif : 400V 3~50 Hz

Puissance P : 1900 W S1

Puissance P : 2800 W S6 40%

Type de protection : IP40

Vibration a_w : 12 m/s²

Largeur maxi. de la pierce à usiner: 260 mm

Hauteur maxi. de la pièce à usiner, épaisseur admissible: 160 mm

Table d'avance: 500 × 282 mm

Table d'enlèvement : 500 x 282 mm

Table à tirer d'épaisseur : 400 x 260 mm

Vitesse d'avance de la table à tirer d'épaisseur: 5 m/min

Vitesse de rotation à vide du moteur n_0 : 2800 tr/min

Vitesse de rotation à vide du fer du rabot : 6500 tr/min

Profondeur de coupe de rabotage maxi : 3 mm

Profondeur de coupe de rabotage maxi.: 3 mm

Pente maxi. de la butée parallèle :

Dispositif d'aspiration des copeaux: 0-100 mm

Poids: 92 kg

Mode S6 40% : marche continue avec service discontinu (temps de marche 10 mn). Afin de ne pas faire chauffer le moteur de façon inadmissible, il faut le faire fonctionner pendant 40% du temps de marche à la puissance nominale et ensuite 60% du temps de marche sans charge.

7.1 Caractéristiques techniques RT-SP 260

Matériel à courant alternatif : 230V ~ 50 Hz

Puissance P : 2000 W S1

Degré de protection : IP40

Vibration a_w : 12 m/s

Largeur de pièce maxi : 260 mm

Hauteur maxi. de la pièce à usiner, épaissieur

hauteur maximale admissible: 160 mm

Table d'avance: 500 × 282 mm

Table d'enlèvement : 500 x 282 mm

Table à tirer d'épaissur : 400 x 260 mm

Vitesse d'avance de la table à tirer d'épaissieur :

5 m/min

Vitesse de rotation à vide du moteur _0 : 2800 tr/min

Vitesse de rotation à vide du fer du rabot : 6500 tr/min

Profondeur de coupe de rabotage maxi.: 3 mm

Profondeur de coupe de rabotage maxi.: 3 mm

Pente maxi. de la butée parallèle :

Dispositif d'aspiration des copeaux : Ø 100 mm

Poids: 92 kg

8. Avant la mise en service

• Déballez la machine à dresser et à tirer d'épaisseur et vérifiez si elle a été eventuellement endommagée. La machine doit être mise en place et alignée de façon à bien tenir correctement.
• Avant la mise en service, les recouvrements et dispositifs de sécurité doivent être montés dans les règles de l'art. Le fer du rabot doit pouvoir tourner sans obstacle.
• Dans le cas de bois ayant déjà été traité, veillez aux corps étrangers, comme par ex. les clous ou vis, etc. Avant d'actionner l'interrupteur Marche/Arrêt (1),

Assurez-vous que le fer du rabot est correctement monté et que les parties mobiles fonctionnent sans obstacle.

Assurez-vous avant de connecter la machine que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

9.1 Montage de l'unité interrupteur-fiche (figure 3)

Fixez l'unité interrupteur-fiche (25) avec les deux écrous borgnes (a) au niveau du front de l'appareil. Pour ce faire, vous pouvez utiliser les deux écrous borgnes supérieur ou inférieur (a).

9.2 Montage du dispositif d'aspiration des copeaux (figures 4 à 7)

Montez le dispositif d'aspiration des copeaux (5) et le capot d'aspiration des copeaux (28) comme montré en figures 4 à 7. Utilisez pour ce faire :

• 5x boulons à tête hexagonale M5 x 12 (a) 2x vis à tête hexagonale à rondelle M5 x 12 (b) 4x rondelles (c) 1x écrou autobloquant M5 (d) pour fixer le dispositif d'aspiration des copeaux (5)

9.3 Montage de la manivelle (figures 8-10)

Fixez la manivelle (4) avec la vis sans tête (b) sur le boulon (29). Procédez ensuite comme indiqué en figure 10. Utilisez pour ce faire : 1 x vis à empreinte cruciforme M5 x 75 (a)

9.4 Montage de la table d'enlèvement (figures 11-13)

Montez la table d'enlèvement (14), comme indiqué dans les figures 12 et 13.

9.5 Montage de la table d'avance (figures 15-16)

Desserrez les vis à six pans creux (c) des deux guidages de table (31) et enlevez-les (fig. 15). Retirez les guidages de table (31) vers le haut le cas échéant à l'aide d'un tournevis. Posez la table d'avance (13) sur la machine et fixez-la aux guidages de table (31) et les 4 vis à six pans creux (c) (fig. 16). Introduisez ensuite la douille filetée du bouton de réglage pour la section de coupure (9) dans la table d'avance (13). La douille filetée du bouton de réglage pour la section de coupure (9) doit être alors tournée dans le fillet interieur du rouleau d'écartement et fixée avec 4 écrous M10 (b). Plus les deux paires d'écrous bloqués par contre écrous sont distants l'un de l'autre, plus la section de coupure

Réglable est grande. Un repère rouge se trouve sur la douille filetée, il donne la position des deux écrous (b) à l'extrémité de la douille filetée. Fixez finalement la bague de réglage (a) comme indiqué en figure 19. Pour ce faire, vous trouverez l'encoche (e) pour la vis sans tête (d) dans la douille filetée du bouton de réglage de la section de coupure (9).

9.6 Montage de la butée parallèle (figure 19) Poussez la butée parallèle (6) dans le guidage de la butée parallèle (32) et fixez-la avec le levier de cliquet (16).

9.7 Montage des poignées de transport (figures 20-21)

Montez les poignées de transport (11) comme indiqué en figure 21. Utilisez pour ce faire :

2x vis à tête hexagonale à rondelle M8 x 30 (a) 4x rondelles (b) 2x écrous autobloquant M8 (c)

9.8 Montage du support (figures 22-32)

Assemblez le support de façon analogue aux figures 23-27. Commencez par le panneau de base (34) et le panneau latéral (35/36). Montez ensuite le panneau dorsal (37). Complétez maintenant avec les autres panneaux latéraux (35/36). Utilisez pour ce faire:

• 20x vis à tête hexagonale M6 x 10 (a)
• 20x rondelles (b) 20x écrous M6 (c)

Fixez la barre transversale (38) comme indiqué en figure 25 et suspendez les dents de la porte (20). Utilisez pour ce faire :

4x vis à empreinte cruciforme M5 x 10 (d) 4x écrous autobloquants M5 (e)

Fixez les pieds (19) aux panneaux latéraux 35 et 36, comme indiqué en figure 27 et 29. Les pieds sont réglables en hauteur. Il est ainsi possible d'aligner la raboteuse de façon optimale, même sur un sol irrégulier. Utilisez pour ce faire :

4x rondelles (a) 4x vis à tête hexagonale M10 x 40 (b) 8x écrous M10 (c)

Montez les roues de transport (18) sur le panneau latéral (36) comme indiqué dans les figures 29 et 30. Utilisez pour ce faire :

4x vis à tête hexagonale M6 x 15 (a) 4x rondelles (b) 4x écrous autobloquant M6 (c)

Vissez les panneaux latéraux (35/36) du support avec la raboteuse comme indiqué dans les figures 31 et

1. Utilisez pour ce faire :

4x écrous M8 (a) 4x rondelles (b) 4x vis à tête hexagonale M8 x 15 (c)

10.1 Commande de l'interrupteur (figure 3)

Pos. A Mode de dressage Pos. B Mode à tirer d'épaissur Pos. C Bouton de mise en circuit Pos. D Bouton de mise hors circuit Pos. E Actionnement d'arrêt d'urgence Pos. F Clapet d'interrupteur pouvant être fermé à clé Pos. G Boîte de connexion

10.2 Sens de rotation (pour RT-SP 260D)

Important : Respectez le sens de rotation du fer du rabot. Pour ce faire, mettez brièvement la machine en et hors circuit. Le fer du rabot doit tourner dans le sens des aiguilles d'une montre lorsqu'on le regarde à partir de la face avant de la machine. (voir la flèche de sens de rotation sur le front de la machine) Si tel n'est pas le cas, il faut alors corriger le sens de rotation. Pour ce faire, veuillez demander à un atelier spécialisé en électricité.

10.3 Réglement de la butée parallèle (figure 33)

En desserrant le levier de cliquet (16), la butée parallèle (6) peut être réglée sur la largeur de pièce désirée. En ouvrant le levier de cliquet (15), le guide de butée (39) est basculé dans l'angle nécessaire.

Attention: le guide de butée (39) doit toujours se trouver sur la table (13) !

10.4 Réglage du recouvrement du rabot (figure 34)

Le recouvrement du rabot (12) peut être réglé en continu sur la largeur de pièce en desserrant le levier de serrage (7). En actionnant le levier de commande (10), on règle la hauteur du recouvrement du rabot (12) sur la hauteur de la pièce à usiner.

10.5 Réglage de l'enlèvement des copeaux pendant le dressage (figure 1/35)

Le bouton de réglage pour la section de coupure (9) permet de régler l'épaisseur de copeaux en continu. Celle-ci peut être lue sur l'échelle (40).

10.6 Réglage de la table à tirer d'épaissieur (figure 42)

La table à tirer d'épaissur (42) peut être réglée à l'aide de manivelle (4) à la cote désirée. On peut

la cote devant être réglée sur l'échelle (33) à l'aide du pointeur (41).

11. Rééquipement en table à tirer d'épaisseur

11.1 Démontage de la butée parallèle (figure 19) Pour le démontage de la butée parallèle (6), procédez dans l'ordre inverse de celui indiqué au repère 9.6. 11.2 Démontage de la table d'enlèvement (figure 39/40)

Pour le démontage de la table d'enlèvement (14), procédez dans l'ordre inverse de celui indiqué au repère 9.4.

11.3 Déplacement du boîtier à copeaux (figure 40-42)

Tournez la table à tirer d'épaisseur (42) complètement vers le bas avec la manivelle (4) et pivotez l'aspiration de copeaux (5) vers le haut.

12. Mode de dressage (figure 37/38)

Placez le matériel à plat sur la table d'avance (13), réglez de la main gauche la hauteur désirée du recouvrement du rabot (12). Le matériel ne doit pas toucher le recouvrement du rabot (12) ce faisant. Faites démarrer la machine en mode de dressage (voir 10.1) et faites glisser le matériel lentement et constamment contre le bloc de lames (23). Important : les mouvements de mains doivent se faire bien au-dessus du recouvrement des lames ! Lors du dressage, collez toujours le pouce à la main !

Pour dresser les côtés minces d'une pièce, desserrez le levier de serrage (7) du recouvrement du rabot (12) et réglez le recouvrement du rabot (12) à la largeur voulue. Le ressort en plastique (43) à l'extrémité du recouvrement du rabot (12) est chargé d'exercer une légère pression sur la pièce à usiner. Verrouillez le recouvrement du rabot (12) dans sa position correcte et faites démarrer la machine. Poussez la pièce à usiner lentement et constamment contre le bloc de lames (23).

Assurez-vous que la butée parallèle (6) soit réglée sur un angle exact de (ou un autre angle désiré). La pièce à usiner doit être placée à plat sur la butée parallèle. Attention! Les travaux de dressage de courtes pièces à usiner doivent absolument être réalisés à l'aide d'un pouvoir (3)!

13. Mode de tirage d'épaisseur (figure 42/43)

Préparez la machine au tirage d'épaisseur comme indiqué au repère 11. Réglez la table à tirer d'épaisseur (42) sur l'épaisseur désirée du matériel. Le réglage ne doit pas dépasser de plus de 5 mm d'épaisseur du matériel lui-même. (voir à ce propos le repère 10.5) Faites démarrer la machine en mode à tirer d'épaisseur (voir 10.1) et mettez une pièce à usiner, le côté raboté vers le bas sur la table à tirer d'épaisseur (42). Poussez lentement la pièce à usiner vers l'avant jusqu'à ce que le cylindre d'avance (44) réagisse. Pour les pièces en forme de coin, introduisez tout d'abord l'extrémité la plus épaisse.

14. Changement de lieu d'implantation (figure 49)

Soulevez la machine en la prenant par les poignées de transport (11), jusqu'à ce que les roues de transport (18) soient posées sur le sol et puissent rouler.

15. Maintenance et service

15.1 Remplacement du fer du rabot (figure 36/44-46)

Déconnectez toujours la machine avant la maintenance. Pour éviter que des pièces à usiner soient projetées en retour à cause de lames émoussées, contrôlez régulièrement si les lames sont bien aiguisées. Remplacez les lames émoussées comme suit :

Retirez la butée parallèle comme indiqué au repère 11.1. Desserrez les vis (a) de la barre (22). Tournez les vis (a) dans le sens des aiguilles d'une montre dans la barre. Retirerez la barre (22) avec le fer (21) du bloc de lames (23). Nettoyez les pièces. Fixez un nouveau fer (21) sur la barre (22) et montez-le à nouveau dans le bloc de lames. Resserrez légèrement les vis (a). Contrôlez à partir de combien le fer (21) dépasse de la table d'enlèvement (14). Pour ce faire, utilisez un comparateur à cadran ou une règle.

Le dépassement maximal du fer (21) sur la table d'enlèvement (14) s'élève à 0,1 mm. Pour corriger le dépassement des lames, tournez les trois boulons à tête hexagonale (b) sur la barre (22) vers l'extérieur et l'intérieur. Contrôlez de plus si le dépassement des lames est identique partout par rapport au bloc de lames (23) (figure 46). Lorsque le

dépassement des lames est correctement réglé, resserrez les vis (a) à fond. Serrez tout d'abord les vis (a) du milieu, ensuite celles extérieures.

Attention!

Utilisez exclusivement les lames fabriquées pour cet appareil. Si vous utilisez d'autres lames, il y a risque de blessures en raison d'une perte de contrôle. Évitez de trop tourner et de détacher probablement le filetage. Les barres (22) ou vis dont le filet est déterioré par l'usage doivent immédiatement être remplacées.

15.2 Tension de courroie (figure 47/48)

Contrôlez la tension de courroie après les cinq premières heures d'utilisation de la machine. Retirez l'écrou borgne (a) qui fixe le recouvrement de courroie (45). Contrôlez la tension en appuyant contre la courroie (46). Le jeu doit s'élever à 15-20 mm.

15.3 Nettoyage et maintenance

Nettoyez régulièrement de toute poussière l'engrenage de la commande du rabot à tirer à l'aide d'une brosse ou avec de l'air comprimé. Lubrifiez régulièrement tous les points de serrage et les chaînes avec quelques gouttes d'huile pour moteur.

Maintenez toutefois la courroie (46) exemple d'huile et de matière grasse.

Nettoyez régulièrement les broches de la table à tirer pour enlever les copeaux et la poussière et huilez-les légèrement. Maintenez table d'avance (13), la table d'enlèvement

(14) et la table à tirer d'épaisseur (42) exemples de copeaux. Améliorez le glissement des tables en les traitant périodiquement avec du lubrifiant.

15.4 Commande de pièces de rechange

Indiquer ce qui suit pour toute commande de pièces de rechange :

• Type de l'appareil - Numéro d'article de l'appareil
• Numéro d'identification de l'appareil
• Numéro de pièce de rechange de la pièce de rechange nécessaire

Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info

16. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc

être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières.

L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de votre commune!

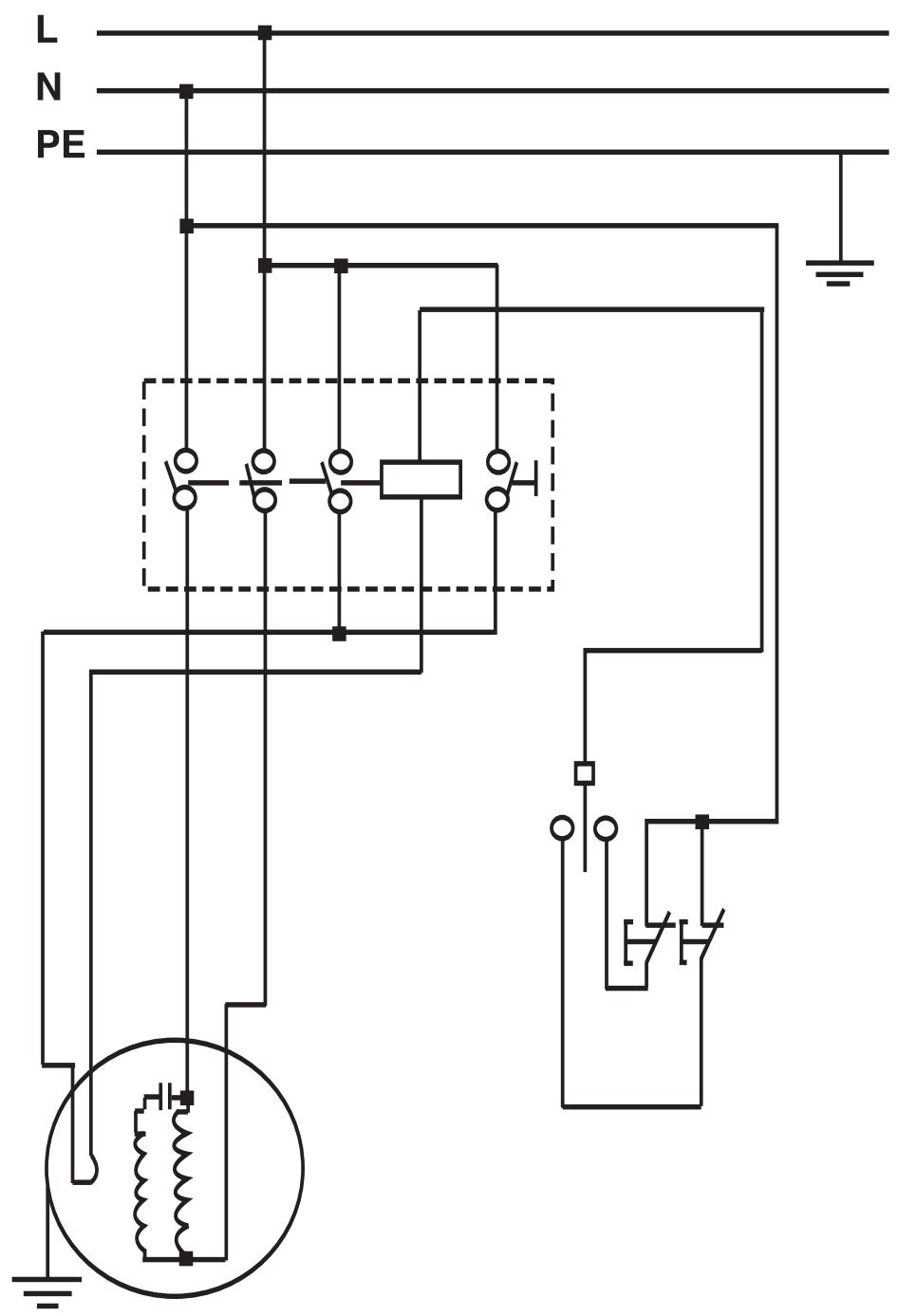

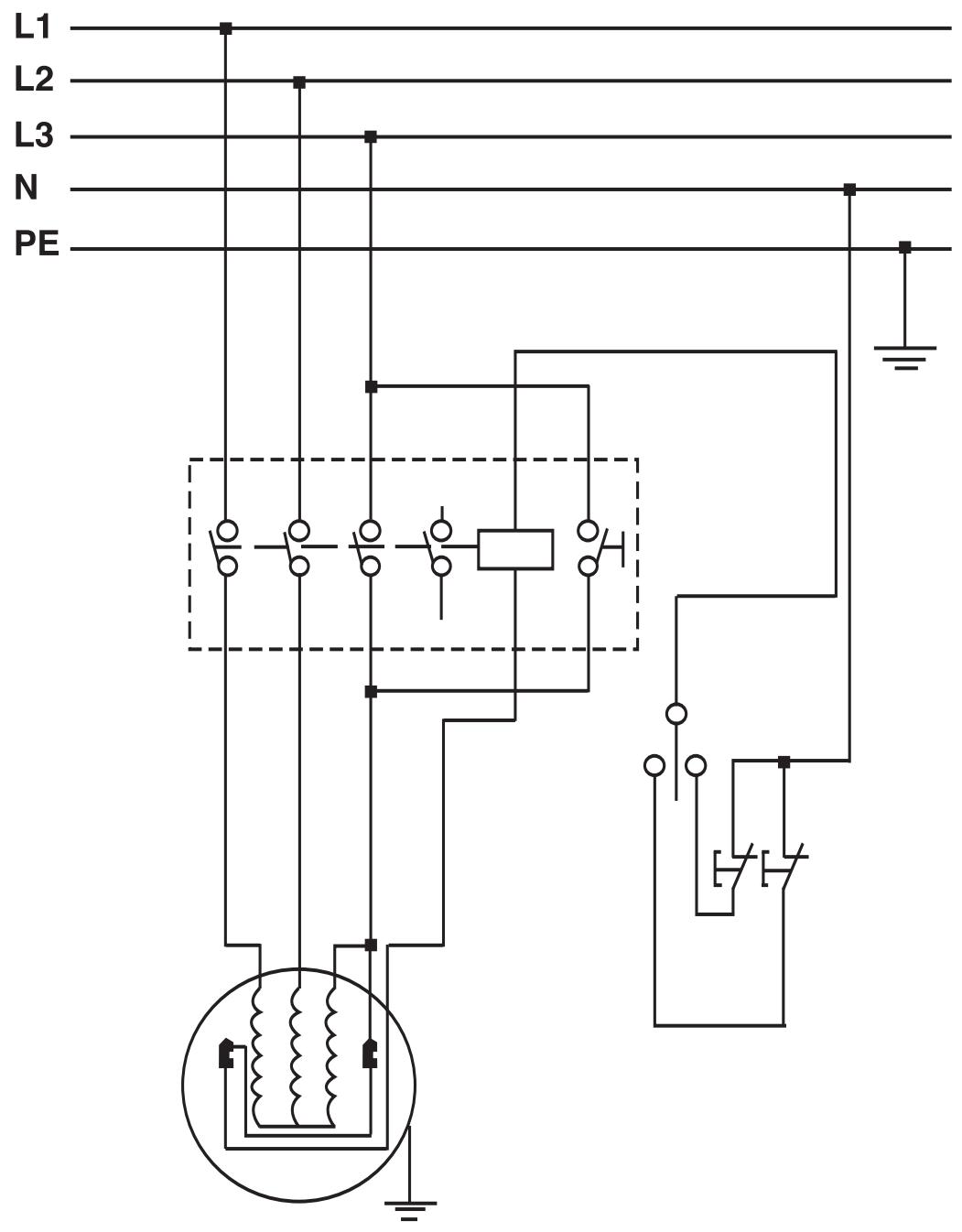

Plan des connexions RT-SP 260

La réimpression ou une autre reproduction de la documentation et des documents d'accompagnement des produits, même incomplète, n'est autorisée qu'avec l'agrément exprès de l'entreprise ISC GmbH.

Uniquement pour les pays de l'union européenne

Ne jetez pas les outils électriques dans les ordures ménagères.

Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être recueillis à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi :

Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retard, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

F Bulletin de garantie

Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil avait toutefois ne pas fonctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien pouvoir prendre contact avec notre service après-vente à l'adresse indiquée sur le bulletin de garantie. Nous restons également volontaires à votre disposition au numéro de téléphone de service indiqué plus bas. Pour faire valoir une demande de garantie, ce qui suit est valable :

1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garantie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.
2. La prestation de garantie s'applique exclusivement aux défauts occasionnés par des vices de fabrication ou de matériel et est limitée à l'élimination de ces défauts ou encore au remplacement de l'appareil. Veillez au fait que nos appareils, conformément à leur affectation, n'ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l'appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont également exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d'une installation non conforme, du non-respect du mode d'emploi ( comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes ( comme par exemple une surcharge de l'appareil ou encore l'emploi d'accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l'infiltration de corps étrangers dans l'appareil ( comme par exemple du sable, des pierres ou de la poussière), l'emploi de la force ou l'influence extérieure ( comme par exemple les dommages dus à une chute), ainsi que l'usure normale conforme à l'utilisation. Le droit à la garantie disparaît dès lors que des interventions ont lieu sur l'appareil.
3. Le délai de garantie s'élève à 2 ans et commence à la date de l'achat de l'appareil. Les demandes de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux semaines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l'appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu'un service après-vente sur place a été consulté.
4. Pour faire reconnaître vos demandes de garantie, veuillez nous envoyer l'appareil défectueux franco de port à l'adresse indiquée ci-dessous. Ajoutez à l'envoi l'original du bon d'achat ou de tout autre preuve de l'achat daté. Veuillez donc toujours bien conserver le bon d'achat en guise de preuve! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l'appareil est compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou encore un nouveau.

Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l'appareil n'est plus ou pas garanti. Pour ce faire, veuillez envoyer l'appareil à notre adresse de service après-vente.
