BT-MS 210 T - Scie à onglet EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie à onglet
Marque	EINHELL
Modèle	BT-MS 210 T
Alimentation	230 V ~ 50 Hz
Puissance	1 200 W
Vitesse à vide	4 500 min⁻¹
Lame de scie	210 × 30 mm, 24 dents, carbure
Largeur de coupe max. (90°)	120 × 55 mm
Largeur de coupe max. (45°)	65 × 55 mm
Largeur de coupe max. (double 45°)	40 × 23 mm
Table tournante	De -45° à +45°
Inclinaison du moteur	De 0° à 45° vers la gauche
Guide parallèle réglable	De -30° à +30°
Réglage en hauteur de la table	0 à 33 mm
Raccordement aspiration	Ø 36 mm
Poids net	13,2 kg
Poids brut	14,2 kg
Dimensions du colis	425 × 390 × 300 mm
Accessoires spéciaux	Lame carbure 48 dents (art. 45.020.48), lame carbure 24 dents (art. 45.020.34)
Code-barres	4006825 540734

FOIRE AUX QUESTIONS - BT-MS 210 T EINHELL

Comment changer la lame de scie ?

Débranchez l'appareil. Utilisez une clé pour desserrer la vis de blocage de la lame. Retirez la bride extérieure et la lame. Montez la nouvelle lame en veillant au sens de rotation. Serrez la vis et vérifiez le jeu.

Comment régler l'angle d'onglet ?

Desserrez la poignée de blocage de la table tournante. Tournez la table à l'angle souhaité (de -45° à +45°). Resserez la poignée. Vérifiez l'angle avec un rapporteur si nécessaire.

Comment raccorder un aspirateur ?

L'embout d'aspiration a un diamètre de 36 mm. Branchez un tuyau d'aspirateur compatible sur la sortie située à l'arrière de la machine. Utilisez un adaptateur si nécessaire.

Quelle est la profondeur de coupe maximale ?

La profondeur de coupe maximale est de 55 mm à 90° et de 55 mm à 45°. En double onglet, elle est de 23 mm. La largeur de coupe maximale est de 120 mm.

Comment nettoyer la scie ?

Débranchez l'appareil. Utilisez un chiffon humide pour enlever la sciure et les résidus. N'utilisez pas de solvants. Nettoyez régulièrement la lame avec un produit adapté.

Que faire si la lame ne tourne pas ?

Vérifiez l'alimentation électrique et le fusible. Assurez-vous que le blocage de l'arbre est dégagé. Si le problème persiste, contactez le service après-vente.

Comment remplacer les charbons du moteur ?

Débranchez l'appareil. Retirez les capuchons des porte-charbons de chaque côté du moteur. Extrayez les charbons usés et insérez les neufs. Replacez les capuchons.

Quelle lame de rechange utiliser ?

Utilisez une lame de 210 mm de diamètre avec un alésage de 30 mm et une épaisseur de 2,8 mm. Les lames carbure 24 ou 48 dents sont disponibles en accessoire.

Comment régler la butée de profondeur ?

La butée de profondeur se règle en abaissant la tête de scie et en tournant la molette de butée. Serrez l'écrou de blocage une fois la profondeur souhaitée atteinte.

Où trouver la notice complète ?

La notice d'utilisation est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger ou poser une question si besoin.

MODE D'EMPLOI BT-MS 210 T EINHELL

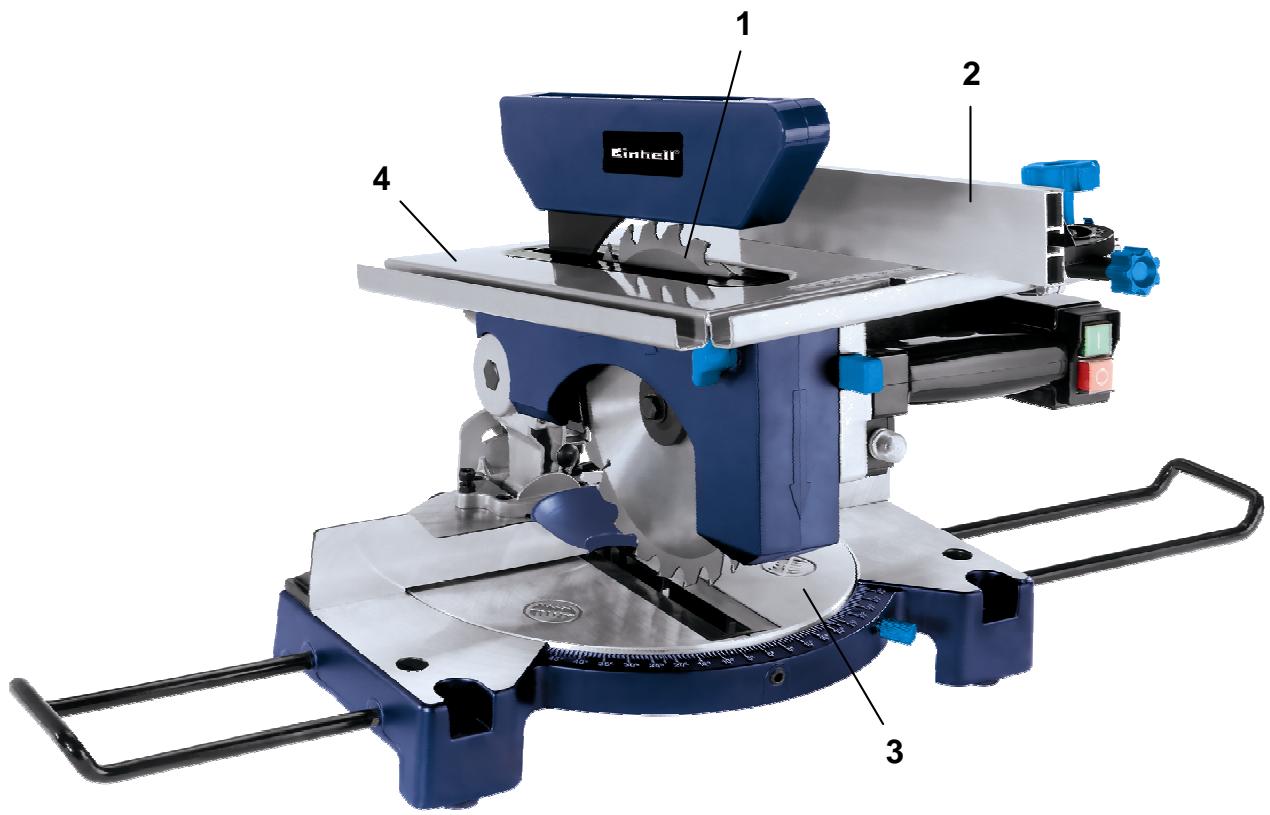

Features

Carbide tipped saw blade (1)
Guide fence continuously adjustable in parallel and square position from -30^ to +30^(2)
Rotating table as litre saw continuously from -45^ to +45^ adjustable (3)
Saw table continuously adjustable in height from 0 to 33mm (4)
Motor head as litre saw continuously tiltable to the left from 0^ to 45^
Connection for dust extraction Ø 36 mm

Technical Data

Mains: 230 V ~ 50 Hz
Power: 1,200 W
Idle speed n_o 4,500 min-1
TCT saw blade / teeth: 210× 30mm / 24 teeth
Max saw width 90^ / 45^ : 120 × 55 ~mm / 65 × 55 ~mm
Max saw width 2 × 45^ 40 × 23 ~mm
Cutting width max: 120 mm
Net weight: 13.2 kg
Gross weight: 14.2 kg
Packing dimensions: 425 × 390 × 300 ~mm
Bar code: 4006825 540734
Sales unit: 1 pc

As special accessories available :

TCT saw blade

210× 30× 2.8mm;24 teeth

TCT saw blade

210 x 30 x 2.8mm; 48 teeth

Art.-No.: 45.020.48

Bar code: 4006825 456004

Art.-No.: 45.020.34

Bar code: 4006825 456110
