MODE D'EMPLOI PSM 160A BOSCH

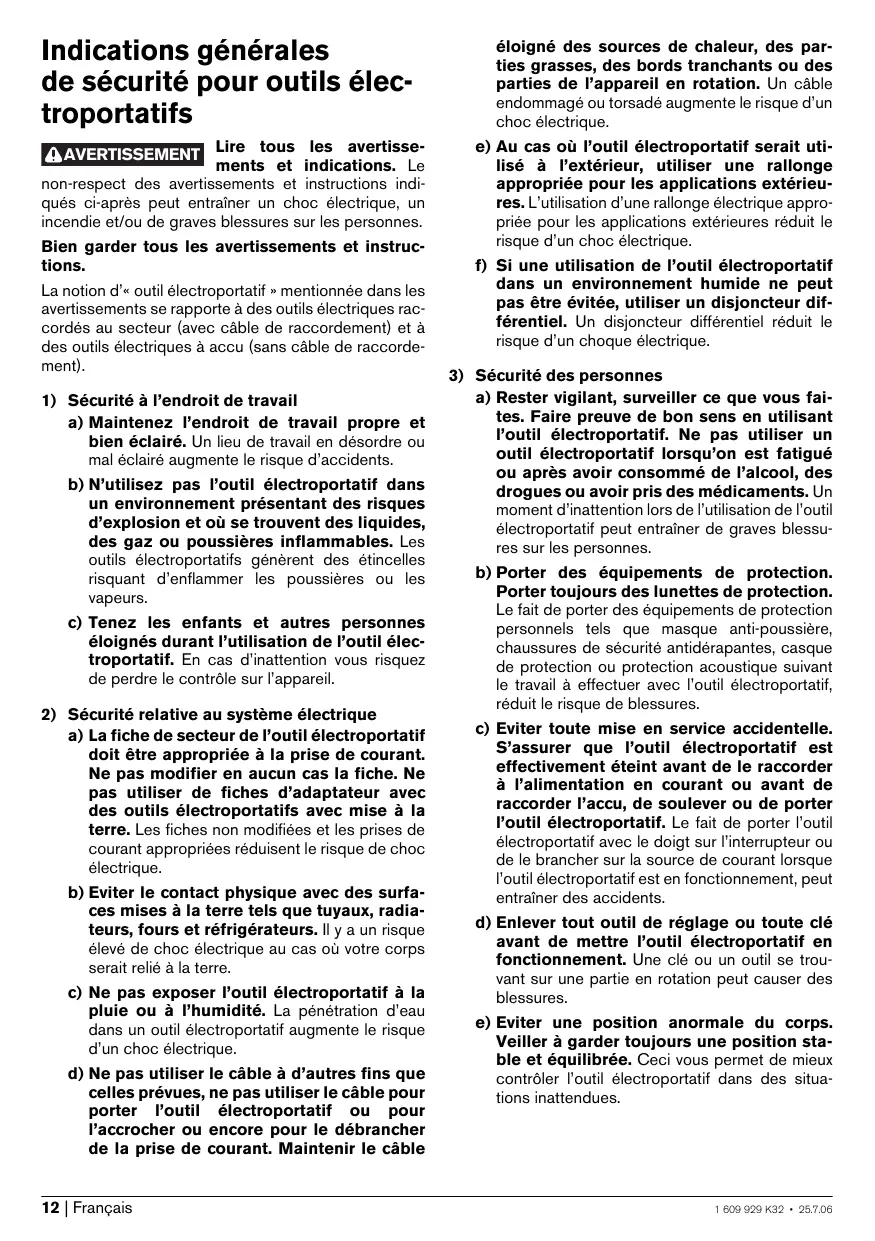

Indications generales de sécurité pour outils electroportatifs
A AVERTISSEMENT
Lire tous les averissements et indications. Le
non-respect des avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.
Bien garder tous les avertissements et instructions.
La notion d'« outil électroportatif » mentionnée dans les averissements se rapporte à des outils électriques raccordés au secteur (avec cable de raccordement) et à des outils électriques à accu (sans cable de raccordement).
1) Sécurité à l'endetroit de travail
a) Maintenez l'endetroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.
b) N'utilise pas l'outil electroportatif dans un environnement représentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils electroportatifs générent des étincelles risquant d'enflammier les poussières ou les vapeurs.
c) Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil electroportatif. En cas d'inattention vous risquez de perdre le contrôle sur l'appareil.
2) Sécurité relative au système électrique
a) La fiche de secteur de l'outil electroportatif doit être appropriée à la prise de courant. Ne pas modifier enaucun cas la fiche.Nepasutiliser defiches d'adaptateur avec des outils electroportatifs avec mise a la terre.Les fiches non modifiées et les prises de courant appropriées réduisent le risque de chocoléctrique.
b) Eviter le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, fours et réfrigerateurs. Il y a un risque élevé de chic electrique au cas où votre corps serait relié à la terre.
c) Ne pas exposer l'outil electroportatif à la pluie ou à l'humidité. La penetration d'eau dans un outil electroportatif augmente le risque d'un choc électrique.
d) Ne pas utiliser le cable à d'autres fins que celles prévues, ne pas utiliser le cable pour porter l'outil électroportatif ou pour l'accrocher ou encore pour le débrancher de la prise de courant. Maintenir le cable
éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'appareil en rotation. Un cable endommagé ou torsadé augmente le risque d'un choc électrique.
e) Au cas ou l'outil electroportatif serait utilise à l'extérieur, utiliser une rallonge appropriée pour les applications extérieures. L'utilisation d'une rallonge électrique appropriée pour les applications extérieures réduit le risque d'un choc électrique.
f) Si une utilisation de l'outil electroportatif dans un environnement humide ne peut pas etre evitee,utiliser un disjoncteur diferentiel.Un disjoncteur differentiel reduit le risque d'unChoqueelectrique.
3) Sécurité des personnes
a) Rester vigilant, surveiller ce que vous faites. Faire preuve de bon sens en utilisant l'outil electroportatif. Ne pas utiliser un outil electroportatif lorsqu'on est fatigué ou après avoir consommé de l'alcool, des drogues ou avoir pris des médicaments. Un moment d'inattention lors de l'utilisation de l'outil electroportatif peut entraîner de graves blessures sur les personnes.
b) Porter des équipements de protection. Porter toujours des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussiere, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer avec l'outil electroportatif, réduit le risque de blessures.
c) Eviter toute mise en service accidentelle. S'assurer que l'outil electroportatif est effectivement eteint avant de le raccorder a I'alimentation en courant ou avant deraccorder I'accu, de soulever ou de porter I'outil electroportatif. Le fait de porter I'outil electroportatif avec le doigt sur I'interrupteur ou de le brancher sur la source de courant lorsque I'outil electroportatif est en fonctionnement, peut entrainer des accidents.
d) Enlever tout outil de réglage ou toute clé avant demettre l'utilélectroportatif en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut cause des blessures.
e) Eviter une position anormale du corps. Veiller à garder toujours une position stable et équilibrée. Ceci vous permet de mistréçroller l'outil electroportatif dans des situations inattendues.
f) Porter des vêtements appropriés. Ne pas porter de vêtements amples ni de bijoux. Maintenir cheveux, vêtements et gants éloignés des parties de l'appareil en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des piées en mouvement.
g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifier que ceux-ci soient effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation d'un dispositif d'aspiration des poussières peut réduire les dangers dus aux poussières.
4) Utilisation etemploi soigneux d'outils electroportatifs
a) Ne pas surcharger l'appareil. Utiliser l'outil electroportatif approprié au travail à effectuer. Avec l'outil electroportatif approprié, vous travaillerez moins et avec plus de sécurité à la vitesse pour laquelle il est prévu.
b) Ne pas utiliser un outil electroportatif dont l'interrupteur est defectueux. Un outil electroportatif qui ne peut plus etre mis en ou hors fonctionnement est dangereux et doit etre réparé.
c) Retirer la fiche de la prise de courant et/ou enlever l'accu avant d'effectuer des réglages sur l'appareil, de changer les accessoires, ou de ranger l'appareil. Cette mesure de précaution empêche une mise en fonctionnement de l'utilé electroportatif par mégarde.
d) Garder les outils electroportatifs non utilisés hors de la portée des enfants. Ne pas permettre l'utilisation de l'appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils electroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiaies.
e) Prende soin de l'outil electroporatif. Verifier que les parties en mouvement fonctionnement correctement et qu'elles ne soient pas coincées, et contröler si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'outil electroporatif s'en trouve entravé. Faire réparer ces parties endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à des outils electroporatifs mal entretenus.
f) Maintenir les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincement moins souvent et peuvent être guidés plus facilement.
g) Utiliser les outils electroportatifs, les accessoires, les outils à monter etc. conformément à ces instructions. Tenir compte également des conditions de travail et du travail à effectuer. L'utilisation des outils electroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses.
5) Travaux d'entretien
a) Ne faire réparer l'outil électroportatif que par un personnel qualifié et seulement avec des pieces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil.
Instructions de sécurité spécifiques à l'appareil
N'utiliser l'outil electroportatif que pour un travail à sec. La pénétration d'eau dans un outil electroportatif augmente le risque d'un choc électrique.
Attention! Risque d'incendie! Eviter la surchauffe des matériaux travaillés et de la poncuse. Vider toujours le bac de récapération des poussières avant de faire une pause de travail. Les particules de poussière se trouvant dans le sac à poussières, le microfiltre, le sac en papier (ou dans le sac à poussières en tissu ou le filtrde l'aspirateur) peuvent s'enflammerdellesmèmes dans des conditions défavorables, p.ex. projection d'étincelles lors du ponçage de pièces en métal, Ceci notamment lorsque les particules de poussière sont mélangées à des résidus de vernis, de polyuréthane ou d'autres substances chimiques et que les matériaux travaillés sont très chauds après avoir été travaillés pendant une période assez longue.
Bloquer la pierce a travailler. Une pierce a travailler serree par des dispositifs de serrage ou dans un etau est fixe de maniere plus sure que tenue dans les mains.
Ne pas travailler de matériaux contenant de l'amiate. L'amiate est considérée comme étant cancérigène.
Prendre des mesures de sécurité, lorsque des poussieres nuisibles à la santé, inflammbables ou explosives peuvent être générées lors du travail. Par exemple: Certaines poussières sont considérées comme étant cancérigènes. Porter un masque anti-poussières et utiliser un dispositif d'aspiration de poussières/de copeaux s'il est possible de raccorder un tel dispositif.
- Tenir propre la place de travail. Les mélanges de matérielles sont particulièrement dangereux. Les poussières de métaux légers peuvent être explosives ou inflammables.
Ne jamais utiliser un outil électroportatif dont le cable est endommagé. Ne pas toucher à un cable endommagé et-retirer la fiche du cable d'alimentation de la prise du courant, au cas où le cable serait endommagé lors du travail. Un cable endommagé augmente le risque d'un choc électrique.
Description du fonctionnement
Lire tous les averissements et indications. Le non-respect des averissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.
L'appareil est concu pour le ponçage et le polissage à sec des surfaces en bois, mastic ainsi que pour des surfaces vernies. Il est particulièrement approprié pour travailler des profilés et des coins ou pour les endroits d'accès difficile.
Eléments de l'appareil
La numérotation des éléments de l'appareil se refère à la représentation de l'outil électroportatif sur la page graphique.
1 Interrupteur Marche/Arret
2 Bac de récapération des poussières, complet (micro filtersystem)
3 Levier de blocage pour le bac de récapuration des poussières
4 Feuille abrasive
5 Plateau de ponçage
6 Levier SDS pour le déverrouillage du plateau de ponçage
7 Sortie d'aspiration
8 Filtre (micro filtersystem)
9 Adaptateur d'aspiration
10 Tuyau d'aspiration
11 Raccord de ponçage pour lamelles
12 Feuille abrasive pour languette de ponçage
13 Languette de ponçage, plate
14 Languette de ponçage, ovale*
*Les accessoires décrits ou montrés ne sont pas compris dans l'emballage standard.
\section*{Caracteristiques techniques}
| Ponceuse multiple | PSM 160 A |
| N° d'article | | 3 603 C77 0.. |
| Puisance absorbée nominale | W | 160 |
| Vitesse de rotation en marche à vide | tr/min | 12000 |
| Vitesse à vide | min-1 | 24000 |
| Surface de la feuille abrasive | cm2 | 104 |
| Diamètre du circuit oscillant | mm | 1,6 |
| Poids suivant EPTA-Procedure 01/2003 | kg | 1,4 |
| Classe de protection | | ☐/II |
Ces indications sont valables pour des tensions nominales de [U] 230/240 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.
Respectez impératifement le numéro d'article se trouvant sur la plaque signalétique de l'outil electropoportatif. Les désignations commerciales des différents outils electropoportifs peuvent varier.
Bruits et vibrations
Valeurs de mesure déterminées conformément à EN 60745.
Les mesures réelles (A) du niveau de pression acoustique de l'appareil sont de 76 dB(A). Incertitude K = 3 dB.
Lors du travail, le niveau sonore peut dépasser 85 dB(A).
Porter une protection acoustique!
Les valeurs de vibration dessenties au niveau du bras et de la main sont en général inférieures à 2,5 m/s².
AVERAGEMENT
L'amplitude d'oscillation indiquée dans ces instructions
d'utilisation a ete mesurée suivant les méthodes de mesurenge normées dans EN 60745 et peut etre utilisée pour une comparaison d'appareils.
L'amplitude d'oscillation change en fonction de l'utilisation de l'appareil electroportatif et peut, dans certains cas, être supérieure à la valeur indiquée dans ces instructions d'utilisation. La sollicitation vibratoire pourrait être sous-estimée si l'appareil electroportatif est régulierement utilisé d'une telle manière.
Remarque: Pour une estimation précise de la sollicitation vibratoire pendant un certain temps d'utilisation, il est recommendé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est eteint ou en fonctionnement, mais pas juste utilise. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.
Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normatifs suivants : EN 60745 conformément aux règlements des directives 89/336/CEE, 98/37/CE.
Aspiration de poussières/de copeaux
Avant d'effectuer des travaux sur l'outil electroportatif,steroler la fiche de la prise de courant.
Monter le bac de récapération des poussières 2 sur la sortie d'aspiration 7 et le faire encliqueter.
Pour vider le bac de récapération des poussières 2 appuyer sur les leviers de blocage 3 se trouvant sur le côté du bac de récapération des poussières (1). Retirer le bac de récapération des poussières vers le bas (2).
Avant d'ouvr le bac de récapération des poussières 2 il est recommendé de détacher les poussières du filtre en frappant le bac sur un support stable.
Prendre le bac de récapération des poussières 2 au niveau de l'endetroit prévu à cet effet, relever le filtre 8 vers le haut et vider le bac de récapération des poussières. Nettoyer les lamelles du filtre 8 à l'aide d'une brosse douce.
Monter l'adaptateur d'aspiration 9 sur la sortie d'aspiration 7. Veiller à ce que les leviers de blocage de l'adaptateur d'aspiration s'encliquettent. A l'adaptateur d'aspiration 9 il est possible de brancher un tuyau d'aspiration d'un diamètre de 19mm
Raccorder le tuyau d'aspiration 10 à un aspirateur (aspirateur). Vous trouvezez un tableau pour le raccordement aux différents aspirateurs à la fin des ces instructions d'utilisation.
Pour démonter l'adaptateur d'aspiration 9 presser le levier de blocage etPTRirer l'adaptateur d'aspiration.
L'aspirateur doit être approprié au matériel à travailler.
Pour l'aspiration de poussières particulièrement nuisibles à la santé, cancérigènes ou sèches, utiliser des aspirateurs spéciaux.
Avant d'effectuer des travaux sur l'outil electroportatif,steroler la fiche de la prise de courant.
Avant de monter une nouvelle feuille abrasive, éliminer les poussières et saletés se trouvant sur le plateau de ponçage 5 à l'aide d'un pinceau p. ex.
Afin de garantir uneonne aspiration de poussieres, s'assurer que les perforations de la feuille abrasive et du plateau de ponçage coinceident.
Le plateau de ponçage 5 est équipée d'un revêtement auto-agrippant, ce qui permet de fixer rapidement et facilement les feuilles abrasives.
Tapoter légerement sur le revêtement auto-agrippant du plateau de ponçage 5 avant de monter la feuille abrasive 4 afin d'obtenir une adhésion optimale.
L'outil electroportatif est équipé de 2 feuilles abrasives qui peuvent être replacées séparément selon leur état d'usure.
N'utiliser l'outil electroportatif que lorsque les deux feuilles abrasives sont montées.
N'utiliser que des feuilles abrasives qui ont la même grosseur de grains.
Placer la feuille abrasive 4 de façon à la faire coincider avec un bord du plateau de ponçage 5 et appuyer sur la feuille abrasive par un léger mouvement de rotation dans le sens des aiguilles d'une montre.
Pour démonter la feuille abrasive 4, la prendre par un coin et la retireur du plateau de ponçage 5.
Il est possible d'utiliser les feuilles abrasives de la ponceuse Delta Bosch.
Monter les accessoires de ponçage tels que les non-tissé ou les feutres à polir de la même manière sur le plateau de ponçage.
Choix de la feuille abrasive
Suivant le matériel à travailler et le travail demandé, il existe différentes feuilles abrasives :
| Grains |
| red:WoodPour travailler tous les bois | | 40-180 |
| Pour le dégrossissage p. ex. de poutres et planches rugueuses, non rabotées | grossier | 40 |
| Pour la rectification (plane) et le nivélément de petites rugosités | moyenne | 80, 120 |
| Pour la rectification de parachèvement et le ponçage de bois durs | fin | 180 |
| white:PaintPour travailler couches de peinture/vernis ou apprêts comme p. ex. mastic ou masse de replissage | | 40-180 |
| Pour enlever des couches de peinture | grossier | 40 |
| Pour poncer des couches de base de peinture | moyenne | 80, 120 |
| Pour le finissage d'apprêts avant l'application de la pein-ture laque | fin | 180 |
Pour retravailler ou pour polir des matériaux, notamment le métal et la pierre, utiliser un non-tissé ou un feuTre à polir.
Suivant la qualité souhaïette de la surface à travailler, utiliser le type de non-tissé ou de feuvre à polir le mistrés adapté au travail à effectuer.
Pousser le levier SDS pour le déverrouillage du plateau de ponçage 6 vers la droite jusqu'à la butée.
Enlever le plateau de ponçage 5.
Guider le plateau de ponçage 5 par le bas contre la fixation du plateau de ponçage et le presser solidement.
4 Pousser le levier SDS pour le déverrouillage du plateau de ponçage 6 vers la gauche jusqu'à la butée.
Au cas où le coin avant de la feuille abrasive serait use, le plateau de ponçage complet peut être enlevé et - tourné de 120^ et être - remontée.
Plateaux de ponçage spéciaux
Vous pouvez remplacer le plateau de ponçage 5 fourni par un plateau de ponçage spécial disponible comme accessoire.
Le montage du plateau de ponçage spécial s'effectue comme le remplacement du plateau de ponçage fourni.
Le montage et le démontage de la feuille abrasive correspondante s'effectuant comme le changement de la feuille abrasive d'origine.
L'utilisation du plateau de ponçage pour lamelles 11 permet de travailler des endroits d'accès particulièrement difficile tels que les lamelles de fenêtres, armoires ou portes.
La languette de ponçage plate 13 permet de travailler p. ex. des fentes étroites et des espaces très restreints.
La languette de ponçage ovale 14 permet de travailler des pièces convexes et concaves, des corps creux tels qu'on les trouve p. ex. sur des meubles, rampes d'escaliers ou radiateurs.
Mise en marche
Mise en service
- Tenir compte de la tension du réseau! La tension de la source de courant doit coïncider avec les indications se trouvant sur la plaque signalétique de l'outil électroportatif. Les outils électroportatifs marqués 230 V peuvent également être mis en service sous 220 V.
Mise en Marche/Arrêt
Pour la mise en service de l'outil electroportatif, pousser l'interrupteur Marche/Arrêt 1 vers la droite en position « I »
Pour arrêt l'outil électropotatif pousser l'interrupteur Marche/Arrêt 1 vers la gauche en position « 0 »
Instructions d'utilisation
Avant de déposer l'outil électroportatif, attendre que celui-ci soit complètement à l'arrêt.
L'enlèvement de matière dépend essentiellement duchioix de la feuille abrasive.
Seules des feuilles abrasives impeccables assurent un bon travail de ponçage et menagent l'utilé electropor-tatif.
Veiller à ce que la pression de travail soit régulière, afin d'augmenter la durée de vie des feuilles abrasives.
Une trop grande pression exercée sur l'appareil n'entraîne pas une meilleure puissance de ponçage mais une usure plus importante de l'outil électroportatif et de la feuille abrasive.
Pour poncer avec une précision extrème descoins, des bords et des endroits d'accès difficile, il est également possible de ne travailler qu'avac la pointe ou le bord du plateau de ponçage.
Une feuille abrasive avec laquelle on a travaillé du métal, ne doit pas être utilisée pour d'autres matérieliaux.
N'utiliser que des accessoires de ponçage d'origine Bosch.
Entretien et service après-venture
Nettoyage et entretien
Avant d'effectuer des travaux sur l'util electroportatif,steroler la fiche de la prise de courant.
Toujours tenir propres l'outil electroportatif ainsi que les ouies de ventilation afin d'obtenir un travail impeccable et sur.
Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci avait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente/agréée pour outillage Bosch.
Pour toute demande de renseignement ou commande de pieces de rechange, nous préciser impérativement le numéro d'article à dix chiffres de l'outil électroportatif indiqué sur la plaque signalétique.
Service après-vente
Vous trouvrez des vues éclatées ainsi que des informations concernant les pieces de rechange sous: www.bosch-pt.com
France
126, rue de Stalingrad
93700 Drancy
Centre d'appels SAV: 0143119006
N°vert Conseiller Bosch: .0800 05 50 51
Belgique, Luxembourg
32070/225565
Fax. +32 (0)70/22 55 75
E-Mail: Outillage.Gereedschap@be.bosch.com
Suisse
0 44/8 47 15 12
Fax. 044/8471552
Elimination des déchets
Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.
Seulement pour les pays de l'Union Européenne:
Ne pas jeter votre apparéil électroportatif avec les ordures menagères!
Conformément à la directive européen 2002/96/CE relative aux déchets d'équipements électriques et Electroniques et sa réalisation dans les
lois nationales, les outils electroportatifs dont on ne peut plus se servir doivent etre séparés et suivre une voie de recyclage appropriée.
Sous réserve de modifications.
