GEBRUIKSAANWIJZING PSM 160A BOSCH

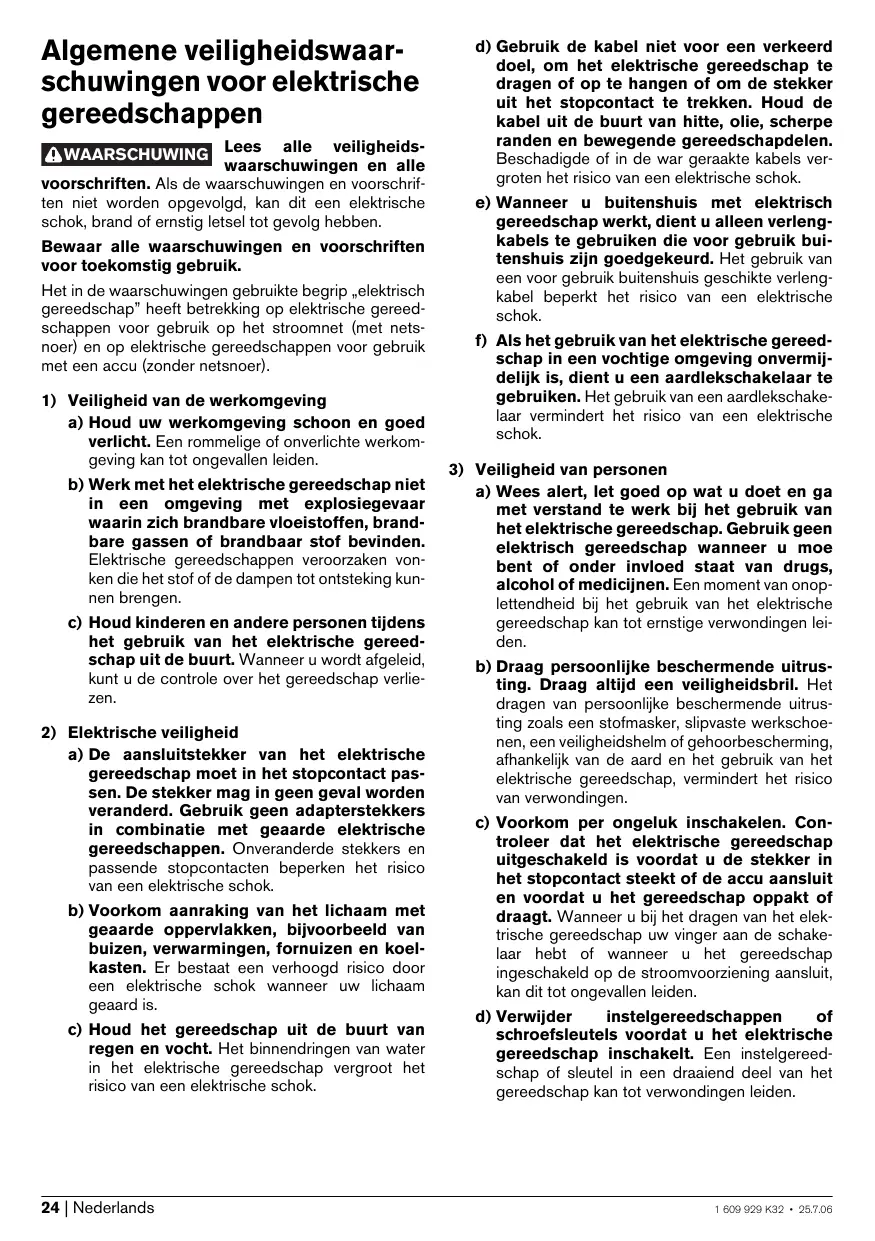

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle

voorschriften. Als de waarschuwingen en voorschriften Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruekte begrip „elektrisch gereedschap" hierft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) Veiligheid van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrische gereedschap nicht in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappenveroorzaken vonden die het stof of de dampen tot ontsteking kunnen brengen.
c) Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschapuit de buurt. Wanneru wordt afgeleid, kurz u de controle over het gereedschap verliezen.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geoarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d) Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekkeruit het stopcontact te trekken. Houd de kabel uit de buurt van ditte, olie, scherpe randen en bewegende gereedschapden. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlang-kabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlang-kabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereed-schap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligkeit van Personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wonneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting. Draag altiijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werksoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschapuitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneru bij het dragen van het elektrische gereedschap uw vinger aan de schake-laar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot oncevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

e) Voorkom een onevenwichtige lichaamshousing. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachte situatuies beter onder controle honden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können door bewegende delen worden meegenomen.
g) Wanneer stofafzigings- of stofopvangvoorzieingen können worden gemonteerd, dient u zich ervan te verzekeren dat dezeলen en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegelt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar nicht-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap nicht gebruiken door Personen die er Niet mee vertrouwd zijn en deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanner deze door onervaren Personen worden gebruikt.
e) Verzorg het elektrische gereedschap zorgvuldig. Controller en bewegende delen van het gereedschap correct functioneren en nicht vastklemmen en of onderden zoda-nig gebroken of beschadigd�n dat de werking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderden voor het gebruik repareren. Veel ongevallen hebben hun orzaak in slecht onderhouden elektrische gereedschappen.

f) Houd snijdende inzeitgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzeitgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situ-ties leiden.

5) Service

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verwangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Gereedschapspecifiekeveiligheidsvoorschriften

• Gebruik het elektrische gereedschap alleen voor droog schuren. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
  Let op, brandgevaar! Voorkom oververhitting van het te schuren materiaal en de schuurmachine. Maak voor onderbrekingen van de werkzaamheden algid de stofzak leeg. Schuurstof in stofzak, microfilter, papieren stofzak (filterzak of filter van de stofzuiger) kan zich ontbronden onder ongunstige omstandigheden, bijvoorbèeld wegvliegende vonden het schuren van metalen. Bijzonder gevaar bestaat als het schuurstof vermengd is met resten lak, polyurethaan of andere chemische stoffen en het schuurmaterial na langdurige werkzaamheden heet is.
  Zet het werkstuk vast. Een met spanvoorzieningen of een bankschoef vastgehonden werkstuk wordt better vastgehonden dan u met uw hand kutndeon.
  Bewerk geen asbesthoudend materiaal. Asbest geldt als kankerverwekkend.
  Tref veiligheidsmaatregelen wanner er bij werkzaamheden stoffen{kunnen ontstaan die schadelijk voor de gezondheid,brandbaar of explosief zich. Bijvoorbeeld: sommige soorten stof gelden als kankerverwekkend.Draag een stofmasker en gebruik een afzuiigng voor stof en spanen,alsdeze kan worden aangesloten.

Houd uw werkplek schoon. Materiaalmengsels bijzonder gevaarlijk. Stof van lichte metalen kan ontvammen of exploderen.
- Gebruik het elektrische gereedschap Niet met een beschadigde kabel. Raak de beschadigde kabel Niet aan en trek de stekker uit het stopcontact als de kabelijdens de werkzaamheden worden beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.

Functiebeschrijving

Lees alle verilgheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het gereedschap is bestemd voor het droog schuren en polijsten van hout, plamuur en gelakte oppervlakken. Het is bijzonder geschikt voor profielen, hoeken en moeilijk bereikbareplaatsen.

Afegebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Aan/uit-schakelaar
2 Stofbox compleet (microfiltersystem)
3 Blokkerhendel voor stofbox
4 Schuurlblad
5 Schurplateau
6 SDS-schuif voor ontgrendeling schuurplateau
7 Uitblaasopening
8 Filterelement (microfiltersystem)
9 Afzuaigaansluiting
10 Afzugslang
11 Lamellenvoorzetstuk
12 Schuurblad voor schuurtong
13 Schuurtong, plat
14 Schuurtong, ovaal*

• Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd.

Technische gegevens

Multischuurmachine		PSM 160 A
Zaaknummer		3 603 C77 0..
Opgenomen vermogen	W	160
Onbelast toerental	min-1	12000
Onbelast aantal schuur-bewegingen	min-1	24000
Oppervlakte schuurblad	cm2	104
Draaicirkeldiameter	mm	1,6
Gewicht volgens
EPTA-Procedure 01/2003	kg	1,4
Isolatieklasse		☐/II

Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoerigen kan denze gegevens afwijken.
Let op het zaaknummer op het typepeaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen konnen afwijken.

Informatie over geluid en trillingen

Meetwaarden bepaald volgens EN 60745.

Het A-gewogen geluidsdrukniveau van het gereed-schap betdraagt kenmerkend 76 dB(A).Onzekerheid K = 3 dB.

Het geluidsniveau tijdens de werkzaamheden kan 85 dB(A) overschrijden.

Draag een gehoorbescherming.

De hand/arm-trilling is kenmerkend minder dan 2,5m / s^2

WAARSCHUWING

Het in deze gebruiksaanwij- zing vermelde trillingsniveau

is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt voor het vergelijk-ken van gereedschappen.

Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in sommige gezallen boven de in deze gebruksaanwijzing aangegeven waarde liggen. De trillingsbelasting kan anderschat worden als het elektrische gereedschap regelmatig op dergelijkijke wijze worden gebruikt.

Opmerking: Voor een nauwkeurige schatting van de trillingsbelastingijdens een bepaalde arbeidsperiode moet ook rekening worden gezchoolen met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Conformiteitsverklaring (C)

Wij verklaren als alleen verantwoordelijke dat dit product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG.

Afzuiging van stof en spanen

Trek alsijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Eigen afzuing met stofbox (zie afbeelding A1-A4)

Plaats de stofbox 2 op de uitblaasopening 7 tot deze vastklikt.

Voor het leegmaken van de stofbox 2 drukt u op de blokkeerhendel 3 aan de zich Kant van de stofbox (1). Trek de stofbox maar onderen los (2).

Voor het openen van de stofbox 2 dient u met de stofbox, zoals op de afbeelding getoond, op een vaste ondergrond te kloppen, om het stof los te make van het filterelement.

Pak de stofbox 2 vast aan bij de greepuitsparing, klap het filterelement 8aar boven weg en maak de stofbox leeg. Reinig de lamellen van het filterelement 8 met een zachte borstel.

Externale afzuiging (zie afbeelding B)

Steck de afzuigadapter 9 op de uitblaasopening 7. Let erop dat de blokkeerhendels van de afzuigadapter vastklikken. Aan de afzuigadapter 9 kan een afzuigslant met een diameter van 19mm worden aangesloten.

Verbind de afzuigslang 10 met een stofzuiger (toebehoren). Een overzicht van aansluitingen op verschil-lende stofzuigers vindt u aan het einde van deze gebruiksaanwijzing.

Voor de demontage van de afzuigadapter 9 drukt u de blokkeerhendel waarvan achteraan samen en trekt u de afzuigadapter los.

De stofzuiger要去 geschikt voor het te bewerken materiaal.

Gebruik bij het afzigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Schuurblad wisselen (zie afbeelding C)

Trek alsijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Verwijder vuil en stof van het schuurplateau 5, bijvoorbeeld met een kwast, voordat u een nieuw schuurblad aanbrengt.

Als u een optimale stofafzuiging wilt bereiken, dient u erop te letten dat de perforaties in het schuurblad overeenkomen met de boorgaten in het schuurplateau.

Het schuurplateau 5 is voorzien van klitweefsel, zodat u schuurbladen met klithechtig snel en eenvoudig kurz bevestigen.

Klop het klitweefsel van het schuurplateau 5 voor het aanbrengen van het schuurblad 4uit, om een optimale hechterngelijk te make.

Het elektrische gereedschap is voorzien van twees schuurbladen die afhankelijk van de slijtagetoestand ook afzonderlijk kan den worden gewisseld.

Gebruik het elektrische gereedschap alleen als beiden schuurbladen gemonteerd zijn.
Gebruik alleen schurbladen metdezelfde korrel.

Laat het schuurblad 4 aan een zijde van het schuurplateau 5 goed aansluiten, leg het schuurblad verrolgens op het schuurplateau en druk het met een lichte draaibeweging met de wijzers van de klok mee vast.

Als u het schuurblad 4 wilt verwijderen, pakt u het aan een punt vast en trekt u het van het schuurplateau 5 los. U kunt de schuurbladen van de Bosch-deltaschuurmachine gebruiken.

Schuurtoebehoren zoals vlies en polijstvilt worden op bezelfde wijze op het schuurplateau bevestigd.

Keuze van het schuurblad

Afgestemd op het te bewerken materiaal en de gewenste afname van het oppervlak zijn er verschil-lende schuurbladen verkrijgbaar:

	Korrel
red:WoodVoor het bewerken van allehoutmaterialen		40-180
Schuren van bijvoorbeeld ruwe, ongeschaafde balken en planken	Grof	40
Vlakschuren enwegschuren vankleine oneffenheden	Middel	80, 120
Harde houtsoorten fijn schuren	Fijn	180
	KorreI
white:PaintVoor het bewerken van verf-en laklagen en basislagen van vulmaterialial en plamuur		40-180
Voor het afschuren van verf	Grof	40
Voor het schuren van grondverf	Middel	80, 120
Voor het opschuren van grond-verflagen voor het lakken	Fijn	180

Voor het nabewerken of polijsten, in het bijzonder van metaaal en steen, gebruikt u een vlies of een polijstvilt.

Afhankelijk van de gewenste oppervlaktekwaliteit van het werkstuk können verschillende vliessoorten of polijstvilen worden gezruikt.

Schuurplateau verwisselen (zie afbeelding D)

Duw de SDS-schuif voor de ontgrendeling van het schuurplateau 6 tot aan de aanslag waar rechts.
2 Verwijlder het schuurplateau 5.
Plaats het schuurplateau 5 van onderen gegen de schuurplateauopname en druk deze stevig vast.
Duw de SDS-schuif voor de ontgrendeling van het schuurplateau 6 tot aan de aanslag waar links.

Als bijvoorbeeld de voorste punt van het schuurblad versleten is, kan ook het complete schuurplateau worden verwijderd en - 120^ gedraaid - waar worden teruggeplaatst.

Speciale schuurplateaus

UCNT het meegeleverde schurplateau 5 verrangen door een als toebehoren verkrijgbaar special schurplateau.

De montage van het speciale schuurplateau gebeurt opdezelfde wijze als het wisselen van het meegeleverde schuurplateau.

Het aanbrengen en verwijderen van het desbetreffende schuurblad geleurt opdezelfde wijze als het wisselen van het originele schuurblad.

Lamellenvoorzetstuk (zie afbeelding E)

Door gebruik te makev van het lamellenvoorzetstuk 11
kunt u bijzonder moeilijk bereikbare plaatsen bewerken,
zoals lamellen van ramen, kasten en deuren.

Schuurtong, plat (zie afbeelding F)

Met de platte schuurtong 13=knt u smalle sleuven en nauweussenruimten bewerken.

Schuurton, ovaal (zie afbeelding G)

Met de ovale schuurtong 14 kurz u rondingen en holle ruimten bewerken, ofaar binnen gebogen vlakken, bijvoorbeeld van meubels, leuningen of verwarmingsradiatoren.

Gebruik

Ingebruikneming

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gevevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen können ook met 220 V worden gezruikt.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschaken duwt u de aan/uit-schakelaar 1aar rechts in stand "I".

Als u het elektrische gereedschap wilt uitschakelen duwt u de aan/uit-schakelaar 1aar links in stand _·0^

Tips voor de werkzaamheden

Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt.

Het afnamevermogen bij het schuren worden in hoofdzaat bepaald door de keuze van het schurblad.

Alleen onbeschadigde schuurbladen zorgen voor een goede schurrcapaciteit en ontzien het elektrische gereedschap.

Let op een gewelijkmatige aandrukkracht om de levensduur van de schuurbladen te verlengen.

Een overmatige verhoging van de aandrukkracht leidt nicht tot een groter schuurvermögen, maar wel tot een sterkere slijtage van het elektrische gereedschap en het schuurblad.

Voor zeer nauwkeurig schuren van hoeken, randen en moeilijk bereikbare gebieden kurz u ook alleen met de punt of een rand van het schuurplateau werken.

Gebruik een schuurblad waarmee metaal is bewerkt.
niet meer voor andere materialen.

Gebruik uitsluitend origineel Bosch-schuurtoebehoren.

Onderhoud en reiniging

Trek alsijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopengen alsijd schoon om goed en veilig te werken.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van verrangingsonderdelen algid het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Explosietekingen en informatie over verwangingsonderdelen vindt u op:

www.bosch-pt.com

Nederland

+31 (0)76/579 54 54

Elektrische gereedschappen, toebehoren en verpakkin-gen要去en op een voor het milieu verantwoorde wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen nicht bij het huisvuil.

Volgens de Europese richtig 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlij in nationaalrecht

moeten Niet更是 bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieuverantwoorde wijze worden hergebruikt.

Wijzigingen voorbehonden.
