l’Union Ne pas jeter votre appareil électroportatif avec les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée. Sous réserve de modifications. Pour toute demande de renseignement ou commande de pièces de rechange, nous préciser impérativement le numéro d’article à dix chiffres de l’outil électroportatif indiqué sur la plaque signalétique. 1 609 929 K32 • 25.7.06 Français | 17 Avvertenze generali di pericolo per elettroutensili Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. AVVERTENZA Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. b) Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. c) Tenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile.

2) Sicurezza elettrica

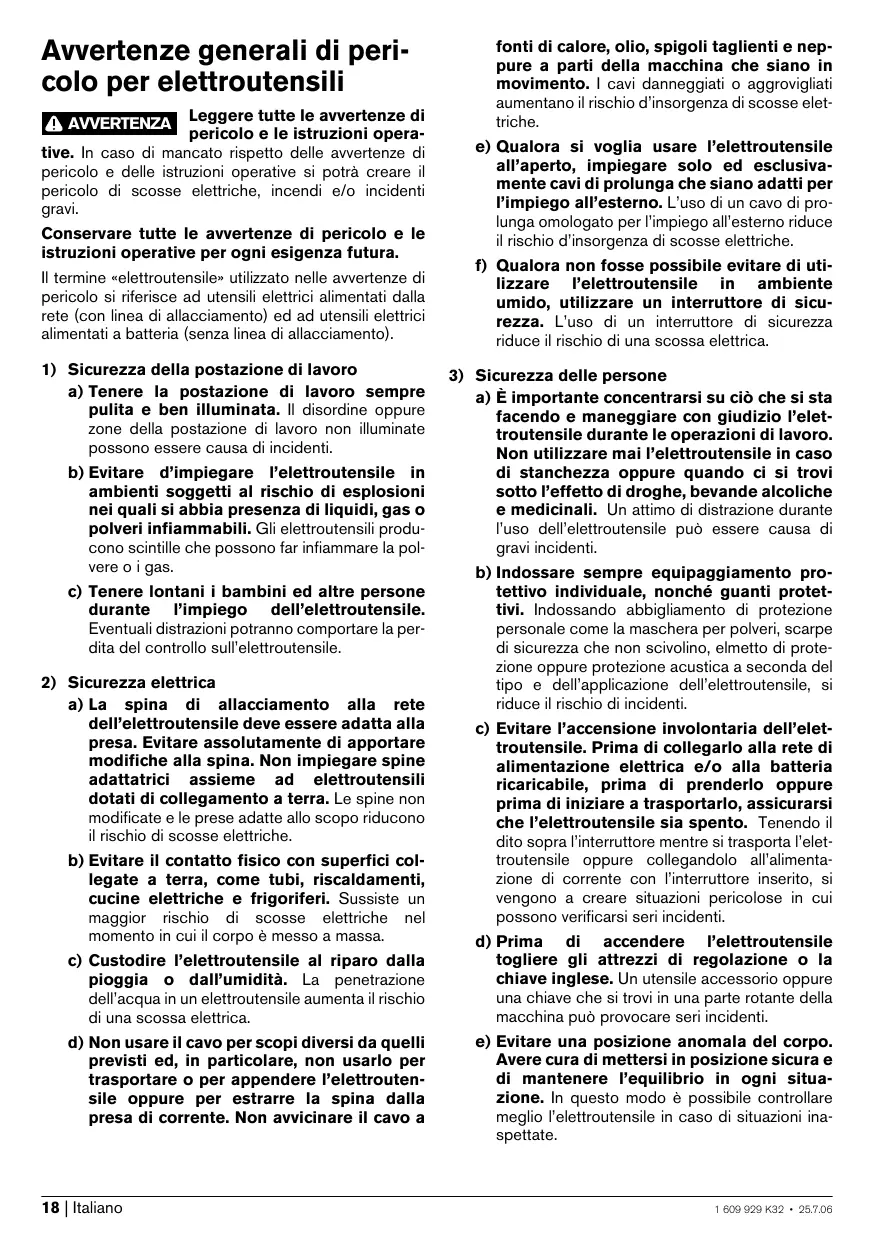

a) La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. c) Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettroutensile aumenta il rischio di una scossa elettrica. d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a 18 | Italiano fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L’uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti. c) Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. d) Prima di accendere l’elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un utensile accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. 1 609 929 K32 • 25.7.06 f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli

elettroutensili a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione. b) Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione involontariamente. d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. e) Eseguire la manutenzione dell’elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente. f) Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. 1 609 929 K32 • 25.7.06 g) Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

a) Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. Istruzioni di sicurezza specifiche per la macchina f Utilizzare l’elettroutensile esclusivamente per levigatura a secco. L’eventuale infiltrazione di acqua in un elettroutensile va ad aumentare il rischio d’insorgenza di scosse elettriche. f Attenzione: Pericolo d’incendio! Evitare un surriscaldamento del materiale in lavorazione e della levigatrice. Prima di iniziare una pausa svuotare sempre il contenitore per la polvere. La polvere di abrasione nel sacchetto raccoglipolvere, nel Microfilter, nel sacchetto raccoglipolvere in carta (o nel sacchetto raccoglipolvere o nel filtro dell’aspirapolvere) può prendere fuoco in caso di condizioni sfavorevoli come la scia di scintille prodotta durante la levigatura del metallo. Una situazione particolarmente pericolosa si viene a creare quando la polvere di smerigliatura si mischia con resti di vernice e poliuretano oppure con altri materiali chimici ed il materiale in lavorazione si riscalda troppo nel corso di una lavorazione di lunga durata. f Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. f Non lavorare mai materiali contenenti amianto. L’amianto è ritenuto materiale cancerogeno. f Prendere dei provvedimenti appropriati in caso che durante il lavoro dovessero svilupparsi polveri dannose per la salute, infiammabili oppure esplosive. Ad esempio: Alcune polveri sono considerate cancerogene. Portare una maschera di protezione contro la polvere ed utilizzare, se collegabile, un sistema di aspirazione polvere/aspirazione trucioli. Italiano | 19 f Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolarmente pericolose. La polvere di metalli leggeri può essere infiammabile ed esplosiva. f Mai utilizzare l’elettroutensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che si dovesse danneggiare il cavo mentre si lavora. Cavi danneggiati aumentano il rischio di una scossa di corrente elettrica. Descrizione del funzionamento Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Dati tecnici Levigatrice universale Codice prodotto Potenza nominale assorbita Numero di giri a vuoto Numero oscillazioni a vuoto Superficie del foglio abrasivo Diametro del raggio di orbitazione Peso in funzione della EPTA-Procedure 01/2003 Classe di sicurezza PSM 160 A 3 603 C77 0..

1,4 /II Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti. Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili possono variare. Informazioni sulla rumorosità e sulla vibrazione Uso conforme alle norme Valori misurati conformemente alla norma EN 60745. La macchina è adatta per la levigatura e la pulitura a secco su superfici in legno, su materie plastiche, su superfici stuccate e su superfici verniciate. La macchina è particolarmente adatta per profilati, spigoli oppure punti difficilmente accessibili. Il livello di pressione acustica stimato A della macchina ammonta a 76 dB(A). Incertezza della misura K=3 dB. Il livello di rumore durante il lavoro può superare 85 dB(A). Usare la protezione acustica! La vibrazione su mano-braccio è inferiore a 2,5 m/s2. Componenti illustrati La numerazione dei componenti illustrati si riferisce all’illustrazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica. 1 Interruttore di avvio/arresto 2 Cassetta raccoglipolvere completa (micro filtersystem) 3 Leva di bloccaggio per cassetta raccoglipolvere 4 Foglio abrasivo* 5 Piastra di levigatura 6 Spingitore SDS per sblocco del platorello abrasivo 7 Bocchetta di scarico 8 Elemento filtrante (micro filtersystem) 9 Raccordo aspiratore* 10 Tubo di aspirazione* 11 Piastra di prolunga levigagelosie* 12 Foglio abrasivo per lingua di levigatura* 13 Lingua di levigatura, piatta* 14 Lingua di levigatura, ovale* Il livello di oscillazione indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere dunque utilizzato per il confronto fra macchine. Il livello di oscillazione è soggetto a cambiamenti a seconda di come si usa l’elettroutensile e può in alcuni casi arrivare a livelli che vanno oltre quello riportato nelle presenti istruzioni. Il carico dell’oscillazione potrebbe essere sottovalutato se l’elettroutensile dovesse essere utilizzato regolarmente in questo modo. Nota bene: Per una valutazione precisa del carico dell’oscillazione nel corso di un determinato periodo di tempo operativo bisognerebbe considerare anche i tempi in cui la macchina è spenta oppure è accesa ma non viene utilizzata effettivamente. Ciò può ridurre chiaramente il carico dell’oscillazione in relazione al completo periodo operativo. AVVERTENZA *L’accessorio illustrato o descritto nelle istruzioni per l’uso non è compreso nella fornitura standard. 20 | Italiano 1 609 929 K32 • 25.7.06 Dichiarazione di conformità L’aspirapolvere deve essere adatto per il materiale da lavorare. Assumendone la piena responsabilità, dichiariamo che questo prodotto è conforme alle seguenti normative oppure documenti normativi: EN 60745 in base alle direttive delle prescrizioni CEE 89/336, CE 98/37. Utilizzare un aspiratore speciale per l’aspirazione di polveri particolarmente nocive per la salute, cancerogene oppure polveri asciutte. Dr. Egbert Schneider Senior Vice President Engineering Sostituzione degli utensili abrasivi (vedi figura C) Dr. Eckerhard Strötgen Head of Product Certification

08.07.2006, Robert Bosch GmbH, Power Tools Division

D-70145 Leinfelden-Echterdingen Montaggio Aspirazione polvere/aspirazione trucioli f Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Aspirazione propria con cassetta raccoglipolvere (vedere figura A1 – A4) Applicare la cassetta raccoglipolvere 2 sulla bocchetta di scarico 7 fino a farla incastrare in posizione. Per svuotare la cassetta raccoglipolvere 2 premere la leva di bloccaggio 3 al lato della cassetta raccoglipolvere (n). Estrarre la cassetta raccoglipolvere verso il basso (o). Prima di aprire la cassetta raccoglipolvere 2 come indicato nell’illustrazione si dovrebbe battere la cassetta raccoglipolvere su un piano stabile per staccare la polvere dall’elemento filtrante. Afferrare la cassetta raccoglipolvere 2 al profilo di presa, ribaltare verso l’alto l’elemento filtrante 8 e svuotare la cassetta raccoglipolvere. Pulire le lamelle dell’elemento filtrante 8 con una spazzola morbida. Aspirazione esterna (vedi figura B) Inserire il raccordo aspiratore 9 sulla bocchetta di scarico 7. Accertarsi che le leve di bloccaggio del raccordo aspiratore facciano presa. Al raccordo aspiratore 9 può essere collegato un tubo di aspirazione con un diametro di 19 mm. f Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Prima di applicare un nuovo foglio abrasivo, rimuovere sporcizia a polvere dalla piastra di levigatura 5, utilizzando p. es. un pennello. Per poter garantire un’ottimale aspirazione della polvere, accertarsi che i fori nel foglio abrasivo combacino con quelli sul platorello abrasivo. Il platorello abrasivo 5 è dotato di un fissaggio a strappo in modo che i fogli abrasivi con fissaggio a strappo possano essere applicati in modo veloce e semplice. Dare colpi sul fissaggio a strappo del platorello abrasivo 5 prima di applicarvi il foglio abrasivo 4 in modo da permettere un’ottimale adesione. L’elettroutensile è dotato di due fogli abrasivi 2 che, a seconda del rispettivo stato di usura, possono essere sostituiti anche singolarmente. f Utilizzare l’elettroutensile solo ed esclusivamente quando sono montati tutti e due i fogli abrasivi. f Utilizzare solo ed esclusivamente fogli abrasivi che abbiano la stessa grana. Applicare il foglio abrasivo 4 a filo con un lato del platorello abrasivo 5 e posare quindi il foglio abrasivo sul platorello abrasivo e fario aderire premendolo con una leggero movimento rotatorio in senso orario. Per rimuovere il foglio abrasivo 4 afferrarne una punta e staccarla dal platorello abrasivo 5. È possibile utilizzare anche i fogli abrasivi della levigatrice a delta Bosch. Accessori di levigatura come veli abrasivi/feltri di lucidatura vengono fissati sulla piastra di levigatura procedendo allo stesso modo. Collegare il tubo di aspirazione 10 con un aspirapolvere (accessorio opzionale). Una visione d’insieme relativa al collegamento con diversi tipi di aspirapolvere si trova alla fine di queste istruzioni. Per smontare il raccordo aspiratore 9 premere la leva di bloccaggio nella parte posteriore ed estrarre il raccordo aspiratore. 1 609 929 K32 • 25.7.06 Italiano | 21 Scelta del foglio abrasivo A seconda del materiale in lavorazione ed in funzione del livello di levigatura della superficie che si vuole raggiungere, si hanno a disposizione fogli abrasivi di diversa qualità: 40—180 Per una prelevigatura p. es. di travi e tavole ruvide e non piallate grossa 40 Per levigatura in piano e per correggere piccole superfici non perfettamente piane media 80, 120 Per levigatura finale e levigatura di rifinitura di legni duri fine

Per lavorare strati di colore e di vernice oppure materiali per applicazioni di base quali stucchi e spatola 40—180 Per rimozione di vernice grossa 40 Per la rimozione di vernici di fondo media Per la levigatura finale di materiali di fondo prima della verniciatura fine Il platorello abrasivo fornito in dotazione 5 può essere sostituito con platorelli abrasivi speciali disponibili come accessori opzionali. Il montaggio del platorello abrasivo speciale avviene in maniera corrispondente alla sostituzione del platorello abrasivo fornito in dotazione. Grana Per lavorare ogni tipo di materiale a base di legno Speciali piastre di levigatura L’applicazione e la rimozione del rispettivo foglio abrasivo avviene in maniera corrispondente alla sostituzione del foglio abrasivo originale. Piastra di prolunga levigagelosie (vedere figura E) L’impiego della piastra di prolunga levigagelosie 11 consente di lavorare punti difficilmente accessibili come p. es. lamelle a finestre, armadietti oppure porte. Lingua di levigatura, piatta (vedere figura F) La lingua di levigatura piatta 13 permette la lavorazione di scanalature sottili e spazi intermedi stretti. Lingua di levigatura, ovale (vedere figura G) La lingua ovale di levigatura 14 consente la lavorazione di corpi curvi e corpi concavi oppure di superfici concave come possono trovarsi per esempio su mobili, ringhiere oppure caloriferi. 80, 120

Per la rifinitura oppure la lucidatura in modo particolare di metallo e materiale pietroso utilizzare velo abrasivo/feltro pulitura. A seconda della qualità di lavorazione richiesta per la superficie del pezzo in lavorazione devono essere utilizzati tipi diversi di velo abrasivo oppure di feltro pulitura. Sostituire la piastra di levigatura (vedi figura D) n Infilare verso destra lo spingitore SDS per lo sblocco del platorello abrasivo 6 fino all’arresto. o Togliere il platorello abrasivo 5. Uso Messa in funzione f Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta dell’elettroutensile. Gli elettroutensili con l’indicazione di 230 V possono essere collegati anche alla rete di 220 V. Accendere/spegnere Per accendere l’elettroutensile spostare l’interruttore di avvio/arresto 1 verso destra in posizione «I». Per spegnere l’elettroutensile spostare l’interruttore di avvio/arresto 1 verso sinistra in posizione «0». p Inserire la piastra di levigatura 5 dalla parte inferiore contro l’attacco del platorello abrasivo e premerla forte. q Infilare verso sinistra lo spingitore SDS per lo sblocco del platorello abrasivo 6 fino all’arresto. Se per esempio la punta anteriore del foglio abrasivo dovesse essere usurata è anche possibile smontare la completa piastra di levigatura e riapplicarla poi spostandola – di 120°. 22 | Italiano 1 609 929 K32 • 25.7.06 Indicazioni operative Servizio post-vendita f Prima di posare l’elettroutensile, attendere sempre fino a quando si sarà fermato completamente. Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito: www.bosch-pt.com La potenza di asportazione dell’operazione di levigatura viene determinata principalmente dalla selezione del foglio abrasivo. Soltanto fogli abrasivi in perfetto stato possono garantire buone prestazioni abrasive e non sottopongono l’elettroutensile a sforzi eccessivi. Per aumentare la durata dei fogli abrasivi avere sempre cura di esercitare una pressione uniforme. Un eccessivo aumento della pressione esercitata non comporta una più alta prestazione abrasiva ma provoca una maggiore usura dell’elettroutensile e del foglio abrasivo. Per poter levigare con precisione angoli, spigoli e punti difficilmente accessibili è possibile anche lavorare soltanto con la punta oppure con uno spigolo della piastra di levigatura. Una volta utilizzato un foglio abrasivo per la lavorazione del metallo non utilizzarlo più per altri materiali. Utilizzare esclusivamente accessori di levigatura originali Bosch. Italia Robert Bosch S.p.A. Via Giovanni da Udine 15 20156 Milano ✆ . . . . . . . . . . . . . . . . . . . . . . . . +39 02 / 36 96 26 63 Fax . . . . . . . . . . . . . . . . . . . . . . . +39 02 / 36 96 26 62 ✆ Filo diretto con Bosch: . . . . . +39 02 / 36 96 23 14 www.Bosch.it Svizzera ✆ . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 44 / 8 47 15 13 Fax . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 44 / 8 47 15 53 Smaltimento Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi. Solo per i Paesi della CE: Manutenzione e pulizia Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica. f Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Con ogni riserva di modifiche tecniche. Manutenzione ed assistenza f Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l’elettroutensile e le prese di ventilazione. Se nonostante gli accurati procedimenti di produzione e di controllo l’elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell’elettroutensile! 1 609 929 K32 • 25.7.06 Italiano | 23 Algemene veiligheidswaarschuwingen voor elektrische gereedschappen WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).
