BEDIENUNGSANLEITUNG PSM 160A BOSCH

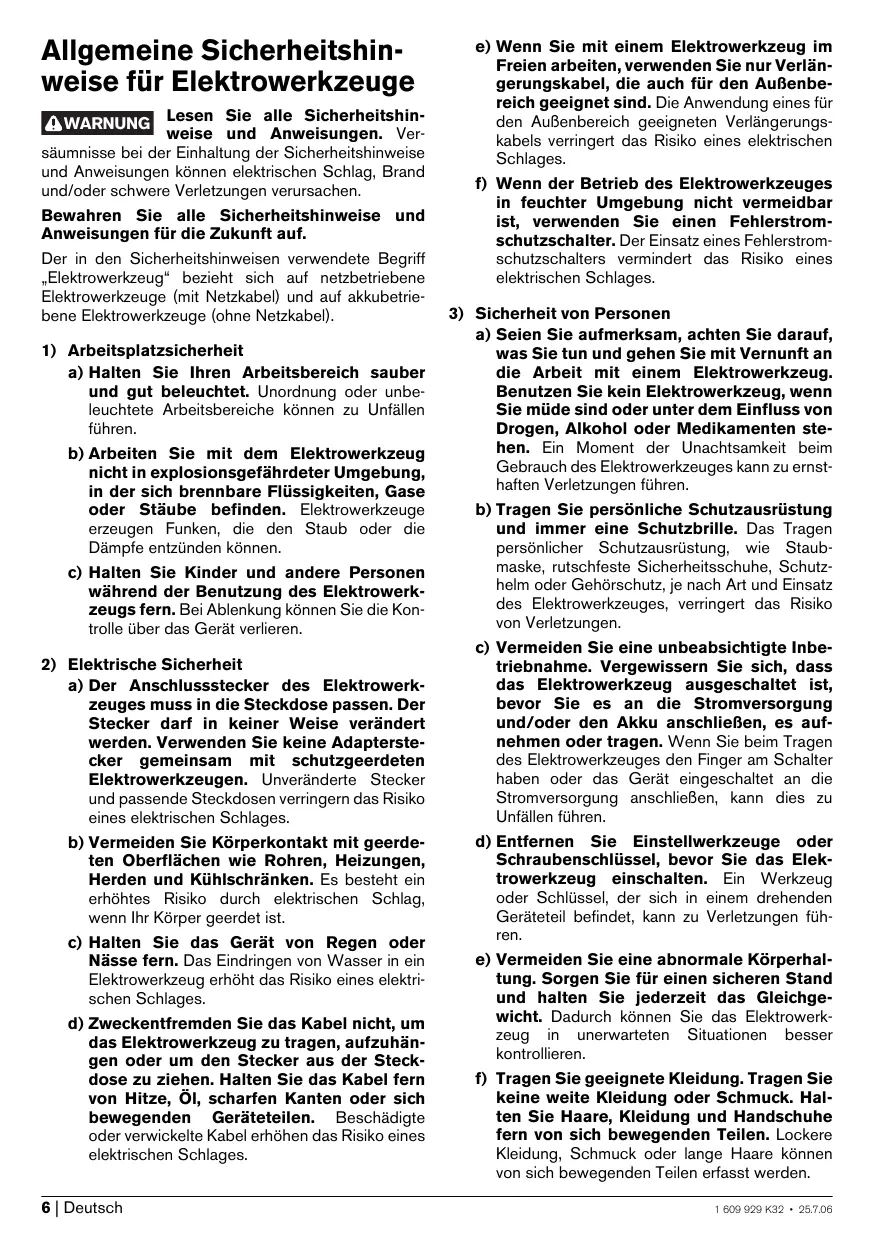

Allgemeine Sicherheitsin-weise für Elektrowerkzeuge

WARNING

Lesen Sie alle Sicherheitshinweise und Anweisungen. Ver

säumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
b)Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden konnen.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringn das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Gerät von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steck-dose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungs-kabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzten Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkezeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringn.

4) Sorgfälliger Umgang mit und Gebrauch von Elektrowerkzeugen

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfern den Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie das Elektrowerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zube-hör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie dazu die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Gerätespezifische Sicherheitshinweise

Verwenden Sie das Elektrowerkzeug nur für Trockenschliff. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
Achtung Brandgefahr! Vermeiden Sie eine Überhitzung des Schleifgutes und des Schleifers. Entleeren Sie vor Arbeitspausen stets den Staubbehälter. Schleifstaub im Staubsack, Microfilter, Papiersack (oder im Filtersack bzw. Filter des Staubsaugers) kann sich unter ungnystigen Bedingungen, wie Funkenflug beim Schleifen von Metallen, selbst entzündern. Besondere Gefahr besteht, wenn der Schleifstaub mit Lack-, Polyurethanresten oder anderen chemischen Stoffen vermischt ist und das Schleifgut nach langem Arbeiten heiß ist.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist{sicherer gehalten als mit ihrer Hand.
Bearbeiten Sie kein asbesthaltiges Material. Asbest gilt als krebserrend.
Treffen Sie Schutzmaßnahmen, wenn beim Arbeiten gesundheitsschädliche, brennbare oder explosive Stäube entstehen konnen. Zum Beispiel: Manche Stäube gelten als krebser-gend. Tragen Sie eine Staubschutzmaske und verwenden Sie, wenn anschließbar, eine Staub-/Späneabsaugung.
Halten Sie ihren Arbeitsplatz sauber. Material-mischungen sind besonderss gefährlich. Leichtmetallstaub kann brennen oder explodieren.
Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht undziehen Sie den Netzstecker, wenn das Kabel während des Arbeitsens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.

Funktionsbuchung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkeug ist bestimmt zum trockenen Schleifen und Polieren von Holz, Spachtelmasse sowie lackierten Oberflächen. Es ist weitere geeignet für Profile, Ecken oder schwer zugängliche Stellen.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.

1 Ein-/Ausschalter
2 Staubbox komplett (micro filtersystem)
3 Arretierhebel für Staubbox
4 Schleifblatt
5 Schleifplatte
6 SDS-Schieber fur Schleifplattenentriegelung
7 Ausblasstutzen
8 Filterelement (micro filtersystem)
9 Absaugadapter*
10 Absaugschlauch
11 Lamellenschleifvorsatz
12 Schleifblatt fur Schleizunge
13 Schleifzunge, flach
14 Schleifzunge, oval

*Abgebidentes oder beschriebenes Zubehör besteht nicht zum Standard-Lieferumfang.

Technische Daten

Multischleifer		PSM 160 A
Sachnummer		3 603 C77 0..
Nennaufnahmeleistung	W	160
Leerlaufdrehzahl	min-1	12000
Leerlaufschwingzahl	min-1	24000
Schleifblattfläche	cm2	104
Schwingkreisdurchmesser	mm	1,6
Gewicht entsprechend
EPTA-Procedure 01/2003	kg	1,4
Schutzklasse		☐/II

Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren.

Gerausch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745.

Der A-bewertete Schaldruckpegel des Gerätes beträgt typischerweise 76 dB(A). Unsicherheit K = 3 dB.

Der Gerauschpegel beim Arbeiten kann 85 dB(A) überschreiben.

Gehorschutz tragen!

Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5m / s^2

WARNING

Der in diesen Anweisungen angegebene Schwingungspegel ist entspre

chend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden.

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugeverändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte untersätzt werden, wenn das Elektronerkzeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmen Arbeitszeitraumes sollenn auch die Zeiten berücksichtigt werden, in denen das Gerat abgeschelt ist oderzarw lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Konformitätserklarung

C

Wir erklaren in alleiniger Verantwortung, dass这点es Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG.

Dr. Egbert Schneider

Dr. Eckerhard Strötgen

Staub-/Späneabsaugung

Ziehen Sie vor allen Arbeitsen am Elektrowerkzeug den Netzstecker aus der Steckdose.

Eigenabsaugung mit Staubbox (siehe Bild A1-A4)

Setzen Sie die Staubbox 2 auf den Ausblasstutzen 7 auf bis sie einrastet.

Zum Entleeren der Staubbox 2 drucken Sie die Arretierhebel 3 an der Seite der Staubbox (1). Ziehen Sie die Staubbox nach unten ab (2).

Vor dem Öffnen der Staubbox 2 sollen Sie mit der Staubbox wie im Bild gezeigt auf eine feste Unterlage klopfen, um den Staub vom Filterelement zu losen.

Fassen Sie die Staubbox 2 an der Griffmulde, klappen Sie das Filterelement 8 nach oben weg und entleeren Sie die Staubbox. Reinigen Sie die Lamellen des Filterelements 8 mit einer weichen Bürste.

Fremdabsaugung (siehe Bild B)

Steen Sie den Absaugadapter 9 auf den Ausblasstutzen 7. Achten Sie daraufuf, dass die Arretierhebel des Absaugadapters einrasten. An den Absaugadapter 9 kann ein Absaugschlauch mit einem Durchmesser von 19mm angeschlossen werden.

Verbinden Sie den Absaugschlauch 10 mit einem Staubsauger (Zubehor). Eine Übersicht zum Anschluss an verschiedene Staubsauger finden Sie am Ende dieser Anleitung.

Zur Demontage des Absaugadapters 9 drücken Sie dessen Arretierhebel hinten zusammen undziehen den Absaugadapter ab.

Der Staubsauger muss für den zu beareritenden Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besonder gesundheitsgehrdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger.

In Deutschland werden für Holzstaube auf Grund TRGS 553 geprüfte Absaugeinrichtungen gefordert, die interne Absaugvorrichtung darf im gewerblichen Bereich nicht verwendet werden. Für andere Materialien muss der gewerbliche Betreiber die speziellen Anforderungen mit der zuständigen Berufsgenossenschaft klären.

Schleifblatt wechseln (siehe Bild C)

Ziehen Sie vor allen Arbeitsen am Elektrowerkzeug den Netzstecker aus der Steckdose.

Entfernen Sie vor dem Aufsetzen eines neuen Schleifblattes Schmutz und Staub von der Schleifplatte 5, z. B. mit einem Pinsel.

Achten Sie zur Gewährleistung einer optimalen Staubabsaugung darauf, dass die Ausstanzungen im Schleifblatt mit den Bohrungen an der Schleifplatte übereinstimmen.

Die Schleifplatte 5 ist mit einem Klettgewebe ausgestattet, damit Sie Schleifblätter mit Kletthaftung schnell und einfach befestigen konnen.

Klopfen Sie das Klettgewebe der Schleifplatte 5 vor dem Aufsetzen des Schleifblattes 4 aus, um eine optime Haftung zu erfolgenden.

Das Elektrowerkzeug ist mit 2 Schleifblättern ausgestattet, die ja nach Verschleißzustand auch einzel gewechselt werden können.

Benutzen Sie das Elektrowerkzeug nur, wenn andere Schleifblätter montiert sind.
Verwenden Sie nur Schleifblätter mit gleicher Körnung.

Setzen Sie das Schleifblatt 4 an einer Seite der Schleifplatte 5 bündig an, legen Sie das Schleifblatt anschließend auf die Schleifplatte auf und drücken Sie es mit einer leichten Drehbewegung im Uhrzeigersinn fest.

Zum Abnehmer des Schleifblattes 4 fassen Sie es an einer Spitze undziehen Sie es von der Schleifplatte 5 ab.

Sie können die Schleifblätter des Bosch-Deltaschleifers benutzen.

Schleifzubehore wie Vlies/Polierfilz werden in gleicher Weise auf der Schleifplatte befestigt.

Wahl des Schleifblattes

Entspruchend dem zu bearbeitenden Material und dem gewünschten Abtrag der Oberfläche sind unterscheid-liche Schleifblätter verfügbar:

	Körnung
Red WoodZur Bearbeitung sãmtlicherHolzwerkstoffe		40-180
Zum Vorschleifen z. B. von rau-hen, ungehobelten Balken undBrettern	grob	40
Zum Planschleifen und zum Ebnenkleinerer Unebenheiten	mittel	80, 120
Zum Fertig- und Feinschleifen har-ter Holzer	fein	180
white PaintZur Bearbeitung von Farb-/Lackschichten bzw. Grundierungen wie Fuller und Spachtel		40-180
Zum Abschleifen von Farbe	grob	40
Zum Schleifen von Vorstreich-farbe	mittel	80, 120
Zum Endschliff von Grundierun-gen vor der Lackierung	fein	180

Zum Nachbearbeiten bzw. Polieren insbesondere von Metall und Stein verwenden Sie Vlies/Poierfilz.

Je nach gewünschter Oberflächengüte des Werkstücks sind verschiedene Vliesarten bzw. Polierfilze zu verwenden.

Schleifplatte wechseln (siehe Bild D)

Schieber Sie den SDS-Schieber für Schleifplattentriegelung 6 bis zum Anschlag nach rechts.
2 Nehmen Sie die Schleifplatte 5 ab.
Führer Sie die Schleifplatte 5 von unter gegen die Schleifplattenaufnahme und drücken Sie diese fest an.
4 Schieber Sie den SDS-Schieber für Schleifplattenentregelung 6 bis zum Anschlag nach links.

Ist beispelsweise die vordere Spitze des Schleifblattes abgenutzt, kann auch die komplette Schleifplatte abgenommen und - um 120^ verdrecht - wieder aufgesetzt werden.

Sonder-Schleifplatten

Sie können die mitgelieferte Schleifplatte 5 gegen eine als Zubehör erhältliche Sonder-Schleifplatte auswechseln.

Die Montage der Sonder-Schleifplatte erfolgt entsprechend dem Wechsel der mitgelieferten Schleifplatte.

Das Aufsetzen und Abnehmer des jeweiligen Schleifblattes erfolgt entsprechend dem Wechsel des Original-Schleifblattes.

Lamellenschleifvorsatz (siehe Bild E)

Die Verwendung des Lamellenschleifvorsatzes 11 ermöglich ihren das Bearbeiten besonderss schwer zugänglicher Stellen, wie z. B. Lamellen an Fenstern, Schranken oder Turen.

Schleifzunge, flach (siehe Bild F)

Die flache Schleifzunge 13 ermöglichtlichen das Bearbeiten von schmalen Schlitzen und engen Zwischenräumen.

Schleifzunge, oval (siehe Bild G)

Die ovale Schleifzunge 14 erfolgtlich Ihnen das Bearbeiten von Rundungen und Hohlkörpern oder von nach innen gewölben Flächen wie beispielsweise an Möbeln, Geländern oder Heizkörpern.

Betrieb

Inbetriebnahme

• Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden.

Ein-/Ausschalten

Kippen Sie zur Inbetriebnahme des Elektrowerkzeuge den Ein-/Ausschalter 1 nach rechts in Position „I".

Um das Elektrowerkzeug auszuschalten kippen Sie den Ein-/Ausschalter 1 nach links in Position „0".

Arbeitshinweise

Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen.

Die Abtragsleistung beim Schleifen wird im Wesentlichen durch die Wahl des Schleifblattes bestimmt.

Nur einwandfrei Schleifblätter bringen gute Schleifleistung und schon das Elektrowerkzeug.

Achten Sie auf gleichmäßigen Anpressdruck, um die Lebensdauer der Schleifblätter zu erhöhen.

Eine übermäßige Erhöhung des Anpressdruckes führt nicht zu einer hohenen Schleifleistung, sondern zu stärkerem Verschleib des Elektrowerkzeuges und des Schleifblattes.

Zum punktgenauen Schleifen von Ecken, Kanten und schwer zugänglichen Bereichen können Sie auch allein mit der Spitze oder einer Kante der Schleifplatte arbeiten.

Benutzen Sie ein Schleifblatt mit dem Metallbearbeitet wurde, nicht mehr für andere Materialien.

Verwenden Sie nur Original Bosch Schleifzubehör.

Wartung und Reinigung

Ziehen Sie vor allen Arbeitsen am Elektrowerkzeug den Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die Luf-. tungsschlitze sauber, um gut und safer zu arbeiten.

Solle das ElektrowerkzeugTOTZsorgfaltiger Herstellungs- und Prufverfahrenomal ausfallen,ist die Reparatur von einer autorisierten Kundendienstelle fur Bosch-Elektrowerkzeuge ausfuhren zu halten.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.

Service und Kundenberater

Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie unter:

www.bosch-pt.com

www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde.

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589Kalefeld

0 18 05/70 74 10

Fax [phone]

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

© Service. +43 (0)1/61 03 80

Fax [phone]

Kundenberater. +43 (0)1/7 97 22 30 66

E-Mail:[e-mail]

Schweiz

0 44/8 47 15 11

Fax [phone]

Luxemburg

念 32(0)70/225565

Fax [phone]

E-Mail: [e-mail]

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr

gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Änderungen vorbehalten.
