MODE D'EMPLOI DHU 632 UFF BOSCH
DHI 635 HX / DHI 645 HX
de Gebrauchs- und Montageanleitung
en Operating and installation instructions
fr Mode d'emploi et notice de montage
es Instrucciones de uso y de montaje
pt Instruções de serviços e de montagem

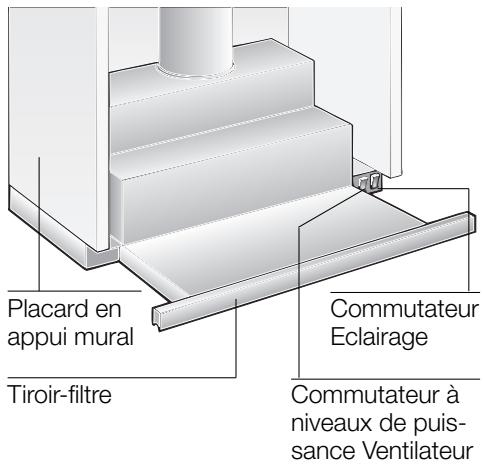

Description de l'appareil
Modes de fonctionnement
Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre àGRAISSÉ avant de regagner l'atmosphère extérieure.
- Ce cadre retient les particules grasses solides en suspension dans les buées de cuisson.
- Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaisent.
Si la hotte evacue l'air a l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des-appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordes à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.
Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
Modes de fonctionnement
On y parvient en presence d'ouvertures non obturables menagées par ex. dans les portes, fenètres et en association avec des ventouses téléscopiques d'admission/évacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).
Si la hotter recycle l'air aspiré au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.
Air recyclé:
La hotte doit, dans ce cas, etre equipee d'un filtrue au charbon actif (voir le filtrer et son entretien).
Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé.
Voutrouvezez les numérores de reférence des accessoires correspondants à la fin de la présente notice d'utilisation.
Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre àGRAisse et celui à charbon actif avant de revenir dans la cuisine.
Le cadre àGRAISSERetientlesparticules solides en suspension dans les buées de cuisson.
Le filtré à charbon actif retient les substances odoriférantes.
Si vous n'incorporez aucun filtrue au charbon actif, impossible de retenir les odeurs presents dans les buées de cuisson.
Remarques importantes:
La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut containir des descriptions d'accessoires ne figurant pas dans votre apparéil.
- Cette hotte aspirante est conforme aux dispositions de sécurité applicables.
Les réparations ne doivent être effectuées que par un spécialiste.
Des réparations inexpertes s'assortissant de risques considérables pour l'utilisateur.
Si I'appareil est endommagé, sa mise en service est proscrite.
Le branchement et la mise en service ne doit être effectués que par un spécialiste.
Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créé des risques.
Eliminéz les matériaux d'emballage conformément à la réglementation (voir la notice de montage).
Cette hotte aspirante n'est destinée a servir que pour couvir les besoin d'un menage.
Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.
Remplacez immédiatement les ampoules défectueuses pour empêcher une surcharge des ampoules restantes.
N'utilise jamais la hotte aspirante sans filtré àGRAisse.
Les graisses ou huiles surchauffées peuvent s'enflammer facilement. Par conséquent, surveillance toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.
Lisez attentivement la presente notice d'emploi avant d'utiliser votre apparéil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l' apparéil.
- Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriétaire de l'appareil.
Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le filtré àGRAISE et d'ymettre le feu.
Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours se couver dessus.
L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).
Tables de cuisson au gaz / Cuisinières à gaz
Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager carrément cette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanément marcher la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.
Utilisation de la hotte aspirante
La méthode la plus efficace pour supprimer les buees de cuisson consiste à:
Enclencher le ventilateur en début de cuisson.
Eteindre le ventilateur quelques minutes après la fin de la cuisson.
Enclenchement du ventilateur:
- Tirez le tiroir-filtre par sa poignée.
Le ventilateur se met en marche. - Reglez le ventilateur sur la vitesse désirée.
Éléments de commande des différents modèles:
| 3 1 2 | Puissance d'aspiration 3 Puissance d'aspiration 1 Puissance d'aspiration 2 |
| 2 | 3 | Puissance d'aspiration 1 |
| 2 | 3 | Puissance d'aspiration 2 |
| 2 | 3 | Puissance d'aspiration 3 |
| 1 0 2 | Puissance d'aspiration 1 Arrêt Puissance d'aspiration 2 |
Coupure du ventilateur:
Faites glisser le tiroir-filtre jusqu'à la butée.
Remarque: si vous sortez à nouveau le tiroir-filtre, le ventilateur tourne à la puissanceERNiErement choisie
Eclairage:
Arrêt
Marche
Remarque: vous pouvez utiliser l'éclairage à tout moment, même si le tiroir-filtre est rentré.
Dérangements
Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente.
(Voir la liste des agences du service après-venture).
Lors de votre appel, veuillez mentionner les numéroes suivants:
N°E
FD
Inscriviez les numérores correspondants de votre hotte dans le cadre ci-dessus. Ces numérores se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtrer retiree.
Afin de retenir les particules grasses en suspension dans les buées de cuisson, des filtres àGRAisse en métal sont montés dans la hotte.
Les nattes du filtré sont en métal ininflammable.
Attention:
Plus les nattes se saturaient en particules grasses et plus elles risquent de s'enflamm-mer. D'autre part, leur saturation risque de gener le bon fonctionnement de la hotte.
Important:
Prévenez tout risque d'incendie en nettoyant à temps les filtres àGRAISSÉ en métal. Ce risque est du à l'accumulation de chaleurpendant la friture ou le rotissage.
Nettoyage des filtres à graisse en métal:
En service normal (1 à 2 heures par jour), nettoyez les filtres àGRAISSE en métal au bout de 8 à 10 semaines.
- Ces filtres sont nettoyables au lavevaisselle.
Ils peuvent changer légèrement de couleur au lavage.
Important:
Ne lavez pas en même temps la vaiselle et les filtres métalliques fortement satures en matière grasse.
Si vous les nettoyez à la main, mettez les nattes à tremper pendant plusieurs heures dans de l'eau chaude additionné de produit à vaisse.
Ensuite, Brossez-les, rincez-les bien puis laissesez-les goutter.
N'utilisez que des filtres d'origine.
Vous garantirez ainsi un fonctionnement optimal de la hotte.
Retrait et mise en place des cadres de+Filtre

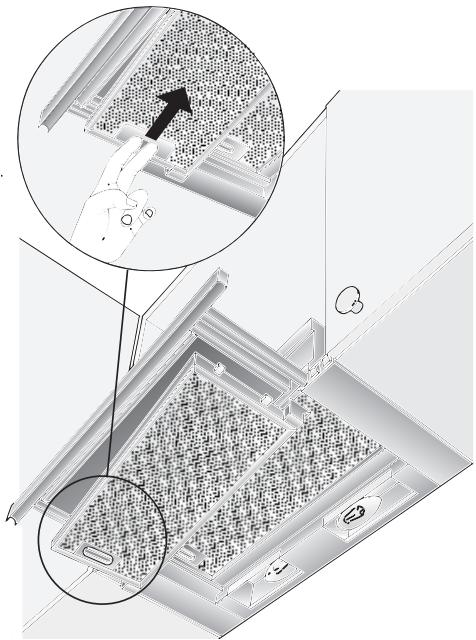

Retrait:
- Tirez le tiroir-filtre jusqu'à la butée.
- Actionnez le cran, se trouvant sur les cadres de filtre, dans le sens de la flèche jusqu'à la butée.
Si le tiroir comprend deux filtres aGRAISSSE, retirez d'abord le cadre dedevant.
- Rabattez le cadre de filtre latérallement puis retirez-le.
Mise en place:
- Tirez le tiroir-filtre jusqu'à la butée.
- Insérez un côté du cadre de filtré en biais dans sa fixation, relevez-le puis accrochez-le en actionnant le cran jusqu'à la butée.
Si le tiroir-filtre comprend deux filtres àGRAISSSE,inserez en premier le cadre dederriere,puis celui de devant muni duprofilé.
Veillez à ce que les frittes àGRAISSSe soient bien en assise des deux cotsés.

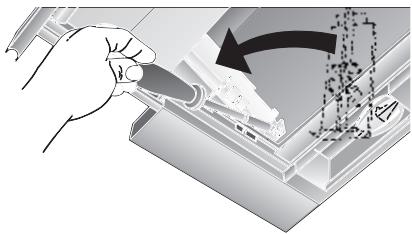

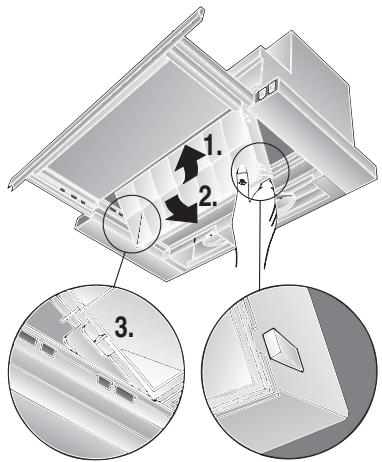

Filtre à charbon actif:
Ce filtré sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.
Le filtré à charbon actif s'encastre dans la hotte aspirante, au-dessus des filtres àGRAISE.
- Retirez les filtres àGRAisse (voir Filtres et entretien).
- Mettez en place les deux supports en plastique fournis sur les cots droit et gauche, dans le boitier de la hotte. Vissez chacun avec une vis (cette opération est nécessaire uniquement à la première mise en place du filtré à charbon actif).
- Par le bas, faites coulisser le filtré à charbon actif dans le boitier de la hotte puis faites-le encranter des deux côtés.
Pour cela, le rebord du contrôle doit se couver en bas.
- Remettez en place le filtré àGRAISSÉ en place (voir Filtré et entretien).
Retrait:
Le démontage du filtré à charbon actif a lieu dans l'ordre chronologique inverse.
Pour cela, poussez les crochets d'encrantage vers l'extérieur.
Changement du filtré à charbon actif:
En service normal (1 à 2 heures par jour), il faut changer le filtré à charbon actif environ 1 fois par an.
VoupsousvezyouspucercefiftreapurdesyontreREVENDEURSPPECIALISE(voirlaliste desaccessoiresspeciaux)..
N'utilisez que des filtres d'origine.
Vous garantirez ainsi un fonctionnement optimal de la hotter.
Mise au rebut de l'ancien filtré à charbon actif:
Le filtré à charbon actif ne contient pas de substances toxiques. Vous pouvez lemettre au rebut avec, par ex., les ordures menagères.
Nettoyage et entretien

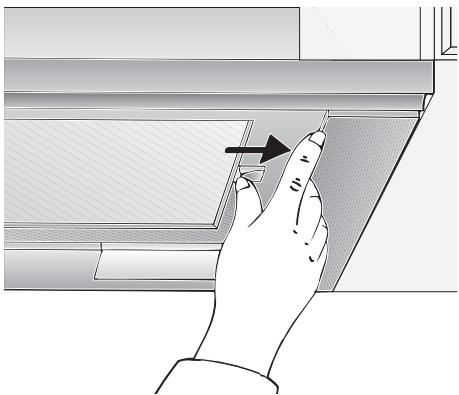

Modèles avec bandeau de verre dans le volet d'évacuation de la vapeur:
Le bandeau en verre s'enlève facilement et se nettoie au lave-vaisselle.
Pour retirer le bandeau, faites glisser les languettes vers l'extérieur.
Nettoyage et entretien
Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.
Lors du nettoyage des filtres àGRAISSSE, nettoyez laGRAISSSE qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.
Pour la nettoyer, utilisez de l'eau chaude additionnée de produit à vaisselle ou un liquide non agressif à laver les fenêtres.
Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide.
N'utilisez pas de produits récurants ni d'éponges à dos abrasif.
Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourrait apparaitre.
Prudence: ventilez suffisamment la cuisine, n'utilise jamais de flamme rue.
Ne nettoyez les touches de commande qu'vec de I'eau additionnee d'un peu de produit a vaisselle. Utilisez un chiffon doux et humide.
N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.
Surfaces en acier inox:
Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.
Frottez toujours l'acier inox dans le sens de son polissage.
Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chloré.
Surfaces en aluminium, peintes ou en plastique:
Utilisez un chiffon doux, ne peluchant pas, du genre employé pour nettoyer les vitres, ou un chiffon à microfibres.
N'utilisez pas de chiffons secs.
Utilisez un produit pour vitres mais non aggressif.
N'utilisez pas de détergents aggressifs, contenant un acide ou une base.
N'utilise pas de produits récurants.

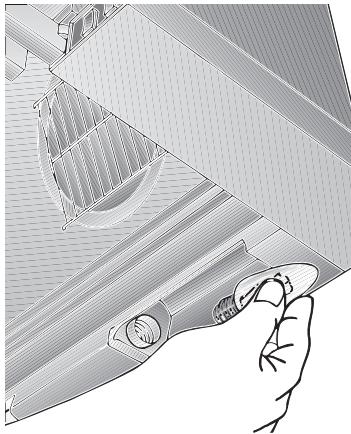

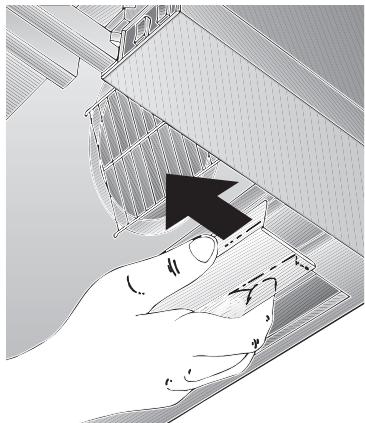

Changement des ampôules
- Eteignez la hotte puis mettez-la complètement hors tension en débranchant la fiche maje de la prise de courant ou en coupant le disjoncteur/fusible.
- Tirez le tiroir-filtre jusqu'à la butée.
- Tirez le cache de la lampe vers l'avant.
- Remplacez l'ampoule defectueuse (utilisez des ampoules de 60 watts max. en vente habituelle dans le commerce, douille E14).
- Replacez le cache de la lampe.
- Rebranche la fiche maje dans la prise de courant ou remontez le fusible/ réarmez le disjoncteur.
Remarques importantes
Les ancients apparèils ne sont pas des déchets sans valeur.
Leur élimination respectue de l'environnement permet de récapérer de précieuses matières premières.
Avant de vous débarrasser de l'appareil, rendez-le inutilisable.
Pour vous parvenir en parfait etat,voire nouvel apparéil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables.Aidez-nous à eliminer I'emballage en respectant I'environnement. Demandez à votre revendeur ou à votre mairie quelques sont les formes de recyclage actuèlement possibles.
Cette hotte peut evacuer l'air à l'extérieur ou le recycler.
Fixez toujours la hotte bien centree au-dessus des foyers de la table de cuisson.
L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être de 430 mm, voir fig. 1.
Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovable et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cusinières à gaz et les foyer aux gaz.
Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des cassetoles se condense et forme des gouttes sur la face inférieure de la hotte.
Remarques supplémentaires concernant les cuisinières à gaz:
Lors du montage de foyers gaz, veuillez respecter les dispositions légales en vigueur dans notre pays (En Allemagne par ex: les Regles technique TRGI régissant l'installation du gaz).
Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.
La hotte aspirante ne pourra cotoyer que sur un cote un meuble haut ou une paroi haute. Ecart minimum: 50 mm.
Ecart minimum, en presence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm, fig. 1.

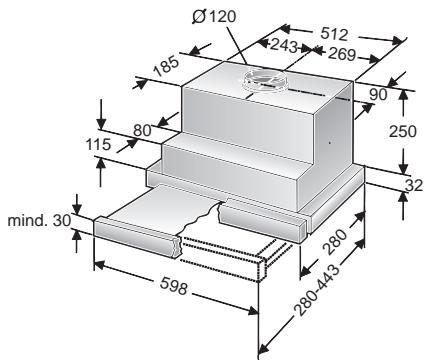

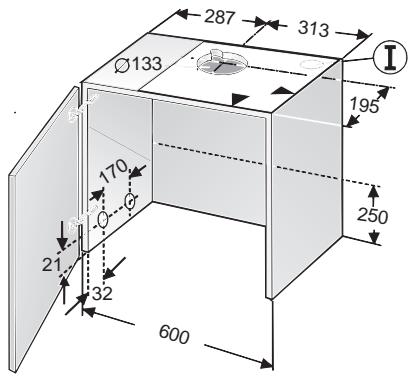

Evacuation de l'air à l'extérieur
L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.
L'air vicié ne doit jamais être evacué vers une cheminée en service, rejoitant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyer à combustibles solides, liquides et gazeux.
Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables auBATIMENT).
Si l'air vicié doit être evacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.
Si la hotte évacue l'air à l'estérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.
Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
On y parvient en présence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La présence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cusinière à gaz).
Si la hotter recycle l'air aspiré au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.
Si la hotte évacue l'air à l'extérieur, incorporez un volet anti-refoulement s'il n'y en a pas déjà un dans le conduit d'évacuation ou dans la ventouse téléscopique.
Si l'appareil a eté fourni sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé (voir la section sur les accessoires dans le mode d'emploi).

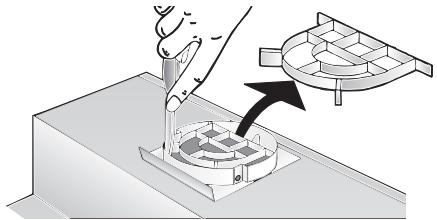

Montage du volet anti-refoulement:
- Découpez la grille de protection située dans le manchon à air.
- Insérez le volet anti-refoulement dans les ouvertures du palier se trouvant dans le manchon à air.
Si I'air vicié traverse le mur extérieur, utilisez une ventouse téléscopique.
Pour que la hotte aspirante ait le meilleur rendement, veilles à ce que:
Le conduit d'évacuation soit court et lisse.
Ilaitlemoinspossibledecoudes.
Il ait le plus fort diametre (au moins 120 mm) et que les coudes soient les plus arrondis possibles.
L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le début d'air en dessous du début optimal, tout en accroissant le bruit d'aspiration.
Conduits de section ronde: Nous recommendons
Ides conduits au diamètre interieur de 120 mm minimum.
Les conduits plats doivent avoir une section interieure équivalente à celle des conduits ronds de 100/120 mm de diamètre.
Les conduits ne doivent composer autrencoudeprononcé.
100 mm Ø env. 78 cm² de section
120 mm env. 113 cm² de section.
Si les conduits ont des diamètres différents:
Utilisez du ruban adhési f àétancher.
Si la hotte évacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant.
Evacuation de l'air vicié par le haut:
Percez une ouverture dans la paroi supérieure du placard en appui mural en prévoyant une entaille pour faire passer le cordon de branchement électrique. - Le gabarit ①lest compris dans les fournitures-.
Avant le montage
Evacuation de l'air vicié directement par l'arrière:
- par l'intérieur du placard -.
Percez une ouverture dans la paroi arrrière du placard en appui mural en prévoyant une entaille pour faire passer le cordon de branchement électrique.
Raccordement du tuyau d'évacuation de l'air vicié, 100mm
Découpez la grille de protection se trouvant dans l'orifice d'évacuation de l'air.
Fixez le manchon réducteur (fourni ou disponible chez vous revendeur spécialisé) contre l'orifice d'évacuation de l'air.
Raccordement du tuyau d'évacuation de l'air vicié, 120mm
Découpez la grille de protection se trouvant dans l'orifice d'évacuation de l'air.
Mode Air recyclé
Avec filtré à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.
Voupezouspuvezvousprocuerrelkitde montagecompletaupresde voretrevendeurspecialised.
Vous trouvrez les numérodesréférencesedesaccessoires correspondants dans la presente notice d'utilisation.
Branchement électrique
La fiche mâle de la hotte aspirante ne pourra se brancher que dans une prise à contacts de terre réglementairement posée. Installez cette prise directement au-dessus de la hotte ou le plus après possible.
\section*{Caracteristiques électriques:}
Vou les trouverez après avoir retire le cadre pour filtré, sur la plaque signalétique, à l'intérieur de l'appareil.
ToujoursmettreI'appareilhors tension avantd'effectuerdesréparations.
Longueur du cordon de branchement: 1,30 m.
Si le cordon doit être raccordé définitivement au secteur:
Dans ce cas, le branchement de la hotte ne pourrait être effectué que par un électricien-installateur agréé auprès de la Compagnie locale/nationale distributrice d'électricité.
Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.
Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des apparèils électriques.
Montez la hotte aspirante à une distance minimum de 650 mm des foyers au gaz et de 430 mm des foyers électriques.
Cette hotte aspirante est conque pour s'encastrer dans un placard en appui mural représentant les dimensions suivantes:
Largeur: 600 mm
Profondeur: 280 à 350 mm
Hauteur: 300 mm minimum.
Preparation:
- Si le placard a un fond, retirez-le.
Assurez-vous que le placard soit suffisamment solide.
2. Marquez deux points de fixation - à droite et à gauche - sur les parois laterales à l'intérieur du placard, puis percez un avant-trou à l'aide d'un burin.
Si vous utilisez une perceuse électrique, prévoyez un mèche de:
2 ~mm - profondeur: 10 ~mm maxi.

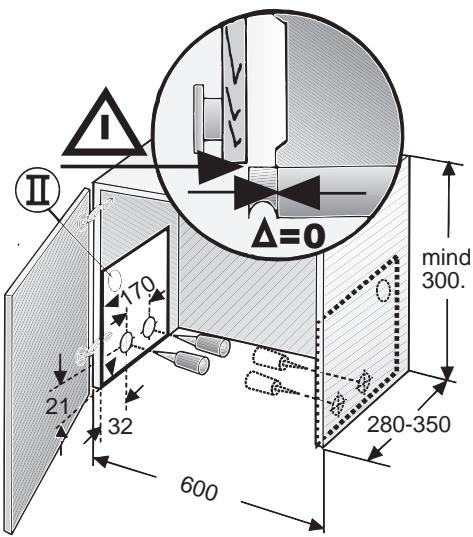

Attention:
Pour marquer les points de fixation, utilisez le gabarit (1) compris dans les fournitures.
- Les points de fixation sur le gabarit sont prévus pour installer une poignée de 20 mm d'épaissur solidaire de la hotte.
Une butée (cote ) permet de déplacer la position de la poignée vers l'avant.
Pour les placards dont la profondeur dépasse 280 mm, vous pouvez décaler l'appareil vers l'arrière si
... le bandeau éclairant de la cuisine intégrée se trouve à l'arrière,
... la poignée fait plus de 20 mm d'épaissieur.
Pour ce faire, décalez le gabarit ① vers l'arrête de la distance nécessaire.

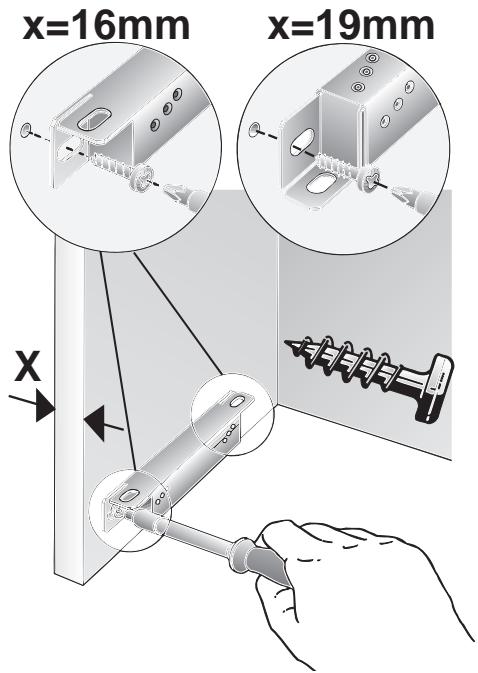

Préparation du placard en appui mural
- Alignez les rails de fixation fournis puis vissez-les à fond.
Tenir compte de l'épaissur des parois latérales du placard (16 ou 19 mm). Cote X.
Si la profondeur interieure libre du placard fait moins de 280~mm , decoupez la paroi arrriere sur une hauteur de 250~mm

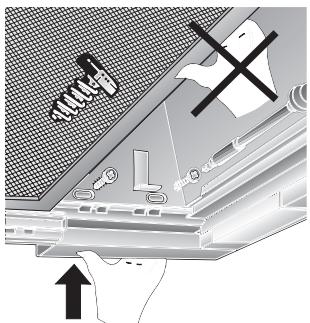

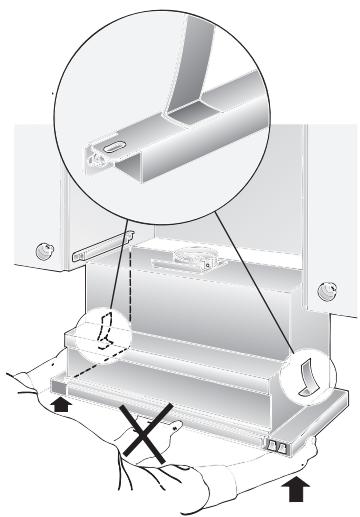

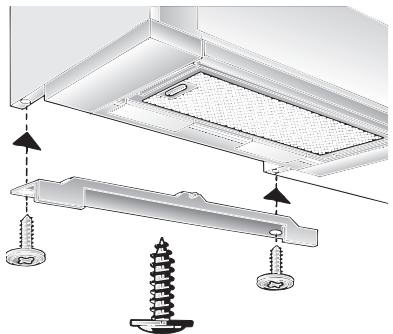

Encastrement dans le placard en appui mural
- Retirez le cadre de filtré (voir la notice d'utilisation).
- Centrez les portes du placard si leurs charnières ne sont plus accessibles après encastrement de la hotte aspirante.
- Soulevez la hotte par le bas puis enforcez-la dans le placard jusqu'à ce que les accessoires de montage encochant sur les cots droit et gauche.
- Tirez le tiroir-filtre jusqu'à la butée.
- Pour fixer la hotte aspirante, vissez 2 vis respectivement sur les côts droit et gauche sans serrer à fond. Pour cela, soulevez la hotte aspirante.
- Centrez la hotte dans le placard puis vissez à fond.
- Faites passer le cable de branchement par l'ouverture située dans le placard en appui mural puis posez le raccord de tuyau.
- Procedez au raccordement électrique.
- Si nécessaire, réduisez la cloison murale aux dimensions nécessaires (par ex. en la sciant) puis vissez-la à fond contre le placard en appui mural.

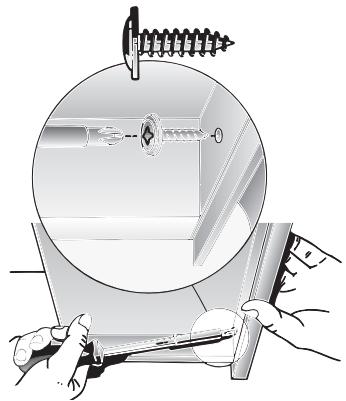

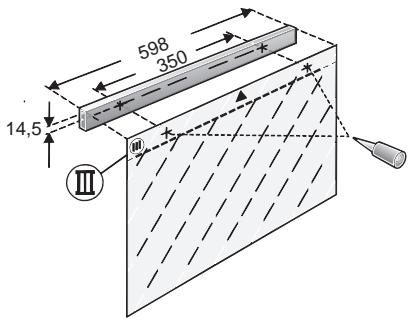

Mise en place de la poignée:
Vousdeveezmonter une poignee sur le tiroir-filtre.
- Vous pouvez désigner une poignée en bois assorted aux meubles de votre cuisine ou en acheter une figurant parmi les accessoires spéciaux (voir la section "Accessoires spéciaux" du mode d'emploi).
1. A l'aide du gabarit fourni, marquez deux points de fixation contre la poignée puis percez des avant-trous au burin. Si vous utilisez une perceuse électrique, prévoyez une mèche de: 2 mm - profondeur: 10 mm maxi.
- Centrez la poignée puis, à l'aide des deux vis fournies, vissez-la à fond contre le placard.
- Insérez le cadre de filtré (voir la notice d'utilisation).
Remarque: vous pouvez habiller le corps de hotter à l'intérieur du placard (par ex. avec des panneaux d'aggloméré).
Lors de cette opération, respectez les consignes suivantes:
- Le fond intermédiaire ne doit pas reposer sur le corps de hotte.
- Ne fixez pas l'habillage mentionné ci-dessus sur le corps de hotte.
- Le SAV doit pouvoir avoir libre accès à la hotte.
Démontage:
Le démontage a lieu dans l'ordre chronologique inverse.
Remarque: Lorsque la hotte recycle l'air, vous doivent démonter le filtré à charbon actif et le support en plastique pour pouvoir acceder aux vis de fixation et aux accessoires de montage.
Poid en kg:
| Air évacué à l'extérieur | Air recyclé par un filtre au charbon actif |
| 9,5 | 10,5 |
Sous réserve de modifications constructives dans l'intérêt du progrès technique.
| ② ① ② ③ ④ ⑤ 6 2x 7 | DHZ3450 |
| 296178 | |
| 086244 | |
| Metall: DHZ3350 | |
| Aluminium: DHZ3570 | |
| Plastic: DHZ3520 |
