BEDIENUNGSANLEITUNG DHU 632 UFF BOSCH

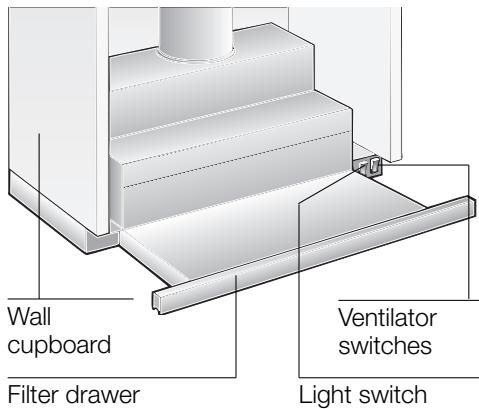

Filterauszug
Schalter Lüfterstufen
Betriebsarten
Abluftbetrieb:
Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fettfilter ins Freie.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Die Kliche bleibt weltgehend frei von Fett und Geruch.
Be Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstände zur Verbrennung bestehtigt wird.
Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.
Betriebsarten
Dies kann erreicht werden, wenn durch nicht verschreiben Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.
Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.
Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.
Umluftbetrieb:
- Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).
Das komplette Montage-Set sowie die Ersatzfilter konnen Sie beim Fachhandel erwerben.
Die entsprechenden Zubehör-Nummern\ finden Sie am Ende dieser Gebrauchsanleitung.
Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fett- und Aktivkohlefilter gereinigt in die Kuche zurück.
Der Fettfilter nimmt die fertigen Bestandteile des Kuchendunstes auf.
Der Aktivkohlefilter bindet die Geruchsstoffe.
Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Kuchendunstes gebunden werden.
Wichtige Hinweise:
These Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.
- Diese Dunstabzugshaube entspricht den einschlagigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden.
Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Bevor Sie das neue Gerät benutzen,
lesen Sieitte sorgfältig die
Gebrauchsanleitung.
Sie enthalt wichtige Informationen fur ihre
Sicherheit sowie zum Gebrauch und zur
Pflege des Gerätes.
Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.
1 Ist das Gerät beschädigt, dürfen Sie es nicht in Betriebnehmen.
An Schluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.
Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.
Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).
These Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.
Dunstabzugshaube nur mit eingesetzten Lampen betreiben.
Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter betreiben.
Überhützte Fette oder Öle können sich leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.
Unter der Dunstabzugshaube nicht flambieren.
Brandgefahr am Fettfilter durch aufsteigende Flammen.
Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.
Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).
Gas-Kochmulden / Gas-Herde
Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über längerere Zeit (max. 15 Minuten) bei hochster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.
Der Kuchendunst wird am wirkungsvollsten beseitigt durch:
Einschalten des Lufters bei Kochbeginn.
Ausschalten des Lufters erst weniger Minuten nach Kochende.
Einschalten des Lufters:
- Filterauszug an der Griffeiste ausziehen.
Der Lüfter ist in Betrieb. - Gewünschte Luftereinstellung wahren.
Bedienelemente der verschiedenen Modelle:
| 3 1 2 | Stufe 3 Stufe 1 Stufe 2 |
| 2 3 | Stufe 1 |
| 2 3 | Stufe 2 |
| 2 3 | Stufe 3 |
| 1 0 2 | Stufe 1 Aus Stufe 2 |
Ausschalten des Lufters:
Filterauszug bis Anschlag einschieben.
Hinweis: Beim erneuten Ausziehen des Filterauszuges arbeitet der Lüfter in der zuletzt gewährten Einstellung.
Beleuchtung:
Aus
Ein
Hinweis: Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Filterauszug eingeschoben ist.
Störungen
Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).
Bei Anrufitte angegeben:
E-Nr.
FD
Tragen Sie die Nummern in obige Felderein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.
Fettfilter:
Zur Aufnahme der fertigen Bestandteile des Kuchendunstes sind Metall-Fettfilter eingesetzt.
Die Filtermatten bestehen aus unbrennbarem Metall.
Achtung:
Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.
Wichtig:
Durchrechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgebung vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.
Reinigen der Metall-Fettfilter:
Bei normalem Betrieb (täglich 1 bis 2 Stunden) mussen die Metall-Fettfilter nach 8 bis 10 Wochen gereinigt werden.
Das Reinigen kann in der Geschirrspulmaschine erfolgen.
Dabei ist eine leichte Verfährung möglich.
Wichtig:
Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.
Beim Reinigen von Hand, Filtermatten in heiBer Spullauge mehrere Stunden einweichen.
Danach abbürsten, gut aussprülen und abtropfen lessen.
Nur Originalfilter verwenden.
Dadurch wird eine optimale Funktion gewährleistet.
Aus- und Einbau der Metal-Filterrahmen

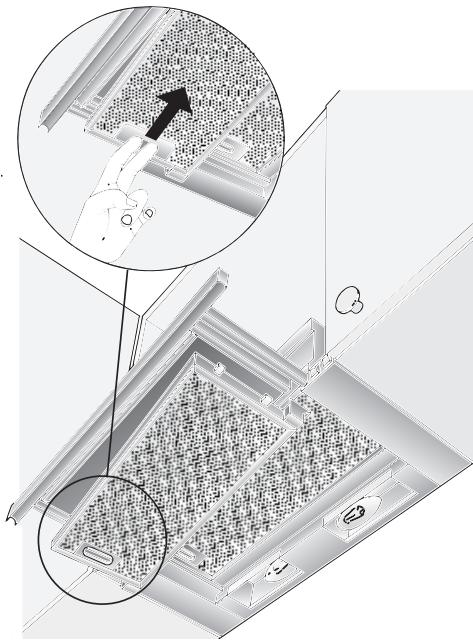

Ausbauen:
- Filterauszug bis zum Anschlag ausziehen.
- Raste an den Filterrahmen in Pfeilrichtung bis zum Anschlag betätigten.
Bei zwei Fettfiltern zuerst den vorderen ausbauen.
- Filterrahmen seitlich abklappen und abnehmer.
Einbauen:
- Filterauszug bis zum Anschlag ausziehen.
- Filterrahmen schrag an einer Seite in die Halterung einsetzen, hochklappen und durch Betätigten der Raste bis zum Anschlag einhängen.
Bei zwei Fettfiltern zuerst den hinteren, dann den vorderen Filterrahmen mit dem Profil, in den Filterauszug einbauen.
Auf sicheren Sitz der Fettfilter auf beiden Seiten achten.

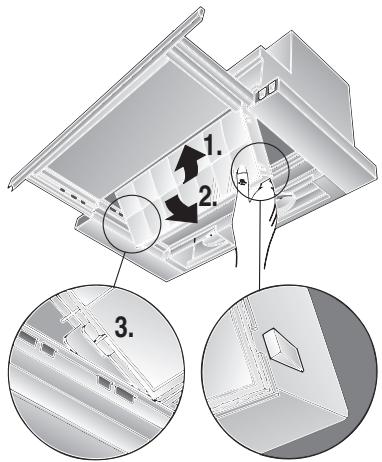

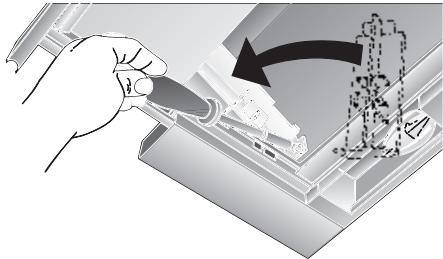

Aktivkohlefilter:
Zum Binden der Geruchsstoffe beim Umluftbetrieb.
Der Aktivkohlefilter wird oberhalb der Fettfilter in die Dunstabzugshaube eingebaut.
- Fettfilter ausbauen (siehe Filter und Wartung).
- Die zwei beiliegenden Kunststoff-Halter rechts und links in das Gehäuse der Dunstabzugshaube einsetzen und mit je einer Schraube anschrauben (nur beim ersten Einbau eines Aktivkohlefilters erforderlich).
- Aktivkohlefilter von unter in das Gehäuse der Dunstabzugshaube einschieben und auf beiden Seiten verrasten.
Dabei muss der Rand am Aktivkohlefilter unten sein.
- Fettfilter wieder einbauen (siehe Filter und Wartung).
Ausbauen:
Der Ausbau des Aktivkohlefilters erfolgt in umgehrter Reihenfolge.
Dazu die Rasthaven nach aussen drücken.
Wechsel des Aktivkohlefilters:
Bei normalem Betrieb (täglich 1 bis 2
Stunden) muss der Aktivkohlefilter ungebär
1 x im Jahr ausgetauscht werden.
Der Aktivkohlefilter ist im FACHHANDEL
erhältlich (siehe Sonderzubehör).
Nur Originalfilter verwenden.
Dadurch wird die optimale Funktion gewährleistet.
Entsorgung des alten Aktivkohlefilters:
Aktivkohlefilter enthalten keine Schadstoffe. Sie können z.B. als Restmull entsorgt werden.
Reinigen und Pflogen

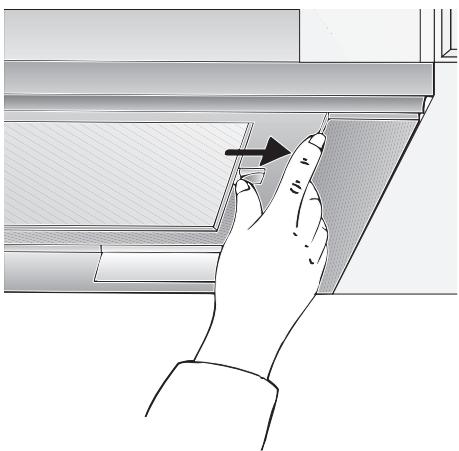

Bei Geräten mit Glasplatte im Wrasenauszug:
Die Glasplatte ist abnehmbar und kann in der Geschirrspulmaschine gereingt werden.
Zum Abnehmer die Laschen nach aussen schieben.
Reinigen und Pflege
Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.
Beim Reinigen der Fettfilter die zugänglichen Gehaussteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.
Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden.
Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
Keine scheuernden Mittel oder kratzende Schwämme verwenden.
Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es konnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.
Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden.
Edelstahloberflächen:
- Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger.
Reinigen Sie nur in Schliffrichtung.
Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!
Aluminium-, Lack- und Kunststoffoberflächen:
- Verwenden Sie ein weiches, fussenfreies Fenster- oder Microfasertuch.
Keine trockenen Tücher verwenden. - Verwenden Sie ein mildes Fensterreinigungsmittel.
Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.
Keine Scheuermittel verwenden.

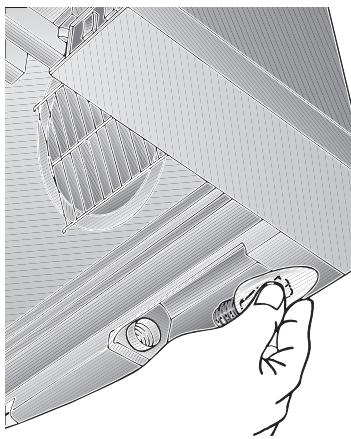

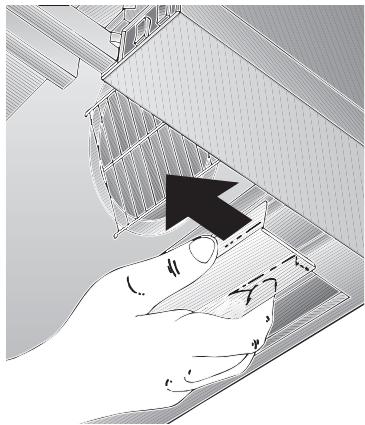

Auswechseln der Lampen
- Dunstabzugshaube ausschalten und durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos machen.
- Filterauszug bis zum Anschlag ausziehen.
- Lampenabdeckung nach vorneziehen.
- Tauschen Sie die Lampe aus (handelsübliche Gluhlampen max. 60 Watt, Sockel E 14).
- Lampenabdeckung wieder einsetzen.
- Netzstecker wieder einstecken oder Sicherung einschalten.
Wichtige Hinweise
Altgeräte sind kein wertloser Abfall.
Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.
Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.
Ihr neues Gerät wurde auf dem Weg zu Ohnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträgech und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.
Über aktuelle Entsorgungswege informieren Sie sichitte bei Ihrm Fachhändler oder bei ihrer Gemeindeverwaltung.
Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.
Mindestabstand zwischen Elektro-kochstellen und Unterkante der Dunstab-zugshaube: 430 mm, Abb. 1.
Über einer Feuerstätte für feste
Brennstoffe, von der eine Brandgebung (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine
geschlossene nicht abnehmbare
Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden.
These Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.
Jekleiner der Abstand zwischen
Dunstabzugshaube und Kochstellen destogrober ist die Möglichkeit, dass sich durchaufsteigenden Wasserdampf unter an der Dunstabzugshaube Tropfen bilden konnen.
Zusätzliche Hinweise bei Gas-Kochgeräten:
Bei der Montage von Gaskochstellen sind die national einschlagigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.
Es müssen die jeweils gultigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.
Die DunstabzugshaubeoridauraneinerSeitenebeneimHochschrankoderiner hohen Wand eingebaut werden.Abstand mind.50mm.
Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topträger und Unterkante der Dunstabzugs-haube: 650 mm, Abb. 1.
Abluftbetrieb
Die Abluft wird über einen Luftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.
Die Abluftarf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entluftung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden.
Bei der Ableitung von Abluft sind die behörddlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.
Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.
Be Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstände zur Verbrennung bestehtigt wird.
Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.
Dies kann erreicht werden, wenn durch nicht verschliebbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.
Ein Zuluft-/Abluftmaerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.
Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.
Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.
Bei Abluftbetrieb sollen in der Dunstab-zugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden (siehe Sonderzubehör in der Gebrauchsanleitung).

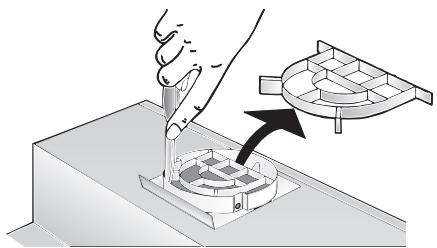

Montieren der Rückstauklappe:
- Schutzgitter im Luftstutzen ausschneiden.
- Rückstauklappe in die Lageröffnungen am Luftstutzen einsetzen.
Wird die Abluft durch die Außenwand geleitet, sollte ein Telescop-Mauerkasten verwendet werden.
Optimale Leistung der Dunstabzugshaube:
Kurzes, glattes Abluftrohr.
Möglichst weniger Rohrbögen.
Möglichst große Rohrdurchmesser (am besten 120 mm) und große Rohrbögen.
Der Einsatz von langen, rauhen Abluftrohren,vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Gerauscherhöhung.
Rundrohre:
Wir empfehlen
Innendurchmesser mind. 120 mm.
Flachkanäe müssen einen gleichwertigen Innenuqerschnitt wie Rundrohre mit 100/120 mm Innendurchmesser haben. Sie sollen keine scharfen Umlenkungen haben.
100 ~mm ca. 78 ~cm^2
120mm ca. 113~cm^2
Bei abweichenden Rohrdurchmessern:
Dichtstreifen einsetzen.
Bei Abluftbetrieb für ausreichend Zuluft sorgen.

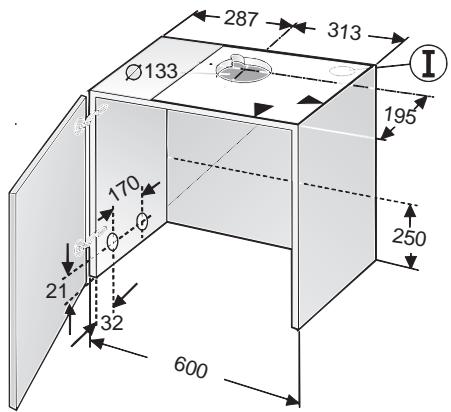

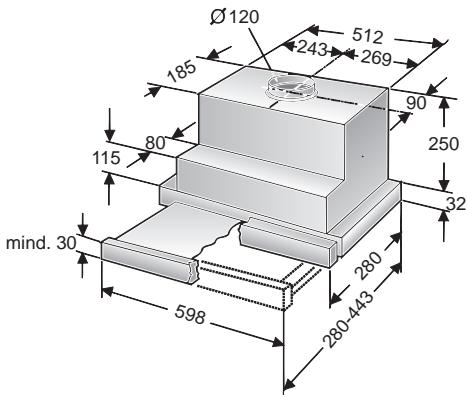

Abluft nach oben:
Dazu Öffnung in der Decke des Ober-schrankes, mit Auskerbung für Elektro-Anschlußkabel herstellen. Schablone ① liegt bei -.

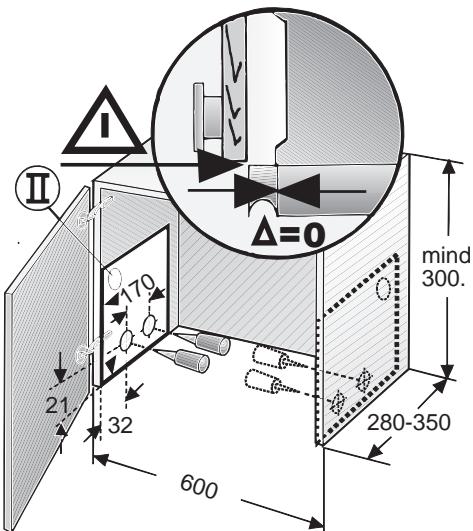

Vor der Montage
Abluft direkt nach hinten:
- innerhalb des Oberschrankes -.
Dazu Öffnung in der Rückwand des Oberschrankes, mit Auskerbung für Elektro-Anschlußkabel herstellen.
Anschluss Abluftrohr 100mm
Schutzgitter im Luftaustritt ausschneiden.
Reduzierstutzen (beiliegend oder im Fachhandel erhältlich) am Luftaustritt befestigen.
Anschluss Abluftrohr 120mm
Schutzgitter im Luftaustritt ausschneiden.
Umluftbetrieb
Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.
Das komplette Montage-Set können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie auf der letzten Seite der Gebrauchsanleitung.
Elektrischer Anschluss
Die Dunstabzugshaubearfur an eine vorschrifsmäßiginstallierte Schutzkontaktsteckdoseangeschlossenwerden. Die Schutzkontaktsteckdosed最容易st direktüber dem Oberschrank oder in dessen unmittelbarerNaheanbringen.
Elektrische Daten:
Sie sind auf dem Typenschild nach Abnahme der Filterrahmen - im Innenaum des Gerätes - zu finden.
Bei Reparaturen die Dunstabzugshaube generell stromlos machen.
Lange der Anschlussleitung: 1,30 m. Bei erforderlichem Festanschluss:
Die Dunstabzugshaubeorida in jeder Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden.
Installsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktoffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehoren LS-Schalter und Schütze.
These Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.
Auf Mindestabstand Kochstellen - Dunstabzugshaube von 650 mm (bei Gas-Kochstelle) bzw. 430 mm (bei Elektro-Kochstellen) achten.
These Dunstabzugshaube ist zum Einbauen in einen Oberschrank mit folgenden Abmessungen vorgesehen:
Breite: 600 mm
Tiefe: 280 bis 350 mm
Höhe: mind. 300 mm.
Vorbereiten:
- Schrankboden - falls vorhanden - entfernen.
Die Stabilität des Schrankes muss gewährleistet sein.
2. Je zwei Befestigungspunkte – rechts und links – an den Schrankinnenseiten anreiben und mit Stichel vorstehen.
Wenn gebohr wird:
2mm - .10mm tief.
Achtung:
Zum Anreiben der Befestigungspunkte beiliegende Schablone ① verwenden.
Die Befestigungspunkte auf der Schablone sind so festgelegt, dass eine 20 mm dicke Griffeleiste korpusbündig montiert werden kann.
Die Lage der Griffeiste (Maß Δ) kann durch einen Anschlag nach vorne versetzt werden.
Bei Schranktiefen von mehr als 280 mm kann das Gerät nach hinten versetzt werden,
... wenn z.B. die Lichtleiste der Einbauküche nach halten versetzt ist,
... wenn z.B. die Griffleiste mehr als 20 mm dick ist.
Dazu die Schablone ① entsprechend weiter hintsen anlagen.

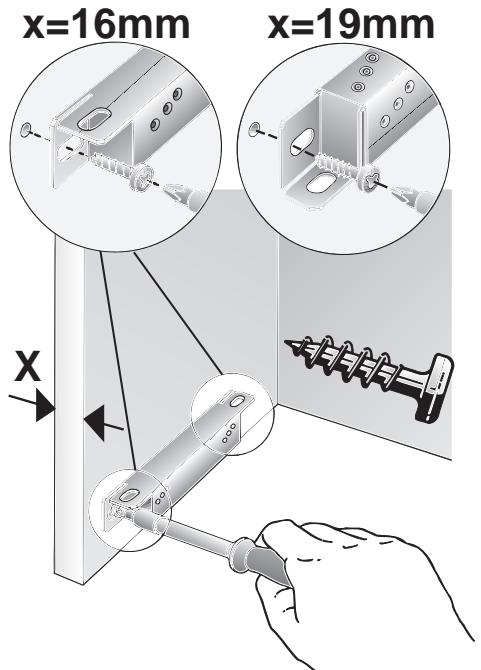

Vorbereiten Oberschrank
- Beiliegende Befestigungsschienen austrichten und festschrauben.
Die Dicke der Schrankseitenwände (16 mm oder 19 mm) beachten. Maß X.
1 Ist die lichte Schrankinnentiefe kleiner als 280 mm, muss die Rückwand 250 mm hoch entfernt werden.

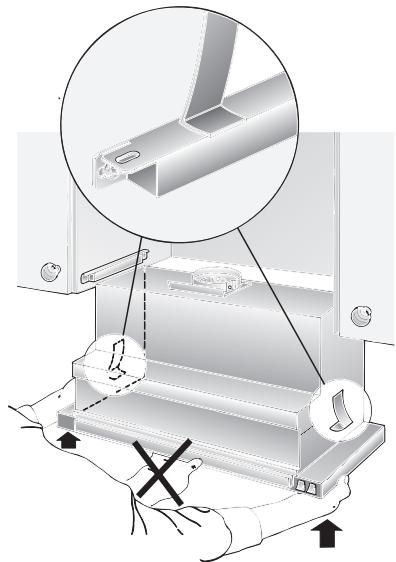

Einbauen in den Oberschrank
- Filterrahmen abnehmer (siehe Gebrauchsanleitung).
- Schranktüre ausrichten, wenn Scharnier nach Einbau der Dunstabzugshaube nicht mehr zugänglich ist.

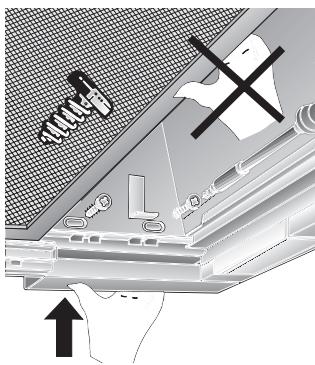

- Dunstabzugshaube von unter in den Schrank haben und hochrücken, bis Montagehilfe links und rechts einrastet.
- Filterauszug bis zum Anschlag ausziehen.

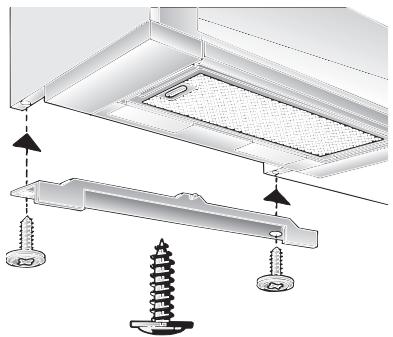

- Zur Befestigung der Dunstabzugshaube jeweils 2 Schrauben links und rechts eindreten, nicht festschrauben. Dazu Dunstabzugshaube anheiten.
- Dunstabzugshaube im Schrank ausrichten und festschrauben.
- Netzanschlusskabel durch die Öffnung im Oberschrank führen und die Rohrverbindung herstellen.
- Elektrische Verbindung herstellen.
- Wandabdeckung falls erforderlich auf das benöttigte Maß kürzen (z. B. absägen) und am Oberschrank fest-schrauben.

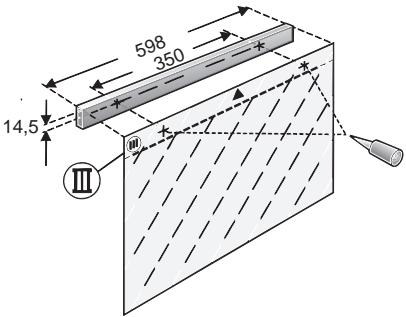

Einbau einer Griffleiste:
An den Filterauszug muss eine Griffleiste montiert werden.
Die Griffleiste kann eine zum Kuchenmöbel passende Holzleiste, oder eine als Sonderzubehör erhältliche Griffleiste sein (siehe Sonderzubehör).
1. Mit beiliegender Schablone zwei Befestigungspunkte an der Griffeiste anreiben und mit Stichel vorstehen. Wenn geobhr wird: 2mm - max 10mm tief.

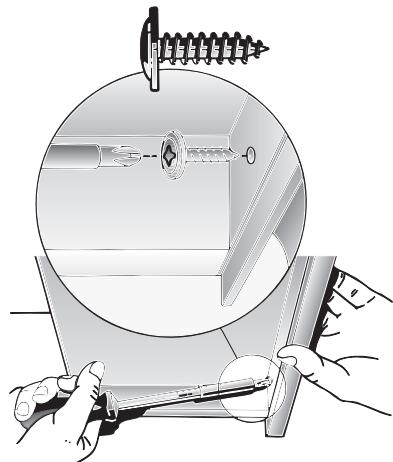

- Griffeleite ausrichten und am Gerät mit den zwei beiliegenden Schrauben festschrauben.
- Filterrahmen einbauen (siehe Gebrauchs-anweisung).
Hinweis: Das Gehäuse der Dunstabzugshaube kann innerhalb des Oberschrankes verkleidet werden (z. B. mit Spanplatten).
Dabei beachten:
- Der Zwischenbodenarf nicht auf das Gehäuse der Dunstabzugshaube aufgelegt werden.
Die vordere Verkleidung nicht am Gehäuse befestigen. - Zugänglichkeit für Kundendienst vorgehen.
Ausbauen:
Der Ausbau erfolgt in umgekehrter Reihenfolge.
Hinweis: Bei Umluftbetrieb müssen Aktivkohlefilter und Kunststoffhalter ausgebaut werden, damit die Befestigungsschrauben und die Montagehilfen zugänglich sind.
Gewicht in kg:
| Abluft | Umluft |
| 9,5 | 10,5 |
Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorehalten.
Appliance description
Operating modes
Exhaust-air mode:
Depth: 280 bis 350 mm
