MANUAL DE UTILIZADOR DHU 632 UFF BOSCH

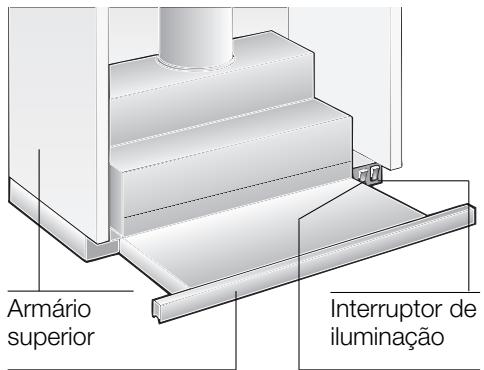

Descrição do aparecido

Filtro extensive

Interruptor de illuminação

Interruptor de ventilação

Tipos de funciona

Funcionamento com exaustao:

• O ventilador do exaustor aspira os vapores da cozinha e, atraves do FILTER de gordura, encaminha-os para o ar livre.
  O filtró de gordura retém as partículas gordurosos dos vapores da cozinha.
  A cozinha mantém-se livre de gorduras e cheiros.

Se o exaustor funciona com exaustão, o funcionaismo simultaneo de aparhos dependentes de uma chamé (como por ex. aquecções a gás, oleo ou carvão, esquentadores e accumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparhos antes referidos.

É possével um functiәnamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparhços de queima.

Tipos de funciona

Isto pode ser consiguido se o ar necessario à combustão poder ser reposto, atraves de aberturas não fecháveis, p. ex. em portas, janelas e em ligationao com caixas murais de alimentacao ou de saida de ar, ou ainda atraves doutras medicasTécnicas, como trancagem reciproca ou semelhantes.

Se a renovacao de ar fresco nao for suficiente, existo o perigo de envenolvimento,provaco pelo returnos dos gases provenrientes da combustao.

Uma caixa mural de entrada/saída de ar não garanté, por sisole, o cumprimento do valor limite.

Nota: Na avaliacao tem que ser considerada sempre a necessidade global de ventilacao dahabitação.

No funciona de aparehos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplicá.

Se o exaustor funciona com circulacao de ar - com FILTER de carvao activo - nao ha qualquer tipo de limitacao.

Funcionamento com circulacao de ar:

• Neste caso, tem que ser montado um过滤 de carvão activo (ver Filtro e Manutenção).

O jogo completeness of montagem, bem como os filtros de substituição, podem ser adquiridos nos outros Servicos Tecnicos.

Os)numeros de encomenda correspondentes podem ser encontrados no final daspas Instruções de Serviço.

• O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha,(before de limpo pelo过滤 de gordura e de carvão活动现场.
• O FILTER de gordura retém os componentes gordurosos dos vapores da cozinha.
  O filtró de carvasão activo retém as substâncias com cheiro.

A Se não for instalado o filtró de carvas activo, não pode ser eliminadas as particulas de cheiro existentes nos vapores da cozinha.

Antes da primeira'utilisation

Indicações importantes:

• Estas instruções de service aplicam-se a variedes modelos de apareiros.
  É. por isto, possivel que se encontrar descritas varias caracteristicas de equipamento que não dizem respeito ao seu aparelho.

• Este exaustor correponde às normas de segança para este tipo de aparehos.
  As reparacoes so devem ser efectuadas por pessoal especializzato.
  Reparacoes inadequadas podem a carreter perigos various para o'utilizar.
  Se o aparelho aparecer qualquer dano, não o devar a por em funciona.
  A ligaçao e a colocacao emfunacionamento so devem ser efectuadaspor um的技术ico.
  Se o cabo de ligação deste aparelho estiver danificado, ele tera que ser substituido pelo fabricante, pelos seuς Servços Técnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para outilizar.
  Providecer a reciclagem adequada do material da embalagem (ver Instruções de Montagem).
  Este exaustor só deve ser aplicado para fins dométricos.
  O exaustorsolevefuncionarcomas Iampadas colocadas.
  As lampadas fundidas devem ser imeditamente substituidas, para evaporar a sobrecarga das outras lampadas.
  O exaustor não deve funciona sem o过滤o de gordura.
  Gordura ou oleo sobreaquecidos podem incendiar-se fácilmente.
  Sempre que preparar alimentos com gordura ou oleo, por ex. batatas fritas,deer,por isso, manter-se vigilante.

• Antes de usar o novo aparecido,deer laer com atenção estas instruções de service.
  Delas constam informações importantes para a sua segurar, bem como sobre a Utilização e manutençao do aparelho.
  Guarde as instruções de serviços e de montagem em lugar seguro, para a eventualidade de o aparecido ter um outras想不到.

A Não flamejar alimentos por baixo do exaustor.
Perigo de incendio do filtro de gordura, devido à subida da chama.
Os queimadores tem que estar sempre cobertos com os recipiententes de cozinhar.
O funciona do exaustor por cima de um aparelho de queima para combustiveis solidos (carvão, madeira e similares) sé é possivel com limitações (ver Instruções de montagem).

Placas a gás / fogões a gás

Não utilize, simultaneamente, todos os queimadores a gás durante um longo periodo de tempo (máx. 15 Minutes) com a potência Tmaxima,PGA,existo o perigo de queimadas ao tocar na superficie do aparecido ou o perigo de serem causados danos no exaustor.

Caso o exaustor funciona sobre una plac a gás, o mesmo tem que estar ligado na potência Tmaxima, se estiverem a funcionalr tíres ou mais queimadores.

Utilização do Exaustor

A forma mais eficaz de eliminação dos fumos da cozinha é:

Ligar o exaustor no inicio da cozedura.
Desligar o exaustor
só algunos Minutes antes de terminar o cozinhado.

Ligar o exaustor:

1. Puxar para fora o suporte extensovel através da respective pega.
   O exaustor começa a funciona.
2. SeLECTIONAR a potência de exaustão pretendida.

Elementos de commando dos diversos modelos:

3 1 2

Fase 3 Fase 1 Fase 2

2

3

Fase 1

2

3

Fase 2

2

3

Fase 3

1 0 2

Fase 1 Desligado Fase 2

Desligar o exaustor:

• Empurrar o suporte extensivel até préder.

Nota: Ao voltar a puxar para fora o filtro extensivel, o exaustor irá funciona com a ultima potência de exaustão selecionada.

Illuminação:

Desligar

Ligar

Nota: A iluminação pode ser realizada em qualquermomento,mesmo quando osuporte extensivel estiver recolhido.

Avarias

Para mais informações ou em caso de avaria, consulte os outros Serviços de Assistência Tecnica.

(Ver indices em anexo).

Quando recorrer acos Serviços de Assistência, indique por favor:

Registe estas números nos Campos acima. Estes númeroos constam da chapa de caracteristicas, que encontrará no interior do exaustor, après retiring a armação doypasso.

Para a absorção das particulas de gordura dos vapores da cozinha, foram incorpados filtros metalicos.

As malhas do filtrso são constituted por metal incombustivel.

Atenção:

Com o aumento do nível de saturação de resíduos gordurosos,;aumenta a possibili-dade de inflamação e o functimento do exaustor pode ficar prejudicado.

Important:

A limpeza atempada do filtro de metal evitará o risco de incério, que pode acontecer, devido à acumulação de calor, sempre que se fazem fritos.

Limpeza dos filtros metalicos:

Num funciona normal (1 a 2 horas por dia), os filtros metálicos devem ser limpos antes 8 a 10 semanas.

A lavagem dos filtros pode ser efectuada na MQquina de lavar loica.

Neste caso, pode verificar-se uma ligeira alteração na cor dos mesmos.

Important:

Os filtros com uma grande saturação de gordura não devem ser lavados juntamente com a loça.

Se lavar os filtrosmanualmente,ponha os filtros de molho em agua quente e detergente durante algumas horas.

Depois escovar, enxaguar e secar os filtros.

Utilizar apenas filtros originais.

So assim é possível garantir um等功能amento optimizado.

Desmontar emontar a armação doypasso

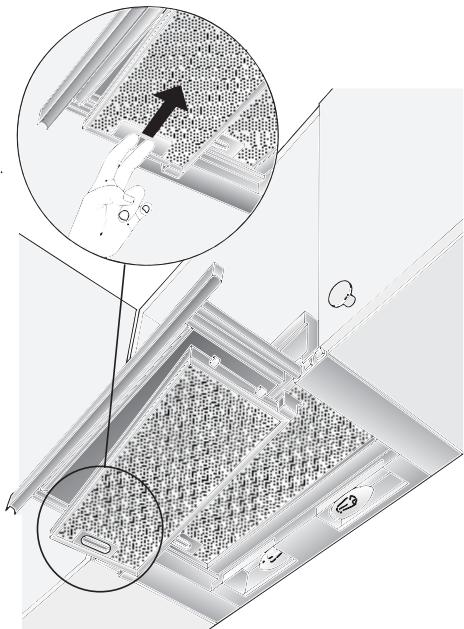

Desmontagem:

1. Puxar para fora o suporte extensivel até prender.
2. Deslocarapatilha,na armacao do filtrno, no sentido da seta ateprender.

No caso deinous filtros, desmontar primeiro o filtro darente.

1. Deslocar lateralmente a armação do filtró e retirá-la.

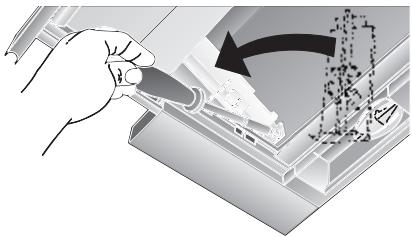

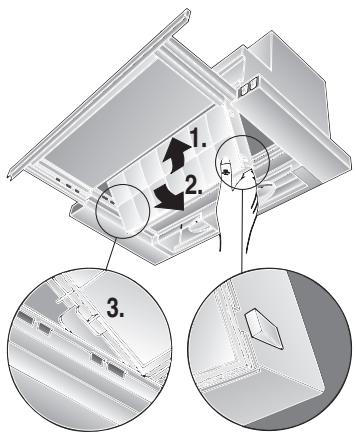

Montagem:

1. Puxar para fora o suporte extensivel ateprender.
2. Introduzir a armação do FILTER inclinada num dos lados do suporte, elevá-la e, acontecido a patilha, fixá-la até prender.
   No caso deinous filtros, montar primeiro o filtro de trase, depuis, o darente, com o perfil no suporte extensivel.

Verificar, se os filtros está bem encaixados nosinous apoios laterais.

O FILTER de carvão activo é colocado por cima do FILTER de gordura, dentro do exaustor.

1. Retirar o FILTER de gordura (Ver Capitulo "Filtro e Manutenção").
2. Odoes suportes de plastico, inclusos, devem ser aplicados a esquerda e a direita,dentro da estrutura do exaustor e fixados com um parafuso (para cada um). (Só necessario na primarya montagem do filtrdo carvão).

1. Introduzir na estrutura do exaustor, de baixo para cima, o FILTER de carvão activo e fixá-los nos encaixes de ambos os lados.

Neste caso o bordo do FILTER de carvão tem que estar em boa.

1. Voltar a montar o FILTER de gordura (Ver Capítulo " Filtro e Manutenção").

Desmontagem:

A desmontagem do filtro de carvao processor-se-á por ordem inversa. Para isso pressionar para fora as patilhas de encaixe.

Substituição do filtró de carvão activo:

Num funciona normal (1 a 2 horas por dia) o过滤 de carvão deve ser substituido, pelo menos, uma vez por ano. O过滤 de carvão activo pode ser adquirido no comércio da especialidade (Ver Acessórios Especiais).

- Utilizar apenas filtros originais.

So assim é possível encontrar um等功能amento optimizado.

Estes filtros não contentem qualquer substancia poluente. Podem, portanto, ser reciclados com o restante lixo.

Limpeza e conservacao

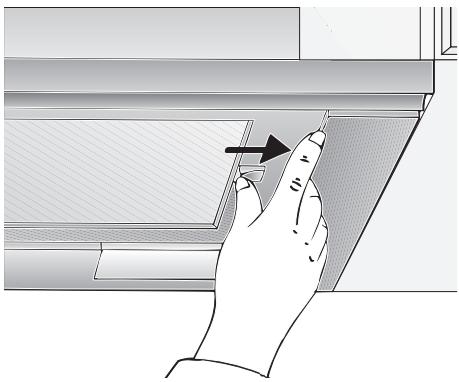

Para aparehos com placac de vidro no extractor de vapor:

A plac de vidro é fácilmente desmontével e pode ser lavada na máquina de lavar loça.
Para desmontar a plac de vidro, deslocar as patilhas para fora.

Limpeza e manutenção

Desligar o exaustor da corrente, desligando a ficha da tomada, o fusivel ou o disjuntor.

• Quando limpar os filtros de gordura,deerá también limpar as zonascessíveis do aparelho,onde existremdepositos de gordura. Evita-se assim,o perigo de incendios e o mau funcao-namento do aparelho.
  Para limpar o exaustor,utilizar una solucao de agua quente e detergente ou um detergente suave para janelas.
• Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano humido.
• Não utilizes produits acidos ou escovas rivas.
• Nota: Não aplicar alcool sobre as superficies sintéticas pois isto pode provocar manchas.

Atença: Arejar suficientemente a cozinha e não fazer chamas livres.

As teclas de commando devem ser limpas com una solución de agua con um detergente suave e um pano macio e humido. Não aplicar, nas teclas de commando, produits para limpeza de inox.

Superficies de inox:

Utilizar um produitproprio para limpeza de inox,mas suave e nao abrasivo.
- Limpar apenas no sentido do polimento.

Não limpar as superficies de inox com esfregões muito ríos nem com produits de limpeza que contenham areias, soda, acido ou cloro!

Superficies de alúnio, de verniz e de material sintétrico:

Utilizar um pano macio, que não largue fios,proprio para janelas ou um pano com micro fibras.
- Não utilizes panos secos.
Utilizar um produit suave para limpar janelas.
- Não utilizes produits de limpeza agressivos, que contenham acido ou lixivvia.
- Não utilizes produits abrasivos.

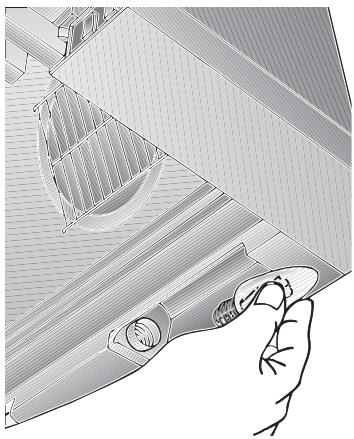

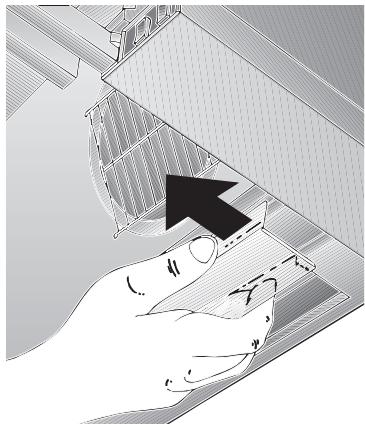

Substitução da lâmpada

1. Desligar o exaustor da corrente electrica, retirando a ficha da tomada ou desligando os fusiveis.
2. Puxar para fora o suporte extensivel até prender.
3. Puxar para a frente a cobertura da lâmpada.

1. Substituir a lampada (lampadas de incandescência correntes no mercado, max. 60 Watt, casquilho E 14).

1. Voltar a colocar a cobertura da lampada.
2. Voltar a ligar a ficha à tomada ou ligar os fusíveis.

Indicações Importantes

Aparelhos velhos não são, de forma alguma, lixo.
Através de reciclagem compatível com o meio ambiente, é possível recuperar matérias primas valiosas.
Antes de enviar o aparelho para reciclagem, inutilize-o.
O seu novo aparecido esteve protegado pela embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compataveis com o meio ambiente e reutilizaveis. Por favor contribua tambem para a preservacao do meio ambiente, reciclando a embalagem em conformidade.
Junto do Agente Especializzato ou na Camara Municipal da sua area de residência informe-se sobre os processos de reciclagem disponíveis.
O exaustor pode functionar com exaustao ou circulação de ar.
Instalar o exaustor sempre centrado com a placac de cozinha.
Respeitar a distancia minima entre a placaclelectrica decozinha e o canto inferior do exaustor: 430 mm, Fig.1.
A montagem do exaustorsoleposivel sobreuma zona de chama alimentada por combustiveis solidos, da qual pode resultar perigo de incendio (por ex. o saltar de una faulha),se esta zona estiver protegida com una cobertura fechada inamovivel e se forem respeitadas as normas especificasdo pais.Esta limitacao nao se aplica a fogoes ou placas a gás.
Quanto menor for a distência entre o exaustor e a placá de cozinha, maior é a possibídade de se formarem bolhas deágua na zona inferior do exaustor, resultantes da subida do vapor de água.

Instruções adiconais paraplacesagás:

Na montagem de apareiros de cozinhar a gás (= fogões e placas), tem que ser respeitadas as respectivas normas nucleais em vigor (p. ex. na Alemanha: Regulamentoações Técnicas sobre Instalações de Gás TRGI).
Tém que ser respeitasas instruções e as normas de instalação do fabricante.
O exaustor soit ser instalado jusqu' de um armario superior ou de una parede alta. Distancia minima: 50 mm.
A distência minima, no caso de queimadores a gás, entre a aresta superior dos recipientes e a aresta inferior do exaustor: 650 mm, Fig. 1.

Funcionamento com exaustao

Os vapores são encaminhados para o exterior atraves de um canal de ventilacao ou directamente atraves de furo na parede, para o exterior.

Os vapores não podem ser encaminhados para uma chamé némpara um canal, que sirvam para ventilação ou evacuação de zones de chama.

Na derivação do ar evacuado, tém que ser respeitadas as prescrições municipalis e as normas legais (p. ex. Departamento Regulador da Construição Civil).

Para se poder encaminhar o ar de exaustão do aparelho para uma chamé fora de service, é necessário obter uma autorização expressa do limpa-chaminés responsavel pela zona.

No caso de funciona por exaustão e funciona simultâneo de zones de chama dependentes de ligação a uma chamíne (por ex. aqueceções a gás, a oleo ou a carvão; esquentadores, aqueceções de água), tem que ser garantida a ventilação necessária para a combustão perfeita desses aparelhos.

É possível ou的功能amento não perigo, se a subpressiono no local de instalacao do aparelho, com等功能amento por combustao, não for superior a 4 Pa (0.04 mbar).

Isto pode ser consiguido se o ar necessario à combustão poder ser reposto, atraves de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda atraves doutras medidas tínicas, como trancagem recíproca ou semelhantes.

Se a renovação de ar fresco não for足够, existe o perigo de envenenamento, provocao pelo returno dos gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar não garanté, por si está, o cumprimento do valor limite.

Nota: Na aparecição, tem sempre que ser considerada a ventilação global da habitação. No acontecimiento de aparehos para cozinho, por ex. placas e fogões, esta regra não é aplicada.

Se o exaustor estiver a funciona com circulacao de ar - com FILTER de carvalo activo - o funciona não sofre qualquer limitacao.

No caso de funciona por exaustão de ar,deer a montar-se uma valvula de retenção no exaustor,se esta não estiver ja instalada no tubo de exaustao ou na caixa mural.

Se o aparelho não vieracompanhado da valvula de retenção, esta pode ser adquirida no commercio da especialidade (ver Acessórios Especiais nas instruções de service).

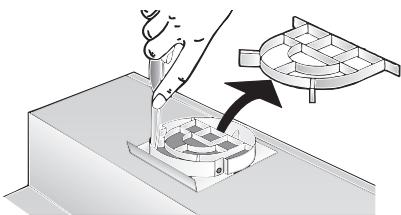

Montagem da valvula anti-returno:

1. Cortar a grelha de proteção no bocal de admissão de ar.

1. Aplicar a válvula anti-returno nas aberturas de apoio no bocal de admissão de ar.

Se o ar de exaustao for expelled atraves da parede exterior,deer a ser'utiliza uma caixa mural telescopica.

Rendimento optimazado do exaustor:

Tubo de saida liso e curto.
Mínimo de curvas possível.
Diametro máximo possiével do tubo (de preferência 120 mm) curvas largas.

Autilização de tubos de aspiração longos e rugos no seu interior, muitas curvas, ou diamétros reduzidos, provoca uma alteração nas condições optimizadas de ventilação e, simultaneamente, um aumento do nível de rúidos.

Tubos cilindricos: Recomendamos diametro interior minimo 120 mm.
Canais planos devem aparecer uma sequcao interior de valor equivalente acos tubos cilindricos, com 100/120 mm de diametro interior. Eles nao devem ter nenhum desvio muito pronunciation.

100 ~mm ca. 78 ~cm^2

120 ~mm ca. 113 ~cm^2

Em caso de tubos com diametros differentes:

Utilizar una cinta deVEDAÇAO.
No caso de funciona por exaustao de ar, providenciar para uma boa admissao de ar.

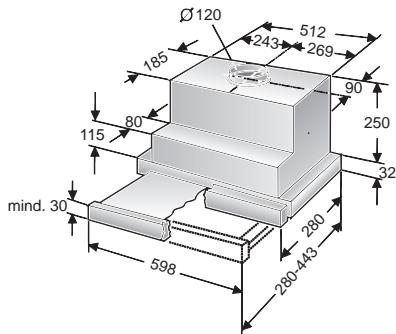

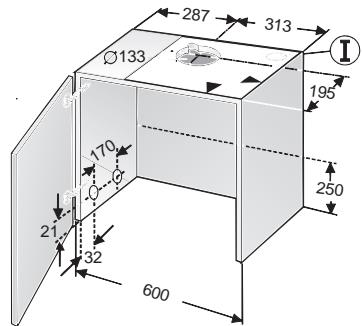

Saía de ar para cima:

Para isto, fazer um orificio na parte de cima do armario superior, para passagem do cabo eletrico. -Gabarito incluso ①-

Antes da Montagem

Saía do ar directamente para這樣:

• dentro do armário superior -.

Fazer una abertura na parede posterior do armario superior, para passagem do cabo electrico.

Ligação do tubo de exaustão com 110 mm

Cortar a grelhaca de protecao na saida de ar.
Fixar a reducao (inclua no fornecimento ou adquirida no mercado).

Ligação do tubo de exaustão com 120 mm

Cortar a grelhaca de protecao na saida de ar.

Funcao de circulacao de ar

• Com FILTER de carvão activo, se não existirem condições para acontecimiento de exaustão.

O jogo complete de montagem pode ser adquirido nos��os Servicos Tecnicos.

O número de encometimes corresponde para serfinalidades Instruções de Serviço.

Ligação eletrica

O exaustorsoleve serligadoa umatomada comcontactode segurancaesignaladsegundoasnormasvigentes.Se possivel,instalaratomadadirectamente sobreo armario superior ou juntodeste.

\section*{Characteristicas electricas:}

Encontram-se na chapa de caracteristicas no interior do aparelho - que está a vista(before de retiring os caixilhos doAGO.

Para reparacoes, desligar o exaustor da corrente electrica.

Comprimento do cabo de ligação: 1,30 m. No caso de ser necessário uma ligação fixa:

O exaustorsolepodeserligadoacorrent porum instaladoreléctricocredenciado pelaemployesa distribuidorade electricidade.

Relativamente à instalação, deve ser previsto um dispositivo de corte. Como dispositivo de corte, são validos interruptores com uma abertura de contactos superior a 3mm e corte multipolar. Daqui fazem parte os interruptores LS e proteções.

Este exaustor correponde as normas UE sobre proteção antiparasitária.

Respeitar a distança minima de 650 mm entre o exaustor e a placu de cozinha (no caso de placa a gás) ou de 430 mm (no caso de placa eletrica).

Este exaustor fou concebido para ser instalado num armario superior com as seguintes medidas:

Largura: 600 mm

Profundidade: 280 até 350 mm

1. Retirar - se existente - a placà base do armário.

Há que assegurar a estabilitadode armário.
2. Marcardoespointsdefixacao-àdireita e a esquerda-nasfacesinterioresdo armarioeabriressespontoscomumburil.

Abertura dos furos:

2 ~mm - . 10 ~mm de profundidade.

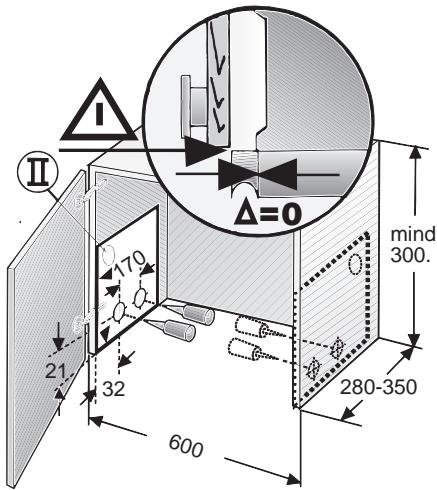

Atenção:

Para marcar os pontos de fixação, utilizes o gabarito incluido no fornecimento.
Os pontos de fixação no gabarito está determinados de forma que possa ser montada uma regua com 20mm de espessura.

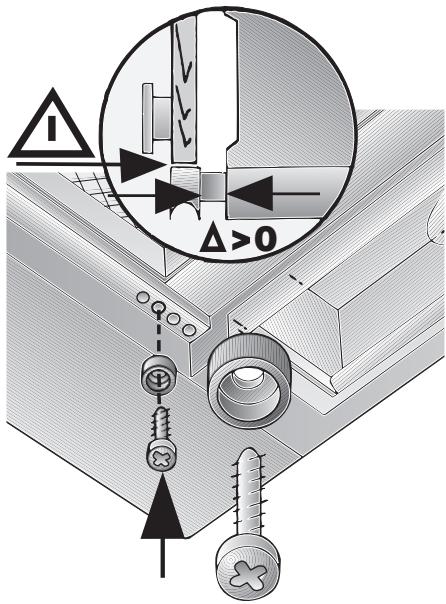

A posicao do puxador (Medida ) pode ser deslocada para arente por meio de um batente.

No caso de armários com profundidade superior a 280 mm, o exaustor pode ser deslocatedo para这只是,

...se a lampada de iluminação da cozinha estiver deslocateda paraTRS,
...se a régua tiver una espessura superior a 20 mm.

Para isso, aplicar o molde ① mais atras de acordo com a.

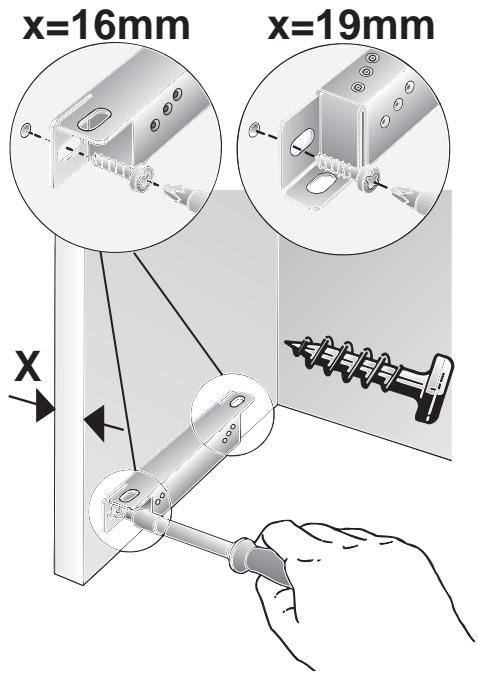

Preparação do armário superior

1. Ajustar as calhas de fixacao inclusas e aparafusá-las bem.
   Ter em atençao a espessura das paredes laterais do armario (16 mm ou 19 mm). Medida X.

Se a profundidade no interior do armário for inferior a 280 mm, tera que ser eliminada a altitude de 250 mm na parede traseira.

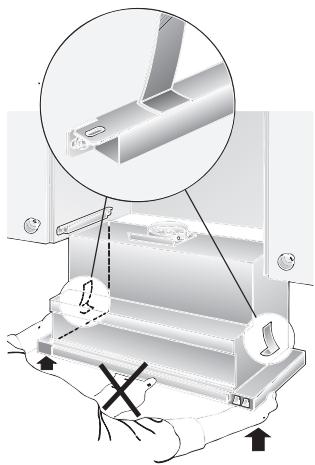

Instalação no armário superior

1. Desmontar a armação doAGO (Ver instruções de service).
2. Ajustar as portas dos armários, se a dobradiça, après montagem do exaustor, não ficar acessivel.

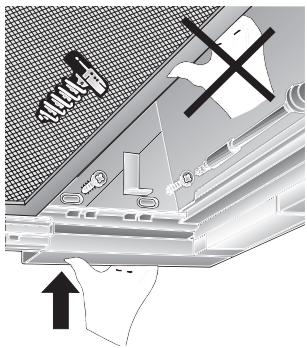

3. Introduzir o exaustor horizontally, por baixo do armário, e exercer pressão para cima até que a patilha auxiliar de montagem encaixe à esquerda e à direita.

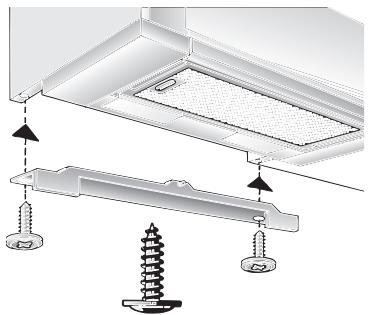

1. Puxar para fora o suporte extensivel até prender.
2. Para fixação do exaustor, aparafusar 2 parafudos à esquerda e à direita, mas, ainda, sem os apertar definitivamente. Para isso, elevar um pouco o exaustor.
3. Ajustar o exaustor dentro do armário e aparafusar bem.

Instalação no armário superior

1. Passar o cabo eletrico atraves da abertura no armário superior e fazer a ligação do tubo.
2. Fazer a ligação eletrica.
3. Reduzir a cobertura da parede, se necessário, para a medida necessária (p. ex. serrar) e aparafusar no armário superior.

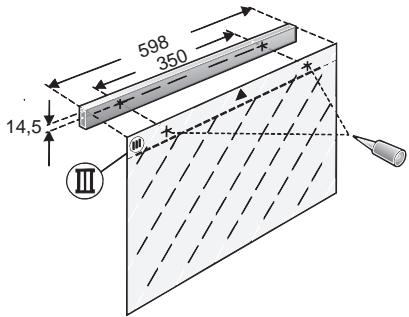

Montagem de uma pega:

No suporte extensivel tem que ser montada uma pega.
A régua pode ser igual à régua demadeira dos moveis de cozinha ou seradquirida como acessório especial (veracessórios especials nas instruções de的服务o).
1. Com o molde inlocu, marcar dos指点o de fixa o pega e, com um buril, fazer a furacao previa. Se for necessario fazer o furo com um berbequim, aquele deve ter: 2mm e 10mm de prof.max.

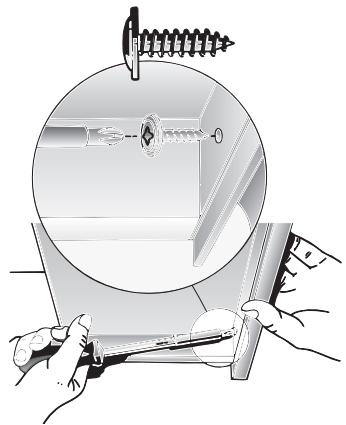

1. Ajustar a pegae, com osinous parafusos inclusos, fixa-la ao aparelho.

1. Montar a armação dos filtros (Ver instruções de service).

Note: A frente do exaustor pode ficar disfarçada dentro do armário superior (por ex. com uma placá de contraplacado).

Neste caso, ter em conta:

• O[fundo intermedio não pode ser colocado sobre a estrutura do exaustor.
• O revestimento frontal não pode ser fixado na estrutura do exaustor.
• Prever o acesso fácil ao aparelho, para efecitos de assistencia和技术.

Desmontagem:

A desmontagem processa-se em sequência inversa.

Nota: No caso de funciona com circulacao de ar, tem que ser desmontados o FILTER de carvao activo e suporte de plastico, para que os parafusos de fixacao e as patilhas auxiliares fiquem accesiveis.

Peso em kg:

Saía de ar	Circúnção de ar
9,5	10,5

Direitos reservados quando a alteracoes de construcao no ambito da evolucao专业技术.
