Type de produit	Enceinte audio avec lecteur CD et Bluetooth
Caractéristiques techniques principales	Puissance de sortie totale de 160 W, système de haut-parleurs à 2 voies
Alimentation électrique	AC 220-240 V, 50/60 Hz
Dimensions approximatives	Dimensions (L x H x P) : 30 x 27 x 30 cm
Poids	Environ 8 kg
Compatibilités	Compatible avec Bluetooth, USB, CD, et radio FM
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220-240 V
Puissance	160 W
Fonctions principales	Lecture de CD, Bluetooth, radio FM, entrée USB, égaliseur audio
Entretien et nettoyage	Essuyer avec un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, consulter le service après-vente pour réparations
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement avec l'alimentation fournie
Informations générales utiles	Vérifier la compatibilité Bluetooth avec les appareils avant l'achat

FOIRE AUX QUESTIONS - SC-AKX660E PANASONIC

Comment connecter mon PANASONIC SC-AKX660E à mon smartphone ?

Pour connecter votre PANASONIC SC-AKX660E à votre smartphone, activez le Bluetooth sur votre téléphone. Ensuite, mettez le système en mode Bluetooth et sélectionnez le modèle dans la liste des appareils disponibles sur votre smartphone.

Que faire si le son est faible ou grésille ?

Vérifiez d'abord le volume de votre appareil et assurez-vous qu'il n'est pas réglé trop bas. Ensuite, vérifiez les connexions des câbles et assurez-vous qu'ils sont bien branchés. Si le problème persiste, essayez de changer de source audio.

Comment réinitialiser mon PANASONIC SC-AKX660E ?

Pour réinitialiser votre appareil, éteignez-le, puis maintenez enfoncé le bouton 'Power' tout en le rallumant. Continuez à maintenir le bouton jusqu'à ce que l'écran affiche le message de réinitialisation.

Mon appareil ne lit pas les fichiers audio USB. Que faire ?

Assurez-vous que les fichiers audio sont dans un format compatible (comme MP3 ou WAV). Vérifiez également que la clé USB est correctement formatée en FAT32. Si cela ne fonctionne toujours pas, essayez avec une autre clé USB.

Comment utiliser la fonction karaoké sur le PANASONIC SC-AKX660E ?

Pour utiliser la fonction karaoké, insérez un CD karaoké dans le lecteur ou connectez un appareil avec des fichiers karaoké. Ajustez les réglages de microphone à votre convenance et commencez à chanter.

Pourquoi mon appareil ne s'allume-t-il pas ?

Vérifiez d'abord que l'appareil est correctement branché à une prise électrique fonctionnelle. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil ou de vérifier si le fusible est grillé.

Comment régler l'égalité sonore sur le PANASONIC SC-AKX660E ?

Pour régler l'égaliseur sonore, appuyez sur le bouton 'EQ' sur la télécommande ou le panneau de contrôle. Vous pourrez choisir parmi différents préréglages ou ajuster manuellement les niveaux selon vos préférences.

L'appareil ne se connecte pas au Wi-Fi. Que faire ?

Assurez-vous que le Wi-Fi est activé sur l'appareil et que vous êtes à portée du routeur. Vérifiez également que vous entrez le bon mot de passe. Si le problème persiste, redémarrez votre routeur et tentez de reconnecter.

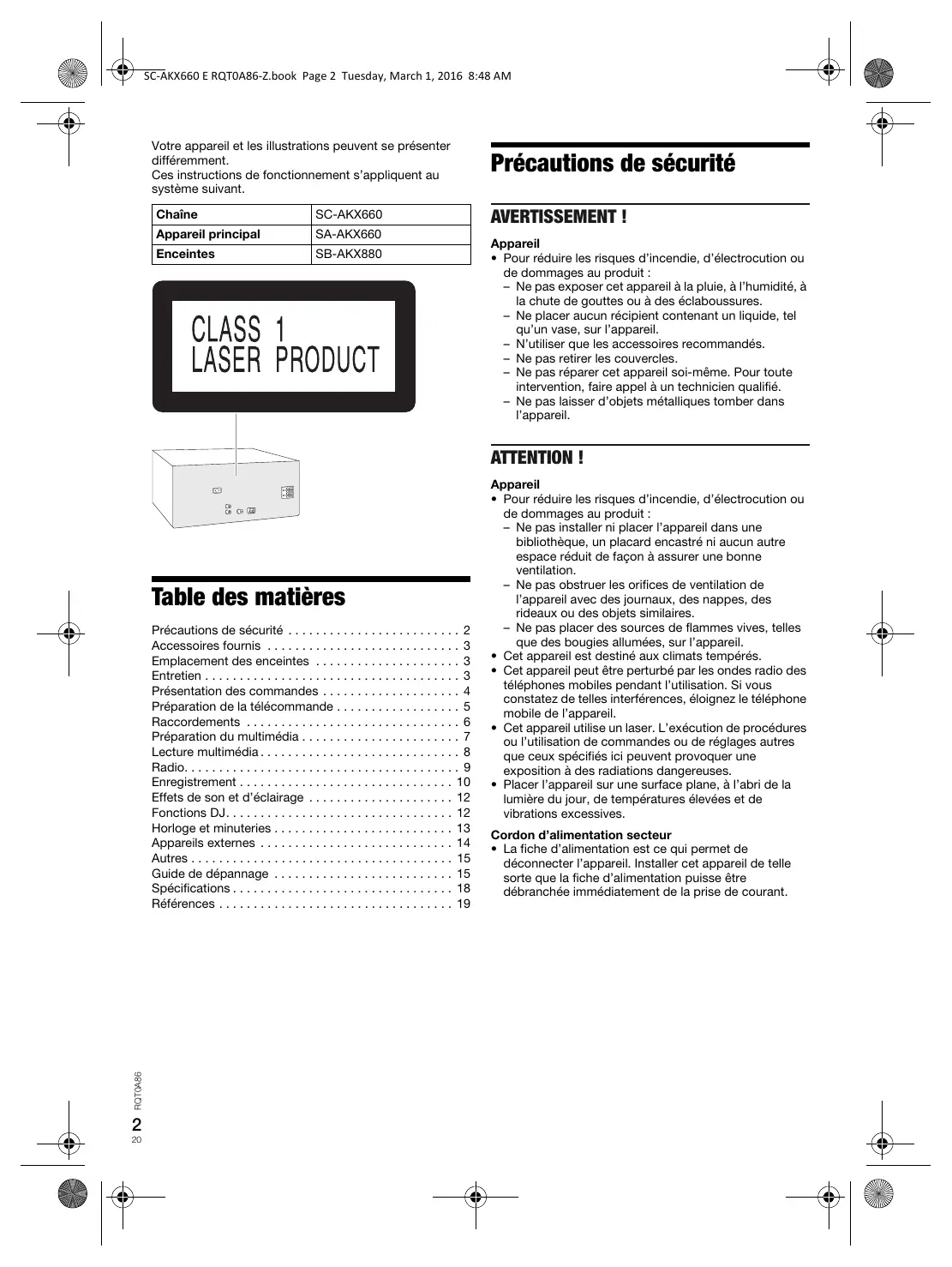

MODE D'EMPLOI SC-AKX660E PANASONIC

Model No. SC-AKX660

Nous vous remercions pour votre achat de cet appareil.

Pour enir des performances optimales et pour votre sécurité, veuillez lire attentivement le présent manuel.

Conservez ce manuel.

Votre appareil et les illustrations peuvent se présenter différemment.

Ces instructions de fonctionnement s'appliquent au système suivant.

Chaîne	SC-AKX660
Appareil principal	SA-AKX660
Enceintes	SB-AKX880

Table des matières

Précautions de sécurité 2

Accessoires fournis 3

Emplacement des enceintes 3

Entretien 3

Présentation des commandes 4

Préparation de la télécommande 5

Raccordements 6

Préparation du multimédia 7

Lecture multimédia 8

Radio. 9

Enregistrement 10

Effets de son et d'éclairage 12

Fonctions DJ. 12

Horloge et minuteries 13

Appareils externes 14

Autres 15

Guide de dépannage 15

Spécifications 18

Rérérences 19

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit :
• Ne pas exposer cet appareil à la pluie, à l'humidité, à la chute de gouttes ou à des éclaboussures.
• Ne placer aucun contenant un liquide, tel qu'un vase, sur l'appareil.
• N'utiliser que les accessoires recommandés.
• Ne pas retirer les couvercles.
• Ne pas réparer cet appareil soit. Pour toute intervention, faire appel à un technicien qualifié.
• Ne pas laisser d'objets métalliques tomber dans l'appareil.

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit :
• aucun autre espace réduit de façon à assurer une bonne ventilation.
• Ne pas obstruer les orifices de ventilation de l'appareil avec des journaux, des nappes, des rideaux ou des objets similaires.
• Ne pas placer des sources de flammes vives, telles que des bougies allumées, sur l'appareil.
• Cet appareil est destiné aux climats tempérés.
• Cet appareil peut être perturbé par les ondes radio des téléphones mobiles pendant l'utilisation. Si vous constatez de telles interférences, éloignez le téléphone mobile de l'appareil.

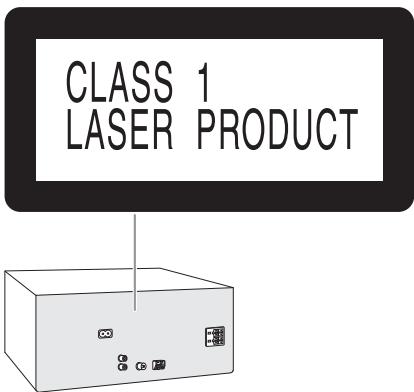

• Cet appareil utilise un laser. L'exécution de procédures ou l'utilisation de commandes ou de réglages autres que ceux spécifiés ici peut provoquer une exposition à des radiations dangereuses.
• Placer l'appareil sur une surface plane, à l'abri de la lumière du jour, de températures élevées et de vibrations excessives.

Cordon d'alimentation secteur

• La fiche d'alimentation est ce qui permet de déconnecter l'appareil. Installer cet appareil de telle sorte que la fiche d'alimentation puisse être débranchée immédiatement de la prise de courant.

entraîner des risques d'explosion. N'utiliser qu'une pile identique ou le type de pile recommandé par le fabricant. Lors de la mise au rebut des piles, contacter les autorités locales ou le revendeur pour connaître la méthode de mise au rebut appropriée. - Ne pas chauffer ni exposer à une flamme. - Ne pas laisser la/les pile(s) dans un véhicule exposé à la lumière directe du soleil, portes et vitres fermées pendant une longue période. - Ne pas démonter ou court-circuiter les piles. - Ne pas charger la pile alcaline ou au manganèse. - Ne pas utiliser de piles dont l'enveloppe a été retirée. - Retirez la pile si vous n'utilisez pas la télécommande pendant une longue période de temps. Ranger dans un endroit frais et sec.

L'enregistrement et la lecture de contenu sur cet appareil ou n'importe quel autre appareil peuvent exiger l'autorisation du titulaire des droits d'auteur ou d'autres droits sur ledit contenu. Panasonic n'a ni l'autorité ni l'intention de vous accorder cette autorisation et rejette explictement tout droit, capacité ou intention d'obtenir une telle autorisation en votre nom. Il est de votre responsabilité de vous assurer que vous utiliserez cet appareil ou tout autre appareil conformément à la législation sur les droits d'auteur en vigueur dans votre pays. Veuillez vous référer à cette législation pour en savoir plus sur les lois et les réglementations impliquées ou contactez le titulaire des droits associés au contenu que vous souhaitez enregistrer ou lire.

Accessoires fournis

Vérifier que tous les accessoires fournis sont prêts.

2 Cordon d'alimentation secteur 1 Antenne-cadre AM 1 Antenne FM intérieure

1 Télécommande (N2QAYB001022) 1 Pile de la télécommande Pour le Royaume-Uni et l'Irlande

Attention!

Garder l'adaptateur de fiche d'antenne hors de portée des enfants qui pourraient l'avaler.

Remarque :

Utiliser le cordon d'alimentation secteur adapté à votre prise secteur domestique.

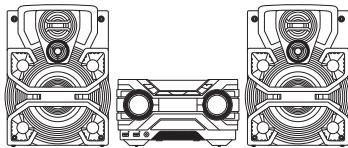

Emplacement des enceintes

Les enceintes gauche et droite sont les mêmes.

N'utiliser que les enceintes fournies.

Vous pouvez endommager le système et diminuer la qualité du son si vous utilisez d'autres enceintes.

Remarque :

• Gardez vos enceintes à plus de 10 mm de l'unité principale pour la ventilation.
• Placez les enceintes sur une surface plane en toute sécurité.
• Ces enceintes n'ont pas de blindage magnétique. Ne pas les placer près de téléviseurs, d'ordinateurs ou d'autres appareils facilement influencés par le magnétisme.
• Lorsque vous jouez à des niveaux élevés pendant une longue période, elles peuvent causer des dommages aux enceintes et diminuer la durée de vie des enceintes.
• Diminuer le volume dans ces conditions pour éviter tout dommage :

Lorsque le son est déformé. Lorsque vous ajustez la qualité sonore.

Attention!

Utiliser les enceintes seulement avec la chaîne recommandée. Sinon, l'amplificateur et les enceintes peuvent subir des dommages, et il y aura risque d'incendie. En cas de dommages ou de changement brusque des performances, s'adresser à un technicien de réparations qualifié. - Ne pas modifier les enceintes ou les fils d'enceintes au risque d'endommager l'appareil. - Suivre les procédures figurant dans ces instructions lorsqu'on monte les enceintes. - Ne pas toucher les surfaces réverbérantes des cônes d'enceinte :

• Cela pourrait endommager le cône d'enceinte.
• Le cône d'enceinte peut être chaud.

Entretien

• Ne jamais utiliser d'alcool, de diluant pour peinture ni de benzène pour nettoyer l'appareil.
• Avant d'utiliser un chiffon imbibé d'un produit chimique, lire attentivement les instructions qui accompagnent le chiffon.

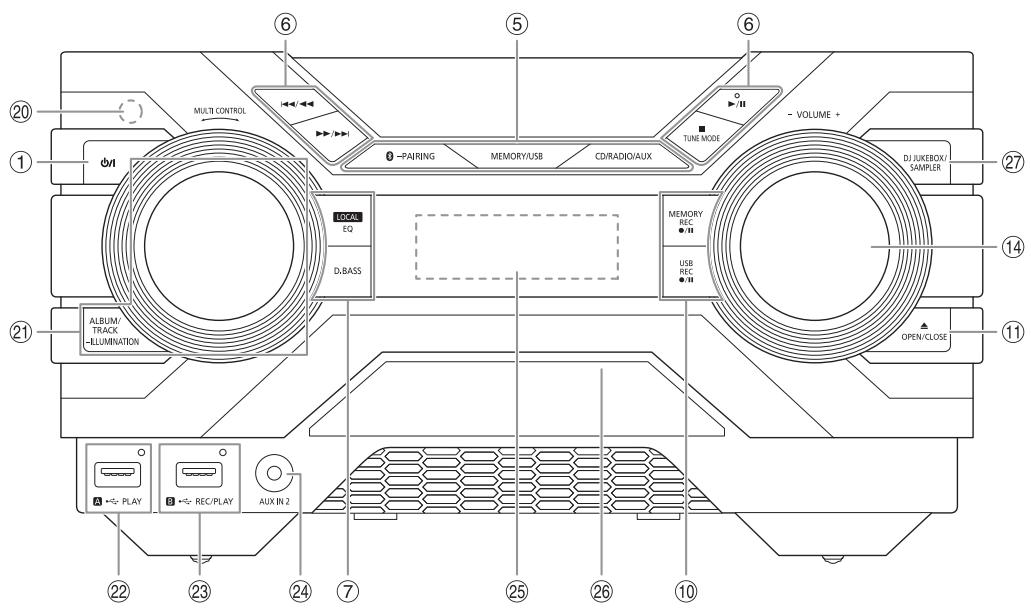

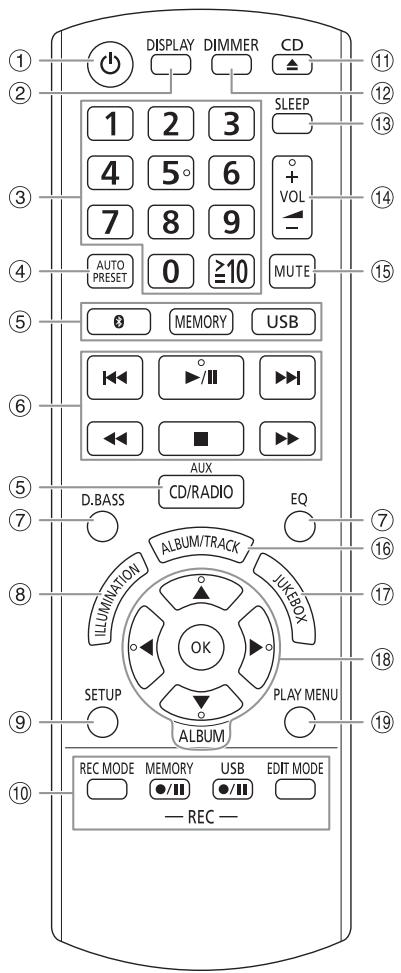

Présentation des commandes

Effectuer les procédures avec la télécommande. Il est également possible d'utiliser les touches de l'appareil principal, si ce sont les mêmes.

Interrupteur de veille/marche [U], [U/I]

Appuyer sur cet interrupteur pour faire basculer l'appareil du mode de marche au mode de veille, et vice versa. En mode de veille, l'appareil continue de consommer une petite quantité de courant.

② Afficher les informations du contenu ③ Touches numériques

Pour sélectionner un nombre à 2 chiffres Exemple : 16 : [≥10] → [1] → [6]

④ Préréglage automatique de la station radio ⑤ Sélectionner la source audio

Sur l'appareil principal :

Appuyer et maintenir [P-AIRING] pour démarrer l'appairage Bluetooth®.

⑥ Commande de lecture de base ⑦ Sélectionner des effets sonores ⑧ Sélectionner des effets d'éclairage d'ambiance ⑨ Voir le menu de configuration ⑩ Enregistrement des commandes d'opérations ① Ouvrir ou fermer le tiroir du disque ⑫ Diminuer l'illuminosité de l'écran

L'effet d'éclairage est également éteint. Pour annuler, ré-appuyez sur la touche.

13 Régler la minuterie de mise en veille 14 Ajuster le niveau de volume

15 Désactiver le son

Pour annuler, ré-appuyez sur la touche.

« MUTE » est également annulé lorsque vous ajustez le volume ou lorsque vous éteignez l'appareil.

16 Sélectionner un album ou une plage MP3 17 Sélectionner le DJ Jukebox 18 Sélectionner ou confirmer l'option 19 Afficher le menu de lecture

20 Capteur de la télécommande

Distance : Dans le rayon de 7 m environ

Angle : Environ de haut en bas, à gauche et à droite

Appuyer sur [ALBUM/TRACK] pour sélectionner l'album ou la plage.

Parcourir les plages ou albums

Tournez [MULTI CONTROL] pour naviguer.

Pour lancer la lecture depuis la sélection, appuyer sur

[▶/II].

Sélectionner des effets d'éclairage d'ambiance

Maintenir la touche [-ILLUMINATION] enfoncée et tourner [MULTI CONTROL] pour sélectionner le réglage.

2 USB a

Port USB (

Voyant d'état USB

Lire les plages MP3.

23 USB b

Port USB (

Voyant d'état USB

Lire les plages MP3.

Enregistrer du son ou des plages de musique.

24 Aux IN 2 casque

25 Afficheur Tiroir de disque 27 Sélectionner les fonctions DJ

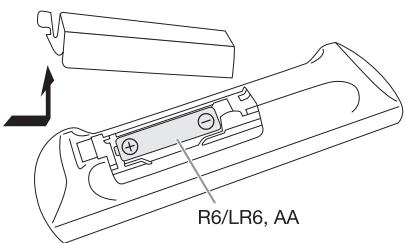

Préparation de la télécommande

Utiliser des piles alcalines ou au manganèse.

Installez la pile de sorte que les pôles (+ et -) soient alignés avec ceux de la télécommande.

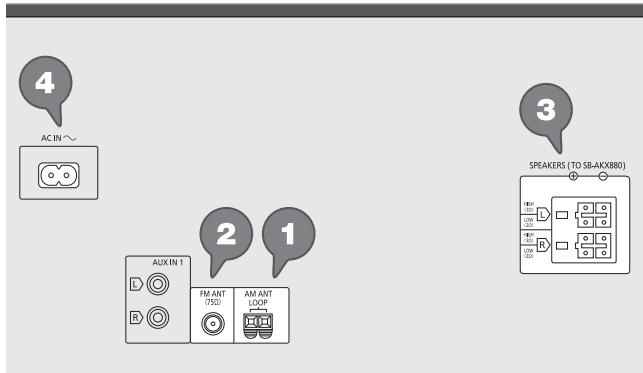

Raccordements

Brancher le cordon d'alimentation dans la prise secteur une fois que tous les autres raccordements ont été effectués.

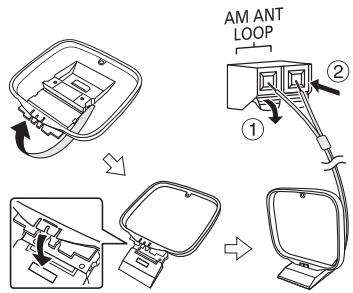

1 Raccorder l'antenne-cadre AM.

Placer l'antenne ABOUT sur sa base jusqu'à ce qu'elle s'enclenche.

2 Raccorder l'antenne FM intérieure.

Placer l'antenne là où la réception est maximale.

3 Raccorder les enceintes.

Raccordez les câbles d'enceintes aux bornes correspondantes.

4 Raccorder le cordon d'alimentation secteur.

Ne pas utiliser le cordon d'alimentation secteur d'un autre appareil.

Économie d'énergie

L'appareil consomme une petite quantité d'électricité quand il est en mode veille. Débrancher l'alimentation si vous n'utilisez pas l'appareil.

Certains réglages seront perdus après avoir débranché l'appareil. Vous devez regarder de nouveau.

Disque

1 Appuyez sur [CD ] (appareil principal: [OPEN/CLOSE]) pour ouvrir le tiroir de disque. Y mettre un disque avec l'étiquette faisant face vers le haut. Appuyer de nouveau sur pour refermer le tiroir. 2 Appuyer sur [CD/RADIO/AUX] pour sélectionner « CD ».

Préparation

Avant de connecter un périphérique USB sur l'appareil, veillez à effectuer une sauvegarde des données.

1 Réduire le volume et raccorder le périphérique USB au port USB. Immobiliser l'appareil principal lors du raccordement ou de la déconnection du périphérique USB. 2 Appuyer sur [USB] (appareil principal : [MEMORY/USB]) pour sélectionner « USB A » ou « USB B ». Le voyant d'état USB s'éclaire en rouge une fois sélectionné.

Remarque: Ne pas utiliser un câble d'extension USB. L'appareil ne reconnaît pas le périphérique USB connecté par un câble.

Bluetooth®

Vous pouvez connecter et déconnecter un périphérique audio sans fil via Bluetooth®.

Préparation

• Activer la fonction Bluetooth® du périphérique et rapprocher le périphérique du système.
• Lire les instructions de fonctionnement du périphérique pour des détails.

Préparation

Si cet appareil est connecté à un périphérique Bluetooth®, le déconnecter (→ « Déconnexion d'un périphérique »).

1. Appuyer sur [8].

Si « PAIRING » s'affiche, passer à l'étape 3.

2 Appuyer sur [PLAY MENU] pour sélectionner « PAIRING » puis appuyer sur [OK]. 3 Sélectionner « SC-AKX660 » dans le menu Bluetooth® du périphérique.

Si le système demande un code d'accès, saisir « 0000 »

Le périhérique se connecte automatiquement à ce système une fois l'appairage terminé.

Le nom du périhérique connecté s'affiche pendant quelques secondes.

Utilisation de l'appareil principal

1 Appuyer et maintenir la touche [β-PAIRING] enfoncée jusqu'à ce que « PAIRING » s'affiche. 2 Sélectionner « SC-AKX660 » dans le menu Bluetooth® du périphérique.

Remarque :

Vous pouvez appairer jusqu'à 8 périphériques avec ce système. Si un 9ème périphérique est apparié, le périphérique resté le plus longtemps inutilisé est remplaçé.

Préparation

Si cet appareil est connecté à un périphérique Bluetooth®, le déconnecter (→ « Déconnexion d'un périphérique »).

1 Appuyer sur [8]. « BLUETOOTH READY » s'affiche. 2 Sélectionner « SC-AKX660 » dans le menu Bluetooth® du périphérique. Le nom du périphérique connecté s'affiche pendant quelques secondes. 3 Lancer la lecture sur le périphérique.

Remarque :

• Un périphérique doit être apparu pour la connexion.
• Ce système ne peut se connecter qu'à un seul périphérique à la fois.
• Si la source « BLUETOOTH » est sélectionnée, cet appareil essaie automatiquement de se connecter au dernier périphérique connecté. (« LINKING » s'affiche au cours de ce processus.)

Déconnexion d'un périphérique

1 Appuyer sur [3]. 2 Appuyer sur [PLAY MENU] pour sélectionner « DISCONNECT? » 3 Appuyer sur [«, »] pour Sélectionner « OK? YES » puis appuyer sur [OK]. « BLUETOOTH READY » s'affiche. Pour annuler, sélectionner « OK? NO »

Utilisation de l'appareil principal

Appuyer et maintenir la touche [P-APAIRING] enfoncée jusqu'à ce que « PAIRING » s'affiche.

Remarque :

Un périphérique est déconnecté quand vous :

• Sélectionnez une source audio différente.
• Déplacez le périphérique hors de la plage maximale.
• Désactivez la transmission Bluetooth® du périphérique.
• Éteignez le système ou le périphérique.

Lecture multimédia

Les repères suivants indiquent la disponibilité de la fonction.

CD: CD-R/RW en format CD-DA ou avec des fichiers MP3.

USB: Périphérique USB avec des fichiers MP3.

BLUETOOTH : Périphérique Bluetooth®.

MEMORY: Mémoire interne (se référer à « Enregistrement » pour ajouter des plages à la mémoire interne).

Lecture de base

CD USB BLETOOTH MEMORY

Lecture	Appuyer sur [▶/II].
Arrêté	Appuyer sur [■].USB MEMORYLa position est mise en mémoire.« RESUME » s'affiche.Appuyer de nouveaux deux fois pour arrêter complètement.
Pause	Appuyer sur [▶/II].Réappuyer pour continuer la lecture.
Saut	Appuyer sur [I<▲] ou [▶>I] (appareil principal : [I<▲/▲] ou [▶>I/▶>I]) pour sauter une plage.CD USB MEMORYAppuyer sur [▲,▼] pour sauter un album MP3.
Recherche	Maintenir la touche [▶] ou [▶] (appareil principal : [I<▲/▲] ou [▶>I/▶>I]) enforcée.

Remarque: En fonction du périhérique Bluetooth®, certaines opérations peuvent ne pas fonctionner.

Affichage des informations disponibles

Les informations disponibles telles que l'album MP3 et le numéro de plage sont visibles sur le panneau d'affichage.

Appuyer sur [DISPLAY].

Exemple : Affichage de l'album MP3 et du numéro de plage.

Remarque :

• Nombre maximal de caractères affichables : Environ 32
• Cet appareil peut afficher les balises ID3 versions 1.0, 1.1 et 2.3.
• Les données de texte que l'appareil ne prend pas en charge peuvent s'afficher différemment.

CD USB MEMORY

1 Appuyer sur [PLAY MENU]. 2 Appuyer sur [, ] pour sélectionner le réglage et appuyer sur [OK].

OFF PLAYMODE	Annuler le réglage.
1-TRACK1 ▲	Lire une plage sélectionnée. Appuyer sur les touches numériques pour sélectionner la plage.
1-ALBUM1 ▲	Lire un album MP3 sélectionné. Appuyer sur [▲,▼] pour sélectionner un album MP3.
RANDOMRND	Lire toutes les plages de manière aléatoire.
1-ALBUMRANDOM1 ▲ RND	Lire toutes les plages d'un album MP3 sélectionné de manière aléatoire. Appuyer sur [▲,▼] pour sélectionner un album MP3.
ALL REPEAT○	Répéter toutes les plages.
1-TRACK REPEAT1 ▲○	Répéter 1-TRACK.
1-ALBUM REPEAT1 ▲○	Répéter 1-ALBUM.
RANDOM REPEATRND○	Répéter la lecture aléatoire.
1-ALBUMRANDOM REPEAT1 ▲ RND○	Répéter 1-ALBUM RANDOM.

Remarque :

• Pendant la lecture aléatoire, il n'est pas possible d'accéder directement aux plages déjà lues.
• Le réglage est annulé lorsque vous ouvrez le tiroir de disque ou déconnectez le dispositif USB.

Mode de liaison

Il est possible de changer le mode de liaison pour l'adapter au type de connexion.

Préparation

Si cet appareil est connecté à un périphérique Bluetooth®, le déconnecter (→ « Déconnexion d'un périphérique »).

1 Appuyer sur [PLAY MENU] pour sélectionner « LINK MODE ». 2 Appuyer sur [4, ] pour sélectionner le mode et appuyer sur [OK].

MODE 1	Accent sur la connectivité.
MODE 2 (par défaut)	Accent sur la qualité sonore.

Remarque :

• En fonction du périhérique, l'image et le son à dire peuvent ne pas être synchronisés. Dans ce cas, sélectionnez « MODE 1 »
• Sélectionnez « MODE 1 » si le son est déformé.

Remarque sur le disque

• Cet appareil peut lire les CD-R/RW contenant des fichiers MP3 ou CD-DA.
• Avant la lecture, finalisez le disque sur le dispositif sur lequel il a été enregistré.
• Il est possible que certains CD-R/RW ne puissent pas être lus en raison de l'objet de l'enregistrement.

Remarque sur les périphériques USB

• La connexion de cet appareil avec tous les périphériques USB n'est pas garantie.
• Cet appareil prend en charge l'USB 2.0 pleine vitesse.
• Cet appareil peut prendre en charge des périphériques USB jusqu'à 32 Go.
• Seul le système de fichiers FAT 12/16/32 est pris en charge.

Remarque sur les fichiers MP3

• Les fichiers sont définis en tant que plages et les dossiers sont définis en tant qu'albums.
• Les plages doivent composer l'extension «,mp3» ou «.MP3»
• Les plages ne seront pas forcément lues dans l'ordre dans lequel vous les avez enregistrées.
• Certains fichiers peuvent ne pas fonctionner en raison de la taille du secteur.

Fichier MP3 sur un disque

• Cet appareil peut accéder au maximum à : - 255 albums (y compris le dossier racine) - 999 plages - 20 sessions
• Les disques doivent être conformes à la norme ISO9660, niveau 1 ou 2 (sauf pour les formats étendus).

Fichier MP3 sur un périphérique USB

• Cet appareil peut accéder au maximum à : 800 albums (y compris le dossier racine) - 8000 plages
• 999 plages dans un album

Préparation

Appuyer sur [CD/RADIO/AUX] pour sélectionner « FM » ou « AM »

Appuyer sur [▲] ou [▶] pour synchroniser la station souhaitée.

Pour effectuer automatiquement la syntonisation, appuyer sur la touche et la maintenir enfoncée jusqu'à ce que la fréquence commence à changer rapidement. « STEREO » s'affiche lors de la réception d'une émission stéréo.

Utilisation de l'appareil principal

1 Appuyer sur [TUNE MODE] pour sélectionner « MANUAL ». 2 Appuyer sur [i/◀] ou [▶/▶] pour synchroniser la station souhaitée.

Préreglage de la mémoire

Il est possible de préregler jusqu'à 30 stations FM et 15 stations AM.

Préreglage automatique

1 Appuyer sur [AUTO PRESET] pour sélectionner « LOWEST » ou « CURRENT »

LOWEST	La syntonisation commence à partir de la fréquence la plus)basse.
CURRENT	La syntonisation commence à partir de la fréquence en cours.

2 Appuyer sur [OK] pour lancer le préreglage.

Le tune pré-règle toutes les stations captées sur les canaux dans l'ordre croissant. Pour annuler, appuyer sur [■].

Préreglage manuel

1 Appuyer sur [←] ou [▶] (appareil principal : [←/←] ou [▶/▶]) pour syntoniser la station souhaitée. 2 Appuyer sur [OK]. 3 Appuyer sur les touches numériques pour sélectionner un numéro préréglé.

Effectuer les étapes 1 à 3 à nouveau afin de préregler plus de stations. La nouvelle station remplace toute station qui occappe le même numéro préréglé.

Sélection d'une station préréglée

Appuyer sur les touches numériques, [i ▲] ou [▶▶] pour sélectionner la station préréglée.

Utilisation de l'appareil principal

1 Appuyer sur [TUNE MODE] pour sélectionner « PRESET » 2 Appuyer sur [1/4] ou [▶▶▶] pour sélectionner la station préenée.

Amélioration de la qualité sonore

Lorsque « FM » est sélectionné

1 Appuyer sur [PLAY MENU] pour sélectionner « FM MODE ». 2 Appuyer sur [4, ] pour sélectionner « MONO » puis appuyer sur [OK].

Pour annuler, sélectionner « STEREO ». « MONO » est également annulé lorsque vous modifiez la fréquence.

Pour mémoriser le réglage

Passer à l'été 2 sur « Prééglage manuel »

Lorsque « AM » est sélectionné

1 Appuyer sur [PLAY MENU] pour sélectionner « B. PROOF » 2 Appuyer sur [4, 1] pour sélectionner le réglage fournissant la (Meilleure réception et appuyer sur [OK].

Vérification de l'état du signal

Lorsque « FM » est sélectionné

Appuyer sur [DISPLAY] pour sélectionner « FM STATUS »

FM - - - -	Le signal FM est faible. L'apparèil n'est pas syntonisé sur une station.
FM ST	Le signal FM est en stéréo.
FM MONO	« MONO » est sélectionné en tant que « FM MODE ». Le signal FM est en monaural.

Diffusion RDS

Cet appareil peut afficher les données de texte transmises par les stations de radio dotées du système RDS disponible dans certaines régions.

Appuyer à plusieurs reprises sur [DISPLAY].

PS	Service de programme
PTY	Type de programme
FREQ	Fréquence

Remarque :

Il est possible que le système RDS ne soit pas disponible si la réception n'est pas bonne.

Sur l'appareil principal

Ce système peut également recevoir des émissions AM réparties en séquences de 10kHz

1 Appuyer sur [CD/RADIO/AUX] pour sélectionner « FM » ou « AM » 2 Maintenir la touche [CD/RADIO/AUX] enfoncée.

Après quelques secondes, l'écran affiche la radio fréquence minimale actuelle. Relâcher la touche lorsque la fréquence minimale change.

Pour revenir au réglage initial, effectuez les étapes ci-dessus à nouveau. - Les fréquences préenregistrées sont effacées après avoir modifié le réglage.

Enregistrement

Ce système peut enregistrer jusqu'à 800 dossiers (999 plages maximum dans un album) ou un total de 8000 plages, en fonction de la capacité de stockage disponible de la mémoire interne ou du périphérique USB inséré dans USB B.

Pour vérifier l'espace de stockage

En mode d'arrêt, appuyer sur [DISPLAY].

Exemple: Temps d'enregistrement restant dans la mémoire interne.

« UPDATE » s'affiche lorsque l'appareil est en train de synchroniser le périphérique. - « NO DEVICE » s'affiche si aucun périphérique USB n'est raccordé à USB B.

Remarque :

• Tous les enregistrements sont au format «.mp3 »
• Vous ne pouvez pas enregistrer lorsqu vous utilisez le mode de lecture aléatoire.
• La fonction DJ est désactivée pendant l'enregistrement.
• Le mode de répartition de lecture est déactivé en cours d'enregistrement.
• Un nouvel album est ajouté à chaque fois que vous effectuez un enregistrement.
• La série de l'album peut changer après l'enregistrement.
• Les enregistrements sont conservés dans un dossier nommé « REC_DATA » dans le périphérique USB ou dans la mémoire interne.
• Le voyant de statut USB clignote en rouge pendant l'enregistrement USB.

Enregistrement de base

1 Sélectionnez la source que vous souhaitez enregistrer.

Cd-da

Préparer le mode de lecture de disque.

Enregisterer toutes les plages	Sélectionner « OFF PLAYMODE » (→« Menu de lecture »).
Enregisterer une plage spécifique	Sélectionner « 1-TRACK » (→« Menu de lecture »).

S'assurer que le disque est à l'arrêt.

Radio

Syntoniser la station de radio.

Appareils externes

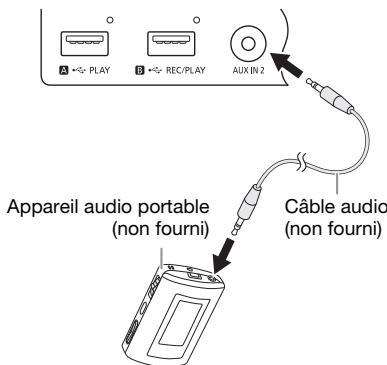

Raccorder et dire à partir de l'appareil (→ « Appareils externes »).

2. Appuyer sur [MEMORY REC ●/II] ou [USB REC ●/II] pour commencer l'enregistrement.

Le nom du dossier qui contient l'enregistrement est affiché.

Arrêté l'enregistrement	Appuyer sur [■]. « WRITING » s'affiche.
Interrompè l'enregistrement	Appuyer sur [MEMORY REC ●/■] ou [USB REC ●/■] pendant la lecture. Appuyer à nouveau pour continuer l'enregistrement.Remarque :La pause peut être appliquée lors d'un enregistrement à partir de la radio, de la source AUX 1 ou AUX 2 (sauf en mode « SYNCHRO »). Un repèle de plage est inséré à chaque pause (⇒ « Ajout de repêres de plage »).

Remarque :

• Attendre quelques secondes pendant que l'appareil prépare le périphérique USB avant de démarrer l'enregistrement.
• Lorsque la plage suivante sur le disque sera en cours d'enregistrement, elle apparaîtra sur l'afficheur.

Enregistrement ultra-rapide

Vitesse d'enregistrement CD-DA disque :

CD, CD-R : Trois fois (3x) la vitesse normale.

CD-RW: Deux fois (2x) la vitesse normale.

1 Insérer le disque à enregistrer. 2 Appuyer sur [REC MODE] pour sélectionner « NORMAL » ou « HI-SPEED » puis appuyer sur [OK]. 3 Appuyer sur [USB REC ●/II] ou [MEMORY REC ●/II] pour commencer l'enregistrement.

Remarque :

• Si vous ne pouvez pas enregistrer en haute vitesse à cause de l'état du disque, enregistrez en vitesse normale.
• Pendant l'enregistrement ultra-rapide, le son est interrompu.

Ajout de repères de plage

Lors de l'enregistrement depuis la radio ou un appareil externe, vous pouvez diviser les plages à l'aide des différents modes.

Avant l'enregistrement

Appuyer sur [REC MODE] pour sélectionner le mode.

MANUAL	Ajouter un repère de plage manuellement. Appuyer sur [OK] en cours d'enregistrement pour ajouter un repère de plage.
SYNCHRO (Pour la sourceAUX 1 ou AUX 2)	L'enregistrement démarre automatiquement lorsque l'autre apparéil commence la lecture. L'enregistrement s'interrrompt lorsqu'un silence d'environ trois secondes est détecté.
TIME MARK	Une plage est automatiquement divisée en intervalles de 5 minutes.

Remarque :

• En appuyant sur [OK] ou en interrompant l'enregistrement à l'aide du mode « TIME MARK » pendant l'enregistrement, le compteur des 5 minutes se réinitialise.
• Vous ne pouvez pas ajouter des repères de plage manuellement en mode « SYNCHRO »

Enregistrement de plages MP3

Voulez enregistrer des plages MP3 à partir de :

• Disque MP3 vers USB B ou mémoire interne USB A vers USB B ou mémoire interne USB B vers mémoire interne ou inversement

1 Préparer la source que vous souhaitez enregistrer.

Enregistrer toutes les plages	Sélectionner « OFF PLAYMODE » (→« Menu de lecture »).
Enregistrer un album ou une plage spécifique	Sélectionner « 1-ALBUM » ou « 1-TRACK » (→« Menu de lecture »).

2 Appuyer sur [MEMORY REC ●/II] ou [USB REC ●/II] pour commencer l'enregistrement.

Pour vérifier la progression de l'enregistrement, appuyer sur [DISPLAY].

Arrêté l'enregistrement

Appuyer sur [■]. L'enregistrement s'arrête au niveau de la的最后一 trésorerie pleage intégralement enregistrée dans l'album. Si vous arrêtez l'enregistrement au milieu de la quatrième plage, seules les trois premières plages seront enregistrées. « NO FILE RECORDED » s'affiche si aucune plage n'est enregistrée.

Remarque :

• L'enregistrement de certaines plages peut prendre plus de temps.
• Certaines plages ne peuvent ne pas être enregistrées en raison de l'état de la source.
• Le nom du fichier enregistré est le même que celui du fichier d'origine (32 caractères maximum).

Suppression des plages enregistrées

1 MEMORY

Appuyer sur [MEMORY] (appareil principal : [MEMORY/USB]) pour sélection « MEMORY ». USB 8

Appuyer sur [USB] (appareil principal : [MEMORY/USB]) pour sélectionner « USB B »

2 Appuyer sur [, ] pour sélectionner un album. 3 Appuyer sur [i-<] ou [▶▶i] pour sélectionner la plage. 4 Appuyer sur [EDIT MODE] pour sélectionner le mode.

TRACK DEL	Supprimer une seule plage.
ALBUM DEL	Supprimer un album (999 plages maximum).
FORMAT	Formater le périphérique USB.
ALL DEL	Supprimer tous les albums dans la mémoire interne.

5 Appuyer sur [OK].

L'élément sélectionné pour être supprimé est affiché.

6. Appuyer sur [OK].

« SURE? NO » s'affiche.

7 Appuyer sur [▲, ] pour sélectionner « SURE? YES » puis appuyer sur [OK]

« WRITING » s'affiche.

Pour annuler, sélectionner « SURE? NO »

Égaliseur préréglage (preset EQ)

1 Appuyer sur [EQ] (appareil principal : [LOCAL EQ]) pour sélectionner « PRESET EQ », 2 Appuyer sur [, ] pour sélectionner le réglage EQ préréglé souhaité et appuyer sur [OK].

Ou tournez [MULTI CONTROL] pour sélectionner le réglage EQ préréglé souhaité.

Égaliseur manuel (manual EQ)

1 Appuyer sur [EQ] (appareil principal : [LOCAL EQ]) pour sélectionner « MANUAL EQ » 2 Appuyer sur [, ] pour sélectionner l'effet sonore.

Ou tournez [MULTI CONTROL] pour sélectionner l'effet sonore.

3 Appuyer sur [, ] pour sélectionner le réglage et appuyer sur [OK]. Ou appuyez sur [14/14] ou [▶▶/▶▶] pour sélectionner le réglage.

BASS/MID/TREBLE	-4 à +4
SURROUND	« ON SURROUND » ou « OFF SURROUND »

D. bass

1 Appuyer sur [D. BASS] pour sélectionner « D. BASS LEVEL » ou « D. BASS BEAT »,

Pour annuler, sélectionner « OFF D. BASS »

2 Appuyer sur [, ] pour sélectionner le réglage et appuyer sur [OK].

Ou tournez [MULTI CONTROL] pour sélectionner le réglage.

Remarque :

D. BASS BEAT : Cette fonction accentue le niveau d'attaque de la batterie et produit un son percutant. En fonction de la plage, l'effet peut être faible.

Effets d'éclairage

Il est possible de changer l'effet d'éclairage sur l'appareil.

Appuyer sur [ILLUMINATION] pour sélectionner l'effet souhaité.

COLOR	Éclairage d'ambiance monochrome.
AUTO	Éclairage d'ambiance monochrome. La couleur change automatiquement.
OFF	Annuler l'effet.

Il est également possible d'appuyer sur [, ] pour sélectionner l'effet suivant ou précédent.

Utilisation de l'appareil principal

1 Maintenir la touche [-ILLUMINATION] enfoncée. 2 Tourner [MULTI CONTROL] pour sélectionner le réglage.

Fonctions DJ

Les fonctions DJ permettent d'ajouter un effet sonore ou un échantillon sonore entre les chansons.

Utilisation de l'application « Panasonic MAX Juke » Il est possible de télécharger et d'installer l'application AndroidTM gratuite « Panasonic MAX Juke » sur Google PlayTM pour obtenir des fonctions supplémentaires, telles que la demande de lecture simultanée d'une chanson depuis plusieurs périphériques. Pour en savoir plus sur l'application, se référer au site ci-dessous.

http://av.jpn/support.panasonic.com/support/global/cs.audio/app/max_juke/android/index.html (Ce site est en anglais uniquement.)

Remarque :

La fonction DJ est désactivée lorsque vous éteignez l'appareil, changez de source ou pendant l'enregistrement.

La fonction DJ Jukebox permet d'ajouter un effet fondu enchaîné ou mix par échantillons sonores entre les chansons.

Appuyer sur [JUKEBOX] pour sélectionner « ON JUKEBOX »

Pour annuler, sélectionner « OFF JUKEBOX »

Utilisation de l'appareil principal

Appuyer sur [DJ JUKEBOX/SAMPLER] pour sélectionner « JUKEBOX »

Pour annuler, sélectionner « OFF »

Remarque :

L'appareil passe automatiquement en mode de répétition lorsque vous activez le DJ Jukebox.

Modification du réglage répétition

1 Appuyer sur [PLAY MENU]. 2 Appuyer sur [, ] pour sélectionner le réglage et appuyer sur [OK].

Utilisation de l'appareil principal

En mode d'arrêt, tourner [MULTI CONTROL] pour sélectionner le réglage et appuyer sur ▶ /II

RANDOM REPEAT RND Ⓒ	Répéter la lecture aléatoire.
ALL TITLE REPEAT Ⓞ	Répéter toutes les plages.
RANDOM MIX REPEAT RND Ⓒ	Répéter la lecture aléatoire. Un échantillon sonore est ajusté entre toutes les plages.

Changement de l'effet DJ jukebox

1 Appuyer sur [JUKEBOX] pour sélectionner « ON JUKEBOX »

Ou appuyer sur [DJ JUKEBOX/SAMPLER] sur l'appareil principal pour sélectionner « JUKEBOX »

2 Appuyer sur [4, ] pour sélectionner l'effet et appuyer sur [OK].

Ou appuyer sur [▶▼/▶] ou [▶▼/▶] sur l'appareil principal pour sélectionner l'effet.

Remarque :

Vous ne pouvez pas sélectionner l'effet DJ Jukebox lorsque vous utilisez le mode « RANDOM MIX REPEAT ».

Utilisation de l'application « Panasonic MAX Juke » Vous pouvez appeler les plages que vous souhaitez dire via l'appli.

Échantillonneur DJ

(Sauf pour les sources AUX 1 et AUX 2)

Sur l'appareil principal

En tournant [MULTI CONTROL], il est possible d'appliquer un son de scratch ou un échantillon sonore à la plage en cours de lecture.

1 Appuyer sur [DJ JUKEBOX/SAMPLER] pour sélectionner « SAMPLER » 2 Appuyer sur [i/4] ou [▶/▶] pour sélectionner le son souhaité. 3 Tourner [MULTI CONTROL].

Pour annuler l'échantillonneur DJ

Appuyer sur [DJ JUKEBOX/SAMPLER] pour sélectionner « OFF »

Réglage de l'horloge

Cette horloge fonctionne avec un cycle horaire de 24 heures.

1. Appuyer sur [SETUP] pour sélectionner « CLOCK ». 2. Appuyer sur [4, 1] pour régler l'heure et appuyer sur [OK].

Pour vérifier l'heure

Appuyer sur [SETUP] pour sélectionner « CLOCK » puis appuyer sur [OK].

En mode de veille, appuyer sur [DISPLAY].

Remarque :

Remettre l'horloge à l'heure régulièrement pour maintenir l'heure juste.

Minuterie de veille

La minuterie de veille éteint l'appareil après l'heure réglée.

Appuyer sur [SLEEP] pour sélectionner le réglage (en minutes).

Pour annuler, sélectionner « OFF »

Remarque :

• Le temps restant s'affiche pendant quelques secondes. « SLEEP 1 » s'affiche toujours lorsqu'il ne reste qu'1 minute.
• Vous pouvez utiliser la minuterie de lecture avec la minuterie de veille; vous pourrez aussi utiliser la minuterie d'enregistrement avec la minuterie de veille.
• La minuterie de veille a always priorité. Veiller à ne pas régler des minuteries qui se chevauchent.

Minuteries de lecture et d'enregistrement (sauf pour les sources bluetooth®, aux 1 et aux 2)

Vous pouvez régler les minuteries pour qu'elles démarrent à une heure donnée pour :

• Vous vous réveiller (minuterie de lecture).
• Enregistrer depuis la radio (minuterie d'enregistrement). Il n'est pas possible de combiner la minuterie de lecture et la minuterie d'enregistrement.

Préparation

Régler l'horloge.

1 Appuyer sur [SETUP] pour sélectionner « TIMER ADJ » 2 Appuyer sur [4, ] pour sélectionner « PLAY » ou « REC » puis appuyer sur [OK]. 3 Appuyer sur [, ] pour régler l'heure de début et appuyer sur [OK]. 4 Répéter l'étape 3 pour régler l'heure de fin. 5 Appuyer sur [4, ] pour sélectionner la source que vous souhaitez dire ou enregistrer et appuyer sur [OK]. Pour la minuterie d'enregistrement, appuyer sur [4], pour sélectionner « MEMORY » ou « USB B » pour stocker l'enregistrement puis appuyer sur [OK].

1 Préparer la source.

Minuterie de lecture	Préparer la source à écouter : (disque, USB, mémoire interne ou radio), puis régler le volume.
Minuterie d'enregistrement	Connector le périphérique USB au USBB (pour l'enregistrement USB) et faire l'accord sur la station de radio.

2 Appuyer sur [SETUP] pour sélectionner « TIMER SET » 3 Appuyer sur [, ] pour sélectionner le réglage et appuyer sur [OK].

PLAY ON	Lancer la minuterie de lecture.
PLAY OFF	Annuler la minuterie de lecture.
REC ON	Lancer la minuterie d'enregistrement.
REC OFF	Annuler la minuterie d'enregistrement.

« ⊙ » s'affiche.

L'appareil doit être éteint pour que la minuterie fonctionne.

Pour vérifier le réglage

1 Appuyer sur [SETUP] pour sélectionner « TIMER ADJ », 2 Appuyer sur [4, ] pour sélectionner « PLAY » ou « REC » puis appuyer sur [OK].

En mode de veille, appuyer sur [DISPLAY] deux fois.

Remarque :

• La minuterie commence à un volume faible et augmente progressivement jusqu'au niveau préréglé.
• La minuterie d'enregistrement démarrera 30 secondes avant l'heure régée avec le volume en sourdine.
• Si elle est activée, la minuterie entre en fonction chaque jour à l'heure spécifique.
• Si vous éteignez l'appareil et le rallumez tandis qu'une minuterie est en marche, la minuterie ne s'arrête pas à l'heure de fin.

Préparation

• Débrancher le cordon d'alimentation secteur.
• Éteindre tous les appareils et suivre les instructions d'utilisation appropriées.

Remarque :

Les composants et les câbles sont vendus séparément.

Utilisation de l'entrée auxiliaire

Vous pouvez connecter un magnétoscope, lecteur DVD etc., et écouter de l'audio grâce à ce système.

Lecteur DVD (non fourni)

1. Raccorder l'appareil externe. 2. Appuyer sur [CD/RADIO/AUX] pour sélectionner « AUX 1 ». 3. Lancer la lecture à partir de l'appareil externe.

Remarque :

• Si vous souhaitez connecter d'autres appareils que ceux décrits, reportez-vous au manuel de l'appareil audio.
• Lorsque vous utilisez un adaptateur, il peut se produire de la distorsion sonore.

Raccordement d'un appareil audio portable

Vous pouvez écouter de la musique à partir d'un appareil audio portable.

Préparation

• Éteignez l'égaliseur (le cas échéant) de l'appareil audio portable pour éviter la distorsion du son.
• Réduire le volume de l'appareil et de l'appareil audio portable avant de brancher ou de débrancher l'appareil audio portable.

1. Connecter l'appareil audio portable. Type de fiche : 3,5 mm stéreo 2. Appuyer sur [CD/RADIO/AUX] pour sélectionner « AUX 2 » 3. Lancer la lecture sur l'appareil audio portable.

Pour ajuster le niveau d'entrée

1. Appuyer sur [PLAY MENU] pour sélectionner « INPUT LEVEL ». 2. Appuyer sur [«, »] pour sélectionner « NORMAL » ou « HIGH » puis appuyer sur [OK].

Remarque :

• Impossible d'ajuster le niveau d'entrée pendant l'enregistrement.
• Sélectionner « NORMAL » (normal), si le son est déformé lorsqu’le niveau « HIGH » (élevé) est activé.
• Lire les instructions de fonctionnement de l'appareil audio portable pour plus de détails.

Extinction automatique

Cet appareil s'éteint automatiquement si vous ne l'utilisez pas depuis environ 20 minutes.

1 Appuyer sur [SETUP] pour sélectionner « AUTO OFF » 2 Appuyer sur [4, ] pour sélectionner « ON » puis appuyer sur [OK].

Pour annuler, sélectionner « OFF »

Remarque :

Cette fonction ne marche pas lorsque la radio est la source ou lorsqu'un périphérique Bluetooth® est connecté.

Mise en voie bluetooth®

Cette fonction allume automatiquement l'appareil lorsque vous établissez une connexion Bluetooth à partir d'un périphérique appairé.

1 Appuyer sur [SETUP] pour sélectionner « BLUETOOTH STANDBY » 2 Appuyer sur [4, ] pour sélectionner « ON » puis appuyer sur [OK].

Pour annuler, sélectionner « OFF »

Remarque :

Certains périphériques peuvent mettre plus de temps à réagir. Si vous êtes connecté à un périphérique Bluetooth® avant d'éteindre l'appareil, attendre au moins 5 secondes avant de vous reconnecter à nouveau à cet appareil depuis votre périphérique Bluetooth®.

Version logicielle

Il est possible de vérifier la version logicielle de l'appareil.

1 Appuyer sur [SETUP] pour sélectionner « SW VER. » puis appuyer sur [OK]. La version logicielle s'affiche. 2 Appuyer de nouveau sur [OK] pour quitter.

Guide de dépannage

Avant de faire une demande de réparation, vérifier les points suivants. En cas de doutes sur certains points particuliers ou si les solutions individuelles ne résolvent pas le problème, demander les instructions au revendeur.

L'appareil ne fonctionne pas.

Le dispositif de sécurité a été activé. Effectuer l'opération suivante:

1. Appuyer sur [0 / 1] sur l'appareil principal pour faire basculer l'appareil en mode de veille. Si l'appareil ne passe pas en mode de veille,
2. Appuyer et maintenir la touche enfoncée pendant au moins 10 secondes. Ou,
3. Débrancher le cordon d'alimentation secteur et le rebrancher.
4. Appuyer de nouveau sur [① / 1] pour mettre l'appareil sous tension. Si le problème persiste, consulter le revendeur.

• Maintenir la touche [■] enfoncée sur l'appareil principal pour sélectionner « DEMO OFF ».

Aucune opération ne peut être faite avec la télécommande.

• Vérifier que la pile est bien installée.

Le son est déformé ou il n'y a pas de son.

• Ajuster le volume de l'appareil.
• Éteindre l'appareil, déterminer et corriger la cause, puis le rallumer. Cela peut être provoqué par l'utilisation des enceintes à une puissance ou à un volume excessif, et lors de l'utilisation de l'appareil dans un environnement chaud.

Un son de bourdonnement peut être émis au cours de la lecture.

• Un cordon d'alimentation secteur CA ou une lampe fluorescente se trouvent à proximité des câbles. Éloigner les autres appareils et câbles des cordons de cet appareil.

Le niveau sonore réduit.

• Le circuit de protection a été activé à cause de l'usage continu à un volume élevé. Cela peut protéger le système et maintenir la qualité sonore.

La lecture ne démarre pas.

• Le disque n'a pas été correctement inséré. Le placer correctement.
• Le disque est sale. Nettoyer le disque.
• Remplacer le disque s'il est rayé, déformé ou non standard.
• Il y a de la condensation. Laisser l'appareil sécher pendant 1 à 2 heures.

Le son est distordu.

• Le disque inséré ne peut pas être lu par l'appareil. Changer pour un disque lisible.
• Vous avez mis un disque qui n'a pas été finalisé.

Le périphérique USB ou son contenu ne peut pas être lu.

• Le format du périphérique USB ou son contenu n'est pas compatible avec l'appareil.
• Les périhériques USB dont la capacité de mémoire est supérieure à 32 Go ne peuvent pas fonctionner dans certaines conditions.

Le périphérique USB fonctionne lentement.

• Les fichiers volumineux ou les périphériques USB de grande capacité sont plus longs à.

Bluetooth®

L'appairage ne peut pas avoir lieu.

• Vérifier l'état du périphérique Bluetooth®.
• Le périphérique se trouve hors de la portée de communication de 10m. Rapprocher le périphérique du système.

Le périphérique ne peut pas être connecté.

• L'appairage du périhérique n'a pas réussi. Refaites l'appairage.
• L'appairage du périhérique a été remplacé. Refaites l'appairage.
• Cet appareil est peut-être connecté à un périhérique différent. Déconnecter l'autre périhérique et essayer de l'appairer à nouveau.
• Il se peut que le système rencontre un problème. Mettre le système hors tension et le rallumer ensuite.

Le périphérique est connecté, mais aucun son n'est émis à travers le système.

• Pour certaines périphériques Bluetooth® intégrés, vous devez régler manuellement la sortie audio sur « SC-AKX660 ». Lire les instructions de fonctionnement du périphérique pour des détails.

Le son depuis le périphérique est interrompu.

• Le périphérique se trouve hors de la portée de communication de 10m. Rapprocher le périphérique du système.
• Retirer tout obstacle entre le système et le périphérique.
• D'autres périphériques utilisant la bande de fréquence 2,4 GHz (routeurs sans fil, micro-ondes, téléphones sans fil, etc.) créent des interférences. Rapprocher le périphérique de l'appareil et l'éloigner des autres périphériques.
• Sélectionner « MODE 1 » pour une communication stable.

Radio

Le son est déformé.

Utiliser une antenne FM extérieure facultative. L'antenne doit être installée par un technicien qualifié.

On entend des battements.

• Éteindre le téléviseur ou l'éloigner de l'appareil.
• Éloigner les téléphones mobiles de l'appareil si les interférences sont apparentes.
• En mode tuner AM, sélectionner le réglage « B. PROOF » qui procure une meilleure réception.

On entend un léger bourdonnement pendant une émission AM.

• Éloigner l'antenne des autres câbles et cordons.

L'appareil principal affiche

ADJUST CLOCK

L'horloge n'est pas à l'heure. Régler l'horloge. ADJUST TIMER - La minuterie de lecture et/ou la minuterie d'enregistrement n'est pas réglée. Régler la minuterie de lecture et/ou la minuterie d'enregistrement.

ALB FULL

• Le nombre d'albums a dépassé la limite prise en charge. “AUTO OFF”
• L'appareil est resté inutilisé pendant 20 minutes et s'éteindra dans la minute qui suit. Pour annuler, appuyer sur n'importe quelle touche.

“CAN'TREC” « DEVICE FULL » - Vous ne pouvez pas effectuer l'enregistrement, car le temps d'enregistrement restant sur le périphérique USB est inférieur au temps total de la source musicale. Utiliser un périphérique USB doté du temps d'enregistrement approprié et lancer à nouveau l'enregistrement.

ERROR

• Une opération incorrecte a été faite. Lire les instructions et essayer de nouveau. « ERROR » (pendant l'enregistrement)
• Vous ne pouvez pas sélectionner une autre source de lecture (exemple : radio, USB, etc.) ou appuyer sur [I +] ou [▶■] pendant l'enregistrement. Arrêtez la fonction d'enregistrement.
• Vous ne pouvez pas ouvrir le tiroir de disque lors de l'enregistrement à partir de la source AM.

«F61» - Vérifier et corriger les raccordements des câbles d'enceinte. - Déconnecter le périphérique USB. Mettre le système hors tension et le rallumer ensuite.

«F703»

• Examiner la connexion Bluetooth®.
• Déconnecter le périphérique Bluetooth®. Mettre le système hors tension et le rallumer ensuite.

«F76»

• Il y a un problème d'alimentation électrique.
• Débrancher le cordon d'alimentation secteur et consulter tout revendeur.

F77 - Débrancher le cordon d'alimentation secteur et consulter tout revendeur.

NO DEVICE - Impossible d'enregistrer ou de vérifier l'espace de stockage disponible par chaque périphérique USB n'est raccordé à USB B.

NO DISC

• Aucun disque n'est inséré.

“NO PLAY”

“UNSUPPORT”

• Vérifier son contenu. Seul le format pris en charge peut être lu.
• Les fichiers contenus dans le périphérique USB peuvent être corrompus. Formater le périphérique USB et réessayer.
• Il se peut que le système rencontre un problème. Mettre le système hors tension et le rallumer ensuite.

“NO TRACK”

• Il n'y a pas d'album ou de plage dans le périphérique USB ou dans la mémoire interne.

• Un format MP3 non pris en charge est en cours de lecture. L'appareil sautera cette plage et poursuivra la lecture à la plage suivante.

• Le périphérique USB a été déconnecté pendant l'enregistrement. Connecter le périphérique USB et relancer l'enregistrement.
• Une erreur s'est produite au cours de l'enregistrement USB. Déconnecter le périphérique USB, puis le connecter de nouveau.

• La télécommande et l'appareil principal utilisent des codes différents. Changer le code de la télécommande.

Lorsque « REMOTE 1 » s'affiche, appuyer et maintenir les touches [OK] et [1] enfoncées pendant 4 secondes minimum. Lorsque « REMOTE 2 » s'affiche, appuyer et maintenir les touches [OK] et [2] enfoncées pendant 4 secondes minimum.

Le circuit de protection thermique a été activé et l'appareil va s'éteindre. Laisser l'appareil refroidir avant de le rallumer. - Vérifier que l'orifice de ventilation de l'appareil n'est pas obstrué. Veiller à ce que cet appareil soit bien ventilé.

• Le nombre de fichiers a dépassé la limite prise en charge.

• Le périphérique USB n'est pas connecté. Vérifier la connexion.

• Le périphérique USB utilise trop de puissance. Déconnecter le périphérique USB, éteindre le système puis le rallumer.

• L'appareil ne peut pas afficher le temps de lecture restant avec les plages à début binaire variable (VBR).

Code de la télécommande

Lorsque d'autres appareils Panasonic répondent à la télécommande de ce système, changer le code de télécommande de ce système.

Préparation

Appuyer sur [CD/RADIO/AUX] pour sélectionner « AUX 1 » ou « AUX 2 »

Pour définir le code pour « REMOTE 2

Appuyer et maintenir enfoncée [CD/RADIO/AUX] sur l'appareil principal et [2] sur la télécommande jusqu'à ce que « REMOTE 2 » s'affiche.

2 Appuyer et maintenir les touches [OK] et [2] enfoncées pendant au moins 4 secondes.

Pour définir le code pour « REMOTE 1

1 Appuyer et maintenir enfoncée [CD/RADIO/AUX] sur l'appareil principal et [1] sur la télécommande jusqu'à ce que « REMOTE 1 » s'affiche. 2 Appuyer et maintenir les touches [OK] et [1] enfoncées pendant au moins 4 secondes.

Réinitialisation de la mémoire système

Dans les situations suivantes, réinitialiser la mémoire : Réinitialisation de la mémoire système

• La pression sur les touches est sans effet.
• Vous désirez effacer et réinitialiser le contenu de la mémoire.

1 Débrancher le cordon d'alimentation secteur. 2 Pendant que la touche [ü/ɪ] de l'appareil principal est maintenue enfoncée longuement, rebrancher le cordon d'alimentation secteur.

Continuer à appuyer et à maintenir la touche enfoncée jusqu'à ce que « — — — — — — — — — » s'affiche.

3 Relacher

Les valeurs par défaut définies en usine de tous les réglages sont alors rétablies.

Les éléments en mémoire doivent être à nouveau définis.

Puissance de sortie RMS en mode stéréo

Avant haut (les deux canaux entrainés)

350 W par canal (3 Ω), 1 kHz,

distorsion harmonique totale 30%

Avant bas (les deux canaux entraînés)

500 W par canal (2 Ω), 100 Hz,

distorsion harmonique totale 30%

Puissance RMS totale en mode stéréo 1700 W

Modulation de fréquence (FM)

Plage de fréquence

87,50 MHz à 108,00 MHz (pas de 50 kHz)

Bornes d'antenne

75Ω (asymétriques)

Modulation d'amplitude (AM)

Plage de fréquence

522 kHz à 1629 kHz (pas de 9 kHz)

520 kHz à 1630 kHz (pas de 10 kHz)

AUX 1

Entree audio

Prise à broches (1 système)

AUX 2

Sensibilité

100mV,4,7kΩ

Disques pris en charge (8 cm ou 12 cm)

CD, CD-R/RW (CD-DA, MP3*)

MPEG-1 Layer 3

Capteur

Longueur d'onde 790 nm (CD)

Section USB

Port USB

Norme USB USB 2.0 pleine vitesse

Prise en charge de fichiers multimédias MP3 (*.mp3)

Système de fichiers du périphérique USB FAT12, FAT16, FAT32

Enregistrement USB

Débit binaire 128 kbps

Vitesse d'enregistrement USB 1x, 3x (CD seulement)

Format du fichier d'enregistrement MP3 (*.mp3)

Section mémoire interne

Memoire

Taille de la mémoire 4 Go

Prise en charge de fichiers multimédias MP3 (*.mp3)

Enregistrement dans la mémoire

Débit binaire 128 kbps

Vitesse d'enregistrement dans la mémoire 1x, 3x (CD seulement)

Format du fichier d'enregistrement MP3 (*.mp3)

Section bluetooth®

Version Bluetooth® Ver. 2.1 + EDR

Classe 2

Profils pris en charge A2DP, AVRCP, SPP, OPP, FTP

Fréquence de fonctionnement Bande 2,4 GHz FH-SS

Distance de fonctionnement Ligne visuelle de 10m

Section enceintes

Enceinte(s)

Super Woofer A cône de 20 cm

Woofer A cône de 8 cm

Tweeter A cône de 6 cm

Impédance Haut 3 / Bas 2

Dimensions (L x H x P) 313 mm x 425 mm x 264 mm

Poids 6,9 kg

Données générales

Alimentation CA 220 V à 240 V, 50 Hz

Consommation 190 W

Dimensions (L x H x P) 348 mm x 193 mm x 251 mm

Poids 3,2 kg

Plage de température de fonctionnement

0^ +40^

Plage d'humidité de fonctionnement

35% à 80% HR (sans condensation)

Consommation en mode de veille (environ) 0,5 W

Consommation en mode de veille (environ)

(Avec veille « BLUETOOTH STANDBY » régée sur « ON »)

0,6 W

Remarque :

• Spécifications sujettes à modifications sans préavis. Les poids et les dimensions sont approximatifs.
• La distorsion harmonique totale est mesurée au moyen d'un analyseur de spectre numérique.

Références

Panasonic décline toute responsabilité en cas de compromission de données et/ou d'informations au cours d'une transmission sans fil.

Bande de fréquence

• Ce système utilise la bande de fréquence de 2,4 GHz.

Certification

• Ce système est conforme aux restrictions relatives aux fréquences et a été certifié relativement aux lois relatives aux fréquences. Ainsi, une autorisation de connexion sans fil est inutile.
• Les actions ci-dessous sont passibles d'une peine : - Démontage ou modification de l'appareil principal. - Suppression des indications de spécifications.

Restrictions d'utilisation

• La transmission sans fil et/ou l'utilisation avec tous les périphériques équipés de la fonction Bluetooth® n'est pas garantie.
• Tous les périphériques doivent être conformes aux normes définies par Bluetooth SIG, Inc.
• Selon les specifications et les réglages d'un périphérique, ce dernier peut ne pas réussir à se connecter ou certaines opérations peuvent être différentes.
• Ce système prend en charge les fonctions de sécurité Bluetooth. Mais en fonction de l'environnement de fonctionnement et/ou des réglages, cette sécurité peut être insuffisante. Transmettre les données sans fil à ce système avec précaution.
• Ce système ne peut pas transmettre de données vers un périphérique Bluetooth®.

Portée d'utilisation

Utiliser ce périphérique à une portée maximale de 10m - La portée peut décroître en fonction de

l'environnement, des obstacles ou des interférences.

Interférences provenant d'autres appareils

• Ce système peut ne pas fonctionner correctement et des problèmes tels que du bruit et des sauts sonores peuvent survenir à cause des interférences des ondes radio si cet appareil est installé trop près de dispositifs Bluetooth ou de dispositifs utilisant la bande 2,4 GHz.
• Ce système peut ne pas fonctionner correctement si les ondes radio d'une station d'émission ou autre se trouvant à proximité sont trop puissantes.

Utilisation prévue

• Ce système est pour une utilisation normale et générale uniquement.
• Ne pas utiliser ce système à proximité d'un appareil ou dans un environnement sensible aux perturbations radioélectriques (exemple : aéroports, hôpitaux, laboratoires, etc.).

Licences

Le nom et les logos de la marque Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Panasonic Corporation est effectuée sous licence. Les autres marques et noms commerciaux appartiennent à leurs propriétaires respectifs.

Google Play et Android sont des marques de commerce de Google Inc.

Technologie MPEG avec ses 3 couches de codage audio sous licence de Fraunhofer IIS et de Thomson.

Déclaration de conformité (DoC)

Par la première, « Panasonic Corporation » déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes de la Directive 1999/5/CE.

Les clients peuvent télécharger une copie de la DoC originale de nos appareils R&TTE depuis notre serveur DoC :

http://www.doc.panasonic.de

Contactez le représentant autorisé : Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 11, 22525 Hamburg, Allemagne

Uniquement pour l'union européenne et les pays dotés de systèmes de recyclage

Apposés sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ces pictogrammes indiquent que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant correctement, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès de votre mairie.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Note relative au pictogramme à apposser sur les piles (symbole du bas)

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.
