CS-E12SKEW - Climatiseur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Marque	PANASONIC
Modèle	CS-E12SKEW
Type	Climatiseur mural split
Capacité de refroidissement	12 000 BTU/h (environ 3,5 kW)
Capacité de chauffage	12 000 BTU/h (environ 3,5 kW)
Technologie Inverter	Oui, compresseur à vitesse variable
Technologie ECONAVI	Capteurs d'activité humaine et de lumière solaire pour économiser l'énergie
Technologie nanoe	Génération d'ions pour purifier l'air et hydrater
Modes de fonctionnement	AUTO, CHAUFFAGE, REFROIDISSEMENT, DÉSHUMIDIFICATION, MILD DRY, SLEEP
Fonctions spéciales	POWERFUL, QUIET, AIR SWING (oscillation verticale et horizontale), redémarrage automatique après coupure
Télécommande	Sans fil, portée 8 m
Piles de la télécommande	2 piles AAA ou R03, durée de vie environ 1 an
Plage de température de fonctionnement	Refroidissement : 16 à 32 °C intérieur, -10 à 46 °C extérieur ; Chauffage : 16 à 30 °C intérieur, -15 à 24 °C extérieur
Alimentation électrique	220-240 V ~ 50 Hz (monophasé)
Filtre à air	Filtre lavable, nettoyage toutes les 2 semaines
Entretien	Nettoyer le panneau avant avec un chiffon doux sec, ne pas utiliser d'eau >40 °C
Sécurité	Ne pas toucher les ailettes en aluminium, ne pas exposer à l'eau, couper l'alimentation avant nettoyage
Pièces détachées disponibles	Télécommande, piles, filtre à air, support de télécommande
Garantie	Consulter le revendeur agréé

FOIRE AUX QUESTIONS - CS-E12SKEW PANASONIC

Comment utiliser la télécommande ?

La télécommande permet de sélectionner le mode (AUTO, CHAUFFAGE, REFROIDISSEMENT, DÉSHUMIDIFICATION), régler la température (16-30 °C), la vitesse du ventilateur, et activer des fonctions comme ECONAVI ou nanoe. Pointez vers le récepteur de l'unité intérieure dans un rayon de 8 m.

Comment régler l'horloge de la télécommande ?

Appuyez sur la touche CLOCK, puis utilisez les flèches de réglage de l'heure pour ajuster, et confirmez avec SET.

À quelle fréquence nettoyer les filtres à air ?

Les filtres doivent être nettoyés toutes les 2 semaines. Retirez-les, lavez-les à l'eau claire (pas plus de 40 °C), séchez-les à l'ombre et remettez-les en place.

Que faire si l'appareil ne refroidit pas bien ?

Vérifiez que la température est correctement réglée, que les portes et fenêtres sont fermées, que les filtres sont propres, et que les entrées/sorties d'air ne sont pas obstruées.

Que signifie le voyant TIMER allumé ?

Le voyant TIMER indique qu'une minuterie de marche ou d'arrêt est programmée. La minuterie se répète quotidiennement. Pour l'annuler, appuyez sur ON ou OFF jusqu'à afficher Ⓧ1 ou Ⓧ2, puis CANCEL.

Comment activer le mode ECONAVI ?

Appuyez sur la touche ECONAVI sur la télécommande. Le témoin ECONAVI s'allume. Ce mode ajuste automatiquement la température en fonction de l'activité humaine et de la lumière du soleil pour économiser l'énergie.

Comment utiliser le mode SLEEP ?

Appuyez sur la touche SLEEP pour activer ce mode. Il ajuste progressivement la température pendant votre sommeil pour un confort optimal. La durée peut être réglée de 0,5 à 9 heures. Le témoin de l'unité s'atténue.

Que faire en cas de panne de courant ?

L'appareil redémarre automatiquement après le rétablissement du courant avec les réglages précédents (sauf si une minuterie est active). La fonction de redémarrage automatique est intégrée.

Comment changer les piles de la télécommande ?

Retirez le couvercle arrière de la télécommande, insérez deux piles AAA ou R03 en respectant la polarité (+/-), puis refermez le couvercle. Les piles durent environ 1 an.

Comment obtenir le code d'erreur ?

Si le voyant TIMER clignote, maintenez la touche SET enfoncée pendant 5 secondes. Appuyez ensuite sur SET CHECK jusqu'à entendre un bip, le code d'erreur s'affiche. Notez-le et contactez un revendeur agréé.

MODE D'EMPLOI CS-E12SKEW PANASONIC

Comment utiliser l'appareil

12-21

Climatiseur

Nous vous remercions d'avoir porté votre choix sur un climatiseur Panasonic.

Instructions d'installation jointes.

Avant d'utiliser l'appareil, veuillez lire ce mode d'emploi dans son intégralité et conservez-le pour toute référence ultérieure.

Fournir un confort maximal, nettoyer l'air et optimiser les économies d'énergie

ECONAVI + INVERTER La technologie d'économie d'énergie parfaite

ECONAVI détecte toute perte normale d'énergie et ajuste la puissance de refroidissement/chauffage en fonction des conditions et des niveaux d'activité de la pièce. Ensuite, l'INVERTER tire profit des données du capteur ECONAVI et module la vitesse de rotation du compresseur. Cela aide à optimiser la fonction du refroidissement/chauffage et réduit le gaspillage de refroidissement/chauffage.

Voir « Pour en savoir plus... » pour les détails.

nanoe Pour garantir la fraîcheur et un environnement plus propre

nanoe génère des ions négatifs à l'aide de l'air présent dans la pièce pour produire un air sain. Il produit également un effet hydratant sur la peau ou les cheveux, réduit la présence d'odeur dans la pièce et limite la propagation de la moisissure et des bactéries.

Système de climatisation multiple

Les systèmes de climatisation multiple permettent une économie d'espace en reliant plusieurs unités intérieures à une seule unité extérieure.

- Pour connaître les caractéristiques complètes des produits, veuillez vous référer à un catalogue.

Unités intérieures

• Il est possible de faire fonctionner les unités intérieures individuellement ou simultanément. Le mode de fonctionnement prioritaire est affecté à la première unité mise en route.
• Pendant le fonctionnement, les modes CHAUFFAGE et REFROIDISSEMENT ne peuvent pas être activés simultanément sur différentes unités intérieures.
• Le voyant d'alimentation clignote pour indiquer que l'unité intérieure attend un mode de fonctionnement différent.
• Sur les systèmes dont le mode HEAT (CHAUFFAGE) a été verrouillé, si un mode de fonctionnement autre que le mode HEAT (CHAUFFAGE) est sélectionné, l'unité intérieure s'arrête et le voyant d'alimentation POWER clignote.

Unité extérieure

① Retirez le couvercle arrière de la télécommande. ② Placez des piles AAA ou R03 (valables environ 1 an). ③ Fermez le couvercle.

Réglage de l'horloge

① Appuyez sur CLOCK. ② Réglez l'heure. ③ Confirmez.

Fonctionnement de base

② Mettez l'appareil sous/hors tension.

- Veuillez noter que l'indication OFF se trouve sur l'afficheur pour démarrer l'unité.

③ Sélectionnez la température souhaitée.

• Plage de sélection : 16 °C \~ 30 °C.
• Le fait de faire fonctionner l'appareil dans la plage de température recommandée peut économiser l'énergie. CHAUFFAGE : 20 °C \~ 24 °C. REFROIDISSEMENT : 26 °C \~ 28 °C. DÉSHUMIDIFICATION : Inférieure de 1 °C à 2 °C par rapport à la température de la pièce.

• Pour atténuer ou restaurer la luminosité du voyant de l'unité, maintenez la touche enfoncée pendant 5 secondes.

- Utilisez la télécommande dans les 8 m du récepteur de la télécommande de l'unité intérieure.

Les illustrations de ce mode d'emploi sont fournies à titre d'exemple uniquement et peuvent présenter des différences par rapport à l'appareil proprement dit. Celui-ci peut être modifié sans préavis à des fins d'amélioration.

Table des matières

Consignes de sécurité .....14-15

Consignes d'utilisation......16-17

Pour en savoir plus... 18-19

Instructions de nettoyage .....20

Dépannage 21

Informations......63

Accessoires

• Télécommande
• Piles AAA ou R03 × 2
• Support de la télécommande
• Vis pour le support de la télécommande × 2

Pour éviter des blessures corporelles sur vous-même et sur les autres ou des dégâts matériels, respectez les instructions ci-dessous :

Tout dysfonctionnement dû au non-respect des instructions peut occasionner des nuisances ou des dégâts dont la gravité est classée comme décrit ci-après :

Ces appareils ne sont pas conçus pour être accessibles au grand public.

AVERTISSEMENT	Ce symbole signale la présence d'un danger pouvant provoquer des blessures graves ou mortelles.
ATTENTION	Ce symbole signale la présence d'un danger pouvant provoquer des blessures corporelles ou des dégâts matériels.

Les instructions à respecter sont classées d'après les symboles suivants :

Ce symbole désigne une action INTERDITE.

Ces symboles désignent des actions OBLIGATOIRES.

AVERTISSEMENT

Unité intérieure et unité extérieure

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou dénuées d'expérience et de connaissances si elles ont été formées et encadrées pour l'utilisation de cet appareil en toute sécurité et comprennent bien les dangers auxquels ils s'exposent. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

Veuillez consulter un revendeur agréé ou un spécialiste pour le nettoyage des pièces internes et pour la réparation, l'installation, le retrait et la réinstallation de l'unité. Une installation et une manipulation incorrectes pourraient occasionner des fuites, un choc électrique ou un incendie.

Validez auprès du revendeur agréé ou du spécialiste l'usage de tout type de réfrigérant spécifié.

L'utilisation d'un type de réfrigérant autre que le type spécifié peut endommager le produit ou provoquer des explosions, des brûlures, etc.

N'installez pas l'appareil dans une atmosphère potentiellement explosive ou inflammable. Sinon, il y a un risque d'incendie.

N'insérez jamais vos doigts ou des objets dans l'unité intérieure ou extérieure du climatiseur, les parties tournantes peuvent causer des blessures.

Ne touchez pas l'unité extérieure au cours d'un orage, cela pourrait provoquer un choc électrique.

Ne vous exposez pas directement à de l'air froid pendant une période prolongée afin d'éviter un refroidissement excessif.

Ne vous asseyez pas et ne montez pas sur l'unité, vous risquez de tomber accidentellement.

Télécommande

Maintenez la télécommande hors de portée des bébés et des enfants pour éviter qu'ils n'avalent accidentellement les piles.

Alimentation

N'utilisez pas de cordon modifié, de raccords, de rallonge ou de cordon non spécifié afin d'éviter une surchauffe et un incendie.

Pour éviter une surchauffe, un incendie ou un choc électrique :

• Ne partagez pas la prise d'alimentation avec un autre appareil.
• N'utilisez pas l'unité avec des mains mouillées.
• Ne pliez pas excessivement la fiche électrique.
• Ne mettez pas en marche ou n'arrêtez pas l'unité en insérant ou en tirant sur la fiche électrique.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, par un de ses techniciens ou par une personne possédant des qualifications équivalentes afin d'éviter tout risque.

Il est fortement conseillé d'installer un disjoncteur-détecteur de fuite à la terre (DDFT) ou un dispositif à courant résiduel (DCR) afin d'éviter un choc électrique ou un incendie.

Pour éviter une surchauffe, un incendie ou un choc électrique :

• Insérez la fiche d'alimentation correctement.
• Il faut régulièrement essuyer la poussière sur la fiche d'alimentation à l'aide d'un chiffon sec.

Cesser d'utiliser le produit lorsqu'une anomalie ou défaillance quelconque se produit et débrancher la fiche d'alimentation ou mettre hors tension l'interrupteur et le disjoncteur.

(Risque de fumée / feu / choc électrique) Exemples d'anomalie ou défaillance

• L'ELCB se déclenche fréquemment. - Odeur de brûlé est observée. - Un bruit ou des vibrations anormales de l'unité sont observés. - Fuite d'eau de l'unité intérieure. - Le cordon d'alimentation ou la prise deviennent anormalement chaud. - La vitesse du ventilateur ne peut pas être contrôlée. - L'unité s'arrête de fonctionner immédiatement même si elle est activée pour opérer. - Le ventilateur ne s'arrête pas même si l'opération est arrêtée.

Contacter immédiatement votre revendeur local pour l'entretien / réparation.

Cet équipement doit être raccordé à la terre afin d'éviter un choc électrique ou un incendie.

Prévenez les chocs électriques en coupant l'alimentation et en débranchant l'unité :

• Avant le nettoyage ou l'entretien.
• En cas de non utilisation prolongée, ou
• En période d'activité orageuse anormalement forte.

ATTENTION

Unité intérieure et unité extérieure

Afin d'éviter des dommages ou de la corrosion sur l'unité, ne nettoyez pas l'unité intérieure avec de l'eau, du benzène, du solvant ou de la poudre à récurer.

N'utilisez pas l'unité pour conserver des appareils de précision, des aliments, des plantes, des œuvres d'art ou autres objets. Cela pourrait entraîner une détérioration de la qualité, etc..

N'utiliser pas d'appareil à combustibles dans la direction du flux d'air afin d'éviter toute propagation du feu.

N'exposez pas des plantes ou des animaux de compagnie directement au flux d'air pour éviter des blessures, etc.

Ne touchez pas l'ailette pointue en aluminium, les parties pointues peuvent causer des dommages.

Ne mettez pas l'unité intérieure sous tension lorsque vous cirez le sol. Après le cirage, aérez suffisamment la pièce avant de faire fonctionner l'unité.

Afin d'éviter d'endommager l'unité, ne l'installez pas dans des zones grasses et enfumées.

Afin d'éviter des blessures, ne démontez pas l'unité pour la nettoyer.

Afin d'éviter des blessures, ne marchez pas sur un banc instable lors du nettoyage de l'unité.

Ne placez pas de vase ou de récipient d'eau sur l'unité. De l'eau peut pénétrer à l'intérieur de l'unité et dégrader l'isolation. Cela pourrait entraîner un choc électrique.

Ne pas ouvrir la fenêtre ou la porte pendant longtemps au cours du fonctionnement en mode REFROIDISSEMENT/DÉSHUMIDIFICATION.

Prévenez les fuites d'eau en vous assurant que le tuyau de vidange est :

• Correctement raccordé,
• Dégagé de toute gouttière et récipient, ou
• Non immergé dans l'eau

Après une longue période d'utilisation ou après une utilisation avec un appareil à combustibles, aérez régulièrement la pièce.

Après une longue période d'utilisation, assurez-vous que le support d'installation n'est pas détérioré afin d'éviter une chute de l'unité.

Télécommande

N'utilisez pas de piles rechargeables (Ni-Cd). Cela pourrait endommager la télécommande.

Pour éviter tout dysfonctionnement ou dommages à la télécommande :

• Retirez les piles si vous envisagez de ne pas utiliser l'appareil pendant une période prolongée.
• De nouvelles piles du même type doivent être insérées en respectant la polarité indiquée.

Alimentation

Ne débranchez pas la fiche en tirant sur le cordon pour éviter un choc électrique.

Pour optimiser les économies d'énergie

ECONAVI

Pour sélectionner un mode de fonctionnement

AUTO

CHAUFFAGE

REFROIDISSEMENT

DÉSHUMIDIFICATION

• Selon vos préférences
• Pour un air chaud
• Pour un air frais
• Pour déshumidifier l'atmosphère

Pour un confort optimal pendant votre sommeil

• Ce mode vous crée un environnement confortable pendant le sommeil. Il ajuste automatiquement la température à la structure du sommeil pendant la période d'activation.
• Le témoin de l'unité intérieure s'atténue lorsque ce mode est activé. Ceci ne s'applique pas si la luminosité du témoin a été atténuée.
• Ce mode est intégré au minuteur d'activation (0,5, 1, 2, 3, 4, 5, 6, 7, 8 ou 9 heures).
• Peut être défini avec le minuteur simple et double. Quand il est utilisé conjointement avec le minuteur d'arrêt, le mode sommeil a la priorité.
• Peut être annulé en appuyant sur la touche respective jusqu'à atteindre 0.0h.

Pour passer de puissant à silencieux

(Affichage de la télécommande)

PUISSANT : Pour atteindre rapidement la température souhaitée

- Cette opération s'arrête automatiquement au bout de 20 minutes.

SILENCE : Pour un fonctionnement silencieux

- Cette opération réduit le bruit du flux d'air.

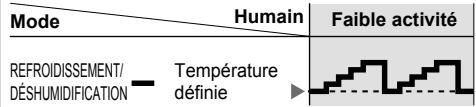

Capteur d'activité humaine

Indicateur

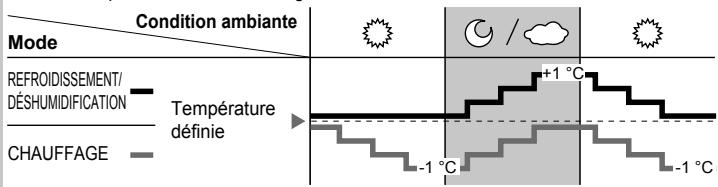

Capteur de lumière du soleil et récepteur de la télécommande

POWER

(Blanc)

○ TIMER

(Blanc)

ECONAVI

(Blanc)

○ nanoe

(Blanc)

Affichage de la télécommande

Maintenez la touche enfoncée pendant environ 10 secondes pour que le réglage de la température passe en °C ou en °F.

Appuyez pour revenir aux réglages par défaut de la télécommande.

Non utilisé dans les opérations normales.

Pour sélectionner la vitesse du ventilateur

(Affichage de la télécommande)

- Pour AUTO, la vitesse du ventilateur intérieur est automatiquement ajustée en fonction du mode de fonctionnement.

Touche Auto OFF/ON (MARCHE/ARRÊT Automatique)

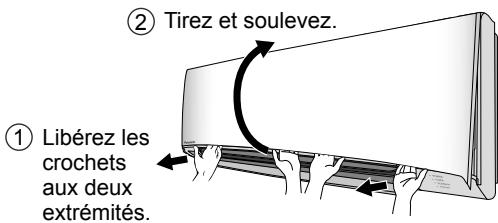

Utilisée lorsque la télécommande est perdue ou en panne. Soulevez le panneau avant :

1. Appuyez une fois sur la touche pour utiliser en mode AUTO.
2. Maintenez la touche enfoncée jusqu'au retentissement d'un bip, puis relâchez pour utiliser en mode REFROIDISSEMENT forcé.
3. Répétez l'étape 2. Maintenez la touche enfoncée jusqu'au retentissement de 2 bips, puis relâchez pour utiliser en mode CHAUFFAGE forcé.
4. Appuyez à nouveau sur la touche pour mettre l'appareil hors tension.

nanoe

Pour profiter de la fraîcheur et d'un environnement plus propre

nanoe

- Cette opération hydrate votre peau et vos cheveux, réduit l'odeur et l'inactivation des particules allergiques comme le pollen dans la pièce.

MILD DRY

Pour améliorer le niveau d'humidité et de teneur en eau

Simple

• Ce mode réduit la sécheresse de l'air et vous fournit un environnement de vie confortable uniquement en mode REFROIDISSEMENT.
• Lorsque la direction du flux d'air vertical est réglée sur AUTO, la grille s'immobilise dans la position la plus basse afin d'éviter le contact avec l'air froid. Toutefois, vous pouvez ajuster la direction de la grille manuellement.
• Fonction non applicable.

Multiple

AIR SWING

Pour ajuster l'orientation du flux d'air

(Affichage de la télécommande)

• Permet de ventiler la pièce.
• En mode REFROIDISSEMENT/DÉSHUMIDIFICATION, si AUTO est défini, le volet oscille automatiquement vers la gauche et la droite et vers le haut et le bas.
• En mode CHAUFFAGE, si AUTO est réglé, l'évent horizontal est défini sur une position prédéterminée. Le volet vertical bascule vers la gauche/droite après l'augmentation de la température.
• Ne réglez pas le volet manuellement.

Commande de redémarrage automatique

• Si l'alimentation électrique est rétablie après une panne de courant, l'appareil redémarrera automatiquement après une certaine période de temps avec le mode de fonctionnement et l'orientation du flux d'air précédents.
• Cette commande n'est pas applicable lorsque la minuterie (TIMER) est réglée.

Pour régler l'heure

2 jeux de minuteurs de MARCHE et ARRÊT sont disponibles pour allumer et éteindre l'unité à différentes heures préréglées.

① Sélectionnez le mode marche (ON) ou arrêt de la minuterie (OFF)

- À chaque pression :

② Réglez l'heure ③ Confirmez

Exemple : ARRÊT à 22:00

• Pour annuler le minuteur de MARCHE ou ARRÊT, appuyez sur ON ou OFF pour sélectionner Ⓧ1 ou Ⓧ2, puis appuyez sur CANCEL.
• Si le minuteur est annulé manuellement ou à cause d'une panne d'électricité, vous pouvez restaurer le minuteur en appuyant sur ON ou OFF pour sélectionner ⊙1 ou ⊙2, puis appuyer sur SET.
• Le réglage de la minuterie le plus proche s'affichera et sera activé en séquence.
• Lorsque le mode minuterie est activé, il se peut que l'appareil démarre avant l'heure réelle définie de façon à atteindre la température que vous avez choisie (environ 35 minutes avant).
• L'opération de minuterie se base sur le réglage de l'horloge de la télécommande et se répète quotidiennement une fois définie. Pour régler l'horloge, veuillez consulter le Guide rapide.

Remarque

ECONAVI

POWERFU QUIET

nanoe

SLEEP

- Peut être activé dans tous les modes et annulé en appuyant à nouveau sur la touche respective.

ECONAVI

POWERFUL/QUIET

• Ne peut pas être sélectionné en même temps.
• Ne peut pas être activé en mode « SEC DOUX ».

Mode de fonctionnement

AUTO : Lors de la sélection du mode de fonctionnement, le voyant d'alimentation POWER clignote.

Simple

- L'unité choisit le mode d'opération toutes les 10 minutes selon le réglage de la température et la température ambiante.

Multiple

- L'unité choisit le mode d'opération toutes les 3 heures selon le réglage de la température, la température extérieure et la température ambiante.

CHAUFFAGE : L'appareil met un certain temps à démarrer. Le voyant d'alimentation POWER clignote en cours de fonctionnement.

REFROIDISSEMENT : Utilisez des rideaux pour faire barrage à la lumière du soleil et à la chaleur extérieure pour réduire la consommation électrique en mode REFROIDISSEMENT.

DÉSHUMIDIFICATION : L'unité fonctionne en vitesse lente du ventilateur pour fournir un refroidissement en douceur.

- Sur les systèmes dont le mode HEAT (CHAUFFAGE) a été verrouillé, si un mode de fonctionnement autre que le mode HEAT (CHAUFFAGE) est sélectionné, l'unité intérieure s'arrête et le voyant d'alimentation POWER clignote.

ECONAVI

ECONAVI

L'unité commencera à s'initialiser (pendant environ 1 minute).

Le capteur d'activité humaine et le capteur de lumière du soleil commenceront à détecter.

Remarque

AIR SWING

Lorsque la fonction d'oscillation d'air (AIR SWING) manuelle est sélectionnée, les opérations ECONAVI sont annulées.

Fonctionnement du capteur d'activité humaine

ECONAVI : en détectant la présence et l'activité humaine, l'unité contrôle la température de la pièce pour économiser l'énergie.

ECONAVI

Contrôle précis de la température en cas de faible activité pour maximiser les économies d'énergie.

Les fonctions ECONAVI tirent parti de la nature humaine, qui prend le temps de sentir la température augmenter pendant une activité de faible niveau ; l'unité ajuste ainsi la température de manière à maximiser les économies d'énergie sans sacrifier le confort.

Fonctionnement du capteur de lumière du soleil

ECONAVI : en détectant l'intensité de la lumière du soleil, l'unité ajuste la température pour économiser l'énergie.

La fonction ECONAVI est activée, l'unité maintient la température définie jusqu'à ce que l'intensité de la lumière du soleil soit détectée. Le capteur de lumière du soleil détecte l'intensité de la lumière du soleil lors des changements du passage jour/nuit et l'unité ajuste la température.

- Dans une pièce sans fenêtre ou équipée d'épais rideaux, le capteur de lumière du soleil considérera que le temps est nuageux ou qu'il fait nuit.

Le capteur d'activité humaine effectue un balayage pour repérer la zone de source de chaleur et de mouvement dans une pièce.

Zone de détection

• En fonction du degré d'activité dans la zone, l'unité ajuste l'évent de direction du flux d'air horizontal soit fixe à une position prédéterminée, soit basculé vers la gauche/droite.
• La sensibilité du capteur d'activité humaine est influencée par l'emplacement de l'unité intérieure, la vitesse du mouvement, la plage de température, etc.
• Le capteur d'activité humaine peut :
• détecter par erreur un sujet dont la source de chaleur et le mouvement sont similaires à ceux d'un être humain, tels qu'animaux domestiques, etc.
• échouer à détecter une source de chaleur et un mouvement si une personne reste immobile pendant un certain temps.
• Ne posez pas d'objets volumineux à proximité du capteur et éloignez les unités de chauffage ou les humidificateurs de la zone de détection du capteur. Ils pourraient provoquer un dysfonctionnement du capteur.

Conditions d'utilisation

Utilisez ce climatiseur en respectant la plage de températures suivante

DBT : Température sèche / WBT : Température humide

Unité extérieure Monosplit

CU-E7SKE, CU-E9SKE, CU-E12SKE, CU-E15SKE, CU-E18SKE		Unité intérieure		Unité extérieure
		DBT	WBT	DBT	WBT
REFROIDISSEMENT	Max.	32	23	43	26
	Min.	16	11	-10	-
CHAUFFAGE	Max.	30	-	24	18
	Min.	16	-	-15	-16

°C (température)

Unité extérieure Multisplit

CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE, CU-2E18SBE, CU-3E23SBE		Unité intérieure		Unité extérieure
		DBT	WBT	DBT	WBT
REFROIDISSEMENT	Max.	32	23	46	26
	Min.	16	11	-10	-
CHAUFFAGE	Max.	30	-	24	18
	Min.	16	-	-15	-16

°C (température)

Instructions de nettoyage

Pour garantir une performance optimale de l'unité, un nettoyage doit être effectué à intervalles réguliers. La saleté peut causer un dysfonctionnement. Veuillez consulter un revendeur agréé.

• Coupez l'alimentation et débranchez l'appareil avant le nettoyage.
• Ne touchez pas l'ailette en aluminium, la partie tranchante peut provoquer des blessures.
• N'utilisez pas de benzène, de solvant ou de poudre à récurer.
• Utilisez uniquement du savon (≈ pH 7) ou un détergent ménager neutre.
• N'utilisez pas de l'eau dont la température est supérieure à 40 °C.

Unité intérieure

Frottez délicatement l'appareil avec un chiffon doux et sec.

Capteur d'activité humaine

Ne faites pas subir de chocs, de pression violente ou de coups par objet tranchant. Cela pourrait occasionner des dommages et un dysfonctionnement.

Panneau avant

Lavez avec soin et séchez.

Retirez le panneau avant

Refermez bien

③ Fermer. ④ Appuyez sur les deux extrémités et au centre du panneau avant.

Unité intérieure

Filtre à air

Une fois toutes les 2 semaines

• Lavez/rincez les filtres avec précaution avec de l'eau afin d'éviter d'endommager leur surface.
• Séchez complètement les filtres à l'ombre, à distance du feu ou de la lumière directe du soleil.
• Si le filtre est endommagé, remplacez-le immédiatement.

Retirez le filtre à air

Fixez le filtre à air

Insérez dans l'unité

Inspection annuelle après une période prolongée d'inutilisation

• Vérifiez que les piles de la télécommande sont en bon état.
• Assurez-vous de l'absence d'obstruction des orifices d'entrée et de sortie d'air.
• Utilisez le bouton de MARCHE/ARRÊT automatique pour sélectionner le mode REFROIDISSEMENT/CHAUFFAGE. Après 15 minutes d'opération, il est normal d'avoir la différence suivante de température entre la prise d'air et la sortie de bouches d'aération :

REFROIDISSEMENT : ≥8 °C CHAUFFAGE : ≥14 °C

Préparation en cas d'inutilisation prolongée

• Activez le mode CHAUFFAGE pendant 2 à 3 heures pour éliminer en profondeur l'humidité restée dans les pièces internes afin d'éviter la formation de moisissures.
• Coupez l'alimentation et débranchez.
• Retirez les piles de la télécommande.

Les phénomènes suivants ne correspondent pas à un dysfonctionnement.

Phénomène	Cause
De la vapeur se dégage de l'unité intérieure.	• Il s'agit d'un effet de condensation dû au refroidissement.
Lors du fonctionnement, vous entendez un bruit d'eau qui coule.	• Fluide frigorigène à l'intérieur de l'appareil.
La pièce a une odeur étrange.	• Il est possible qu'il s'agisse d'une odeur d'humidité provenant du mur, du tapis, d'un meuble ou d'un vêtement.
En mode de réglage automatique de la vitesse du ventilateur, le ventilateur intérieur s'arrête de temps en temps.	• Ceci contribue à dissiper les odeurs ambiantes.
Le flux d'air continue même après l'arrêt de l'unité.	• Extraction de la chaleur restante dans l'unité intérieure (30 seconde maximum).
Le fonctionnement ralentit quelques minutes après avoir remis en marche l'appareil.	• Le ralentissement est une protection du compresseur de l'appareil.
L'unité extérieure dégage de la vapeur ou de l'eau.	• De l'eau se condense ou s'évapore dans les tuyaux.
Le voyant TIMER reste allumé.	• Une fois qu'une minuterie est réglée, son fonctionnement est quotidien.
Le voyant POWER clignote pendant le mode CHAUFFAGE sans fourniture d'air chaud (et le volet est fermé).	• L'unité est en mode dégivrage (et la fonction d'oscillation de l'air (AIR SWING est réglée sur AUTO).
En mode de chauffage, le ventilateur intérieur s'arrête de temps en temps.	• Pour éviter un effet de refroidissement indésirable.
Le voyant POWER clignote avant que l'unité ne soit mise en route.	• C'est une étape de préparation préliminaire à la mise en route lorsque la minuterie de départ ON a été réglée.
Bruit de craquement pendant le fonctionnement.	• Les fluctuations de température provoquent l'expansion/ la contraction de l'appareil.
Bruit d'éclaboussure pendant le fonctionnement.	• Générer le nanoe sur l'unité.
Poussière accumulée sur le mur.	• Due à la circulation d'air ou à l'électricité statique générée par le climatiseur. Certains types de papier peint peuvent capter la poussière facilement (il est recommandé de nettoyer fréquemment la zone autour du climatiseur).
En mode REFROIDISSEMENT/ DÉSHUMIDIFICATION, l'unité intérieure s'arrête et le voyant d'alimentation POWER clignote.	• Le système est verrouillé pour fonctionner en mode CHAUFFAGE uniquement.
Décoloration de certaines pièces en plastique.	• La décoloration dépend des types de matériaux utilisés dans les pièces en plastique, accélérée en cas d'exposition à la chaleur, à la lumière du soleil, aux rayons UV ou à un facteur environnemental.

Vérifiez les éléments suivants avant de faire appel au service de maintenance.

Phénomène	Vérification
La fonction CHAUFFAGE/REFROIDISSEMENT ne fonctionne pas efficacement.	Réglez la température correctement.Fermez toutes les portes et fenêtres.Nettoyez ou remplacez les filtres.Dégagez toute obstruction dans les ouvertures d'entrée et de sortie d'air.
L'appareil fait du bruit lorsqu'il fonctionne.	Vérifiez que l'appareil est installé sans inclinaison.Fermez correctement le panneau avant.
La télécommande ne fonctionne pas.(L'affichage est atténué ou le signal émis est faible.)	Insérez les piles correctement.Remplacez les piles faibles.
L'appareil ne fonctionne pas.	Vérifiez si le coupe-circuit est déclenché.Vérifiez si des minuteries ont été réglées.
L'appareil ne reçoit pas le signal de la télécommande.	Vérifiez que le récepteur n'est pas obstrué.Certaines lampes fluorescentes peuvent interférer avec le signal de l'émetteur. Veuillez consulter un revendeur agréé.

PIÈCES NON SUSCEPTIBLES D'ÊTRE RÉPARÉES PAR VOS SOINS

COUPEZ L'ALIMENTATION ÉLECTRIQUE ET DÉBRANCHEZ LA PRISE, puis contactez un revendeur agréé dans les conditions suivantes

• Bruits anormaux pendant la mise en service.
• Pénétration d'eau ou de corps étrangers à l'intérieur de la télécommande.
• Fuite d'eau de l'unité intérieure.
• Désactivation fréquente du disjoncteur.
• Le cordon d'alimentation est inhabituellement chaud.
• Les interrupteurs ou les boutons ne fonctionnent pas correctement.

L'appareil s'arrête et le voyant TIMER clignote. Utilisez la télécommande pour récupérer le code d'erreur.

② Appuyez sur cette touche jusqu'à ce que vous entendiez un bip, puis notez le code d'erreur ④ Éteindre l'appareil et donner le code d'erreur à un revendeur agréé

- Pour certaines erreurs, il suffit de redémarrer l'unité en fonctionnement limité avec 4 bips au cours du démarrage.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets. Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre) :

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

Ce climatiseur contient une substance biocide.

L'air ionisé généré par un dispositif incorporé dans le climatiseur désactive les bactéries et virus présents dans l'air, et sur les surfaces, et empêche la formation de moisissure sur les surfaces.

Substances actives : radicaux hydroxyles générés par l'air ambiant
