Marca	PANASONIC
Modello	CS-E12SKEW
Tipo	Condizionatore a parete split
Capacità di raffreddamento	12 000 BTU/h (circa 3,5 kW)
Capacità di riscaldamento	12 000 BTU/h (circa 3,5 kW)
Tecnologia Inverter	Sì, compressore a velocità variabile
Tecnologia ECONAVI	Sensori di attività umana e di luce solare per risparmiare energia
Tecnologia nanoe	Generazione di ioni per purificare l'aria e idratare
Modalità di funzionamento	AUTO, RISCALDAMENTO, RAFFREDDAMENTO, DEUMIDIFICAZIONE, MILD DRY, SLEEP
Funzioni speciali	POWERFUL, QUIET, AIR SWING (oscillazione verticale e orizzontale), riavvio automatico dopo interruzione
Telecomando	Senza fili, portata 8 m
Batterie del telecomando	2 batterie AAA o R03, durata circa 1 anno
Intervallo di temperatura di funzionamento	Raffreddamento: 16-32 °C interno, -10-46 °C esterno; Riscaldamento: 16-30 °C interno, -15-24 °C esterno
Alimentazione elettrica	220-240 V ~ 50 Hz (monofase)
Filtro aria	Filtro lavabile, pulizia ogni 2 settimane
Manutenzione	Pulire il pannello anteriore con un panno morbido asciutto, non usare acqua >40 °C
Sicurezza	Non toccare le alette in alluminio, non esporre all'acqua, spegnere l'alimentazione prima della pulizia
Pezzi di ricambio disponibili	Telecomando, batterie, filtro aria, supporto telecomando
Garanzia	Consultare il rivenditore autorizzato

Domande frequenti - CS-E12SKEW PANASONIC

Come usare il telecomando?

Il telecomando permette di selezionare la modalità (AUTO, RISCALDAMENTO, RAFFREDDAMENTO, DEUMIDIFICAZIONE), regolare la temperatura (16-30 °C), la velocità della ventola, e attivare funzioni come ECONAVI o nanoe. Puntare verso il ricevitore dell'unità interna entro un raggio di 8 m.

Come regolare l'orologio del telecomando?

Premere il tasto CLOCK, quindi utilizzare le frecce di regolazione dell'ora per regolare, e confermare con SET.

Con quale frequenza pulire i filtri dell'aria?

I filtri devono essere puliti ogni 2 settimane. Rimuoverli, lavarli con acqua chiara (non più di 40 °C), asciugarli all'ombra e rimetterli a posto.

Cosa fare se l'apparecchio non raffredda bene?

Verificare che la temperatura sia impostata correttamente, che porte e finestre siano chiuse, che i filtri siano puliti, e che le entrate/uscite dell'aria non siano ostruite.

Cosa significa la spia TIMER accesa?

La spia TIMER indica che è programmato un timer di accensione o spegnimento. Il timer si ripete quotidianamente. Per annullarlo, premere ON o OFF fino a visualizzare Ⓧ1 o Ⓧ2, poi CANCEL.

Come attivare la modalità ECONAVI?

Premere il tasto ECONAVI sul telecomando. La spia ECONAVI si accende. Questa modalità regola automaticamente la temperatura in base all'attività umana e alla luce solare per risparmiare energia.

Come utilizzare la modalità SLEEP?

Premere il tasto SLEEP per attivare questa modalità. Regola progressivamente la temperatura durante il sonno per un comfort ottimale. La durata può essere impostata da 0,5 a 9 ore. La spia dell'unità si attenua.

Cosa fare in caso di interruzione di corrente?

L'apparecchio si riavvia automaticamente dopo il ripristino della corrente con le impostazioni precedenti (tranne se un timer è attivo). La funzione di riavvio automatico è integrata.

Come cambiare le batterie del telecomando?

Rimuovere il coperchio posteriore del telecomando, inserire due batterie AAA o R03 rispettando la polarità (+/-), quindi richiudere il coperchio. Le batterie durano circa 1 anno.

Come ottenere il codice errore?

Se la spia TIMER lampeggia, tenere premuto il tasto SET per 5 secondi. Premere quindi SET CHECK fino a sentire un bip, il codice errore viene visualizzato. Annotarlo e contattare un rivenditore autorizzato.

MANUALE UTENTE CS-E12SKEW PANASONIC

Istruzioni di funzionamento

42-51

Condizionatore d'aria

Grazie per aver acquistato un climatizzatore Panasonic. Istruzioni d'installazione allegate.

Prima di utilizzare l'unità, leggere attentamente le istruzioni e conservare questo opuscolo per potervi fare riferimento in futuro.

Manuale

52-61

Condizionatore d'aria

Garantire la massima sensazione di benessere, aria pulita e ottimizzare il risparmio energetico

ECONAVI + INVERTER La perfetta tecnologia di risparmio energetico

ECONAVI rileva l'ambiente in cui normalmente si spreca energia e regola la potenza di raffreddamento/riscaldamento a seconda delle condizioni ambientali e dei livelli di attività. Quindi, l'INVERTER sfrutta i dati del sensore ECONAVI e varia la velocità di rotazione del compressore. Ciò consente di ottimizzare il funzionamento del raffreddamento/riscaldamento, riducendone lo spreco.

Per dettagli, vedere "Per saperne di più...".

nanoe Per un ambiente più fresco e pulito

nanoe genera gli ioni negativi utilizzando l'aria nella stanza per fornire aria più sana.

Fornisce inoltre un effetto idratante sulla pelle o sui capelli e riduce l'odore nella stanza e la propagazione di muffe e batteri.

Multi sistema di climatizzazione

I multi sistemi di climatizzazione permettono di risparmiare spazio attraverso il collegamento di molteplici unità interne con una singola unità esterna.

- Per le caratteristiche complete del prodotto, fare riferimento al catalogo.

Unità interne

• È possibile utilizzare le unità interne singolarmente o in contemporanea. La priorità di funzionamento viene data alla prima unità che viene accesa.
• Durante il funzionamento, non è possibile attivare contemporaneamente le modalità CALDO e FREDDO nelle varie unità interne.
• L'indicatore di alimentazione lampeggia per indicare che l'unità interna è in stand-by per la modalità operativa differente.
• Nei sistemi in cui la modalità CALDO è stata bloccata, se viene selezionata una modalità operativa diversa da CALDO, l'unità interna si arresta e l'indicatore POWER lampeggia.

Unità esterna

Inserimento delle batterie

① Estrarre il coperchio posteriore del telecomando ② Inserire batterie AAA o R03 (può essere utilizzato per circa 1 anno) ③ Chiudere il coperchio

Impostazione dell'orario

① Premere CLOCK ② Impostazione timer ③ Confermare

Funzionamento di base

① Selezionare la modalità desiderata

② Avviare/arrestare l'apparecchio

- Si prega di notare l'indicazione di spegnimento OFF sul display per l'avvio dell'unità.

③ Selezionare la temperatura desiderata

• Gamma di selezione: 16 °C \~ 30 °C. - L'utilizzo dell'unità entro la gamma di temperatura consigliata può far risparmiare energia. CALDO : 20 °C \~ 24 °C. FREDDO : 26 °C \~ 28 °C. SECCO : 1 °C \~ 2 °C in meno della temperatura ambiente.

• Per oscurare o ripristinare la luminosità dell'indicatore dell'unità, tenere premuto ▲ per 5 secondi.
• Usare il telecomando entro 8 metri dal ricevitore telecomando dell'unità interna.

Le illustrazioni contenute in questo manuale sono riportate esclusivamente a scopo esplicativo e potrebbero differire dall'apparecchio vero e proprio. I contenuti del presente manuale sono soggetti a modifica senza preavviso e verranno aggiornati in base alle innovazioni future.

Indice

Precauzioni per la sicurezza 44-45

Modalità d'uso 46-47

Per saperne di più... 48-49

Istruzioni per il lavaggio....50

Soluzione dei problemi ..... 51

Informazioni 66

Accessori

• Telecomando • 2 batterie AAA o R03
• Supporto telecomando • 2 viti per supporto telecomando

Precauzioni per la sicurezza

Per evitare lesioni personali, lesioni ad altri o danni alla proprietà, rispettare quanto segue: In caso di uso scorretto dovuto alla mancata osservanza delle istruzioni, si possono provocare incidenti o danni di varia natura, la cui gravità è indicata dai seguenti simboli: L'accesso a questi apparecchi non è destinato ad altre persone.

AVVERTENZE	Questo simboloindica un pericolo dimorte o lesioni gravi.
ATTENZIONE	Questo simboloindica un rischio di lesioni o dannimateriali.

Le istruzioni sono classificate in varie tipologie, contrassegnate dai seguenti simboli:

	Questo simbolo indicau un'azione PROBITA.
	Questi simboli indicano azioni OBBLIGATORIE.

AVVERTENZE

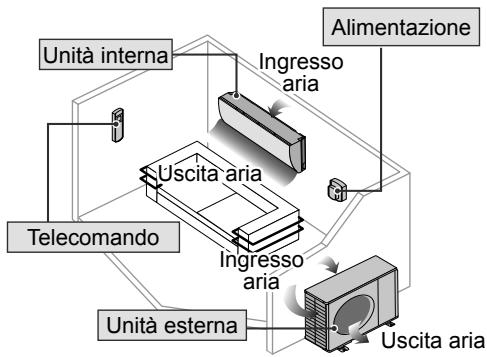

Unità interna e unità esterna

L'uso di questo apparecchio non è destinato a bambini di 8 anni e oltre e persone con capacità fisiche, sensoriali o mentali ridotte, o mancanza di esperienza o competenza, a meno che non siano supervisionate o istruite sull'uso sicuro dell'apparecchio e comprendano i rischi implicati. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini senza supervisione.

Per la pulizia delle parti interne, la riparazione, l'installazione, la rimozione e la reinstallazione dell'unità, consultare un rivenditore autorizzato o uno specialista. L'installazione e la manipolazione sbagliate causeranno perdite, scosse o incendio.

Consultare un rivenditore autorizzato o uno specialista per l'uso di qualunque tipo di refrigerante specificato.

L'uso di un refrigerante diverso da quello specificato potrebbe causare danni al prodotto, ustioni e lesioni, ecc.

Non installare l'unità in un ambiente con atmosfera potenzialmente esplosiva o infiammabile. La mancata esecuzione di ciò può causare un incendio.

Non inserire dita o altri oggetti nell'unità interna o esterna del condizionatore d'aria, i componenti rotanti possono provocare lesioni.

Non toccare l'unità esterna durante temporali con fulmini, ciò potrebbe provocare una scossa elettrica.

Non esporsi direttamente all'aria fredda per un periodo di tempo prolungato al fine di evitare un raffreddamento eccessivo.

Non sedersi o camminare sull'unità, si può cadere in modo accidentale.

Telecomando

Non permettere a bambini piccoli di giocare con il telecomando, al fine di evitare che ingeriscano accidentalmente le batterie.

Alimentazione

Per evitare surriscaldamento e incendio, non utilizzare un cavo modificato, un connettore, una prolunga o un cavo non specificato.

Per evitare surriscaldamento, incendio o shock elettrico:

• Non condividere la presa di corrente con altri apparecchi. • Non utilizzare con mani bagnate.
• Non piegare eccessivamente il cavo di alimentazione elettrica.
• Non mettere in funzione o arrestare l'unità inserendo o tirando la spina di alimentazione.

Se il cavo di alimentazione è stato danneggiato, rivolgersi al produttore, ad un centro di assistenza autorizzato o ad un tecnico qualificato onde evitare rischi.

Per evitare scosse o incendio, si raccomanda fortemente l'installazione di un salvavita contro le perdite a terra (ELCB) o un interruttore differenziale (RCD).

Per evitare surriscaldamento, incendio o shock elettrico:

• Inserire correttamente la spina di alimentazione.
• La polvere che si deposita sulla spina di alimentazione deve essere periodicamente rimossa con un panno asciutto.

Smettere di usare il prodotto quando si verifica un'anormalità/guasto e scollegare la spina dalla presa di corrente o portare l'interruttore o il salvavita su OFF.

(Rischio di fumo/fiamme/scosse elettriche) Esempi di anomalie/guasti

• L'interruttore differenziale (ELCB) scatta di frequente.
• Si sente un odore di bruciato.
• Si nota un rumore o vibrazione anomala dell'unità. • L'unità interna perde acqua.
• Il cavo o la spina di alimentazione si scaldano in modo anomalo.
• Non è possibile controllare la velocità della ventola.
• L'unità smette immediatamente di funzionare quando la si accende.
• La ventola non si ferma neanche se si interrompe il funzionamento. Contattare immediatamente il rivenditore locale per la manutenzione/riparazione.

Il presente apparecchio deve avere la messa a terra per prevenire scosse o incendio.

Evitare scosse togliendo la corrente e staccando la spina nei seguenti casi:

- Prima di pulire o eseguire la manutenzione,

- In caso di inutilizzo prolungato dell'apparecchio, oppure

- Durante attività anomale delle spie luminose.

ATTENZIONE

Unità interna e unità esterna

Non lavare l'unità interna con acqua, benzina, diluenti o polveri detergenti aggressive al fine di evitare danni o corrosione all'unità.

Non usare per la conservazione di attrezzatura di precisione, cibo, animali, piante, lavori d'arte e altri oggetti. Ciò può provocare un deterioramento qualitativo, ecc.

Per evitare la propagazione di un incendio, non utilizzare apparecchi combustibili davanti alla presa d'aria.

Non esporre piante o animali direttamente al flusso dell'aria per evitare lesioni, ecc.

Non toccare l'aletta in alluminio affilata, parti affiliate possono causare delle lesioni.

Non accendere l'unità interna quando si passa la cera sul pavimento. Dopo tale operazione, aerare accuratamente la stanza prima di mettere in funzione l'unità.

Non installare l'unità in aree con presenza di olio e fumo per prevenire danni all'unità.

Non smontare l'unità per la pulizia al fine di evitare lesioni.

Quando si pulisce l'unità, non salire su una panca instabile per evitare lesioni.

Non posizionare un vaso o un contenitore d'acqua sull'unità. L'acqua può entrare nell'unità e ridurre l'isolamento. Ciò può causare uno shock elettrico.

Non aprire la finestra o la porta per un periodo di tempo prolungato durante il funzionamento in modalità FREDDO/SECCO.

Evitare perdite d'acqua assicurandosi che il tubo di scarico sia:

• Collegato correttamente,
• Mantenuto libero da canali di scolo e contenitori, oppure
• Non immerso in acqua

Dopo un lungo periodo di utilizzo o un utilizzo con qualsiasi attrezzatura che funziona a combustibile, areare regolarmente la stanza.

Quando l'apparecchio è stato utilizzato per un lungo periodo, assicurarsi che la struttura di supporto installata non si sia deteriorata, per evitare la caduta dell'unità.

Telecomando

Non utilizzare batterie ricaricabili (Ni-Cd). Ciò potrebbe danneggiare il telecomando.

Per prevenire malfunzionamenti o danni al telecomando:

• Se si prevede che l'apparecchio rimanga inutilizzato per un periodo di tempo prolungato, rimuovere le batterie.
• Inserire nuove batterie dello stesso tipo, rispettando la polarità indicata.

Alimentazione

Non staccare la spina tirando il cavo, per prevenire scosse elettriche.

Per ottimizzare il risparmio energetico

ECONAVI

Per selezionare la modalità operativa

AUTO - Per la propria comodità

CALDO - Per godere dell'aria calda

FREDDO - Per godere dell'aria fresca

SECCO - Per deumidificare l'ambiente

Per ottimizzare la sensazione di riposo notturno ristoratore

• Questa operazione garantisce un ambiente confortevole durante il riposo notturno. Regola automaticamente la temperatura di riposo notturno durante il periodo di attivazione.
• L'indicatore dell'unità interna si oscura quando questa funzione è attivata. Non è applicabile se la luminosità dell'indicatore si è oscurata.
• Questa operazione è integrata con il timer di attivazione (0,5, 1, 2, 3, 4, 5, 6, 7, 8 o 9 ore).
• Può essere impostato con un singolo timer e un doppio timer. Quando viene usata assieme al timer di spegnimento, la funzione di riposo notturno ha la priorità.
• Può essere annullata premendo nuovamente il tasto corrispondente finché non raggiunge 0.0h.

Per alternare tra il livello potente e silenzioso

(Display telecomando)

POTENTE: Per raggiungere rapidamente la temperatura

- La funzione si arresta automaticamente dopo 20 minuti.

SILENZIOSO: Per godere di un funzionamento silenzioso

- Questa operazione riduce il rumore del flusso d'aria dell'unità.

Display telecomando

Selezione della velocità ventola

(Display telecomando)

- Per la modalità AUTO, la velocità della ventola interna viene regolata automaticamente in base alla modalità operativa.

Tasto Auto OFF/ON

Da utilizzare quando il telecomando è fuori posto o presenta anomalie. Sollevare il pannello anteriore:

1. Premere il tasto una volta per usare la modalità AUTO.
2. Premere e tenere premuto il tasto fino a quando non si sente 1 bip, quindi rilasciare, per usare la modalità FREDDO forzato.
3. Ripetere il punto 2. Premere e tenere premuto il tasto fino a quando non si sentono 2 bip, quindi rilasciare per usare la modalità CALDO forzato.
4. Premere nuovamente il tasto per spegnere.

nanoe

Per garantire una sensazione di benessere e un ambiente più pulito

nanoe

- Questa operazione fornisce un effetto idratante sulla pelle e sui capelli e riduce l'odore e la propagazione di particelle che scatenano reazioni allergiche, come il polline, dalla stanza.

MILD DRY

Per migliorare l'umidità e il livello di condensa

Singola

- Questa operazione riduce la secchezza dell'aria e crea un ambiente domestico confortevole con la sola modalità FREDDO. - Quando la direzione del flusso dell'aria verticale è impostata su AUTO, essa si arresta alla posizione più bassa per evitare il contatto con l'aria fredda. È però possibile regolare manualmente la direzione delle alette.

- Funzione non applicabile.

Multipla

Regolazione della direzione del flusso dell'aria

AIR SWING

(Display telecomando)

• Mantenere l'ambiente ventilato.
• In modalità FREDDO/SECCO, se è impostata l'opzione AUTO, la griglia per lo spostamento dell'aria si muoverà a destra/sinistra e si alzerà e abbasserà automaticamente.
• In modalità CALDO, se è impostata l'opzione AUTO, la griglia orizzontale per lo spostamento dell'aria si porta a una posizione predeterminata. La griglia verticale si sposta a sinistra/destra dopo che la temperatura aumenta.
• Non regolare manualmente la direzione delle alette.

Controllo avvio automatico

• Se si ripristina l'alimentazione dopo un'interruzione di corrente, il funzionamento si riavvia automaticamente dopo un periodo di tempo con la modalità di funzionamento e la direzione del flusso d'aria precedente.
• Questo controllo non è applicabile quando si imposta TIMER.

Impostazione timer

2 apparecchi per il timer ON e OFF sono disponibili per l'ACCENSIONE o lo SPEGNIMENTO dell'unità a orari diversi predefiniti.

① Selezionare l'accensione (ON) o lo spegnimento (OFF) del timer - Ogni volta che viene premuto: ② Impostazione timer ③ Confermare

Esempio: OFF alle 22:00

• Per annullare il timer ON o OFF, premere ON o OFF per selezionare i rispettivi ⏻1 o ⏻2 quindi premere CANCEL.
• Se il timer è annullato manualmente o a causa di un'interruzione di corrente, è possibile ripristinarlo nuovamente premendo ON o OFF per selezionare i rispettivi ⊙1 o ⊙2 quindi premere SET.
• L'impostazione del timer più prossimo sarà visualizzata e attivata in sequenza.
• Quando si imposta il Timer ON (accensione), l'unità potrebbe iniziare a funzionare prima dell'orario impostato (fino a 35 minuti prima), al fine di raggiungere in tempo la temperatura desiderata.
• Il funzionamento del timer si basa sull'orario impostato sul telecomando e si ripete quotidianamente una volta impostato. Per l'impostazione dell'orario, fare riferimento alla guida rapida.

Nota

ECONAVI

POWERFUL/QUIET

nanoe

SLEEP

- Può essere attivato in qualsiasi modalità e può essere annullato premendo nuovamente il tasto corrispondente.

ECONAVI

POWERFUL/QUIET

• Non può essere selezionato contemporaneamente. - L'attivazione non è permessa durante SECCO LEGGERO.

Modo di funzionamento

AUTO: Durante la selezione della modalità operativa l'indicatore di alimentazione POWER lampeggia.

Singola - L'unità seleziona la modalità operativa ogni 10 minuti sulla base dell'impostazione della temperatura e della temperatura ambiente.

Multipla • L'unità seleziona la modalità operativa ogni 3 ore sulla base dell'impostazione della temperatura, della temperatura esterna e della temperatura ambiente.

CALDO : L'unità richiede un po' di tempo per riscaldarsi. Durante questa operazione, l'indicatore POWER lampeggia.

FREDDO : Per risparmiare energia mentre il condizionatore è in modalità FREDDO, utilizzare delle tende per impedire l'ingresso di calore e della luce solare.

SECCO : La ventola dell'unità opera a bassa velocità, al fine di eseguire l'operazione di raffreddamento in maniera molto delicata.

- Nei sistemi in cui la modalità CALDO è stata bloccata, se viene selezionata una modalità operativa diversa da CALDO, l'unità interna si arresta e l'indicatore POWER lampeggia.

ECONAVI

ECONAVI

L'unità comincerà ad inizializzare (per circa 1 minuto)

Il sensore di attività umana e il sensore di luce solare inizieranno i rilevamenti.

Nota

AIR SWING

Quando è stato selezionato l'AIR SWING manuale, le funzioni ECONAVI saranno cancellate.

Funzionamento del sensore di attività umana

ECONAVI: rilevando la presenza umana e l'attività, l'unità controlla la temperatura ambiente per risparmiare energia.

ECONAVI

Controllo accurato della temperatura durante la bassa attività per massimizzare il risparmio energetico.

Modalità	Umana	Bassa attività
FREDDO/SECCO	Temperatura impostata

ECONAVI sfrutta il fatto che, per sua natura, l'essere umano impiega del tempo ad avvertire l'aumento della temperatura in condizioni di bassa attività; pertanto l'unità regola la temperatura per massimizzare il risparmio energetico senza compromettere la sensazione di benessere.

Funzionamento del sensore di luce solare

ECONAVI: rilevando l'intensità della luce solare, l'unità regola la temperatura per risparmiare energia.

Quando ECONAVI è attivato, l'unità mantiene la temperatura impostata finché non viene rilevata un'elevata intensità della luce solare. Il sensore di luce solare rileva l'intensità della luce solare quando cambia il tempo o il giorno/la notte, e l'unità regola la temperatura.

- In una stanza senza finestre o con tende spesse, il sensore di luce solare la valuta come condizione nuvolosa/notturna.

Il sensore di attività umana inizierà anche ad eseguire una scansione dell'area della fonte di calore e di movimento in una stanza.

Area di rilevamento

• In base all'attività dell'area, la griglia direzionale del flusso d'aria orizzontale si regolerà fissa ad una posizione predeterminata o oscillante a sinistra/destra.
• La prestazione del sensore di attività umana è influenzata dalla posizione dell'unità interna, dalla velocità di movimento, dalla gamma di temperatura, ecc.
• Il sensore di attività umana può:
• scambiare erroneamente un oggetto con fonte di calore e movimento simile ad un essere umano, quali animali domestici, ecc.
• scambiare erroneamente come fonte di non calore e movimento una persona che non si muove per un certo periodo di tempo.
• Non collocare oggetti di grandi dimensioni vicino al sensore e tenere le unità di riscaldamento o gli umidificatori lontano dalla zona di rilevamento del sensore. Possono causare un malfunzionamento del sensore.

Condizioni operative

Questo condizionatore può essere utilizzato con temperature rientranti nel seguente intervallo.

DBT: Temperatura con bulbo secco / WBT: Temperatura con bulbo bagnato

Unità esterna Split singola

CU-E7SKE, CU-E9SKE, CU-E12SKE, CU-E15SKE, CU-E18SKE		Interna		Esterna
		DBT	WBT	DBT	WBT
FREDDO	Max.	32	23	43	26
	Min.	16	11	-10	-
CALDO	Max.	30	-	24	18
	Min.	16	-	-15	-16

°C (temperatura)

Unità esterna Split multipla

CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE, CU-2E18SBE, CU-3E23SBE		Interna		Esterna
		DBT	WBT	DBT	WBT
FREDDO	Max.	32	23	46	26
	Min.	16	11	-10	-
CALDO	Max.	30	-	24	18
	Min.	16	-	-15	-16

°C (temperatura)

Per assicurare una performance ottimale dell'unità, la pulizia deve essere eseguita a intervalli regolari. Se l'unità è sporca, si potrebbe causare il malfunzionamento. Rivolgersi a un rivenditore autorizzato.

• Spegnere l'apparecchio e staccare la spina prima di pulirlo.
• Non toccare l'aletta in alluminio, le parti affiliate potrebbero causare lesioni.
• Non lavare l'apparecchio con benzina, solventi o polveri abrasive.
• Impiegare esclusivamente saponi o detergenti neutri per la casa (pH ≈ 7).
• Non usare acqua ad una temperatura superiore a 40 °C.

Unità interna

Asciugare l'apparecchio con un panno morbido e asciutto.

Sensore di attività umana

Non colpirlo o premere con forza su di esso, né maneggiarlo con un oggetto affilato. Ciò può causare danni e malfunzionamento.

Pannello anteriore

Lavare delicatamente ed asciugare.

Rimuovere il pannello anteriore

② Estrarre e sollevare.

① Rilasciare i ganci su entrambe le estremità.

Chiuderlo saldamente

③ Chiuderlo. ④ Premere sulle estremità e il centro del pannello anteriore.

Unità interna

Filtro dell'aria

Una volta ogni 2 settimane

• Lavare/risciacquare delicatamente i filtri con acqua al fine di evitare danni alla loro superficie.
• Sostituire i filtri danneggiati.

Asciugare accuratamente i filtri all'ombra, lontano da fiamme o dalla luce diretta del sole.

Togliere il filtro dell'aria

Fissare il filtro dell'aria

Per l'ispezione stagionale dopo un periodo di inattività prolungato

• Controllo delle batterie del telecomando.
• Nessuna ostruzione alle bocchette di ingresso ed uscita dell'aria.
• Usare il tasto OFF/ON automatico per selezionare il funzionamento FREDDO/CALDO. Dopo 15 minuti dal funzionamento, è normale avere la seguente differenza di temperatura tra le bocchette di entrata e di uscita dell'aria:

FREDDO: ≥8 °C CALDO: ≥14 °C

Prima di lunghi periodi di inattività

• Attivare la modalità CALDO per 2-3 ore per rimuovere completamente l'umidità rimasta nelle parti interne, in modo da evitare la formazione di muffa.
• Spegnere l'apparecchio e scollegare il cavo di alimentazione.
• Togliere le batterie dal telecomando.

Le condizioni seguenti indicano un guasto.

Condizione	Causa
Sembra che dall'unità interna fuoriesca della nebbia.	Effetto di condensa dovuto al processo di raffreddamento.
Rumore di acqua durante il funzionamento.	Flusso del refrigerante all'interno dell'unità.
L'ambiente ha un odore particolare.	Può essere dovuto a un odore di umido proveniente dai muri, ai tappeti, dai mobili o dagli indumenti presenti nella stanza.
La ventola interna si arresta di tanto in tanto quando si imposta la modalità di regolazione automatica della velocità della ventola.	Ciò consente di eliminare gli odori circostanti.
Il flusso continua anche dopo l'interruzione del funzionamento.	Eliminazione del calore restante dall'unità interna (massimo 30 secondi).
L'operazione è ritardata di qualche minuto dopo il riavvio.	Il ritardo è una protezione del compressore dell'apparecchio.
Dall'unità esterna fuoriesce acqua/vapore.	Condensa o evaporazione nei condotti.
L'indicatore TIMER rimane sempre acceso.	L'impostazione Timer si ripete quotidianamente una volta impostata.
La spia POWER lampeggia durante la modalità CALDO mentre l'aria fornita non è più calda (e la griglia è chiusa).	L'unità è in modalità di sbrinamento (e l'ALETTA DELL'ARIA è impostata su AUTO).
La ventola interna si arresta di tanto in tanto quando si imposta la modalità riscaldamento.	Funzionalità studiata per evitare un effetto di raffreddamento non intenzionale.
L'indicatore POWER lampeggia prima che si accenda l'unità.	Si tratta di un passo preliminare in vista del funzionamento quando si imposta il timer di accensione.
Rumori di urti durante il funzionamento.	I cambiamenti di temperatura causano l'espansione/ contrazione dell'unità.
Rumori di spruzzi durante il funzionamento.	Generazione di nanoe nell'unità.
Polveri accumulate sulla parete.	A causa della circolazione dell'aria o dell'elettricità statica generata dal condizionatore d'aria. Alcuni tipi di carta da parati possono raccogliere facilmente la polvere (si consiglia di pulire frequentemente l'area attorno al condizionatore).
Durante la modalità FREDDO/SECCO, l'unità interna si arresta e l'indicatore POWER lampeggia.	Il sistema si è bloccato per funzionare solo in modalità CALDO.
Scolorimento di alcune parti in plastica.	Lo scolorimento è soggetto a tipi di materiali utilizzati nelle parti in plastica e aumenta se esposto a calore, luce solare, luce UVA o fattori ambientali.

Eseguire i controlli seguenti prima di rivolgersi all'assistenza.

Condizione	Controllare
La modalità CALDO/FREDDO non funziona in maniera efficiente.	Impostare la temperatura corretta.Chiudere tutte le porte e finestre.Pulire o sostituire i filtri.Eliminare le eventuali ostruzioni alle bocchette di ingresso ed uscita dell'aria.
Rumore durante il funzionamento.	Verificare che l'unità sia stata installata in maniera inclinata.Chiudere correttamente il pannello anteriore.
Il telecomando non funziona. (Il display è oscurato oppure il segnale di trasmissione è debole.)	Inserire le batterie in maniera corretta.Sostituire le batterie quasi scariche.
L'apparecchio non funziona.	Verificare se è si è attivato l'interruttore di circuito.Verificare se sono stati impostati i timer.
L'unità non riceve il segnale dal telecomando.	Assicurarsi che il ricevitore non sia ostruito.Alcune luci fluorescenti potrebbero interferire con il trasmettitore di segnale. Consultare un rinvenitore autorizzato.

TOGLIERE LA CORRENTE E STACCARE LA SPINA, quindi consultare un rivenditore autorizzato in base alle seguenti condizioni:

• Durante il funzionamento si sentono rumori anomali.
• Penetrazione di acqua o di corpi estranei nel telecomando. • L'unità interna perde acqua. • L'interruttore salvavita scatta frequentemente.
• Il cavo di alimentazione si surriscalda in modo anomalo.
• Funzionamento anomalo di interruttori o pulsanti.

L'unità si arresta e l'indicatore TIMER lampeggia.

Usare il telecomando per vedere il codice di errore.

- Per alcuni errori è possibile riavviare l'unità con una operazione limitata con 4 bip durante l'avvio.

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale):

Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

Il presente climatizzatore incorpora biocidi.

L'aria ionizzata generata da un dispositivo incorporato nel climatizzatore disattiva batteri e virus nell'aria e sulle superfici e impedisce la crescita di muffa sulle superfici.

Sostanze attive: radicali idrossili generati da aria ambiente
