Merk	PANASONIC
Model	CS-E12SKEW
Type	Wandairconditioner split
Koelcapaciteit	12 000 BTU/h (ongeveer 3,5 kW)
Verwarmingscapaciteit	12 000 BTU/h (ongeveer 3,5 kW)
Inverter-technologie	Ja, variabele snelheidscompressor
ECONAVI-technologie	Sensoren voor menselijke activiteit en zonlicht om energie te besparen
nanoe-technologie	Ionen generatie om lucht te zuiveren en te hydrateren
Werkingsstanden	AUTO, VERWARMING, KOELING, ONTVOCHTIGING, MILD DRY, SLAAP
Speciale functies	POWERFUL, QUIET, AIR SWING (verticale en horizontale oscillatie), automatische herstart na stroomuitval
Afstandsbediening	Draadloos, bereik 8 m
Batterijen afstandsbediening	2 AAA- of R03-batterijen, levensduur circa 1 jaar
Bedrijfstemperatuurbereik	Koeling: 16 tot 32 °C binnen, -10 tot 46 °C buiten; Verwarming: 16 tot 30 °C binnen, -15 tot 24 °C buiten
Voeding	220-240 V ~ 50 Hz (eenfasig)
Luchtfilter	Wasbaar filter, reiniging elke 2 weken
Onderhoud	Reinig het voorpaneel met een droge zachte doek, gebruik geen water >40 °C
Veiligheid	Raak de aluminium lamellen niet aan, niet blootstellen aan water, stroom uitschakelen voor reiniging
Reserveonderdelen beschikbaar	Afstandsbediening, batterijen, luchtfilter, afstandsbedieninghouder
Garantie	Raadpleeg de erkende dealer

Veelgestelde vragen - CS-E12SKEW PANASONIC

Hoe gebruik ik de afstandsbediening?

De afstandsbediening maakt het mogelijk om de stand (AUTO, VERWARMING, KOELING, ONTVOCHTIGING) te selecteren, de temperatuur in te stellen (16-30 °C), de ventilatorsnelheid, en functies zoals ECONAVI of nanoe te activeren. Richt op de ontvanger van de binnenunit binnen een straal van 8 m.

Hoe stel ik de klok van de afstandsbediening in?

Druk op de toets CLOCK, gebruik vervolgens de pijltjes om de tijd aan te passen en bevestig met SET.

Hoe vaak moet ik de luchtfilters reinigen?

De filters moeten elke 2 weken worden gereinigd. Verwijder ze, was ze met schoon water (niet warmer dan 40 °C), droog ze in de schaduw en plaats ze terug.

Wat te doen als het apparaat niet goed koelt?

Controleer of de temperatuur correct is ingesteld, of deuren en ramen gesloten zijn, of de filters schoon zijn, en of de luchtinlaat/-uitlaat niet geblokkeerd zijn.

Wat betekent het brandende TIMER-lampje?

Het TIMER-lampje geeft aan dat er een aan- of uitschakeltimer is ingesteld. De timer herhaalt zich dagelijks. Om te annuleren, druk op ON of OFF totdat Ⓧ1 of Ⓧ2 wordt weergegeven, daarna CANCEL.

Hoe activeer ik de ECONAVI-stand?

Druk op de toets ECONAVI op de afstandsbediening. Het ECONAVI-lampje gaat branden. Deze stand past automatisch de temperatuur aan op basis van menselijke activiteit en zonlicht om energie te besparen.

Hoe gebruik ik de SLAAP-stand?

Druk op de toets SLEEP om deze stand te activeren. Het past geleidelijk de temperatuur aan tijdens uw slaap voor optimaal comfort. De duur kan worden ingesteld van 0,5 tot 9 uur. Het lampje van de unit dimt.

Wat te doen bij stroomuitval?

Het apparaat start automatisch opnieuw op na het herstel van de stroom met de vorige instellingen (tenzij een timer actief is). De automatische herstartfunctie is ingebouwd.

Hoe vervang ik de batterijen van de afstandsbediening?

Verwijder het achterdeksel van de afstandsbediening, plaats twee AAA- of R03-batterijen met de juiste polariteit (+/-) en sluit het deksel. De batterijen gaan ongeveer 1 jaar mee.

Hoe krijg ik de foutcode?

Als het TIMER-lampje knippert, houd dan de toets SET 5 seconden ingedrukt. Druk vervolgens op SET CHECK tot u een pieptoon hoort, de foutcode wordt weergegeven. Noteer deze en neem contact op met een erkende dealer.

GEBRUIKSAANWIJZING CS-E12SKEW PANASONIC

Hartelijk dank voor de aanschaf van de

Panasonic-airconditioner.

Installatie-instructies bijgevoegd.

Lees voor u het apparaat gebruikt deze

gebruikshandleiding grondig en bewaar deze voor toekomstig gebruik.

Biedt maximaal comfort, schone lucht en een optimaal energieverbruik

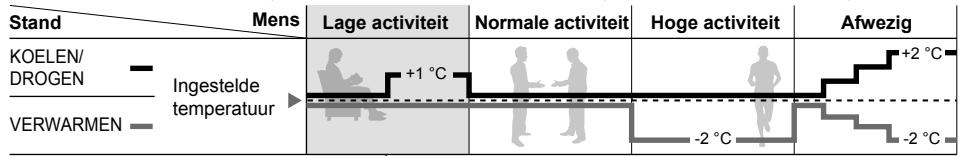

ECONAVI + INVERTER De perfecte energiebesparende technologie

ECONAVI detecteert waar energie normaal wordt verspild en past het koel-/verwarmingsvermogen aan afhankelijk van de ruimteomstandigheden en de mate van gebruik. Vervolgens gebruikt INVERTER de sensorgegevens van ECONAVI en regelt de draaisnelheid van de compressor. Hierdoor wordt de koel-/verwarmingsfunctie geoptimaliseerd en onnodige koeling/verwarming gereduceerd.

Lees "Meer weten..." voor meer informatie.

nanoe Voor een frisser en schoner milieu

De negatief geladen ionen die door nanoe met de lucht in de ruimte worden gemaakt, zorgen dat de lucht gezond is.

Het geeft ook een hydraterend effect op de huid en haren, vermindert geuren in de ruimte en beperkt de aangroei van schimmel en bacteriën.

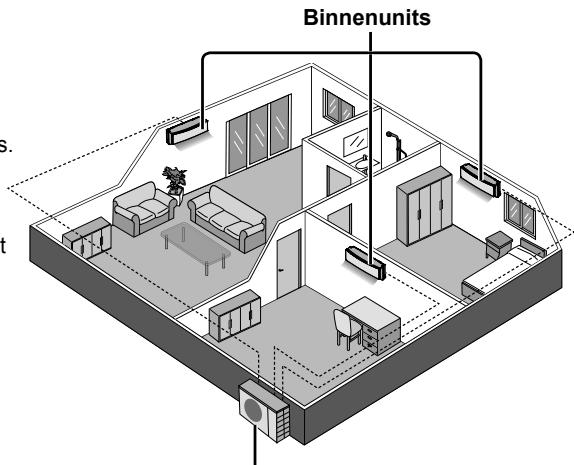

Free-multi systemen spaart ruimte, omdat hierbij verschillende binnendelen op een enkel buitendeel aangesloten kunnen worden.

- Raadpleeg voor de complete producteigenschappen de referentiecatalogus.

Binnenunits

• Het is mogelijk de binnenunits individueel of tegelijkertijd te laten functioneren. De prioriteit van de werking is aan de unit gegeven, die het eerste ingeschakeld werd.
• Tijdens het bedrijf kunnen de modus VERWARMEN en KOELEN niet tegelijkertijd voor de verschillende units ingeschakeld worden.
• De powered knippert om te tonen, dat het binnendeel gereed is voor de verschillende bedrijfsmodus.
• Voor een systeem waarbij de HEAT-modus is vergrendeld, als een bedrijfsmodus anders dan HEAT is geselecteerd, stopt de binnenunit en gaat de POWER-indicator knipperen.

Buitenunit

De batterijen plaatsen

① Open het klepje van de afstandsbediening ② Plaats AAA- of R03-batterijen (kan \~ 1 jaar gebruikt worden) ③ Sluit het deksel

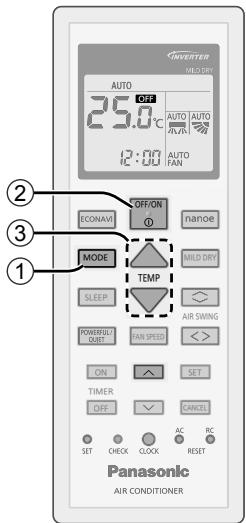

Instellen van de klok

① Druk op CLOCK ② Stel de tijd in ③ Bevestig

② Start/stop het apparaat

- Let op dat de aanduiding OFF wordt weergegeven voor het starten van de unit.

③ Stel de gewenste temperatuur in

• Instellingsbereik: 16 °C \~ 30 °C.
• Gebruik van de unit binnen het aanbevolen temperatuurbereik kan energie besparen. VERWARMEN : 20 °C \~ 24 °C. KOELEN: 26 °C \~ 28 °C. DROGEN: 1 °C \~ 2 °C onder kamertemperatuur.

- Om het helderheid van het scherm te dimmen kunt u 5 seconden ingedrukt houden.

- Gebruik de afstandsbediening binnen 8 meter van de ontvanger van de binnen-unit.

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

Inhoudsopgave

Veiligheidsmaatregelen .....54-55

Het gebruik 56-57

Meer weten....58-59

Reinigingsinstructies......60

Problemen oplossen ....61

Informatie......67

Accessoires

• Afstandsbediening
• AAA of 2 x R03 batterijen • Afstandsbedieningshouder
• 2 x schroeven voor de afstandsbedieningshouder

Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade wordt voorkomen:

Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassificeerd zoals hieronder is aangegeven:

Het is niet de bedoeling dat dit apparaat toegankelijk is voor leken.

WAARSCHUWING

Met dit teken wordt u gewaarschuwd voor de dood of ernstig letsel.

OPGEPAST

Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbool verwijst naar een handeling die VERBODEN is.

Deze symbolen geven VERPLICHTE acties aan.

WAARSCHUWING

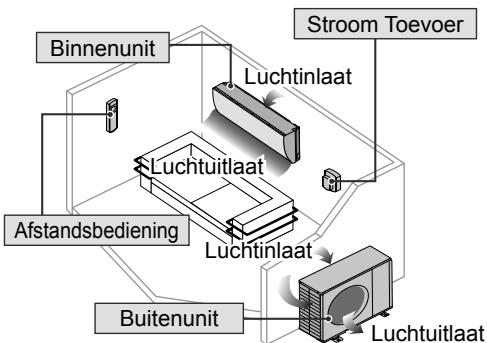

Binnenunit en buitenunit

Dit apparaat kan worden gebruikt door kinderen vanaf de leeftijd van 8 jaar en door personen met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, als dat plaatsvindt onder toezicht of na instructie over het veilig gebruik van het apparaat en zij begrijpen welke risico's er zijn. Kinderen mogen niet met het apparaat spelen. Reiniging en door gebruiker uit te voeren onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.

Vraag advies aan een geautoriseerde dealer of gespecialiseerde vakman, wanneer de unit schoongemaakt, gerepareerd, geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben.

Vraag een gekwalificeerde dealer of specialist voor eventueel te gebruiken koelmiddel. Het gebruik van koelmiddelen anders dan aangegeven kan schade aan het product, ongevallen en letsel veroorzaken, enz.

Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Steek niet uw vingers of een voorwerp in de binnen- of buitenunit van de airconditioner, draaiende delen kunnen letsel veroorzaken.

Raak de buitenunit niet aan tijdens onweer, dit kan een elektrische schok veroorzaken.

Stel het apparaat niet langdurig direct bloot aan koude lucht om overmatige afkoeling te voorkomen.

Ga niet op het apparaat zitten of staan, omdat u per ongeluk zou kunnen vallen.

Afstandsbediening

Laat peuters en jonge kinderen niet met de afstandsbediening spelen om te voorkomen dat zij de batterijen per ongeluk doorslikken.

Stroomtoevoer

Voorkom oververhitting of brand, gebruik geen snoer dat is gewijzigd, uit meerdere stukken bestaat, een verlengsnoer is of van onbekende herkomst is.

Om oververhitting, brand of elektrische schokken te voorkomen:

• Sluit geen andere apparaten aan op hetzelfde stopcontact.
• Bedien het apparaat niet met natte handen.
• Laat geen knikken in het stroomsnoer komen.
• Werk niet met de unit en stop deze niet door de stekker in te steken of juist uit te trekken.

Als het netsnoer beschadigd is, moet het door de fabrikant, een onderhoudsmonteur of een vergelijkbaar gekwalificeerd persoon worden vervangen om mogelijk risico te voorkomen.

U wordt ten zeerste geadviseerd de apparatuur te installeren met een differentieelschakelaar of een aardlekschakelaar.

Om oververhitting, brand of elektrische schokken te voorkomen:

• Steek de stekker goed in het stopcontact.
• Veeg het stof op de stekker periodiek af met een droge doek.

Stop met het gebruik van het product wanneer er een abnormaliteit of storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit. (Risico op rook, brand of elektrische schok) Voorbeelden van abnormaliteit of storing:

• De ELCB stopt vaak.
• Er wordt een brandgeur opgemerkt.
• Er wordt een abnormaal geluid of trilling van de eenheid opgemerkt.
• Er lekt water uit de binnenunit.
• Het stroomsnoer of de stekker wordt abnormaal heet.
• De ventilatorsnelheid kan niet worden geregeld.
• De eenheid stopt onmiddellijk met werken, zelfs als deze is ingeschakeld.
• De ventilator stopt niet, zelfs niet als de eenheid stopt met werken.

Neem onmiddellijk contact op met uw plaatselijke leverancier voor onderhoud of reparatie.

Deze apparatuur moet worden geaard om elektrische schokken of brand te voorkomen.

Voorkom een elektrische schok door het apparaat uit te schakelen en de stekker uit het stopcontact te trekken:

• Voordat de apparatuur wordt gereinigd of nagezien.
• Bij langdurige perioden zonder gebruik of

- Tijdens zware onweersbuien.

OPGEPAST

Binnenunit En Buitenunit

Was de interne unit niet met water, benzeen, thinner of schuurpoeder om schade en roest bij de unit te vermijden.

Deze stoffen mogen niet gebruikt worden voor tere apparatuur, voedsel, dieren, planten, versieringen of andere objecten. Doet u dit wel, dan kan dit leiden tot verslechtering van de kwaliteit.

Voorkom dat een eventuele brand wordt aangewakkerd, gebruik geen apparatuur die brand kan veroorzaken, vóór de luchtuïtlaat.

Stel planten of ook huisdieren niet direct bloot aan de luchtstroming om letsel te voorkomen.

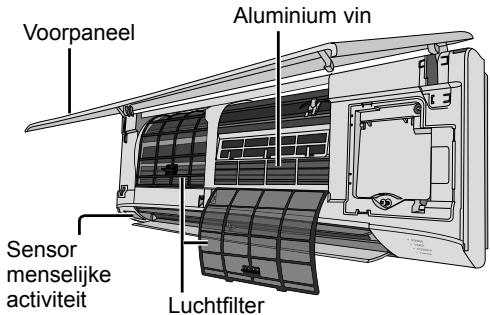

Raak de scherpe aluminiumvin niet aan; scherpe delen kunnen blessures veroorzaken.

Schakel de binnenunit niet in wanneer u de vloer in de was zet. Lucht het vertrek goed voordat u de unit inschakelt, wanneer u de vloer in de was hebt gezet.

Installeer de unit niet in ruimten waar een oliedamp of rook hangt om schade aan de unit te voorkomen.

Haal de unit niet uit elkaar om schoon te maken. Hierdoor voorkomt u letsel.

Stap niet op een bank die niet stevig staat. Zo voorkomt men letsel.

Zet geen vaas of object met water op de unit. Water kan de unit binnendringen en de kwaliteit van de isolatie verslechteren. Dit kan tot een elektrische schok leiden.

Zet niet in de stand KOELEN/DROGEN lange tijd een raam of deur open.

Voorkom lekkend water door te zorgen dat de aftapslang:

• Goed aangesloten is,
• Uit de buurt van dakgoten en containers loopt of,
• Niet ondergedompeld is in water.

Na een lange periode van gebruik of ook gebruik met brandbare apparatuur, moet u de ruimte goed luchten.

Controleer, wanneer u de apparatuur lange tijd hebt gebruikt, dat het installatierek nog in goede staat is, zodat u er zeker van kunt zijn dat de unit niet kan vallen.

Afstandsbediening

Gebruik geen oplaadbare (Ni-Cd) batterijen. Hierdoor kan de afstandsbediening beschadigd raken.

Om disfunctie of schade aan de afstandsbediening te voorkomen:

• Verwijder de batterijen indien het apparaat gedurende lange tijd niet zal worden gebruikt.
• Men moet nieuwe batterijen van hetzelfde type insteken en daarbij de vermelde polariteit volgen.

Stroom Toevoer

Trek de stekker niet via het snoer uit het stopcontact, om een elektrische schok te vermijden.

Om energiebesparing te optimaliseren

ECONAVI

De bedrijfsmodus kiezen

AUTO

- Voor uw gemak

VERWARMEN - Genieten van warme lucht

KOELEN

- Genieten van koude lucht

DROGEN

- Drogen van de omgeving

Maximaal comfort terwijl u slaapt

• Deze functie zorgt voor een comfortabele omgeving terwijl u slaapt. Het past tijdens de ingeschakelde tijd automatisch de temperatuur aan op het slaappatroon.
• Het controlelampje van de binnenunit dimt als deze functie ingeschakeld is. Dit gebeurt niet als de helderheid van het controlelampje al gedimd is.
• Deze functie is geïntegreerd met de inschakeltimer (0,5, 1, 2, 3, 4, 5, 6, 7, 8 of 9 uur).
• Kan met een enkele en een dubbele timer worden ingesteld. Als dit samen met de UIT-timer wordt gebruikt, krijgt de slaapfunctie prioriteit.
• Kan worden uitgeschakeld door de betreffende knop in te drukken tot 0.0h is bereikt.

Overschakelen tussen krachtig en rustig

(Display van de afstandsbediening)

MET KRACHT: Snel temperatuur bereiken

- Deze functie stopt automatisch na 20 minuten.

STIL: Genieten van een stille werking

- Deze bedrijfsfunctie reduceert het geruis van de luchtstroom.

Houd deze toets ongeveer 10 seconden ingedrukt, om de ingestelde temperatuur in °C of °F te tonen.

Indrukken om de standaardinstelling van de afstandsbediening te herstellen.

Deze toets wordt in normaal bedrijf niet gebruikt.

Ventilatiesnelheid selecteren

(Display van de afstandsbediening)

- Op AUTO wordt de snelheid van de binnenventilator automatisch aangepast, in overeenstemming met de bedrijfsmodus.

Knop Auto OFF/ON

Wordt gebruikt, wanneer u de afstandsbediening niet bij de hand hebt of bij storingen. Het frontpaneel omhoog brengen:

1. Druk een keer op de knop om het apparaat te gebruiken in de modus AUTO.
2. Druk op de knop en houd deze ingedrukt totdat u 1 pieptoon hoort, laat de knop dan los om de krachtige modus KOELEN te gebruiken.
3. Herhaal stap 2. Druk op de knop en houd deze ingedrukt totdat u 2 pieptonen hoort, laat de knop dan los om de krachtige modus VERWARMEN te gebruiken.
4. Nogmaals op de knop drukken om het apparaat uit te schakelen.

nanoe

Genieten van een frisser en schoner milieu

nanoe

- Deze functie hydrateert uw huid en haar, vermindert geurtjes en maakt allergische deeltjes, zoals pollen in de ruimte onschadelijk.

MILD DRY

Enkele

Om het vochtigheidsniveau te verbeteren

- Deze bedieningshandeling maakt de lucht minder droog en biedt u een comfortabele leefomgeving, alleen in de stand KOELEN. - Wanneer u de richting van de verticale luchtstroom instelt op AUTO, wordt gestopt bij een lagere stand zodat de koude lucht u niet raakt. U kunt echter de stand van de lamellen met de hand aanpassen.

- Functie niet van toepassing.

Meerdere

Richting Van De Luchtstroom Aanpassen

AIR SWING

(Display van de afstandsbediening)

• Hiermee houdt u de kamer geventileerd.
• In de stand KOELEN/DROGEN zwaaien de jaloezieën automatisch naar links/rechts en omhoog/omlaag als AUTO is ingesteld.
• In de modus VERWARMEN, als AUTO is ingesteld, is de horizontale luchtspleet op een vooraf bepaalde positie aangebracht. De verticale jaloezie draait naar links/rechts nadat de temperatuur stijgt.
• Verplaats de blazer niet met de hand.

Automatische herstartfunctie

• Als na een stroomstoring de stroom weer wordt hersteld, zal de unit na enige tijd automatisch herstarten met de vorige bedrijfstoestand en richting van de luchtstroom.
• Deze functie is niet van toepassing als de TIMER is ingesteld.

De timer instellen

Er zijn 2 stel AAN- en UIT-timers beschikbaar voor het in- of uitschakelen van de unit op verschillende vooraf ingestelde tijdstippen.

① Stel de timer in op ON of OFF

• Bij elke keer indrukken:

Voorbeeld: UIT om 22:00

② Stel de tijd in

③ Bevestig

• Druk als u de AAN- of UIT-timer wilt uitschakelen op ON of OFF en selecteer respectievelijk ②1 of ②2 en druk daarna op CANCEL.
• Als de timer is uitgeschakeld, handmatig of als gevolg van een stroomstoring, kunt u de timer herstellen door ON respectievelijk OFF te selecteren door op ②1 of ②2 te drukken en daarna op SET te drukken.
• De dichtstbijzijnde timerinstelling wordt weergegeven en wordt in volgorde ingeschakeld.
• Wanneer de ON-timer ingeschakeld is, start het apparaat eventueel (tot 35 minuten) vóór het eigenlijke geprogrammeerde tijdpunt, om op tijd de gewenste temperatuur te bereiken.
• De timer-functie baseert op de, op de afstandsbediening ingestelde, uurtijd en wordt, eenmaal geprogrammeerd, dagelijks herhaald. Zie de snelstartgids voor het instellen van de klok.

Opmerking

ECONAVI

POWERFUL/QUIET

nanoe

SLEEP

- Kan worden geactiveerd in alle standen en kan worden uitgeschakeld door de betreffende knop weer in te drukken.

ECONAVI

POWERFUL / QUIET

• Kunnen niet tegelijkertijd worden geselecteerd.
• Kan niet worden ingeschakeld tijdens LICHT DROGEN.

Bedieningsstand

AUTO: Tijdens de bedrijfsmodus knippert de POWER-indicator.

Enkele

- Het apparaat kiest elke 10 minuten een bedrijfsstand, afhankelijk van de temperatuurinstelling en de kamertemperatuur.

Meerdere

- Het apparaat kiest elke 3 uur een bedrijfsmodus, afhankelijk van de temperatuurinstelling, buitentemperatuur en de kamertemperatuur.

VERWARMEN: Het duurt even voordat de eenheid opwarmt. De POWER-indicator knippert tijdens dit proces.

KOELEN

: Gebruik de gordijnen om het zonlicht en de hitte buiten te houden en om tijdens het koelen het energieverbruik te verminderen.

DROGEN

: Het apparaat werkt bij lage ventilatorsnelheid om zo voor een aangename koeling te zorgen.

- Voor een systeem waarbij de HEAT-modus is vergrendeld, als een bedrijfsmodus anders dan HEAT is geselecteerd, stopt de binnenunit en gaat de POWER-indicator knipperen.

ECONAVI

ECONAVI

Het apparaat begint met initialiseren (ongeveer 1 minuut)

De bewegingssensor en de zonlichtsensor nemen activiteit waar.

Opmerking

AIR SWING

Als ZWENKEN LUCHT is geselecteerd, wordt de werking van ECONAVI uitgeschakeld.

Werking bewegingssensor

ECONAVI; Detecteert de aanwezigheid van mensen en activiteit. Het apparaat regelt de kamertemperatuur om energie te besparen.

ECONAVI en AUTO COMFORT

Nauwkeurigheidsregeling van de temperatuur tijdens lage activiteit om de energiebesparing te maximaliseren.

ECONAVI en AUTO COMFORT maakt gebruik van het feit dat de menselijke natuur zich de tijd neemt om te voelen dat de temperatuur stijgt bij een laag activiteitsniveau, de unit past de temperatuur aan om de energiebesparing te maximaliseren zonder in te boeten op comfort.

Werking zonlichtsensor

ECONAVI; Via het waarnemen van de intensiteit van het zonlicht wordt de temperatuur aangepast, om energie te besparen.

ECONAVI is geactiveerd, het apparaat behoudt de ingestelde temperatuur totdat een hoge intensiteit van het zonlicht gedetecteerd wordt. De zonlichtsensor detecteert de intensiteit van het zonlicht tijdens weersveranderingen of tijdens wisselingen van dag/nacht en de unit past de temperatuur aan.

- In een vertrek zonder venster of met een dik gordijn zal de zonlichtsensor de omstandigheden beoordelen als bewolkt/nachtelijk.

De sensor voor menselijke activiteit zal ook zoeken naar de ruimte van de hittebron en de beweging in een ruimte.

Opmerkingsgebied

• Op basis van de activiteit in het gebied past de richting van de horizontale luchtstroom zich aan op een vooraf ingestelde vaste stand of draait periodiek naar links/rechts.
• De prestaties van de bewegingssensor worden beïnvloed door de plaatsing van de binnen-unit, de bewegingssnelheid en het temperatuurbereik, enz.
• De sensor voor menselijke activiteit zal misschien:

- Per ongeluk een voorwerp waarnemen waarvan de warmtebron en beweging lijken op die van mensen, zoals huisdieren enz.

- Ten onrechte niet de warmte-uitstraling en beweging van iemand waarnemen als een persoon zich een bepaalde tijd niet beweegt.

- Plaats geen grote voorwerpen in de buurt van de sensor en zorg dat geen verwarming of bevochtiger binnen het detectiebereik van de sensor staat. Dit kan een slecht functionerende sensor tot gevolg hebben.

Gebruiksomstandigheden

Gebruik deze airconditioner binnen het volgende temperatuurbereik.

DBT: Droge bolttemperatuur / WBT: Natte bolttemperatuur

Single-split buitenunit

CU-E7SKE, CU-E9SKE, CU-E12SKE, CU-E15SKE, CU-E18SKE		Binnen		Buiten
		DBT	WBT	DBT	WBT
KOELEN	Max.	32	23	43	26
	Min.	16	11	-10	-
VERWARMEN	Max.	30	-	24	18
	Min.	16	-	-15	-16

°C (temperatuur)

Multi-split buitendeel

CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE, CU-2E18SBE, CU-3E23SBE		Binnen		Buiten
		DBT	WBT	DBT	WBT
KOELEN	Max.	32	23	46	26
	Min.	16	11	-10	-
VERWARMEN	Max.	30	-	24	18
	Min.	16	-	-15	-16

°C (temperatuur)

Voor optimale prestaties moet het apparaat regelmatig gereinigd worden. Een vuile unit kan storing veroorzaken. Vraag advies aan een officiële dealer.

• Schakel de voeding uit en trek de stekker uit het stopcontact, voordat u het apparaat reinigt.
• Raak niet de aluminium vin aan, het scherpe deel kan letsel veroorzaken.
• Gebruik geen benzeen, verdunner of schuurpoeder.
• Gebruik alleen zeep (ongeveer pH 7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water dat warmer is dan 40 °C.

Binnenunit

Veeg de unit zachtjes af met een zachte, droge doek.

Sensor menselijke activiteit

Niet op slaan, met geweld indrukken of inprikken met een scherp voorwerp. Hierdoor kan de sensor beschadigd worden of fout functioneren.

Voorpaneel

Was het voorzichtig af en droog het.

Verwijder het voorpaneel

② Trek naar voren en til hem op.

① Maak de haken aan weerszijden los.

Goed afsluiten

③ Sluiten.

Binnenunit

Luchtfilter

Eens per 2 weken

• Was/spoel de filters voorzichtig met water om schade aan het oppervlak van de filters te voorkomen. Vervang beschadigde filters.

Droog de filters goed in de schaduw, uit de buurt van vuur of direct zonlicht.

Luchtfilter verwijderen

In het apparaat plaatsen

Voor seizoensinspectie, nadat het apparaat lang niet in gebruik was

• Controleer de batterijen van de afstandsbediening.
• Controleer de inlaat- en uitlaatopeningen op obstructies.
• Gebruik de AUTO OFF/ON-knop om de modus KOELEN/VERWARMEN te selecteren. Na 15 minuten looptijd is het volgende temperatuurverschil tussen inlaat- en uitlaatlucht normaal:

KOELEN: ≥8 °C VERWARMEN: ≥14 °C

Bij langdurige inactiviteit

• Schakel de modus VERWARMEN gedurende 2 – 3 uur in. Dit is een manier om vocht dat is achtergebleven in de interne onderdelen grondig te verwijderen en schimmelgroei te voorkomen.
• Schakel de voeding uit en ontkoppel.
• Verwijder de batterijen uit de afstandsbediening.

De volgende symptomen duiden niet op een defect.

Symptoom	Oorzaak
Er komt damp uit de binnenunit.	• Condensatie door koelproces.
Tijdens werking klinkt er geluid van stromend water.	• Stromend koelmiddel in het apparaat.
De ruimte heeft een vreemde geur.	• Dit is mogelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of kleding.
De binnenventilator stopt af en toe wanneer de ventilatorsnelheid is ingesteld op automatisch.	• Zo verdrijft u de omgevingsgeur.
De lucht stroomt zelfs nog verder nadat het bedrijf reeds gestopt is.	• Extractie van de resterende warmte uit de binnenunit (hoogstens 30 seconden).
Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart.	• De vertraging dient ter bescherming van de compressor van de unit.
Er komt water/stoom uit de buitenunit.	• In de leidingen vindt condensatie of verdamping plaats.
TIMER-indicator is altijd aan.	• Nadat de timer is ingesteld, worden de instellingen dagelijks uitgevoerd.
POWER-indicator knippert in de stand VERWARMEN zonder toevoer van warme lucht (en jalouzie isgesloten).	• De unit staat in de ontdooistand (en AIR SWING (Luchzwenking) is ingesteld op AUTO).
De binnenventilator stopt af en toe tijdens verwarmen.	• Onbedoeld koelen voorkomen.
De POWER-indicator knippert voordat de unit wordt ingeschakeld.	• Dit is een initiele stap tijdens de voorbereiding voor werking wanneer de ON timer is ingeschakeld.
Krakend geluid tijdens bedrijf.	• Temperatuurveranderingen veroorzaken expansie of contractie van het apparaat.
Spetterend geluid tijdens de werking.	• Productie van de nanoe in de unit.
Stofverzameling op de muur.	• Omwille van de luchtcirculatie of de statische elektriciteit die wordt opgewekt door de airconditioner. Sommige soorten behangpapier verzamelen gemakkelijk stof (u wordt aanbevolen de zone rond de airconditioner regelmatig te reinigen).
Tijdens de COOL/DRY-modus, stopt de binnenunit en gaat de POWER-indicator knipperen.	• Het systeem is vergrendeld om alleen in de HEAT-modus te werken.
Verkleuring van kunststof onderdelen.	• Verkleuring is afhankelijk van het materiaaltype van de kunststof onderdelen en wordt versneld bij blootstelling aan warmte, zonlicht, UV-straling of omgevingsfactoren.

Controleer het volgende voordat u een onderhoudsmonteur belt.

Symptoom	Controleer
De stand VERWARMEN/KOELEN werkt niet goed.	Stel de temperatuur correct in.Sluit alle deuren en ramen.Maak de filters schoon of vervang ze.Verwijder elke obstructie bij de lucht in- en uitlaatopingen.
Luidruchtig tijdens werking.	Controleer of de unit is geinstalleerd op een helling.Sluit het voorpaneel correct.
Afstandsbediening werkt niet.(De display is gedimd of het transmissiesignaal is zwak.)	Plaats de batterijen correct.Vervang zwakke batterijen.
Het apparaat werkt niet.	Controleer of de stroomonderbreker ontkoppeld is.Controleer of de timers zijn ingesteld.
Het apparaat ontvangt geen signaal van de afstandsbediening.	Controller, of de ontvanger niet geblokkeerd wordt.Het een en ander fluorescerend licht kan eventueel de signaalzender storen. Vraag advies aan een officiële dealer.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT EN TREK DE STEKKER UIT HET STOPCONTACT en raadpleeg een bevoegde handelaar, onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.
• Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen.
• Er lekt water uit de binnenunit.
• De zekering springt regelmatig uit.
• De stroomdraad wordt onnatuurlijk warm.

- De schakelaars of knoppen werken niet zoals het hoort.

De unit stopt en de TIMER-indicator knippert.

Laat de foutcode verschijnen met behulp van de afstandsbediening.

- Bij bepaalde fouten kunt u de unit opnieuw opstarten met beperkte functies, er klinken dan 4 piepgeluiden bij het opstarten.

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt verwijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijensymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.

De airconditioner bevat een biocide.

Geïoniseerde lucht die door een unit in de airconditioner is geproduceerd, deactiveert bacteriën en virussen in de lucht en op oppervlakten, en belemmert de aangroei van schimmels op oppervlakten. Actieve stoffen: hydroxylradicalen, gemaakt uit de omgevingslucht

Panasonic Corporation

Website: http://www.panasonic.com
