CS-E12SKEW - Klimaanlage PANASONIC - Kostenlose Bedienungsanleitung

Marke	PANASONIC
Modell	CS-E12SKEW
Typ	Split-Klimaanlage für Wandmontage
Kühlleistung	12 000 BTU/h (ca. 3,5 kW)
Heizleistung	12 000 BTU/h (ca. 3,5 kW)
Inverter-Technologie	Ja, Kompressor mit variabler Drehzahl
ECONAVI-Technologie	Sensoren für menschliche Aktivität und Sonnenlicht zur Energieeinsparung
nanoe-Technologie	Ionenerzeugung zur Luftreinigung und Befeuchtung
Betriebsmodi	AUTO, HEIZEN, KÜHLEN, ENTFEUCHTUNG, MILD DRY, SLEEP
Sonderfunktionen	POWERFUL, QUIET, AIR SWING (vertikale und horizontale Schwenkung), automatischer Neustart nach Stromausfall
Fernbedienung	Kabellos, Reichweite 8 m
Batterien der Fernbedienung	2 AAA- oder R03-Batterien, Lebensdauer ca. 1 Jahr
Betriebstemperaturbereich	Kühlung: 16 bis 32 °C innen, -10 bis 46 °C außen; Heizung: 16 bis 30 °C innen, -15 bis 24 °C außen
Stromversorgung	220-240 V ~ 50 Hz (einphasig)

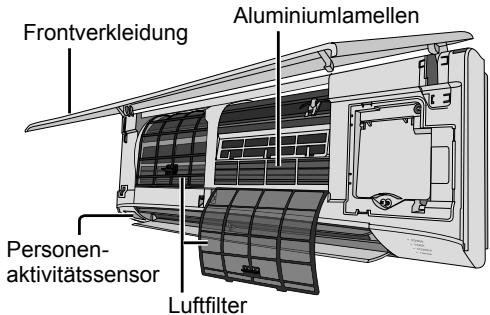

Luftfilter	Waschbarer Filter, Reinigung alle 2 Wochen
Wartung	Reinigen Sie die Frontblende mit einem weichen, trockenen Tuch, kein Wasser über 40 °C verwenden
Sicherheit	Aluminiumlamellen nicht berühren, nicht Wasser aussetzen, vor Reinigung Stromversorgung trennen
Ersatzteile erhältlich	Fernbedienung, Batterien, Luftfilter, Fernbedienungshalterung
Garantie	Wenden Sie sich an den autorisierten Händler

Häufig gestellte Fragen - CS-E12SKEW PANASONIC

Wie benutze ich die Fernbedienung?

Die Fernbedienung ermöglicht die Auswahl des Modus (AUTO, HEIZEN, KÜHLEN, ENTFEUCHTUNG), die Einstellung der Temperatur (16-30 °C), der Ventilatorgeschwindigkeit und die Aktivierung von Funktionen wie ECONAVI oder nanoe. Richten Sie sie auf den Empfänger des Innengeräts innerhalb von 8 m.

Wie stelle ich die Uhr der Fernbedienung ein?

Drücken Sie die Taste CLOCK, verwenden Sie dann die Pfeile zur Zeiteinstellung und bestätigen Sie mit SET.

Wie oft sollen die Luftfilter gereinigt werden?

Die Filter sollten alle 2 Wochen gereinigt werden. Entfernen Sie sie, waschen Sie sie mit klarem Wasser (nicht über 40 °C), trocknen Sie sie im Schatten und setzen Sie sie wieder ein.

Was tun, wenn das Gerät nicht gut kühlt?

Überprüfen Sie, ob die Temperatur richtig eingestellt ist, Türen und Fenster geschlossen sind, die Filter sauber sind und die Luftein- und -auslässe nicht blockiert sind.

Was bedeutet die leuchtende TIMER-Anzeige?

Die TIMER-Anzeige zeigt an, dass ein Ein- oder Aus-Timer programmiert ist. Der Timer wiederholt sich täglich. Zum Abbrechen drücken Sie ON oder OFF, bis Ⓧ1 oder Ⓧ2 erscheint, dann CANCEL.

Wie aktiviere ich den ECONAVI-Modus?

Drücken Sie die Taste ECONAVI auf der Fernbedienung. Die ECONAVI-Anzeige leuchtet auf. Dieser Modus passt die Temperatur automatisch an die menschliche Aktivität und das Sonnenlicht an, um Energie zu sparen.

Wie verwende ich den SLEEP-Modus?

Drücken Sie die Taste SLEEP, um diesen Modus zu aktivieren. Er passt die Temperatur während des Schlafs schrittweise an für optimalen Komfort. Die Dauer kann von 0,5 bis 9 Stunden eingestellt werden. Die Anzeige des Geräts wird gedimmt.

Was tun bei Stromausfall?

Das Gerät startet nach der Wiederherstellung der Stromversorgung automatisch mit den vorherigen Einstellungen neu (außer wenn ein Timer aktiv ist). Die Funktion des automatischen Neustarts ist integriert.

Wie wechsle ich die Batterien der Fernbedienung?

Entfernen Sie die Abdeckung auf der Rückseite der Fernbedienung, legen Sie zwei AAA- oder R03-Batterien unter Beachtung der Polarität (+/-) ein, schließen Sie dann die Abdeckung. Die Batterien halten etwa 1 Jahr.

Wie erhalte ich den Fehlercode?

Wenn die TIMER-Anzeige blinkt, halten Sie die SET-Taste 5 Sekunden lang gedrückt. Drücken Sie dann SET CHECK, bis ein Piepton ertönt. Der Fehlercode wird angezeigt. Notieren Sie ihn und wenden Sie sich an einen autorisierten Händler.

BEDIENUNGSANLEITUNG CS-E12SKEW PANASONIC

Wir danken Ihnen für den Kauf Ihres Panasonic-Klimageräts.

Die Montageanleitung liegt dem Gerät bei.

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie als künftige Referenz auf.

Optimaler Komfort, saubere Luft und hohe Energieersparnis

ECONAVI + INVERTER Die perfekte Energiespartechnologie

ECONAVI erkennt unnötigen Energieverbrauch und passt die Kühl-/Heizleistung dann je nach Raumbedingungen und Aktivitätsgrad an. Anschließend nutzt der INVERTER die ECONAVI-Sensordaten und variiert entsprechend die Kompressordrehzahl. Dies hilft bei der Optimierung des Kühl-/Heizbetriebs und reduziert eine übermäßige Kühl-/Heizleistung.

Näheres siehe unter „Funktionsdetails...“.

nanoe Für eine frische und saubere Umgebung

nanoe erzeugt mithilfe der im Zimmer befindlichen Luft negative Ionen, um eine gesunde Luft zu gewährleisten.

Außerdem sorgt er für eine feuchtigkeitsspendende Wirkung auf Haut und Haare, reduziert schlechten Geruch im Zimmer und schränkt die Vermehrung von Schimmel und Bakterien ein.

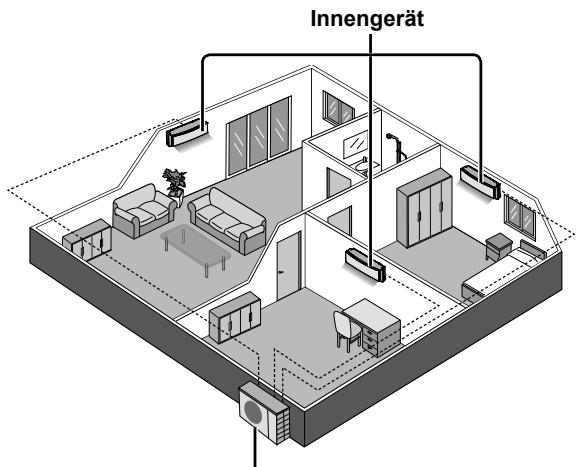

Multi-Split-Klimasystem

Bei Multi-Split-Klimasystemen werden mehrere Innengeräte an ein einziges Außengerät angeschlossen, so dass diese Systeme sehr platzsparend sind.

- Näheres zu den Features dieses Produkts siehe im Produktkatalog.

Innengerät

• Die Innengeräte können einzeln oder zusammen verwendet werden. Die Wahl der Betriebsart richtet sich nach dem Gerät, das als erstes eingeschaltet wird. - Heiz- und Kühlbetrieb können nicht gleichzeitig von verschiedenen Klimageräten genutzt werden. • Die POWER-Symbol blinkt, um anzuzeigen, dass das Innengerät sich im Standby-Betrieb befindet, bis eine andere Betriebsart verwendet wird. - Bei einem System, in dem der Heizbetrieb gesperrt wurde und eine andere Betriebsart als der Heizbetrieb (HEAT) ausgewählt ist, stoppt das Innengerät und das POWER-Symbol blinkt.

Außengerät

Einlegen der Batterien

① Deckel der Fernbedienung nach unten wegziehen ② Batterien einlegen (AAA oder R03) (Betriebsdauer etwa ein Jahr) ③ Batteriefach schließen

① CLOCK drücken ② Gewünschte Uhrzeit einstellen ③ Bestätigen

Grundlegender Betrieb

① Gewünschte Betriebsart auswählen

② Gerät ein- bzw. ausschalten

- Achten Sie darauf, dass auf der Anzeige OFF erscheinen muss, bevor Sie das Gerät einschalten können.

③ Gewünschte Temperatur einstellen

• Einstellbereich: 16 °C bis 30 °C. - Ein Betreiben des Geräts im empfohlenen Temperaturbereich kann helfen, Strom zu sparen. HEIZEN : 20 °C bis 24 °C. KÜHLEN: 26 °C bis 28 °C. ENTFEUCHTEN: 1 °C bis 2 °C niedriger als die Raumtemperatur.

• Um die Helligkeit der Symbole in der Anzeigenleiste zu verringern bzw. wiederherzustellen, ist die Taste 5 Sekunden lang zu drücken.

• Die Reichweite der Fernbedienung zum Empfänger beträgt maximal 8 m.

Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden.

Inhalt

Sicherheitshinweise....34-35

Bedienung 36-37

Funktionsdetails... 38-39

Reinigungsanweisungen ..... 40

Störungssuche......41

Informationen......65

Zubehör

• Fernbedienung • 2 Batterien des Typs AAA bzw. R03
• Fernbedienungshalter • 2 Schrauben für Fernbedienungshalter

Um Personen- oder Geräteschäden zu vermeiden, sind die nachfolgend aufgeführten Sicherheitshinweise zu beachten: Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt: Dieses Gerät ist nicht für die Verwendung durch die allgemeine Öffentlichkeit gedacht.

VORSICHT

Die Nichtbeachtung dieses Hinweises kann zu schweren Verletzungen oder gar zum Tod führen.

ACHTUNG

Die Nichtbeachtung dieses Hinweises kann zu Verletzungen oder zu Beschädigungen führen.

Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf.

Diese Symbole weisen darauf hin, dass bestimmte Tätigkeiten durchgeführt werden MÜSSEN.

VORSICHT

Innen- und Außengerät

Dieses Gerät kann von Kindern ab 8 Jahren sowie Personen verwendet werden, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Gerät haben, wenn sie zuerst auf sichere Weise instruiert wurden oder während der Gerätebedienung beaufsichtigt werden und die damit verbundenen Gefahren verstanden haben. Kinder sollten nicht mit dem Gerät spielen. Reinigung und Benutzerwartung sollten nur von Kindern durchgeführt werden, wenn diese dabei beaufsichtigt werden.

Bitte wenden Sie sich an einen Fachhändler oder Kundendienst, um die Einbauteile reinigen zu lassen, und wenn das Gerät repariert, montiert, ausgebaut oder neu installiert werden soll. Eine unsachgemäße Installation und Handhabung kann elektrische Schläge oder Brände verursachen oder dazu führen, dass Wasser aus dem Gerät tropft.

Zur Verwendung des korrekten Kältemittels wenden Sie sich an Ihren Fachhändler bzw. Kundendienst. Durch den Einsatz eines anderen als des angegebenen Kältemittels kann das Produkt beschädigt werden oder gar Verletzungen hervorrufen.

Das Gerät darf nicht in einer potenziell explosiven oder entflammbaren Atmosphäre verwendet werden, da ansonsten Brandgefahr besteht.

Fassen Sie nicht in das Innen- oder Außengerät und stecken Sie auch keine Gegenstände hinein, drehende Teile könnten sonst zu Verletzungen führen.

Fassen Sie bei Gewittern nicht das Außengerät an, da die Gefahr von Stromschlägen besteht.

Halten Sie sich nicht zu lange im kalten Luftstrom auf.

Stellen oder setzen Sie sich nicht auf das Außengerät, Sie könnten herunterfallen und sich verletzen.

Fernbedienung

Kinder sollten Sie nicht mit der Fernbedienung spielen lassen, da sonst die Gefahr besteht, dass sie Batterien verschlucken könnten.

Stromversorgung

Verwenden Sie keine modifizierten oder miteinander verbundenen oder nicht spezifizierten Netzkabel und auch keine Verlängerungskabel, um Überhitzung und Brandgefahr zu vermeiden.

Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschläge zu vermeiden:

• Schließen Sie keine anderen elektrischen Geräte zusammen mit dem Klimagerät an.
• Das Klimagerät darf nicht mit nassen oder feuchten Händen bedient werden. • Das Netzkabel darf nicht geknickt werden.
• Das Klimagerät darf nicht durch Einstecken oder Herausziehen des eventuell vorhandenen Steckers ein- bzw. ausgeschaltet werden.

Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um eine Gefährdung für Personen zu vermeiden.

Es wird dringend empfohlen, das Klimagerät zusätzlich mit einem FI-Schutzschalter zu versehen, um Stromschläge oder Brände zu vermeiden.

Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschläge zu vermeiden:

• Stecken Sie den eventuell vorhandenen Netzstecker richtig in die Steckdose. • Staub auf dem eventuell vorhandenen Stecker sollte regelmäßig mit einem trockenen Tuch weggewischt werden.

Im Fall einer Funktionsstörung oder einer

Fehlfunktion ist das Produkt auszuschalten und der Netzstecker zu ziehen bzw. der Sicherungsautomat zu öffnen (Gefahr von Rauchbildung, Feuer oder elektrischen Schlägen).

Beispiele für Funktionsstörungen bzw.

Fehlfunktionen

• Der Fehlerstrom-Schutzschalter löst häufig aus.
• Es riecht verbrannt.
• Ungewöhnliche Geräusche oder Vibrationen.

- Wasser tropft aus dem Innengerät.

- Das Netzkabel bzw. der Netzstecker wird ungewöhnlich warm.

• Die Ventilatordrehzahl wird nicht geregelt.

- Das Gerät bleibt sofort stehen, wenn es eingeschaltet wird.

- Der Ventilator bleibt nicht stehen, wenn das Gerät abgeschaltet wird.

Wenden Sie sich für Wartungs- und Reparaturarbeiten umgehend an Ihren Fachhändler.

Dieses Gerät muss geerdet sein, um Stromschläge oder Brände zu vermeiden.

Um Stromschläge zu vermeiden, schalten Sie das Gerät aus und unterbrechen Sie die Stromversorgung,

• das Gerät gereinigt oder gewartet werden soll,
• wenn das Gerät längere Zeit außer Betrieb genommen werden soll, oder
• wenn starke Gewitter herrschen.

ACHTUNG

Innen- und Außengerät

Um Beschädigungen oder eine Korrosion des Geräts zu vermeiden, reinigen Sie das Innengerät nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver.

Verwenden Sie das Gerät nicht zum Kühlen von Präzisionsgeräten, Nahrung, Tieren, Pflanzen, Kunstwerken oder ähnlichen Objekten, da diese sonst in Mitleidenschaft gezogen werden könnten.

Um eine Ausbreitung von Feuer zu vermeiden, dürfen keine Verbrennungsgeräte in den Luftstrom des Geräts gestellt werden.

Um Unterkühlungen zu vermeiden, sollten Haustiere oder Pflanzen nicht direkt dem Luftstrom ausgesetzt werden.

Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen.

Das Klimagerät darf nicht eingeschaltet sein, wenn der Fußboden gewachst wird. Belüften Sie den Raum nach dem Wachsen sorgfältig, bevor Sie das Gerät einschalten.

Um Beschädigungen des Geräts zu vermeiden, sollte es nicht in fett- und rauchhaltigen Bereichen montiert werden.

Um Verletzungen zu vermeiden, darf das Gerät nicht zu Reinigungszwecken auseinandergebaut werden.

Steigen Sie nicht auf eine instabile Unterlage, wenn Sie das Gerät reinigen, sonst besteht Verletzungsgefahr.

Stellen Sie keine Vase oder andere Wassergefäße auf das Gerät. Ansonsten könnte Wasser in das Gerät gelangen und die Isolierung beeinträchtigen, was zu Stromschlägen führen könnte.

Im Kühl- und im Entfeuchtungsbetrieb sollte vermieden werden, Fenster bzw. Türen längere Zeit offen zu halten.

Um ein Austreten von Wasser zu verhindern, ist darauf zu achten, dass die Kondensatleitung

• fachgerecht angeschlossen wird,
• nicht direkt in einen Abfluss geführt wird, bei dem Rückstaugefahr besteht,
• nicht in einen mit Wasser gefüllten Behälter geführt wird.

Nach einer längeren Nutzung von Kaminen oder ähnlichem sollte der Raum regelmäßig gelüftet werden.

Nach einer langen Nutzungsdauer ist zu kontrollieren, ob die Montagehalterung noch einwandfrei ist, damit das Gerät nicht herunterfällt.

Fernbedienung

Es sollten keine wiederaufladbaren Ni-Cd-Akkus verwendet werden. Diese könnten die Fernbedienung beschädigen.

Beachten Sie Folgendes, um Fehlfunktionen oder eine Beschädigung der Fernbedienung zu vermeiden:

• Nehmen Sie die Batterien aus dem Batteriefach, wenn die Fernbedienung längere Zeit nicht benutzt wird.
• Es sind stets neue Batterien gleichen Typs einzulegen, wobei die Polarität zu beachten ist.

Stromversorgung

Um Stromschläge zu vermeiden, ziehen Sie den eventuell vorhandenen Stecker nicht am Netzkabel heraus.

Optimierte Energieersparnis

ECONAVI

MODE

Einstellen der Betriebsart

AUTOMATIK

- Für einen hohen Komfort

HEIZEN

- Für ein warmes Raumklima

KÜHLEN

- Für ein kühles Raumklima

ENTFEUCHTEN

- Zum Entfeuchten der Raumluft

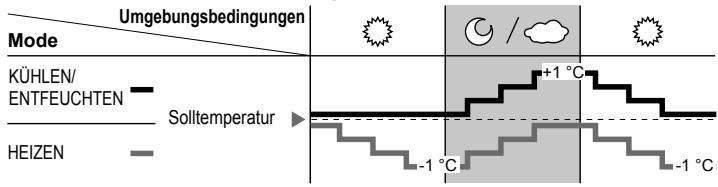

Um den Komfort während des Schlafens zu maximieren

• Diese Betriebsart bietet Ihnen eine angenehme Umgebung beim Schlafen. Sie passt automatisch die Schlafmuster-Temperatur während des Aktivierungszeitraums an.
• Durch Aktivieren dieser Betriebsart wird die Innengerät-Anzeige dunkler. Dies gilt nicht, wenn die Anzeigehelligkeit gedimmt wurde.
• Dieser Vorgang ist im Aktivierungszeitgeber (0,5, 1, 2, 3, 4, 5, 6, 7, 8 oder 9 Stunden) eingearbeitet.
• Kann zusammen mit einem Timer und zwei Timern eingestellt werden. Bei Verwendung im Verbund mit dem AUS Timer hat der Schlafbetrieb Priorität.
• Kann durch Drücken der jeweiligen Taste bis es 0.0h erreicht, wieder beendet werden.

Umschalten zwischen QUIET (Flüsterbetrieb) und POWERFUL (Turbobetrieb)

(Anzeige auf dem Display)

POWERFUL: Turbobetrieb

- Diese Betriebsart endet automatisch nach 20 Stunden.

QUIET: Flüsterbetrieb

- In dieser Betriebsart wird der Schallpegel verringert.

Um zur

Temperatureinstellung zwischen °C order °F zu wechseln, ist diese Taste ca. 10 Sekunden lang zu drücken.

Drücken Sie diese Taste, um die Fernbedienung zurückzusetzen.

Diese Taste wird im Normalbetrieb nicht benötigt.

Einstellen der ventilatordrehzahl

(Anzeige auf dem Display)

- In der Stellung AUTO wird die Drehzahl des Innengeräteventilators automatisch an die jeweilige Betriebsart angepasst.

Taste AUTO OFF/ON

Bedienung, wenn die Fernbedienung ausgefallen oder unauffindbar ist. Klappen Sie zunächst die Frontabdeckung hoch und verfahren Sie dann wie folgt:

1. Drücken Sie die Taste einmal, um den Automatikbetrieb zu nutzen.
2. Drücken Sie die Taste solange, bis 1 Piepton ertönt, und lassen Sie sie los. Das Gerät befindet sich jetzt im Zwangskühlbetrieb.
3. Wiederholen Sie Schritt 2. Drücken Sie die Taste solange, bis 2 Pieptone ertönen, und lassen Sie sie los. Das Gerät befindet sich jetzt im Zwangsheizbetrieb.
4. Drücken Sie die Taste erneut, um das Gerät auszuschalten.

nanoe

Genießen einer frischen und sauberen Umgebung

nanoe

- Diese Betriebsart dient zum Befeuchten von Haut und Haar, sie reduziert Gerüche und macht allergische Partikel wie Blütenstaub im Zimmer unwirksam.

MILD DRY

Single

Verbessern des Feuchtegehalts der Luft

• Diese Betriebsart reduziert im Kühlbetrieb die Trockenheit der Luft und schafft somit ein behaglicheres Klima.
• Wenn die vertikale Luftschwenkautomatik eingestellt ist, bleibt die Lamelle in der untersten Stellung stehen, um einen kalten Luftzug zu vermeiden. Die Lamellenstellung kann jedoch auch an der Fernbedienung manuell eingestellt werden.
• Funktion nicht verwendbar.

Multi

AIR SWING

Ausrichten des Luftstroms

(Anzeige auf dem Display)

• Durch die richtige Lamellenposition wird die Luft gleichmäßig im Raum verteilt.
• In der Einstellung AUTO schwingt die Lamelle in den Betriebsarten Kühlen bzw. Entfeuchten automatisch nach rechts und links.
• Wenn im Heizbetrieb die Einstellung AUTO gewählt wurde, wird die horizontale Luftlenklamelle in einer bestimmten Stellung fixiert. Die vertikalen Lamellen schwenken bei einem Temperaturanstieg automatisch horizontal hin und her. • Die Luftlenklamelle darf nicht von Hand verstellt werden.

Automatische Neustartsteuerung

• Wenn der Strom nach einem Stromausfall wieder fließt, wird der Betrieb nach einer gewissen Zeit im vorherigen Betriebsmodus und mit der gleichen Luftstromrichtung automatisch neu gestartet.
• Diese Steuerung ist nicht anwendbar, wenn der TIMER gestellt wurde.

Einstellen des Timers

Um das Gerät zu bestimmten Zeiten ein- bzw. auszuschalten, stehen jeweils 2 Ein- und Ausschalt-Timer zur Verfügung.

Wählen Sie den Einschalt- bzw. den Ausschalt-Timer aus.

- Mit jedem Tastendruck:

Beispiel:

AUS um 22:00

AUS

Stellen Sie die gewünschte Uhrzeit ein.

Bestätigen.

^

↓

SET

• Um den Ein- bzw. Ausschalt-Timer zu löschen, drücken Sie die Taste ON bzw. OFF, um ⏻1 bzw. ⏻2 auszuwählen, dann die Taste CANCEL.
• Nach einem Stromausfall oder dem Deaktivieren der Timerfunktion kann die vorherige Einstellung wiederhergestellt werden. Hierzu ist zunächst die Taste ON bzw. OFF zum Auswählen von ⏻1 bzw. ⏻2 zu drücken, dann die Taste SET. • Die nachfolgende Timer-Einstellung wird angezeigt und zur angegebenen Zeit aktiviert.
• Wenn der Einschalt-Timer gestellt ist, kann das Gerät bis zu 35 Minuten vor der eingestellten Uhrzeit anlaufen, damit die gewünschte Raumtemperatur zu diesem Zeitpunkt erreicht ist.
• Die Timerfunktion richtet sich nach der in der Fernbedienung eingestellten Uhrzeit und wird täglich ausgeführt. Zum Einstellen der Uhrzeit siehe die Kurzanleitung.

Hinweis

ECONAVI

POWERFUL/QUIET

nanoe

SLEEP

- Diese Funktionen können in allen Betriebsarten verwendet und durch erneutes Drücken der jeweiligen Taste wieder beendet werden.

ECONAVI

POWERFUL/QUIET

• Diese Funktionen können nicht gleichzeitig verwendet werden.
• Kann während der SCHONENDEN ENTFÉUCHTUNG nicht aktiviert werden.

Betriebsart

AUTOMATIK: Während die Betriebsart bestimmt wird, blinkt das POWER-Symbol.

Single

- Das Gerät wählt die Betriebsart alle 10 Minuten in Abhängigkeit von der eingestellten Temperatur und der Raumlufttemperatur.

Multi

- Das Gerät wählt die Betriebsart alle 3 Stunden in Abhängigkeit von der eingestellten Temperatur, der Außen- und der Raumlufttemperatur.

HEIZEN: Es dauert etwas, bis das Gerät aufgeheizt ist. Während dieser Zeit blinkt das POWER-Symbol.

KÜHLEN: Um den Stromverbrauch im Kühlbetrieb zu verringern, schließen Sie die Vorhänge, damit kein direktes Sonnenlicht bzw. keine Wärme in den Raum gelangt.

ENTFEUCHTEN: Das Innengerät läuft mit niedriger Ventilatordrehzahl, um sanft zu kühlen.

- Bei einem System, in dem der Heizbetrieb gesperrt wurde und eine andere Betriebsart als der Heizbetrieb (HEAT) ausgewählt ist, stoppt das Innengerät und das POWER-Symbol blinkt.

ECONAVI

ECONAVI

Das Gerät benötigt beim Einschalten einer dieser Funktionen etwa eine Minute Vorlauf.

Der Personen-Aktivitätssensor und der Sonnenlichtsensor beginnen mit der Erfassung.

Hinweis

AIR SWING

Wird eine manuelle Lamellenstellung ausgewählt, erfolgt eine Deaktivierung des ECONAVI-Betriebs.

Funktionsweise des Personen-Aktivitätssensors

ECONAVI: Anpassung der Raumtemperatur für eine erhöhte Energieersparnis durch Erfassung der Intensität der Sonneneinstrahlung.

ECONAVI

Präzise Temperaturregelung bei geringer Aktivität für eine maximale Energieersparnis.

ECONAVI nutzt die Tatsache, dass der Mensch bei geringer Aktivität einen Temperaturanstieg nur verzögert wahrnimmt. Das Gerät passt die Temperatur an, um möglichst viel Energie zu sparen, ohne an Komfort einzubüßen.

Funktionsweise des Sonnenlichtsensors

ECONAVI: Anpassung der Raumtemperatur für eine erhöhte Energieersparnis durch Erfassung der Intensität der Sonneneinstrahlung.

ECONAVI wird aktiviert, und das Gerät behält die Solltemperatur bei, bis sich die Intensität der Sonneneinstrahlung ändert. Der Sonnenlichtsensor erfasst die Intensität der Sonneneinstrahlung während Wetter- und Tag/Nacht-Wechseln und passt die Temperatur entsprechend an.

- In fensterlosen Räumen bzw. in Räumen mit dicken Vorhängen geht der Sonnenlichtsensor von starker Bewölkung bzw. Dunkelheit aus.

Der Personen-Aktivitätssensor erfasst bereits die Wärmequelle und deren Bewegung.

Erfassungsbereich

• Das Gerät stellt die senkrechten Lamellen automatisch in eine feste Position oder lässt sie automatisch hin- und herschwenken.
• Die Leistung des Aktivitätssensors wird durch die Position des Innengeräts, die Bewegungsgeschwindigkeit, den Temperaturbereich usw. beeinflusst.
• Der Personen-Aktivitätssensor kann:
• Objekte, die sich wie Menschen bewegen und eine entsprechende Temperatur aufweisen, wie z. B. Haustiere, fälschlicherweise als Menschen erkennen.
• Personen, die sich eine gewisse Zeit nicht bewegen, fälschlicherweise als Objekte erkennen.
• Legen Sie keine größeren Gegenstände in der Nähe des Sensors ab, und stellen Sie keine Heizgeräte oder Befeuchter im Erfassungsbereich des Sensors auf, da dies zu Fehlfunktionen des Sensors führen kann.

Betriebsbereiche

Verwenden Sie dieses Klimagerät in den folgenden Temperaturbereichen.

TK: Trockenkugeltemperatur/FK: Feuchtkugeltemperatur

Single-Split-Außengerät

CU-E7SKE, CU-E9SKE, CU-E12SKE, CU-E15SKE, CU-E18SKE		Innen		Außen
		TK	FK	TK	FK
KÜHLEN	Max.	32	23	43	26
	Min.	16	11	-10	-
HEIZEN	Max.	30	-	24	18
	Min.	16	-	-15	-16

°C (Temperatur)

Multi-Split-Außengerät

CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE, CU-2E18SBE, CU-3E23SBE		Innen		Außen
		TK	FK	TK	FK
KÜHLEN	Max.	32	23	46	26
	Min.	16	11	-10	-
HEIZEN	Max.	30	-	24	18
	Min.	16	-	-15	-16

°C (Temperatur)

Um eine optimale Leistung des Geräts zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden. Eine schmutzige Einheit kann Fehlfunktionen verursachen. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

• Unterbrechen Sie die Stromversorgung, bevor Sie das Gerät reinigen.
• Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen.
• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.
• Verwenden Sie nur Seife oder neutrale Haushaltsreiniger (pH-Wert ca. 7).
• Verwenden Sie kein Wasser, das über 40 °C warm ist.

Innengerät

Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab.

Personen-Aktivitätssensor

Der Sensor sollte nicht mit harten, spitzen Gegenständen in Berührung kommen, da er dadurch beschädigt werden und Fehlfunktionen verursachen könnte.

Frontverkleidung

Waschen Sie sie vorsichtig ab und trocknen Sie sie.

Entfernen der Frontabdeckung

② Ziehen Sie es heraus und heben Sie es an.

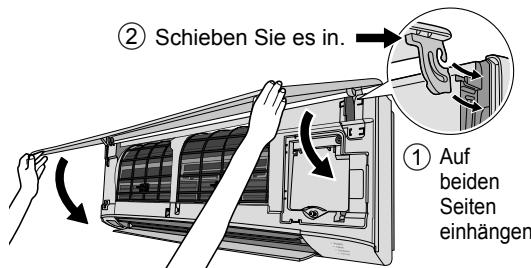

Anbringen der Frontabdeckung

③ Nach unten klappen. ④ Drücken Sie beide Enden und die Mitte der Vorderseite.

Innengerät

Luftfilter

Einmal alle 2 Wochen

• Gehen Sie beim Waschen und Ausspülen der Luftfilter vorsichtig vor, damit die Filteroberfläche nicht beschädigt wird.
• Beschädigte Filter sind zu ersetzen.

- Lassen Sie den Luftfilter im Schatten trocknen, nie in direktem Sonnenlicht oder an einem Feuer.

Entfernen des Luftfilters

Einsetzen des Luftfilters

Kontrollen nach einer längeren

Betriebsunterbrechung

• Überprüfen Sie, ob die Batterien der Fernbedienung ersetzt werden müssen.
• Stellen Sie sicher, dass die Luftein- und -austritte frei sind.
• Schalten Sie das Gerät mit der Auto OFF/ON-Taste in den Kühl- bzw. Heizbetrieb. Nach einem 15-minütigen Betrieb sollte die Temperaturdifferenz zwischen Lufteintritt und Luftaustritt folgende Werte aufweisen:

KÜHLEN: ≥8 °C HEIZEN: ≥14 °C

Längere Betriebsunterbrechung

• Schalten Sie für 2 bis 3 Stunden den Heizbetrieb ein, um im Gerät verbliebene Feuchtigkeit restlos zu entfernen und Schimmelbildung zu verhindern.
• Schalten Sie das Gerät ab und unterbrechen Sie die Stromversorgung.
• Entfernen Sie die Batterien aus der Fernbedienung.

Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

Symptom	Mögliche Ursache
Aus dem Innengerät tritt Nebel aus.	• Durch die Abkühlung der Raumluft kondensiert Feuchtigkeit.
Während des Betriebs ist das Geräusch fließenden Wassers zu hören.	• Durch das Gerät strömt Kältemittel.
Im Raum herrscht ein eigenartiger Geruch.	• Dieser Geruch kann von Feuchtigkeit stammen, die von Wänden, Teppichen, Möbeln oder Kleidungsstücken an die Raumluft abgegeben wird.
Der Innengeräteventilator bleibt in der Ventilatorautomatik gelegentlich stehen.	• Dies dient dazu, Gerüche zu entfernen.
Es strömt trotz Ausschaltens des Geräts weiter Luft aus.	• Aus dem Innengerät wird Restwärme abgeführt (max. 30 Sekunden lang).
Nach dem Neustart verzögert sich der Betrieb um einige Minuten.	• Hierbei handelt es sich um einen Schutzmechanismus des Geräts.
Aus dem Außengerät tritt Wasser oder Dampf aus.	• Auf den Rohren kann Wasser kondensieren oder verdunsten.
Das TIMER-Symbol leuchtet immer.	• Die Timer-Funktion wird täglich ausgeführt.
Das POWER-Symbol am Innengerät blinkt im Heizbetrieb, die Lamelle ist geschlossen, und es wird keine warme Luft ausgeblasen.	• Das Gerät befindet sich im Abtaubetrieb (der Lamellenbetrieb steht auf AUTO).
Der Innengeräteventilator bleibt im Heizbetrieb gelegentlich stehen.	• Hierdurch wird verhindert, dass kalte Luft austritt.
Das POWER-Symbol blinkt, bevor das Gerät eingeschaltet wird.	• Während dieser Zeit bereitet sich das Gerät für den Betrieb mit programmiertem Einschalttimer vor.
Knackgeräusche während des Betriebs.	• Dehnung bzw. Kontraktion von Geräteteilen aufgrund von Temperaturänderungen.
Plätschernde Geräusche während des Betriebs.	• Nanoe wird auf dem Gerät erzeugt.
Staubansammlung an der Wand.	• Durch Luftzirkulation oder vom Klimagerät erzeugte statische Elektrizität. Manche Tapetenarten können die Ansammlung von Staub begünstigen (häufige Reinigung des Bereichs rund um das Klimagerät empfohlen).
Im Kühl- bzw. Entfeuchtungsbetrieb stoppt das Innengerät, und das POWER-Symbol blinkt.	• Das System wurde gesperrt, damit es nur im Heizbetrieb läuft.
Verfärbung einiger Plastikteile.	• Die Verfärbung ist von den in Kunststoffteilen verwendeten Materialtypen abhängig und wird durch Hitze, Sonnenlicht, UV-Licht oder Umweltfaktoren beschleunigt.

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

Symptom	Zu überprüfen
Das Gerät kühlt bzw. heizt nicht richtig.	Stellen Sie die Temperatur richtig ein.Achten Sie darauf, dass Fenster und Türen geschlossen sind.Reinigen oder ersetzen Sie die Luftfilter.Stellen Sie sicher, dass die Luftein- und -austritte frei sind.
Das Gerät arbeitet laut.	Überprüfen Sie, ob das Gerät schief steht.Schließen Sie das Frontgitter richtig.
Die Fernbedienung funktioniert nicht.(Die Anzeige oder das Sendesignal ist schwach.)	Legen Sie die Batterien richtig ein.Ersetzen Sie schwache Batterien.
Das Gerät funktioniert nicht.	Überprüfen Sie, ob der Sicherungsautomat ausgelöst hat.Überprüfen Sie, ob der Timer gestellt wurde.
Das Gerät empfängt kein Signal von der Fernbedienung.	Stellen Sie sicher, dass der Empfänger nicht verdeckt ist.Bestimmte Leuchtstoffröhren können die Signalübertragung stören.Wenden Sie sich in diesem Fall an Ihren Fachhändler.

KRITERIEN FÜR BETRIEBSUNTERBRECHUNG

Unter den folgenden Umständen sollten Sie die STROMZUFUHR UNTERBRECHEN, DEN EVENTUELL VORHANDENEN NETZSTECKER ZIEHEN und sich an Ihren Fachhändler wenden: - Ungewöhnliche Geräusche während des Betriebs. - Wasser/Fremdpartikel sind in die Fernbedienung gelangt. - Wasser tropft aus dem Innengerät. - Der Sicherungsautomat schaltet sich häufig ab. - Das Stromkabel wird ungewöhnlich warm. - Schalter oder Tasten funktionieren nicht ordnungsgemäß.

Das Gerät bleibt stehen, und das TIMER-Symbol blinkt.

Verwenden Sie die Fernbedienung, um den Fehlercode zu ermitteln.

① CHECK-Taste 5 Sekunden lang drücken

③ CHECK-Taste 5 Sekunden lang drücken, um die Störungssuche zu beenden

- Je nach Störung kann das Gerät nach erneutem Einschalten eventuell eingeschränkt verwendet werden. Beim Einschalten ertönen in diesem Fall 4 Pieptöne.

② Pfeiltaste drücken, bis ein Piepton ertönt, dann den Fehlercode ablesen

④ Schalten Sie das Gerät aus und teilen Sie den Fehlercode Ihrem Fachhändler mit

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Diese Klimaanlage enthält biozide Anteile.

Die ionisierte Luft, die durch ein in der Klimaanlage integriertes Gerät erzeugt wird, deaktiviert Bakterien und Viren in der Luft sowie auf Oberflächen und hemmt darüber hinaus die Schimmelbildung auf Oberflächen.

Wirkstoffe: Hydroxylradikale, die aus der Umgebungsluft erzeugt werden

Italienisch
