Type de produit	Chaîne stéréo avec lecteur CD, radio FM/DAB+, Bluetooth, Wi-Fi, AirPlay
Marque et modèle	Panasonic SC-PMX100EG
Dimensions (appareil principal)	211 x 114 x 267 mm (L x H x P)
Dimensions (enceintes)	161 x 238 x 264 mm (L x H x P) chacune
Poids (appareil principal)	Environ 3 kg
Poids (enceintes)	Environ 3 kg chacune
Alimentation	CA 220-240 V, 50 Hz
Consommation électrique	45 W
Consommation en veille	Environ 0,45 W (Bluetooth veille désactivé)
Fonctions principales	Lecteur CD, radio FM et DAB+ (modèle PMX100B), Bluetooth, Wi-Fi, AirPlay, entrée auxiliaire, entrée PC USB, port USB pour iPhone/iPad/iPod, diffusion en réseau (DLNA/AllPlay)
Puissance de sortie	60 W par canal (3 Ω, 1 kHz, distortion 10%), totale 120 W RMS
Formats audio supportés (USB)	MP3, AAC, AIFF, FLAC, WAV (selon fréquence d'échantillonnage)
Connectivité réseau	Wi-Fi intégré (2,4 GHz/5 GHz), Ethernet (câble LAN)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; pour les enceintes, utiliser un chiffon sec à texture fine (microfibre). Ne jamais utiliser d'alcool, diluant ou benzène.
Sécurité	Ne pas exposer à l'humidité ou à des flammes ; ne pas obstruer les orifices de ventilation ; utiliser uniquement les accessoires recommandés ; ne pas réparer soi-même, contacter un technicien qualifié.
Pièces détachées et réparabilité	Les réparations doivent être effectuées par un technicien qualifié. Utiliser uniquement les piles recommandées pour la télécommande. Contacter le revendeur pour toute pièce détachée.
Informations générales	Plage de température : 0 °C à +40 °C ; humidité : 35 % à 80 % RH (sans condensation). Pile télécommande : alcaline ou manganèse.

FOIRE AUX QUESTIONS - SC-PMX100EG PANASONIC

Comment connecter un appareil Bluetooth au SC-PMX100EG ?

Appuyez sur la touche [ pour sélectionner la source Bluetooth. Si l'appairage n'est pas automatique, maintenez enfoncée la touche [PAIRING] sur l'appareil ou accédez au menu PLAY MENU > Pairing > OK? Yes. Sur votre appareil Bluetooth, sélectionnez SC-PMX100. Le mot de passe est 0000 si demandé.

Comment configurer le Wi-Fi pour la première fois ?

Assurez-vous que l'antenne Wi-Fi est orientée vers le haut. Appuyez plusieurs fois sur [RADIO, EXT-IN] pour sélectionner Network. Utilisez la Méthode 1 (WAC) : sur votre iPhone, allez dans Paramètres Wi-Fi et sélectionnez le réseau 'panasonic PMX100…'. Suivez les instructions à l'écran. Une fois connecté, 'Success' s'affiche sur l'appareil.

Comment utiliser AirPlay avec ce système ?

Assurez-vous que l'appareil iOS (iPhone/iPad/iPod) ou votre PC (iTunes) est connecté au même réseau Wi-Fi que le système. Sur l'appareil, lancez la lecture musicale, puis appuyez sur l'icône AirPlay et sélectionnez 'Panasonic PMX100' comme sortie audio. Le système doit être allumé et afficher 'W' (Wi-Fi connecté).

Comment nettoyer l'appareil et les enceintes ?

Pour l'appareil principal, utilisez un chiffon doux et sec. Pour les enceintes, employez un chiffon sec à texture fine, comme un chiffon en microfibre. N'utilisez jamais d'alcool, de diluant ou de benzène. Si vous utilisez un chiffon imprégné chimiquement, lisez d'abord les instructions.

Comment régler l'horloge et la minuterie de lecture ?

Pour l'horloge : appuyez plusieurs fois sur [CLOCK/TIMER] jusqu'à 'Clock', puis utilisez [▲/▼] pour régler l'heure et validez par [OK]. Pour la minuterie de lecture : appuyez plusieurs fois sur [CLOCK/TIMER] pour sélectionner 'Timer Adjust', réglez l'heure de début et de fin, choisissez la source (CD, USB, FM, DAB+), puis activez la minuterie en appuyant sur [O, PLAY] (l'appareil doit être en veille).

Comment réinitialiser l'appareil aux paramètres d'usine ?

Débranchez le cordon d'alimentation secteur et attendez 3 minutes. Ensuite, rebranchez le cordon tout en maintenant enfoncée la touche [O/I] de l'appareil principal. Relâchez la touche lorsque l'appareil s'allume. Tous les réglages reviendront aux paramètres d'usine. Pour les paramètres réseau uniquement, utilisez Net Reset dans le menu SETUP.

Pourquoi n'y a-t-il pas de son ou le son est-il déformé ?

Vérifiez le volume et les connexions des enceintes. Assurez-vous que les câbles d'enceinte ne sont pas inversés ou court-circuités. Si le son est déformé, réduisez le volume. Éteignez l'appareil, identifiez la cause (surchauffe, volume excessif) et rallumez-le. En mode Bluetooth, si le son saccade, sélectionnez Mode 1 dans les paramètres Bluetooth pour privilégier la connectivité.

Comment prérégler des stations FM ou DAB+ ?

Pour FM : sélectionnez la source FM, puis utilisez [RADIO MENU] > 'Auto Preset' pour une recherche automatique, ou manuellement syntonisez une station et appuyez sur [PROGRAM], puis entrez un numéro de préréglage avec les touches numériques. Pour DAB+ : sélectionnez DAB+, effectuez un 'Auto Scan', puis pour prérégler, syntonisez une station et appuyez sur [PROGRAM] suivi d'un numéro.

Quels types de fichiers USB sont supportés ?

Le système supporte les fichiers MP3 (.mp3), AIFF (.aiff), FLAC (.flac), WAV (.wav) et AAC (.m4a). Les systèmes de fichiers doivent être FAT12, FAT16 ou FAT32. L'appareil peut lire jusqu'à 800 albums et 8000 pistes au total, avec un maximum de 999 pistes par album. Les périphériques USB jusqu'à 32 Go sont compatibles.

Comment mettre à jour le logiciel du système ?

Connectez le système à Internet via le réseau Wi-Fi ou Ethernet. Sélectionnez la source Network, puis appuyez plusieurs fois sur [SETUP] jusqu'à 'SW Update'. Validez par [OK], choisissez 'OK? Yes' pour lancer la mise à jour. Ne débranchez pas l'alimentation pendant la mise à jour. Une fois terminée, 'Success' s'affiche ; débranchez puis rebranchez le cordon après 3 minutes.

MODE D'EMPLOI SC-PMX100EG PANASONIC

Nous vous remercions d'avoir acheté ce produit.

Veuillez lire attentivement les présentes instructions avant d'utiliser ce produit, et conservez ce manuel pour utilisation ultérieure.

Chaîne stéreo de reproduction avec lecteur CD

CD Stereo System

Modèle No. SC-PMX100

SC-PMX100B

Effectuer les procédures avec la télécommande. Il est également possible d'utiliser les touches de l'appareil principal, si ce sont les mêmes. Votre appareil et les illustrations peuvent se présenter différemment. Ces instructions de fonctionnement s'appliquent au système suivant.

Chaîne	SC-PMX100	SC-PMX100B
Appareil principal	SA-PMX100	SA-PMX100B
Enceintes	SB-PMX100	SB-PMX100

Sauf indication contraire, les illustrations contenues dans ce mode d'emploi sont celles du modèle SC-PMX100.

[PMX100]: désigne les caractéristiques applicables uniquement au modèle SC-PMX100.

PMX100B: désigne les caractéristiques applicables uniquement au modèle SC-PMX100B.

Table des matières

Précautions de sécurité 2 Accessoires fournis 3 Entretien 3 Emplacement des enceintes 4 Pour effectuer les raccordements 4 Présentation des commandes 5 Préparation de la télécommande 5 Configuration réseau 6 Diffusion en flux de la musique sur le réseau 8 Utilisation AirPlay 10 À propos des Bluetooth 10 Opérations Bluetooth 10 Informations sur le support 12 Mise en place du support 12 Commandes de lecture du support 12 Radio FM 14 PMX100B DAB+ 14 Pour utiliser l'entrée auxiliaire 15 Utilisation de l'entrée PC 15 Effets sonores 16 Horloge et minuteries 16 Divers 17 2 Guide de dépannage 19 Spécifications 22

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit.
• Ne pas exposer cet appareil à la pluie, à l'humidité, à la chute de gouttes ou à des éclaboussures.
• Ne placer aucun contenant un liquide, tel qu'un vase, sur l'appareil.
• N'utiliser que les accessoires recommandés.
• Ne pas retirer les couvercles.
• Ne pas réparer cet appareil soi-même. Pour toute intervention, faire appel à un technicien qualifié.

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit.
• Ne pas installer ni placer l'appareil dans une bibliothèque, un placard encastré ni dans aucun autre espace réduit de façon à assurer une bonne ventilation.
• Ne pas obstruer les orifices de ventilation de l'appareil avec des journaux, des nappes, des rideaux ou des objets similaires.
• Ne pas placer des sources de flammes vives, telles que des bougies allumées, sur l'appareil.
• Cet appareil est destiné aux climats tempérés.
• La fiche secteur est le dispositif de déconnexion. Installez cet appareil de sorte que la fiche secteur puisse être débranchée immédiatement de la prise de courant.
• Cet appareil peut être perturbé par les ondes radio des téléphones mobiles pendant l'utilisation. Si vous constatez de telles interférences, éloignez le téléphone mobile de l'appareil.
• Cet appareil utilise un laser. L'exécution de procédures ou l'utilisation de commandes ou de réglages autres que ceux spécifiés ici peut provoquer une exposition à des radiations dangereuses.

Pile

• Ne pas démonter ou court-circuiter les piles.
• Ne pas charger la pile alcaline ou au manganèse.
• Ne pas utiliser de piles dont l'enveloppe a été retirée.
• Ne pas chauffer ni exposer à une flamme.
• Ne pas laisser la/les pile(s) dans un véhicule exposé à la lumière directe du soleil, portes et vitres fermées pendant une longue période.
• Retirez la pile si vous n'utilisez pas la télécommande pendant une longue période de temps. Ranger dans un endroit frais et sec.
• L'utilisation d'une pile de rechange incorrecte peut entraîner des risques d'explosion. N'utiliser qu'une pile identique ou le type de pile recommandé par le fabricant.
• Pour jeter les piles usagées, veuillez contacter l'administration locale ou votre revendeur afin de connaître la procédure de mise au rebut à suivre.

L'élimination des équipements et des batteries usagées. Applicable uniquement dans les pays membres de l'Union Européenne et les pays disposant de systèmes de recyclage.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles, appareils électriques et électroniques usagés, doivent être séparées des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats

des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Note relative au pictogramme à apposer sur les piles (pictogramme du bas):

Si ce pictogramme est combiné avec un symbole chimique, il répond également aux exigences posées par la Directive relative au produit chimique concerné.

Déclaration de conformité (DoC)

Par la présente, "Panasonic Corporation" déclare que ce produit est en conformité avec les exigences essentielles et les autres clauses justificatives de la Directive 1999/5/EC. Les clients peuvent télécharger une copie de la Déclaration de Conformité de nos produits R&TTE à partir de notre serveur Doc: http://www.doc.panasonic.de

Contact du Représentant Autorisé :

Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Allemagne

Ce produit est destiné à être utilisé dans les pays suivants. GB, DE, AT, BE, DK, SE, FR, IT, ES, NL, FI, GR, PT, PL, HU, CZ, SK, EE, LV, LT, SI, BG, RO, MT, CY, IE, LU, HR, NO, CH, IS, LI, TR

Ce produit est destiné à une clientèle générale. (Categorie 3) La fonction sans fil de ce produit doit être utilisée exclusively en intérieur.

Ce produit est conçu en vue de la connexion à des points d'accès de réseaux sans fil 2,4 GHz ou 5 GHz.

Technologie d'encodage du son MPEG Layer-3 brevetée par Fraunhofer IIS et Thomson.

Le nom et la marque Bluetooth® ainsi que les logos sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Panasonic Corporation est effectuée sous licence.

Les autres marques et noms commerciaux appartiennent à leurs propriétaires respectifs.

CERTIFIED

Le logo Wi-Fi CERTIFIED™ est une marque de certification de Wi-Fi Alliance®.

Le symbole identificateur Wi-Fi Protected Setup™ est une marque de certification de Wi-Fi Alliance®.

"Wi-Fi®" est une marque déposée de Wi-Fi Alliance®.

"Wi-Fi Protected SetupTM", "WPA™", et "WPA2™" sont des marques commerciales de Wi-Fi Alliance®.

La plateforme intelligente de médias Qualcomm® AllPlay™ est un produit de Qualcomm Connected Experiences, Inc.

Qualcomm est une marque de Qualcomm Incorporated, enregistrée aux États-Unis, et dans les autres pays et est utilisée avec autorisation.

AllPlay et l'icône AllPlay sont des marques de Qualcomm Connected Experiences, Inc., et sont utilisées avec autorisation.

Ce produit contient le logiciel Spotify qui est soumis à une licence de tiers partie se trouvant ici :

Mac, OS X, et AirPort sont des marques commerciales d'Apple Inc., enregistrées aux États-Unis et dans les autres pays.

Windows et Windows Vista sont des marques déposées ou des marques commerciales de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Google Play et Android sont des marques de Google Inc.

Conc pour

AirPlay

"Conc pour iPod", "Conc pour iPhone" et "Conc pour iPad" signifient qu'un accessoire électronique a été conçu pour se connecter spécifiquement à un iPod, un iPhone, ou un iPad, respectivement, et a été certifié conforme par le concepteur aux normes de performance Apple.

Apple décline toute responsabilité concernant le fonctionnement de cet appareil ou sa conformité aux normes de sécurité et de réglementation.

Veuillez noter que l'utilisation de cet accessoire avec un iPod, un iPhone ou un iPad peut affecter la performance de la connexion sans fil.

AirPlay, iPad, iPhone, iPod, iPod nano, iPod touch, et Retina sont des marques commerciales d'Apple Inc., enregistrées aux États-Unis et dans les autres pays.

iPad Air et iPad mini sont des marques commerciales d'Apple Inc. App Store est une marque de service d'Apple Inc.

Accessoires fournis

Vérifier que tous les accessoires fournis sont prêts.

1xCo

d'alimentation secteur

1 x Télécommande

(N2QAYB001018)

2xCables

d'enceinte

1 x Pile de la

telecommande

(PMX100) 1x

Antenne FM intérieure

(PMX100B)1x

Antenne DAB

Entretien

• Pour nettoyer l'appareil principal, essuyez à l'aide d'un chiffon doux et sec. Pour nettoyer les enceintes, essuyez à l'aide d'un chiffon sec à texture fine comme un chiffon d'entretien en microfibre.
• Ne jamais utiliser d'alcool, de diluant pour peinture ni de benzène pour nettoyer l'appareil.
• Avant d'utiliser un chiffon imprégné d'un produit chimique, lire attentivement les instructions qui accompagnent le chiffon.

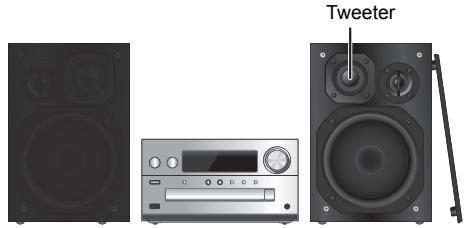

Emplacement des enceintes

Placez les enceintes de façon à ce que le tweeter soit du côté interieur. Pour éviter d'endommager les enceintes, ne touchez pas les cônes des haut-parleurs si vous retirez le filet.

N'utiliser que les enceintes fournies.

La combinaison de l'unité principale et les enceintes donne le meilleur son. Vous pouvez endommager le système et diminuer la qualité du son si vous utilisez d'autres enceintes.

Remarque :

• Gardez vos enceintes à plus de 10 mm de l'unité principale pour la ventilation.
• Placez les enceintes sur une surface plane en toute sécurité.
• Ces enceintes n'ont pas de blindage magnétique. Ne pas les placer près de téléviseurs, d'ordinateurs ou d'autres appareils facilement influencés par le magnétisme.
• Lorsque vous jouez à des niveaux élévés pendant une longue période, elles peuvent causer des dommages au système et diminuer la durée de vie du système.
• Diminuer le volume dans ces conditions pour éviter tout dommage : Lorsque le son est déformé à la lecture.
• Lorsque vous ajustez la qualité sonore.

Attention!

Utiliser les enceintes seulement avec la chaîne recommendée. Sinon, l'amplificateur et les enceintes peuvent subir des dommages, et il y aura risque d'incendie. En cas de dommages ou de changement brusque des performances, s'adresser à un technicien de réparations qualifié. Suivre les procédures figurant dans ces instructions lorsqu'on monte les enceintes.

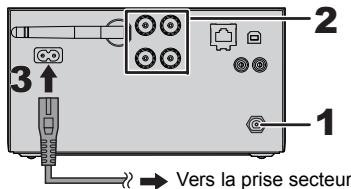

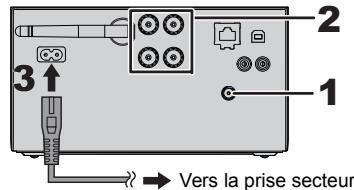

Pour effectuer les raccordements

Ne branche le cordon d'alimentation secteur que lorsque tous les autres raccordements ont été effectués.

PMX100

PMX100B

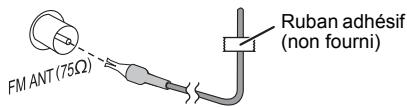

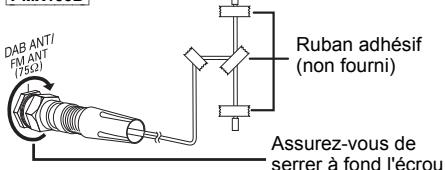

1 Branchez l'antenne.

Placez l'antenne là où la réception est la meilleure.

• Si la réception radio est faible, utilisez une antenne extérieure (non fournie).

PMX100

PMX100B

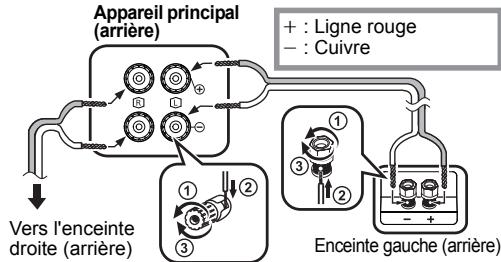

2 Raccorder les enceintes.

Veillez à ne pas croiser (court-circuiter) ou inverser la polarité des câbles d'enceinte afin de ne pas endommager les enceintes.

3 Raccorder le cordon d'alimentation secteur.

Ne pas utiliser le cordon d'alimentation secteur d'un autre appareil.

Économie d'énergie

Le système consomme une petite quantité d'électricité ( 22), même lorsqu'il est en mode veille. Débrancher l'alimentation si vous n'utilisez pas l'appareil.

Certains paramètres seront perdus après le débranchement du système. Vous devez les reconfigurer.

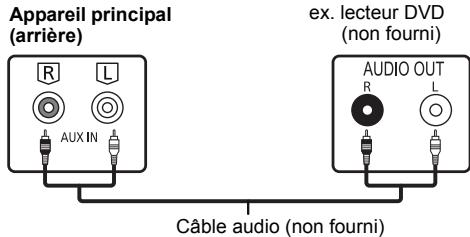

Pour raccorder un autre équipement

Vous pouvez raccorder un magnétoscope, un lecteur DVD, etc.

Remarque :

• Débranche le cordon d'alimentation secteur avant le raccordement.
• Éteignez tous les appareils et lisez les modes d'emploi appropriés.
• Les composants et les câbles sont vendus séparément.
• Si vous souhaitez connecter d'autres appareils que ceux décrits, reportez-vous au revendeur de l'appareil audio.
• Lorsque vous utilisez un adaptateur, il peut se produire de la distorsion sonore.

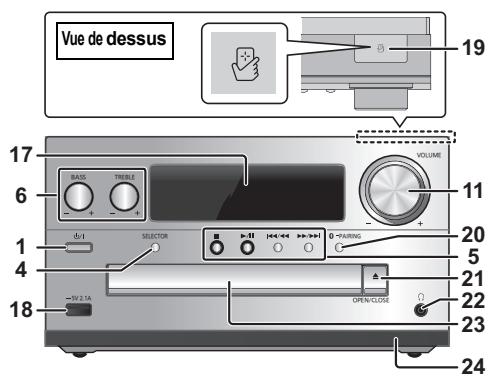

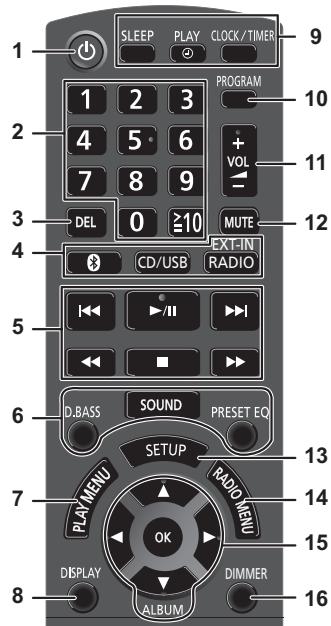

Présentation des commandes

1 Interrupteur de veille/marche [O], [O/I] Appuyez pour permettre ou sortir l'appareil du mode veille. En mode veille, l'appareil continue de consommer une petite quantité de courant.

2 Touches numériques [1 à 9, 0, ≥ 10]

Pour sélectionner un nombre à 2 chiffres Exemple : 16 : [≥10] → [1] → [6] Pour sélectionner un nombre à 3 chiffres Exemple : 124 : [≥10] → [≥10] → [1] → [2] → [4]

3 Supprimer une plage programmée 4 Sélectionne une source audio

Sur la télécommande

[8]“BLUETOOTH”

[CD/USB] : "CD" ↔ "USB"*1

[RADIO, EXT-IN]:

DAB (PMX 100B) → FM → AUX ↑ “Network” PC

Sur l'appareil principal

[SELECTOR]:

$$ \begin{array}{l}\text {C D} ^ {\prime} \rightarrow \text {B L U E T O O T H} ^ {\prime} \rightarrow \text {D A B} + ^ {\prime} (\overline {{\text {P M X 1 0 0 B}}}) \rightarrow \text {F M}\\uparrow - \text {N e t w o r k} ^ {\prime} \leftarrow \text {P C} ^ {\prime} \leftarrow \text {U S B} ^ { } \leftarrow \text {A U X} ^ {*} \leftarrow\end{array} $$

5 Commande de lecture de base 6 Sélectionner des effets sonores 7 Sélectionner l'objet de menu de lecture 8 Afficher les informations du contenu 9 Opération de l'horloge et de la minuterie 10 Régler la fonction de programme 11 Ajuster le volume de l'appareil 12 Couper le son de l'appareil

Appuyer à nouveau sur cette touche pour annuler. "MUTE" est également annulé lorsque vous ajustez le volume ou lorsque vous éteignez l'appareil.

13 Entre dans le menu Configuration 14 Sélectionner l'objet de menu radio 15 Sélectionner les options 16 Obscurcit l'afficheur Appuyer à nouveau sur cette touche pour annuler. 17 Afficheur 18 Port pour iPhone/iPad/iPod et dispositifs USB

19 Zone tactile NFC ( 11) 20 Touche d'appairage Bluetooth®

• Appuyez pour sélectionner "BLUETOOTH" comme source audio.
• Appuyez quelques instants pour entrer en mode appairage ( 10) ou pour déconnecter un dispositif Bluetooth® ( 11).

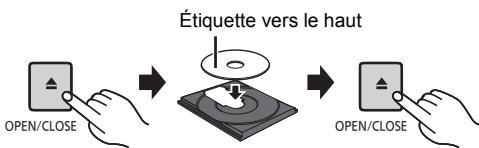

Ouvrir ou fermer le tiroir du disque

22 Prise pour casque (O)

• Type de fiche : 3,5 mm stéréo (non fourni)
• Eviter toute utilisation prolongée susceptible de dommager l'ouie.
• Une pression excessive du son provenant des écouteurs et haut-parleurs peut entraîner une perte de l'ouïe.
• A pleine puissance, l'écoute prolongée du baladeur peut endommager l'oreille de l'utilisateur.

Tiroir de disque

24 Capteur de la télécommande

L'affichage changera automatiquement pour "iPod" si un iPhone/iPad/iPod compatible est raccordé au port pour iPhone/iPad/iPod.

Préparation de la télécommande

Utiliser des piles alcalines ou au manganese. - Installez la pile de sorte que les pôles (+ et -) soient alignés avec ceux de la télécommande. - Pointez la télécommande vers le capteur de la télécommande, en évitant les obstacles, à une distance maximale de 7 m directement en face de l'appareil principal et dans un angle d'environ à gauche et à droite.

Configuration réseau

Vous pouvez diffuser en flux la musique d'un dispositif iOS (iPhone/iPad/iPod), d'un dispositif Android™ ou d'un ordinateur (Mac/Windows) vers les enceintes de ce système en utilisant la plateforme de media intelligente Qualcomm® AllPlay™, la fonctionnelle DLNA, ou AirPlay. Pour utiliser ces fonctionnalités, ce système doit être connecté au même réseau que le dispositif compatible.

• Veuillez mettre à jour le logiciel du système une fois que la configuration du réseau est effectuée. ( 17)

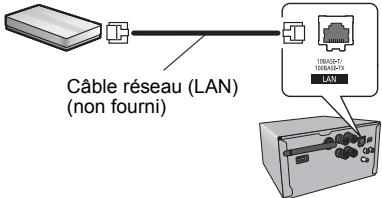

Choisissez une méthode de configuration du réseau parmi les suivantes.

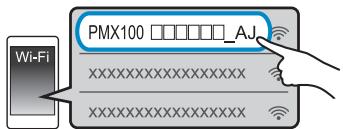

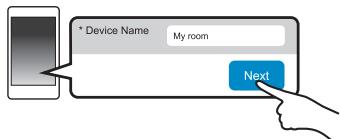

Connexion au réseau local (LAN) sans fil

Configuration des accessoires sans fil) (⇒ droite)

• Si vous utilisez un iPhone/iPad/iPod touch (version iOS 7.0 ou ultérieure), ou un Mac (OS X 10.9 ou ultérieure, avec AirPort Utility 6.3.1 ou ultérieure), vous pouvez envoyer sa configuration Wi-Fi à ce système.

Méthode 2: "utilisation d'un navigateur internet" (⇒ droite)

• Vous pouvez accéder aux paramètres réseau de cet appareil à partir du navigateur internet de votre smartphone ou de votre ordinateur, etc.

Méthode 3: “utilisation du WPS (wi-fi protected setuptm)

• Si votre routeur sans fil prend en charge le WPS, vous pouvez effectuer une connexion soit en appuyant sur la touche WPS, soit en entrant le code PIN WPS.

Méthode 4: “utilisation d'un câble réseau

• Vous pouvez établir une connexion stable au réseau à l'aide d'un cable réseau.

6 Note :

• La configuration s'annulera après un début déterminé. Dans ce cas, essayez de configurer de nouveau.

Pour annuler la configuration en cours, appuyez sur [■].

Connexion LAN sans fil

Ce système possède le Wi-Fi® intégré et peut être connecté à un routeur sans fil.

Préparation

• Placez ce système aussi près que possible du routeur sans fil.
• Ne branche pas de câble réseau (LAN). Cela désactiverait la fonction Wi-Fi®. Orientez l'antenne à l'arrière de l'appareil principal vers le haut comme montré sur l'illustration.
• Ne faites pas les choses suivantes : -Incliner l'antenne vers l'avant ou l'arrière lorsqu'elle est orientée vers le haut
• Manipuler avec force l'antenne
• Transporter cet appareil en le tenant par l'antenne

1. Allumez ce système. 2. Suivez la “Méthode 1”, “Méthode 2” ou la “Méthode 3”.

Utilisation du WAC

(Wireless Accessory Configuration pour "Configuration des accessoires sans fil")

• Les explications suivantes sont basées sur l'utilisation d'un iPhone. 1 Connectez votre iPhone à votre réseau domestique sans fil. 2 Appuyez plusieurs fois [RADIO, EXT-IN] sur la télécommande pour selectionner "Network".
• Lorsque "WAC Mode" apparait sur l'afficheur, passez à l'étape 3. -Si "Network" reste affiche, effectuez la reinitialisation du réseau. ( 18)

Allez dans les paramètres Wi-Fi de votre iPhone.

Paramètres Wi-Fi

4 Sélectionnez "panasonic PMX100 □□□□□" sous "SET UP NEW airplay speaker...".

• “□” symbolise un caractère unique pour chaque paramètre.

5 L'écran "airplay setup" apparait sur votre iphone.

• Ce système sera affiché sous le nom "Panasonic PMX100".
• Pour changer le nom, saisissez-en un nouveau pour remplacer celui déjà existant.

Vous pouvez également le dénommer une fois la connexion réseau configurée. ( 8, "Pour définir les paramètres liés au réseau")

• Vous pouvez définir un mot de passe pour ce système sous "SPEAKER PASSWORD".

(Vous aurez besoin de ce mot de passe si vous effectuez la configuration réseau par le navigateur Internet la fois suivante.)

6 Sélectionnez "next" pour appliquer les paramètres.

• Sur l'afficheur de l'appareil principal, "Success" apparait une fois la connexion établie. ("W" s'affichera.)

Utilisation d'un navigateur internet

• Les explications suivantes se basent sur l'utilisation d'un smartphone.

1 Appuyez plusieurs fois [RADIO, EXT-IN] sur la télécommande pour sélectionner "Network". 2 Appuyez plusieurs fois sur [SETUP] de la télécommande pour sélectionner "Net Setup" puis appuyez sur [OK]. 3 Appuyez sur la touche [▲,▼] de la télécommande pour sélectionner "Manual" puis appuyez sur [OK]. 4 Appuyez sur la touche [▲,▼] de la télécommande pour sélectionner "OK? Yes" puis appuyez sur [OK].

• Appuyez sur [OK] pour valider "OK? Yes", la connexion réseau que vous avez définie précédemment avec cet appareil sera perdue. "Setting" clignote sur l'afficheur.

5 Allez dans les paramètres wi-fi de votre dispositif compatible.

Paramètres

Paramètres Wi-Fi

6 Sélectionnez "PMX100 [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ] [ ]" connecter à ce système.

• “□” symbolise un caractère unique pour chaque paramètre.
• Ceci peut prendre jusqu'à 1 minute pour apparaître dans toute liste Wi-Fi. Assurez-vous que le DHCP est activé pour la configuration réseau sur tout dispositif compatible. Dispositif iOS : La page des paramètres s'affichera automatiquement dans le navigateur Internet.
• Sauf disposifit iOS : Ouvrez le navigateur internet et rafraîchissez la page pour afficher la page des paramètres.
• Si la page des paramètres ne s'affiche pas, tapez "http://172.19.42.1/" dans la barre d'adresse.

Tapez un nom de dispositif puis sélectionnez "Next".

• Le nom du dispositif sera affiché comme nom de ce système sur le réseau.
• Nombre de caractères maximum pouvant être affichés : 32
• Le nom du dispositif est validé lorsque "Next" est sélectionné.
• Vous pouvez également changer le nom du dispositif après la configuration de la connexion réseau. ( 8 "Pour définir les paramètres liés au réseau")

8 Sélectionnez vos options de sécurité pour ce système.

Pour définir le mot de passe airplay

1 Sélectionnez "Yes" puis sélectionnez "Next". 2 Définissez votre mot de passer puis sélectionnez "Next".

• Vous aurez besoin de ce mot de passe la prochaine fois que cette méthode de configuration réseau sera utilisée.
• Si vous avez effectué une réinitialisation du réseau ( 18), le mot de passe a été effacé.

Pour ne pas définir ce paramètre

Sélectionnez "No" puis sélectionnez "Next". - Vous pouvez également modifier ce paramètre une fois que la connexion réseau a été configurée. ( 8, "Pour définir les paramètres liés au réseau")

Sélectionnez votre nom de réseau (SSID) et tapez le mot de passe.

• Vérifiez le routeur sans fil pour le nom de réseau (SSID) et le mot de passe.
• Une liste de noms de réseau (SSID) apparait lorsqu vous sélectionné le champ "Network Name". Pour afficher les caractéristiques tapes dans le champ "Password", sélectionnez "Show Password".
• Si votre réseau nécessite une configuration spécifique, désélectionnez “DHCP” pour désactiver le DHCP.

Vous pouvez utiliser une adresse IP, un masque de sous-réseau, une passerelle par défaut, un DNS primaire, etc. spécifiques.

10 Sélectionnez "Connect" pour appliquer la configuration.

• Sur l'afficheur de l'appareil principal, "Success" apparait une fois la connexion établie. ("W" s'affichera.) -Si "Fail" s'affiche, appuyez [OK], vérifiez le nom (SSID) et le mot de passe du réseau, puis essayez de nouveau le réglage.
• En fonction du dispositif, l'écran de la connexion établie peut ne pas s'afficher.

Assurez-vous de reconnecter votre dispositif compatible à votre réseau domestique sans fil.

Remarque :

• Autorisez Java et les Cookies dans les paramètres de votre navigateur.

Méthode 3: Utilisation du WPS (Wi-Fi Protected Setup™)

Un routeur sans fil compatible doit avoir le symbole d'identification WPS.

1 Appuyez plusieurs fois sur [RADIO, EXT-IN] de la télécommande pour sélectionner "Network". 2 Pour entrer le mode "WPS Push"

1 Appuyez plusieurs fois sur [SETUP] de la télécommande pour sélectionner "Net Setup" puis appuyez sur [OK]. "WPS Push" apparait sur l'afficheur.

Appuyez sur [OK]. - Vous pouvez également appuyer sur les touches [SELECTOR] et [▶▶/▶▶] de l'appareil principal pendant au moins 4 secondes.

"WPS" clignote sur l'afficheur.

Activez la touche WPS du routeur sans fil.

• Sur l'afficheur de l'appareil principal, "Success" apparait une fois la connexion établie. ("W" s'affichera.) - "Fail" could s'afficher si la connexion n'a pas été établie dans la limite du temps imparti. Essayez de reconfigurer. Si "Fail" s'affiche encore, essayez les autres méthodes.

4 Appuyez sur [OK] de la télécommande pour quitter la configuration.

Utilisation du code PIN WPS

1 Appuyez plusieurs fois sur [RADIO, EXT-IN] de la télécommande pour sélectionner "Network". 2 Pour entrer le mode "WPS PIN"

1 Appuyez plusieurs fois sur [SETUP] de la télécommande pour sélectionner "Net Setup" puis appuyez sur [OK]. 2 Appuyez sur la touche [▲,▼] de la télécommande pour sélectionner "WPS PIN" puis appuyez sur [OK]. - Vous pouvez également appuyer sur les touches [SELECTOR] et [! / !] de l'appareil principal pendant au moins 4 secondes.

Le code PIN apparait sur l'afficheur.

3 Entrez le code PIN dans le routeur du réseau sans fil.

Remarque :

• Une fois que le système est en mode code PIN WPS, vous ne pouvez plus effectuer la configuration en utilisant la touche WPS. Pour utiliser la touche WPS, éteignez et remettez le système en marche, puis effectuez de nouveau la configuration réseau.
• En fonction du routeur, les autres dispositifs connectés peuvent perdre temporairement la connexion.
• Pour plus de détails, consultez le mode d'emploi du réseau sans fil.

Utilisation d'un câble réseau

ex.,

Routeur de bande large passante, etc.

1 Débranchez le cordon d'alimentation secteur. 2 Raccordez l'appareil principal à un routeur à haut débit, etc. à l'aide d'un câble réseau. 3 Branchez le cordon d'alimentation secteur à l'appareil principal et mettez en marche ce système.

• Lorsque la connexion est établie, "W" apparait sur l'afficheur de l'appareil principal.

Remarque :

Utilisez des câbles LAN droits de catégorie 5 ou supérieure (STP) pour connecter les appareils périphériques. - Le câble réseau doit être branché ou débranché pendant que le cordon d'alimentation secteur est débranché. - L'insertion d'un câble autre que le câble LAN dans la prise LAN peut endommager l'appareil. - Si le câble réseau est débranché, la configuration relative au réseau (⇒ droite) sera réinitialisée. Dans ce cas, effectuez de nouveau la configuration. - Si un câble réseau est branché, la fonction Wi-Fi sera désactivée.

Pour définir les paramètres liés au réseau

Vous pouvez modifier le nom de ce système sur le réseau, modifier les options de sécurité de ce système et utiliser une adresse IP, un masque de sous-réseau, une passerelle par défaut, un DNS primaire, etc. spécifiques.

Vous pouvez également changer le nom de ce système en changeant un paramètre dans l'appli "Panasonic Music Streaming" (version 2.0.8 ou supérieure) ( droite). Pour avoir des détails sur l'appli, visitez le site suivant.

http://panasonic.jp/support/global/cs/music/app/

(Ce site est uniquement en anglais.)

Préparation

• Terminez la configuration réseau. ( 6)
• Connectez votre dispositif sur le même réseau que ce système.
• Vérifiez l'adresse IP de ce système, puis notez-la.

Ouvrez un navigateur Internet sur votre dispositif et tapez l'adresse IP de ce système dans la barre d'adresse pour afficher la page de configuration.

• En fonction de l'environnement, cela peut prendre quelques minutes avant que la page de configuration s'affiche. Dans ce cas, relancez le navigateur.
• Si l'appareil est connecté à l'aide du Wi-Fi, seul le nom du dispositif et les options de sécurité de ce système peuvent être modifiés. Quittez la page de configuration après avoir effectué les modifications.

-Pour changer le nom du dispositif, sélectionnez "Change", tapez un nouveau nom pour le dispositif, puis sélectionnez "Apply". - Pour modifier les options de sécurité de ce système, sélectionnez "Change" pour le paramètre du mot de passe AirPlay.

Si vous avez déjà défini un mot de passe AirPlay, vous aurez besoin de l'ancien mot de passe pour effectuer les modifications. Effectuez les modifications puis sélectionnez "Apply".

2 Tapez un nom de dispositif puis sélectionnez "Next".

• Consultez l'étape 7 de "Utilisation d'un navigateur internet" ( 6) pour avoir des détails sur le nom d'un dispositif.

Sélectionnez vos options de sécurité pour ce système.

• Consultez l'étape 8 de "Utilisation d'un navigateur internet" (⇒ 7) pour avoir des détails sur les options de sécurité de ce système.

Sélectionnez et saisissez les détails.

• Si votre réseau nécessite une configuration spécifique, désélectionnez "DHCP" pour désactiver le DHCP.
• Vous pouvez utiliser une adresse IP, un masque de sous-réseau, une passerelle par défaut, un DNS primaire, etc. spécifique.

5 Sélectionnez "Connect" pour appliquer la configuration.

Lorsque la connexion est établie, "Success" apparait sur l'afficheur de l'appareil principal.

Diffusion en flux de la musique sur le réseau

Vous pouvez diffuser en flux la musique provenant de vos dispositifs ou des services de musique en ligne vers les enceintes de ce système et les autres enceintes AllPlay. Vous pouvez également transmettre en flux la source musicale de ce système vers les autres enceintes AllPlay.

Diffusion en flux de la musique sur les dispositifs du réseau

Vous pouvez utiliser la fonction AllPlay ou DLNA pour diffuser en flux la musique provenant d'un dispositif sur le réseau vers les enceintes de ce système en utilisant l'appli "Panasonic Music Streaming" (gratuite), etc.

• iOS: App Store Android: Google PlayTM

Panasonic

Préparation

• Terminez la configuration réseau. ( 6)
• Connectez les dispositifs suivants au même réseau que ce système.

Dispositif ayant "Panasonic Music Streaming", etc. installé - Dispositif contenant de la musique

Les étapes suivantes se basent sur "Panasonic Music Streaming".

1 Allumez ce système.

• Vérifiez que “ W ” apparait sur l'afficheur.
• S'il n'apparaît pas, vérifie la configuration du réseau. (⇒ 6)

2 Démarrez l'application "Panasonic Music Streaming".

• Utilisez toujours la dernière version de l'application.

Sélectionnez une source sociale.

Pour ajouter une source musicale, sélectionnez "+My Music Network", puis sélectionnez le dispositif contenant la musique. La source musicale ajoutée est numérotée dans l'ordre à partir de 1.

4 Sélectionnez une chanson. 5 À partir de “Select Speaker”, sélectionnez ce système comme enceintes de sortie.

ex.,

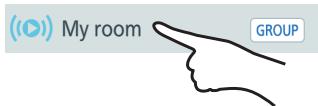

• Si vous avez plusieurs enceintes AllPlay, vous pouvez bénéficier du son synchronisé provenant de celles-ci. Sélectionnez

"GROUP" puis sélectionnez les enceintes à grouper.

• Vous pouvez également écouter des chansons différentes sur d'autres enceintes AllPlay en même temps.
• Le nombre d'enceintes AllPlay pouvant effectuer la lecture simultanément est différent selon l'utilisation.
• Si vous déactivez l'une des enceintes AllPlay, les autres enceintes AllPlay du même groupe peuvent interrompre la lecture.

Remarque :

• Ce système s'affichera ainsi “Panasonic PMX100” si le nom du dispositif n'est pas défini.
• Pour écouter de la musique provenant du serveur DLNA (Ordinateur avec Windows 7 ou supérieur installing, téléphone intelligent, NAS (Network Attached Storage), etc.), ajoutez du contenu et des dossiers vers les bibliothèques de Windows Media® Player, du téléphone intelligent, ou du NAS, etc.
• La liste de lecture de Windows Media® Player peut afficher uniquement les contenus enregistrés dans ces bibliothèques.
• Lorsque ce système est sélectionné comme enceintes DLNA (O):
• Le contrôle du volume de l'appareil peut ne pas avoir d'effet sur l'application.
• Le contrôle de la lecture utilisant une barre de progression sur l'écran de lecture peut ne pas fonctionner.
• Le niveau du volume appliqué aux enceintes AllPlay ne sera pas répercuté.
• mplacée par le nouveau dispositif. Cependant, l'affichage de l'ancien dispositif pourrait ne pas changer.
• A propos du format supporté, consultez "Format audio supporté" (⇒ 22).
• Les formats de fichier qui ne sont pas pris en charge par toutServeur DLNA ne peuvent pas être lus.
• Selon les contenus et l'équipement connecté, la lecture pourrait ne pas s'effectuer correctement.
• Assurez-vous d'arrêter la lecture sur votre dispositif avant de l'éteindre.

Les commandes et les éléments affichés à l'écran, etc. de l'appli "Panasonic Music Streaming" sont susceptibles d'être modifiées. Pour avoir les dernières informations, visitez

http://panasonic.jp/support/global/cs/music/app/ Il existe plus d'applications disponibles. Pour avoir des détails, visitez le site

(Ces sites sont uniquement en anglais.)

Diffusion en flux de la musique en ligne

Ce système est compatible avec plusieurs services de musique en ligne.

Visitez le site suivant pour avoir des informations sur la compatibilité.

Assurez-vous que le réseau est connecté à internet. - Connectez un dispositif, ayant une application compatible installée, sur le même réseau que ce système.

1 Allumez ce système.

• Vérifiez que "W" apparait sur l'afficheur.
• S'il n'apparait pas, vérifie la configuration du réseau. ( 6)

Utilisation spotify

Vous aurez besoin de Spotify Premium. Pour plus de détails, visitez le site web suivant.

3 Sélectionnez l'image carrée de la jaquette de la chanson en bas à gauche de l'écran de lecture. 4 À partir de “ ”, Sélectionnez ce système comme enceintes de sortie.

Pour bénéficier du son synchronisé provenant de plusieurs entités AllPlay, vous devez grouper les enceintes en utilisant l'application "Panasonic Music Streaming" ( 8)

Après l'étape 2

3 À partir de “ (O) ”, sélectionnez ce système comme enceintes de sortie.

• En fonction du service, vous aurez besoin d'ouvrir le lecteur en plein écran pour afficher "((O))".
• Si vous avez plusieurs enceintes AllPlay, vous pouvez bénéficier du son synchronisé provenant de celles-ci. Sélectionnez "Group" puis sélectionnez les enceintes à grouper.

Remarque :

• Cela affiche ainsi “Panasonic PMX100” si le nom du dispositif n'est pas défini.
• Un enregistrement/abonnement est nécessaire.
• Des frais peuvent être demandés.
• Les services, les icônes, ainsi que certaines caractéristiques peuvent être soumis à des changements.
• Pour avoir des détails, visitez le site web de chaque service de musique en ligne.

Transmission en flux de la musique sur ce système

Voulez utiliser l'appli "Panasonic Music Streaming ( 8)" pour transmettre en flux la source sociale de ce système (source radio/CD/Bluetooth/AUX/USB/PC) vers d'autres enceintes AllPlay.

Préparation

• Terminez la configuration réseau. ( 6)
• Préparez la source audio désirée sur ce système (ex. insérez un CD, etc.)
• Installez l'appli "Panasonic Music Streaming" sur votre dispositif.
• Connectez votre dispositif et vos enceintes Allplay sur le même réseau que ce système.

1 Allumez ce système.

• Vérifiez que "W" apparait sur l'afficheur.
• S'il n'apparaît pas, vérifie la configuration du réseau. ( 6)

2 Démarrez l'application "Panasonic Music Streaming".

Utilisez toujours la dernière version de l'application.

3 Allez dans "Music Source". - Les sources musicales disponibles à partir de ce système seront listées sur votre dispositif, sous le nom de dispositif de ce système. 4 Sélectionnez la source musicale que vous désirez dans la liste.

Le dispositif commencera à lister les informations de la source musicale sélectionnée à partir de ce système.

• Ce système passe en mode de sélection de la source musicale sélectionnée.
• En fonction de la source musicale sélectionnée, la lecture peut démarrer. Si une liste de contenus apparait sur toute disposifit, sélectionnez le contenu désiré pour démarrer la lecture.

6 Pour transmettre en flux le son de ce système vers les autres enceintes AllPlay.

1 À partir de "Select Speaker", sélectionnez "GROUP" à côté du nom de dispositif de ce système. 2 Sélectionnez les enceintes à grouper. - Le nombre d'enceintes AllPlay pouvant effectuer la lecture simultanément est différent selon l'utilisation. - Si vous désactivez l'une des enceintes AllPlay, les autres enceintes AllPlay du même groupe peuvent interrompre la lecture.

Remarque :

• Ce système s'affichera ainsi “Panasonic PMX100” si le nom du dispositif n'est pas défini.
• En bénéficiant des contenus vidéo avec cette fonction, les sorties vidéo et audio peuvent ne pas être synchronisées.
• Si la musique est transmise en flux vers les autres enceintes AllPlay pendant plus de 8 heures, les autres enceintes AllPlay arrêtent automatiquement la lecture de la musique. (Les spécifications peuvent être modifiées sans avis préalable.)

Utilisation airplay

AirPlay fonctionne sur iPhone, iPad, et iPod touch avec iOS 4.3.3 ou ultérieur, sur Mac avec OS X Mountain Lion ou ultérieur, et sur PC avec iTunes 10.2.2 ou ultérieur.

Préparation

• Terminez la configuration du réseau. ( 6)
• Connectez le dispositif iOS ou PC sur le même réseau domestique que ce système.

1 Allumez ce système.

• Vérifiez que "W" apparait sur l'afficheur.
• S'il n'apparaît pas, vérifie la configuration du réseau. ( 6)

2 Dispositif ios : démarrez l'application "music" (ou ipod).

PC: Démarrez "iTunes". - Si l'application Music sur chaque dispositif iOS est utilisée, sélectionnez le fichier audio que vous désirez jouer.

3 Sélectionnez "panasonic PMX100 □□□□□"*,2 à partir de l'icône airplay

• Contrôlez la configuration du volume avant de démarrer la lecture. (Lorsque AirPlay est utilisé pour la première fois, le volume peut être réglé sur le maximum.)

4 Demarrez la lecture.

• La lecture démarrera avec un léger retard.

Remarque :

• Ce système peut être configuré pour s'allumer automatiquement lorsqu'il est sélectionné pour servir d'enceinte. (→ 17, "Vérifier réseau")
• Le changement de volume sur le dispositif iOS ou iTunes sera appliqué à ce système. (Consultez l'iTunes Help pour connaître les paramètres nécessaires dans iTunes.)
• Avec certaines versions iOS et iTunes, il pourrait être impossible de redémarrer la lecture AirPlay si le sélecteur est changé (ex. "CD") ou si ce système est éteint, pendant la lecture AirPlay. Dans ce cas, sélectionnez un dispositif différent à partir de l'icône AirPlay de Music App ou iTunes puis resélectionnez ce système comme sortie des enceintes. AirPlay ne fonctionnera pas en regardant des vidéos sur iTunes.

1: “□” symbolise un caractère unique pour chaque paramètre. 2: Le nom qui est affiché pour ce système peut être modifié à partir de “Pour définir les paramètres liés au réseau”. (⇒ 8)

Panasonic n'assume aucune responsabilité quant aux données et/ou aux informations qui pourraient être compromises pendant une transmission sans fil.

Fréquence de la bande utilisée

• Ce système utilise une bande de fréquence de 2,4 GHz.

Certification de cet appareil

• Ce système est conforme aux limitations de fréquence et a obtenu une certification relative au règlement en vigueur sur les fréquences. Par conséquent, une autorisation de détention d'appareil sans fil n'est pas nécessaire.
• Dans certains pays, les actions suivantes sont punies par la loi : - Démontage ou modification de ce système.
• Suppression des indications de spécifications.

Limites d'utilisation

• La transmission sans fil et/ou l'utilisation avec tous les appareils équipés de la technologie Bluetooth® n'est pas garantie.
• Tous les dispositifs doivent se conformer aux normes définies par Bluetooth SIG, Inc.
• En fonction des caractéristiques et des paramètres d'un dispositif, la connexion peut échouer ou bien certaines opérations peuvent être différentes.
• Ce système prend en charge les fonctionnalités de sécurité Bluetooth. Mais en fonction de l'environnement et/ou des paramètres, cette sécurité peut être insuffisante. Utilisez avec précaution la transmission sans fil des données vers cet appareil.
• Ce système ne peut pas transmettre de données vers un dispositif Bluetooth®.

Notice d'utilisation

• Utilisez ce dispositif à une portée maximale de 10 m. La portée peut diminuer en fonction de l'environnement, des obstacles ou des interférences.

Interférences provenant d'autres dispositifs

• Ce système peut ne pas fonctionner correctement et des problèmes comme des parasites ou des coupures du son peuvent être causés par les interférences des ondes radio lorsque ce système se trouve trop près des dispositifs Bluetooth ou des dispositifs qui utilisent la bande de fréquence de 2,4 GHz.
• Ce système peut ne pas fonctionner correctement si les ondes radio d'une station de diffusion proche, etc., sont trop fortes.

Usages prévus

• Ce système est prévu unquément pour une utilisation normale et générale.
• N'utilise pas ce système près d'un équipement ou dans un environnement sensible aux interférences des ondes radio (exemple: aéroports, hôpitaux, laboratoires, etc.)

Opérations bluetooth®

En utilisant la connexion Bluetooth®, vous pouvez écouter le son provenant du dispositif audio Bluetooth® à partir de ce système à distance.

• Consultez le mode d'emploi du dispositif Bluetooth pour avoir plus de détails.
• Si vous avez l'intention d'utiliser un dispositif Bluetooth® compatible NFC (Near Field Communication), poursuivez vers "Connexion One-Touch (Connexion par NFC)".

Préparation

• Activez la fonctionnalité Bluetooth® du dispositif et placez-le près de cet appareil.

Appairage de dispositifs bluetooth®

1 Appuyez sur 3 "BLUETOOTH".

pour sélectionner

Si "Pairing" apparait sur l'afficheur, allez à l'étape 4.

Pour entrer le mode appairage*1

2 Appuyez sur [PLAY MENU] pour sélectionner "Pairing". 3 Appuyez sur [▲, ] pour sélectionner "OK? Yes" puis appuyez sur [OK].

Pour coupler un dispositif

4 Sélectionnez "SC-PMX100" à partir du menu Bluetooth® du dispositif Bluetooth®.

Le nom du dispositif connecté apparait sur l'afficheur pendant quelques secondes.

Démarrez la lecture sur le dispositif Bluetooth®.

*1: Vous pouvez également activer le mode appairage en appuyant quelques instants sur [3 -PAIRING] de l'appareil.

Connexion à un dispositif bluetooth® apparié

1 Appuyez sur [ ] pour sélectionner "BLUETOOTH".

"Ready" apparait sur l'afficheur.

2 Sélectionnez "SC-PMX100" à partir du menu Bluetooth® du dispositif Bluetooth®.

Le nom du dispositif connecté apparait sur l'afficheur pendant quelques secondes.

3 Démarrez la lecture sur le dispositif Bluetooth®.

Remarque :

• Si vous êtes invité à saisir le mot de passe, saisissez "0000".
• Vous pouvez memoriser jusqu'à 8 dispositifs sur cet appareil. Si un 9e dispositif est coupé, le dispositif inutilisé depuis le plus longtemps sera remplacé.
• Cet appareil ne peut être connecté qu'à un seul dispositif à la fois. Lorsque "BLUETOOTH" est sélectionné comme source, cet appareil essayera automatiquement de se connecter au dernier dispositif Bluetooth connecté. ("Linking" apparait sur l'afficheur durant ce processus.)

Uniquement pour dispositifs bluetooth® compatibles NFC (dispositifs android)

En mettant simplement en contact un dispositif Bluetooth® compatible NFC (Near Field Communication) avec l'appareil, vous pouvez effectuer tous les préparatifs, à partir de l'enregistrement d'un dispositif Bluetooth à l'établissement de la connexion.

Préparation

• Activez la fonctionnalité NFC du dispositif.
• Une version du dispositif Android plus ancienne que la 4.1 nécessite l'installation de l'application "Panasonic Music Streaming" (Gratuits).

1 Entrez "Panasonic Music Streaming" dans le champ de recherche de Google Play pour le searcher, puis sélectionnez "Panasonic Music Streaming". 2 Démarrez l'application "Panasonic Music Streaming" sur le dispositif. - Suivez les instructions affichées sur l'écran de votre dispositif. - Utilisez toujours la dernière version de l'application.

1 Appuyez sur 3 pour sélectionner "BLUETOOTH". 2 Touchez et maintenez votre dispositif sur la zone tactile NFC de cet appareil. (⇒ 5)

Ne déplacez pas le dispositif Bluetooth® avant qu'il émette un bip, qu'il affiche un message ou qu'il réagisse d'une autre manière. Une fois que le dispositif Bluetooth® a réagi, éloignez-le de cet appareil.

• Lorsque l'enregistrement et la connexion du dispositif Bluetooth® sont terminés, le nom du dispositif connecté est indiqué sur l'afficheur pendant quelques secondes.
• La position de la zone tactile NFC est différente en fonction du dispositif. Si aucune connexion ne peut être établie même lorsque votre dispositif Bluetooth a touché la zone tactile NFC de cet appareil, changez la position du dispositif. La situation peut être également améliorée si vous téléchargez l'application dédiée "Panasonic Music Streaming" et que vous la démarrez.

Démarrer la lecture sur le dispositif Bluetooth.

Remarque :

• Si vous touchez cet appareil avec un autre dispositif, vous pourrez mettre à jour la connexion Bluetooth. Le dispositif connecté précédemment sera automatiquement déconnecté.
• Lorsque la connexion est établie, la lecture peut démarrer automatiquement en fonction du type de dispositif qui est utilisé.
• La connexion One-Touch peut ne pas fonctionner correctement en fonction du type de dispositif qui est utilisé.

Mode de transmission bluetooth®

Vous pouvez changer le mode de transmission afin de donner la priorité à la qualité de la transmission ou à la qualité du son.

Préparation

• Appuyez sur 3 pour sélectionner "BLUETOOTH".
• Si un dispositif Bluetooth® est déjà connecté, déconnectez-le.

1 Appuyez plusieurs fois sur [PLAY MENU] pour sélectionner "Link Mode". 2 Appuyez sur [4, ] pour sélectionner le mode puis appuyez sur [OK].

Mode 1: Met l'accent sur la connectivité

Mode 2: Met l'accent sur la qualité du son

Remarque :

• Sélectionnez "Mode 1" si le son est coupé.
• Le réglage d'usine par défaut est "Mode 2"

Niveau d'entrée bluetooth®

Si le niveau d'entrée du son provenant du dispositif Bluetooth® est trop bas, changez les paramètres du niveau d'entrée.

Préparation

• Connectez un dispositif Bluetooth®. 1 Appuyez plusieurs fois sur [PLAY MENU] pour sélectionner "Input Level". 2 Appuyez sur [▲, ] pour sélectionner le niveau puis appuyez sur [OK].

$$ \begin{array}{c} \text {L e v e l} 0 ^ {\prime \prime} \leftrightarrow \text {L e v e l} + 1 ^ {\prime \prime} \leftrightarrow \text {L e v e l} + 2 ^ {\prime \prime} \ \uparrow \end{array} $$

Remarque :

• Sélectionnez "Level 0" si le son est déformé.
• Le réglage d'usine par défaut est "Level 0".

Déconnexion d'un périphérique bluetooth®

1. Tandis qu'un dispositif Bluetooth® est connecté : Appuyez plusieurs fois sur [PLAY MENU] pour sélectionner "Disconnect?". 2. Appuyez sur [▲, ] pour sélectionner "OK? Yes" puis appuyez sur [OK].

Remarque :

• Vous pouvez également déconnecter le dispositif Bluetooth® en appuyant quelques instants sur le bouton [® -PAIRING] de l'appareil.
• Le dispositif Bluetooth® sera déconnecté si une source audio différente (ex. "CD") est sélectionnée.

Bluetooth® veille

Lorsque "SC-PMX100" est sélectionné à partir du menu Bluetooth® d'un dispositif Bluetooth® couplé, cet appareil sortira automatiquement du mode veille et établira une connexion Bluetooth®.

1 Appuyez plusieurs fois sur [SETUP] pour sélectionner "BLUETOOTH Standby". 2 Appuyez sur [↓, ] pour sélectionner "On" puis appuyez sur [OK].

Remarque :

• Pour désactiver la fonction, sélectionnez "Off" à l'étape 2.
• Le réglage d'usine par défaut est 'Off'. Si cette fonction est sur "On", la consommation d'énergie en veille augmentera.

Informations sur le support

• Veuillez prendre note que Panasonic n'accepte aucune responsabilité pour la perte de données et/ou d'information.

Compatible iphone/ipad/ipod

iPhone 6 Plus / iPhone 6 / iPhone 5s / iPhone 5c / iPhone 5 / iPhone 4s / iPhone 4 / iPhone 3GS / iPhone 3G / iPhone

iPad Air 2 / iPad Air / iPad (3e et 4e génération) / iPad 2 / iPad / iPad mini 3 / iPad mini 2 (iPad mini avec écran Retina) / iPad mini

iPod touch (de la 1re à la 5e génération)

iPod nano (de la 2e à la 7e génération)

(a compter de mars 2015)

Remarque :

• Ne raccordez pas les modèles qui ne sont pas listés ci-dessus. Ils pourraient fonctionner de manière inattendue.
• La compatibilité dépend de la version du logiciel. Mettez à jour votre iPhone/iPad/iPod avec le dernier logiciel avant de l'utiliser avec cet appareil.
• Lisez le Guide Utilisateur de l'iPhone/iPad/iPod du mode d'emploi.

Compatible avec les dispositifs USB

• Cet appareil ne garantit pas la connexion avec tous les dispositifs USB.
• Les systèmes de fichier FAT12, FAT16 et FAT32 sont pris en charge.
• Cet appareil prend en charge l'USB 2.0 Haut Débit.
• Cet appareil peut prendre en charge les dispositifs USB allant jusqu'à 32 GB.
• Formats de fichier pris en charge et extensions : MP3 (".mp3"), AIFF (".aiff"), FLAC (".flac"), WAV (".wav"), AAC (".m4a")

Remarque :

• Les fichiers sont définis en tant que plages et les dossiers sont définis en tant qu'albums.
• Cet appareil peut accéder au maximum à :
• 800 albums (y compris le dossier racine)
• 8000 plages
• 999 plages dans un album

Compatible CD

• Ce système peut lire des disques conformes au format CD-DA.
• Ce système peut lire des CD-R/RW qui contiennent le format CD-DA ou MP3.
• Avant de le lire, finalisez le disque avec le dispositif qui a servi à l'enregistre.
• Le disque doit être conforme à ISO9660 niveau 1 ou 2 (sauf formats étendus).

Remarque :

• Il est possible que certains CD-R/RW ne puissent pas être lus en raison de l'état de l'enregistrement.
• Les fichiers MP3 sont définis en tant que plages et les dossiers sont définis en tant qu'albums.
• Cet appareil peut accéder au maximum à :
• CD-DA : 99 plages
• MP3 : 999 pistes, 255 albums (dossier racine inclus)
• Les enregistrements ne seront pas forcément lus dans l'ordre dans lequel vous les avez enregistrés.

Mise en place du support

Appuyez sur [CD/USB] pour sélectionner "CD".

Périphérique iphone/ipad/ipod ou USB

Raccordez uniquement des modèles iPhone/iPad/iPod compatibles ( gauche). Le cas contraire, ils pourraient fonctionner de manière inattendue.

= 5V2.1A

Appuyez sur [CD/USB] pour sélectionner "USB".

L'affichage changera automatiquement pour "iPod" si un iPhone/iPad/iPod compatible est raccordé au port.

Chargement d'un iphone/ipad/ipod

Avec l'appareil en marche, le chargement démarre lorsqu'un iPhone/iPad/iPod est raccordé à cet appareil.

• Pour continuer le chargement via le câble de connexion USB durant le mode veille, assurez-vous que l'iPhone/iPad/iPod a démarré le chargement avant de mettre cet appareil en mode veille.
• Vérifiez l'iPhone/iPad/iPod pour voir si la batterie est complètement chargée. (Une fois complètement chargée, retirez l'iPhone/iPad/iPod.)

Remarque :

• Retirez le CD seulement lorsqu'il a arrêté de tourner.
• Pour connecter un iPhone/iPad/iPod, utilisez le câble USB dédié (non fourni).
• Insérez directement le dispositif USB. N'utilisez pas de câble d'extension USB.
• Veuillez débrancher le dispositif USB si vous avez fin de l'utiliser.
• Avant de retirer le périphérique USB, sélectionnez une source autre que "USB".

Commandes de lecture du support

Les symboles suivants indiquent la disponibilité de la fonctionnalité.

CD: CD audio au format CD-DA et CD contenant des fichiers MP3 iPod: iPhone/iPad/iPod compatible branché au port USB. USB: Dispositifs USB contenant des fichiers MP3/AIFF/FLAC/WAV/AAC Bluetooth : Dispositif Bluetooth® connecté AirPlay: Lorsqu'il est connecté à un dispositif compatible AirPlay Network: Lorsqu'il est connecté à un dispositif compatible AllPlay/DLNA

Préparation

• Allumez l'appareil.
• Introduisez le support ou connectez le dispositif compatible Bluetooth®/AirPlay/AllPlay/DLNA.
• Appuyez sur [CD/USB] ou [ ] pour sélectionner la source audio.
• [AirPlay] [Network] : Lorsque ce système est sélectionné comme enceintes de sortie, la source audio change pour celle du réseau.

Commandes de base

iPod

USB

Blue

both

AirPla

Network

Lecture	Appuyer sur [▶/■].
Arrêt	Appuyer sur [■]. • [USB] : La position est mémorisée et “Resume” s'affiche. • [USB] : Appuyez deux fois sur [■] pour arrêter complètement la lecture.
Pause	Appuyer sur [▶/■]. Réappuyer pour continuer la lecture.
Saut	Appuyez sur [↓←] ou [▶↑] pour sauter une piste. (apparéil principal : [↓←/↓←] ou [▶→/▶→])
	CD | [USB] : Appuyez sur [▲] ou [▼] pour sauter l'album MP3/AIFF/FLAC/WAV/AAC.
Recherche (Sauf AirPlay Network)	Durant la lecture ou la pause Appuyez et maintainez [↓←] ou [▶]. (apparéil principal : [↓←/↓←] ou [▶→/▶→]) • [iPod] : La recherche arrière ne peut s'effectuer que dans la piste en cours.

Remarque :

• Pour utiliser la télécommande de cet appareil avec un dispositif Bluetooth®, le dispositif Bluetooth® doit prendre en charge les profils AVRCP (Audio Video Remote Control Profile). En fonction de l'état du dispositif, certaines commandes peuvent ne pas fonctionner.
• Les résultats de l'opération peuvent être DIFFÉRÉS en fonction du modèle d'iPhone/iPad/iPod. Network: Certaines commandes pourraient ne pas marcher en fonction de l'appli en cours d'utilisation, ou lorsque la fonctionnelle DLNA est utilisée, etc.
• CD [USB] : Les pistes peuvent être sélectionnées en appuyant sur les touches numériques.
• Bluetooth : En bénéficiant des contenus vidéo avec cette fonction, les sorties vidéo et audio peuvent ne pas être synchronisées.

Visualisation des informations disponibles

USB

Bluetooth

AirPlay

Appuyez plusieurs fois sur [display].

ex. MP3

"Album": Numéro de l'album

“T□□□” Numéro de la piste

“T01” Numéro de la piste

“Album “Piste

Remarque :

• Nombre de caractères maximum pouvant être affichés : environ 32
• Ce système prend en charge les tags ID3 ver. 1 et 2.
• Les données de texte que l'appareil ne prend pas en charge peuvent s'afficher différemment.

Menu lecture CD USB airplay network

1 CD USB : Appuyez sur [PLAY MENU] pour sélectionner "Playmode" ou "Repeat". AirPlay Network : Appuyez sur [PLAY MENU] pour sélectionner "Repeat" ou "Shuffle". 2 Appuyez sur [▲, ▼] pour sélectionner le paramètre puis appuyez sur [OK].

CD USB : Playmode

Off Playmode	Annule les paramètres du mode lecture.
1-Track	Ne joue que la piste sélectionnée. • "1TR" s'affiche. (Sautez sur la piste désirée.)
1-Album	Lit uniquement l'album MP3/AIFF/FLAC/WAV/AAC sélectionné. • "1ALBUM" s'affiche.
Random	Joue aléatoirement le contenu. • "RND" s'affiche.
1-Album Random	Lit aléatoirement les pistes de l'album MP3/AIFF/FLAC/WAV/AAC sélectionné. • Appuyez sur [▲] ou sur [▼] pour sélectionner l'album MP3/AIFF/FLAC/WAV/AAC. • "1ALBUM", "RND" s'affiche.
CD USB : Repeat
On Repeat	Active le mode répétition. • "▶" s'affiche.
Off Repeat	Déactive le mode répétition.
AirPlay Network
Repeat	Référez-vous au dispositif raccordé pour vérifier le paramètre sélectionné.
Shuffle	Référez-vous au dispositif raccordé pour vérifier le paramètre sélectionné.

Remarque :

• Pendant la lecture aléatoire, il n'est pas possible d'accéder directement aux plages déjà lues ou appuyer sur les touches numériques.
• Fonction de mode lecture ne fonctionne pas avec "Lecture du programme".
• Le mode est annulé si vous ouvrez le plateau du disque ou si vous débranchez le périphérique USB.

Lecture du programme CD USB

Cette fonction permet de programmer un maximum de 24 plages.

CD (CD-DA)

1. Appuyer sur [PROGRAM] en mode d'arrêt. "PGM" s'affiche. 2. Appuyer sur les touches numériques pour sélectionner la plage désirée.

Répéter cette étape pour programmer d'autres plages.

3 Appuyer sur [▶/■] pour lancer la lecture.

CD (MP3), USB

1 Appuyer sur [PROGRAM] en mode d'arrêt. "PGM" s'affiche. 2 Appuyer sur [▲,▼] pour sélectionner l'album souhaité. 3 Appuyer sur [▶], puis sur les touches numériques pour sélectionner la plage souhaitée. 4 Appuyer sur [OK].

Effectuer les étapes 2 à 4 pour programmer d'autres plages.

5 Appuyer sur [▶/II] pour lancer la lecture.

Vérifier le contenu de la programmation	Appuyez sur [◇◇] ou [▶▶] en mode arrêt.
Effacer laforthènière plage	Appuyer sur [DEL] en mode d'arrêt.
Annuler le mode de lecture programmée	Appuyer sur [PROGRAM] en mode d'arrêt. • “PGM” s'éteint.
Effacer toutes les plages programmées	Appuyer sur [■] en mode d'arrêt. “Clear All” est affché. Dans les 5 secondes qui suivent, appuyer de nouveau sur [■].

Remarque :

• La mémoire du programme est effacée si vous ouvrez le plateau du disque ou si vous débranchez le périphérique USB.

Radio FM

30 stations FM peuvent être préréglées.

Preparation

Appuyez plusieurs fois sur [RADIO, EXT-IN] pour sélectionner "FM".

Préreglage automatique

1 Appuyer sur [RADIO MENU] pour sélectionner "Auto Preset". 2 Appuyer sur [4, 1] pour sélectionner la fréquence "Lowest" (la plus BASSE) ou "Current" (en cours).

Lowest :

Pour commencer le préparamétrage automatique avec la fréquence la plus BASSE ("FM 87.50MHz").

Current :

Pour commencer le préparamétrage automatique avec la fréquence en cours.

3 Appuyer sur [OK] pour lancer le pré réglage.

Le tuner commence le préégalage de toutes les stations qu'il peut recevoir dans les canaux par ordre croissant.

Pour annuler, appuyez sur [■].

*1: Pour changer la fréquence, consultez "Réglage et préréglage manuels".

Réglage et préréglage manuels

Appuyer sur [▶/▶] ou [▶/▶] pour synchroniser la station souhaitée.

• Vous pouvez également appuyer sur [▶/▶] ou [▶/▶] sur l'appareil principal lorsque "Manual" est sélectionné comme mode de réglage ^42.

Pour effectuer automatiquement la syntonisation, appuyer sur la touche et la maintenir enfoncée jusqu'à ce que la fréquence commence à changer rapidement.

2 Appuyer sur [PROGRAM].

3 Appuyer sur les touches numériques pour sélectionner un canal.

Effectuer les étapes 1 à 3 à nouveau afin de prérogrammer plus de stations.

La nouvelle station remplace toute station qui occupe le même numéro préré.

Sélection d'une station prérégée

Appuyez sur les touches numériques, [▶] ou [▶] pour sélectionner la station prérégée.

• Vous pouvez également appuyer sur [1] ou [▶/▶] sur l'appareil principal lorsque “Preset” est sélectionné comme mode de réglage ^52.

*2 : Pour changer le mode de réglage

1. Appuyez plusieurs fois sur [RADIO MENU] pour désigner "Tune Mode". 2. Appuyez sur [«, »] pour sélectionner "Manual" ou "Preset", puis appuyez sur [OK].

Diffusion RDS

Cet appareil peut afficher les données de texte transmises par les stations de radio dotées du système RDS disponible dans certaines régions.

Appuyez plusieurs fois sur [DISPLAY].

• Le RDS est disponible uniquement si la stéreo fonctionne à la réception.
• Il est possible que le système RDS ne soit pas disponible si la réception n'est pas bonne.

PMX100B DAB+

Preparation

Appuyez plusieurs fois sur [RADIO, EXT-IN] pour sélectionner "DAB+".

Si vous sélectionnez "DAB+" pour la première fois, le système démarrera la méthode "DAB Auto Scan".

Note :

• Si aucune station n'est trouvée, "Scan Failed" s'affiche. Réglez l'antenne et réessayez.

Balayage automatique DAB

1 Appuyez sur [RADIO MENU] pour sélectionner "Auto Scan" puis appuyez sur [OK].

"Start?" s'affiche.

2. Appuyez sur [OK].

"DAB Auto Scan" s'affiche.

Syntonisation manuelle DAB

Pour couvrir la position de l'antenne, utilisez la syntonisation manuelle pour rechercher les blocs de fréquence DAB sélectionnés.

1 Appuyez plusieurs fois sur [RADIO MENU] pour sélectionner "Manual Scan". 2 Appuyez sur [↓, ↑] pour sélectionner un bloc de fréquence à balayer puis appuyez sur [OK].

Préreglage de la mémoire

Vous pouvez prérégliser jusqu'à 20 stations DAB.

1 Appuyez sur [«] ou sur [»] pour sélectionner une station. - Vous pouvez également appuyer sur [!] ou [?] sur l'appareil principal lorsque "Station" est sélectionné comme mode de réglage*. 2 Appuyez sur [PROGRAM]. 3 Appuyez sur les touches numériques pour sélectionner un nombre préréglé.

Effectuez de nouveau les étapes 1 à 3 pour préréglé plus de stations.

Note :

• Une station déjà sauvegardée est écrasée si une autre station est sauvegardée avec le même numéro préréglé.
• Vous ne pouvez pas prérégliser une station si celle-ci n'est pas diffusée ou si vous avez sélectionné un service secondaire.
• Les stations précédemment mémorisées sont effacées durant le balayage automatique.

Sélection d'une station prérégée

Appuyez sur les touches numériques, [▶] ou [▶] pour sélectionner la station prérégée.

• Vous pouvez également appuyer sur [?] ou [?] sur l'appareil principal lorsque "Preset" est sélectionné comme mode de réglage. 1. *1: Pour changer le mode de réglage

1 Appuyez plusieurs fois sur [RADIO MENU] pour désigner "Tune Mode". 2 Appuyez sur [▲, ▶] pour sélectionner "Station" ou "Preset", puis appuyez sur [OK].

Visualisation des informations disponibles

Vous pouvez voir les informations sur la diffusion DAB, le type de programme, l'étiquette de l'ensemble, la fréquence et la durée.

Appuyez sur [DISPLAY] pour voir les informations disponibles.

Paramètres DAB

1. Appuyez plusieurs fois sur [RADIO MENU] pour sélectionner une option. 2. Appuyez sur [▲, ▼] pour sélectionner le paramètre désiré puis appuyez sur [OK].

DAB Secondary
Primary	Pour écouter le service principal.
Secondary	Pour écouter les services secondaires. “▼” s'affiche.
Auto Clock Adj
On Adjust	Démarre le réglage automatique de l'horloge.
Off Adjust	Annule le réglage automatique de l'horloge.

Qualité du signal DAB

En réglant l'antenne, vous pouvez contrôler la qualité de la réception.

1 Appuyez plusieurs fois sur [RADIO MENU] pour sélectionner "Signal Quality". 2 Appuyez sur [, ] pour sélectionner la fréquence.

Le bloc de fréquences actuel s'affiche puis la qualité de la réception apparait.

Qualité de la réception 0 (faible) à 8 (excellent)

Pour utiliser l'entrée auxiliaire

Vous pouvez connecter un magnétoscope, lecteur DVD etc, et écouter de l'audio grâce à ce système.

Préparation

Raccordez l'appareil extérieur.

1. Appuyez plusieurs fois sur [RADIO, EXT-IN] pour sélectionner "AUX". 2. Lancer la lecture à partir de l'appareil externe.

Utilisation de l'entrée PC

Vous pouvez dire de la musique sur le PC avec les enceintes de ce système en raccordant le PC à la prise PC IN de l'appareil principal.

"Specifications" ( 22)

Avant de raccorder un ordinateur

Suivez les étapes suivantes.

• Consultez ce qui suit pour connaître les versions recommandées du système d'exploitation de votre ordinateur : Windows Vista, Windows 7, Windows 8, Windows 8.1 -OSX10.7,10.8,10.9,10.10

Téléchargez et installez le pilote dédié sur l'ordinateur. (Uniquement pour Windows OS) Téléchargez et installez le pilote dédié à partir du site ci-dessous. http://panasonic.jp/support/global/cs/audio/ (Ce site est uniquement en anglais.) ② Téléchargez et installez l'appli dédiée "Panasonic Audio Player" (gratuite) sur votre ordinateur. (Pour Windows et OS X) Téléchargez et installez l'appli dédiée à partir du site ci-dessous. http://panasonic.jp/support/global/cs/audio/ (Ce site est uniquement en anglais.)

(a compter de mars 2015)

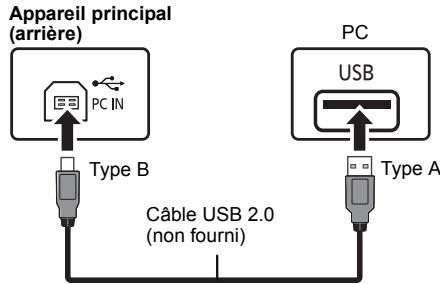

Écoute du son provenant d'un PC

1 Débranchez le cordon d'alimentation secteur. 2 Connectez l'appareil principal et un PC.

3 Branchez le cordon d'alimentation secteur à l'appareil principal et mettez en marche ce système. 4 Appuyez plusieurs fois sur [RADIO, EXT-IN] pour sélectionner "PC". 5 Utilisez le PC pour la lecture.

Lorsque vous lisez du son haute définition, il est recommandé d'utiliser un câble USB 2.0 Haut Débit.

Changement de la qualité sonore

1 Appuyez plusieurs fois sur [SOUND] pour sélectionner un effet sonore. 2 Appuyez sur [4, ] pour sélectionner le réglage souhaité.

Sur l'appareil principal Tourner [BASS] ou [TREBLE] pour régler le niveau.

Égaliseur préréglé (preset EQ)

Appuyez plusieurs fois sur [PRESET EQ] pour sélectionner un paramètre.

Heavy	Apporte plus de dynamique auxsonsrock
Soft	Pour la musique de fond
Clear	Clarifie les haute fréquences
Vocal	Polit les vocales
Flat	Annule l'effet sonore

Cette fonction vous permet de bénéficier d'un effet de basses puissantes.

Appuyer sur [D. BASS] pour sélectionner "On D. Bass" ou "Off D. Bass".

Réglage de l'horloge

Cette horloge fonctionne avec un cycle horaire de 24 heures.

1 Appuyer sur [CLOCK/TIMER] pour sélectionner "Clock". 2 Appuyez sur [, ] pour régler l'heure puis appuyez sur [OK].

Pour vérifier l'heure

Appuyez sur [CLOCK/TIMER].

Remarque :

• Remettez l'horloge à l'heure régulière pour maintenir l'heure juste.

Minuterie de veille

La minuterie de veille éteint l'appareil après l'heure réglée.

Appuyez sur [SLEEP] de façon répétée pour sélectionner le paramètre (en minutes).

$$ \begin{array}{c}\text {3 0 m i n} ^ {\prime \prime} \rightarrow^ {\prime \prime} 6 0 \text {m i n} ^ {\prime \prime} \rightarrow^ {\prime \prime} 9 0 \text {m i n} ^ {\prime \prime} \rightarrow^ {\prime \prime} 1 2 0 \text {m i n} ^ {\prime \prime}\\uparrow \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \text {O f f} ^ {\prime} (\text {A n n u l e r}) \leftarrow\end{array} $$

Pour afficher la durée restante

Appuyez sur [SLEEP].

Remarque :

• La minuterie de veille peut être utilisée conjointement avec la minuterie de lecture.
• La minuterie de veille a tout à priorité. Veiller à ne pas régler des minuteries qui se chevauchent.

Minuterie de lecture

Il est possible de régler la minuterie pour qu'elle démarre à une heure donnée pour vous réveiller.

Préparation

Régler l'horloge.

1 Appuyez plusieurs fois sur [CLOCK/TIMER] pour sélectionner "Timer Adjust". 2 Appuyez sur [, ] pour régler l'heure du début ("On Time"), puis appuyez sur [OK]. 3 Appuyez sur [, ] pour régler l'heure de la fin ("Off Time"), puis appuyez sur [OK]. 4 Appuyez sur [, ] pour sélectionner la source musicale ^*1 puis appuyez sur [OK].

Pour activer le programmeur

1 Préparez la source musicale sélectionnée et réglez le volume désiré. 2 Appuyez sur [O, PLAY].

O'' s'affiche.

Pour annuler, appuyer de nouveau sur [©, PLAY]. L'appareil doit être éteint pour que la miniterie fonctionne.

Vérifier les réglages

Appuyez plusieurs fois sur [CLOCK/TIMER] pour sélectionner "Timer Adjust".

(Pendant la veille, appuyez deux fois sur [CLOCK/TIMER].)

Remarque :

• La minuterie démarre à un volume faible et augmente progressivement jusqu'au niveau prédéfini.
• Si elle est activée, la minuterie entre en fonction chaque jour à l'heure spécifique.
• Si vous éteignez l'appareil et le rallumez tandis qu'une minuterie est en marche, la minuterie ne s'arrête pas à l'heure de fin.

*1: "CD", "USB", "DAB+ ("[PMX100B])", et "FM" peuvent être sélectionnées comme source musica.

Pour que la source sociale de la minuterie passe par le port de l'iPhone/iPad/iPod et des dispositifs USB, sélectionnez "USB".

Fonction d'arrêt automatique

Avec le réglage d'usine par défaut, cet appareil passera automatiquement en mode veille si aucun son n'est diffusé et si aucune opération n'est effectuée pendant 20 minutes.

Pour annuler cette fonction

1. Appuyez plusieurs fois sur [SETUP] pour sélectionner "Auto Off". 2. Appuyez sur [↓,▶] pour sélectionner "Off" puis appuyez sur [OK].

Remarque :

• Pour activer la fonction, sélectionnez "On" à l'étape 2.
• Ce paramètre ne peut pas être sélectionné si radio est la source. Lorsque vous connectez un dispositif Bluetooth, la fonctionne marche pas. Si "Net Standby" est sur "On", cette fonction sera également sur "On". Pour changer le paramètre, paramétrez "Net Standby" sur "Off". (⇒ droite)

Mise à jour du logiciel

Occasionnellement, Panasonic peut mettre à disposition des mises à jour du calcul de ce système pour qu'elles ajoutent ou améliorent les fonctionnalités. Ces mises à jour sont disponibles gratuitement.

Vous pouvez également mettre à jour le logiciel à partir de la fenêtre pop-up vous demandant de le faire qui apparait sur l'écran de l'appli "Panasonic Music Streaming" (version 2.0.8 ou supérieure). Pour avoir des détails sur l'appli, visitez le site suivant. http://panasonic.jp/support/global/cs.audio/app/ (Ce site est uniquement en anglais.)

NE débranchez PAS le cordon d'alimentation secteur si un des messages suivants s'affiche.

• "Linking", "Updating" ou "□□□%" ("□" représenté un chiffre.)
• Pendant le traitement de la mise à jour, aucune autre opération ne peut être effectuée.

Préparation

• Allumez ce système.
• Connectez ce système au réseau domestique. ( 6) - Assurez-vous que le réseau est connecté à internet.

1 Appuyez plusieurs fois sur [RADIO, EXT-IN] pour sélectionner "Network". 2 Appuyez plusieurs fois sur [SETUP] pour sélectionner "SW Update" puis appuyez sur [OK]. 3 Appuyez sur [▲, ▲] pour sélectionner "OK? Yes" puis appuyez sur [OK] pour démarrer la mise à jour.

• Sélectionnez "OK? No" pour annuler la mise à jour. À la fin de la mise à jour, "Success" s'affiche.

4 Débranche le cordon d'alimentation secteur et rebranche-le après 3 minutes. - S'il n'y a aucune mise à jour, "No Need" s'affiche. - Le téléchargement demande plusieurs minutes. Cela pourrait prendre plus de temps ou ne pas fonctionner correctement en fonction de l'état de la connexion.

Contrôle de la version du logiciel

Appuyez plusieurs fois sur [SETUP] pour sélectionner "SW Version" puis appuyez sur [OK]. La version du logiciel installé s'affiche. - Appuyez sur [OK] pour quitter.

Veille réseau

Ce système peut semettre automatiquement en marche à partir du mode veille lorsqu'il est sélectionné pour servir d'enceinte de sortie au dispositif du réseau. Vous pourrez activer la veille réseau en effectuant les étapes suivantes:

1 Appuyez plusieurs fois sur [SETUP] pour sélectionner "Net Standby" puis appuyez sur [OK]. 2 Appuyez sur [, ] pour sélectionner "On" puis appuyez sur [OK].

Lorsque "Net Standby" est "On" - Le réseau (filaire/Wi-Fi) sera actif même en mode veille. - La consommation d'énergie en mode veille augmentera.

Pour désactiver la veille réseau

Sélectionnez "Off" à l'objet 2.

Lorsque le système est allumé à l'aide de cette fonctionnalité, le début de la musique pourrait ne pas être lu. - Selon l'application, les conditions pour activer cette fonction peuvent être différentes. Le système peut ne pas se mettre en marche même s'il est sélectionné comme sortie pour les enceintes. Dans ce cas, démarrez la lecture.

Paramètres du réseau local (LAN) sans fil

La fonction réseau local (LAN) sans fil peut être activée ou désactivée.

1 Appuyez plusieurs fois sur [RADIO, EXT-IN] pour sélectionner "Network". 2 Appuyez plusieurs fois sur [SETUP] pour sélectionner "Wireless LAN" puis appuyez sur [OK]. 3 Appuyez sur [▲, ▶] pour sélectionner “On” ou “Off” puis appuyez sur [OK]. - Le réglage d'usine par défaut est "On".

Force du signal wi-fi

Pour vérifier la force du signal Wi-Fi à l'endroit où ce système est situé.

Preparation

Connectez ce système à un réseau sans fil. ( 6)

1. Appuyez plusieurs fois sur [RADIO, EXT-IN] pour sélectionner "Network". 2. Appuyez plusieurs fois sur [SETUP] pour sélectionner "Signal Level" puis appuyez sur [OK].

"Level □" apparait sur l'afficheur. (“□” remplace un numéro.) - Appuyez sur [OK] pour sortir de ce mode d'affichage.

• Nous vous conseillons d'avoir un signal de force "3". Changez la position ou l'angle de votre routeur sans fil ou de ce système si "2" ou "1" est affiché et voyez si la connexion s'améliore.
• Si "Level 0" s'affiche, ce système ne peut pas établir de lien avec le routeur sans fil. (⇒ 20)

Nom du réseau sans fil (SSID)

Affiche le nom du réseau sans fil connecté (SSID).

1. Appuyez plusieurs fois sur [RADIO, EXT-IN] pour sélectionner "Network". 2. Appuyez plusieurs fois sur [SETUP] pour sélectionner "Net Info" puis appuyez sur [OK]. 3. Appuyez sur [\Delta, \nabla] pour sélectionner "SSID" puis appuyez sur [OK].

• Appuyez sur [OK] pour quitter.
• Si "No Connect" s'affiche, ce système n'est pas connecté au réseau sans fil.
• Les caractères qui ne peuvent pas s'afficher seront remplacés par " *".

Adresse ip/mac

Pour vérifier l'adresse IP ou l'adresse MAC Wi-Fi de ce système.

1 Appuyez plusieurs fois sur [RADIO, EXT-IN] pour sélectionner "Network". 2 Appuyez plusieurs fois sur [SETUP] pour sélectionner "Net Info" puis appuyez sur [OK]. 3 Appuyez sur [, ] pour sélectionner "IP Addr." ou "MAC Addr." puis appuyez sur [OK].

L'adresse IP ou l'adresse MAC s'affiche de façon partielle.

4 Appuyez sur [, ] sur la télécommande pour afficher le reste de l'adresse IP ou de l'adresse MAC.

• Appuyez sur [OK] pour quitter.
• Le “-” affiché en haut ou en bas à gauche de l'afficheur indique respectivement la première et la dernière unité.

Réinitialisation réseau

Pour réinitialiser les paramètres réseau.

1 Appuyez plusieurs fois sur [RADIO, EXT-IN] pour sélectionner "Network". 2 Appuyez plusieurs fois sur [SETUP] pour sélectionner "Net Reset" puis appuyez sur [OK]. 3 Appuyez sur [▲, ] pour sélectionner "OK? Yes" puis appuyez sur [OK].

• Attendez que "Network Initializing" arrête de défilier. WAC Mode" apparaitra sur l'afficheur.
• La "Méthode 1" de la méthode de configuration réseau est disponible. ( 6)
• Pour quitter "WAC Mode", appuyez sur [■].
• Cette fonction n'affecte pas le paramètre "Wireless LAN".

Guide de dépannage

Avant de faire une demande de réparation, vérifier les points suivants. En cas de doutes sur certains points particuliers ou si les solutions indiquées ne résolvent pas le problème, demander les instructions au revendeur.

Avez-vous la dernière version du logiciel installée ? Panasonic améliore de façon constante le logiciel du système afin de s'assurer que ses clients bénéficient d'une technologie de pointe. (⇒ 17)

Pour avoir plus d'aide, d'assistance et de conseils sur votre produit, veuillez visiter le site : http://panasonic.jp/support/global/cs.audio/ (Ce site est uniquement en anglais.)

Aucune opération ne peut être faite avec la télécommande.

• Vérifier que la pile est bien installée.

Le son est déformé ou il n'y a pas de son.

• Ajuster le volume de l'appareil.
• Eteindre l'appareil, déterminer et corriger la cause, puis le rallumer. Cela peut être provoqué par l'utilisation des enceintes à une puissance ou à un volume excessif, et lors de l'utilisation de l'appareil dans un environnement chaud.
• Vérifiez que les câbles d'enceinte sont correctement branchés.

Un son de "bourdonnement" peut être émis au cours de la lecture.

• Un cordon d'alimentation secteur CA ou une lampe fluorescente se trouve à proximité des câbles. Éloigner les autres appareils et câbles des cordons de cet appareil.

L'appareil ne fonctionne pas.

• Un des dispositifs de sécurité de l'appareil est entré en service.

Réinitialisez l'appareil de la façon suivante :

Appuyez [ɪ] sur l'appareil pour le mettre en veille.

Si l'appareil ne se met pas en veille, appuyez [I/I] sur l'appareil pendant environ 10 secondes. L'appareil sera forcé de passer en veille. Ou bien, débranchez le cordon d'alimentation secteur, attendez au moins 3 minutes, puis rebranchez-le.

Appuyez [O/I] sur l'appareil pour l'allumer. Si l'appareil ne marche jusqu'à peu, consultez le revendeur.

Des parasites sont audibles.

• Durant le mode "AUX", si un dispositif est raccordé en même temps à la prise AUX IN et au port USB, des parasites peuvent être générés en fonction du dispositif. Dans ce cas, débranchez le cable USB du port USB.

Disque

• Le disque n'a pas été correctement inséré. Le placer correctement.
• Le disque est sale. Nettoyer le disque.
• Remplacer le disque s'il est rayé, déformé ou non standard.
• Il y a de la condensation. Laisser l'appareil sécher pendant 1 à 2 heures.

La réception est mauvaise ou un battement est entendu.

• Gardez l'antenne éloignée des ordinateurs, des téléviseurs, des autres câbles et cordons. Utilisez une antenne extérieure.
• Éteignez le téléviseur ou éloignez-le du système.

Si le bruit est excessif durant la réception FM.

• Modifiez le son pour qu'il soit produit en mono.

1 Appuyez plusieurs fois sur [RADIO MENU] pour passer en "FM Mode". 2 Appuyez sur [▲, ] pour sélectionner "Mono" puis appuyez sur [OK].

Le son est à présent en mono. - Pour annuler, sélectionnez "Stereo" ou changez la fréquence.

Dans des circonstances normales, sélectionnez "Stereo".

Chargement ou fonctionnement impossible.

• Contrôlez que l'iPhone/iPad/iPod est connecté correctement.
• Reconnectez l'iPhone/iPad/iPod ou essayez de redémarrer l'iPhone/iPad/iPod.
• Durant le mode veille, le chargement ne s'effectuera pas par le câble de connexion USB. Allumez cet appareil et assurez-vous que le chargement a démarré avant de mettre cet appareil en mode veille.
• La batterie de l'iPhone/iPad/iPod est épuisée. Chargez l'iPhone/iPad/iPod et faites-le de nouveau fonctionner.
• Pour utiliser le port, allumez cet appareil. N'éteignez pas cet appareil avant que l'iPhone/iPad/iPod soit opérationnel.

Le périphérique USB ou son contenu ne peut pas être lu.

• Le format du périphérique USB ou son contenu est/n'est pas compatible avec l'appareil. Le périphérique USB fonctionne lentement.
• Les fichiers volumineux ou les périphériques USB de grande capacité sont plus longs à.

Le temps écoulé affiché est différent du temps de lecture réel.

• Transférer les données vers un autre périphérique USB ou sauvegarder les données et reformater le périphérique USB.

Bluetooth®

L'appairage ne peut pas être effectué. - Vérifiez l'état du dispositif Bluetooth®.

Le dispositif ne peut pas être connecté.

L'appairage du dispositif a échoué ou l'enregistrement a été remplacé. Essayez d'appairer de nouveau le dispositif. - Ce système pourrait être connecté à un dispositif différent. Déconnectez l'autre dispositif et essayez d'appairer de nouveau le dispositif. - Si le problème persiste, éteignez et rallumez l'appareil puis essayez encore.

• Pour certains dispositifs avec Bluetooth® incorporé, vous nevez définir manuellement la sortie du son sur "SC-PMX100". Lisez le mode d'emploi du dispositif pour avoir des détails.

Le son est coupé.

• Le dispositif se trouve au-delà des 10 m de portée de communication. Rapprochez le dispositif Bluetooth® de ce système.
• Retirez tous les obstacles se trouvant entre ce système et le dispositif.
• D'autres dispositifs utilisant la bande de fréquence 2,4 GHz (routeurs sans fil, four à micro-ondes, téléphones sans fil, etc.) créent des interférences.

Rapprochez le dispositif Bluetooth de ce système et éloignez-le des autres dispositifs. - Sélectionnez "Mode 1" pour stabiliser la communication. (⇒ 11)

La connexion one-touch (fonctionnalité NFC) ne marche pas.

Assurez-vous que l'appareil et la fonctionnalité NFC du dispositif sont allumés. ( 11)

L'ordinateur ne reconnait pas ce système.

• Vérifiez l'environnement d'exploitation. (⇒ 15)
• Redémarrez l'ordinateur, éteignez et mettez en marche ce système, rebranchez le câble USB.
• Utilisez un autre port USB de l'ordinateur.
• Installez le pilote dédié si vous utilisez un ordinateur avec Windows.

Impossible de trouver des fichiers musicaux stockés sur l'ordinateur.

Lorsque vous écoutez des fichiers musicaux sur un réseau, qui ne sont pas enregistrés sur leur serveur réseau ne sont pas affichés. Pour plus de détails, consultez le mode d'emploi de votre serveur. ( 22)

Impossible de se connecter au réseau.

• Vérifiez les paramètres et la connexion réseau. (⇒ 6)
• Si le réseau est paramétré pour être invisible, rendez le réseau visible pendant que vous le configurez pour cet appareil ou effectuez une connexion réseau filaire. ( 8)
• La sécurité Wi-Fi de ce système prend en charge seulement WPA2™. Votre routeur sans fil doit être compatible WPA2™. Pour avoir plus de détails sur la sécurité prise en charge par votre routeur et la manière de changer les paramètres, veuillez consulter le mode d'emploi ou contacter votre fournisseur internet. Assurez-vous que la fonction multicast du routeur sans fil est active.
• En fonction des routeurs, la touche WPS peut ne pas fonctionner. Essayez d'autres méthodes. (⇒ 6)
• Vérifiez les paramètres "Wireless LAN". (⇒ 18)

Il est impossible de sélectionner ce système comme enceintes de sortie.

Assurez-vous que les dispositifs sont connectés au même réseau que ce système. - Reconnectez les dispositifs au réseau. - Eteignez le routeur sans fil puis remettez-le en marche. - Eteignez ce système et remettez-le en marche, puis sélectionnez de nouveau ce système comme enceintes de sortie.

La lecture ne démarre pas. le son est coupé.

• Réglez l'orientation de l'antenne LAN sans fil à l'arrêt de l'appareil principal.
• Essayez d'éloigner encore plus les enceintes de l'appareil principal.
• Si vous utilisez la bande 2,4 GHz du routeur sans fil, simultanément avec d'autres dispositifs 2,4 GHz, tels que les fours à micro-onde, les téléphones sans fil, etc., cela peut causer des coupures de connexion.

Augmentez la distance entre cet appareil et ces dispositifs.

• Suivez les instructions du routeur. Si votre routeur supporte les 5GHz bandes, essayez d'utiliser les 5GHz bandes. Si vous désirez changer pour la bande 5 GHz, effectuez de nouveau la configuration réseau à l'aide d'un navigateur internet ( 6). À l'étape 9, assurez-vous de sélectionner le nom de votre réseau (SSID) pour la bande 5 GHz.
• Ne placez pas ce système à l'intérieur d'une armoire métallique, car cela pourrait bloquer le signal Wi-Fi.
• Placez ce système près du routeur sans fil.
• Si plusieurs dispositifs sans fil sont utilisés simultanément sur le même réseau sans fil que ce système, essayez d'éteindre les autres dispositifs ou de réduire leur utilisation du réseau sans fil.
• Si la lecture s'arrête, vérifie l'état de la lecture sur le périphérique.
• Reconnectez les dispositifs au réseau.
• Eteignez le routeur sans fil puis remettez-le en marche.
• Avec certaines versions iOS et iTunes, il pourrait être impossible de redémarrer la lecture AirPlay si le sélecteur est changé (ex. "CD") ou si ce système est étant, durant la lecture AirPlay. Dans ce cas, sélectionnez un dispositif différent à partir de l'icône AirPlay de Music App ou iTunes puis resélectionnez ce système comme sortie des enceintes. ( 10)
• Essayez un raccordement au réseau local filaire. (⇒ 8)

L'appareil principal affiche

Le cordon d'alimentation secteur vient d'être branché pour la première fois ou il y a eu une panne d'électricité récemment. Régler l'horloge.

L'horloge n'est pas à l'heure. Régler l'horloge en conséquence.

• La minuterie de lecture n'est pas régée. Régler la minuterie de lecture en conséquence.

• L'appareil n'a pas été utilisé pendant environ 20 minutes et se coupera dans une minute. Appuyez sur n'importe quelle touche pour annuler cela.

• L'appareil vérifie l'iPhone/iPad/iPod ou le dispositif USB connecté.
• Si cet affichage reste apparent, assurez-vous que la batterie de l'iPhone/iPad/iPod n'est pas épuisée et que l'iPhone/iPad/iPod est allumé et correctement connecté.

• Le téléchargement du logiciel a échoué. Appuyez sur n'importe quelle touche pour quitter. Veillez à réessayer plus tard.
• Le serveur est introuvable. Appuyez sur n'importe quelle touche pour quitter. Assurez-vous que le réseau sans fil est connecté à internet.

• Une opération incorrecte a été faite. Lire les instructions et essayer de nouveau.

• Il y a un problème avec cet appareil. Notez sur une feuille le nombre affiché, débranchez le cordon d'alimentation secteur et consultez votre revendeur.

• La mise à jour ou la configuration a échoué. Lisez les instructions et réessayez.

• Il n'y a pas de liaison entre ce système et le routeur sans fil.

Essayez les actions suivantes :

• Vérifiez que le routeur sans fil est en marche.

- Éteignez et rallumez ce système.

• Réinitialisez les paramètres du réseau sans fil. (⇒ 6)

Si le problème persiste, consultez votre revendeur.

• Ce système essaie de se connecter au dernier dispositif Bluetooth à avoir été connecté lorsque "BLUETOOTH" est sélectionné.
• Ce système communique avec le routeur sans fil pour achever la configuration réseau. En fonction du routeur sans fil, ce processus peut prendre quelques minutes. Essayez de rapprocher ce système du routeur sans fil.

• Le système exécute un traitement interne.
• Patientez environ 3 minutes.
• Ne débranchez pas le cordon d'alimentation secteur.

Cela pourrait causer un dysfonctionnement.

• Ce système ne peut pas se connecter au réseau. Contrôlez la connexion réseau. ( 6)

L'iPhone/iPad/iPod ou le dispositif USB n'est pas branché. Examinez le raccordement. - La batterie de l'iPhone/iPad/iPod est épuisée. Chargez l'iPhone/iPad/iPod et allumez-le avant de le connecter.

• Vous n'avez pas mis de disque ou celui que vous avez mis ne peut pas être lu par le système.

Il n'y a aucune station DAB préréglée à sélectionner. Prérégléz quelques canaux.

• Vérifier son contenu. Seul le format pris en charge peut être lu.
• Les fichiers du dispositif USB peuvent être corrompus. Formatez le dispositif USB et essayez de nouveau. L'appareil peut avoir un problème. Eteignez et rallumez-le.

• Cette station ne peut pas être réceptionnée. Contrôlez votre antenne.

• Vous avez connecté un iPhone/iPad/iPod qui ne peut pas être lu.
• Si l'iPhone/iPad/iPod est compatible, allumez-le avant de le connecter à cet appareil.
• Vous avez raccordé un périphérique USB qui n'est pas pris en charge.

• "PC" est sélectionné, mais aucun PC n'est connecté.

PGM full

• Il y a plus de 24 pistes programmées.

• Vous êtes en train de dire un fichier qui n'est pas pris en charge. Le système sautera cette piste et jouera la suivante.

L'appareil contrôle les informations du CD. Avec la disparition de cet affichage, démarrez l'opération.

• La télécommande et cet appareil utilisent des codes différents. Changez le code de la télécommande.
• Lorsque "Remote 1" s'affiche, appuyez sur [OK] et [1] pendant au moins 4 secondes.
• Lorsque "Remote 2" s'affiche, appuyez sur [OK] et [2] pendant au moins 4 secondes.

• Les stations ne peuvent pas être reçues. Contrôlez Your antenna, essayez la syntonisation manuelle DAB.

• L'iPhone/iPad/iPod ou le dispositif USB consomme trop de courant. Retirez l'iPhone/iPad/iPod ou le dispositif USB, puis éteignez ce système et rallumez-le.

• Le système n'affiche pas la durée de lecture restante des pistes à taux d'échantillonnage variable (VBR).

WAC mode

• La "Méthode 1" de la méthode de configuration réseau est disponible. (⇒ 6)
• Pour quitter "WAC Mode", appuyez sur [■].

Ceci s'affiche, par exemple, lorsque cet appareil s'éteint. - Ceci clignote lorsque le système essaie d'entrer en mode de configuration réseau.

• Ceci peut arriver, par exemple, lorsque la connexion réseau est interrompue.

Dans les situations suivantes, réinitialiser la mémoire :

• La pression sur les touches est sans effet.
• Vous désirez effacer et réinitialiser le contenu de la mémoire.

1 Débrancher le cordon d'alimentation secteur. Patienter 3 minutes avant de passer à l'étape 2. 2 Pendant que la touche [O/I] de l'appareil principal est maintenue enfoncée longuement, rebrancher le cordon d'alimentation secteur.

3 Relacher [i]

Les réglages sont revenus sur leurs paramètres d'usine par défaut. Les éléments en mémoire doivent être à nouveau définis.

• Pour réinitialiser les paramètres du réseau, effectuez la réinitialisation du réseau. (⇒ 18)

Code de la télécommande

Lorsque d'autres appareils Panasonic répondant à la télécommande de cet appareil, changer le code de télécommande de cet appareil.

Pour définir le code pour "remote 2

1 Appuyez sur [SELECTOR] sur l'appareil principal pour sélectionner "CD". 2 Appuyez et maintenez enfoncée la touche [SELECTOR] sur l'appareil principal et [2] sur la télécommande jusqu'à ce que "Remote 2" s'affiche.

3 Appuyer et maintenir les touches [OK] et [2] enfoncées pendant au moins 4 secondes.

• Le réglage d'usine par défaut est "Remote 1". Pour remettre la mode sur "Remote 1", répétez les étapes ci-dessus mais remplacez la pression sur la touche [2] de la télécommande par une pression sur [1].

Données générales

Alimentation CA 220 V à 240 V, 50 Hz

Consommation 45 W

Dimensions (appareil principal) (L x H x P) 211 x 114 x 267 mm

Poids (appareil principal) Environ 3 kg

Plage de température de fonctionnement 0°C à +40°C

Plage d'humidité de fonctionnement 35% à 80% RH (sans condensation)

Consommation d'énergie en mode veille

(Lorsque "BLUETOOTH Standby" est "Off") ^1,2 0,45 W (environ)

(Lorsque "BLUETOOTH Standby" est "On") ^1,2 0,5 W (environ)

(En veille réseau)*1 6 W (environ)

Puissance de sortie RMS

Canal avant (les deux canaux entrainés) 60 W par canal (3 Ω), 1 kHz, Distortion Harmonique

Totale 10%

Puissance RMS totale 120 W

Section FM

Préréglage de la mémoire (mémorisation) 30 stations

Plage de fréquence

87,50 MHz à 108,00 MHz (pas de 50 kHz)

Bornes d'antenne 75Ω (pasymétriques)

Bande de fréquence (longueur d'ondes)

Band III 5A à 13F

(174,928 MHz à 239,200 MHz)

Sensibilité *BER 4x10-4

Minimum requis -98 dBm

Prise de l'antenne externe DAB Connecteur-F (75 Ω)

Section bornes

Port USB Type de prise : USB-A

Alimentation du port USB SORTIE C. C. 5 V 2,1 A

Norme USB USB 2.0 Haut débit

Format de fichiers pris en charge MP3 (.mp3), AIFF (.aiff), FLAC (.flac),

Fréquence d'échantillonnage 32/44,1/48 kHz

Taille du mot sonore 16 bits

Fréquence d'échantillonnage 32/44,1/48/88,2/96/176,4/192 kHz

Taille du mot sonore 16 bits/24 bits

Système de fichier du périphérique USB

FAT12, FAT16, FAT32

PC IN (EXT-IN)

Type de prise : USB-B

USB 2.0 Haut débit

Norme USB : U

Spécification de classe audio USB USB Audio Class 2.0, Mode asynchrone

Fréquence d'échantillonnage 32/44,1/48/88,2/96/176,4/192 kHz

Taille du mot sonore 16 bits/24 bits

Disques pris en charge (8 cm ou 12 cm) CD, CD-R/RW (CD-DA, MP3*3)

Capteur Longueur d'onde 790 nm (CD)

Enceinte(s)

Woofer (Haut-parleur des graves)

cone de 14 cm x 1

Tweeter (Haut-parleur des aigus)

Dôme 1,9 cm x 1

Super haut-parleur d'aerus (tweeter)

1,2 cm type piezoelectrique x 1

Impedance 3Ω

Dimensions (L x H x P) 161 mm x 238 mm x 264 mm

Poids Environ 3 kg

Section bluetooth®

Version Bluetooth® Ver.2.1+EDR

Classe 2

Profils pris en charge A2DP, AVRCP

Bande de fréquence 2,4 GHz bande FH-SS

Distance de commande 10 m en Ligne de mire

Codec pris en charge AAC, SBC

Fréquence d'échantillonnage 32/44,1/48 kHz

Taille du mot sonore

16 bits

Nombre de canaux

bits

FLAC*4/ALAC/WAV

Fréquence d'échantillonnage

32/44,1/48/88,2/96/176,4/192 kHz

Taille du mot sonore

16 bits/24 bits

Nombre de canaux

2c.

Fréquence d'échantillonnage 32/44,1/48 kHz

Taille du mot sonore

16 bits

Nombre de canaux

2c.

FLAC*4/WAV

Fréquence d'échantillonnage

32/44,1/48/88,2/96/176,4/192 kHz

Taille du mot sonore

16 bits/24 bits

Nombre de canaux

Remarque :

• Spécifications sujettes à modifications sans préavis. Les poids et les dimensions sont approximatifs.
• La distortion harmonique totale est mesurée au moyen d'un analyseur de spectre numérique.

1: Aucun dispositif n'est raccordé au port USB avant le passage en mode veille. 2: La veille réseau est inactive. 3: MPEG-1 Layer 3, MPEG-2 Layer 3 4: Les fichiers FLAC non compressés pourraient ne pas marcher correctement.

Prend en charge des tailles de bloc de 1152 à 4096.

*5: Prend uniquement en charge le profil AAC-LC.

FLAC Decoder

Copyright (C) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 Josh Coalson

Ce produit contient le logiciel suivant :

(1) le logiciel développé indépendamment pour ou pour Panasonic Corporation, (2) le logiciel appartenant à un tiers et sous licence Panasonic Corporation. (3) le logiciel sous licence GNU General Public License, Version 2.0 (GPL V2.0), (4) le logiciel sous licence GNU Lesser General Public License, Version 2.1 (LGPL V2.1) et/ou, (L) logiciel "open source" autre que le logiciel sous licence GPL V2.0 et/ou GPL2. V1.2.

Les logiciels classés comme (3) - (5) sont distribués dans l'espoir qu'ils peuvent être utiles, mais SANS AUCUNE GARANTIE, sans même la garantie implicite de COMMERCIALISATION ou D'ADAPTATION A UN USAGE PARTICULIER.

Veuillez consulter les termes et conditions détaillés de ceux-ci figurant dans notre site web ci-dessous.

http://panasonic.jp/support/global/cs/music/oss/all8_3_1c.html Pendant au moins trois (3) ans à compter de la livraison de ce produit, Panasonic donnera à tout tiers qui nous contacte en utilisant les coordonnées ci-dessous, pour un montant non supérieur à notre coût pour la réalisation physique de la distribution du code source, une copie complète exploitable par ordinaire du code source correspondant, couvert par la GPL V2.0, LGPL V2.1 ou par d'autres licences avec l'obligation de le faire, ainsi que la notice des droits d'auteur respective.

Coordonnées de contact:

[e-mail]

Le code source et la notice des droits d'auteur sont également disponibles gratuitement sur notre site web suivant.

http://panasonic.net/avc/oss/
