HLDW165S - Appareil de cuisine PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tiroir chauffant
Marque	Panasonic
Modèle	HLDW165S
Dimensions (L x P x H)	595 x 570 x 140 mm
Poids net	16 kg
Alimentation électrique	220-240 V ~ 50/60 Hz
Puissance maximale	810 W
Capacité	20,5 L
Fonctions	Préchauffage vaisselle et verres, maintien au chaud, décongélation, fermentation, réchauffage
Réglages de puissance	0 à 7
Charge maximale	25 kg
Matériau du panneau avant	Acier inoxydable ou verre selon version
Nettoyage	Chiffon humide et détergent doux ; ne pas utiliser de nettoyeur vapeur ni de produits abrasifs
Sécurité	Mise à la terre obligatoire, surfaces chaudes, utilisation par enfants à partir de 8 ans sous surveillance
Installation	Doit être installé avec un four Panasonic ou sur une étagère fixe ; espace arrière minimum 45 mm
Pièces détachées	Contacter le centre de réparation agréé
Garantie	Reportez-vous au livret de garantie fourni

FOIRE AUX QUESTIONS - HLDW165S PANASONIC

Comment préchauffer la vaisselle dans le tiroir chauffant ?

Placez la vaisselle dans le tiroir, tournez le bouton sur le réglage 4 ou 7 selon le type, fermez le tiroir. Le voyant s'éteint et l'appareil chauffe. Le préchauffage dure environ 15-25 minutes pour 6 assiettes. Utilisez des maniques pour retirer la vaisselle chaude.

Combien de temps puis-je maintenir les aliments au chaud ?

Il est recommandé de ne pas maintenir les aliments au chaud plus d'une heure. Préchauffez d'abord l'appareil au réglage 7 pendant 10 minutes, puis placez les aliments couverts et réglez sur 5-6.

Quels aliments puis-je décongeler et comment ?

Vous pouvez décongeler de la viande (saucisses, côtelettes, steaks, viande hachée) au réglage 2 ou 3 sans couvrir. Décongelez le pain au réglage 3 en le couvrant. Ne couvrez pas la viande.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'appareil est sous tension et que le tiroir est bien fermé. Si le voyant clignote, le tiroir n'est pas complètement fermé. Si le problème persiste, contactez le centre de réparation agréé.

Le voyant marche/arrêt clignote, que signifie-t-il ?

Le voyant clignote lorsque l'appareil est allumé et que le tiroir est ouvert. Il s'arrête de clignoter quand le tiroir est bien fermé. Si le voyant clignote rapidement après fermeture, contactez le service de réparation.

Comment nettoyer le tiroir chauffant ?

Avant le nettoyage, coupez l'alimentation et laissez refroidir la plaque chauffante. Nettoyez l'extérieur avec un chiffon humide et un détergent doux. Pour le panneau avant en acier inoxydable, utilisez une éponge douce. Pour le verre, un nettoyant pour vitres. N'utilisez jamais de nettoyeur vapeur ni de produits abrasifs.

Puis-je installer l'appareil sans four ?

L'appareil peut être installé seul à condition d'être placé sur une étagère fixe dans une unité capable de supporter le poids. Il est recommandé de l'installer avec un four Panasonic. Assurez-vous d'un espace arrière d'au moins 45 mm et que les aérations ne sont pas obstruées.

Quels récipients puis-je utiliser dans le tiroir chauffant ?

Utilisez des récipients résistants à la chaleur. Ne placez pas de récipients venant directement du four ou de la cuisinière pour éviter d'endommager la plaque chauffante. Ne remplissez pas trop les récipients.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Rapportez-le à un centre de recyclage désigné ou à votre revendeur lors de l'achat d'un appareil neuf équivalent. Ce symbole (poubelle barrée) indique qu'il doit être recyclé conformément à la réglementation locale.

Que faire si le fusible saute lors de l'utilisation ?

Débranchez l'appareil et contactez le centre de réparation. Ne tentez pas de réparer vous-même. Les problèmes de branchement ou de mauvaise utilisation ne sont pas couverts par la garantie.

MODE D'EMPLOI HLDW165S PANASONIC

INSTRUCTIONS DE SÛRETÉ IMPORTANTES: Avant d'utiliser l'appareil, lisez attentivement les recommandations d'utilisation et conservez-les soigneusement.

Merci d'avoir fait l'achat de cet appareil Panasonic.

Table des matières

Mode d'emploi 2-10

Consignes de sécurité....2-4

Élimination des déchets.... 4

Caractéristiques et fonctions 5-7

• Schéma extérieur .... 5
• Pour le préchauffage de la vaisselle et les verres....6
• Pour le maintien au chaud....7
• Pour la décongélation et la fermentation.... 7

Consignes de réglage de puissance 8

Nettoyage 9

Dépannage....10

Instructions d'installation.... 11-14

Installation et branchement ....11

Consignes de sécurité.... 11-12

Dimensions....13

Installation de l'appareil....14

Caractéristiques techniques .... 15

Mode d'emploi

Consignes de sécurité

• Cet appareil peut être utilisé par des enfants à partir de l'âge de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, sans expérience ou connaissance, si elles sont surveillées ou ont reçu des instructions concernant l'utilisation sans risque de l'appareil et si ces personnes comprennent les dangers encourus. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.
  ■ AVERTISSEMENT : En cas de dysfonctionnement ou de panne, cessez immédiatement l’utilisation de cet appareil. Mettez l’appareil hors tension à l’interrupteur principal et au disjoncteur, puis contactez le centre de réparation. Omettre de suivre ces instructions peut créer des risque de fumée, de brûlures et d’électrocution.
  ■ Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou par un réparateur agréé par le fabricant afin d'éviter tout danger.
  ■ Veuillez ne pas démonter, réparer ou modifier cet appareil. Pour toute réparation, veuillez contacter le revendeur à qui vous avez acheté cet appareil.
  ■ AVERTISSEMENT : Cet appareil doit être relié à la terre afin d'éviter les électrocutions et les incendies.

Consignes de sécurité

■ AVERTISSEMENT : Cet appareil et ses pièces accessibles peuvent devenir chauds pendant l'utilisation. Faites attention à ne toucher ni les éléments chauffants ni la plaque chauffante situés à l'intérieur de l'appareil. Les enfants de moins de 8 ans et sans surveillance doivent être éloignés de l'appareil.
■ N'utilisez pas de produits nettoyants abrasifs ou de grattoir en métal pour nettoyer l'appareil, car ils peuvent rayer la surface.
■ N'utilisez pas d'appareil vapeur pour nettoyer.
■ Lors de l'installation de ce tiroir chauffant, vous devez pouvoir facilement l'isoler de l'alimentation électrique à l'aide d'un disjoncteur ou en le déconnectant du secteur.
■ Si l'appareil produit de la fumée ou des flammes, laissez le tiroir fermé afin d'étouffer le feu. Débranchez le cordon d'alimentation, ou coupez le courant en enlevant le fusible ou en basculant le disjoncteur.
■ Si l'appareil n'est pas entretenu régulièrement, la dégradation des surfaces pourrait affecter la durée de vie de l'appareil et produire une situation dangereuse.
- Les surfaces extérieures, y compris les aérations du meuble et de l’appareil, chaufferont pendant l’utilisation. Faites attention en ouvrant ou en fermant l’appareil et en plaçant ou en retirant les aliments et les récipients.

Consignes de sécurité

• Les vaporisateurs, les aérosols et les substances inflammables peuvent prendre feu quand ils sont chauffés. Ne rangez pas et n'utilisez pas ces articles près de l'appareil.
  ■ AVERTISSEMENT : Le fabricant ne pourra pas être tenu responsable des dommages éventuels causés aux personnes ou aux biens dûs au non-respect de ces instructions de sécurité, à l'interférence avec une quelconque partie de cet appareil ou à l'utilisation de pièces détachées autres que celles prévues par le fabricant.

Élimination des déchets

Informations sur l'élimination, pour les utilisateurs d'équipements électriques et électroniques (pour les particuliers)

Le symbole se trouvant sur les produits et/ou les documents qui les accompagnent signifie que les produits électriques ou électroniques ne doivent pas être jetés avec les déchets ménagers ordinaires. Pour qu'ils soient traités, récupérés et recyclés correctement, apportez ces produits aux centres de recyclage désignés, où ils seront acceptés gratuitement. Dans certains pays, vous pourrez ramener vos produits à votre revendeur local lors de l'achat d'un produit neuf équivalent. L'élimination correcte de ce produit permettra d'économiser des ressources précieuses et d'éviter tout effet nocif sur

la santé humaine et l'environnement qui pourrait se produire avec un traitement inapproprié des déchets. Pour savoir où se trouve votre centre de recyclage le plus proche, veuillez contacter les autorités locales.

Conformément à la législation de votre pays, des amendes peuvent être imposées en cas d'élimination incorrecte de ce type de déchets.

Informations sur l'élimination dans les pays hors de l'Union européenne

Ce symbole est valable seulement dans l'Union européenne.

Si vous souhaitez jeter ce produit, contactez les autorités locales ou votre revendeur afin de savoir comment en disposer correctement.

Caractéristiques et fonctions

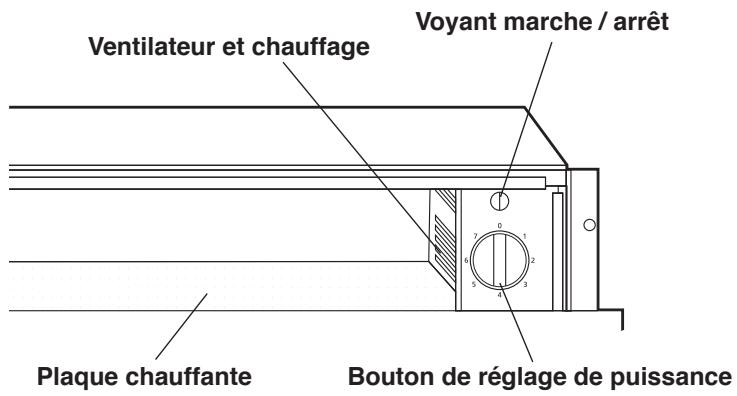

Schéma extérieur

Voyant marche / arrêt

Quand l'appareil est allumé, ce voyant clignote.

Il cesse de clignoter quand le tiroir est refermé.

Ventilateur et chauffage

Fonctionne quand l'appareil est réglé sur 7.

Bouton de réglage de puissance

Tournez le bouton pour sélectionner le réglage requis. Pour consignes de réglage de puissance, voir page 8.

Réglage	Niveau
0	Arrêt
1	Bas
2
3
4
5
6
7	Haut

Ouverture et fermeture

Pour ouvrir et refermer le tiroir, appuyez au milieu du panneau avant.

REMARQUE

Cet appareil ne commencera à chauffer que lorsque le tiroir est bien fermé.

Caractéristiques et fonctions

Pour préchauffer la vaisselle et les verres

Le préchauffage de votre vaisselle et de vos verres permettra à vos aliments et boissons de rester chauds plus longtemps. Pour consignes de réglage de puissance, voir page 8.

■ Charge maximale : 25 kg ex.

6 grandes assiettes	ø 24 cm
6 assiettes à soupe	ø 10 cm
1 plateau	ø 17-19 cm
1 plateau à viande	32 cm

■ Répartissez les récipients sur toute la surface pour un chauffage uniforme.
■ Les conteneurs de boisson doivent être chauffés sur le réglage 4.

AVERTISSEMENT

Les conteneurs de boissons chauffés sur le réglage 6 ou 7 deviendront très chauds et peuvent causer des brûlures.

Méthode

1. Placez la vaisselle / les verres dans le tiroir.
2. Tournez le bouton pour sélectionner le réglage requis. Pour Consignes de réglage de la puissance, voir page 8. Le voyant marche / arrêt clignote.
3. Fermez le tiroir. Le voyant arrête de clignoter et l'appareil commence à chauffer. Il faut compter environ 15-25 minutes pour faire préchauffer 6 assiettes.
4. Pour éteindre, ouvrez le tiroir et réglez le bouton sur 0.

REMARQUE

La durée du préchauffage dépend de la matière et de l'épaisseur de la vaisselle et des verres.

ATTENTION

La vaisselle et les verres préchauffés seront chauds. Pour les retirer du tiroir, utilisez des maniques.

Caractéristiques et fonctions

Pour maintenir au chaud

Les aliments cuits à l'avance peuvent être maintenus au chaud dans cet appareil. Pour consignes de réglage de puissance, voir page 8.

AVERTISSEMENT

Ne placez pas dans le tiroir des récipients venant directement du four ou de la cuisinière. Vous risquerez d'endommager la plaque chauffante.

■ Couvrez les aliments à l'aide d'un couvercle résistant à la chaleur ou de papier aluminium selon les indications.
■ Ne maintenez pas les aliments au chaud pendant plus d'une heure.
■ NE REMPLISSEZ PAS TROP LES RÉCIPIENTS.

Méthode

1. Réglez la température sur 7 pour préchauffer pendant 10 minutes.
2. Placez les aliments dans le tiroir.
3. Faites tourner le bouton pour sélectionner le réglage requis. Pour consignes de réglage de puissance, allez page 8. Le voyant marche / arrêt clignote.
4. Fermez le tiroir. Le voyant arrête de clignoter et l'appareil commence à chauffer.
5. Pour éteindre, ouvrez le tiroir et réglez le bouton sur 0.

ATTENTION

Pour retirer les aliments du tiroir, utilisez des maniques.

Pour la décongélation et la fermentation.

■ Pour décongeler la viande, NE la couvrez PAS.
■ Pour fermenter une pâte, couvrez-la de film étirable.
■ NE REMPLISSEZ PAS TROP LES RÉCIPIENTS.

Méthode

1. Placez les aliments dans le tiroir.
2. Faites tourner le bouton pour sélectionner le réglage requis. Pour consignes de réglage de puissance, allez page 8.
3. Le voyant marche / arrêt clignote.
4. Fermez le tiroir. Le voyant arrête de clignoter et l'appareil commence à chauffer.
5. Pour éteindre, ouvrez le tiroir et réglez le bouton sur 0.

Consignes de réglage de puissance

		Réglage		Remarque
		Préchauffage
Fermentation
Pâte levée	Gros pains, petits pains	-	1	Couvrir
Décongélation
Aliments fragiles	Produits laitiers, ex. beurre, Fromage à pâte dure. Desserts, ex. gâteaux à la crème, génoises	-	2	Ne pas Couvrir
Viande	Saucisses, côtelettes, steaks, viande hachée	-	3	Ne pas Couvrir
Pain	Tranches de pain, petits pains, baguette	-	3	Couvrir
Réchauffage
Pain	Petits pains, baguette	7*	4	Couvrir
Gâteaux, feuilletés et tortillas - précuits	Crêpes, tacos, tortillas, gâteaux, croissants, tartelettes	7*	6	Couvrir
Maintien au chaud
Œufs - précuits	Brouillés, au plat, omelette	7*	5-6	Couvrir
Aliments - précuits	Plats servis dans une assiette, légumes, aliments en conserve, plats mijotés.	7*	5-6	Couvrir
Préchauffer la vaisselle et les verres
Conteneurs de boisson	Tasses à café, tasses à thé	-	4	Voir page 6
Ustensiles de cuisson	Vaisselle de table, plats pour le four	-	7	Voir page 6
Pour la pâtisserie
Pour faire fondre du chocolat	Noir, au lait, blanc	7*	6	Casser en petits morceaux Ne pas couvrir
Pour faire dissoudre la gélatine	En poudre / feuilles	-	6	Ne pas Couvrir

* Faire préchauffer 10 minutes. Voir pour maintenir au chaud page 7.

Nettoyage

ATTENTION

■ Avant le nettoyage, veillez à éteindre le bouton d'alimentation principal. Veuillez laissez refroidir la plaque chauffante avant de la nettoyer.
N'utilisez pas de nettoyeur vapeur. L'eau pourrait atteindre les composants électriques et les endommager.

Tenez toujours l'appareil propre.

Les aliments et l'huile renversés et brûlés sur l'appareil peuvent devenir difficile à nettoyer.

Extérieur

Essuyez l'appareil avec un chiffon humide et un détergent doux.

N'utilisez pas de produits nettoyants abrasifs.

Panneau avant - acier inoxydable

Nettoyez la surface avec un produit nettoyant doux et une éponge douce afin de ne pas rayer le matériau.

N'utilisez pas de produits nettoyants abrasifs.

Les matières grasses et restes d'aliments doivent être retirés immédiatement afin d'éviter la corrosion.

Panneau avant - verre

Nettoyez la surface avec un produit nettoyant pour le verre et un chiffon doux.

N'utilisez pas d'éponge / raclette en métal.

Plaque chauffante

Nettoyez avec un chiffon humide et un détergent doux.

Dépannage

■ Pendant la période de garantie, les réparations peuvent être effectuées uniquement par des techniciens agréés par le fabricant de l'appareil.
■ Les réparations non autorisées peuvent entraîner des électrocutions et des courts-circuits ; ne les faites pas vous-même. Veuillez consulter un technicien agréé.
En cas de défaillances ou de fautes mineures, consultez les instructions suivantes pour vérifier si le problème peut être résolu.

REMARQUE

Si l'appareil tombe en panne en raison d'une mauvaise utilisation, la visite d'un technicien sera facturée, même pendant la période de garantie. Gardez ce mode d'emploi à un endroit où vous pourrez facilement les consulter ; si vous donnez l'appareil à une autre personne, joignez-y le mode d'emploi.

Pour trouver des solutions à des problèmes courants, avant d'appeler le centre de réparation, lisez les conseils suivants.

Symptôme	Cause possible
L'appareil ne chauffe pas.	Vérifiez s'il est sous tension et si le tiroir est bien fermé.
Les aliments et les récipients ne sont pas assez chauds.	Certains produits nécessitent plus de temps pour chauffer, en fonction du la matière des plats et de leur épaisseur. Le tiroir est peut-être resté ouvert longtemps.
Le voyant marche / arrêt clignote.	Vérifier si le tiroir est bien fermé.
Le voyant marche / arrêt clignote rapidement quand on referme le tiroir.	Contactez le centre de réparation.
Le fusible dans la boîte à fusible est grillé.	Débranchez l'appareil du secteur et contactez le centre de réparation.

REMARQUE

■ Les problèmes dus à de mauvais branchements ou à une mauvaise utilisation de l'appareil ne sont pas couverts par la garantie. Dans ces cas-là, le coût des réparations revient à l'utilisateur.
■ Pour connaître la liste des centres de réparation, reportez-vous au livret de garantie.

Instructions d'installation

Installation et branchement

Suivez attentivement les précautions de sécurité suivantes.

IMPORTANT

■ Ouvrez la boîte de l'appareil, retirez tous les matériaux d'emballage et vérifiez s'il n'y a pas de dommages. Si l'appareil est endommagé, NE l'installez PAS et avisez votre revendeur immédiatement.
■ Installez l'appareil conformément au mode d'emploi. À défaut de quoi, l'appareil risque de ne pas fonctionner correctement.
■ Après l'installation, faites un test et expliquez au client comment utiliser l'appareil.
L'installateur a la responsabilité d'installer l'appareil correctement. Tout dysfonctionnement ou accident résultant du non-respect de ce mode d'emploi ne sera pas couvert par la garantie.

Consignes de sécurité

■ Cet appareil ne pourra être installé qu'avec un four Panasonic.
Si l'appareil est installé avec un autre appareil adapté, il doit être placé au-dessus d'une étagère fixe dans une unité capable de supporter le poids des deux appareils.
■ Un appareil combiné sera placé directement sur le tiroir chauffant s'il est intégré. Une étagère intermédiaire entre les deux appareils est alors superflue.
■ L'appareil doit être installé de façon à ce que l'on puisse l'ouvrir entièrement et voir le contenu facilement, ceci afin d'éviter les brûlures et autres blessures.

Consignes de sécurité

■ Pour que l'appareil fonctionne correctement, le fond du tiroir doit être propre et horizontal. Utilisez un niveau à bulle.
■ L'appareil doit être utilisé seulement quand il est intégré, afin que les pièces électriques soient protégées et qu'aucune partie susceptible de conduire le courant ne soit exposée.
■ Veillez à ce qu'aucun courant ne parvienne à l'appareil tant que l'installation n'est pas entièrement terminée.
■ Le fabricant ne pourra être tenu responsable des dommages éventuels résultant d'une installation incorrecte ou mal faite.

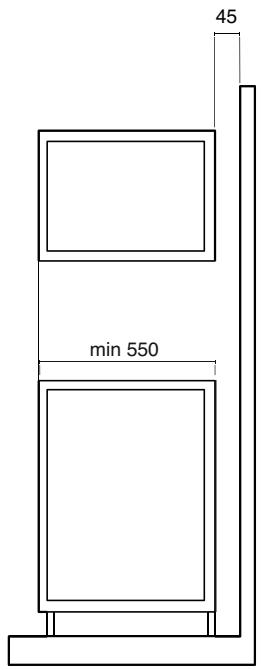

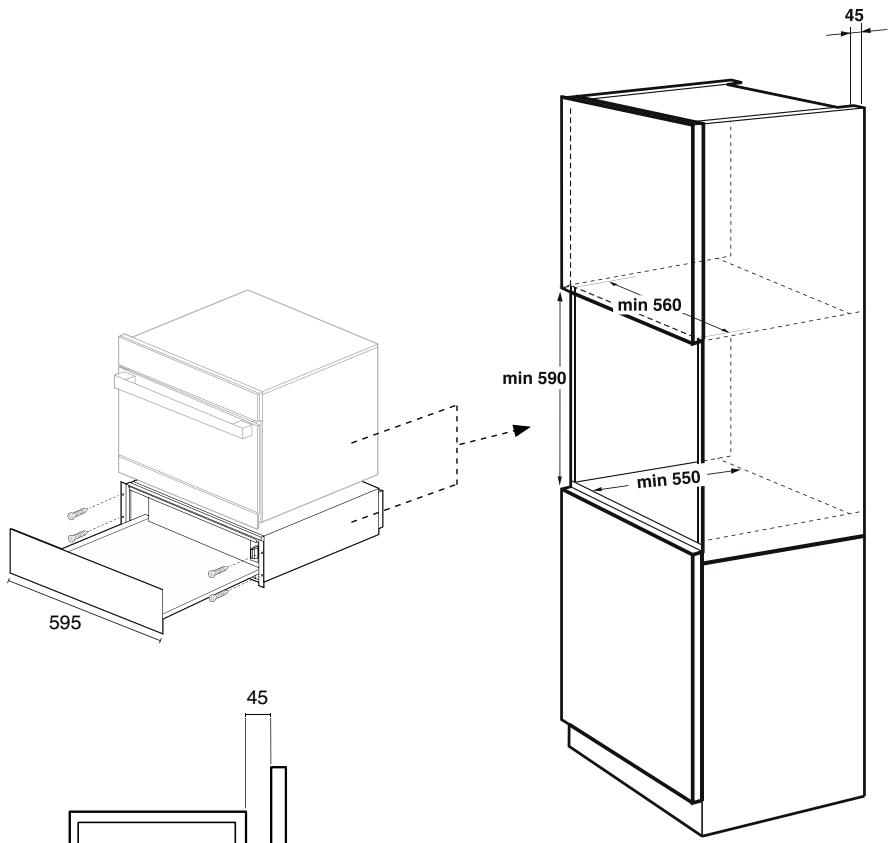

Dimensions

(mesure: mm)

Installation de l'appareil

Branchement électrique

■ Vérifiez que la tension secteur corresponde à la tension indiquée sur la plaque signalétique fixée à l'intérieur de l'appareil. Pour éviter d'endommager l'appareil, ces valeurs doivent être équivalentes.
■ Vérifiez que l'alimentation électrique domestique garantit une connexion adéquate à la terre.
■ Quand le tiroir est raccordé au secteur, la prise et le bouton marche/arrêt de la prise doivent toujours être faciles d'accès.
■ Cet appareil ne doit être raccordé qu'avec le câble d'alimentation fourni.
■ Veillez à ce que le câble d'alimentation ait été correctement inséré dans la prise de l'unité.
N'utilisez PAS de multiprises ni de rallonges. Cela crée un risque d'incendie dans l'éventualité d'une surcharge.

Installation

Il ne doit pas y avoir de cloison arrière au fond de l'unité où se trouve l'appareil.
Il doit y avoir un espace d'au moins 45 mm entre le mur et l'arrière de l'unité.
■ Les aérations et les points d'entrée d'air ne doivent pas être obstrués. Pour veiller à ce qu'ils restent dégagés, consultez aussi le mode d'emploi de tout appareil installé au-dessus du tiroir.
■ Alignez l'appareil bord à bord avec l'unité et fixez-le avec des vis. Prenez garde à ce que le câble ne soit ni pincé ni plié.

REMARQUE

■ Veillez à ce que le câble d'alimentation ne soit ni pincé ni plié.
■ Après installation, le câble d'alimentation ne doit pas être en contact avec l'arrière ou la base de l'appareil.

Caractéristiques techniques

Fabricant	Panasonic
Modèle	HL-DW165SEPG	HL-DW165BEPG
Alimentation électrique	220-240 V ~ 50/60 Hz
Consommation électrique maximale	810 W
Dimensions extérieures (env.)	595 mm (L) 570 mm (P) 140 mm (H)
Poids déballé (env.)	16 kg	15,5 kg
Capacité	20,5 L

Fabriqué par: Panasonic Manufacturing U.K Ltd.

Wyncliffe Road, Pentwyn Industrial Estate, Cardiff, S.Glam. CF23 7XB Royaume-Uni

Représentant de l'UE: Panasonic Testing Centre

Winsbergring 15, 22525 Hamburg, Allemagne

Panasonic Manufacturing U.K. Ltd.

http://www.panasonic.com
