MODE D'EMPLOI HLDW165B PANASONIC
INSTRUCTIONS DE SURETÉ IMPORTANTES: Avant d'utiliser l'appareil, lisez attentivement les recommendations d'utilisation et conservez-les soignement.
Merci d'avoir fait l'achat de cet apparéil Panasonic.
Table des matieres
Mode d'emploi 2-10
Consignes de sécurité 2-4
Élimination des déchets 4
Charactristiques et fonctions 5-7
- Schema extérieur 5
- Pour le préchauffage de la vaisse et les verres 6
- Pour le maintien au chaud. 7
- Pour la décongélation et la fermentation 7
Consignes de réglage de puissance 8
Nettoyage 9
Dépannage 10
Instructions d'installation 11-14
Installation et branchement 11
Consignes de sécurité 11-12
Dimensions 13
Installation de I'appareil 14
a r c t e r i s t i q u e s t e c h i n q u e s 15
Mode d'emploi
Consignes de sécurité
- Cet apparéil peut être utilisé par des enfants à partir de l'âge de 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites, sans expérience ou connaissance, si elles sont surveillées ou ont reçu des instructions concernant l'utilisation sans risque de l' apparéil et si ces personnes comprendtent les dangers encourus. Les enfants ne doivent pas jouer avec cet apparéil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas été effectuels par des enfants sans surveillance.
■ AVERTISSEMENT : En cas de dysfonctionnement ou de panne, cessez immédiatement l'utilisation de cet apparéil. Mettez l' apparéil hors tension à l'interrupteur principal et au disjoncteur, puis contactez le centre de réparation. Omettre de suivre ces instructions peut creer des risque de fumée, de brûlures et d'électrocution.
Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant ou par un réparateur agrée par le fabricant afin d'éviter tout danger. - Veuillez ne pas démonter, réparer ou modifier cet apparéil. Pour toute réparation, veuillez contacter le revendeur à qui vous avez achété cet apparéil.
■ AVERTISSEMENT : Cet apparéil doit être relié à la terre afin d'éviter les électrocutions et les incendies.
Consignes de sécurité
■ AVERTISSEMENT : Cet apparéil et ses pièces accessibles peuvent devenir chauds pendant l'utilisation. Faites attention à ne toucher ni les éléments chauffants ni la plaque chauffante situés à l'intérieur de l' apparéil. Les enfants de moins de 8 ans et sans surveillance doivent être éloignés de l' apparéil.
- N'utilisez pas de produits nettoyants abrasifs ou de grattoir en métal pour nettoyer l'appareil, car ils peuvent rayer la surface.
N'utilisez pas d'appareil vapeur pour nettoyer.
Lors de l'installation de ce tiroir chauffant, vous devez pouvoir facilement l'isoler de l'alimentation électrique à l'aide d'un disjoncteur ou en le déconnectant du secteur.
Si l'appareil produit de la fumée ou des flammes, laissez le tiroir fermé afin d'étouffer le feu. Débranchez le cordon d'alimentation, ou coupez le courant en enlevant le fusible ou en basculant le disjoncteur.
Si l'appareil n'est pas entretenu régulièrement, la dégradation des surfaces pourrait affecter la durée de vie de l'appareil et produit une situation dangereuse.
- Les surfaces extérieures, y compris les aérations du meuble et de l'appareil, chaufferont pendant l'utilisation. Faites attention en ouvrant ou en fermant l'appareil et en plaçant ou en retardant les aliments et les recipients.
Consignes de sécurité
- Les vaporisateurs, les aérosols et les substances inflammables peuvent prendre feu quand ils sont chauffés. Ne rangez pas et n'utilise pas ces articles pres de l'appareil.
■ AVERTISSEMENT : Le fabricant ne pourrait pas etre tenu responsable des dommages eventuels causés aux personnes ou aux biens dûs au non-respect de ces instructions de sécurité, à l'interfERENCE avec une quelconque partie de cet apparéil ou à l'utilisation de pieces détachées autres que celles prévues par le fabricant.
Élimination des déchets
Informations sur l'élimination, pour les utilisateurs d'équipements électriques et électroniques (pouparticuliers)
Le symbole se trouvant sur les produits et/ ou les documents qui les accompagnent signifie que les produits électriques ou électroniques ne doivent pas être jetés avec les déchets menagers ordinaires. Pour qu'ils soient traités, récapérés et recyclées correctement, apportez ces produits aux centres de recyclage désignés, où ils seront acceptés gratuitement. Dans certains pays, vous pourrez ramener vos produits à votre revendeur local lors de l'achat d'un produit neuf équivalent. L'élimination correcte de ce produit permettra d'économiser des ressources précieuses et d'éviter tout effet nocif sur
la santé humaine et l'environnement qui pourrait se produit avec un traitement inapproprié des déchets. Pour savoir où se trouve votre centre de recyclage le plus proche, veuillez contacter les autorités locales.
Conformément à la législation de votre pays, des amendes peuvent être imposées en cas d'élimination incorrecte de ce type de déchets.
Informations sur l'élimination dans les pays hors de l'Union française
Ce symbole est valable seulement dans l'Union européen.
Si vous souhaitez jeter ce produit, contactez les autorités locales ou votre revendeur afin de savoir comment en disposer correctement.
Caracteristiques et fonctions

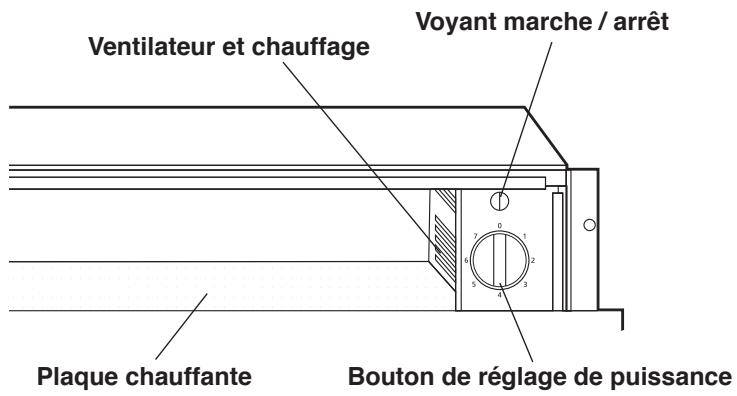

Schemeextérieur
Voyant marche / arrêt
Quand I'appareil est allumé, ce voyant clignote.
Il cesse de clignoter quand le tiroir est reférmé.
Ventilateur et chauffage
Fonctionne quand l'appareil est régle sur 7.
Bouton de réglage de puissance
Tournez le bouton pour sélectionner le réglage requis. Pour consignes de réglage de puissance, voir page 8.
| Réglage | Niveau |
| 0 | Arrêt |
| 1 | Bas |
| 2 | Haut |
| 3 | |
| 4 | |
| 5 | |
| 6 | |
| 7 |
Ouverture et fermeture
Pour ouvrir et refermer le tiroir, appuyez au milieu du panneau avant.
REMARQUE
Cet apparéil ne commencerà à chauffer que lorsque le tiroir est bien fermé.
Caracteristiques et fonctions
Pour préchauffer la vaisselle et les verres
Le préchauffage de votre vaiselle et de vos verres permettra à vos alimentents et boissons de rester chauds plus longtemps. Pour consignes de réglage de puissance, voir page 8.
Charge maximale: 25kg ex.
| 6 grandes assiettes | ø 24 cm |
| 6 assiettes à soupe | ø 10 cm |
| 1 plateau | ø 17-19 cm |
| 1 plateau à viande | 32 cm |
Répartissez les recipients sur toute la surface pour un chauffage uniforme.
Les conteneurs de boisson doivent etre chauffes sur le reglage 4.
AVERTISSEMENT
Les conteneurs de boissons chauffés sur le réglage 6 ou 7 deviendront très chauds et peuvent cause des brûlures.
Méthode
- Placez la vaiselle / les verres dans le tiroir.
- Tournez le bouton pour sélectionner le réglage requis. Pour Consignes de réglage de la puissance, voir page 8. Le voyant marche / arrêt clignote.
- Fermez le tiroir. Levoyant arrête de clignoter et l'appareil commence à chauffer. Il faut compter environ 15-25 minutes pour faire préchauffer 6 assiettes.
- Pour éteindre, ouvrez le tiroir et réglez le bouton sur 0.
REMARQUE
La durée du préchauffage dépend de la matière et de l'épaissur de la vaisselle et des verres.
ATTENTION
La vaisse et les verres préchauffés seront chauds. Pour les retiren du tiroir, utilisez des maniques.
Caracteristiques et fonctions
Pour maintainir au chaud
Les alimentés cuits à l'avance peuvent être maintainus au chaud dans cet apparéil. Pour consignes de réglage de puissance, voir page 8.
AVERTISSEMENT
Ne placez pas dans le tiroir des recipients venant directement du four ou de la cusinière. Vous risquerez d'endommager la plaque chauffante.
- Couvre les alimentés à l'aide d'un couvercle résistant à la chaleur ou de papier aluminium selon les indications.
Ne maintenez pas les alimentents au chaud pendant plus d'une heures.
NE REMPLISSEZ PAS TROP LES RÉCIPIENTS.
Méthode
- Réglez la température sur 7 pour préchauffer pendant 10 minutes.
- Placez les alimentes dans le tiroir.
- Faites tourner le bouton pour selectionner le réglage requis. Pour consignes de réglage de puissance, allez page 8. Levoyant marche / arrêt clignote.
- Fermez le tiroir. Levoyant arrête de clignoter et l'appareil commence a chauffer.
- Pour éteindre, ouvrez le tiroir et réglez le bouton sur 0.
ATTENTION
Pour retarder les alimentents du tiroir, utilisez des maniques.
Pour la décongélation et la fermentation.
Pour décongeler la vienne, NE la couvre PAS.
Pour fermenter une pâte, couvre-la de film étirabile.
NE REMPLISSEZ PAS TROP LES RÉCIPIENTS.
Méthode
- Placez les alimentes dans le tiroir.
- Faites tourner le bouton pour selectionner le réglage requis. Pour consignes de réglage de puissance, allez page 8.
- Levoyant marche / arrêt clignote.
- Fermez le tiroir. Levoyant arrête de clignoter et l'appareil commence a chauffer.
- Pour éteindre, ouvrez le tiroir et réglez le bouton sur 0.
Consignes de réglage de puissance
| Réglage | Remarque | |||
| Préchauffage | ||||
| Fermentation | ||||
| Pâte levée | Gros pains, petits pains | - | 1 | Couvrir |
| Décongélation | ||||
| Aliments fragiles | Produits laitiers, ex. beurre, Fromage à pâté dure. Desserts, ex. gâteaux à la crème, génoises | - | 2 | Ne pas Couvrir |
| Viande | Saucisses, côtelettes, steaks, viande hachée | - | 3 | Ne pas Couvrir |
| Pain | Tranches de pain, petits pains, baguette | - | 3 | Couvrir |
| Réchauffage | ||||
| Pain | Petits pains, baguette | 7* | 4 | Couvrir |
| Gâteaux, feuilletés et tortillas - précuits | Crêpes, tacos, tortillas, gâteaux, croissants, tartelettes | 7* | 6 | Couvrir |
| Maintien au chaud | ||||
| Çeufs - précuits | Brouillés, au plat, omelette | 7* | 5-6 | Couvrir |
| Aliments - précuits | Plats servis dans une assiette, légumes, alimentés en conserve, plats mjotés. | 7* | 5-6 | Couvrir |
| Préchauffer la vaisse et les verres | ||||
| Conteneurs de boisson | Tasses à café, tasses à thé | - | 4 | Voir page 6 |
| Ustensiles de cuisson | Vaisselle de table, plats pour le four | - | 7 | Voir page 6 |
| Pour la pâtisserie | ||||
| Pour faire fondre du chocolat | Noir, au lait, blanc | 7* | 6 | Casser en petits morceaux Ne pas couvrir |
| Pour faire dissoudre la gélatine | En poudre / feuilles | - | 6 | Ne pas Couvrir |
- Faire préchauffer 10 minutes. Voir pour maintainir au chaud page 7.
Nettoyage
ATTENTION
Avant le nettoyage, veillez a eteindre le bouton d'alimentation principal. Veuillez laissez refroidir la plaque chauffante avant de la nettoyer.
N'utilise pas de nettoyeur vapeur. L'eau pourrait atteindre les composants électriques et les endommager.
Tenez toujours l'appareil propre.
Les aliments et l'huile renversés et brûlés sur l'appareil peuvent devenir difficile à nettoyer.
Extérieur
Essuyez l'appareil avec un chiffon humide et un détergent doux.
N'utilisez pas de produits nettoyants abrasifs.
Panneau avant - acier inoxydable
Nettoyez la surface avec un produit nettoyant doux et une éponge douce afin de ne pas rayer le matériel.
N'utilisez pas de produits nettoyants abrasifs.
Les matières grasses et restes d'aliments doivent être reliés immédiatement afin d'éviter la corrosion.
Panneau avant - verre
Nettoyez la surface avec un produit nettoyant pour le verre et un chiffon doux.
N'utilisez pas d'éponge / raclette en métal.
Plaque chauffante
Nettoyez avec un chiffon humide et un détergent doux.
Dépannage
Pendant la période de garantie, les réparations peuvent être effectuées uniquement par des techniciens agrésés par le fabricant de l'appareil.
- Les réparations non autorisées peuvent entrainer des électrocutions et des courts-circuits ; ne les faites pas vous-même. Veuillez consulter un technicien/agréé.
En cas de défaillances ou de fautes mineures, consultez les instructions suivantes pour vérifier si le problème peut être résolu.
REMARQUE
Si l'appareil tombe en panne en raison d'une mauvaise utilisation, la visite d'un technicien sera facturée, même pendant la période de garantie. Gardez ce mode d'emploi à un endroit où vous pourrez facilement les consulter; si vous donnez l'appareil à une autre personne, joignez-y le mode d'emploi.
Pour couver des solutions à des problèmes courants, avant d'appeler le centre de réparation, lisez les conseils suivants.
| Symptôme | Cause possible |
| L'appareil neCHAFFEpas. | Vérifiez s'il est sous tension et si le tiroir est bien fermé. |
| Les alimentés et lesréciements ne sont pasassez chauds. | Certains produits nécessitent plus de temps pourchauffer, en fonction du la matière des plats et de leurépaissieur. Le tiroir est peut-être resté ouvert longtemps. |
| Levoyant marche /arrêt clignote. | Vérifier si le tiroir est bien fermé. |
| Levoyant marche / arrêt clignoterapidement quand onreferve le tiroir. | Contactez le centre de réparation. |
| Le fusible dans laboîte à fusible estgrillé. | Débranchez l'appareil du secteur et contactez le centrede réparation. |
REMARQUE
- Les problèmes dus à de mauvais branchements ou à une mauvaise utilisation de l'appareil ne sont pas couverts par la garantie. Dans ces cas-là, le coût des réparations revient à l'utilisateur.
Pour connaître la liste des centres de réparation, reportez-vous au livre de garantie.
Installation et branchement
Suivez attentivement les précautions de sécurité suivantes.
IMPORTANT
Ouvrez la boîte de l'appareil, retirez tous les matériaux d'emballage et vérifie s'il n'y a pas de dommages. Si l'appareil est endommagé, NE l'installez PAS et envisze votre revendeur immédiatement.
- Installez l'appareil conformément au mode d'emploi. À défaut de quoi, l'appareil risque de ne pas fonctionner correctement.
- Àprous l'installation, faites un test et expliquez au client comment utiliser l'appareil.
L'installateur a la responsabilité d'instructor l'appareil correctement. Tout dysfonctionnement ou accident résultat du non-respect de ce mode d'emploi ne sera pas couvert par la garantie.
Consignes de sécurité
- Cet apparéil ne pourrait être installé qu'avac un four Panasonic.
Si l'appareil est installé avec un autre apparéil adapté, il doit être place au-dessus d'une étagère fixe dans une unité capable de supporter le poids des deux apparéils. - Un apparéil combiné sera placé directement sur le tiroir chauffant s'il est intégré. Une étagère intermédiaire entre les deux apparéils est alors superflue.
L'appareil doit être installé de façon à ce que l'on puisse l'ouvrir entièrement et voir le contenu facilement, ici afin d'éviter les brûlures et autres blessures.
Consignes de sécurité
Pour que l'appareil fonctionne correctement, le fond du tiroir doit être propre et horizontal. Utilisez un niveau à bulle.
L'appareil doit être utilisé quand il est intégré, afin que les pieces électriques soient protégées et qu'une partie susceptible de conduire le courant ne soit exposée.
Veillez à ce qu'aucun courant ne parvienne à l'appareil tant que l'installation n'est pas entièrement terminée.
Le fabricant ne pourra être tenu responsable des dommages eventuels résultat d'une installation incorrecte ou mal faite.

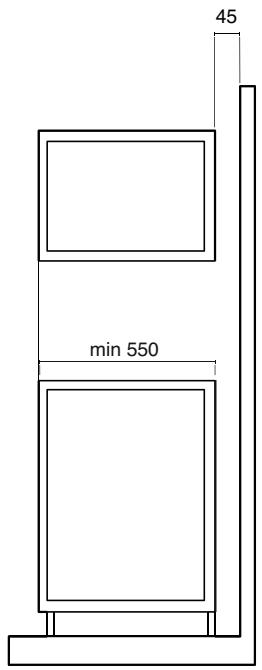

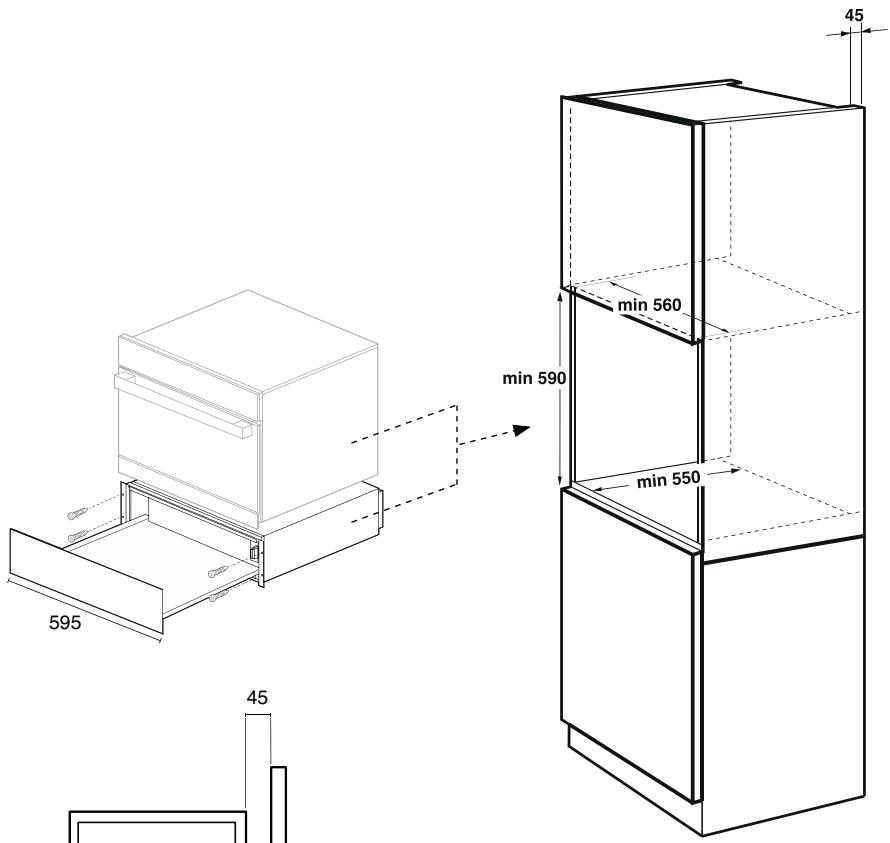

Dimensions
(measure: mm)
Installation de l'appareil
Branchement électrique
Vérifiez que la tension secteur corresponde à la tension indiquée sur la plaque signalétique fixée à l'intérieur de l'appareil. Pour éviter d'endommager l'appareil, ces valeurs doivent être équivalentes.
Vérifiez que l'alimentation électrique domestique garantit une connexion adéquate à la terre.
Quand le tiroir est raccordé au secteur, la prise et le bouton marche/arrêt de la prise doivent toujours être facies d'accès.
Cet apparéil ne doit être raccordé qu'avac le cable d'alimentation fourni.
Veillez à ce que le cable d'alimentation ait est correctement inséré dans la prise de l'unité.
N'utilise PAS de multiprises ni de rallonges. Cela cree un risque d'incendie dans l'eventualite d'une surcharge.
Installation
Il ne doit pas y avoir de cloison arrêté au fond de l'unité où se trouve l'appareil.
Il doit y avoir un espace d'au moins 45 mm entre le mur et l'arrière de l'unité.
Les aérations et les points d'entrée d'air ne doivent pas être obstrués. Pour veiller à ce qu'ils restent dégagés, consultez aussi le mode d'emploi de tout apparéil installé au-dessus du tiroir.
- Alignez l'appareil bord à bord avec l'unité et fixez-le avec des vis. Prenez garde à ce que le cable ne soit ni pince ni plié.
REMARQUE
Veillez à ce que le cable d'alimentation ne soit ni pince ni plié.
- Àpres installation, le cable d'alimentation ne doit pas être en contact avec l'arrière ou la base de l'appareil.
Caracteristiques techniques
| Fabricant | Panasonic | |
| Modèle | HL-DW165SEPG | HL-DW165BEPG |
| Alimentation électrique | 220-240 V ~ 50/60 Hz | |
| Consommation électrique maximale | 810 W | |
| Dimensions extérieures (env.) | 595 mm (L) 570 mm (P) 140 mm (H) | |
| Poids déballé (env.) | 16 kg | 15,5 kg |
| Capacité | 20,5 L | |
Fabrique par: Panasonic Manufacturing U.K Ltd.
Wyncliffe Road, Pentwyn Industrial Estate, Cardiff, S.Glam. CF23 7XB Royaume-Uni
Representant de l'UE: Panasonic Testing Centre
Winsbergring 15, 22525 Hamburg, Allemagne
Panasonic Manufacturing U.K. Ltd.
http://www.panasonic.com
