BEDIENUNGSANLEITUNG HLDW165B PANASONIC

WICHTIG SICHERHEITSANWEISUNGEN:itte sorgfaltig durchlesen und zur weiteren Bezugnahme aufbewahren.

Vielen Dank, dass Sie diesen Gerät von Panasonic gekauft haben.

Inhalt

Bedienungsanleitung 2-10

Sicherheitsanweisungen 2-4

Entsorgung von Abfallprodukten 4

Eigenschaften und Funktionen 5-7

• Schematische Ansicht 5
• Vorwärmen von Geschirr und Gläsern 6
• Warmhalten 7
  -Auftauen von Lebensmitteln und Gehen lessen von Teig 7

Richtlinien der Leistungseinstellung 8

Reinigung 9

Fehlerische und Behebung 10

Installationsanleitung. 11-14

Installation und Anschluss 11
Sicherheitsanweisungen 11-12
Abmessungen 13
Installation des Gerätes 14
Spezifikationen 15

Bedienungsanleitung

Sicherheitsanweisungen

• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten bzw. fehlender Erfahrung und Wissen verwendet werden, wenn diese beaufsichtigt werden oder ausreichende Einweisung bezüglich der sicheren Bedienung erhalten haben und die möglichen Gefahren kennen. Dies ist kein Kinderspielzeug. Die Reinigung und Instandhaltung darf nicht durch Kinder ohne Beaufsichtigung erfolgen.
  ■ WARNUNG: Stellen Sie den Betrieb theses Geräts umgehend ein, wenn eine Betriebsstörung oder ein Ausfall auftreten. Schalten Sie den Hauptnetzschalter und die Sicherung aus und kontaktieren Sie den Kundendienst. Eine Nichtbefolgung dieser Anweisung kann zu Rauchentwicklung, Verbrennungen und Stromschlagen führen.
• Wenn das Anschlusskabel beschädigt ist, muss es vom Hersteller oder von durch den Hersteller autorisierten Servicetechnikern ersetzt werden, um Gefahren zu vermeiden.
  Führten Sie keine Demontage, Reparatur oder Manipulationen am Gerät durch. Kontaktieren Sie für Reparaturen den Handler, bei dem Sie das Gerät gekauft haben.

Sicherheitsanweisungen

■ WARNUNG: Dieses Gerät muss zur Vermeidung von Stromschlagen und Feuer geerdet sein.
■ WARNUNG: Dieses Gerät und sein Zubehör werden während des Gebrauchs frei. Vermeiden Sie eine Berührung mit den Heizelementen und der Heizplatte im Inneren des Geräts. Kinder unter 8 Jahren dürfen das Gerät nicht bedierten, außer sie stehen unter ständiger Aufsicht.
- Verwenden Sie zur Reinigung des Geräts keine Scheuermittel oder scharfen Metalschaber, daß diese die Oberfläche beschädigen können.
- Verwenden Sie für die Reinigung keinen Dampfreiniger.
- Achten Sie bei der Installation dieser Wärmeschublade darauf, dass bei Gefahr jederzeit der Netzstecker gezogen oder die Sicherung am Sicherungskosten ausgeschaltet werden kann.
- Treten Rauch oder Feuer aus dem Gerät aus, halten Sie es geschlossen, um die Flammen zu ersticken. Ziehen Sie den Netzstecker oder schalten Sie die Sicherung aus.
Wird das Gerät nicht regelmäßig gereinigt, kann es zur Abnutzung der Oberflächen kommt, was wiederum die Lebensdauer des Gerats beeinträchtigen und eine Gefahrensituation hervorrufen kann.

Sicherheitsanweisungen

Die äußeren Oberflächen, einschließlich Belüftungsöffnungen am Gerät und die Wärmeschublade selbst werden während des Gebrauchs besteht. Seien Sie beim Öffnen und Schlieben des Geräts sowie beim Einlagen und Entnahmen von Lebensmitteln und Kochgeschirr vorsichtig.
Spraydosen, Aerosole und andere brennbare Stoffe können sich bei Erhitzen entzünden. Halten Sie diese Gegenstände von der Wärmeschublade fern.
■ WARNUNG: Der Hersteller haftet nicht für Personen-oder Sachschäden, die durch Nichtbeachtung der Sicherheitsanweisungen, Manipulation von Einzelteilen des Geräts oder durch den Gebrauch von nichtoriginalen Ersatzteilen entstehen.

Entsorgung von Abfallprodukten

Benutzerinformationenzur Entsorgung vonelektrischen undelektronischen Geräten(private Haushalte).

Dieses Symbol auf Produktten

und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmull getrennt entsorgt werden müssen.

Bringen Sieitte但这e Produkte furfachgerechte Behandlung, Rohstoffrückgewinnung und Recycling zu den entsprechenden communalen Sammelstellen, die sie kostenlos entgegenhalten. Alternativ konnen Sie in einigen Ländern das Gerat beim Kauf eines gleichwertigen neuen Produkts an ihren Handlertournieren.

Die ordnungsgemäß Entsorgung these
Produks dient dem Umweltschutz und

verhindert mögliche schädliche Auswirkungen auf Menschen und Umwelt, die sich aus einer unsachgemäßen Entsorgung ergeben konnten. Genauere Informationen zur nachstgelegen den Sammelstelle erhalten Sie bei ihrer Gemeindeverwaltung.

Für die unsachgemäß Entsorgung
deses Geräts können gemäß der
Landesgesetzgebung Strafen ausgesprochen
werden.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union Dieses Symbol ist nur in der Europäischen Union gültig.

Sollten Sie这点es Gerät entsorgen.
wollen, kontaktieren Sieitte ihre Gemeindeverwaltung oder ihren Handlere und informieren Sie sich über die sachgemäß Entsorgung.

Eigenschaften und Funktionen

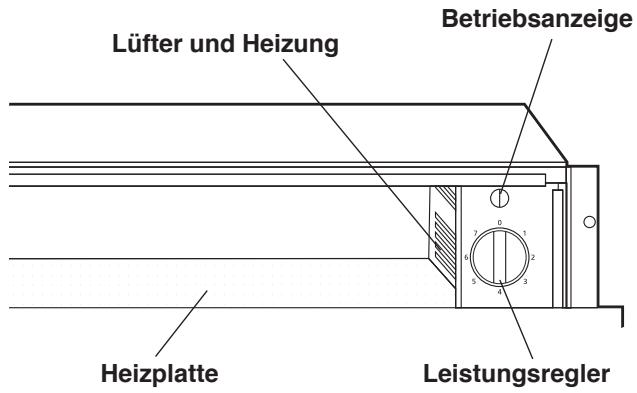

Schematische Ansicht

Betriebsanzeige

Die Betriebsanzeige blinkt, wenn das Gerät eingeschaltet wird.

Das Blinken hört auf, sobald die Schublade geschlossen wird.

Lüfter und Heizung

Gehen in Betrieb, wenn Stufe 7 gewählt wird.

Leistungsregler

Drehen Sie den Knopf auf die gewünschte Stufe. Siehe Seite 8 für Einstellungen.

Stufe	Stärke
0	Aus
1	Niedrig
2
3
4
5
6
7

Öffnen und Schlieben

Drücken Sie auf die Mitte der Schubladenfläche, um die Schublade zu öffnen oder zu schlieben.

HINWEIS

Das Gerät heizt sich nur auf, wenn die Schublade richtig geschlossen ist.

Eigenschaften und Funktionen

Vorwärmen von Geschirr und Gläsern

Vorgewärmtes Geschirr und Gläser sorgen damit, dass Speisen und Getränke länger warm bleiben. Siehe Seite 8 für Einstellungen.

Maximalbeladung: 25kg

6 Menüteller	Ø 24 cm
6 Suppentassen	Ø 10 cm
1 Servierschüssel	Ø 17-19 cm
1 Fleischplatte	32 cm

Verteilen Sie das Geschirr auf der gesamten Oberfläche, um eine gleichmäßige Erwärung zu erreichen.
Trinkgefäbe müssen bei Stufe 4 erwartt werden.

WARNING

Trinkgefäße, die bei Stufe 6 oder 7 erwartt werden, werden sehr heißt und können zu Verbrennungen führen.

Vorphensweise

1. Platzieren Sie das Geschirr/die Glaser in der Schublade.
2. Drehen Sie den Knopf auf die gewünschte Stufe. (Siehe Seite 8 für Einstellungen.) Die Betriebsanzeige blinkt.
3. Schließen Sie die Schublade. Die Betriebsanzeige hört auf zu blinken und das Gerät beginnnt, sich aufzuheizen. Das Vorwärmen von Geschirr für 6 Personen dauert ungebär 15-25 Minuten.
4. Um das Gerät auszuschalten, öffnen Sie die Schublade und drehen den Leistungsregler auf "0".

HINWEIS

Die Vorwärmedauer hängt vom Material und der Dicke des Geschirrs und der Gläser ab.

ACHTUNG

Vorgewärmtes Geschirr und Gläser werden heißt. Verwenden Sie Ofenhandschuhe zum Entnahmen des Geschirrs aus der Schublade.

Eigenschaften und Funktionen

Warmhalten

Vorgekochtte Speisen können mithilfe der Wärmeschublade warmgehalten werden. Siehe Seite 8 für Einstellungen.

WARNING

Heiβes Kochgeschirr nie direkt aus dem Ofen oder vom freißen Kochfeld in der Schublade platzieren. Die Heizplatte könnte beschädigt werden.

• Decken Sie die Speisen mit einem hitzebeständigen Deckel oder mit Alufolie ab, sofern dies in den Richtlinien empfohlen wird.
  Halten Sie die Speisen nicht länger als eine Stunde warm.
  ÜBERFÜLLEN SIE DAS KOCHGESCHIRR NICT.

Vorgehensweise

1. Wahlen Sie Stufe 7 und warmen Sie die Schublade 10 Minuten lang vor.
2. Platzieren Sie die Speisen in der Schublade.
3. Drehen Sie den Knopf auf die gewünschte Stufe. (Siehe Seite 8 für Einstellungen.) Die Betriebsanzeige blinkt.
4. Schlieben Sie die Schublade. Die Betriebsanzeige hört auf zu blinken und das Gerät beginnnt, sich aufzuheizen.
5. Um das Gerät auszuschalten, öffnen Sie die Schublade und drehen den Leistungsregler auf "0".

ACHTUNG

Verwenden Sie Ofenhandschuhe zum Entnehmen der Speisen aus der Schublade.

Auftauen von Lebensmitteln und Gehen setzen von Teig

Decken Sie Fleisch zum Auftauen NICTH ab.
Decken Sie Teig zum Gehen{lassen mit Frischhaltefolie ab.
ÜBERFÜLLEN SIE DAS KOCHGESCHIRR NICT.

Vorphensweise

1. Platzieren Sie die Speisen in der Schublade.
2. Drehen Sie den Knopf auf die gewünschte Stufe. (Siehe Seite 8 für Einstellungen.)
3. Die Betriebsanzeige blinkt.
4. Schließen Sie die Schublade. Die Betriebsanzeige hört auf zu blinken und das Gerät beginnnt, sich aufzuheizen
5. Um das Gerät auszuschalten, öffnen Sie die Schublade und drehen den Leistungsregler auf "0".

Richtlinien der Leistungseinstellung

		Leistungsstufe		Hinweis
		Vorwärmen
Gehen halten
Hefeteig	Brotlaib, Bröschen	-	1	Abdecken
Auftauen
Empfindliche Lebensmittel	Milchprodukte, z. B. Butter,HartkäseDesserts, z. B. Cremetorten,Sahnetorten	-	2	NichtAbdecken
Fleisch	Würstchen, Koteletts, Steaks,Hackfleisch	-	3	NichtAbdecken
Brot	Schnittbrot, Bröschen, Baguette	-	3	Abdecken
Aufwärmen
Brot	Bröschen, Baguette	7*	4	Abdecken
Torten, Backwarenund Wraps -vorgekocht	Pfannkuchen, Taco-Shells, Tortilla-Wraps, Croissants, Torten undKuchen	7*	6	Abdecken
Warmhalten
Eier - vorgekocht	Rührei, Spiegellei, Omelette	7*	5-6	Abdecken
VorgekochteteSpeisen	Speisen auf Tellen, Gemüse,Konserven, schongegarte Speisen	7*	5-6	Abdecken
Vorwärmen von Geschirr und Gläsern
Trinkgefäße	Espressotassen, Tassen	-	4	Siehe Seite 6
Kochgeschirr	Tafelgeschirr, feuerfestes Geschirr	-	7	Siehe Seite 6
Backvorbereitung
Schmelzen vonSchokolade	Dunkle, weiß oderMilchschokolade	7*	6	In keineStücksbrechenNichtabdecken
Auflösien vonGelatine	Pulver, Blätter	-	6	NichtAbdecken

• 10 Minuten lang vorheiten. Siehe Warmhalten auf Seite 7.

Reinigung

ACHTUNG

Schalten Sie das Gerät vor jeder Reinigung am Hauptnetzschalter ab. Lassen Sie die Heizplatte vor der Reinigung abkühlen.
- Verwenden Sie keine Dampfreiniger. Wasser können in die Elektronik geraten und Schäden verursachen.

Halten Sie Ihr Gerät stets sauber.

Verschüttete Speisen oder eingebrannten Öl können schwierig zu entfernen sein.

Außenflächen

Reinigen Sie das Gerät mit einem feuchten Tuch und einem milden Spülmittel. Verwenden Sie keine Scheuermittel.

Front - Edelstahlfläche

Reinigen Sie die Fläche mit einem milden Spülmittel und einem weichen Schwamm, der das Material nicht zerkratzt.

Verwenden Sie keine Scheuermittel.

Fett- und Essensrückstände sollen immer umgehend entfernt werden, damit Korrosion verhindert wird.

Front - Glasfläche

Reinigen Sie die Fläche mit einem Glasreiniger und einem weichen Tuch.

Verwenden Sie keine Glasschaber.

Heizplatte

Reinigen Sie die Heizplatte mit einem feuchten Tuch und einem milden Spülmittel.

Fehlersuche und Behebung

Während des Garantiezeitraums mussen sümmtliche Reparaturen von Servicetechnikern durchgeführt werden, die vom Gerätehersteller autorisiert wurden.
- Un autorisierte Reparaturen können zu Stromschlagen und Kurzschlüssen führen. Versuchen Sie nicht, das Gerät selbst zu reparieren. Wenden Sie sich an autorisierte Servicetechniker.
- Beim Auftreten von leichten Betriebsstörungen oder Fehlfunktionen setzen Sieitte die folgenden Anweisungen, um zu überprüfen, ob der Fehler behobenen werden kann.

HINWEIS

Der Besuch von Servicetechnikern während des Garantiezeitraums wird in Rechnung gestellt, sofern das Gerät die Störung aufgrund von unsachgemäßer Handhabung aufweist. Bewahren Sie diese Bedienungsanleitung an einem Ort auf, der jederzeit problemlos zugänglich ist. Geben Sie Ihr Gerät nur in Verbindung mit dieser Bedienungsanleitung an andere Personen weiter.

Lesen Sieitte die folgenden Hinweise durch,um eventuelle Störungen zu beheben,bevor Sie den Kundendienst rufen.

Störung	Mögliche Ursache
Gerät heizt sich nicht auf.	Stellen Sie safer, dass das Gerät eingeschaltet und die Schublade vollständig geschlossen ist.
Speisen und Geschirr werden nicht ausreichend warm.	Manche Gegenstände bedürfen einer längeren Aufwärmzeit, je nach Material und Dicke des Geschirrs. Die Schublade war für längerere Zeit geöffnet.
Die Betriebsanzeige blinkt.	Stellen Sie safer, dass die Schublade vollständig geschlossen ist.
Die Betriebsanzeige blinkt auch bei geschlossener Schublade weiter.	Kontaktieren Sie den Kundendienst.
Die Sicherung im Sicherungskosten ist durchgebrannt.	Trennen Sie das Gerät mittels Hauptnetzschalter von der Stromversorgung und kontaktieren Sie den Kundendienst.

HINWEIS

Garantieansprüche, die aus unsachgemäßem Anschluss oder Gebrauch resultieren, werden durch die Garantie nicht gedeckt. In diesen Fällen tragt der Besitzer die Kosten der Reparatur.
Im Garantieheft finden Sie eine Liste mit Kundendiensten.

Installationsanleitung

Installation und Anschluss

Achten Sieitte unbedingt auf die folgenden Sicherheitsanweisungen.

WICHTIG

• Packen Sie das Gerät aus, entfern den Sie sãmtliches Verpackungsmaterial und entsprechenden Sie das Gerät auf Schäden. Ist das Gerät beschädigt, fahren Sie NICHT mit der Installation fort undkontaktieren umgehend den Handler.
  Installieren Sie das Gerät gemäß der Installationsanleitung. Andernfalls kann der Betrieb des Gerats beeinträchtigt werden.
  Führer Sie nach Abschluss der Installation einen Testlauf durch und erklärern Sie dem Kunden, wie das Gerät betrieben wird.
  Die korrekte Installation obliegt der Verantwortung des Installateurs. Fehlfunktionen oder Unfälle, die aus einer Nichtbeachtung der Installationsanweisungen resultieren, werden nicht durch die Garantie gedeckt.

Sicherheitsanweisungen

Das Gerätarf nur in Verbindung mit einem Ofend der Firma Panasonic installment werden.
- Wird das Gerät in Verbindung mit einem anderen geeigneten Gerät installiert, muss es auf einem fixierten Regal in einer Gehäuseinheit aufgestellt werden, die das Gewicht beider Geräte/TRagen kann.
Ein Kombinationsgerät wird direkt oberhalb der Wärmeschublade installiert, ein Zwischenregal zwischen den beiden Geräten wird nicht benötigt.

Sicherheitsanweisungen

Das Gerät muss in einer Position installiert werden, in der das vollständige Öffnen möglich und die Sicht auf den Inhalt frei ist. Dadurch werden Verbrennungen und andere Verletzungen vermieden.
Um die korrekte Stufe des Geräts zu gewährleisten, muss die Grundfläche der Schublade sauber und eben sein. Verwenden Sie eine Wasserwaage.
Das Gerätarf erst nach dem Einbau in Betrieb genommen werden. Dadurch wird sichergestellt, dass alle elektrischen Teile geschützt sind und spannungsführende Teile nicht frei liegen.
- Stellen Sie sicher, dass das Gerät erst nach Abschluss der Installationsarbeiten an die Stromversorgung angeschlossen wird.
Der Hersteller haftet nicht für Schäden, die aus falscher oder unsachgemäßer Installation resultieren.

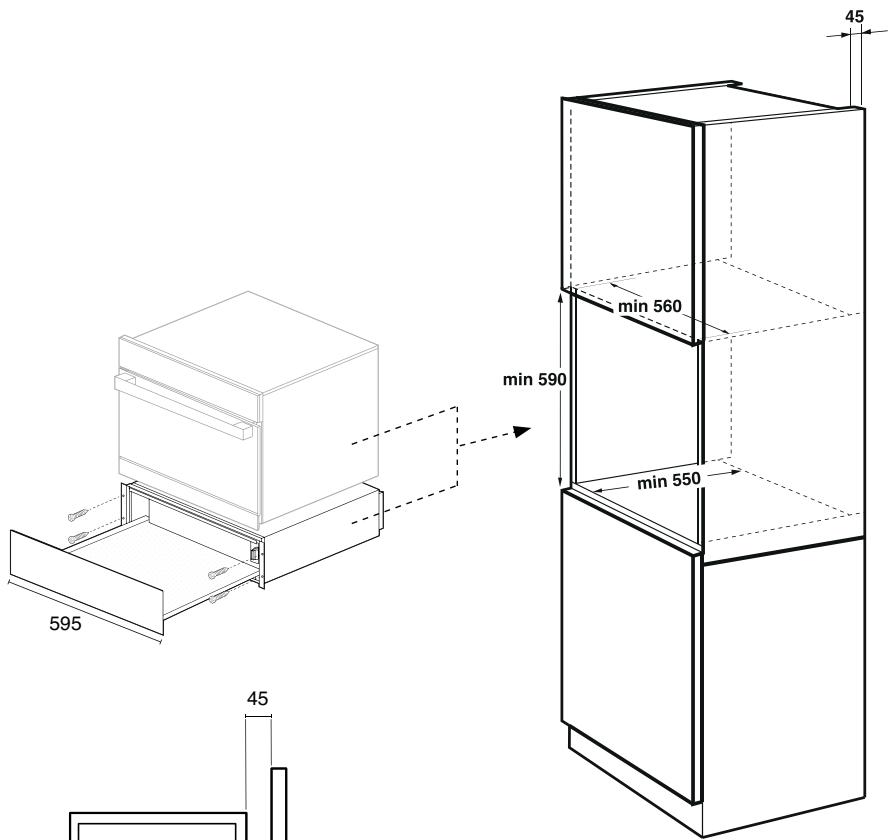

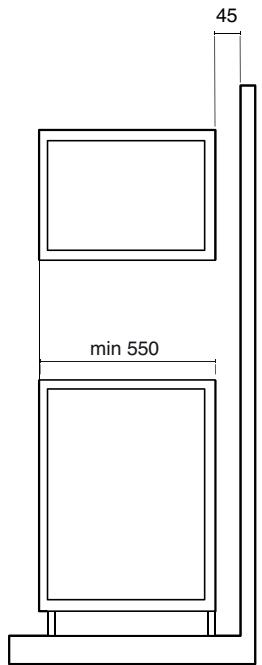

Abmessungen

(Abmessungen: mm)

Installation des Gerätes

Elektrischer Anschluss

Die Netzspannung muss der auf dem Typenschild, das sich im Inneren des Geräts befindet, angegebenen Spannung entsprechen. Diese Daten müssen übereinstimmen, um eine Beschädigung des Geräts zu vermeiden.
Die Stromversorgung im Gebäude muss über eine angemessene Erdung verfügen.
- Wenn die Schublade an die Stromversorgung angeschlossen ist, müssen die Steckdose und der Hauptnetzschalter weiterhin zugänglich sein.
Das Gerätarf nur mit demmitgelieferten Stromkabel angeschlossen werden.
- Stellen Sie sichere, dass das Stromkabel sachgemäß in der Steckdose der Gehäuseinheit sitzt.
- Verwenden Sie KEINE Mehrfachstecker, Steckerleisten oder Verlängerungskabel. Bei Überlastung besteht Brandgebung.

Installation

Rückwände)durfen nicht mit demGehause des Gerats verbunden werden.
Zwischen Wand und Rückseite des Geräts muss ein Abstand von mindestens 45 mm bestehen.
Die Luftungsöffnungen und Luftinlassstellen)duren nicht abgedeckt werden. Um safer zu stellen, dass diese unbedeckt bleiben, achten Sie auch auf Installationsanweisungen anderer Geräte, die oberhalb der Schublade installiert sind.
Richten Sie das Gerät bündig mit den Einbaugeräten aus und schrauben Sie es fest. Achten Sie darauf darüber, dass das Kabel nicht eingeklemmt oder abgeknicht wird.

HINWEIS

Achten Sie darauf, dass das Verbindungskabel nicht eingeklemmt oder abgeknicht wird.
Nach der Installation darf das Verbindungskabel nicht die Rückseite oder Grundfläche des Geräts berühren.

Spezifikationen

Hersteller	Panasonic
Modell	HL-DW165SEPG	HL-DW165BEPG
Netzspannung	220-240 V ~ 50/60 Hz
Maximale Leistungsaufnahme	810 W
Äußere Abmessungen (ca.)	595 mm (B) 570 mm (T) 140 mm (H)
Nettogewicht (ca.)	16 kg	15,5 kg
Volumen	20,5 L

Hergestellt von: Panasonic Manufacturing U.K Ltd.

Wyncliffe Road, Pentwyn Industrial Estate, Cardiff, S.Glam. CF23 7XB Großbritannien

Vertreter in der EU: Panasonic Testing Centre

Winsbergring 15, 22525 Hamburg, Deutschland
