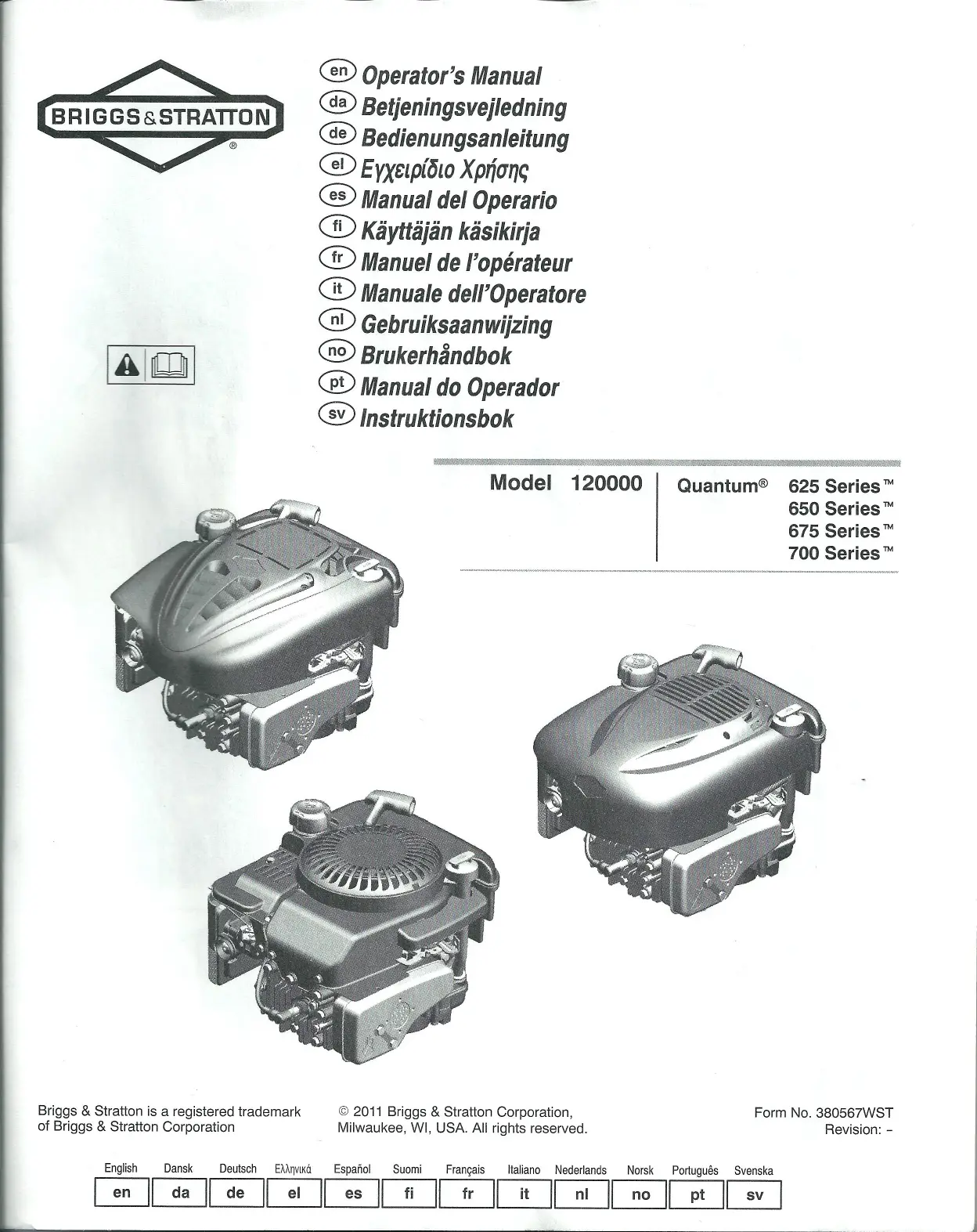

MODE D'EMPLOI BRIGGS & STRATTON QUANTUM 675 SERIES BRIGGS & STRATTON
Ce manuel contient des informations concernant la sécurité visant à attirer l'attention des usagers sur les dangers et les risques associés aux moteurs. Il contient aussi des instructions d'utilisation et d'entretien appropriées à ce moteur. Briggs & Stratton Corporation ne sachant pas forcément sur quel équipement ce moteur est monté, il est important de lire et de comprendre ces instructions ainsi que celles concernant l'équipement utilisé. Conserver ces instructions originales pour un usage ultérieur. Pour obtenir des pièces de rechange ou une assistance technique, reporter ici les nombres de Modèle, Type et Code du moteur ainsi que la date d'achat. Ces nombres sont situés sur le moteur (voir la page Caractéristiques et commandes).
Date d'achat :
JJ/MM/AAAA
Modèle de moteur :
Modèle:
Type:
Code:
Puissance théorique
La puissance théorique brute pour chaque modèle de moteur à essence est indiquée conformément à la norme J1940 (procédure de calcul de la puissance et du couple des petits moteurs) de la SAE (Society of Automotive Engineers) et les performances théoriques ont été obtenues et corrigées selon SAE J1995 (révision 2002-05). Les valeurs de couple sont définies à 3060 tr/min et les valeurs de puissance sont définies à 3600 tr/min. Les valeurs nettes de puissance sont établies avec l'échappement et le filtre à air installés tandis que les valeurs brutes de puissance sont définies sans ces accessoires. La puissance brute réelle du moteur sera supérieure à la puissance nette et est influencée notamment par les conditions ambiantes de fonctionnement et les variations d'un moteur à l'autre. Compte tenu de la grande variété de machines sur lesquelles nos moteurs sont utilisés, il se peut que le moteur à essence ne développe pas sa puissance brute théorique une fois qu'il est monté sur une machine particulière. Cette différence s'explique par un grand nombre de facteurs, tels que (liste non limitative) : les accessoires (filtre à air, échappement, admission, refroidissement, carburateur, pompe à essence, etc.), les limites d'utilisation, les conditions ambiantes d'utilisation (température, humidité, altitude) et les variations d'un moteur à l'autre. Pour des raisons de fabrication et de capacité limitées, Briggs & Stratton est susceptible de remplacer un moteur par une version plus puissante pour ces moteurs de série.
Symboles de sécurité et de commande
Incendie
Pièces en mouvement
Huile
Fumées toxiques
Slow
Fast
Arreter
Explosion
Choc
Essence
Starter
Marche Arret
Robinet d'essence
Retour brutal
Porter des lunettes de protection.
Produits chimiques dangereux
Lire le manuel
Surface très chaude
Engelures
Le symbole d'alerte de sécurité est utilisé pour identifier des informations sur des risques qui peuvent entraîner des blessures. Un mot (DANGER, AVERTISSEMENT, ATTENTION) est utilisé avec le symbole d'alerte pour indiquer le risque de blessure. En outre, un signal de danger peut être utilisé pour représenter le type de risque.
DANGER iné, entraînera la mort ou des blessures très graves.
AVERTISSEMENT iné, pourrait entraîner la mort ou des blessures graves.
ATTENTION iné, pourrait entraîner des blessures mineures ou légères.
AVERTISSEMENT indique une situation qui pourrait endommager l'appareil.
Avertissement
Certains composés de ce produit et de ses accessoires contiennent des produits chimiques connus dans l'État de Californie pour provoquer des cancers et des troubles de la procréation. Se laver les mains après chaque manipulation.
Avertissement
Les gaz d'échappement de ce moteur contiennent des substances chimiques pouvant causer des cancers, des malformations congénitales ou d'autres problèmes de fertilité.
Avertissement
Les moteurs Briggs & Stratton ne sont pas conçus et ne doivent pas être utilisés pour alimenter les karts de loisir, les véhicules tout-terrain à destination des enfants ou à usage récréatif ou sportif, les motocyclettes, les aéroglisseurs, les aéroplanes ou les véhicules utilisés au cours de compétitions non approuvées par Briggs & Stratton. Pour plus d'informations sur les produits destinés à la compétition, prière de consulter www.briggsracing.com. Pour une utilisation avec les véhicules tout-terrain utilitaires et biplaces côte à côte (SSV), prière de contacter le Briggs & Stratton Engine Application Center au 1-866-927-3349. Une application inappropriée du moteur peut entraîner des blessures graves ou mortelles.
AVERTISSEMENT : Ce moteur a été expédié par Briggs & Stratton sans huile. Avant de le démarrer, assurez-vous de l'avoir rempli d'huile conformément aux instructions de ce manuel. Si le moteur est démarré sans huile, il sera endommagé de manière irréversible et ne sera pas couvert par la garantie.
Avertissement
Le combustible et ses vapeurs sont extrêmement inflammables et explosives.
Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort.
Pour faire le plein
- Couper le moteur et le laisser refroidir au moins 2 minutes avant d'ouvrir le bouchon du réservoir.
- Remplir le réseau de carburant à l'extérieur ou dans un local extrêmement bien ventilé.
- Ne pas trop remplir le réservoir. Pour permettre la dilatation du carburant, ne pas remplir plus haut que le bas du col du réservoir.
- Maintenir le carburant à l'écart des étincelles, des flammes directes, des veilleuses, de la chaleur et des autres sources d'étincelles.
- Contrôler que les durites, le réservoir, le bouchon et les raccords de carburant ne présentent ni fissures ni fuites. Remplacer si nécessaire.
- Si du carburant a été renversé, attendre son évaporation complète avant de démarrer le moteur.
Pour démarrer le moteur
- S'assurer que la bougie, le bouchon du réservoir de carburant et le filtre à air sont, le cas échéant, montés et solidement fixés.
- Ne pas faire tourner le moteur avec la bougie enlevée.
- Si le moteur est noyé, placer le starter (le cas échéant) sur OPEN/RUN, amener l'accélérateur sur FAST et lancer le moteur jusqu'à ce qu'il démarre.
Lors de l'utilisation de l'équipement
- Ne pas faire basculer le moteur ou l'équipement au-delà d'un angle qui provoquerait le renversement du carburant.
- Ne pas actionner le starter pour arrêter le moteur.
- Ne pas démarrer ou faire fonctionner un moteur sans filtre à air ou avec le filtre à air enlevé (le cas échéant).
Vidange d'huile
Pour vidanger l'huile du tube de remplissage, le réservoir de carburant doit être vide. Le carburant risque sinon de couler et de provoquer un incendie ou une explosion.
Pour transporter l'équipement
- Transporter avec le réservoir de carburant VIDE et le robinet de carburant en position FERMÉE.
Pour stocker du carburant ou l'équipement avec un réservoir plein
- Les ranger loin des chaudières, cuisinières, chauffe-eau ou tout autre appareil comportant une veilleuse ou une source susceptible de produire une étincelle, car ils pourraient enflammer les vapeurs de carburant.
Avertissement
Le démarrage du moteur produit des étincelles.
Les étincelles peuvent enflammer les gaz inflammables à proximité.
Ceci pourrait provoquer une explosion ou un incendie.
S'il y a une fuite de gaz naturel ou de GPL à proximité, ne pas démarrer le moteur. Ne pas utiliser de liquides de démarrage sous pression car leurs vapeurs sont inflammables.
Avertissement
Les moteurs produisent du monoxyde de carbone, qui est un gaz toxique inodore et invisible.
L'inhalation de monoxyde de carbone peut provoquer des nausées, un évanouissement et entraîner la mort.
- Démarrer et à l'extérieur.
- Ne pas démarrer ou dans un local fermé, même si les portes et les fenêtres sont ouvertes.
Avertissement
La rétraction rapide de la corde de lanceur (retour brutal) tirera votre main et votre bras vers le moteur beaucoup plus vite que vous ne pourrez les laisser partir.
Ceci pourrait entraîner des fractures, des ecchymoses ou des foulures.
- Pour démarrer le moteur, tirer lentement sur la corde jusqu'à sentir une résistance, puis tirer rapidement afin d'éviter l'effet de rétraction.
- Retirer tout équipement extérieur ou charge avant de démarrer le moteur.
- Les composants directement couplés à l'équipement, tels que lames, turbines, poulies, engrenages, etc., sans que cette liste soit limitative, devront être fermement arrimés.
Avertissement
Les pièces en rotation peuvent toucher ou saisir les mains, les pieds, les cheveux, les vêtements ou les accessoires.
Le résultat peut en être une amputation ou une lacération grave.
- Ne faire fonctionner l'équipement qu'avec les protections en place.
- Ne pas approcher les mains ou les pieds des pièces en mouvement.
- Attacher les cheveux longs et retirer les bijoux.
- Ne pas porter de vêtements amples, de ceintures larges pendantes ou tout vêtement pouvant être saisi.
Avertissement
Un moteur en marche produit de la chaleur. Les pièces du moteur, et plus particulièrement le silencieux, deviennent extrêmement chaudes. Les toucher peut provoquer des brûlures sévères.
Les débris combustibles comme les feuilles, l'herbe ou les broussailles peuvent s'enflammer.
Laisser le silencieux, le cylindre du moteur et les ailettes refroidir avant de les toucher. Retirer les débris accumulés autour du silencieux et du cylindre. La Section 4442 du California Public Resource Code (Code des ressources publiques de Californie) interdit l'utilisation ou le fonctionnement du moteur dans des espaces recouverts de forêts, de broussailles ou d'herbe sauf si le système d'échappement est équipé d'un pare-étincelles, tel que défini dans la Section 4442, en bon état de fonctionnement. D'autres états ou juridictions fédérales peuvent appliquer des lois similaires. Contacter le fabricant, le distributeur ou le fournisseur d'origine de l'équipement pour obtenir un pare-étincelles conçu pour le système d'échappement installé sur ce moteur.
Avertissement
Une étincelle accidentelle peut provoquer un incendie ou un choc électrique.
Un démarrage accidentel peut causer un étranglement, l'amputation ou la lacération d'un membre.
Risque d'incendie
Avant d'effectuer des réglages ou des réparations
- Débrancher le fil de bougie et l'attacher à une distance de la bougie.
- Débrancher le câble négatif de la batterie (seulement pour les moteurs à démarrage électrique).
- N'utiliser que les outils appropriés.
- Ne pas modifier les ressorts du régulateur, les tringles et autres pièces pour augmenter le régime du moteur.
- Les pièces de rechange doivent être strictement identiques et être installées dans la même position que les pièces d'origine. Des pièces autres risquent de ne pas fonctionner aussi bien, d'endommager l'unité et d'entraîner des blessures.
- Ne pas taper sur le volant moteur avec un marteau ou un objet dur. Cela pourrait entraîner une rupture ultérieure du volant pendant que le moteur fonctionne.
Contrôle de l'étincelle
Utiliser un contrôleur homologué. Ne pas contrôler l'étincelle avec la bougie retirée.
Caractéristiques et commandes
Comparez l'illustration 1 avec le moteur pour vous familiariser avec l'emplacement des différentes composantes et commandes.
A. Identification du moteur : Modèle, Type, Code
B. Bougie
C. Poire d'amorçage (en option)
D. Réservoir de carburant avec bouchon
E. Filtre à air
F. Poignée du lanceur
G. Jauge à huile
H. Bouchon de vidange
I. Échappement, Grille du pot d'échappement (en option), Pare-étincelles (en option)
J. Starter (en option)
K. Commande d'accélération (en option)
L. Bouton d'arrêt (en option)
M. Robinet de carburant (en option)
N. Filtre à carburant (en option)
O. Protège-mains
Fonctionnement
Capacité d'huile (voir la section Spécifications).

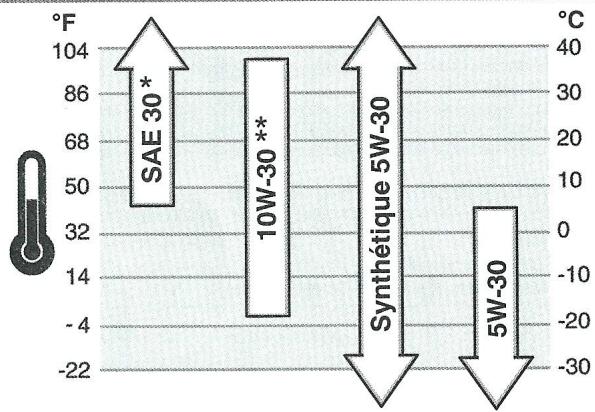

Recommandations concernant l'huile
Nous recommandons l'utilisation des huiles certifiées par la garantie Briggs & Stratton pour obtenir les meilleures performances. D'autres huiles détergentes sont acceptables si elles sont classées SF, SG, SH, SJ ou supérieures. Ne pas utiliser d'additifs pour huile. La température extérieure détermine la viscosité de l'huile. Utiliser le tableau pour sélectionner la viscosité qui correspond à la gamme de température attendue.
- L'emploi d'huile SAE 30 au-dessous de 4°C rend le démarrage difficile. L'utilisation d'une huile 10W-30 à des températures supérieures à 27°C entraînera une consommation d'huile supérieure à la normale. Vérifier le niveau d'huile plus souvent.
Avant de vérifier ou de faire le plein d'huile
- Maintenir le moteur à niveau.
- Nettoyer le pourtour de l'orifice de remplissage de tout débris.
- Sortir la jauge (A) et la nettoyer avec un chiffon propre (Figure 2).
- Remettre la jauge en place et la serrer.
- Retirer la jauge et vérifier le niveau. L'huile doit être au ras de l'indicateur de niveau maximum (B) de la jauge.
- S'il est plus bas, verser doucement de l'huile dans l'orifice de remplissage du moteur (C). Ne pas trop remplir. Après avoir ajouté de l'huile, attendre une minute et revérifier le niveau d'huile.
- Remettre la jauge et la serrer.
Le carburant doit répondre aux critères suivants :
Essence fraîche, propre, sans plomb. Un indice minimum d'octane de 87/87 AKI (91 RON). En cas d'utilisation en altitude, voir ci-après. L'essence contenant jusqu'à 10% d'éthanol (bioéthanol) est acceptable.
AVERTISSEMENT : Ne pas utiliser d'essence non approuvée, comme la E15 et la E85. Ne pas mélanger d'huile à l'essence ni modifier le moteur pour fonctionner avec des carburants alternatifs. Cela endommagerait le moteur et annulerait la garantie.
Pour protéger le système d'admission d'essence contre la formation de gomme, mélanger un stabilisateur à l'essence. Voir le stockage. Tous les carburants ne sont pas les mêmes. En cas de difficultés à démarrer ou de problèmes de fonctionnement, changer de fournisseur ou de marque d'essence. Ce moteur est certifié pour fonctionner
à l'essence. Le système de contrôle des émissions de ce moteur est EM (Modifications Moteur).
Haute altitude
À une altitude supérieure à 1524 mètres, une essence avec un indice d'octane d'au moins 85/85 AKI (89 RON) est acceptable. Pour conserver les caractéristiques d'émission, un réglage spécial haute altitude est nécessaire. Faire fonctionner le moteur sans ce réglage fait baisser les performances, augmenter la consommation et les émissions. Voir un Réparateur Agréé Briggs & Stratton pour obtenir des informations sur le réglage haute altitude.
Le fonctionnement du moteur à une altitude inférieure à 762 mètres avec le kit haute altitude n'est pas recommandé.
Avertissement
Le combustible et ses vapeurs sont extrêmement inflammables et explosives.
Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort.
Pour faire le plein
- Couper le moteur et le laisser refroidir au moins 2 minutes avant d'ouvrir le bouchon du réservoir.
- Remplir le réservoir de carburant à l'extérieur ou dans un local extrêmement bien ventilé.
- Ne pas trop remplir le réservoir. Pour permettre la dilatation du carburant, ne pas remplir plus haut que le bas du col du réservoir.
- Maintenir le carburant à l'écart des étincelles, des flammes directes, des veilleuses, de la chaleur et des autres sources d'étincelles.
- Contrôler que les durites, le réservoir, le bouchon et les raccords de carburant ne présentent ni fissures ni fuites. Remplacer si nécessaire.
- Si du carburant a été renversé, attendre son é
- Nettoyer le pourtour du bouchon d'essence de la poussière et des débris. Enlever le bouchon d'essence (A, Figure 3).
- Faire le plein (B) de carburant. Pour permettre la dilatation du carburant, ne pas remplir au-delà du bas du col de remplissage (C).
- Remettre le bouchon du réservoir en place.
Avertissement
La rétraction rapide de la corde de lanceur (retour brutal) tirera votre main et votre bras vers le moteur beaucoup plus vite que vous ne pourrez les laisser partir.
Ceci pourrait entraîner des entorses, des fractures, des ecchymoses ou des foulures.
Pour démarrer le moteur, tirer lentement sur la corde jusqu'à sentir une résistance, puis tirer rapidement et fermement pour éviter l'effet de rétraction.
Avertissement
Le combustible et ses vapeurs sont extrêmement inflammables et explosives.
Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort.
Pour démarrer le moteur
- S'assurer que la bougie, le bouchon du réservoir de carburant et le filtre à air sont, le cas échéant, montés et solidement fixés.
- Ne pas faire tourner le moteur avec la bougie dévissée.
- Si le moteur est noyé, placer le starter (le cas échéant) sur OPEN/RUN, amener l'accélérateur sur FAST et lancer le moteur jusqu'à ce qu'il démarre.
Avertissement
Les moteurs produisent du monoxyde de carbone, qui est un gaz toxique inodore et invisible.
L'inhalation de monoxyde de carbone peut provoquer des nausées, un évanouissement et entraîner la mort.
- Démarrer et à l'extérieur.
- Ne pas démarrer ou dans un local fermé, même si les portes et les fenêtres sont ouvertes.
AVERTISSEMENT : Ce moteur a été expédié de chez Briggs & Stratton sans huile. Avant de le démarrer, assurez-vous de l'avoir rempli d'huile selon les instructions de ce manuel. Si le moteur est démarré sans huile, il sera endommagé irrémédiablement et ne sera pas couvert par la garantie.
Déterminer le système de démarrage
Avant de démarrer le moteur, il convient de déterminer le type de démarrage installé. Voici les différents types de démarrage :
- Système ReadyStart® : Ce moteur comprend un starter automatique commandé par la température. Il n'est pas équipé de starter manuel ou de poire d'amorçage.
- Système d'amorçage : Ce moteur comprend une poire d'amorçage rouge utilisée e température. Il ne comprend pas de starter manuel.
- Système de starter : Ce moteur comprend un starter utilisé Certains modèles sont équipés d'un levier de starter séparé alors que d'autres sont équipés d'une combinaison starter/levier d'accélérateur. Ce type de moteur ne comporte pas de poire d'amorçage.
Pour démarrer le moteur, suivez les instructions correspondant au type de système de démarrage.
Remarque : Certains équipements peuvent être équipés de commandes à distance. Consulter le manuel de l'équipement concernant l'emplacement et le fonctionnement de ces commandes.
- Vérifier le niveau d'huile. Voir la section Vérification/Plein d'huile.
- Le cas échéant, s'assurer que l'entraînement de l'équipement est débrayé.
- Mettre l'interrupteur d'arrêt (A), s'il existe, en position marche (Figure 4).
- Fermer le robinet d'alimentation d'essence (B), le cas échéant, en position ON.
- Mettre le levier de commande d'accélérateur (C) sur la position FAST. Faire toujours fonctionner le moteur avec le levier de commande d'accélérateur sur FAST.
- Si le produit est équipé d'un levier d'arrêt du moteur (D), maintenez ce levier contre la poignée (Figure 5).
- Démarrer : Prendre en main la poignée du lanceur (E). Tirer lentement sur la corde jusqu'à sentir une résistance, puis tirer rapidement (Figure 4).
Remarque : Si le moteur ne démarre pas après plusieurs tentatives, consulter le site BRIGGSandSTRATTON.COM ou appeler le 1-800-233-3723 (aux États-Unis).
AVERTISSEMENT : La rétraction rapide de la corde de lanceur (retour) tirera la main et le bras de l'opérateur vers le moteur beaucoup plus vite qu'il ne pourra les laisser partir. Ceci pourrait entraîner des foulures, des fractures, des luxations ou des entorses. Pour démarrer le moteur, tirer lentement sur la corde jusqu'à sentir une résistance, puis tirer rapidement afin d'éviter l'effet de rétraction.
- Démarreur électrique : Mettre le contact du démarreur électrique sur la position ON/START.
Remarque : Si le moteur ne démarre pas après plusieurs tentatives, consulter le site BRIGGSandSTRATTON.COM ou appeler le 1-800-233-3723 (aux États-Unis).
AVERTISSEMENT : Pour préserver l'usage du démarreur, ne l'utiliser que pendant des cycles courts (cinq secondes maximum). Attendre une minute avant de recommencer.
- Vérifier le niveau d'huile. Voir la section Vérification/Plein d'huile.
- Le cas échéant, s'assurer que l'entraînement de l'équipement est débrayé.
- Mettre l'interrupteur d'arrêt (A), s'il existe, en position marche (Figure 7).
- Fermer le robinet d'alimentation d'essence (B), le cas échéant, en position ON.
- Mettre le levier de commande d'accélé élérateur sur FAST.
- Enfoncer la poire d'amorçage rouge (F) trois fois.
Remarque : L'amorçage est généralement superflu pour redémarrer un moteur chaud.
Remarque : Si la poire d'amorçage est enfoncée plus que recommandé, la quantité de carburant est trop importante dans le carburateur et le moteur est difficile à démarrer.
- Si le produit est équipé d'un levier d'arrêt du moteur (D), maintenez ce levier contre la poignée (Figure 5).
- Démarrer : Prendre en main la poignée du lanceur (E). Tirer lentement sur la corde jusqu'à sentir une résistance, puis tirer rapidement (Figure 7).
Remarque : Si le moteur ne démarre pas après plusieurs tentatives, répéter les étapes 6, 7 et 8. Si le moteur ne démarre toujours pas, consulter
BRIGGSandSTRATTON.COM ou appeler au 1-800-233-3723 (aux États-Unis).
AVERTISSEMENT : La rétraction rapide de la corde de lanceur (retour) tirera la main et le bras de l'opérateur vers le moteur beaucoup plus vite qu'il ne pourra les laisser partir. Ceci pourrait entraîner des foulures, des fractures, des bosses ou des foulures. Pour démarrer le moteur, tirer lentement sur la corde jusqu'à sentir une résistance, puis tirer rapidement afin d'éviter l'effet de rétraction.
- Démarreur électrique : Mettre le contact du démarreur électrique sur la position ON/START.
Remarque : Si le moteur ne démarre pas après plusieurs tentatives, répéter les étapes 6, 7 et 9. Si le moteur ne démarre toujours pas, consulter
BRIGGSandSTRATTON.COM ou appeler au 1-800-233-3723 (aux États-Unis).
AVERTISSEMENT : Pour préserver le système de démarreur, ne l'utiliser que par cycles courts (cinq secondes maximum). Attendre une minute avant de recommencer.
- Vérifier le niveau d'huile. Voir la section Vérification/Plein d'huile.
- Le cas échéant, s'assurer que l'entraîne
- Mettre l'interrupteur d'arrêt (A), s'il existe, en position marche (Figure 8).
- Fermer le robinet d'alimentation d'essence (B), le cas échéant, en position ON.
- Mettre le levier de commande d'accélé élérateur sur FAST.
- Placer le levier du starter (G), ou la combinaison starter/levier d'accélérateur, sur la position starter.
Remarque : Le starter est généralement superflu pour redémarrer un moteur chaud.
- Si le produit est équipé d'un levier d'arrêt du moteur (D), maintenez ce levier contre la poignée (Figure 5).
- Lanceur : Prendre en main la poignée du lanceur (E). Tirer lentement sur la corde jusqu'à sentir une résistance, puis tirer rapidement (Figure 8).
Remarque : Si le moteur ne démarre pas après plusieurs tentatives, consulter le site BRIGGSandSTRATTON.COM ou appeler le 1-800-233-3723 (aux États-Unis).
AVERTISSEMENT : La rétraction rapide de la corde de lanceur (retour) tirera la main et le bras de l'opérateur vers le moteur beaucoup plus vite qu'il ne pourra les laisser partir. Ceci pourrait entraîner des foulures, des fractures, des bosses ou des foulures. Pour démarrer le moteur, tirer lentement sur la corde jusqu'à sentir une résistance, puis tirer rapidement afin d'éviter l'effet de rétraction.
- Démarreur électrique : Mettre le contact du démarreur électrique sur la position ON/START.
Remarque : Si le moteur ne démarre pas après trois tentatives, consulter BRIGGSandSTRATTON.COM ou appeler le 1-800-233-3723 (aux États-Unis).
AVERTISSEMENT : Pour préserver l'usage du démarreur, ne l'utiliser que pendant des cycles courts (cinq secondes maximum). Attendre une minute avant de recommencer.
- Au fur et à mesure du réchauffement du moteur, ramener le starter (G) sur la position RUN (Figure 8).
Avertissement
Le combustible et ses vapeurs sont extrêmement inflammables et explosives.
Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort.
- Ne pas actionner le starter pour arrêté le moteur.
- Relâcher le levier d'arrê .
Moteur avec commande d'accélérateur : Placer la commande d'accélérateur (B, OP).
Figure 9) sur la position d'arrêt (STOP).
Moteur avec interrupteur d'arrêt : Placer l'interrupteur d'arrêt (C, Figure 9) sur la position d'arrêt.
Moteur avec démarreur électrique : Placer l'interrupteur du démarreur électrique sur la position OFF/arrêt. Voir le manuel de l'équipement pour connaître l'emplacement et le fonctionnement de l'interrupteur. Retirer la clé et la conserver dans un endroit sûr, hors de la portée des enfants.
- Moteur avec robinet de carburant en option : Quand le moteur est arrêté, mettre le robinet d'essence (D, Figure 9) en position fermée.
Entretien
AVIS : s'il est nécessaire de basculer le moteur au cours de l'entretien, le réservoir de carburant doit être vide et la bougie orientée vers le haut. Si le réservoir n'est pas vide et si le moteur est basculé sur un côté différent, le moteur pourra être difficile à démarrer en raison de la contamination du filtre à air et/ou de la bougie par de l'huile ou du carburant.
Nous recommandons de voir un Réparateur Agréé Briggs & Stratton pour tout l'entretien du moteur et l'acquisition de pièces.
AVIS : Tous les composants de ce moteur doivent rester à leur place d'origine pour que le moteur fonctionne correctement.
Contrôle des émissions
L'entretien, le remplacement ou la réparation des dispositifs et des systèmes de contrôle des émissions gazeuses peut être effectué par tout établissement ou individu expérimenté dans la réparation des moteurs autres que les moteurs automobiles. Néanmoins, pour que les réparations soient prises en charge par Briggs & Stratton au titre de la garantie, l'intervention doit être effectuée par un Réparateur Agréé. Voir la garantie des émissions.
Avertissement
Une étincelle accidentelle peut provoquer un incendie ou un choc électrique.
Un démarrage accidentel peut causer un étranglement, l'amputation ou la lacération d'un membre.
Risque d'incendie
Avant d'effectuer des réglages ou des réparations
- Débrancher le fil de bougie et l'attacher à une distance de la bougie.
- Débrancher le câble négatif de la batterie (uniquement pour les moteurs à démarrage électrique). N'utiliser que les outils corrects.
- Ne pas modifier les ressorts du régulateur, les tringles et autres pièces pour augmenter le régime du moteur.
- Les pièces de rechange doivent être strictement identiques et être installées dans la même position que les pièces d'origine. Des pièces autres risquent de ne pas fonctionner aussi bien, d'endommager l'unité et d'entraîner des blessures.
- Ne pas taper sur le volant moteur avec un marteau ou un objet dur, cela pourrait entraîner une rupture ultérieure du volant pendant que le moteur fonctionne.
Contrôle de l'étincelle
Utiliser un contrôleur homologué. Ne pas contrôler l'étincelle avec la bougie retirée.
Tableau d'entretien
| Après les 5 premières heures |
| • Vidanger l'huile |
| Toutes les 8 heures ou chaque jour |
| • Vérifier le niveau d'huile du moteur. |
| • Nettoyer aux alentours du silencieux et des commandes |
| • Nettoyer le protège-mains |
| Toutes les 25 heures ou une fois par an |
| • Nettoyer le filtré à air* |
| • Nettoyer le pré-filtre du filtré à air* |
| Toutes les 50 heures ou une fois par an |
| • Vidanger l'huile moteur |
| • Inspector le silencieux d'échéancement et l'écran pare-étincelles |
| Une fois par an |
| • Remplacer le filtré à air |
| • Remplacer le pré-filtre |
| • Remplacer la bougie |
| • Remplacer le filtré à carburant |
| • Nettoyer le système de refroidissement par air* |
- Nettoyer plus souvent dans des conditions d'utilisation en atmosphère poussiéreuse ou chargée de débris aériens.
Avertissement
Un moteur en marche produit de la chaleur. Les pièces du moteur, et plus particulièrement le silencieux, deviennent extrêmement chaudes. Les toucher peut provoquer des brûlures sévères.
Les débris combustibles comme les feuilles, l'herbe ou les broussailles peuvent s'enflammer.
- Laisser le silencieux, le cylindre du moteur et les ailettes refroidir avant de les toucher. La Section 4442 du California Public Resource Code (Code des ressources publiques de Californie) interdit l'utilisation ou le fonctionnement du moteur dans des espaces recouverts de forêts, de broussailles ou d'herbe sauf si le système d'échappement est équipé d'un pare-étincelles, tel que défini dans la Section 4442, en bon état de fonctionnement. D'autres états ou juridictions fédérales peuvent appliquer des lois similaires. Contacter le fabricant, le distributeur ou le fournisseur d'origine de l'équipement pour obtenir un pare-étincelles conçu pour le système d'échappement installé sur ce moteur.
Inspecter le silencieux (I, Figure 1) à la recherche de fissures, de corrosion ou autre dommage. Enlever le pare-étincelles (P), le cas échéant, et inspecter s'il est endommagé ou obstrué par des dépôts de carbone. En présence de pièces endommagées, les remplacer avant toute utilisation.
AVERTISSEMENT : Les pièces de rechange doivent être strictement
identiques et être installées dans la même position que les pièces d'origine. Des pièces autres risquent de ne pas fonctionner aussi bien, d'endommager l'unité et d'entraîner des blessures.
Réglage du carburateur
Ne pas procéder à des réglages inutiles du carburateur. Il a été réglé en usine pour fonctionner efficacement dans la plupart des applications. Néanmoins, si des réglages sont nécessaires, les confier à un Réparateur Agréé Briggs & Stratton.
AVERTISSEMENT : Le fabricant de l'équipement sur lequel est monté ce moteur a spécifié le régime maximum à vide d'utilisation du moteur. Ne pas dépasser ce régime maximum.
Vérifier l'écartement des électrodes (A, Figure 10) avec une jauge à fil (B). Le cas échéant, régler l'écartement. Remettre la bougie et la serrer au couple recommandé. Pour régler l'écartement et trouver le couple de serrage, voir la section Spécifications. Remarque : Dans certains pays, la législation impose l'emploi de bougies à résistance pour supprimer les parasites de l'allumage. Si ce moteur était équipé d'une bougie avec résistance, utiliser le même type de bougie lors de son remplacement.
Avertissement
Le combustible et ses vapeurs sont extrêmement inflammables et explosifs.
U peut entraîner des blessures très graves ou même la mort.
- Pour vidanger l'huile par le tube de remplissage, le réservoir de carburant doit être vide. Sinon, le carburant risque de couler et de provoquer u .
L'huile usagée est un produit dangereux. Débarrassez-vous-en correctement. Ne la jetez pas avec les ordures ménagères. Vérifiez le lieu de collecte ou de recyclage auprès des autorités locales, d'un centre de services ou de votre vendeur.
Vidange de l'huile
Il est possible de vidanger l'huile par le trou de vidange situé en dessous, par le trou de vidange latéral ou par le tube de remplissage d'huile situé sur le dessus.
- Quand le moteur est arrêté mais encore chaud, débrancher le fil de bougie (A) et l'éloigner de la bougie (Figure 11).
- Le moteur est équipé d'un bouchon inférieur (Q, Figure 1) et/ou d'un bouchon latéral (R). Retirer le bouchon de vidange de l'huile (H). Vidanger l'huile dans un conteneur adapté. Remarque : Chacun des bouchons de vidange (C) illustrés peut être monté sur ce moteur.
- Quand l'huile a été vidangée, remettre le bouchon de vidange. Le serrer.
- mplissage d'huile (E), maintenir la bougie du moteur orientée (F) vers le haut (Figure 12). Vidanger l'huile dans un conteneur adapté.
AVERTISSEMENT : mplissage
supérieur, le réservoir doit être vide ou le carburant risque de couler et d'entraîner un incendie ou une explosion. Pour vider le réservoir de carburant, faire tourner le moteur jusqu'à ce qu'il s'arrête suite à une panne d'essence.
Faire le plein d'huile
- Mettre le moteur de niveau. Nettoyer le pourtour de l'orifice de remplissage de tout débris. Voir la capacité d'huile dans la section Spécifications.
- Retirer la jauge (G) et la nettoyer avec un chiffon propre (Figure 13).
- Pour refaire le niveau, verser l'huile lentement dans le tube de remplissage (H). Ne pas trop remplir. Après avoir versé l'huile, attendre une minute et revérifier le niveau.
- Installer et serrer la jauge.
- Retirer la jauge et vérifier le niveau. L'huile doit être au ras de l'indicateur de niveau maximum (J) de la jauge.
- Installer et serrer la jauge.
Avertissement
Le combustible et ses vapeurs sont extrêmement inflammables et explosives.
Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort.
- Ne pas démarrer ou faire fonctionner un moteur sans filtre à air ou avec le filtre à air enlevé (le cas échéant).
AVERTISSEMENT : Ne pas utiliser d'air comprimé ni de solvant pour nettoyer le filtre à air. L'air comprimé peut endommager le filtre, les solvants peuvent le dissoudre.
Deux types de systèmes de filtre à air sont illustrés, à savoir Standard et Haute capacité. Déterminer le type installé sur le moteur et procéder comme suit.
Le système de filtre à air comporte un élément en mousse qui peut être lavé et réutilisé.
- Faire coulisser le dispositif de blocage (A) vers la position déverrouillée. Ouvrir le couvercle (B). Voir Figure 15.
- Déposer l'élément en mousse (C).
- Lav de l'eau additionnée de détergent liquide. Sécher l'objet en le pressant dans un chiffon propre.
- Saturer l'objet en mousse d'huile moteur propre. Pour enlever l'excès d'huile, press un chiffon propre.
- Remettre l'objet en mousse sur l'embase du filtre à air.
- Fermer le couvercle et faire coulisser le dispositif de blocage vers la position verrouillée.
Le système de filtration d'air utilise une cartouche en papier plissé et un pré-filtre en option. Le pré-filtre peut être lavé et réutilisé.
- Desserrer la fixation (A) qui retient le couvercle (B, Figure 16).
- Ouvrir le couvercle et déposer le pré-filtre (C) et le filtre (D).
- Pour le nettoyer, le tapoter doucement contre une surface dure. Si le filtre est excessivement encrassé, le remplacer par un neuf.
- Nettoyer le pré-filtre dans de l'eau additionnée de détergent liquide. Ne pas GRAISSER le pré-filtre.
- Assembler le pré-filtre sec sur le filtre avec la lèvre (E) du pré-filtre contre le fond du filtre en papier.
- Installer le filtre.
- Reposer le couvercle (E) dans les fentes (G).
- Fermer le couvercle avec la fixation.
Avertissement
Le combustible et ses vapeurs sont extrêmement inflammables et explosifs.
Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort.
- Maintenir le carburant à l'écart des étincelles, des flammes directes, des veilleuses, de la chaleur et des autres sources d'étincelles.
- Contrôler que les durits, le réservoir, le bouchon et les raccords de carburant ne présentent ni fissures ni fuites. Remplacer si nécessaire.
- Avant de nettoyer ou de remplacer le filtre à carburant, vidanger le réservoir d'essence ou fermer le robinet d'essence.
- Les pièces de rechange doivent être d'origine et installées de la même façon que les pièces précédentes.
- Si du carburant a été renversé, attendre son évaporation complète avant de démarrer le moteur.
- Avant de remplacer le filtre à carburant (A, Figure 6), s'il existe, vidanger le réservoir de carburant ou fermer le robinet d'essence. Dans le cas contraire, le carburant risque de couler et provoquer un incendie ou une explosion.
- Utiliser des pinces pour serrer les languettes (B) sur les colliers (C), puis retirer les colliers du filtre à carburant. Tourner puis ôter les durits (D) du filtre à carburant.
- Vérifier que les durits ne présentent ni fissures ni fuites. Les remplacer si nécessaire.
- Remplacer le filtre à carburant par un filtre d'origine.
- Fixer les durits avec les colliers comme indiqué.
Avertissement
Un moteur en marche produit de la chaleur. Les pièces du moteur, et plus particulièrement le silencieux, deviennent extrêmement chaudes. Les toucher peut provoquer des brûlures sévères.
Les débris combustibles comme les feuilles, l'herbe ou les broussailles peuvent s'enflammer.
Laisser le silencieux, le cylindre du moteur et les ailettes refroidir avant de les toucher. Retirer les débris accumulés autour du silencieux et du cylindre.
AVERTISSEMENT : Ne pas utiliser d'eau pour nettoyer le moteur. L'eau peut contaminer le système d'alimentation en essence. Utiliser une brosse ou un chiffon sec pour nettoyer le moteur. Ce moteur est refroidi par air. De la poussière ou des débris peuvent affecter le débit d'air et faire chauffer le moteur, ce qui réduit ses performances et sa durée de vie. Utiliser une brosse ou un chiffon sec pour enlever les débris du protège-doigts (A). Nettoyer les biellettes, les ressorts et les commandes (B). Ne pas laisser les débris combustibles s'accumuler autour et derrière le silencieux d'échappement (C) (Figure 14).
Avertissement
Le combustible et ses vapeurs sont extrêmement inflammables et explosives.
Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort.
Pour stocker du carburant ou l'équipement avec un réservoir plein
- Les ranger loin des chaudières, cuisinières, chauffe-eau ou tout autre appareil comportant une veilleuse ou une source susceptible de produire une étincelle, car ils pourraient enflammer les vapeurs de carburant.
Système d'alimentation
L'essence peut s'éventer quand on la stocke pendant plus de 30 jours. De l'essence éventée provoque des dépôts d'acide et de gomme et sur les principales pièces du carburateur. Pour maintenir l'essence en état, utiliser le stabilisateur d'essence FRESH START de Briggs & Stratton, disponible sous forme d'additif liquide ou de cartouche de concentré à écoulement progressif (USA et Canada seulement).
Il n'est pas nécessaire de vidanger l'essence du moteur si un stabilisateur est ajouté conformément aux instructions. Faire fonctionner le moteur pendant 2 minutes pour faire circuler le stabilisateur . Le moteur et l'essence peuvent alors être stockés pendant une durée maximale de 24 mois. Si l'essence n'a pas été traitée avec un stabilisateur, elle doit être vidangée dans un récipient approuvé. Faire fonctionner le moteur jusqu'à ce qu'il s'arrête en panne sèche. L'utilisation d'un stabilisateur d'essence dans le réservoir de stockage est recommandée pour en conserver la fraîcheur.
Huile moteur
Pendant que le moteur est encore chaud, changez l'huile du moteur.
AVIS : stocker le moteur à plat (dans sa position de fonctionnement normale). S'il est nécessaire de basculer le moteur au cours du stockage, le réservoir de carburant doit être vide et la bougie orientée vers le haut. Si le réservoir n'est pas vide et si le moteur est basculé sur un côté différent, le moteur pourra être difficile à démarrer en raison de la contamination du filtre à air et/ou de la bougie par de l'huile ou du carburant.
Dépannage
Besoin d'aide ? Allez sur BRIGGSandSTRATTON.COM ou appelez le 1-800-233-3723.
Spécifications
Spécifications du moteur
| Modèle | 120000 |
| Cylindrée | 11,57 ci (190 cc) |
| Alésage | 2,687 in (68,25 mm) |
| Course | 2,047 in (52 mm) |
| Capacité d'huile | 18 - 20 oz (0,54 - 0,59 l) |
Spécifications de réglage
| Modèle | 120000 |
| Écartement des electrodes | 0,020 in (0,50 mm) |
| Couple de serrage de la bougie | 180 lb-in (0,50 Nm) |
| Entrefre bobine | 0,006 - 0,010 in (0,15 - 0,26 mm) |
| Jeu de soupape d'admission | 0,005 - 0,007 in (0,13 - 0,18 mm) |
| Jeu de soupape d'échévement | 0,007 - 0,009 in (0,18 - 0,23 mm) |
- La puissance du moteur décroît de 3,5% par 300 mètres d'altitude au-dessus du niveau de la mer et de 1% par 5,6°C au-delà de 25°C. Le moteur fonctionne normalement jusqu'à 15° d'inclinaison. Voir le manuel d'utilisation de l'équipement pour les limites autorisées de fonctionnement en pente.
Pièces d'entretien courant
| Pièce d'entretien | Référence |
| Filtre à air, standard | 797301 |
| Filtre à air, haute capacité | 491588, 5043 |
| Pré-filtre du filtré à air plat | 493537, 5064 |
| Huile - SAE 30 | 100005 |
| Additif pour l'essence | 5041, 5058 |
| Bougie à résistance | 799876 |
| Clé à bougie | 89838, 5023 |
| Éclateur | 19368 |
| Filtre à carburant | 298090, 5018 |
Il est recommandé de consulter un Réparateur Agréé Briggs & Stratton pour tout l'entretien du moteur et de ses pièces.
Garantie limitée
Briggs & Stratton remplacera ou réparera gratuitement toute(s) pièce(s) du moteur présentant un défaut de matière ou de fabrication ou les deux. Tous les frais de transport du produit destiné à être remplacé ou réparé au titre de la présente garantie restent à la charge de l'acheteur. Cette garantie est applicable pendant la période et aux conditions prévues dans le présent document. Pour toute intervention sous garantie, cherchez le Réparateur Agréé Briggs & Stratton le plus proche dans la liste des Réparateurs sur notre site Internet BRIGGSandSTRATTON.COM ou en consultant les Pages Jaunes.
Il n'existe aucune autre garantie expresse. Les garanties implicites, y compris celles de la valeur marchande et d'adaptation à un objectif particulier, sont limitées à un an à partir de la date d'achat ou à la période légale admise. Toute autre garantie implicite est exclue. Notre responsabilité pour les dégâts provoqués par l'équipement ou les dommages-intérêts accessoires est exclue dans la limite des exclusions autorisées par la loi. Certains pays ou États n'autorisent pas la limitation de la durée de la garantie implicite et certains pays ou États n'autorisent pas l'exclusion ou la limitation des dégâts provoqués ou consécutifs à un accident, ce qui fait que les limitations et exclusions ci-dessus peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux et vous pouvez bénéficier d'autres droits qui peuvent varier d'un pays à l'autre ou d'un État à l'autre.
CONDITIONS DE GARANTIE STANDARD
| Marque/Type de produit | Usage隱私 | Usage professionnel |
| VanguardTM | 3 ans | 3 ans |
| Extended Life SeriesTM; I/C®; IntekTM I/C®; IntekTM Pro; Commercial Surf SeriesTM | 2 ans | 1 an |
| Professional SeriesTM avec chemise en fonte Dura-BoreTM; | | |
| 850 SeriesTM avec chemise en fonte Dura-BoreTM; | | |
| Snow Series MAXTM avec chemise en fonte Dura-BoreTM | | |
| Tous les autres moteurs Briggs & Stratton avec chemise en fonte Dura-BoreTM | | |
| Tous les autres moteurs Briggs & Stratton | 2 ans | 90 jours |
- Ces conditions sont nos conditions de garantie standard. Néanmoins, dans certains cas, nos produits peuvent bénéficier d'une couverture supplémentaire qui n'était pas déterminée au moment de la publication. Pour consulter les conditions de garantie actuelles de votre moteur, rendez-vous sur BRIGGSandSTRATTON.COM ou contactez le Réparateur Agréé Briggs & Stratton.
Groupes électrogènes stationnaires : 2 ans de garantie en usage privé. Pas de garantie en usage professionnel. Les équipements utilisés pour une alimentation principale en remplacement du réseau public d'électricité ne sont pas couverts par la présente garantie. Les moteurs utilisés en compétition ou avec un but d'exploitation commerciale ou de location ne sont pas garantis.
Vanguard installés sur les groupes électrogènes stationnaires : 2 ans de garantie en usage privé, pas de garantie en usage professionnel.
Vanguard installés sur des véhicules utilitaires : 2 ans de garantie en usage privé, 2 ans de garantie en usage professionnel.
Vanguard 3 cylindres refroidis à eau : consulter l'application de la garantie sur les moteurs Briggs & Stratton 3/LC.
L a t i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0t.
Pour tous les équipements fabriqués par Briggs & Stratton, l'enregistrement de la garantie n'est pas obligatoire pour qu'elle prenne effet. Conservez le reçu comme preuve d'achat. Si, lors d'une demande d'intervention sous garantie, la date initiale d'achat ne peut être fournie, la date de fabrication du produit sert de référence pour déterminer la période de garantie.
Au sujet de la garantie
Briggs & Stratton se fera un plaisir d'effectuer une réparation en garantie tout en déplorant les inconvénients qu'elle peut vous occasionner. Tout Réparateur Agréé peut effectuer des réparations en garantie. La plupart des réparations en garantie sont effectuées sans discussion, mais il peut arriver que la demande de réparation en garantie soit injustifiée.
Si le client n'est pas d'accord avec la décision d'un Réparateur Agréé, une enquête sera effectuée afin de déterminer si la garantie peut être appliquée. Demandez au Réparateur Agréé de soumettre tous les faits au Grossiste ou à l'usine pour examen. Si le Grossiste ou l'usine décide que la demande est justifiée, les articles reconnus défectueux seront intégralement remboursés au client. Afin d'éviter tout malentendu entre les propriétaires de moteurs et les Réparateurs Agréés Briggs & Stratton, nous indiquons ci-après quelques-unes des causes de défaillance des moteurs pour lesquelles le remplacement ou la réparation n'est pas couvert par la garantie.
Usure normale : Les moteurs, comme tous les dispositifs mécaniques, nécessitent un entretien régulier et le remplacement des pièces d'usure pour fonctionner correctement. Cette garantie ne couvre pas la réparation de pièces ou d'équipements usés par un usage normal. La garantie ne s'applique pas quand la défaillance du moteur est due à un abus, un manque d'entretien courant, l'expédition, la manutention, l'entreposage ou une mauvaise installation. Il en va de même si le numéro de série du moteur a été éliminé ou que le moteur a été modifié ou altéré.
Entretien inadéquat : La longévité d'un moteur dépend des conditions dans lesquelles il est utilisé et de l'entretien qu'il reçoit. Certaines applications, comme les motoculteurs, les pompes et les tondeuses, sont souvent utilisées dans un environnement poussiéreux ou sale, ce qui peut être la cause d'une usure prématurée. Une telle usure, lorsqu'elle est consécutive à l'entrée de poussière, sable ou autre produit abrasif à cause d'un mauvais entretien, n'est pas couverte par la garantie.
Cette garantie couvre uniquement les pièces défectueuses et/ou la main-d'œuvre et pas le remplacement ou le remboursement de l'équipement sur lequel est monté le moteur. La garantie ne s'applique pas non plus aux réparations dues à :
1. Des problèmes provoqués par l'emploi de pièces non d'origine Briggs & Stratton.
2. Les commandes de l'équipement ou les dispositifs qui empêchent le démarrage, perturbent le ou abrègent sa durée de vie. (Contactez le fabricant de l'équipement.)
3. Les fuites de carburateur, l'obstruction des durites d'alimentation, le gommage des soupapes ou autres dommages provoqués par une essence contaminée ou trop vieille.
4 Les pièces qui seraient rayées ou cassées du fait du avec un manque d'huile ou d'une huile polluée, ou encore d'un indice de viscosité de l'huile inadéquat (vérifier et refaire le niveau quand c'est nécessaire et vidanger aux périodes recommandées). Le dispositif OIL GARD peut ne pas couper un moteur en marche. Le moteur peut être endommagé si le niveau d'huile n'est pas maintenu régulièrement.
5 La réparation ou le réglage de pièces ou d'un groupe de pièces associées tels que les embrayages, transmissions, commandes à distance, etc., qui ne sont pas fabriqués par Briggs & Stratton.
6 Les dommages ou l'usure de pièces provoqués par la pénétration de poussière due au manque d'entretien ou au mauvais montage du filtre à air ou à l'emploi d'un élément ou d'une cartouche de filtre à air non d'origine. Aux intervalles recommandés, nettoyer et/ou remplacer le filtre comme indiqué dans le manuel d'utilisation.
7 Les pièces endommagées suite à un surrégime ou une surchauffe provoqués par l'obstruction des ailettes de refroidissement et de la zone du volant par des débris d'herbe ou de la poussière ou par l'utilisation du moteur dans un local fermé insuffisamment ventilé. Nettoyer les débris aux intervalles recommandés comme indiqué dans le manuel d'utilisation.
8 Le bris de pièces du moteur ou de l'équipement dû à des vibrations excessives résultant d'un serrage insuffisant des boulons de fixation du moteur, d'une lame ou d'une turbine desserrée ou mal équilibrée, d'une mauvaise adaptation de l'équipement sur le vilebrequin du moteur, d'un surrégime ou d'une mauvaise utilisation.
9 Vilebrequin faussé ou cassé suite au choc de la lame d'une tondeuse rotative sur un corps dur, ou d'une courroie trapézoïdale trop tendue.
10 Réglage ou mise au point normale du moteur.
11 La défaillance du moteur ou des pièces du moteur, telles que la chambre de combustion, les soupapes, sièges de soupapes, guides de soupapes ou bobinages du démarreur grillés, suite à l'emploi de carburants de substitution tels que du pétrole liquéfié, du gaz naturel, de l'essence formulée avec de l'éthanol à plus de 10 %, etc.
Les interventions sous garantie ne sont effectuées que par les Réparateurs Agréés par Briggs & Stratton Corporation. Recherchez-les dans la liste des Réparateurs sur notre site Internet BRIGGSandSTRATTON.COM ou en consultant les Pages Jaunes.
Le California Air Resources Board (CARB), l'U.S. EPA et Briggs & Stratton (B&S) ont le plaisir de vous expliquer la garantie du our votre moteur/équipement fabriqué 2011-2012. En Californie, les petits moteurs à usage non routier et les gros moteurs à explosion d'un litre ou moins, neufs, doivent être conçus, fabriqués et équipés pour répondre aux normes sévères anti-effet de serre de l'État. B&S doit garantir le système de contrôle des émissions de votre moteur/équipement pendant les durées indiquées ci-après, en supposant que le moteur ou l'équipement n'ait pas fait l'objet d'abus, de négligence ou d'un mauvais entretien.
L peut comprendre des pièces comme le carburateur ou le système d'injection de carburant, le réservoir de carburant, le système d'allumage et le convertisseur catalytique. Des durites, des courroies, des connecteurs, des capteurs et d'autres assemblages impliqués dans le contrôle des émissions peuvent aussi en faire partie.
Si la condition de garantie est remplie, B&S réparera gratuitement votre moteur ou équipement, y compris le diagnostic, les pièces et la main-d'œuvre.
Couverture de la garantie du fabricant
Les petits moteurs à usage non routier et les gros moteurs à explosion d'un litre ou moins sont garantis pendant une période de deux (2) ans. Si une pièce liée aux émissions de votre moteur ou équipement est défectueuse, Briggs & Stratton la réparera ou la remplacera.
Responsabilités du propriétaire au titre de la garantie
- équipement, vous êtes responsable de l'entretien nécessaire indiqué dans le manuel d'utilisation. B&S recommande de conserver toutes les factures de maintenance de votre moteur/équipement, mais B&S ne peut nier la garantie uniquement à cause de l'absence de factures ou parce que tous les entretiens n'ont pas été effectués en temps prévu.
- En tant que propriétaire d'un moteur/équipement, vous devez néanmoins savoir que B&S peut refuser d'appliquer la garantie si la défectuosité de votre moteur/équipement ou d'une partie de celui-ci est due à un abus, une négligence, un entretien incorrect ou des modifications non approuvées.
- Vous avez la responsabilité de confier votre moteur/équipement à un centre de distribution, un Réparateur Agréé ou toute entité équivalente de B&S, selon la solution applicable, dès que le problème apparaît. Les réparations effectuées sous garantie doivent être réalisées en un temps raisonnable qui ne doit pas excéder trente (30) jours. Si vous avez des questions concernant vos droits et vos responsabilités au titre de la garantie, contactez B&S au (414) 259-5262.
Dispositions de la garantie du système de contrôle des émissions de Briggs & Stratton
Suivent les dispositions particulières de la couverture . Elles viennent en complément de la garantie des moteurs B&S pour les moteurs non réglementés qui se trouve dans le manuel d'utilisation.
- Pièces relatives au contrôle des émissions garanties
La couverture au titre de cette garantie ne s'étend qu'aux pièces énumérées ci-dessous (celles du système de contrôle des émissions) dans la mesure où ces pièces étaient présentes sur le moteur B&S et/ou le circuit d'alimentation prévu par B&S.
a. Système de dosage du carburant
- Système d'enrichissement pour démarrages à froid (starter)
Carburateur et pièces internes
Pompe à carburant
Durit et raccords de carburant, colliers
- Réservoir de carburant, bouchon et câble d'attache
- Réservoir à charbon activé
b. Système d'admission d'air
Filtre à air - Collecteur d'admission
Conduite de vidange et de mise à l'air
c. Système d'allumage
Bougie(s) - Système d'allumage par volant magnétique
d. Système catalytique
- Convertisseur catalytique
- Collecteur d'échappement
- Système d'injection d'air ou soupape d'impulsion
e. Pièces diverses utilisées dans les systèmes ci-dessus
- Soupapes et contacteurs de dépression, de température, de position et de durée Raccords et assemblages
- Durée de la couverture
Pendant une période de deux (2) ans à compter de la date de l'achat initial, B&S garantit à l'acheteur initial et à chaque acheteur suivant que le moteur est conçu, fabriqué et équipé de manière à être en conformité avec toutes les réglementations applicables adoptées par l'Air Resources Board, qu'il est exempt de tout défaut de matière ou de construction susceptible d'entraîner la défaillance d'une pièce garantie et qu'il est matériellement identique en tous points au moteur décrit dans la demande de certification du fabricant. La période de garantie démarre à la date de l'achat initial du moteur.
La garantie sur les pièces liées aux émissions est comme suit :
- Toute pièce garantie dont le remplacement n'est pas prévu dans le cadre de la maintenance obligatoire indiqué ée. Si cette pièce se révélait être défectueuse au cours de la période de garantie, elle serait réparée ou remplacée par B&S sans aucun frais pour le propriétaire. La pièce ainsi réparée ou remplacée sera garantie pour la période restante.
- Toute pièce garantie dont seule une inspection régulière est prévu e. La pièce réparée ou remplacée dans le cadre de la garanti .
- Toute pièce garantie dont le remplacement est prévu dans le cadre de la maintenance obligatoire indiqué précédant le premier remplacement prévu de cette pièce. Si cette pièce se révélait être défectueuse avant le premier remplacement prévu, elle sera réparée ou remplacée par B&S sans aucun frais pour le propriétaire. La pièce ainsi réparée ou remplacée sera garantie pour la période restante précédant le premier remplacement prévu de ladite pièce.
- Les pièces ajoutées ou modifiées qui ne sont pas exemptées par l'Air Resources Board ne peuvent être utilisées. L'utilisation par le propriétaire de pièces ajoutées ou modifiées non exemptées sera un motif de rejet de toute réclamation. Le fabricant ne peut en aucun cas être tenu de garantir les défaillances de pièces garanties dues à l'utilisation de pièces non exemptées ajoutées ou modifiées.
- Couverture des conséquences
La présente couverture s'étend à la défaillance de tout composant du moteur due à la défaillance d'une pièce liée aux émissions garantie.
- Réclamations et exclusions de garantie
Les réclamations sous garantie seront traitées selon les dispositions de la police de garantie des moteurs de B&S. La garantie ne couvre pas les défaillances de pièces liées aux émissions qui ne sont pas des pièces B&S d'origine, ni les défaillances de pièces qui ont fait l'objet d'abus, de négligence ou d'un mauvais entretien, ainsi qu'indiqué dans la police de garantie des moteurs de B&S. B&S n'est pas tenu de couvrir la garantie des défaillances des pièces liées aux émissions dues à l'utilisation de pièces rajoutées ou modifiées.
Les moteurs qui sont certifiés conformes à la norme d'émissions relatives aux petits moteurs à usage non routier du California Air Resources Board (CARB) doivent afficher l'information concernant . Cette information est indiquée sur les étiquettes apposées sur les moteurs par Briggs & Stratton. L'étiquette du moteur indique les informations de certification.
L indique le nombre d'heures d'utilisation normale pour lequel le moteur est certifié conforme aux normes d'émissions, sous réserve d'un entretien approprié tel qu'indiqué dans le manuel d'utilisation et d'entretien. Les catégories suivantes sont utilisées :
Modéré:
Le moteur est certifié conforme pour 125 heures d'utilisation normale.
Intermédiaire:
Le moteur est certifié conforme pour 250 heures d'utilisation normale.
Etendu:
le moteur est certifié conforme pour 500 heures d'utilisation normale. Par exemple, une tondeuse à conducteur marchant classique est utilisée 20 à 25 heures par an. Par conséquent, la période de durabilité des émissions d'un moteur de catégorie intermédiaire équivaudrait à une douzaine d'années.
Les moteurs Briggs & Stratton sont certifiés conformes aux normes environnementales d'émissions de la United States Environmental Protection Agency (U.S. EPA) Phase 2 ou Phase 3. La période de conformité d'émissions mentionnée sur les étiquettes indique le nombre d'heures d'utilisation pour lequel le moteur est en conformité avec les normes fédérales.
Pour les moteurs de cylindrée inférieure à 225 cm³.
Catégorie C = 125 heures, catégorie B = 250 heures et catégorie A = 500 heures.
Pour les moteurs de plus de 225 cm³.
Catégorie C = 250 heures, catégorie B = 500 heures et catégorie A = 1000 heures.
