MODE D'EMPLOI SZI 1019 A SENNHEISER
Infrarot-Hochleistungsstrahler
Infrared Power Radiator
Radiateur infrarouge de haute puissance

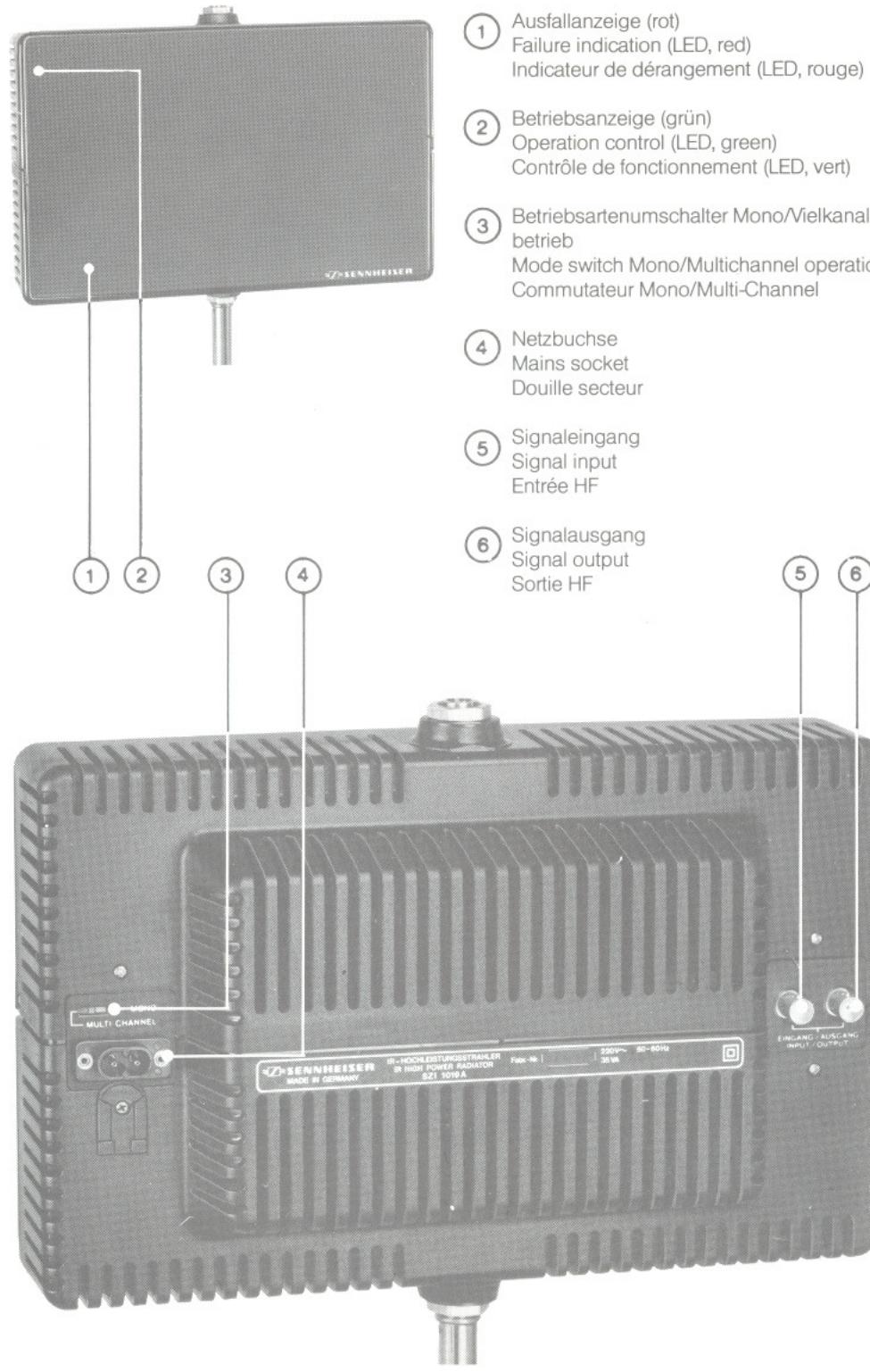

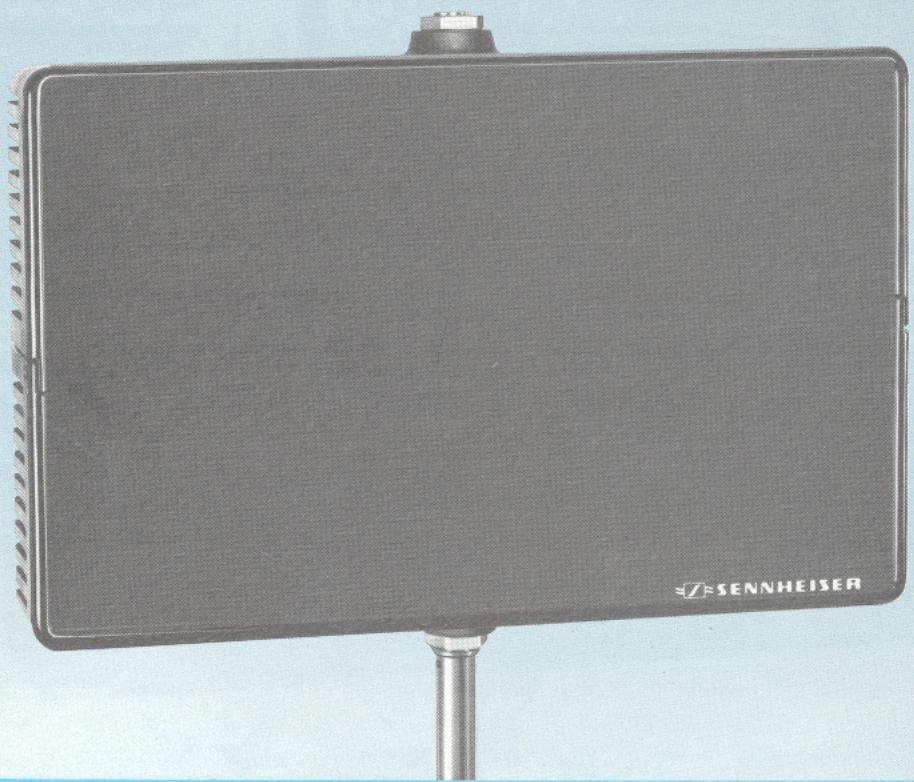

SZI 1019 A

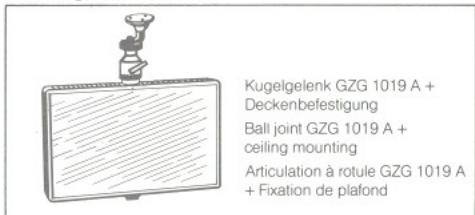

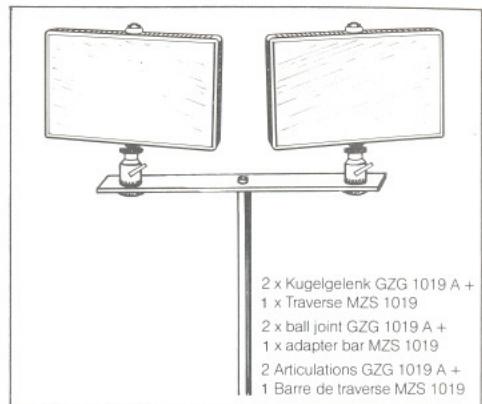

Installationsbeispiele Installation examples Examples dinstallations de radiateurs
Mobile Montage von Strahlern
Mobile installation of radiators
Montages mobiles

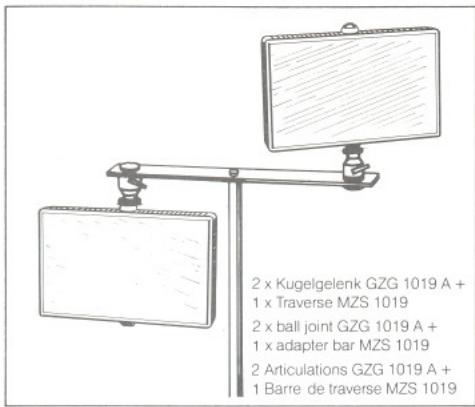

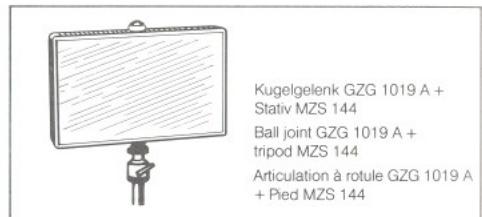

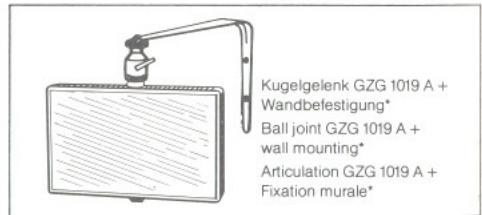

Feste Montage von Strahlern Permanent installation of radiators Montages definitifs


Exemple de positionnement et direction des radiateurs

INFRAROT-HOCHLEISTUNGSSTRAHLER SZI 1019 A
Einleitung
Le SZI 1019 A est un radiateur infrarouge de haute puissance. En sonorisation infrarouge sans fil il se charge de transformer les signaux électriques fournis par un émetteur infrarouge pilote en rayons infrarouges invisibles, et de les faire raynonner à travers l'espace.

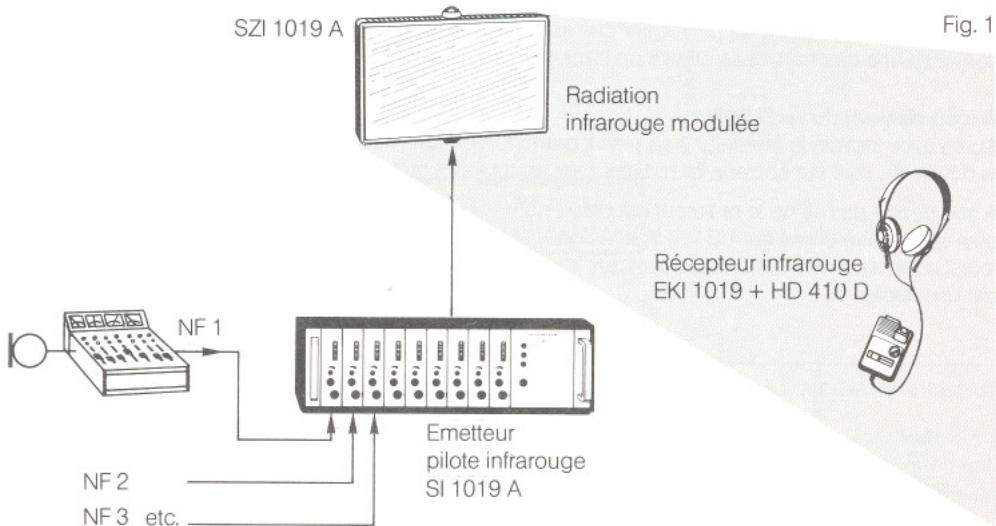

Si c'est la première fois que vous penchez sur la technique infrarouge, le schéma suivant vous aidera certainement à很好地 comprendre le fonctionnement d'un apparèillage à infrarouge.

Quelques mots encore sur la technique du radiateur, pour ceux qui s'y interèssent: le SZI 1019 A dispose d'un circuit intégré qui le rend indépendant des apparéils d'alimentation externes. Cette solution a l'avantage de réduire considérablement la liste du matériel auxiliaire et le temps d'installation du radiateur. Le radiateur s'allume automatiquement au signal de l'émetteur pilote. Ce signal commande, à l'intérieur du SZI 1019 A, 143 diodes de radiation infrarouge qui redonnent ensuite ce même signal sous forme de rayonnement infrarouge modulé. Les diodes sont réunies en 12 lignes. Pour un rapide contrôle de fonctionnement chaque ligne de diodes est reliée à une LED rouge qui s'allume en cas de défaillance de la ligne en question. La transmission des signaux entre l'émetteur pilote et le radiateur se fait par un cable ordinaire coaxial 50 - .
Mise en marche
Passer du fonctionnement -1 canal en fonctionnement- canaux multiples.
Lorsque le radiateur est utilisé avec un appeareillage à 1 canal, on mettra le commutateur ③ en position «Mono». La puissance de rayonnement du radiateur augmente ainsi de 30% en fonctionnement à 1 canal. Pour les appeareillages à canaux multiples on mettra le commutateur en position «Multi-Channel».
Installer le radiateur
Le SZI 1019 A est pourvu de deux accessoires de taraudage 5 / 8 " × 27 G. Chacun de ces accessoires étant également pourvu d'un cotoé «réduction» permettant d'adapter le radiateur à 3 / 8 " ou 1 / 2 ", ce qui permet de le fixer indifféremment sur pied, au mur, ou au plafond.
A son départ de l'usine le radiateur est équipé d'un filt de 3 / 8 . Si vous désirez passer en 1 / 2 " ou 5 / 8 " × 27 G, vous n'aurez qu'a returner l'accessoire de « réduction», ou l'enlever.
Comme accessoires de fixation Sennheiser vous propose l'articulation à rotule GZG 1019 A et la barre de traverse MZS 1019. Il faudrait en tout cas utiliser l'articulation qui vous permettra de diriger le radiateur de la façon voulue. En ce qui concerne la barre de traverse, vous n'en aurez besoin que si vous désirez monter deux radiateurs sur un seul pied, au mur, ou au plafond (voir concernant les exemples d'utilisations).
Remarque importante: Il faudra en tout cas que la partie aération du radiateur reste bien libre!
Pour que le rayonnement infrarouge puisse être exploité à son maximum, il faut que le radiateur soit installé le plus possible en vue des récepteurs infrarouge. On pourra y arriver facilement en installing le radiateur assez haut, avec une légère inclinaison vers le bas. Pour obtenir le meilleur rayonnement possible de l'endroit devant être sonorisé, il faut que les radiateurs soient décentralisés. Veiliez à ce qu'il y ait une distance minimum de 2 m entre le radiateur et le récepteur infrarouge, sinon on risquera de provoquer une surmodulation du niveau d'entrée du récepteur. Ce qui pourrait une très mauvaise qualité de transmission.
Raccordement du radiateur
Après avoir installé le radiateur à sa place, branchez le cable secteur de 5 m, joint à la livraison, à la douille ④ , puis sur secteur. Le radiateur est maintainant prét à fonctionner (Stand by).

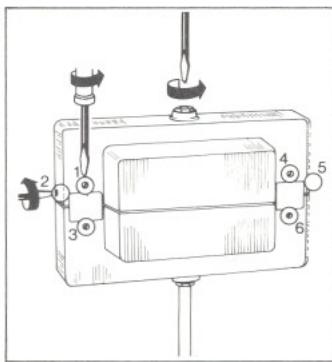

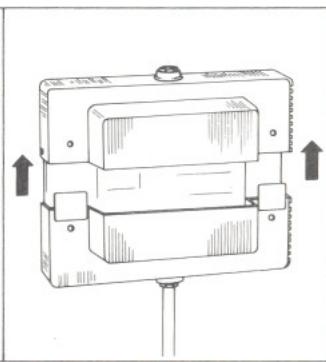

A son départ de l'usine le radiateur est prévu pour le fonctionnement sur 220 V/50 Hz. Dans le cas où il devrait être utilisé sur 115 V, il faudra changer la soudure de deux points à l'intérieur du radiateur. Le procédé d'inversion est précrit aux figures 2 à 4. De plus, il faut remplacer leFuse 0,63 A par un fuse 1 A.

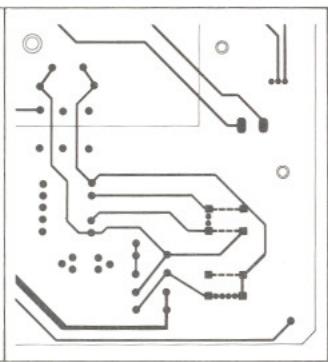

Fig. 2

Fig. 3
Fig. 4

115V
220V
Aprés avoir branché le radiateur sur secteur, il s'agit de connecter l'entrée HF ⑤ du SZI 1019 A à la sortie HF de l'émetteur pilote. A cet effet vous disposerez du cables coaxial GZL 1019 A 1 (BNC/ BNC, longueur: 1 m), du GZL 1019 A 5 (BNC/BNC, longueur: 5 m) et du GZL 1019 A 10 (BNC/BNC, longueur: 10 m). Les cables peuvent être reliés les uns aux autres au moyen de la doille BNC double GZV 1019 A. Pour les installations d'appareillage définitif on pourra aussi utiliser le cable coaxial ordinaire, tel que le RG 58. Dans le cas où on utilise plus d'un radiateur SZI 1019 A, ces derniers seront connectés en série. A cet effet on reliera la douille de sortie HF ⑥ du premier radiateur à la douille d'entrée HF du deuxième radiateur. On pourra ainsi relier jusqu'à un maximum de 100 radiateurs des uns derrière les autres. Cependant, la longueur maximum de cable entre l'émetteur pilote et le dernier radiateur ne devrait pas dépasser 1500 m.
Remarque: Dans le cas de longueur de cable de plus de 300m , le dernier radiateur devrait fermer sur une résistance terminale de 50 (type SZA 1060) de façon à éviter les ondes stationnaires.

Fig. 5
1 Radiateur SZI 1019 A
2 Douille BNC double GZV 1019 A
3 Cable GZL 1019 A 10
4 Emetteur pilote SI 1019 A
5 Cable GZL 1019 A 5

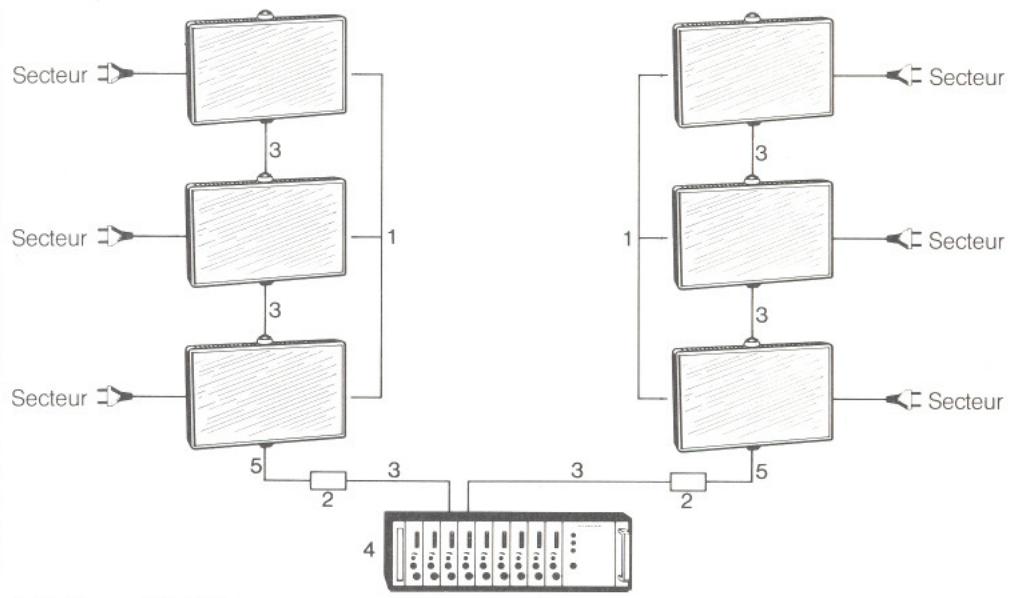

Exemple de câblage en sonorisation infrarouge
Après avoir raccordé le dernier radiateur on mettra l'appareillage de sonorisation en fonctionnement en allumant l'émetteur pilote. Les radiateurs se mettent automatiquement en fonctionnement des que l'émetteur pilote émet le premier signal porteur; de même, ils s'éteignent automatiquement des qu'il n'y a plus de signaux. Le contrôle de fonctionnement est indiqué par la LED ②.
Indicateur de dérangement pour les lignes de diodes
A chacune des lignes de diodes est attribuée une LED rouge ① qui, en s'allumant, indique le dérangement de la ligne en question. En cas de dérangement d'une seule ligne de diodes, cela n'aura pas d'effet direct sur la qualité de transmission. On ne ressentira une réelle différence de la qualité de transmission qu'a partir du moment où plus de 3 lignes de diodes seront défectueuses. Cependant il est recommendé de ne pas attendre d'en arrivier là, et de faire réparer une ligne de diodes des qu'elle est en dérangement.
Généralités
En fonctionnement mono la puissance de rayonnement d'un SZI 1019 A suffit pour une surface de sonorisation 286m^2 . Ce qui, par rapport au nombre de diodes, revient à 2m^2 par diode. Si l'on utilise le SZI 1019 A en connexion avec un apparèillage à canaux multiples, l'ensemble de la puissance de rayonnement est répartie à proportion égale sur les canaux utilisés; c'est à dire donc, que la portée du rayonnement d'un radiateur dépend du nombre de canaux utilisés. Pour la transmission de 4 canaux, par exemple, la portée de rayonnement d'un SZI 1019 A sera réduite 1/4 et ne couvrira plus que 75m^2 . Pour compenser cette perte de puissance, il faudra augmenter le nombre des radiateurs. La formule suivant vous permettra de calculer rapidement le nombre voulu des radiateurs nécessaires:
$$ \text {N o m b r e d e s r a d i a t e u r s} = \frac {\left(\text {S u r f a c e e n} \mathrm {m} ^ {2}\right) \times \text {N o m b r e d e c a n a u x}}{2 8 6} $$
Le nombre est une valeur approchée pour l'alimentation totale de salles avec peu de lumière parasite, un plafond et des murs clairs. Une émission dirigeée permet d'atteindre des valeurs de 1,5 plus fortes.
Pour des salles ayant des niches, des murs sombres et une force proportion de lumière parasite, le nombre de radiateurs devra être multilpié par 1,5.
\section*{Caracteristiques techniques}
| Secteur de fréquences. | 30 kHz-600 kHz |
| Nombre de diodes émettrices. | 143 |
| Puisance moyenne de rayonnement. | 2,3 W |
| Longueur d'ondes du rayonnement infrarouge. | env. 950 nm |
| Impédance d'entree. | env. 5 kΩ |
| Tension d'entree HF. | 30 mV - 3 V |
| Seuil de l'allumage automatique. | 30 mV |
| Entree/Sortie. | douilles BNC |
| Tension de service (inversable par soudure). | 115/220 V + 20% - 15% 50-60 Hz |
| Consommation de courant | |
| Stand-by (220/115 V). | env. 15 mA/18 mA |
| Tension de service 220 V. | env. 150 mA |
| Tension de service 115 V. | env. 380 mA |
| Fusible | |
| 220 V | 0,63 A |
| 115 V | 1 A |
| Dimensions en mm. | 330 x 230 x 90 |
| Poids. | env. 2,2 kg |
| Livraison | 1 radiateur, 1 cable secteur (5 m). |
| Modifications, sur tout dans l'intérêt du progrès technique, réservées. | |
Accessoires
Cable coaxial prolongator pour connecteur le SZI 1019 A à l'émetteur pilote SI 1019 A ou SI 1013. Longueur: GZL 1019 A1:1 m; GZL 1019 A5:5 m; GZL 1019 A10:10 m. Connecteur: borne BNC - borne BNC.
GZV 1019 A (No. d'art. 2368)
Fiche BNC double pour relier les cables GZL 1019 A1, GZL 1019 A5 et GZL 1019 A10 entre eux.
SZA 1060 (No. d'art. 02829)
Résistance terminale de 50 Ω.
GZG 1019 A (No. d'art. 2341)
Joint à rotule permettant de fixer le SZI 1019 A sur pied, sur traverse ou sur le système de fixation au plafond.
GZG 1019 (No. d'art. 1642)
Système de fixation pour montage du SZI 1019 A.
Pour le montage de deux radiateurs aux pieds ou aux fixations de plafond équipés d'un taraudage de 3/8 . Longueur: 41 cm.
