Type de produit	Radiateur de puissance infrarouge
Marque	SENNHEISER
Modèle	SZI 1011
Dimensions (L x H x P)	200 x 80 x 23 mm
Poids	env. 450 g
Tension d'alimentation	27 à 34 V
Consommation de courant	env. 130 mA
Niveau d'entrée	300 à 1000 mV
Fréquence porteuse	95 kHz
Plage de fréquences	10 kHz à 180 kHz
Impédance d'entrée	env. 25 kΩ
Longueur d'onde infrarouge	950 nm
Puissance rayonnée	env. 100 mW
Nombre de diodes IR	12
Indicateur de fonctionnement	Diode rouge
Longueur du câble de raccordement	3 m
Connecteur	Tuchel T 3360-002 ou Binder 09-0013-00-05
Montage	Taraudage 3/8", fixation par pince (MZT 237) ou pied (MZS 142)
Compatibilité émetteur pilote	SI 1011 (câble GZL 1012)
Nombre max de radiateurs alimentés par le pilote	8
Surface éclairée par radiateur	36 à 60 m²
Entretien	Nettoyer avec un chiffon sec, pas de pièces réparables par l'utilisateur
Sécurité	Utiliser uniquement avec l'alimentation spécifiée ; ne pas obstruer le faisceau

FOIRE AUX QUESTIONS - SZI 1011 SENNHEISER

Comment installer le radiateur SZI 1011 ?

Placez le radiateur en hauteur, légèrement incliné vers le bas, pour une liaison optique directe avec le récepteur. Fixez-le via le taraudage 3/8 pouce avec une pince MZT 237 ou un pied MZS 142. Raccordez-le à l'émetteur pilote SI 1011 à l'aide du câble GZL 1012.

Quelle est la portée maximale du radiateur ?

La portée dépend de l'environnement. Chaque diode couvre environ 3 à 5 m², soit une surface totale de 36 à 60 m² par radiateur. Pour une portée linéaire, privilégiez une ligne de vue dégagée.

Combien de radiateurs puis-je connecter sur un seul émetteur pilote ?

L'alimentation de l'émetteur pilote peut alimenter jusqu'à 8 radiateurs avec le câble pilote GZL 1012. Au-delà, utilisez des alimentations secteur supplémentaires (GZN 1019).

Que faire si la diode rouge ne s'allume pas ?

La diode rouge indique le bon fonctionnement de l'étage final. Si elle s'éteint, cela signifie une défaillance. Vérifiez les connexions et l'alimentation. Si le problème persiste, contactez le service après-vente.

Puis-je utiliser ce radiateur avec un autre émetteur que le SI 1011 ?

Le SZI 1011 est optimisé pour l'émetteur pilote SI 1011. Il fonctionne avec une fréquence de 95 kHz et une plage de 10 à 180 kHz. Utilisez uniquement des émetteurs compatibles avec ces caractéristiques.

Comment nettoyer le radiateur ?

Nettoyez le boîtier avec un chiffon sec et non pelucheux. N'utilisez pas de produits liquides ou abrasifs. Ne nettoyez pas l'intérieur du radiateur.

Quelle est la tension d'alimentation requise ?

La tension d'alimentation doit être comprise entre 27 et 34 V. La consommation de courant est d'environ 130 mA. Assurez-vous que l'alimentation fournie délivre cette tension.

Quelle surface un seul radiateur peut-il couvrir ?

Un radiateur SZI 1011 peut éclairer une surface de 36 à 60 m², selon la configuration. Chacune des 12 diodes couvre environ 3 à 5 m².

Quels accessoires de fixation sont recommandés ?

Pour un usage mobile, utilisez la pince de fixation à serrage MZT 237 ou le pied MZS 142. Pour fixer deux radiateurs, la réglette MZS 235 est conseillée.

Où puis-je trouver des pièces de rechange ou des accessoires ?

Les pièces de rechange et accessoires (câble GZL 1012, pince MZT 237, etc.) sont disponibles auprès de SENNHEISER ELECTRONIC KG ou de ses revendeurs agréés. Contactez le service client au 05130/583-1.

MODE D'EMPLOI SZI 1011 SENNHEISER

Radiateur de puissance infrarouge

SZ11011

Le radiateur de puissance infrarouge SZI 1011 est un radiateur optimisé pour la transmission mono infrarouge. Il transforme le signal électrique, qui vient de l'émetteur SI 1011, en lumière infrarouge modulée. L'alimentation est assurée par l'alimentation de l'émetteur pilote: Elle est capable d'alimenter jusqu'à 8 radiateurs si on utilise le câble pilote GZL 1012. Si le nombre de huit radiateurs est dépassé, l'alimentation doit être assurée par des alimentations secteur à part (GZN 1019).

Description

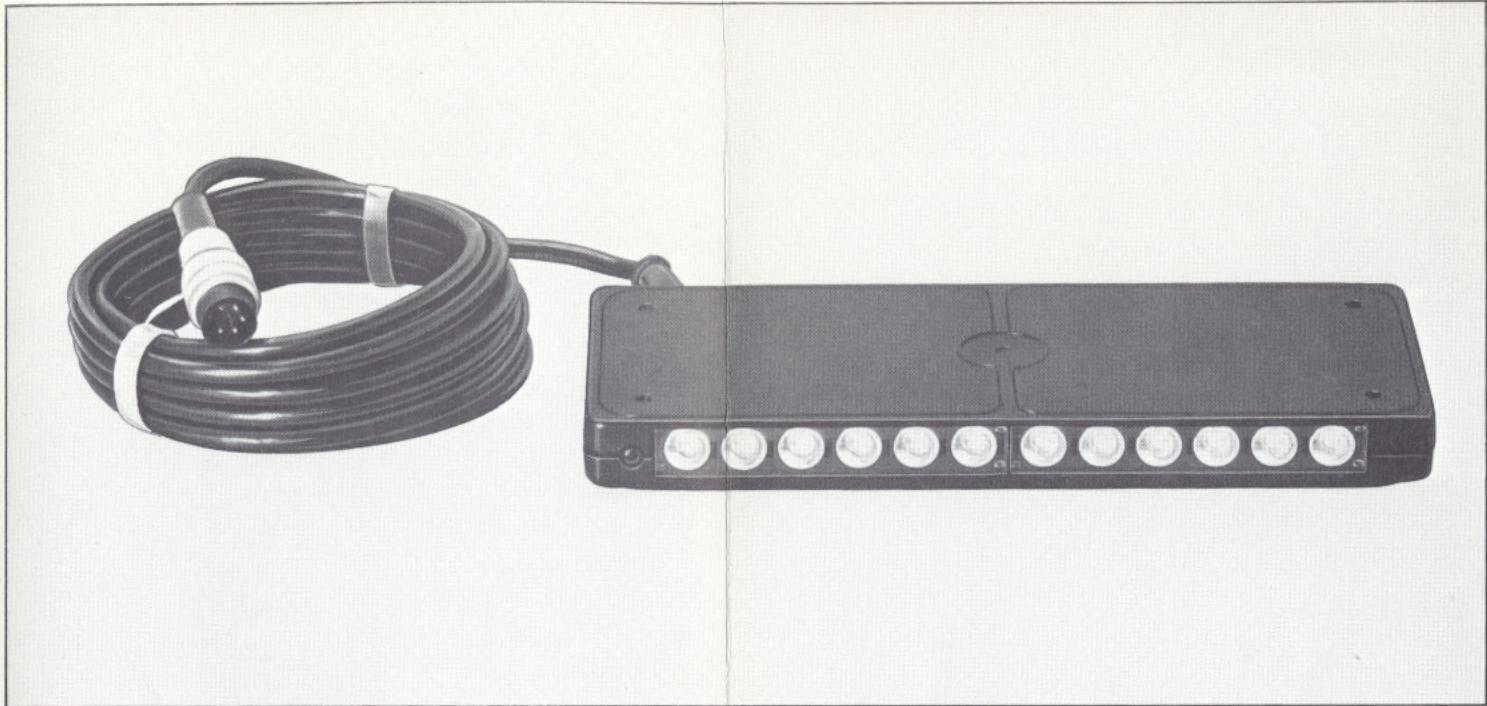

Le côté avant du radiateur héberge 12 diodes luminescentes infrarouges ainsi qu'une diode d'indication. Si l'étage final est défaillant, la diode LED s'éteint. Le raccordement du SZI 1011 à l'émetteur pilote se fait par l'intermédiaire du câble de raccordement, fixé au radiateur. Sa longueur est de 3m, il est équipèd'une fiche pentapolaire. Pour le branchement des broches, voir caractéristiques techniques.

Montage

Lors du montage du radiateur de puissance, il faut veiller à ce que la lumière infrarouge émise vienne tout droit sur la lentille de réception, c.-à-d. sans trouver d'objet opaque sur son chemin, la meilleure solution étant la liaison optique directe entre les radiateurs et les récepteurs.

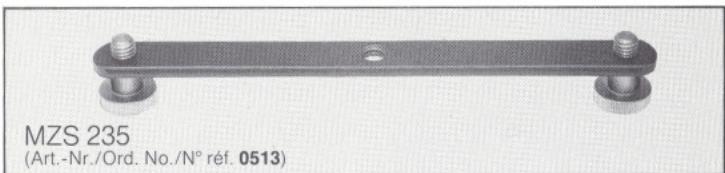

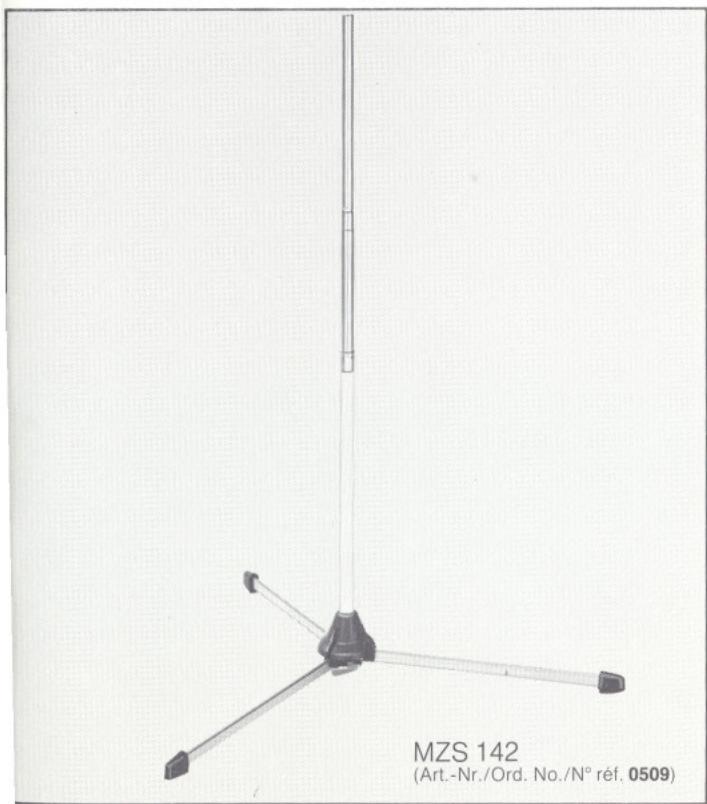

Pour couvrir la position optimale des radiateurs, il est conseillé de les placer le plus haut possible, légèrement inclinés vers le bas. Le raccordement mécanique est fait par l'intermédiaire d'un taraudage 3/8 qui offre une multitude de possibilités pour le choix du dispositif de fixation approprié. Pour un service mobile, nous vous conseillons la pince de fixation à serrage MZT 237 ou le pied MZS 142. La réglette MZS 235 permet de fixer deux radiateurs.

Le raccordement électrique entre l'émetteur pilote et les radiateurs est assuré par le câble GZL 1012. Il a une longueur de 38 m et est équipé de quatre fiches pentapolaires. Pour effectuer le branchement d'installations fixes, nous tenons à disposition le câble pilote 12-1036 (livraison par mètre courant).

Indications de projet

Pour couvrir le nombre requis de radiateurs de puissance, procédez selon la formule suivante:

Une diode pour une surface de 3 - 5m², c.-à-d. un radiateur de puissance pour éclairer une surface max. de 36 - 60m².

Caractéristiques techniques

Niveau d'entrée	300 ... 1000 mV
Fréquence	95 kHz
Gamage des fréquences	10 kHz ... 180 kHz
Impédance d'entrée	env. 25 kΩ
Longueur d'onde de la lumière infrarouge	950 nm
Puisance rayonnée	env. 100 mW
Tension d'alimentation	27 à 34 V
Consommation de courant	env. 130 mA
Contrôle des fonctions	diode rouge
Dimensions du boîter	200 x 80 x 23 mm
Longueur du cable de raccordement	3 m
Connecteurs	Tuchel No. T 3360-002 ou fiche Binder No. 09-0013-00-05 4 = HF, 2 = blinding, 3 = -, 5 = UB
Poids	env. 450 g

Modifications, surtout dans l'intérêt du progrès technique, réservées.

SENNHEISER ELECTRONIC KG

D-3002 WEDEMARK 2

TELEFON [phone]

TELEX 0924623
